Гибкий вал для дрели: конструктивные особенности

Особенности конструкции

Главной конструктивной особенностью и одновременно основным преимуществом при применении является возможность его изгиба в любом месте в любом направлении. Это достигается путем использования следующих компонентов:

• гибкий и прочный стальной плетеный тросик, передающий крутящий момент;
• броневая оплетка либо намотанная спиралью пружинная проволока, выполняющая роль гибкого корпуса привода.

Снаружи проволока прикрыта гофрированной пластиковой оболочкой, внутри которой находится консистентная смазка. Она снижает трение, предотвращает истирание тросика- сердечника и защищает его от влаги и пыли.

В конструкцию гибкого привода дрели также входят подшипники, к которым прикреплен тросик. Они поддерживают его вращение. С одного конца тросик закрепляется в патроне, с другой на нем предусмотрено крепление для инструмента.

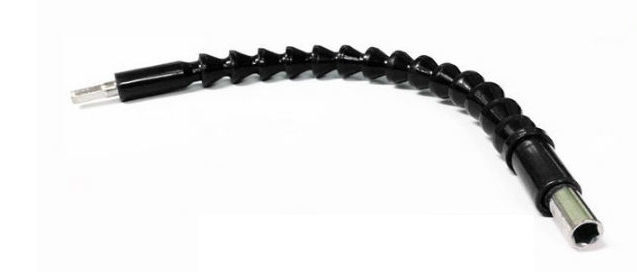

Вал-удлинитель с цанговым зажимом

Такой привод предназначен для легких и тонких работ, отвернуть им закисший болт или завернуть 130-миллиметровый саморез на полных оборотах не стоит рассчитывать- надо помнить про то, что крутящий момент, передаваемый гибким валом, ограничен.

Это интересно: Потолок Armstrong: преимущества и недостатки

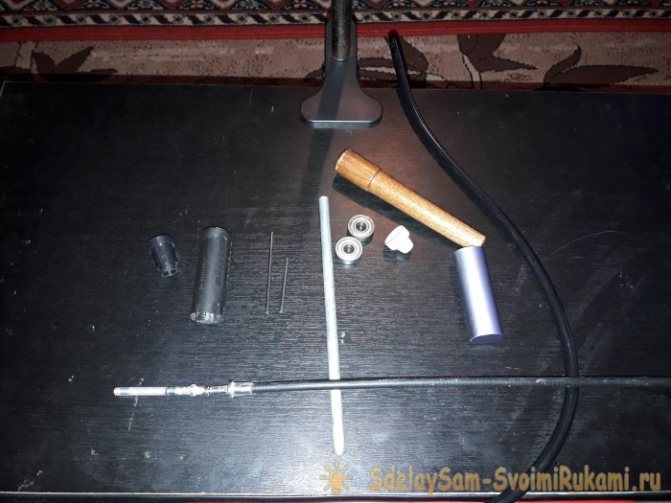

Понадобится

• Два подшипника от старых роликовых коньков (или похожие по размеру).
• Стальной трос в защитном рукаве, от мотоцикла (или от велосипеда).
• Металлическая трубка, подходящая диаметром под наружный диаметр подшипников.
• Деревянная рукоять от старого паяльника (или похожая деревянная трубка).
• Стальной шток для вала, на который в дальнейшем будет установлен патрон.
• Цанговый зажим-патрон, с внутренним отверстием, под выбранный Вами шток вала.
• Металлическая трубка, диаметром под внутренний диаметр подшипников.

Не пропустите: Полировка нержавеющей стали – методы и их отличия + видео

Необходимый для работы инструмент и расходный материал:

• Паяльник, олово и флюс.
• Бор машинка или гравер, с пильным диском и сверлом на 3 мм.
• Плоскогубцы.
• Секундный клей с содой.
• Изолента.
• Нож.
• Ножницы.
• Солидол и машинное масло.

Что может данный инструмент

Первоначально следует отметить, что мини-дрель представляет собой компактное устройство, оснащенное маломощным моторчиком, а также шпинделем для закрепления сверл, кнопкой включения и регулятором оборотов. Самодельная мини-дрель еще называется бормашиной, шлифовальной машиной или «Дремель».

Название «Дремель» миниатюрная дрель получила по причине того, что именно фирма под названием «Dremel», впервые выпустила такой инструмент. Мини дрели – это инструменты, которые представляют из себя пластиковую конструкцию, внешне похожую на машинку для стрижки. На торцевой части такого инструмента находится шпиндель, которые позволяет закреплять различные насадки, в том числе и маленькие абразивные круги. Главными задачами, которые возлагаются на мини-дрель, являются:

1. Просверливание мелких отверстий, для чего применяются соответствующие сверла.
2. Фрезерование.
3. Резка, зачистка, заточка и доводка материалов.
4. Нанесение мелких узоров.
5. Гравировка, полировка и шлифование.

Все эти задачи выполняются благодаря специальным насадкам, которые имеются в комплекте к бормашине под маркой Dremel.

Такая частота вращения шпиндельной головки мини дрели говорит о том, что инструмент может работать даже без необходимости закрепления заготовки в неподвижном состоянии, что делается при сверлении обычными дрелями с целью исключения вырывания ее из рук. Закрепление различных насадок осуществляется с помощью специального патрона с цанговым механизмом. Диаметр патрона из цанги составляет от 1 до 3 мм, что позволяет осуществлять работы в самых труднодоступных местах.

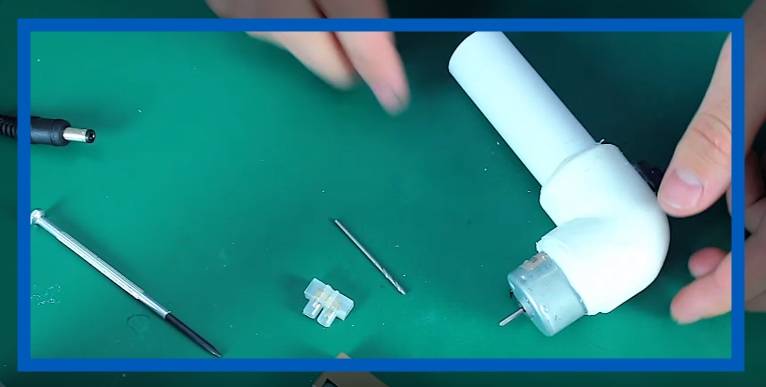

Мини дрель своими руками

Если есть потребность в применении мини-дрели, но при этом нет финансов или желания тратиться на приобретение заводского изделия, то инструмент можно сделать самостоятельно. Сделать своими руками мини дрель – это не только легко, но еще и приятно, так как для такой самоделки практически ничего не нужно покупать. Все конструктивные части можно найти в гараже среди старых магнитофонов. Рассмотрим особенности изготовления простейшей модели мини-дрели своими руками.

Для начала понадобится отыскать старый, но рабочий моторчик от магнитофона. Такие моторчики обычно работают от постоянного напряжения 6В, поэтому обязательно понадобится и элемент питания. Цанговый зажим можно выточить на станке, но гораздо проще заказать патрон на любом ресурсе. В качестве корпуса можно использовать пластиковую баночку из-под шампуня или фурнитуру полипропиленовой системы отопления. Когда все элементы имеются в наличии, приступаем к следующим действиям:

1. К моторчику необходимо припаять два проводка, по которым будет подаваться питание и регулятор оборотов(если нужен).
2. Установить-закрепить мотор в корпус(трубку и т.п.).
3. Установить в корпус выключатель, регулятор и разъем подключения питания.
4. Собрать корпус(установить заглушки).
5. В цанговом патроне необходимо зафиксировать сверло требуемого диаметра.
6. Патрон фиксируется на валу моторчика, для чего используются болтики для зажима.

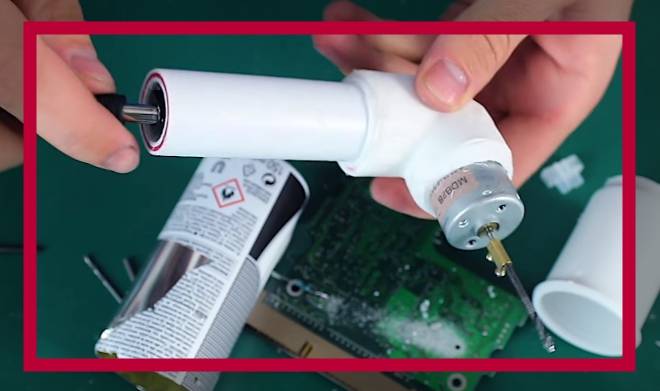

После этого остается приступить к испытанию данного устройства.

Выше рассмотрен простейший вариант изготовления самодельной бормашины для обработки мелких деталей. Вариантов для изготовления таких устройств множество, но все они основываются на использовании моторчиков от старых магнитофонов. Если же планируется пользоваться изделием постоянно, то лучше отдать предпочтение заводским моделям, которые в комплекте оснащаются порой всем необходимым расходным материалом.

К преимуществам самодельной мини-дрели следует отнести:

• Минимум затрат на изготовление аппарата. Потребуется только отыскать или приобрести цанговый патрон.
• Простейший вариант конструкции получается еще меньшего размера, чем заводские устройства.
• Изделие очень удобное в использовании и управлении.
• Имеет уникальный вид и стильный дизайн, так как изготовитель сам дополняет свое творение различными элементами.

Подключаем питание и начинаем работу

Подводя итог, немаловажно подчеркнуть потребность человека в таком инструменте, как мини-дрель. Ведь с ее помощью можно не только сверлить печатные платы, но еще и использовать для шлифования различных деталей, которые окислились или взялись коррозией, предавая им первозданную внешность

Советуем почитать про самодельную мини-болгарку

Советуем почитать про самодельную мини-болгарку.

Выбор стоимости прибора и производителя

Для многих специалистов параметр стоимости является приоритетным, немалой популярностью пользуются и марки известных производителей. В случае с приобретением прибора известного изготовителя человек получает гарантию качества и обслуживания. Но приборы, произведенные изготовителями известных марок, стоят недешево. Если вам предлагают популярную марку по низкой цене, значит, имеет случай подделки ее некачественными фирмами китайского производителя. Это говорит о том, что от модели осталось одно красивое наименование, написанное со вкусом. Список известных производителей, которые отвечают перед потребителем за всю свою производимую продукцию, выглядит так: Bosch, Bort, Stayer, Gardenlux, Makita, FIT, Dremel, Prorab, Sturm, DeWalt, «Витязь». Что касается различия в ценах, то здесь существует большой разброс. Простые мало функциональные приборы приобретают за сумму, эквивалентную 15–20 долларов, а за приборы с большой мощностью с разнообразным числом процессов придется уплатить около 1 тысячи долларов.

Для некоторых начинающих специалистов и любителей стоимость прибора и узнаваемость бренда играет чисто символический смысл, гораздо важнее, если прибор точно соответствует работе, для которой он будет приобретен. Именно это требование позволяет купить качественные приборы по невысокой стоимости наших отечественных производителей.

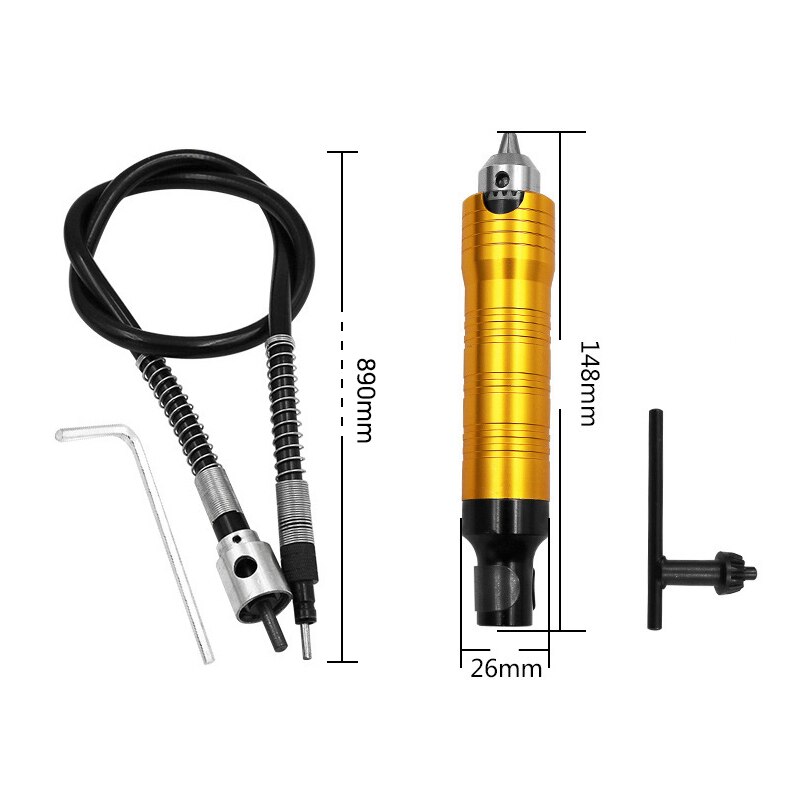

Гибкий вал для дрели: конструктивные особенности

Весьма популярный инструмент дрель способен на большее, чем указано в инструкции по его эксплуатации. Основная задача данного инструмента – это сверление отверстий в различных существующих материалах.

Совершенствование данного инструмента привело к тому, что сегодня для дрели выпускается гибкий вал.

Это специальная насадка, благодаря которой происходит передача крутящего момента на несоосный для электромотора инструмент.

Зачем нужен гибкий вал

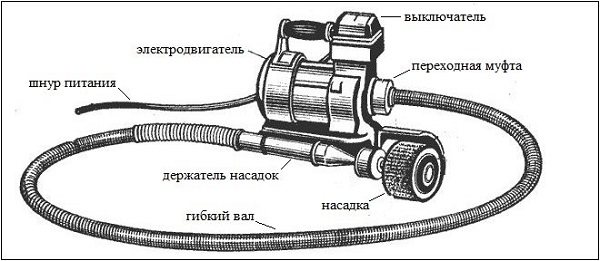

Гибкий привод состоит из таких составляющих, как трос с броней и мягкий корпус.

Одна сторона такого приспособления оснащена наконечником для фиксации в патроне инструмента, а вторая имеет аналогичный(или цанговый) патрон, чтобы устанавливать соответствующие рабочие изделия: сверла, фрезы и прочие. Используют такое оборудование в таких исключительных случаях, когда невозможно или неудобно работать стационарной дрелью.

На постоянной основе гибкий вал применяется в медицине, в частности в стоматологии, так как практически все бормашинки функционируют посредством такого приспособления.

В строительстве такое приспособление используется крайне редко, но если возникает необходимость просверлить отверстие или отшлифовать поверхность в труднодоступном месте, то поможет разрешить проблему только гибкий вал на дрель.

Гибкий вал можно использовать не только для подключения к дрели, но и к шуруповерту или мини-дрели.

Благодаря такому валу рабочая насадка удалена от корпуса основного инструмента, что позволяет проводить различные виды тонких работ, который требует небольших усилий.

С помощью такого оборудования можно сверлить отверстия от 1 мм, а также проводить зачистку, шлифовку, завинчивание и вывинчивание винтов и прочих крепежных изделий.

Важно знать! Преимуществом использования гибкого вала является снижение нагрузки на руку, так как при выполнении работ практически полностью исключается воздействие вибрации от инструмента и его веса

Как сделать своими руками

Чтобы оснастить электродрель конструкцией в виде гибкого вала, можно ее не приобретать, особенно если не планируется использовать устройство для продолжительных работ. Сделать приспособление можно самостоятельно из подручных средств, сэкономив при этом не только деньги, но и время на поиски.

Чтобы сделать гибкий вал для дрели или шуруповерта, следует воспользоваться любой имеющейся в арсенале проволокой в оплетке. Если таковой не имеется, то ее можно приобрести. При этом длину такой проволоки можно выбирать абсолютно любую, в зависимости от технологических заданий.

В качестве альтернативы для изготовления гибкого вала можно использовать трос спидометра от автомобиля или же тросик газа или сцепления от мотоцикла. После того, как в наличии будет готовая проволока в оплетке, потребуется один конец ее соединить с хвостовиком. В качестве такового можно использовать хвостовик от испорченного сверла.

Для соединения стального троса с хвостовиком потребуется стальная гайка и сварочный аппарат. Второй конец стального троса необходимо соединить с любым имеющимся патроном от дрели.

При этом важно понимать, что при выполнении работ при помощи такого приспособления следует рукой держаться не за патрон, а за оплетку или наружный слой проволоки. В завершении стоит отметить, что дрель в силу ее совершенствования становится все более универсальным видом инструмента

Гибкий вал является очень удобной и эффективной насадкой для дрели, при помощи которой можно разрешить любые трудновыполнимые задачи

В завершении стоит отметить, что дрель в силу ее совершенствования становится все более универсальным видом инструмента. Гибкий вал является очень удобной и эффективной насадкой для дрели, при помощи которой можно разрешить любые трудновыполнимые задачи.

Валы для бензокосы

В механических косах с электрическим и бензиновым приводом применяются как гибкие, так и жесткие валы.

В мощных мотокосах, способных срезать высокую, жесткую и густую траву и даже небольшой кустарник, используют цельнометаллические жесткие приводы. Такие аппараты рассчитаны на продолжительную работу и обладают высоким крутящим моментом. У них также значительные габариты и вес, их носят на плечевых ремнях. В качестве рабочего органа используют толстую жесткую леску или мощные стальные ножи — двух, трех или четырех — лезвийные.

Гибкий привод используют в легких маломощных и малогабаритных триммерах, предназначенных для докашивания углов после газонокосилки или подстригания травы на небольших лужайках. Держат такие триммеры одной рукой, а гибкий вал применяется для того, чтобы косить в наиболее удобной позе. Режущий элемент таких аппаратов — леска малой или средней толщины или облегченный двух-лезвийный нож. Если возникнет перегрузка устройства, то гибкий вал может скручиваться. Разрыв при этом, как правило, происходит возле узла крепления вала к двигателю. Если не удается купить «родной вал, то подбирать из приводов подходящей длины нужно по направлению оплетки. Такие приводы могут вращаться только в одну сторону.

Перед началом сезонных работ и после смены привода следует удалить остатки старой смазки, промыть бензином или другим растворителем и заполнить полость в ручке новой смазкой. Вид смазки указан в руководстве пользователя.

Советы по эксплуатации

• До того как начать пользоваться шуруповертом, следует правильно подобрать насадку. Она должна соответствовать виду работ и подходить по диаметру к головке крепежных деталей.
• Чтобы вставить биту в инструмент, оснащенный быстрозажимным патроном, ее следует протолкнуть между «кулачками», аккуратно проворачивая гильзу по направлению часовой стрелки. Если же конструкция шуруповерта имеет ключевой патрон, то биту устанавливают в специальное гнездо и проворачивают ключом до полной фиксации по направлению часовой стрелки. После того как выбранная бита установлена, прибор можно включать в сеть и приступать к непосредственной работе.
• Чтобы снизить или, наоборот, повысить скорость вращения насадки, нужно ослабить или усилить воздействие на пусковую кнопку.
• Когда крепежный элемент будет закручен, автоматически сработает датчик ограничения, и устройство прекратит работу.
• При откручивании шурупа биту нужно поместить в шлиц, при этом предварительно требуется настроить вращение биты на работу в противоположную сторону.
• В случае если во время работы необходимо снять или поменять насадку, нужно вначале включить режим реверса. Когда бита прокрутилась в обратную сторону, рукой сжимается кольцо, удерживающее ее, и насадка легко снимается и меняется на другую.

Зачем нужен гибкий вал

Гибкий привод состоит из таких составляющих, как трос с броней и мягкий корпус. Одна сторона такого приспособления оснащена наконечником для фиксации в патроне инструмента, а вторая имеет аналогичный(или цанговый) патрон, чтобы устанавливать соответствующие рабочие изделия: сверла, фрезы и прочие. Используют такое оборудование в таких исключительных случаях, когда невозможно или неудобно работать стационарной дрелью.

На постоянной основе гибкий вал применяется в медицине, в частности в стоматологии, так как практически все бормашинки функционируют посредством такого приспособления. В строительстве такое приспособление используется крайне редко, но если возникает необходимость просверлить отверстие или отшлифовать поверхность в труднодоступном месте, то поможет разрешить проблему только гибкий вал на дрель.

Гибкий вал можно использовать не только для подключения к дрели, но и к шуруповерту или мини-дрели. Благодаря такому валу рабочая насадка удалена от корпуса основного инструмента, что позволяет проводить различные виды тонких работ, который требует небольших усилий. С помощью такого оборудования можно сверлить отверстия от 1 мм, а также проводить зачистку, шлифовку, завинчивание и вывинчивание винтов и прочих крепежных изделий.

Особенности конструкции

Гибкий вал для дрели способен изгибаться в любых направлениях, что собственно и является его основным преимуществом. Такая возможность вала была достигнута за счет применения следующих деталей:

• Стальной трос, играющий роль вращающегося сердечника.
• Проволока в виде спирали, располагающаяся снаружи устройства.

Вал снаружи покрывается специальной оболочкой, благодаря которой предотвращается вытекание смазки. Эта смазка способствует уменьшению трения, а также защищает сердечник от механических воздействий(истирания), повреждений и попаданию влаги.

Конструкция гибкого вала предусматривает применение подшипников, к которым крепится трос. Именно благодаря подшипникам обеспечивается вращение троса, который с одной стороны крепится к хвостовику, а с другой к патрону. Качественная насадка на дрель стоит около 2000 рублей. Есть модели дешевле, но все зависит от производителя и качества товара.

Как сделать своими руками

Чтобы оснастить электродрель конструкцией в виде гибкого вала, можно ее не приобретать, особенно если не планируется использовать устройство для продолжительных работ. Сделать приспособление можно самостоятельно из подручных средств, сэкономив при этом не только деньги, но и время на поиски.

Чтобы сделать гибкий вал для дрели или шуруповерта, следует воспользоваться любой имеющейся в арсенале проволокой в оплетке. Если таковой не имеется, то ее можно приобрести. При этом длину такой проволоки можно выбирать абсолютно любую, в зависимости от технологических заданий.

В качестве альтернативы для изготовления гибкого вала можно использовать трос спидометра от автомобиля или же тросик газа или сцепления от мотоцикла. После того, как в наличии будет готовая проволока в оплетке, потребуется один конец ее соединить с хвостовиком. В качестве такового можно использовать хвостовик от испорченного сверла. Для соединения стального троса с хвостовиком потребуется стальная гайка и сварочный аппарат. Второй конец стального троса необходимо соединить с любым имеющимся патроном от дрели

При этом важно понимать, что при выполнении работ при помощи такого приспособления следует рукой держаться не за патрон, а за оплетку или наружный слой проволоки

Самодельная конструкция вала позволит не только сэкономить финансы, но еще и получить изделие необходимой длины. Стандартные изделия, выпускаемые производством, имеют длину не более 50 см. Иногда этого не достаточно, поэтому приходится прибегать к самостоятельному изготовлению оснащения для дрели.

В завершении стоит отметить, что дрель в силу ее совершенствования становится все более универсальным видом инструмента. Гибкий вал является очень удобной и эффективной насадкой для дрели, при помощи которой можно разрешить любые трудновыполнимые задачи.

голоса

Рейтинг статьи

Общие сведения

Интересно то, что существует несколько типов этого инструмента, и каждый из них приносит определенную пользу:

• Маленький шуруповерт – используют вместе миниатюрной электрической отвертки, чтобы ремонтировать телефоны, часы и малогабаритную бытовую технику.
• Складные приборы – такие модели используются для работ в ограниченных пространствах, куда не добраться с обычным полноразмерным прибором. Если в процесс ручка начинает создавать помехи, ее можно просто открутить.
• Дрель-шуруповерт – конструкция, которая является гибридной. Она способна объединять в себе лучшие свойства для каждого инструмента.

Гибкий вал спидометра

Гибкий вал передает крутящий момент с трансмиссии автомобиля или мотоцикла на магнитный датчик спидометра. Если стрелка спидометра при движении на постоянной скорости начинает дергаться или ложится в крайнее положение — значит, неисправен тросик. Его можно заменить своими руками. Гибкий вал подбирается по каталогу деталей для вашей марки автомобиля. Он должен совпадать по местам крепления и по длине. При слишком длинном или слишком коротком тросике возникает риск перегиба его под слишком малым радиусом. Это приводит к возникновению посторонних шумов (похожих на подвывание), к повышенному износу и к преждевременному выходу из стоя узла.

Гибкие валы от производителя – Компания Металлорукав

http://сайт/images/stories/virtuemart/category/vibro39.png

Производство гибких валов в Москве. Гибкие валы от производителя – компании Металлорукав.

Что такое гибкие валы?

Валы гибкие предназначены для передачи крутящего момента на расстояние от источника к исполнительному механизму. Наша компания изготавливает всю номенклатуру гибких валов к глубинным вибраторам для уплотнения бетонных смесей, шлифовальных машин, а также валов, используемых в скоростемерах железнодорожных локомотивов.

Область применения

Гибкие валы имеют большую жёсткость на кручение и малую на изгиб. Гибкий вал
используют для глубинных вибраторов, шлифовальных машин и валов, которые применяют в скоростемерах железнодорожных локомотивов. Они осуществляют передачу крутящего момента между деталями, которые во время работы меняют своё положение. Валы для глубинных вибраторов различают по присоединительным размерам, которые зависят от диаметра наконечника, и по длине. В своей конструкции валы содержат сердечник и несколько слоёв стальной проволоки, направление навивки которой чередуется в каждом слое. Производитель «Металлорукав» изготавливает не только стандартных размеров изделия – возможно и производство валов и сердечников на заказ, исходя из технических требований заказчика. В сравнении с жёсткими шарнирными аналогами, данное изделие обладает рядом преимуществ. Во-первых, оно более просто монтируется и его легко заменить. Кроме того, гибкий вал может прекрасно передавать вращения в обоих направлениях. На концах изделий находятся патроны, с помощью которых можно легко их крепить. Снаружи устройство покрыто защитной оболочкой, предохраняющей конструкцию вала от механических повреждений и коррозии.

Номенклатура гибких валов

	Диаметр вала,мм	Длина вала,м	Частота вращения об/мин	Радиус изгиба, мм		Применение
						ИВ-116, ИВ-117
						ТЭМ 2 ТЭП 10
						ВЛ-10, ВЛ-80К
						Спец. изделие
						шлифмашина

Возможно изготовление валов и сердечников по техническим требованиям заказчика.

Вал гибкий В-124Б по ТУ 4833-028-29124208-2008
Реверсивный вал В-124Б предназначен для привода скоростемера тепловоза ТЭМ-2 и ТПЗ-10.

Вал гибкий ВСБЛ-16 по ТУ 4833-030-29124208-2008
ВСБЛ-16 предназначен для привода скоростемера тепловоза ВЛ-10 и ВЛ-80К.

Вал гибкий
ВС-350 и ВС-400 по ТУ 4833-027-29124208-2008
Вал ВС-350 предназначен для передачи крутящего момента от электродвигателя к вибратору применяемого для уплотнения бетонных смесей. Вал ВС-400 предназначен для передачи крутящего момента от электродвигателя к вибратору применяемого для уплотнения бетонных смесей в ограниченных пространствах. Вал гибкий изготавливается из стальной пружинной проволоки.

Вал гибкий В-122-1 по ТУ 4833-020-29124208-2002
Вал гибкий В-122-1 предназначен для передачи крутящего момента от электродвигателя к шлифовальной машине.

Вал гибкий РН-8Са по ТУ 4833-029-29124208-2008
РН-8Са, реверсивный, из нержавеющей проволоки, предназначен для передачи крутящего момента в приводах специального назначения.

Гарантийный срок эксплуатации:

В-124Б – 12 месяцев с момента ввода в эксплуатацию ВСБЛ-16 – 6 месяцев с момента ввода в эксплуатацию ВС-350 и ВС-400 – 1000 часов с момента ввода в эксплуатацию РН-8Са – срок эксплуатации 750 часов В-122-1 – 12 месяцев с момента ввода в эксплуатацию

Как сделать мини дрель для печатных плат своими руками

Основное назначение мини-дрели — сверление печатных плат, пластика, дерева и некоторых других нетвердых материалов. Компактность и эффективность позволили этому инструменту стать одним из основных помощников для домашнего мастера. Причем совсем необязательно покупать готовый инструмент – самодельная мини дрель ничуть не хуже справляется со своими обязанностями, чем ее заводской аналог.

Из чего можно сделать

Сделать мини дрель своими руками можно с помощью использования двигателей из различных подручных средств.

1. Фен. Данный вариант является наиболее предпочтительным, так как мощности моторчика от фена будет вполне достаточно для того, чтобы минидрель могла выполнять свои основные функции. Максимальное число оборотов такого двигателя достигает 1500-1800 об/мин.
2. Магнитофон. Поскольку мощность двигателя магнитофона очень маленькая, единственное, что может получиться из такой затеи – дрель для печатных плат. Питание двигателя осуществляется от 6 Вольт, а это значит, что вам придется подыскать соответствующее зарядное устройство или батарейку. Двигатель магнитофона
3. Катушка от удочки. Мини ручная дрель может быть изготовлена из обычной катушки для удочки. Механизм катушки будет использоваться в качестве моторчика и посредством вращения приводить в действие патрон со сверлом. Достоинством данного способа является простота изготовления и отсутствие необходимости питания от аккумулятора или электросети.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Цанга зажимная

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку, необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта, в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

tehnika.expert

Сборка электрического гравера со штативом и гибким валом

Электрический гравер – это самая распространенная в домашних условиях разновидность данного рода инструментов. Чтобы сделать функционально полноценное устройство самостоятельно, способное соперничать с аналогами промышленного производства, понадобится электродвигатель, который работает от переменного тока 220 V. Такие электрические моторы можно взять со следующей техники:

• катушечных магнитофонов советского образца;
• DVD-проигрывателей;
• стиральных машин;
• угловых шлифовальных машин;
• электрических швейных машин.

Последний вариант является оптимальным, потому что есть возможность регулировки числа оборотов в достаточно широком диапазоне с помощью встроенного реостата.

Держать в одной руке электромотор от любой из перечисленных разновидностей техники неудобно, а также в большинстве случаев просто невозможно. Поэтому понадобится гибкий вал для гравера. При этом общий вид будущего устройства получится, приблизительно, как на фотографии далее.

Функциональные возможности создаваемого приспособления для гравирования будут зависеть от применяемых при сборке материалов и механизмов. Мотор можно поставить на столе, но удобнее сделать штатив для гравера, вернее его подобие.

Изготовление гибкого вала

С гибким валом все относительно просто. Его можно сделать несколькими способами:

• из старого приводного вала, например, от стоматологической бормашины;
• воспользовавшись тросиком спидометра мотоцикла либо автомобиля.

Рабочую насадку на вал можно также использовать от бормашины либо изготовить самостоятельно из разных материалов, например, из дерева, текстолита, пластиковых труб. Из текстолита приспособление (ручку) для удержания оснастки делают так:

• отрезают 2 текстолитовые платины (толщина листа должна быть около 1 см) размером примерно 2 на 10 см;
• соединяют их вместе и обтачивают напильником или на наждаке снаружи, чтобы получился цилиндр;
• протачивают с внутренней стороны пазы;
• металлическими кольцами фиксируют части друг с другом;
• в переднюю часть ручки вставляют трубочку, под патрон, состоящий из двух отдельных половинок, соединяемых при помощи болта.

В итоге получится рукоять, как на фото ниже.

Сборка гравировальной установки

Очень просто сделать штатив (основание для установки электродвигателя) из фанеры либо того же текстолита. Для этого поступают так:

• вырезают из листа материала несколько кусков (достаточно 4) соответствующего электродвигателю размера;
• к одному из фрагментов прикрепляют мотор с помощью хомутов;
• собирают короб;
• в передней части просверливают отверстие под гибкий вал.

Созданную конструкцию подвешивают к стене.

Удобно использовать заводской держатель на струбцинах для гравера, если позволяют размеры электродвигателя. Крепление подсоединяется к любому столу. Но такое приспособление потребуется приобрести дополнительно.

Дальнейшую сборку гравировального устройства выполняют в такой последовательности:

с помощью муфты, созданной из просверленного болта, соединяют тросик с валом электродвигателя;

одевают на тросик резиновый шланг соответствующего диаметра и присоединяют к нему сделанную ручку;

• устанавливают пусковую кнопку;
• подсоединяют оборудование к сети;

проверяют работоспособность сделанного приспособления.

Можно также применять при создании самодельных прямошлифовальных машин электромоторы, рассчитанные на 380 V, но если их можно приспособить на 220. В таких случаях понадобится дополнительно повозиться. Информации по данному вопросу много как в интернете, так и в книгах по электротехнике.

Цанговые зажимы их виды, особенности применения советы по изготовлению зажимной цанги своими руками

Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках. он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела. О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.

В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:

1. Рычажные;
2. Цанговые;
3. Сверлильные, они же быстрозажимные;
4. Клиновые и гидропатроны;
5. Трех- и четырехкулачковые;
6. Термопатроны и мембранные.

Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.

Самостоятельное изготовление

Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа.

Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой.

Далее процесс изготовления идет по следующей схеме:

• Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
• Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
• Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.

Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.

Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов.

Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды

Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно

Удачной работы с различными видами зажимов!
