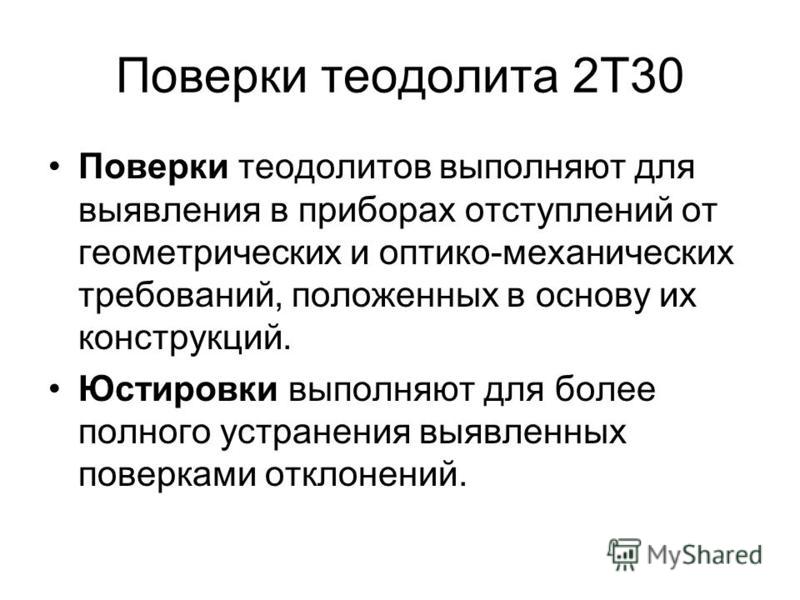

Необходимые поверки
Для правильной работы прибора и достижения требуемой точности измерений перед началом полевых работ выполняется контроль соблюдения необходимых для этого условий — так называемые поверки теодолита. Правильный порядок их проведения необходим для выявления и устранения отклонений во взаиморасположении всех основных осей теодолита, которое называется геометрическими условиями прибора.
Надежность закрепления
Работа с инструментом начинается с приведения в устойчивое положение подставки со штативом и его закрепления на штативы при помощи станового винта. Проверка выполнения этого условия осуществляется путем легких поворотов подставки из стороны в сторону и одновременного наблюдения за какой-либо четко завизированной точкой на местности через перекрестье нитей. Условие считается выполненным, если положение выбранной точки не меняется относительно перекрестия нитей.
Крепление теодолита к штативу должно быть достаточно надежным, но при этом следует не перетягивать становой винт. Тугое вращение винтовых приспособлений приводит к их быстрому изнашиванию и выходу из строя. Перед использованием устройства проверяются и при необходимости затягиваются винты крепления наконечников на ножках штатива и на шарнирах его головки. Подъемные винты закрепляются в устойчивом положении, а люфт между ними и подставкой прибора устраняется.
Настройка уровня
ОВ алидады должна быть перпендикулярна оси цилиндрического уровня на горизонтальном круге. Проверку выполнения этого условия начинают с установки теодолита в рабочее положение и поворота алидады до такого места, в котором цилиндрический уровень находится примерно параллельно обоим подъемным винтовым механизмам. Затем путем вращения винтов пузырек уровня выводится точно в нуль-пункт. Положение пузырька снова проверяется после разворота алидады на 180°. Условие соблюдено в том случае, когда пузырек остается в нуль-пункте.
Если положение пузырька уровня изменилось на одно или больше делений, то производится юстировка с помощью исправительных и подъемных винтов. Винтовыми механизмами уровня пузырек передвигают в направлении нуль-пункта до половины расстояния его смещения, затем доводят его до нуль-пункта подъемными винтами.
Зрительная труба
Правильность измерений обеспечивается только в том случае, когда ОВ этой части теодолита перпендикулярна визирной оси. Для поверки теодолит наводится на определенную фиксированную точку. При соблюдении условия разница отсчетов по горизонтальному кругу между значениями, полученными для левого (Л) и правого (П) положения вертикального круга, должна составлять 180º. Если визирная ось не перпендикулярна ОВ трубы, то отсчеты Л и П будут отличаться от правильного значения на одинаковую величину, которая называется двойной коллимационной ошибкой.
Она рассчитывается по формуле 2с = (Л — П ± 180°) и не должна быть выше двойной точности инструмента. При превышении допустимых значений погрешности производится устранение угла отклонения путем юстировки вертикального штриха нитей сетки с помощью боковых винтов. Сетку перемещают вправо, завинчивая левый и вывинчивая правый винт, влево — наоборот.
Ось вращения алидады должна быть перпендикулярна ОВ зрительной трубы, что обеспечивает вертикальность коллимационной плоскости. Операция поверки начинается с визирования высоко расположенной точки под углом наклона 25—30º вблизи выбранного объекта. Затем труба переводится в горизонтальное положение, а на стене отмечается место, где находится центральная нить сетки.
После этого труба переводится через зенит, визируется на выбранную точку и отмечается ее проекция. Условие считается соблюденным в том случае, когда изображения первой и второй проекции находятся в пределах биссектора (области между двумя штрихами) сетки нитей. Если теодолит не прошел эту поверку, то прибору требуется изменение наклона оси, которое производится в ремонтной мастерской.
Сетка нитей
Вертикальный штрих нитей сетки должен являться перпендикуляром к ОВ зрительной трубы. Поверку осуществляют путем наведения нитей перекрестья на хорошо заметную точку близкого объекта и последующим отслеживанием ее расположения по отношению к вертикальному штриху во время поворотов трубы наводящим винтом.
Условие считается выполненным, если выбранная точка при этом не сдвинулась со штриха. При несоблюдении условия возникает необходимость в юстировке.
Порядок выполнения поверок теодолита:
1.Поверка цилиндрического уровня — Ось цилиндрического уровня на оризонтальном круге должна быть перпендикулярна оси вращения теодолита. Теодолит устанавливают на штатив. Алидаду поворачивают таким образом, чтобы ось поверяемого уровня была параллельна двум подъемным винтам. Вращая эти винты в разные стороны, выводят пузырек уровня на середину (в нуль-пункт). Затем алидаду поворачивают на 90о и третьим подъемным винтом устанавливают пузырек уровня на середину. Затем нужно повернуть алидаду на 180ои оценить смещение пузырька уровня от нуль-пункта. Если отклонение больше одного деления, необходимо выполнить юстировку.
Юстировка цилиндрического уровня — исправительными винтами уровня (см. рис.5) переместить пузырек уровня к нуль-пункту на половину отклонения. Исправительные винты вращать при помощи шпильки поочередно в нужном направлении. Другую половину отклонения устранить подъемными винтами. Для проверки правильности юстировки поверку повторить.
2.Поверка визирной оси трубы.
Визирная ось зрительной трубы должна быть перпендикулярна горизонтальной оси вращения трубы. Вертикальную ось теодолита привести в отвесное положение с помощью выверенного уровня(горизонтирование). Выбрать удаленную неподвижную точку на высоте теодолита, и навести трубу теодолита на эту точку. Взять и записать отсчет по горизонтальному кругу. Затем трубу перевести через зенит, снова навести на эту же точку при другом круге, и записать отсчет по горизонтальному кругу. Затем зажать закрепительный винт алидады, ослабить закрепительный винт лимба, повернуть теодолит на 180о и зажать лимб. Далее повторить действия по взятию отсчетов на точку при круге влево и круге право при втором положении лимба. Подсчитать коллимационную погрешность (неперпендикулярность визирной оси зрительной трубы оси ее вращения) по формуле
С=0,25
Повторить определение коллимацинной погрешности С и вычислить ее среднее значение из двух определений. Если это значение превышает по абсолютной величине 1’ , необходимо выполнить юстировку, и затем повторить поверку.
Юстировка коллимационной погрешности — вычисляется отсчет по лимбу, свободный от влияния коллимационной погрешности, по формуле
Ло = L2 – С или По = П2 + С
Алидаду наводящим винтом устанавливают на один из этих отсчетов (в зависимости от того, при каком круге закончили поверку). В зрительной трубе видно, что крест сетки нитей, с наблюдаемой точки сместился на угол С. Необходимо открутить колпачок на зрительной трубе со стороны окуляра, закрывающий крепежные и исправительные винты сетки нитей. Ослабив шпилькой верхний и нижний исправительные винты сетки, вращением боковых исправительных винтов в одну сторону навести крест сетки нитей на цель при верном отсчете. Закрепить сетку, завернуть колпачок.
3. Поверка сетки нитей зрительной трубы — горизонтальная нить сетки нитей должна быть перпендикулярна вертикальной оси теодолита. Вертикальную ось теодолита привести в отвесное положение. Навести зрительную трубу на удаленную неподвижную точку на высоте теодолита. Наводящим винтом алидады крест сетки нитей навести на левый конец горизонтальной нити, а затем плавно переместить к правому концу. Если при этом крест сместился с горизонтальной нити вверх или вниз более чем на 3 ширины этой нити, выполнить юстировку и затем повторить поверку.
Юстировка наклона сетки нитей — нужно открутить колпачок на зрительной трубе со стороны окуляра ослабить отверткой четыре крепежных винта окуляра и повернуть его так, чтобы нить сетки расположилась горизонтально. После юстировки сетки нитей закрепить окуляр и навинтить колпачок.
Билет 15: Полевые работы при теодолитной съемке.
Рекогносцировка – осмотр и обследование местности, по которой прокладывается теодолитный ход. В процессе рекогносцировки намечают положение вершин полигона. После детального изучения снимаемого участка, составляется проект плановой основы, отвечающий следующим требованиям:
· Хорошая взаимная видимость между соседними пунктами основы;
· Пункты основы должны обеспечивать хороший обзор местности для топографической съемки;
· Количество пунктов их взаимное расположение выбирают с таким расчетом, чтобы с этих пунктов можно было снять полностью весь участок съемки. При съемке расстояние от пункта основы до снимаемой точки не должно превышать 100 м;
· Удобство установки инструмента;
· Удобство для линейных измерений;
· Расстояние между соседними пунктами должно быть не более 150 м и не менее 50 м.
· По результатам рекогносцировки составляется схематический план местности.
Неповторительные теодолиты
В неповторительных теодолитах лимбы наглухо закреплены с подставкой, а поворот и закрепления его в разных положениях осуществляется при помощи закрепительных винтов либо приспособления для поворота.
Фототеодолит
Фототеодолит или кинотеодолит — разновидность теодолита, объединённого с фото- и/или кинокамерой и другими оптическими системами. Служит для точной фотосъёмки с угловой привязкой геологических объектов и искусственных сооружений, а также для измерения угловых координат летательных аппаратов. Конструктивно может представлять собой кинокамеру, независимую от оптического канала теодолита и жёстко скреплённую с ней или однообъективную зеркальную камеру, видоискатель которой служит оптическим каналом теодолита. Выпускавшиеся ранее кинотеодолиты осуществляли съёмку на крупноформатные фотопластинки высокой разрешающей способности. В настоящее время выпускаются плёночные, пластиночные и цифровые фототеодолиты. Если объект фотографируется двумя и более фототеодолитами, то возможно получить приблизительные данные относительно размера объекта, высоты и скорости полёта.[источник не указан 2803 дня
Модели теодолитов
- В России первую кинофототеодолитную станцию для фотографирования летающих объектов и измерения параметров траектории полёта выпустил Красногорский завод им. С. А. Зверева
- Звенигородская обсерватория оборудована кинотеодолитом КСТ-50 (D 450 мм, F 3000мм)
- Высокоточные кинотеодолиты «ВИСМУТИН» производства БелОМО находятся на космодроме «Байконур».
Гиротеодолиты
Гиротеодолит
Гиротеодолит — гироскопическое визирное устройство, предназначенное для ориентирования туннелей, шахт, топографической привязки и др. Гиротеодолит служит для определения азимута (пеленга) ориентируемого направления и широко используется при проведении маркшейдерских, геодезических, топографических и др. работ. По принципу действия гиротеодолит является и принадлежит к типу гирокомпасов. Ряд схем гиротеодолитов выполнен на принципе гирокомпаса Фуко. Помимо гироскопического чувствительного элемента, гиротеодолит включает угломерное устройство для снятия отсчётов положения чувствительного элемента и определения азимута (пеленга) ориентируемого направления. Угломерное устройство состоит из лимба с градусными и минутными делениями, жёстко связанного с его алидадой. Наблюдение ведётся по штриху, проектируемому на зеркале, которое укреплено на чувствительном элементе. При этом визирная линия зрительной трубы будет располагаться параллельно оси гироскопа. Определение азимута (пеленга), ориентируемого с помощью гиротеодолита направления, производится по шкале, связанной с теодолитом. При наблюдениях гиротеодолитом все измерения относят к отвесной линии в точке наблюдений и к плоскости горизонта. Следовательно, азимут, определённый гироскопически, тождественен астрономическому азимуту. Обычно по конструктивным соображениям отсчётное устройство по горизонтальному кругу располагают под некоторым углом по отношению к оси вращения ротора гироскопа.
Гиростанция
В сущности, тот же гиротеодолит с гирокомпасом Фуко на основе электронного тахеометра.
Электронный

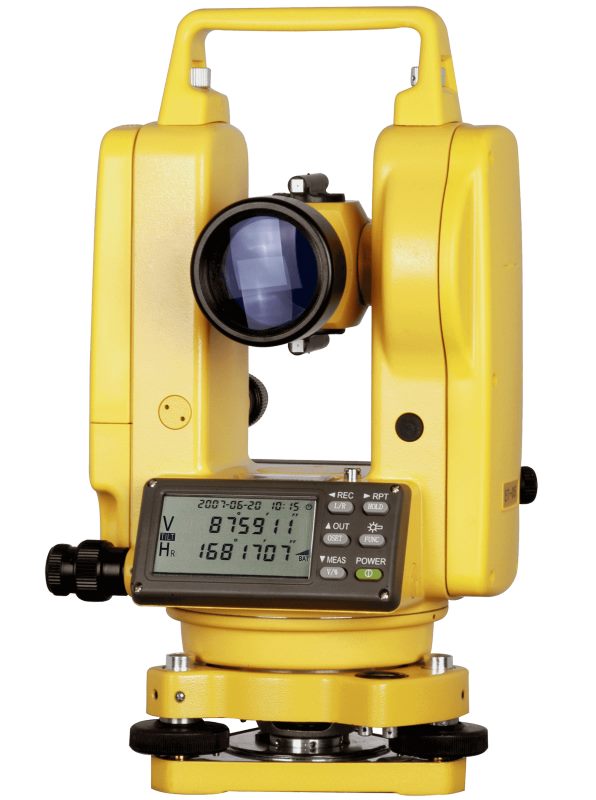

Электронный теодолит — вид теодолита, оснащённого электронным отсчетным устройством.

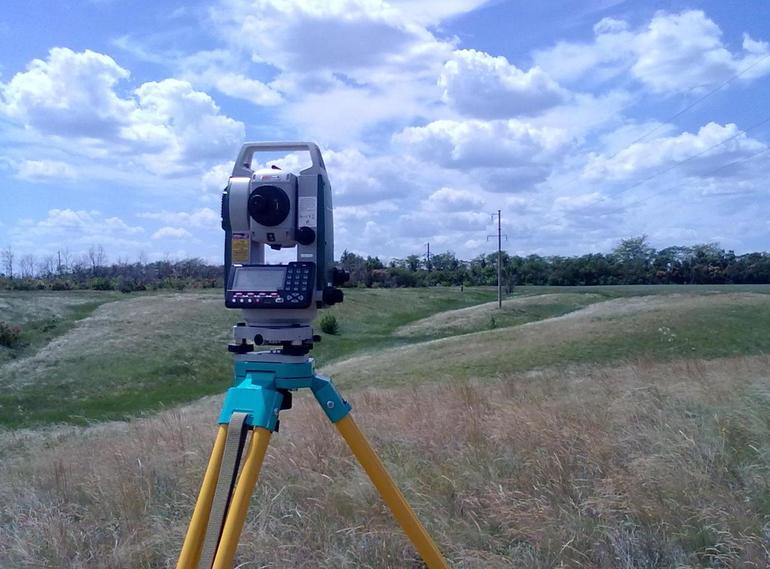

Тахеометр
См. также: Тахеометр
Разновидность электронного теодолита, оснащенная электронным устройством для вычисления и запоминания координат точек на местности и лазерным дальномером. В отличие от оптического неповторительного, полностью исключает ошибки снятия и записи отсчёта благодаря микропроцессору, выполняющему автоматические расчёты. Электронный теодолит позволяет работать в тёмное время суток.

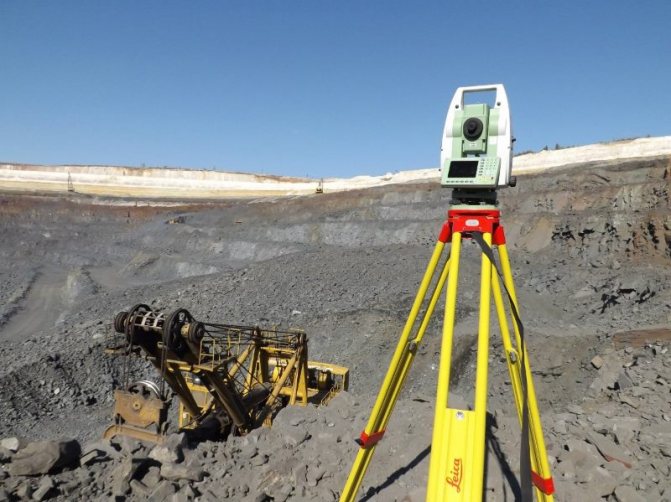

Тотал станция (Total station)
См. также: Тахеометр
См. также: Тотал станция (Total station)
Электронный тахеометр или оптический теодолит, оснащённый дополнительными устройствами (дальномер, GPS-приемник, контроллер (процессор и/или клавиатура), отдельно вынесенными за основной корпус инструмента.
Разновидности теодолитов
Современные образцы отличаются многообразием конструктивных особенностей. В основу классификации устройств положены следующие признаки:
- принцип действия;
- допустимая точность проводимых измерений (типы теодолитов);
- конструкции;
- видовым особенностям.
По принципу действия устройства выпускаются:
- механические;
- оптические (отсчёт производится на основе оптической системы);
- цифровые (отсчёт производится с помощью электронных устройств);
- лазерные (заложен принцип лазерных измерителей).
Типы теодолитов:
- высокоточные;
- точные;
- технические.
Цифровой теодолит
Конструктивно устройства выполняются двух вариантов: повторительный, неповторительный.
Виды теодолитов бывают:
- традиционный;
- с встроенным компенсатором;
- автокаллимационный;
- прямого видения;
- маркшейдерский;
- электронный.
Сегодня принята следующая система обозначения подобных устройств. Буквами обозначают отношение по принятой классификации:
- «Т» — наименование устройства, то есть теодолит. Следующие буквы указывают на отношение к определённому классу.
- М – это, так называемый маркшейдерский теодолит. Их применяют в шахтах, тоннелях, пещерах, горных проходах.
- К – свидетельствует о наличие специального компенсатора, который всецело заменяет уровни.
- П – оснащение инструмента зрительной трубой прямого видения (изображение получается не перевёрнутым).
- А – встроенный автокаллиматор.
- Э – электронные теодолиты.

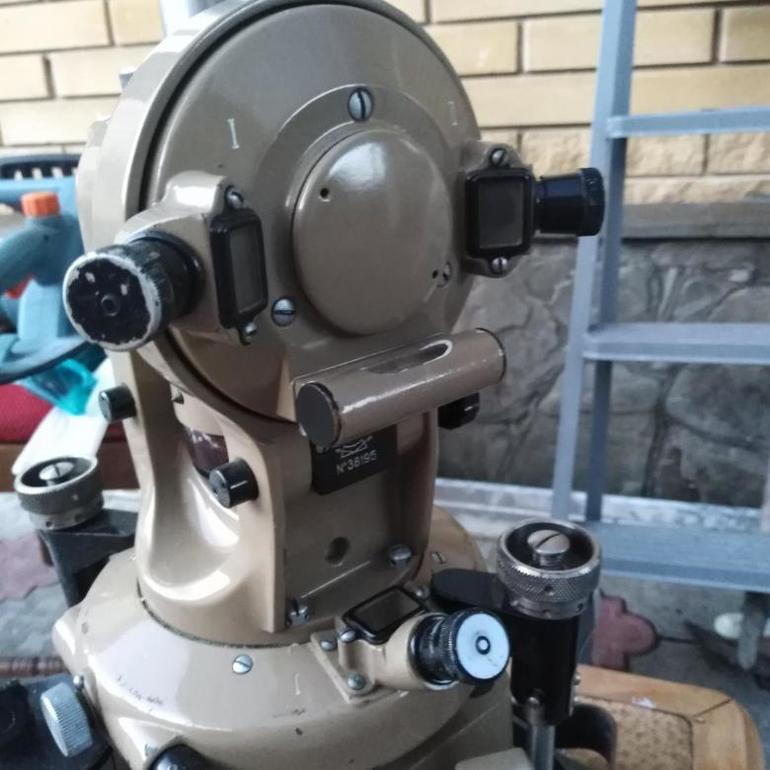

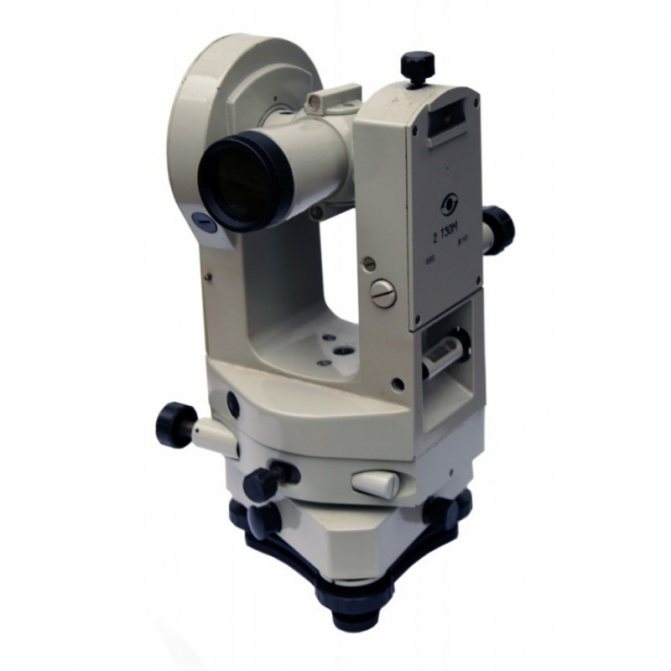

Оптический маркшейдерский теодолит 2Т30М
Высокоточные позволяют производить угловые измерения с допустимой погрешностью в интервале от 0,5 угловых секунд, но не более одной угловой секунды. Второй тип (точные) приборы производят такие измерения с точностью от двух до пятнадцати угловых секунд. Точность технических агрегатов находится в интервале от двадцати до шестидесяти угловых секунд.
Правильная эксплуатация
Соблюдение правил эксплуатации теодолита позволит не допустить серьёзных ошибок при проведении измерений. Эти правила включают последовательность действий на различных этапах эксплуатации аппарата:
- во время хранения;
- при подготовке к работе;
- во время проведения измерений;
- последовательность оценки полученных результатов;
- порядок сборки теодолита после работы.

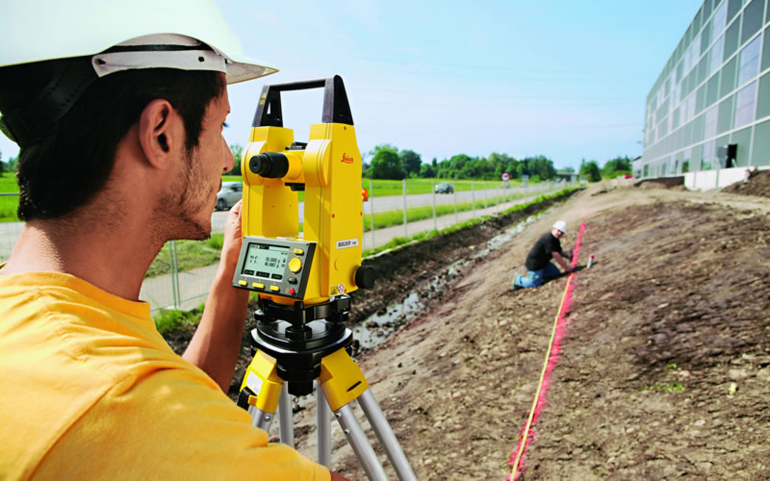

Применение теодолита
Особое внимание следует уделять всем этим правилам в особых условиях окружающей среды: температуре, влажности, силе ветра, освещённости. Практически все теодолиты имеют интервал разрешённых для эксплуатации температур от -25 °С до +50 °С любой влажности
Однако следует помнить, что слишком низкие или высокие температуры влияют на точность снимаемых показаний.
Классификация, основные моменты
Несмотря на то что устройство теодолита принципиально не отличается друг от друга, они вполне поддаются классификации. За основу классификации принимаются следующие параметры:
Точность;
Конструктивные особенности;
Способы отсчетов по лимбу;
Предназначение.
По первому параметру, например, теодолиты бывают высокоточные, точные и технические, а по своей конструкции — простыми и повторительными. Повторительные теодолиты отличаются от простых следующей особенностью: возможностью совместного и/или раздельного вращения. Такая конструкция позволяет измерять угол неоднократно, методом откладывания на лимбе нескольких его значений.
Кроме того, теодолиты бывают механическими и электронными. У первых используется оптический метод для проведения измерений, а у электронных устройств — лазер.
Так как теодолит является сложным техническим устройством это накладывает некоторые требования в уходе и подготовке к работе. До того, как приступить к измерениям, кроме общего осмотра состояния прибора в целом, необходимо проверить ампулы уровней и, особенно, его оптические поверхности. Далее проводится оценка качества вращения алидады, отсчетных, зажимных устройств, окуляров и, конечно, зрительной трубки.
Как и многие измерительные устройства или приборы, теодолиту необходимо регулярное проведение поверок, целью которых является соответствие в нем точного взаиморасположение всех осей.
Эксплуатация теодолита также имеет некоторые особенности и ограничения. Он не должен подвергаться влиянию прямых солнечных лучей или атмосферных осадков. При резкой смене температурного режима, рекомендуется некоторое время поддержать устройство в футляре с целью стабилизации температуры. Если прибор необходимо перенести на какое-то расстояние, то следует делать исключительно в вертикальном положении и предварительно следует проверить правильность и надежность его фиксации в футляре. Так как прибор требует периодической чистки, то эту работу следует выполнять после того, как освоены определенные знания и особенно навыки для этого. В ином случае — лучше доверить эту работу специалистам.
Главные отличия нивелира от теодолита
Зачастую эти два устройства легко спутать, т. к. внешний вид у них почти одинаков. Однако, некоторые их конструктивные особенности, а также области применения позволяют их совершенно четко разнести по двум различным лагерям. Во-первых, нивелиры предназначены для выявления вертикальных превышений, а теодолиты нужны для вычисления углов. Во-вторых, хотя оба устройства в своей конструкции и имеют почти одинаковую систему измерений и сетку, согласно которой оператор совершает выбор точек, но у нивелира такая трубка движется только по горизонтали, а у теодолита она способна вращаться как в вертикальной, так и в горизонтальной плоскостях.
В-третьих, при работе с теодолитом его оператору не требуется чья-либо помощь. Нужна всего лишь хорошая видимость, чтобы он смог зафиксировать точки на измеряемом объекте. При работе же с нивелиром требуется ассистент, для удержания в вертикальном состоянии нивелирной рейки. При этом помощник должен находиться в зоне прямой видимости визирной трубки.
Принцип измерения горизонтального угла
Основополагающий принцип измерения угла состоит в определении градусной величины между направлениями на 2 подобранных объекта. Перед тем как приступить к измерению нужно повести операции по подготовке, включая горизонтирование.
Дальше следует нулевую отметку угломерного круга разместить по направлению на ось измеряемого угла. После чего делают отсчёт угла по шкале горизонтального круга.
Самыми популярными методами измерения являются:
- метод последовательных повторений;
- метод круговых приёмов.
Очередность реализации первого метода состоит в следующем. Подготовка и установка в указанном месте. Оптический визир наводится в первую очередь на один подобранный объект. После его направляют по направлению на другой объект. Перед этим выполняется подготовительная зрительная наводка. Используя винт фокусировки, одновременно регулируя диоптрийное кольцо, делают точное наведение на любой объект. Точность операции оценивают, применяя вертикальные нити. Закрепив направление на первый объект, считывают показания, которые нанесены на горизонтальном круге. Дальше ослабляют закрепляющий винт, переводят направление оптического устройства на второй объект. Повторяют операцию фиксации данных. С него считывают показания и фиксируют.
Второй метод подходит чтобы провести измерения горизонтальных углов, пребывав в одной точки. Применяя алидаду, устройство ориентируют на первый подобранный объект и устанавливают нулевые показания лимба. Дальше передвигают зрительную трубу в подобранном направлении (по часовой стрелке). По данным горизонтального круга считываю показания. Расчёт конечного результата выполняется с учитыванием установленной неточности определенного прибора.
УСТРОЙСТВО ТЕОДОЛИТОВ Т30, 2Т30
ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ
Методические указания
к выполнению лабораторных работ
Издательство
Иркутского государственного технического университета
Инженерная геодезия. Методические указания к выполнению лабораторных работ. Составители: Евдокимова Н.М., Клевцов Е.В., Шешукова Л.В. – Иркутск: Изд-во Ир ГТУ, 2007.
Методические указания к выполнению лабораторных работ содержат задания, схемы выполнения, варианты исходных данных и список литературы, необходимой для теоретической и практической подготовки.
Рецензент:
| 1. | Устройство теодолитов Т30, 2Т30 |
| 2. | Поверки и юстировки теодолитов |
| 3. | Измерение горизонтального и вертикального углов |
| 4. | Масштабы |
| 5. | Обработка результатов измерений в замкнутом теодолитном ходе |
| 6. | Обработка результатов тригонометрического нивелирования |
| 7. | Камерального обработка журнала тахеометрической съемки |
| 8. | Составление топографического плана |
| 9. | Устройство нивелира Н-3 |
| 10. | Поверки и юстировки нивелиров |
| 11. | Камеральная обработка результатов нивелирования трассы |
| 12. | Построение продольного и поперечного профилей трассы |
| 13. | |
| 14. | Работа с картой |
| 15. |
Лабораторная работа № 1
УСТРОЙСТВО ТЕОДОЛИТОВ Т30, 2Т30
Цель работы – ознакомиться с назначением и техническими характеристиками теодолита, изучить устройство основных частей прибора.
Материалы, приборы и принадлежности – штатив, отвес, теодолит, чертежные инструменты.
Задание:
- Изучить устройство теодолита.
- Установить прибор в рабочее положение.
- Произвести визирование на точку.
- Взять отсчеты по горизонтальному и вертикальному кругам теодолита.
- Полученные отсчеты показать на зарисованных отсчетных устройствах теодолитов Т30 и 2Т30.
Основные понятия
Теодолит — прибор для измерения горизонтальных и вертикальных углов (рис. 1).
Классификация теодолитов
. Теодолиты различаются по точности и по виду отсчетных устройств.
В зависимости от точности измерения горизонтальных углов теодолиты разделяются на 3 типа:
- Высокоточные – для измерения углов в триангуляции и полигонометрии 1 и 2 кл.
- Точные – для измерения углов в триангуляции и полигонометрии 3 и 4 кл.
- Технические – для измерения углов в теодолитных и тахеометрических ходах и съемочных сетях.
Примечание:
В условных обозначениях теодолитов цифра означает среднюю квадратическую погрешность измерения горизонтального угла одним приемом в секундах (для Т 30 = 30″).
По виду отсчетных устройств различают:
- Верньерные.
- Оптические.
Оптические теодолиты – это теодолиты со стеклянными угломерными кругами и оптическими устройствами: в них с помощью оптической системы изображения горизонтального и вертикального кругов передаются в поле зрения специального микроскопа.
Рис. 1. Устройство теодолита 2Т30
- основание;
- 3 подъемных винта;
- подставка;
- горизонтальный круг: лимб и алидада;
- вертикальный круг: лимб и алидада;
- зеркало подсветки;
- уровень при алидаде горизонтального круга;
- объектив;
- окуляр;
- диоптрийное кольцо окуляра;
- окуляр микроскопа;
- визир;
- уровень при трубе;
- кремальера;
- закрепительный винт лимба;
- закрепительный винт алидады;
- закрепительный винт трубы;
- наводящий винт лимба;
- наводящий винт алидады;
- наводящий винт трубы.

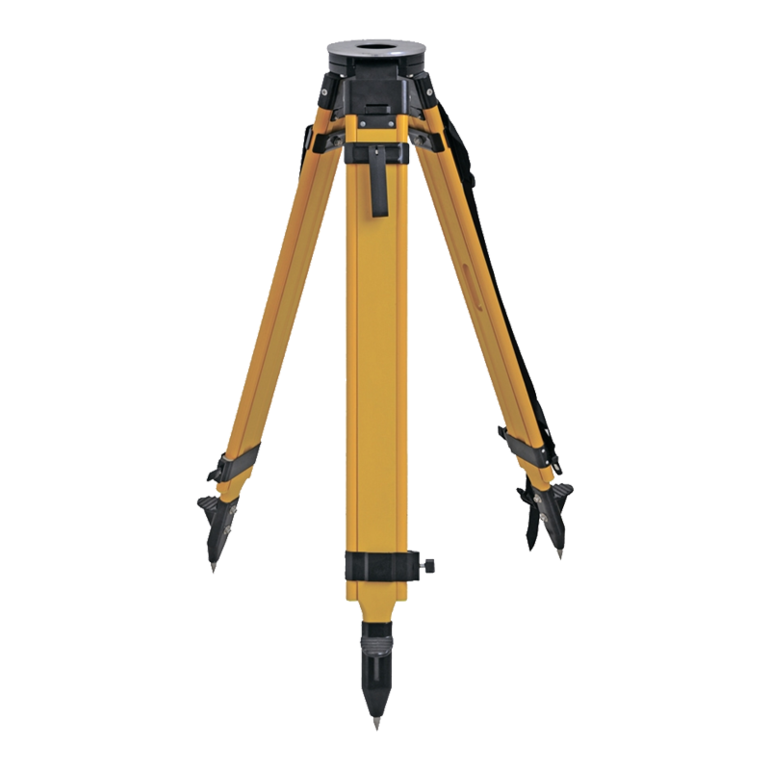

Рис. Рис. 2. Штатив
В комплект теодолита также входит штатив (рис. 2) со становым винтом и отвесом.
Виды и классификация
Как сложные высокотехничные приборы теодолиты имеют свою классификацию. Различают следующие виды теодолитов:
Оптические теодолиты – один из самых распространенных современных типов, точные и надежные для применения в полевых условиях устройства всегда популярны и востребованы среди геодезистов. В отличие от электронных собратьев не требуют для своей работы элементов питания и неприхотливы в эксплуатации: могут работать в широком диапазоне температур, включая низкие отрицательные температуры.
Оптические теодолиты обладают минимальным и ключевым набором возможностей, производя отсчеты по угломерной шкале. Следует понимать, что при отсутствии внутренней памяти инструмента в изысканиях необходимо будет вести полевой журнал работ.
- Лазерные теодолиты также достаточно просты в использовании, в основе их действия лежит применение лазерного луча в качестве точного указателя. Объединение в одном корпусе двух функциональных устройств – высокоточного электронного измерительного инструмента и визира несет определенные удобства для пользователя. Все вычисления осуществляются автоматически мощным процессором и выводятся на дисплей прибора – удобство и легкость в работе налицо.
- Цифровые теодолиты отличаются использованием вместо горизонтального и вертикального кругов с поградусной разметкой штрих-кодовых дисков. Все замеры выполняются в автоматическом режиме. Классическая конструкция электронных теодолитов включает в себя запоминающее устройство, позволяющее во внутренней памяти инструмента хранить полученные информационные данные. Имеющие элементы питания и жидкокристаллический дисплей электронные теодолиты не предназначены для работы в условиях низких температур и сложных климатических условиях.
- И отдельный класс инструментов специфического предназначения: фототеодолиты, представляющие собой конструктивное объединение теодолита и фотокамеры для определения топографических координат; кинотеодолиты, предназначенные для фиксации траектории движения различных объектов на земной поверхности и в воздушной среде.
Конструктивное строение теодолита тоже предполагает свое подразделение:
- простые, в которых лимб и алидада вращаются отдельно друг от друга;
- повторительные, в которых лимб и алидада могут вращаться как совместно, так и независимо друг от друга.

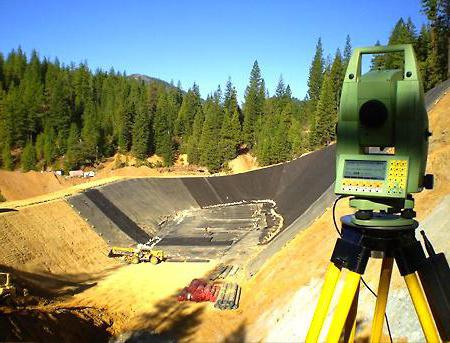

Принцип работы электронного теодолита
По характеру конструкции бывают: электронные, с прямым изображением, маркшейдерские, автоколлимационные, фототеодолиты, гиротеодолиты с гирокомпасом, повторительные. Например, фототеодолит имеет в своем корпусе фотокамеру для точной съёмки и привязки геологических объектов.
Электронные теодолиты — это приборы, которые позволяют значительно упростить процедуру снятия угловых величин, по сравнению с полностью оптическими устройствами. Такой инструмент позволяет работать даже в условиях темноты. А наличие дисплея исключит ошибку снятия показаний. С другой стороны, электронные собратья не лишены недостатков, таких как, наличие аккумулятора, который необходимо периодически подзаряжать от сети, небольшой диапазон допустимых рабочих температур.
Выбирая конкретную модель электронного теодолита, следует определиться в первую очередь с родом выполняемых задач. Если высокая точность измерений не является приоритетной, то, вполне можно обойтись прибором класса от Т15 до Т30. Для более высокоточных измерений подойдёт устройство класса от Т2 до Т5. Если же нужна беспрецедентная точность, то свой выбор следует остановить на модели класса Т1.
Не лишним будет знать о влиянии условий проведения съёмки на её конечное качество. Так, например, наличие деревьев на участке может повлиять на достоверность показаний лазерной рулетки. Луч способен вместо нужного объекта отразиться от веток и существенно исказить данные. Присутствие на участке высоких сооружений, таких как вышки или трубы — также влияют на итоговый результат.
Корпус качественного измерительного прибора должен быть изготовлен из металла, а все возможные стыки — прорезинены для предотвращения попадания пыли и влаги. Более дешёвые варианты из пластиковых деталей недолговечны и часто выходят из строя. Фото электронного цифрового теодолита представлено ниже.
