Простыми словами: теодолит – что это такое?

7777777777777777777777777,

1.2 — коллиматор; 3 — теодолит.

Рисунок 2

Измерения проводят в следующей последовательности:

а) наводят при КЛ трубу теодолита на горизонтальную нить коллиматора 1 (рисунок 2} и делают отсчет Л, по вертикальному кругу;

б) вращением трубы вокруг горизонтальной оси наводят ее на горизонтальную нить коллиматора 2(рисунок 2) (при этом алидада горизонтального круга остается неподвижной) и делают отсчет П, по вертикальному кругу.

Операции по подпунктам а) и б), составляющие один прием, выполняют не менее двух раз для теодолитов типа Т5 и Т15 и не менее трех раз для теодолитов типа ТЗО.

Максимальное влияние эксцентриситета вертикального круга в угловых секундах вычисляют по формуле

К А-л,)

(16)

где п — число приемов.

8.3.12.2 Значение не должно превышать значений, указанных в ЭД на теодолит.

9 Оформление результатов поверки

9.1 Положительные результаты поверки оформляют свидетельством о поверке в соответствии с . В свидетельство о поверке вносят максимальные значения погрешности теодолита при измерениях горизонтальных и вертикальных углов. Поверительные клейма наносят в соответствии с .

9.2 Отрицательные результаты поверки оформляют в соответствии с .

Библиография

11]

ПР 50.2.006-94

Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений

(2]

РМГ 74-2004

Государственная система обеспечения единства измерений. Определения межповерочных и межхалибровочных интервалов средств измерений

ТУ 3-3.2254-90

Автоколлимагоры унифицированные АКУ. Технические условия.

(4]

ОСТ 68-15-01

Измерения геодезические. Термины и определения.

Госреестр СИ №27149-04

Установки автоколлимационные для поверки нивелиров и теодолитов АУПНТ

(в]

Патент на изобретение 2116626 RU МКИ 6G01 0 18/00

Устройство для аттестации системы измерений вертикальных утлое теодолита /БА Пизюга. ВД. Лизунов. В.В. Копытов. Т.В. Набока. О.К. Ушаков. В.В. Афанасьев (Россия) — № 95108631/28; Заяв. 26.05.95; Опубл. 27.07.98. Бюлл. № 21-4 с.

Гос реестр СИ №27127-04

Коллиматоры универсальные УК1. УК1-01

18]

Патент на изобретение № 2463561. RU МКП GO 1C 25/00. G01C 1/00

Устройство для определения погрешности измерений горизонтальных и вертикальных углов геодезических угломедных приборов /Куликов А.В.. К опытов В.В.. Загарских С.А.. Новоевский В.Т.. Куликова Л.Г., Носов А.Н.. Сидоров А.А. (Россия) — № 2011112168/28: Заяв. 30.032011; Опубл. 10.10.2012. Бюлл. № 28-7 с.

ПТБ-88

Правила по технике безопасности на топографо-геодезических работах. М.: Недра. 1991

Методические указания по охране груда, утвержденные Постановлением Минтруда РФ № 129 от 1 июля 1993 г

Правила по технике безопасности при работе с радиоэлектронной аппаратурой

(11]

ПР 50.2.006

ГСИ. Правила по метрологии. Порядок проведения поверки средств измерений

ПР 50.2.007

Государственная система обеспечения единства измерений. Правила по метрологии. Поверигельные клейма

УДК 528.5:083.96:006.354 МКС 17.020 Т 88.1 ОКСТУ0008

Ключевые слова: теодолит, геодезические угломерные приборы, эталонная установка, поверка, операции поверки, средства поверки, условия поверки, измерения углов, обработка результатов измерений

Подписано в пвчать02.122014. Формат 60×64’Л.

Уел. печ. л.1.86. Тираж 34 экз. Зак. 5174

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

. 123995 Москва. Гранатный пер.. 4.

Главное отличие теодолита от нивелира

Основные отличия при использовании оптических измерительных приборов

Основные элементы управления нивелира.

Широкое применение лазерного измерительного оборудования в строительстве не позволяет обеспечить окончательную победу над теодолитами и нивелирами, которые имели всегда традиционное применение при проведении геодезических работ. В чем состоит разница между исследуемыми приборами?

Какое влияние оказывает погрешность на точность измерений? Имеются ли специальные ограничения, которые переступать не следует? Как правильно учитывать высоту рельефа для построения карт местности? На эти вопросы можно ответить, зная отличительные особенности теодолита и нивелира.

Теодолит является прибором, позволяющим измерить как горизонтальные, так и вертикальные углы. Инструмент позволяет с высокой точностью определять величины измеряемых углов между разными точками пространства

Важность привязки зданий к определенным точкам связана с замерами углов между ними в пространстве. С учетом полученных результатов можно сделать разметку контура зданий, профиля дороги и других величин, определяемых за счет точного измерения результата

Производимые измерения с помощью оптического теодолита подразделяются на 3 класса. Сюда можно отнести такие виды прибора, как:

  1. Точные оптические теодолиты, которые обеспечивают погрешность в пределах 2-5 секунд, такие модели являются наиболее ходовыми при проведении строительных работ.
  2. Прецизионные, которые помогают обеспечить погрешность в интервале 1 секунды.
  3. Технические оптические теодолиты с погрешностью, достигающей 1 минуты.

Они применяются в сфере мелиорации, в лесотехнике и других местах, при исследовании которых не потребуется проведение измерений с высокой точностью. С помощью прецизионных теодолитов можно отследить деформацию зданий, которая происходит с течением времени в зависимости от влияния природных условий и собственного веса строительных объектов.

Качественное проведение измерений приборами

Элементы управления теодолитом.

Профессионалы в области строительства применяют высокие требования к качеству строительных объектов, которые всегда увеличивались со временем. Чтобы удовлетворять всем необходимым требованиям возведения строений, строители должны осуществлять множество разных измерений, позволяющих определять допущенные неточности в процессе проведения работ. Это позволяет продвинуть весь процесс строительства дальше с учетом всех ошибок, которые будут своевременно исправлены.

Качественное проведение всех замеров требует использования геодезических приборов, входящих в довольно большую группу измерительных инструментов. Определенный измерительный инструмент создан для выполнения конкретных измерений. Вместе с тем различают приборы для измерений, которые являются многопрофильными с широким спектром возможностей.

Если сравнивать два устройства для проведения специальных замеров, то применение теодолита связано с выполнением наиболее универсальных измерений в сравнении с нивелиром, специализация которого является более узкой. Несмотря на это, оба вида измерительных приборов имеют широкую сферу применения.

Для теодолита свойственна двухканальная оптическая система, обеспечивающая механизму максимально независимую и надежную систему, связанную с построением изображения 2-х кругов, которые находятся в плоскости одной шкалы. Система отсчета теодолита связана с использованием микроскопа, который имеет определенную цену деления. Для разделения кругов теодолита предусмотрены одинарные штрихи.

Измерение углов теодолитом – изучаем марки приборов

В этом разделе мы хотим не только коснуться видов теодолита, но и его маркировки, ведь это в первую очередь бросается в глаза и вызывает некую растерянность при покупке прибора, а также при знакомстве с его работой. Итак, для начала разберемся, какими же приборами располагает промышленность с точки зрения их работы. Имеется механическое устройство, оптическое, лазерное и электронное. Первый тип – самый дешевый и простой, но имеет самую низкую точность, поэтому подойдет, скорее всего, только для изучения, а не для серьезных разработок.

Электронный удобен тем, что имеет устройство для считывания и обработки результатов, то есть геодезист должен только правильно его выставить, а остальное сделает машина. Но самым распространенным считается оптический теодолит, в нем приятно сочетаются цена и качество измерения, хоть он и не обладает мозгом, как электронный. А вот самым дорогим, но и более совершенным является лазерный, это самый точный прибор и удобный в использовании, однако имеет смысл для постоянных работ с высокими требованиями к качеству результатов.

Есть два принципиально отличающихся вида теодолитов по конструкции корпуса, а именно, подвижности лимба и алидады. В повторительных типах эти элементы можно закреплять поочередно и снимать показания методом последовательных повторений. А вот в простых этого делать нельзя, алидада и ось представляют там одно неподвижное целое, каждое измерение потребует отдельной настройки. Теперь напоследок рассмотрим маркировку инструмента, чтобы не путаться и не ожидать от измерений чего-то большего, чем они могут дать.

Марка теодолита включает совокупность цифр и букв, которые будет легко прочитать после нашего небольшого пояснения. В каждом имеется связка буквы «Т» и цифры, это – основа основ и показывает нам, что это действительно Теодолит, а цифры показывают погрешность измерения в секундах, чем они выше, тем больше погрешность. 1 маркирует высокоточные приборы, 2 и 5 – точные, 15 и 30 – технические. Цифра точности стоит после буквы «Т», а если какой-то номер стоит перед этой литерой, она обозначает поколение прибора, то есть его модификацию в заявленной категории предложенной марки.

Как устроен теодолит

Основными узлами теодолита являются:

  1. Корпус.
  2. Зрительная труба.
  3. Система наведения (система регулирующих и настроечных винтов, позволяющих точно установить оси прибора по горизонтали и вертикали, навести зрительную трубу на определенную точку).
  4. Отвес или оптический центрир, служащий для настройки вертикали и точного выбора положения прибора (установки на точку).
  5. Штатив (тренога, трипод) для установки прибора в рабочем положении на грунт.

Основной элемент прибора – зрительная труба ,

при помощи которой производится точное наведение на определенную точку, определение параметров ее расположения относительно вертикали, горизонтали или другой точки с известными параметрами.

Строение теодолитаосновано на системе наведения основного элемента конструкции – визирной трубки (или зрительной трубы) . Она установлена на специальной U-образной подставке и может перемещаться вокруг горизонтальной оси. Изменения наклона зрительной трубы отображаются на шкале вертикального круга.

В свою очередь, подставка вместе с трубой может поворачиваться вокруг вертикальной оси. Изменения положения или направления зрительной трубы отображаются на шкале горизонтального круга. Все положения трубы могут быть зафиксированы или скорректированы при помощи винтов тонкой настройки, от качества наведения зависит точность результата.

Установка на грунте производится с помощью штатива – треноги. Для настройки горизонтали используется отвес и настроечные винты, расположенные в нижней части корпуса.

Все, для чего предназначен теодолит , это определение вертикальных или горизонтальных углов, позволяющее вычислить расстояние между точками, разницу уровней точек по вертикали. Точность измерений зависит от двух параметров:

  1. Качество прибора.
  2. Точность вычислений.

Внимание! Оптический теодолит не дает окончательных данных, большинство значений получаются путем последующей обработки, расчетов. В этом заключена ключевая особенность прибора, отличающего его от более современных типов

Классификация устройств

Теодолиты имеют несколько разновидностей. Это:

  1. Оптические теодолиты. Устройства этого типа являются наиболее распространенными. Они точны и надежны для использования в полевых условиях. Теодолиты этого вида пользуются популярностью среди геодезистов. Они имеют ряд преимуществ перед электронными собратьями: не нуждаются в элементах питания для работы и их легко применять. Оптические теодолиты могут выполнять работу в достаточно широком температурном диапазоне, даже при отрицательной температуре. Теодолиты этого вида имеют минимальные возможности. Отчеты выполняются по угломерной шкале. Если инструмент не содержит внутреннюю память, то необходимо будет обзавестись полевым журналом, в который будут заноситься все данные.
  2. Лазерные теодолиты тоже не отличаются сложностью эксплуатации. В таком приборе используется лазерный луч, который служит точным указателем. В устройстве объединены функции двух устройств – визира и высокочастотного электронного инструмента для измерений. Прибор оборудован мощным процессором, который выполняет все расчеты и результаты выводит на дисплей устройства. Легкость использования и удобство такого теодолита очевидны.
  3. В цифровых теодолитах не применяют вертикальные и горизонтальные круги, содержащие поградусную разметку. Вместо них используются штрих-кодовые диски. Прибор выполняет замеры автоматизированным способом. Конструкция такого прибора содержит запоминающее устройство. Теодолит хранит данные во внутренней памяти. С цифровыми теодолитами не следует работать в условиях сложного климата и при низких температурах, поскольку эти устройства содержат источники питания и ЖК-дисплей.
  4. Фототеодолиты и кинотеодолиты относятся к категории инструментов, имеющих специфическое назначение. Конструкция первых объединяет в себе теодолит и фотокамеру, которая определяет топографические координаты. Основное назначение кинотеодолитов – фиксация траектории перемещения объектов как на земле, так и в воздухе.

Измерительные устройства

Основными наиболее распространёнными измерительными устройствами для вычисления разных расстояний, определения углов и азимута являются:

  • тахеометры;
  • теодолиты;
  • нивелиры.

Самым простым по функциям устройством считается нивелир. Как правило, с его помощью вычисляют и определяют вертикальные углы.

Когда требуется узнать не только вертикальный, но и горизонтальный угол, применяется уже теодолит.

А самым универсальным измерительным прибором является тахеометр. С его помощью собрать и обработать данные, а после произвести расчёты на их основе, можно гораздо быстрее. Он к тому же позволяет вычислять расстояния до точек, различных объектов и прочих целей.

Теодолит

Главная задача теодолита определить направления и с максимальной точностью измерить между ними углы.

Применяется этот прибор в различных сферах:

  • в геодезии;
  • в горной инженерии;
  • в строительстве (как зданий, так и дорог и прочего);
  • в топографии.

Теодолит включает в себя следующие элементы:

  • зрительную трубу оптическую: для наблюдения, наводя её на проектную точку;
    • обратное наблюдение: изображение перевёрнуто;
    • прямое наблюдение: изображение в нормальном положении.
  • лимбы: шкалы (круглые), расположенные по горизонтали или вертикально;
  • микрометр: микроскоп, чтобы снимать отсчёты;
  • отвес: для точности расположения устройства относительно опорной проектной точки, может быть оптическим или механическим;
  • цилиндрический уровень.

По назначению бывают:

  • горные: в отличие от полевых более мобильные и прочные, так как созданы для съёмки в тяжёлых подземных условиях, по принципиальному устройству не отличаются от обычных;
  • полевые.

По степени точности теодолиты могут быть:

  • высокоточными;
  • техническими;
  • точными.

По принципу работы бывают:

  • гиро-, кино- и фототеодолиты;
  • оптические;
  • электронные.

Тахеометр

Чаще всего тахеометры используют в своей работе геодезисты. Помимо них, приборы используют в следующих сферах:

  • кадастровые работы и картография;
  • строительство;
  • топографические съёмки местности.

С их помощью определяют подробную информацию о нужном участке на местности. Они позволяют узнать:

  • высоту объектов на расстоянии;
  • параметры тех или иных измерений (относительно базовой линии);
  • расстояние между отдельно стоящими объектами;
  • точные координаты для заданной точки или какого-либо объекта.

По конструктивным особенностям приборы делятся на следующие типы:

  • интегрированные: все элементы прибора составляют единую общую конструкцию;
  • модульные: всё элементы прибора возможно поменять, благодаря отдельной сборке;
  • неповторительные: лимбы и прочие детали закреплены наглухо, их самостоятельная замена невозможна.

По принципу работы тахеометры могут быть:

  • автоматическими;
  • оптическими (специалисты в основном предпочитают этот вид приборов);
  • электронно-оптическими.

Среди ряда особенностей функционирования конкретных моделей теодолитов, стоит обращать внимание на возможность производить измерения против солнца, а также сквозь ветви деревьев, кустов или рабицу

Нивелир

Слово «нивелир» в переводе с французского значит «уровень». С его помощью можно определить превышение между проектными точками, то есть разницу высот между ними.

По степени точности измерений приборы также могут быть:

  • точными;
  • техническими;
  • высокоточными.

Нивелиры можно разделить между собой на следующие виды:

  • Электронные.
    • Лазерные. Измерения происходят с помощью луча лазера и особой рейки. Такой вид практически не применяют для съёмки мелкого масштаба, так как в этом случае результаты точнее дадут оптические приборы.
    • Цифровые. Чтобы процесс вычислений и измерений шёл автоматически, а также полученные данные сохранялись, они оснащены особой рейкой и встроенным процессором.
  • Оптическо-механические. Прибор в основном фиксируется на штативе, имеет уровень особой чувствительности и зрительную трубу с поворотным механизмом. Расстояние определяется по рейке из дерева или металла со шкалой, с помощью нитяного дальномера.

Конструктивные характеристики

Теодолиты менялись со временем. Самые первые образцы имели в центре угломерного круга линейку на острие иглы, которая свободно на нем вращалась. На линейке имелись вырезы, также на них были натянутые нити, выступающие в роли отсчетных индексов. А центр угломерного круга устанавливался в вершину угла и крепко закреплялся.

При повороте линейки ее совмещали с первой стороной угла, далее брался отсчет по шкале угломерного круга. А потом линейка совмещалась с другой стороной угла, и брался второй отсчет. Разница двух значений соответствует значению угла. С целью совмещения линейки с разными частями угла использовали простые визиры.

В наши дни конструкция прибора значительно усовершенствовалась. Так, для совмещения линейки со сторонами угла используют трубу, которая двигается по высоте и азимуту. Для отсчета также используется специальное приспособление, его современная конструкция, которая в отличие от своих «предков» покрыта защитным кожухом из металла.

Для обеспечения плавных вращений подвижных элементов применяется осевая система, сами же движения регулируются посредством наводящих и зажимных винтов. Теодолит устанавливается на земле на штативе, а центр с отвесной линией совмещен посредством нитяного отвеса или оптического центрира.

Стороны угла, который подлежит измерению, проектируется на плоскость круга с помощью вертикальной движущейся плоскости (коллимационной). Она образуется через визирную ось трубы при ее вращении вокруг своей оси. Визирная ось является воображаемой линией, что проходит через центр нитевой сетки и оптический центр объектива.

Элементы прибора

Теодолит включает в себя такие составные элементы:

  • лимб — это угломерный круг, имеющий деления от 0 до 360 градусов, во время измерений играет роль рабочей меры;
  • алидада — подвижная часть конструкции, которая несет систему отсчитывания по кругу и удерживает визирную трубу;
  • зрительная труба — она прикрепляется подставками к алидадной части;
  • осевая система — помогает двигаться алидадной части и лимбу вокруг оси;
  • вертикальный круг — помогает измерять вертикальные углы;
  • подставка, оснащенная несколькими подъемными винтами;
  • наводящие и зажимные винты подвижных частей. Наводящие также называются микрометренными, а зажимные — закрепительными;
  • штатив и крючок для отвеса, вместе с площадкой под подставку и становым винтом;
  • винт перестановки круга;
  • уровни для вертикального и горизонтального круга;
  • винт фокусировки;
  • микроскопический окуляр для отсчетного прибора.

Вращения в теодолитах имеют три разновидности:

  • движение трубы;
  • лимба;
  • алидады.

Движение трубы и алидады при этом снабжено наводящим и зажимным винтом. Движение лимба может осуществляться разными путями. В теодолитах повторительного типа лимб двигается исключительно вместе с алидадой, а в некоторых моделях лимб двигается посредством двух винтов, которые работают только при зажатом алидадном винте. Есть также варианты, где лимб посредством специальной защелки скрепляется с алидадой, и их совместное вращение регулируется за счет винтов.

Особенности электронных моделей

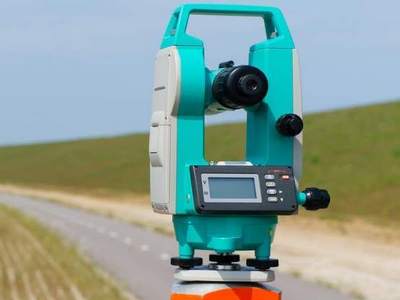

Электронные теодолиты являются современными приборами для измерения углов. Их применение исключает ошибки при снятии отсчета, поскольку значения отображаются на специальном экране в виде цифр. Отображение осуществляется за счет того, что в горизонтальный и вертикальный круги встроены специальные датчики.

Работать с таким устройством намного проще, чем с обычным. Некоторые электронные модели оснащены дополнительными функциями для автоматизации работы. Однако простые оптические конструкции в некоторых ситуациях все же более предпочтительны:

  • они не нуждаются в подзарядке;
  • способны стабильно работать даже в экстремальных условиях.

А вот устройства электронного типа нельзя использовать в условиях низких температур (менее 30 градусов ниже нуля).

Устройство теодолита – составные части и их назначение

Это приспособление позволяет замерять углы в пространстве с высокой точностью, работает как в горизонтальной плоскости, так и в вертикальной.

Обычно действует относительным методом, то есть за основу берется какой-то эталонный объект, а уже по нему ведется отсчет искомого угла.

Шкала, по которой наблюдается результат, представлена в виде горизонтального и вертикального кругов.

Находится вся конструкция на подставке, на которой имеются регулировочные винты для управления основными узлами.

Человек производит измерение углов теодолитом через зрительную трубу, которая управляется винтами.

Они позволяют правильно навести окуляр на объект и закрепить саму трубу в нужном положении, когда контрольная точка была найдена.

Лимб и алидада – это функциональные части горизонтального круга, которые активно используются, когда мы делаем измерение горизонтальных углов теодолитом.

Лимб – неподвижное стеклянное кольцо с делениями на 360 градусов, а алидада вращается вместе с примыкающей частью прибора и выставляет таким образом отсчет.

Основные части теодолита нам уже известны, но нельзя игнорировать приспособления, с помощью которых мы можем быть уверены в надежности снимаемых показаний. Например, контролировать степень горизонтальности установки прибора помогает цилиндрический уровень, а оптический центрир не даст нам упустить точку отсчета и убедит нас в том, что мы центрированы ровно над ней. А сами отсчеты снимаются по микроскопу, это финальный этап работы замерщика.

Разница между теодолитом и нивелиром

Разница между этими приборами состоит в назначении и выполняемых функциях. Теодолит создан для измерения углов.

Нивелир производит определение горизонтальных (или вертикальных) линий или плоскостей, осуществляет сравнение имеющихся поверхностей с условной горизонталью.

При этом, если сопоставить возможности, которыми обладают теодолит и нивелир, разница оказывается в пользу теодолита.

Он способен выполнять функции нивелира, и на практике зачастую так и происходит. В то же время, нивелир имеет лишь контрольные функции, для сложного измерения он не предназначен. При этом, более простое устройство прибора означает большую надежность и устойчивость работы.

Во время подготовительного периода или при проведении работ, не имеющих первостепенной важности, нивелир оказывается надежным и точным помощником. Возможности, которыми обладает теодолит или его разновидности, весьма важны для практической и научной деятельности. Привязка к местности и координатной сетке — важное условие для точных и ответственных работ, когда ошибка может стоить очень дорого

Привязка к местности и координатной сетке — важное условие для точных и ответственных работ, когда ошибка может стоить очень дорого

Возможности, которыми обладает теодолит или его разновидности, весьма важны для практической и научной деятельности

Привязка к местности и координатной сетке — важное условие для точных и ответственных работ, когда ошибка может стоить очень дорого

Устройство теодолита

Основные элементы из которых состоит теодолит:

  • Лимбы с градусными и минутными делениями (горизонтальный и вертикальный).
  • Алидада – подвижная часть теодолита, к которой крепится система отсчитывания по лимбу и визирному устройству.
  • Зрительная труба (визирное устройство) с закрепительным и наводящим винтами.
  • Отвес для центрирования над точкой. Может быть, как оптическим, так и лазерным.
  • Трегер (подставка) с подъемными винтами и круглым уровнем для горизонтирования теодолита.
  • Микроскоп для снятия отсчетов.

Комплектация теодолита зависит от области, в которой он будет применяться. Он может быть дополнен ориентиром-буссолем, дальномерными насадками, визирными маркерами и пр. В некоторых работах используются узкоспециализированные теодолиты: маркшейдерские, астрономические, гироскопические.

Как проверить теодолит

Для правильной, точной работы прибора требуется качественная настройка его положения и соответствия осей. Для этого проводятся регулярные проверки и юстировки

, позволяющие точно установить прибор, обеспечить правильное положение осей и плоскостей.

Проверка производится поэтапно:

  1. Установка на точку. Положение треноги настраивается таким образом, чтобы отвес точно указывал на точку с известными параметрами (точку стояния), отмеченную на грунте.
  2. Установка горизонтальной плоскости. Производится настройка горизонтали по пузырьковому уровню, затем прибор разворачивается на 180° и вновь настраивается. Приемлемым положением считается несоответствие положения пузырька не более 1 деления.
  3. Установка визирной оси. Выбирается и замеряется отдаленная точка. Затем труба поворачивается на 180°, прибор разворачивается и вновь производятся измерения (иначе говоря, производится измерение параметров точки при положениях КП или КЛ). Затем лимб открепляют и разворачивают на 180°, после чего все операции повторяются. Полученные значения рассчитываются по специальной методике, результат должен соответствовать паспортным значениям. При обнаружении расхождений производится настройка перпендикулярности визирной оси или оси вращения трубы.

Все проверки или юстировки производятся перед тем, как пользоваться теодолитом. Для настройки оптики прибор направляется в специализированную мастерскую или на завод.

Как пользоваться теодолитом — пошаговая схема

Шаг 1: Шаг 1. Установка теодолита

Наверняка вы догадались, что нам нужна точка отсчета, именно это и будет нашей задачей на первом шаге. Находим на местности ровную поверхность, принимая ее за начальную точку, по ней и центрируем прибор с помощью уровней и зажимных винтов на подставке. В итоге нужно получить исключительно горизонтальное положение прибора.

Шаг 2: Шаг 2. Ловим объект

Визиром находим цель, а винтами наводим измерительную сетку более точно, чтобы установить центр объекта. На все это можно смотреть через зрительную трубу, если света вокруг недостаточно, то можно специальным зеркальцем немного улучшить ситуацию (кто хоть раз работал с микроскопом, должен владеть этим приемом). Когда центр выставлен, окуляром микроскопа фиксируем его значение.

Шаг 3: Шаг 3. Обработка результатов

Одним измерением лучше всего не обходиться, сделайте измерение несколько раз, причем брать нужно новый отсчет, например, сдвинув его на известную вам величину, допустим 90 градусов. Если новые измерения будут отличаться от предыдущих ровно на 90 градусов, то результат можно фиксировать окончательно, если нет, то следует сделать еще пару таких измерений с разным отсчетом и вычислить среднее значение.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
