Температура плавления свинца

Характеристики свинца

На нашей планете содержится 0,0016% этого металла от совокупной массы земной коры. Этот показатель хоть и небольшой, однако, если его сравнивать с иными химическими элементами — висмутом, золотом, ртутью, то свинец находится на гораздо более высокой позиции.

Преимущественный источник сырьевого материала — сульфидные полиметаллические руды

. Металл имеет следующие качества:

• мягкость;
• невысокая температура плавления;
• обрабатывать этот металл можно и самостоятельно.

Этот материал характеризуется грязно-сероватым оттенком

. На участке среза металл имеет синеватый отлив, который постепенно становится тусклым. Это связано с окислительным процессом, который происходит благодаря влиянию кислорода. На срезе при этом формируется оксидный слой.

Это тяжёлый металл, его плотность составляет 11,34 г/см³

. Этот показатель примерно в полтора раза выше, нежели у обыкновенного железа. Помимо всего прочего, свинец также относится к наиболее мягким металлам.

Его поверхность с лёгкостью царапается даже обыкновенным ножиком или ногтём. Свинец является крайне гибким, расплющить этот металл можно обыкновенной киянкой или молотком. А ещё он нередко используется для литья или плавления своими руками.

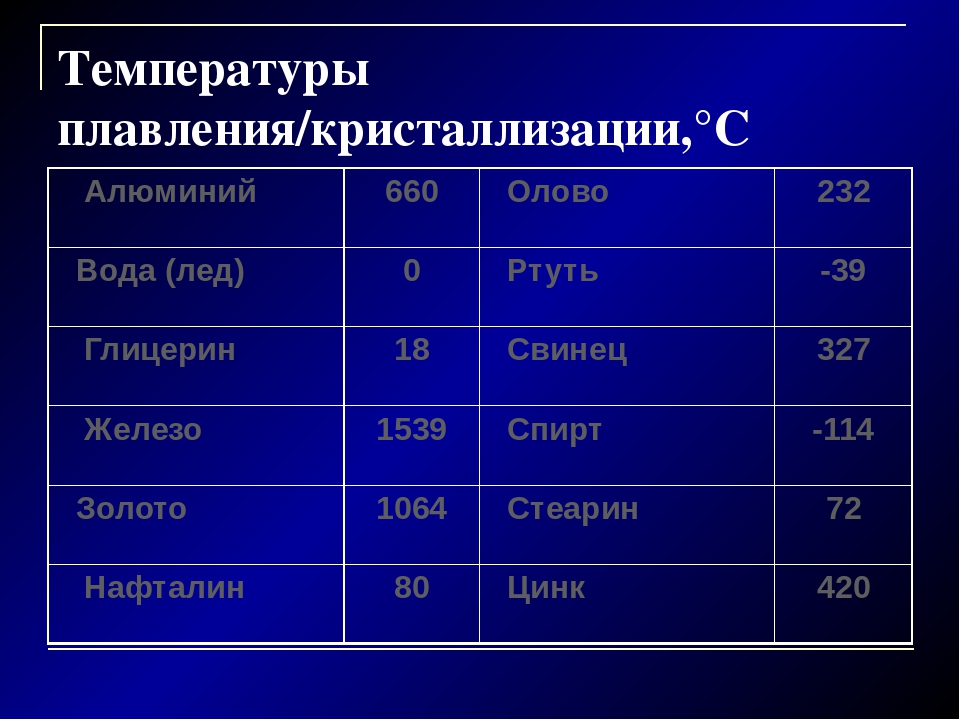

Температура плавления

Температурные показатели, при которых свинец начинает закипать — 1751 градус.

Этот металл начинает плавиться при температуре 327,46 градуса по шкале Цельсия

. Его литьевые качества полностью сохраняются в пределах от четырёхсот до четырёхсот пятидесяти градусов.

А оксидная плёнка, защищающая материал от воздействия коррозии, начинает плавиться лишь при температуре в 850 градусов Цельсия, что затрудняет сваривание этой разновидности металла с другими. Кроме того, уровень летучести свинца существенно увеличивается при температуре в 700 градусов.

Материал отлично обрабатывается и в охлаждённом виде. Из него можно сделать тонкий слой фольги. Если на этот металл воздействует давление в 2 тонны на квадратный сантиметр, то он приобретает вид монолита.

Проволоку же из него делают посредством продавливания в фильере. Низкая степень прочности на разрыв не позволяет пользоваться обыкновенным волочением для этой цели.

Для начала нужно найти ёмкость. Будет отлично, если ручка сосуда будет сделана из какого-нибудь жароустойчивого материала. Для этой цели можно воспользоваться старым кофейником или чайником.

Материал можно плавить и в устаревшей посуде, сделанной из чугуна, пользуясь глубокой и длинной ложкой для заливки

Если поблизости нет подходящей ёмкости, то можно применить и обыкновенную консервную «жестянку». Однако, здесь следует пользоваться пассатижами

, которые будут использоваться для снятия раскалённой посуды с пламени и заливки материала в форму.

Не забывайте, что во время работы нужно быть предельно осторожным. Чтобы упростить процедуру, на одной стороне банки можно сделать небольшой желобок

. В таком случае раскалённый металл будет выливаться тоненькой струйкой чётко в необходимое место.

Очищенный от примесей материал можно помельчить, чтобы он расплавился как можно скорее. Ёмкость нужно надёжным образом поставить над горелкой и как следует прогреть

. Это нужно сделать для того чтобы избавить поверхность от лишних примесей и влаги.

Процедура плавки

Не нужно пытаться расплавить сразу весь подготовленный свинец, ведь взаимодействовать с раскалённой поверхностью ёмкости будет лишь самый нижний слой.

Сначала расплавьте два-три куска, чтобы сформировалась лужица, после чего постепенно накидывайте новый материал

. Так у вас появится возможность сделать рабочую площадь более объёмной.

После плавления с поверхности металла нужно убрать слой мусора, примесей и шлака

. Заливка должна осуществляться в нагретую форму. А также свинец характеризуется оперативным застыванием. Материал быстро утрачивает текучесть, становится более густым, в связи с чем не может полностью наполнить собой форму.

Изотопы

Весь свинец в основном является смесью изотопов 204Pb, 206Pb, 207Pb, 208Pb. Эти изотопы не радиоактивны, то есть стабильны. Свинец — последний элемент в периодической таблице, у которого существуют стабильные изотопы, элементы после свинца стабильных изотопов не имеют (хотя висмут-209 на практике можно считать стабильным, т.к. его период полураспада примерно в миллиард раз больше возраста Вселенной). Изотопы 206Pb, 207Pb, 208Pb являются радиогенными и образуются в результате радиоактивного распада соответственно 238U, 235U и 232Th. Изотоп 208 82Pb126 является одним из пяти существующих в природе дважды магических ядер. Схемы радиоактивного распада имеют вид:

238U → 206Pb + 84He; 235U → 207Pb + 74He; 232Th → 208Pb + 64He.

Уравнения распада имеют вид соответственно:

206 P b = 238 U ( e λ 8 t − 1 ) , {\displaystyle ^{206}{\mathsf {Pb}}=^{238}{\mathsf {U}}(e^{\lambda _{8}}t-1),} 207 P b = 235 U ( e λ 5 t − 1 ) , {\displaystyle ^{207}{\mathsf {Pb}}=^{235}{\mathsf {U}}(e^{\lambda _{5}}t-1),} 208 P b = 232 T h ( e λ 2 t − 1 ) , {\displaystyle ^{208}{\mathsf {Pb}}=^{232}{\mathsf {Th}}(e^{\lambda _{2}}t-1),}

где 238U, 235U, 232Th — современные концентрации изотопов; λ 8 = 1,551 25 ⋅ 10 − 10 {\displaystyle \lambda _{8}=1{,}55125\cdot 10^{-10}} год−1, λ 5 = 9,848 5 ⋅ 10 − 10 {\displaystyle \lambda _{5}=9{,}8485\cdot 10^{-10}} год−1, λ 2 = 4,947 5 ⋅ 10 − 11 {\displaystyle \lambda _{2}=4{,}9475\cdot 10^{-11}} год−1 — постоянные распада атомов соответственно урана 238U, урана 235U и тория 232Th.

Кроме этих изотопов, известны и нестабильные изотопы 194Pb — 203Pb, 205Pb, 209Pb — 214Pb. Из них наиболее долгоживущие — 202Pb и 205Pb (с периодами полураспада 52,5 тысяч и 15,3 млн лет). Короткоживущие изотопы свинца 210Pb (радий D), 211Pb (актиний B), 212Pb (торий B) и 214Pb (радий B) имеют периоды полураспада соответственно 22,2 года, 36,1 мин, 10,64 ч и 26,8 мин (в скобках приведены редко используемые исторические названия этих изотопов); эти четыре радиоактивных изотопа входят в состав радиоактивных рядов урана и тория и, следовательно, также встречаются в природе, хотя и в крайне малых количествах.

Количество ядер изотопа 204Pb (нерадиогенного и нерадиоактивного) является стабильным, в минералах свинца концентрация 204Pb во многом зависит от концентрации радиогенных изотопов, образованных как в процессе распада радиоактивных ядер, так и в процессах вторичного преобразования свинецсодержащих минералов. Поскольку число радиогенных ядер, образовавшихся в результате радиоактивного распада, зависит от времени, то и абсолютные, и относительные концентрации зависят от времени образования минерала. Этим свойством пользуются при определении возраста горных пород и минералов.

Распространённость изотопов свинца

Изотоп	204Pb	206Pb	207Pb	208Pb
Содержание в природе (в %)	01,40	024,10	22,1	52,4

Свинец, состав которого приведён в таблице, отражает изотопный состав свинца преимущественно в галенитах, в которых урана и тория практически нет, и породах, преимущественно осадочных, в которых количество урана находится в кларковых пределах. В радиоактивных минералах этот состав существенно отличается и зависит от вида радиоактивного элемента, слагающего минерал. В урановых минералах, таких, как уранинит UO2, настуран UO2 (урановая смолка), урановые черни, в которых существенно преобладает уран, радиогенный изотоп 206Pbрад существенно преобладает над другими изотопами свинца, и его концентрации могут достигать 90 %. Например, в урановой смолке (Сан-Сильвер, Франция) концентрация 206Pb равна 92,9 %, в урановой смолке из Шинколобве (Киншаса) — 94,25 %. В ториевых минералах, например, в торите ThSiO4, существенно преобладает радиогенный изотоп 208Pbрад. Так, в монаците из Казахстана концентрация 208Pb равна 94,02 %, в монаците из пегматита Бекета (Зимбабве) — 88,8 %. Имеется комплекс минералов, например, монацит (Ce, La, Nd), циркон ZrSiO4 и др., в которых в переменных соотношениях находятся уран и торий и соответственно в разных соотношениях присутствуют все или большинство изотопов свинца. Следует отметить, что в цирконах содержание нерадиогенного свинца крайне мало, что делает их удобным объектом для уран-торий-свинцового метода датирования (цирконометрия).

У какого металла самая высокая температура плавления

Вольфрам – самый тугоплавкий металл, 3422 °C (6170 °F).

Твердый, тугоплавкий, достаточно тяжелый материал светло-серого цвета, который имеет металлический блеск. Механической обработке поддается с трудом. При комнатной температуре достаточно хрупок и ломается. Ломкость металла связана с загрязнением примесями углерода и кислорода.

Вольфрам можно получить из руды, благодаря сложным химическим переработкам, в качестве порошка. Используя прессование и спекание, из него создают детали обычной формы и бруски.

Вольфрам — крайне стойкий элемент к любым температурным воздействиям. По этой причине размягчить вольфрам не могли более сотни лет. Не существовало такой печи, которая смогла бы нагреться до нескольких тысяч градусов по Цельсию. Ученым удалось доказать, что это самый тугоплавкий металл. Хотя бытует мнение, что сиборгий, по некоторым теоретическим данным, имеет большую тугоплавкость, но это лишь предположение, поскольку он является радиоактивным элементом и у него небольшой срок существования.

Подготовка к плавлению свинца

Прежде чем плавить свинец нужно подготовиться к проведению технологического процесса. Подготовка представляет собой несколько этапов:

Подготовить емкость для плавки. Она должна быть изготовлена из жаростойкого материала, иметь ручки. Можно изготовить канавку, по которой будет стекать расплавленная масса.
Купить необходимое количество свинца. Для этого можно обратиться в любую компанию перерабатывающую металл

Важно выбирать металла с минимальным количеством примесей.
Большие куски свинца измельчить.

В качестве нагревательного элемента можно использовать газовую горелку, мангал, муфельную печь.

Нельзя забывать про соблюдения правил техники безопасности. К ним относятся:

1. При работе использовать защитную робу, перчатки, очки, респиратор.
2. Не допускать попадания влаги в расплавленный металл.
3. Наладить хорошую вентиляцию в помещении.
4. Убрать из рабочей зоны легковоспламеняющиеся материалы, горючие жидкости.
5. Перед заливкой расплавленного металла, нужно проверить форму. Она не должна быть влажной, чтобы исключить расплескивание.

При плавке свинец выделяет ядовитые испарения, которые могут усугубить различные заболевания после попадания в организм. Если после проведения рабочего процесса появились неприятные ощущения, головокружение, слабость, необходимо обратиться к врачу.

Ручная газовая горелка

Характеристики отдельных марок

Все представители категории относятся к легкоплавким припоям. Оловянно-свинцовые сплавы при любом соотношении исходных металлов плавятся при температуре до 450 °С. Характеристики припоев ПОС регламентированы ГОСТом.

Производители поставляют припойную продукцию:

• в литых чушках;
• в виде проволочных изделий;
• лентообразной фольги;
• трубчатой продукции с флюсами внутри;
• порошков или пастообразной массы.

Больше половины олова

В сплаве, содержащем 90 % олова, остальную часть массы составляет свинец. Припой ПОС-90 имеет температуру плавления 220 ℃.

Применяется для пайки изделий, которые впоследствии будут подвергаться гальванической обработке золотом или серебром.

Оловянно-свинцовый припой с 61 % олова имеет более доступную температуру плавления, равную 191 °С. ПОС-61 используется для изготовления тонких контактов деталей из медных и стальных сплавов в различных измерительных приборах. Места нанесения сплава не должны подвергаться сильному нагреванию.

Припой модно применять для пайки проводов, имеющих толщину до 0,08 мм, в обмотке. Он может подвергаться действию токов высокой частоты.

Припой используют во всех ситуациях, требующих большой прочности и надежности соединения радиоэлементов, компонентов микросхем. Им можно паять провода, защищенные оболочкой из поливинилхлорида.

Оловянно-свинцовый припой, содержащий равные доли двух металлов, обозначается как ПОС-50. Он плавится при температуре 222 ℃. Применим во всех ситуациях, где может использоваться ПОС-61.

Отличие сводится к тому, что данный припой имеет более высокую температуру плавления. Если контакт может нагреваться это качество будет полезным.

Меньше половины олова

Швы, для которых велика вероятность нагрева до еще более высоких температур, следует паять посредством припоя ПОС-40. Температура плавления оловянно-свинцового сплава, содержащего от 39 % до 41 % олова, составляет 238 °С.

Обращаем внимание на то, что представленные показатели характерны для окончательного плавления сплава. Начинается процесс при несколько более низких температурах

Сплав предназначен для работы с проводами, деталями из разных металлов. Образующийся шов имеет меньший запас прочности, чем соединения, полученные сплавами с большей массовой долей олова. Припой используют для получения соединений, не подвергающихся большой механической нагрузке.

Еще большую температуру окончательного расплавления имеет сплав ПОС-30. Она равна 256 ℃.

Этот оловянно-свинцовый припой используется для пайки швов, не подлежащих нагрузке, из медных и стальных материалов.

Припой ПОС-18 окончательно расплавляется при 277 ℃. Образующийся шов имеет небольшую механическую устойчивость.

Представленный оловянно-свинцовый сплав можно применять для лужения, пайки ненагружаемых медных деталей, изделий из оцинкованного железа.

Оловянно-свинцовый сплав, содержащий всего 10 % олова, имеет максимальную в этом ряду температуру плавления, равную 299 ℃, и минимальную прочность.

ПОС-10 может использоваться для пайки, лужения контактов на поверхности приборов реле. ГОСТ позволяет применять состав для обработки контрольных точек в топках паровозов. В настоящее время паровозы остались уже только в музеях, иногда их приходится ремонтировать, реставрировать.

Процесс плавки

В качестве источника тепла для расплавления лома используют:

• костер, над ним устанавливают подставку для плавильни;
• паяльную лампу, ее фиксируют в стационарном положении;
• газовую горелку, ей металл разогревают и снизу, и сверху, попеременно;
• кухонную плиту (газовую или электрическую).

Емкость устанавливают так, чтобы языки пламени не выходили за площадь дна.

Плавка свинца начинается с подготовительного этапа: нужно приготовить плавильную емкость, измельчить лом. Его очищают от примесей, возможной влаги, загрязнений. Затем разрезают на небольшие кусочки ножом или ножницами по металлу. Ломать свинцовые куски сложно, они отлично гнутся. Чем мельче будет лом, тем быстрее он расплавится. Его рекомендуют закладывать в плавильную емкость постепенно. Когда кусочки загружают в расплав, снижается риск перегрева расплава до температуры летучести. Не стоит разогревать кусочки до красноватого оттенка, это сигнал, что образуют ядовитые летучие соединения.

Если для расплава используют емкость с толстыми стенками, ее предварительно прогревают. Жесть достаточно просушить. Плавильню заполняют не более, чем на половину, лучше на 1/3. Толстый слой равномерно не прогреется.

Читать также: Пилорама цепная шинная для продольной распиловки бревен

Плавильня должна устойчиво стоять на горелке, не шататься. После расплавления лома на поверхности образуется шапка шлака. Ее снимают перед розливом расплава в форму. Ее предварительно прогревают, чтобы не было резкого температурного контраста. В холодную форму расплав заливается неравномерно. На поверхности литья образуются рытвины, складки, другие дефекты.

Температуры плавления и кипения чистых химических элементов при атмосферном давлении

Обозначения: (Т.Р. тройная точка).

Литература: Bulletin of Alloy Phase Diagrams.

Символ элемента	Температура, плавления, °C	Температура плавления, K	погрешность	Температура кипения, °C	Температура кипения, K
Ac	1051	1324	±50	3200	3473(a)
Ag	961.93	1235.08	—	2163	2436
Al	660.452	933.602	—	2520	2793
Am	1176	1449	—	—	—
Ar	-189.352(T.P.)	83.798(T.P.)	—	-185.9	87.3
As	614(S.P.)	887(S.P.)	—	—	—
At	-302	-575	—	—	—
Au	1064.43	1337.58	—	2857	3130
B	2092	2365	—	4002	4275
Ba	727	1000	±2	1898	2171
Be	1289	1562	±5	2472	2745
Bi	271.442	544.592	—	1564	1837
Bk	1050	1323	—	—	—
Br	-7.25(T.P.)	265.90(T.P.)	—	59.10	332.25
C	3827(S.P.)	4100(S.P.)	±50	—	—
Ca	842	1115	±2	1484	1757
Cd	321.108	594.258	—	767	1040
Ce	798	1071	±3	3426	3699
Cf	900	1173	—	—	—
Cl	-100.97(T.P.)	172.18(T.P.)	—	-34.05	239.10
Cm	1345	1618	—	—	—
Co	1495	1768	—	2928	3201
Cr	1863	2136	±20	2672	2945
Cs	28.39	301.54	±0.05	671	944
Cu	1084.87	1358.02	±0.04	2563	2836
Dy	1412	1685	—	2562	2835
Er	1529	1802	—	2863	3136
Es	860	1133	—	—	—
Eu	822	1095	—	1597	1870
F	-219.67(T.P.)	53.48(T.P.)	—	-188.20	84.95
Fe	1538	1811	—	2862	3135
Fm	-1527	-1800	—	—	—
Fr	-27	-300	—	—	—
Ga	29.7741(T.P.)	302.9241(T.P.)	±0.001	2205	2478
Gd	1313	1586	—	3266	3539
Ge	938.3	1211.5	—	2834	3107
H	-259.34(T.P.)	13.81(T.P.)	—	-252.882	20.268
He	-271.69(T.P.)	1.46(T.P.)	(b)	-268.935	4.215
Hf	2231	2504	±20	4603	4876
Hg	-38.8290	234.314	—	356.623	630
Ho	1474	1747	—	2695	2968
I	113.6	386.8	—	185.25	458.40
In	156.634	429.784	—	2073	2346
Ir	2447	2720	—	4428	4701
K	63.71	336.86	±0.5	759	1032
Kr	-157.385	115.765	±0.001	-153.35	119.80
La	918	1191	—	3457	3730
Li	180.6	453.8	±0.5	1342	1615
Lr	-1627	-1900	—	—	—
Lu	1663	1936	—	3395	3668
Md	-827	-1100	—	—	—
Mg	650	923	±0.5	1090	1363
Mn	1246	1519	±5	2062	2335
Mo	2623	2896	—	4639	4912
N	-210.0042(T.P.)	63.1458(T.P.)	±0.0002	-195.80	77.35
Na	97.8	371.0	±0.1	883	1156
Nb	2469	2742	—	4744	5017
Nd	1021	1294	—	3068	3341
Ne	-248.587(T.P.)	24.563(T.P.)	±0.002	-246.054	27.096
Ni	1455	1728	—	2914	3187
No	-827	-1100	—	—	—
Np	639	912	±2	—	—
O	-218.789(T.P.)	54.361(T.P.)	—	-182.97	90.18
Os	3033	3306	±20	5012	5285
P(white)	44.14	317.29	±0.1	277	550
P(red)	589.6(T.P.)	862.8(T.P.)	(c)	431	704
Pa	1572	1845	—	—	—
Pb	327.502	600.652	—	1750	2023
Pd	1555	1828	±0.4	2964	3237
Pm	1042	1315	—	—	—
Po	254	527	—	—	—
Pr	931	1204	—	3512	3785
Pt	1769.0	2042.2	—	3827	4100
Pu	640	913	±1	3230	3503
Ra	700	973	—	—	—
Rb	39.48	312.63	±0.5	688	961
Re	3186	3459	±20	5596	5869
Rh	1963	2236	—	3697	3970
Rn	-71	202	—	-62	211
Ru	2334	2607	±10	4150	4423
S	115.22	388.37	—	444.60	717.75
Sb	630.755	903.905	—	1587	1860
Sc	1541	1814	—	2831	3104
Se	221	494	—	685	958
Si	1414	1687	±2	3267	3540
Sm	1074	1347	—	1791	2064
Sn	231.9681	505.1181	—	2603	2876
Sr	769	1042	—	1382	1655
Ta	3020	3293	—	5458	5731
Tb	1356	1629	—	3223	3496
Tc	2155	2428	±50	4265	4538
Te	449.57	722.72	±0.3	988	1261
Th	1755	2028	±10	4788	5061
Ti	1670	1943	±6	3289	3562
Tl	304	577	±2	1473	1746
Tm	1545	1818	—	1947	2220
U	1135	1408	—	4134	4407
V	1910	2183	±6	3409	3682
W	3422	3695	—	5555	5828
Xe	-111.7582(T.P.)	161.3918(T.P.)	±0.0002	-108.12	165.03
Y	1522	1795	—	3338	3611
Yb	819	1092	—	1194	1467
Zn	419.58	692.73	—	907	1180
Zr	1855	2128	±5	4409	4682

Виды чугуна

Существует несколько видов чугуна. В него добавляют различные легирующие примеси, которые изменяют характеристики цельного материала. Для этого используют алюминий, хром, ванадий или никель. В дополнение к ним идут и другие примеси. Параметры готовых изделий напрямую зависят от состава сплава. Разновидности:

1. Серый чугун. Считается самым популярным видом. В составе содержится 2,5% углерода, который представляет собой частицу графита или перлита. Обладает высоким показателем прочности. Из серого чугуна делают детали, выдерживающие постоянные нагрузки. Это могут быть зубчатые шестерни, детали корпусов, втулки.
2. Белый чугун. Углерод, содержащийся в составе, представляет собой частицы карбида. На изломе материала остаётся белый след, что соответствует названию. Содержание углерода в среднем более 3%. Хрупкая и ломкая разновидность материала, из-за чего его используют только в статических деталях.
3. Половинчатый. Объединяет в себе характеристики двух предыдущих видов чугуна. Частицы графита и карбида насыщают металл углеродом. Его содержание от 3,5 до 4,2%. Износоустойчивый материал, который используется в машиностроении. Выдерживает постоянное трение.
4. Ковкий чугун. Получается из второй разновидности материала, после проведения отжига. Сплав содержит углерод в виде частиц феррита. Его количество — около 3,5%. Как и половинчатый используется для изготовления деталей в машиностроении.

Видео

И практически минимальную твердость (можно резать ножом). Температура плавления свинцатакова, что его можно расплавить на костре или в домашних условиях. В чистом виде свинец быстро покрывается оксидной пленкой и тускнеет. При свинец инертен к большинству кислот.

Свинца, не имеющего примесей, примерно около 328 градусов. В расплавленном имеет неплохие литейные качества. При заливке свинца в песчаную форму нужно, чтобы металл обладал хорошей жидкотекучестью, с этой целью расплав доводят до температуры, превышающей точку плавления ориентировочно на 100-120 градусов. Легко поддается механической обработке, ковке, высокая пластичность металла позволяет без труда прокатать его до минимальной толщины листа.

Свинца находится в пределах 1749 градусов.

В расплавленном виде имеет заметную летучесть, которая повышается с ростом температуры. Свинцовая пыль, пары оксидов и самого свинца являются ядом для человеческого организма. Наличие в организме 0,3 г свинца или его компонентов приводит к тяжелому отравлению. В процессе кристаллизации свинец подвержен большой усадке, обычно она составляет порядка 3,5%. В земной коре свинец чаще всего содержится в виде соединений, в чистом виде он встречается довольно редко.

Установлено, что главным образом он встречается в виде сульфидов в различных породах.

В качестве примесей в нем могут быть такие элементы, как сурьма, медь, железо, олово, висмут, мышьяк, натрий и пр. Большая часть примесей нежелательна, особенно при изготовлении ответственных деталей, т.к. они приводят к видоизменению химических и механических свойств металла. Цинк и висмут снижают устойчивость свинца к кислотам. Присутствие магния или кальция приводит к повышению прочности, а металл, легированный сурьмой, характеризуется многократным увеличением твердости.

Медь увеличивает стойкость изделия из свинца к воздействию серной кислоты, барий и литий повышают твердость. Температура плавления свинца при наличии примесей не претерпевает значительные изменения. Спектр применения изделий из свинца достаточно широкий. Основными потребителями этого материала считается кабельное и аккумуляторное производство, где он используется в качестве оболочки кабеля и при производстве аккумуляторных пластин.

Из свинца изготавливают дробь и пули. Низкая температура плавления свинца позволяла в прошлые времена охотникам самим делать пули и дробь.

Антикоррозионные способности свинца позволяют применять его для нанесения защитного слоя на предметы, изготовленные из железа. Кроме того, это свойство свинца широко применяется при изготовлении лакокрасочных изделий. Главным компонентом корабельного сурика, которым красят подводную часть корабля, является пигмент, в основе которого лежит свинец.

Свинцовая оболочка кабеля способна защитить от коррозии электрический и телефонный кабель, проложенный под землей и водой, в агрессивной среде. При какой температуре плавится висмут и кадмий, учитывают при изготовлении электрических предохранителей. До сегодняшнего дня востребованы свинцовые аккумуляторы в автомобильной, оборонной и ряде других отраслей экономики. Правда, в последние годы стали активно использовать кадмиево-никелевые аккумуляторы.

Свинец в составе сплавов широко применяется при изготовлении баббитовых подшипников, припоя из олова и свинца, типографских сплавов. Листы, изготовленные из свинца, экранируют рентгеновские лучи и Авария, произошедшая в 1986 году на Чернобыльской АЭС, сопровождалась интенсивным радиоактивным излучением, для того чтобы остановить процесс в реакторе, использовали мешки с дробью и болванками свинца.

Для защиты людей, находящихся на вертолетах, подающих этот груз, были использованы свинцовые листы. Уникальные свойства свинца в этом случае оказались незаменимыми.

Свинец расплавить не очень сложно. Сделать это можно и самостоятельно, воспользовавшись ёмкостью из алюминия или тонкостенной стали.

Этот металл плавится при невысокой температуре, достичь которую можно посредством обыкновенной газовой конфорки или электрической плиты.

Типы сплавов

В зависимости от интенсивности нагрева, требуемого для перехода металла из одного состояния в другое, сплавы разделяют на несколько видов.

Легкоплавкие. Их обработка может производиться даже без специального оборудования. Температура плавления стали в градусах Цельсия составляет 600. К числу легкоплавких металлов относятся свинец, олово и цинк.

Особого внимания заслуживает ртуть, способная переходить в жидкое состояние при -39°С.

Среднеплавкие. Температура плавления сталей находится в пределах 600°С-1600°С. К этой категории относятся алюминий, медь, олово, некоторые виды нержавейки и различные сплавы с небольшим содержанием хрома. Среднеплавкие соединения получили наибольшее распространение в промышленности и в быту.

Тугоплавкие. Соединения, входящие в данную категорию, способны переходить из твердого состояния в жидкое при нагреве свыше 1600°С. Это высоколегированные металлы, в состав которых входят вольфрам, титан и хром. Благодаря этим добавкам металл приобретает повышенную прочность, устойчивость к коррозии и химическим воздействиям. В частности, к тугоплавким сплавам относится нержавейка.

При наиболее низких температурных показателях плавятся щелочные металлы. Соответственно, для перехода в жидкое состояние не щелочных металлов температурный диапазон значительно увеличивается.

Градус кипения

В процессе нагрева материала важно не достичь его кипения, при котором из жидкого состояния он переходит в газообразное. Поэтому градус кипения является не менее важным технологическим показателем

Градус кипения, как правило, вдвое выше градуса, при котором материалы расплавляются, и определяется при нормальном атмосферном давлении. При увеличении давления увеличивается и интенсивность нагрева. При уменьшении давления показатели уменьшаются.

Особенности углеродистой стали

Углеродистые соединения являются основным видом продукции, производимой на металлургических комбинатах. Кроме железа, в их состав входит углерод. Его концентрация не должна превышать 2,14%. В них присутствует небольшое количество примесей и легирующих компонентов в виде марганца, кремния и магния. Такие добавки позволяют улучшить их физические и химические показатели.

В зависимости от концентрации углерода углеродистые соединения делятся на следующие виды:

• низкоуглеродистые (содержание углерода не превышает 0,29%);
• среднеуглеродистые (до 0,6%);
• высокоуглеродистые (более 0,6%).

Углеродистые соединения используются в различных промышленных отраслях. В зависимости от сферы применения в них добавляются легирующие компоненты, позволяющие достичь специфических свойств, включая жаропрочность, коррозийную стойкость и пр. По этим критериям они подразделяются на следующие категории:

В инструментальные добавляется марганец, позволяющий значительно повысить качество металла. Температура плавления углеродистой стали составляет 1535°С.

Особенности легированной стали

В состав легированных соединений вводят дополнительные компоненты. В определенных количествах они придают им требуемые свойства. В зависимости от концентрации таких элементов они подразделяются на следующие виды:

• низколегированные (с концентрацией 2,5%);
• среднелегированные (до 10%);
• высоколегированные (свыше 10%).

За счет добавления дополнительных компонентов удается повысить прочность, коррозийную стойкость и улучшить другие характеристики. В качестве легирующих компонентов выступают хром, медь, никель, азот, ванадий и пр. Температура плавления легированной стали колеблется в пределах 1400°С-1480°С.

Особенности нержавейки

Нержавейка – это сплав, устойчивый к сухой и влажной коррозии, и невосприимчивый к воздействию агрессивных веществ. Чтобы придать ему необходимые свойства, в металл добавляются различные легирующие компоненты в виде хрома, никеля, магния, титана и пр. Температура плавления нержавеющей стали по Цельсию составляет 1350-1500 градусов.

Ниже представлена таблица, в которой указана температура плавления жаропрочной нержавеющей стали наиболее популярных марок.

Особенности инструментальной стали

Этот материал предназначен исключительно для изготовления инструментов. От конструкционного он отличается увеличенным содержанием углерода в количестве более 0,7%. Такие соединения в основном используются в машиностроении для обработки чермета и цветмета. Температура плавления нержавеющей стали, предназначенной для изготовления инструмента, составляет 1500°С.

Переплавка в кустарных условиях

• Свинец, температура плавления которого низкая, позволяет его использование для литья разнообразных поделок, грузил для рыбалки в домашних условиях. Формировать расплав несложно, но при этом необходимо соблюдать элементарную безопасность и внимательность.
• Плавку металла следует проводить в хорошо проветриваемом помещении. Источником тепла можно выбрать ручную горелку, а в качестве сосуда использовать емкость из более прочного и устойчивого к нагреванию металла.
• Поместив материал в емкость для нагревания, включить источник тепла на максимальную мощность и направить температурный поток ближе к расплавляемому материалу. Для перевода в жидкость значительного количества сырья потребуется некоторое время.
• После выключения горелки расплавленный материал можно заливать в подготовленную форму для литья. Надев специальные рукавицы, аккуратно взять емкость с жидкостью, слегка вращая для предотвращения образования пузырей.
• Заливать металл в форму нужно на расстоянии, чтобы не обжечь открытые части тела горячими испарениями свинца. После заливки форму оставить остывать до безопасной температуры.
• Пролитый расплав можно легко механически удалить с поверхности с помощью отвертки или долота и использовать его при следующей плавке.
• Материал хорошо смешивается с другими металлами, что влияет на состав и качество отливки. При работе необходимо использовать спецодежду и плотные рукавицы для защиты кожи рук от попадания металлической пыли.
• Перед заливкой нужно удостовериться, что форма абсолютно сухая. При наличии влаги может произойти мгновенное ее испарение, что повлечет за собой попадание расплава на тело.

Технологические свойства и характеристики

Характеристики металла можно представить перечнем:

• Плотность свинца и его масса;
• Температура плавки свинца;
• Механические свойства;
• Сопротивление коррозии.

Плотность свинца и его масса

Плотность металла составляет 11342 кг/м3. Это значит, что метрический куб свинца весит 11,342 тн. Большой удельный вес позволяет его использовать в виде полезных грузов в различных устройствах.

Температура плавки свинца

Расплавленный металл в чистом виде имеет температуру около 400 градусов. В этом состоянии свинец обладает свойствами текучести жидкости. Литейные качества позволяют заливать свинец в жидком состоянии в формы сложной конфигурации.

Заливка формы свинцом

Металл закипает при нагреве до 1750 градусов. Во время кипения возникают летучие испарения в виде свинцовой пыли, паров оксидов, которые могут нанести тяжёлое отравление человеческому организму.

Механические свойства

Химический элемент обладает мягкостью и пластичностью, что позволяет холодной прокаткой достичь состояния тонкой фольги. Холодная деформация не влияет на изменение механических свойств.

Сопротивление коррозии

Химическая инертность элемента приближена к показателю благородных металлов. В воздушной среде плюмбум практически не подвергается коррозии. Быстро образующаяся оксидная плёнка на поверхности свинца ставит непреодолимый барьер на пути коррозионных процессов.

Агрессивной средой для свинца являются сероводород, ангидрит угля и серная кислота. Под их воздействием металл активно разрушается.
