Самодельные сверлильные станки для печатных плат

Описание конструкции

В основе конструкции довольно мощный 12ти вольтовый двигатель из Китая. В комплекте с двигателем они продают еще патрон, ключ и десяток сверел разного диаметра. Большинство радиолюбителей просто покупают эти двигатели и сверлят платы удерживая инструмент в руках. Я решил пойти дальше и на его основе сделать полноценный станок под подобные двигатели с открытыми чертежами для самостоятельного изготовления.


Для линейного перемещения двигателя я решил использовать полированные валы диаметром 8мм и линейные подшипники. Это дает возможность минимизировать люфты в самом ответственном месте. Эти валы можно найти в старых принтерах или купить. Линейные подшипники также широко распространены и доступны, так как применяются в 3D-принтерах.


Основная станина сделана из фанеры толщиной 5мм. Фанеру я выбрал потому, что она стоит очень дешево. Как материал, так и сама резка. С другой стороны ничего не мешает (если есть возможность) просто вырезать все те же самые детали из стали или оргстекла. Некоторые мелкие детали сложной формы напечатанны на 3D-принтере.

Для поднятия двигателя в исходное положение использованы две обычные канцелярские резинки. В верхнем положении двигатель сам отключается при помощи микропереключателя.

С обратной стороны я предусмотрел место для хренения ключа и небольшой пенал для сверел. Пазы в нем имеют разную глубину, что делает удобным хранение сверел с разным диаметром.


Но все это проще один раз увидеть на видео:

На нем есть небольшая неточность. В тот момент мне попался бракованный двигатель. На самом деле от 12В они потребляют на холостом ходу 0,2-0,3А, а не два, как говорится в видео.

Сборка

Весь процесс сборки записан на видео: Если следовать именно такой последовательности действий, то собирать станок будет очень просто. Вот так вот выглядит полный набор всех комплектующих для сборки:


Комплектующие для сборки сверлильного станка

Помимо них для сборки потребуется простейший ручной инструмент. Отвертки, шестигранные ключи, плоскогубцы, кусачки и т.д. Перед тем начинать собирать станок желательно обработать напечатанные детали. Удалить возможные наплывы, поддержки, а также пройти все отверстия сверлом соответствующего диаметра. Фанерные детали по линии реза могут пачкать гарью. Их можно также обработать наждачной бумагой. После того, как все детали подготовлены начать проще с установки линейных подшипников. Они закрадываются внутрь напечатанных деталей и прикручиваются к боковым стенкам:


Установка линейных подшипников

Далее устанавливается ручка с шестерней. Вал вставляется в большое отверстие, на него устанавливается основание ручки и все это стягивается болтом на 8мм. Самой ручкой служит винт на М4.


Установка ручки и шестерни

Теперь можно собрать фанерное основание. Сначала боковые стенки устанавливаются на основание, а затем вставляется вертикальная стенка. В верхней части также есть дополнительная напечатанная деталь, которая задает ширину в верхней части. При закручивании винтов в фанеру не прикладывайте слишком большое усилие.


Сборка основания


Сборка основания


Сборка основания

В столике на переднем отверстии необходимо сделать зенковку, чтобы винт с головой впотай не мешал сверлить плату. С торца также установлена напечатанная крепежная деталь.


Установка столика

Теперь можно приступить к сборке блока двигателя. Он прижимается двумя деталями и четырьмя винтами к подвижному основанию. При его установке необходимо следить, чтобы отверстия для вентиляции оставались открытыми. На основание он закрепляется при помощи хомутов. Сначала вал продевается в подшипник, а затем на нем защелкиваются хомуты. Также установите винт М3х35, который в будущем будет нажимать на микропереключатель.


Сборка блока двигателя

Микропереключатель устанавливается на прорези кнопкой в сторону двигателя. Позже его положение можно будет отклибровать.


Установка микропереключателя

Резинки накидываются на нижнюю часть двигателя и продеваются до «рогов». Их натяжение надо отрегулировать так, чтобы двигатель поднимался до самого конца.


Натягивание резинок

Теперь можно припаять все провода. На блоке двигателя и рядом с микропереключателем есть отверстия для хомутов, чтобы закрепить провод. Также этот провод можно провести внутри станка и вывести с обратной стороны. Убедитесь, что припаиваете провода на микропереключателе к нормально замкнутым контактам.


Подключение проводов

Осталось только поставить пенал для сверел. Верхнюю крышку нужно зажать сильно, а нижнюю закрутить очень слабо, используя для этого гайку с нейлоновой вставкой.


Пенал для сверел


Пенал для сверел

На этом сборка окончена! Из доработок вы можете проклеить фанерные детали, для увеличения жесткости. Можно также сделать регулятор оборотов двигателя.

Детали для сборки

  1. Двигатель с патроном и цангой. С одной стороны кулачковый патрон это очень удобно, но с другой он гораздо массивнее цангового зажима, то есть часто подвержен биениям и очень часто их приходится дополнительно балансировать.
  2. Фанерные детали. Ссылку на файлы для лазерной резки в формате dwg (подготовлено в NanoCAD) можно будет скачать в конце статьи. Достаточно просто найти фирму, которая занимается лазерной резкой материалов и передать им скачанный файл. Отмечу отдельно то, что толщина фанеры может меняться от случая к случаю. Мне попадаются листы которые немного тоньше 5мм, поэтому пазы я делал по 4,8мм.
  3. Напечатанные на 3D-принтере детали. Ссылку на файлы для печати деталей в stl-формате можно будет также найти в конце статьи
  4. Полированные валы диаметром 8мм и длиной 75мм — 2шт. Вот ссылка на продавца с самой низкой ценой за 1м, которую я видел
  5. Линейные подшипники на 8мм LM8UU — 2шт
  6. Микропереключатель KMSW-14
  7. Винт М2х16 — 2шт
  8. Винт М3х40 в/ш — 5шт
  9. Винт М3х35 шлиц — 1шт
  10. Винт М3х30 в/ш — 8шт
  11. Винт М3х30 в/ш с головкой впотай — 1шт
  12. Винт М3х20 в/ш — 2шт
  13. Винт М3х14 в/ш — 11шт
  14. Винт М4х60 шлиц — 1шт
  15. Болт М8х80 — 1шт
  16. Гайка М2 — 2шт
  17. Гайка М3 квадратная — 11шт
  18. Гайка М3 — 13шт
  19. Гайка М3 с нейлоновым кольцом — 1шт
  20. Гайка М4 — 2шт
  21. Гайка М4 квадратная — 1шт
  22. Гайка М8 — 1шт
  23. Шайба М2 — 4шт
  24. Шайба М3 — 10шт
  25. Шайба М3 увеличенная — 26шт
  26. Шайба М3 гроверная — 17шт
  27. Шайба М4 — 2шт
  28. Шайба М8 — 2шт
  29. Шайба М8 гроверная — 1шт
  30. Набор монтажных проводов
  31. Набор термоусадочных трубок
  32. Хомуты 2.5 х 50мм — 6шт

Виды и особенности сверлильных станков

Прежде чем приступать к производству самодельного сверлильного станка из дрели, следует выяснить, какие бывают эти виды устройств. Подразделяются изделия на следующие виды:

  1. Радиально-сверлильные. Наиболее эффективный вид станков для сверления отверстий в крупных и средних размеров деталях. Вертикально-сверлильный вид станка еще называют стационарный, так как именно такие устройства часто используются в ремонтных мастерских, цехах, гаражах и различных предприятиях. Точность сверления таким агрегатом обеспечивается за счет того, что сверло прикладывается к заготовке.
  2. Вертикально сверлильные. Принцип работы заключается в том, что сверло является неподвижным, а перемещается сама заготовка.
  3. Горизонтально-сверлильные. Применяются на производстве для обработки длинномерных деталей.
  4. Многошпиндельные. Применяются в случае, когда требуется одновременно сверлить, нарезать резьбу и осуществлять развертку.
  5. Специализированные. Агрегаты для глубокого сверления.

В производстве электронных плат используются настольные станки, в которых режущий инструмент перемещается с помощью рукоятки. Для частного использования рекомендуется изготавливать радиально-сверлильный тип инструмента, где вместо двигателя и шкивов, будет использоваться обычная электрическая дрель.

Как самому сделать простой сверлильный станок

Преимуществом самостоятельного производства станка для дрели является возможность модернизации изделия. В качестве модернизации можно создать станок с тисками для дрели, что позволит фиксировать заготовку с последующей ее обработкой. Для сооружения самодельного станка для дрели нет необходимости в приобретении специальных материалов и комплектаций. Все что требуется чтобы собрать приспособу – это подручные комплектующие, которые имеются в гараже у каждого мастера. Для изготовления станка для дрели своими руками потребуется сделать такие составные элементы:

  • Станина.
  • Рабочий механизм, представленный в виде дрели.
  • Стойка вертикального вида, к которой будет крепиться дрель.
  • Рукоятка или механизм подачи режущего элемента.

Чертежи при изготовлении сверлильного станка из дрели своими руками помогут ускорить процесс производства аппарата. Но для начала нужно продумать все до мелочей, сделав наброски на бумаге. После этого можно воплощать все в реальность.

Другие варианты станков из дрели

Задавшись для себя целью изготовить сверлильный станок для домашнего применения, важно определиться с располагаемым набором комплектующих. Данная статья представлена в ознакомительных целях для того, чтобы дать идею для изготовления самодельного станка

Вариантов для производства которого, огромное множество, может быть использован старый микроскоп, домкрат, различные штативы и прочие агрегаты. Не столько важно, что взято за основу, как то, что получится у вас в итоге.

Если планируется работать на сверлильном станке с деревом, и металлом толщиной до 2-3 мм, то его можно соорудить из деревянных деталей, которые найти не составляет особого труда.

Если же планируется работать преимущественно с металлическими заготовками, то аппарат лучше изготовить из стальных комплектующих. Такой агрегат будет намного надежнее, а главное, он сможет справляться со своим предназначением.

Даже для новичка не составит труда изготовить самодельный сверлильный станок для дома. Главное – это запастись терпением и временем, и у вас обязательно все получится. И не забывайте, что как бы там ни было, но такой агрегат является самодельным, поэтому соблюдайте технику безопасности при работе с ним.

Простой станок для сверления печатных плат.

Самый простой способ сверления печатных плат, держа двигатель с насаженным патроном для сверла в руках. При этом не раз ломались свёрла, и каждый радиолюбитель в мыслях ругал себя, и в следующий раз при изготовлении “печатки” – обязательно хотел что-то изменить в этом процессе. Каждый для себя решает сам, или что-то сделать из подручных средств, или приобрести готовое. Всё зависит от места жительства радиолюбителя. Например в сельской местности вдали от крупных центров, лучшим выходом из этого положения, это сделать станок своими руками.

Основное требование к такому станку, это чтобы он справлялся со своей задачей, ну и при его изготовлении не требовалось сложных токарных деталей, так как не у всех есть возможность иметь доступ к токарному станку. Предлагаю Вам простую конструкцию сверлильного станочка для домашней мастерской, которую я увидел на просторах “инета”, и которую повторить в домашних условиях не составит особого труда. Автора данной конструкции к сожалению не знаю, и если объявится, то с удовольствием укажу здесь его имя и выражу благодарность за простой конструктив. Размеры станочка; основание 140х90 мм, высота 150 мм. Со своей задачей он вполне справляется и на рабочем столе занимает очень мало места. При таких размерах он позволяет сверлить отверстия в платах, шириной до 150-170 мм. (длинна платы не ограничена), что вполне достаточно в радиолюбительской практике.

Основание станочка изготавливается из любого подручного материала, толщиной не менее 6-8 мм. Можно из текстолита, гетинакса, металла, фанеры. Если брать фанеру, то лучше толщиной не менее 10 мм. Размеры основания указаны выше, но Вы можете для своих нужд изменить эти размеры, как и основания, так и других деталей. В дальнейшем я просто буду указывать свои размеры. Вся конструкция собирается на П-образной стойке, для которой необходимо взять толстый материал, чтобы вся конструкция не пружинила и имела достаточную прочность.

В данной конструкции используется полоса металла, шириной 25 мм. и толщиной 4-5мм. Общая длинна её 140-150 мм. Согнута П-образно, крепление к основанию 30мм, высота 40 мм и оставшееся это длинна 70-80 мм. В стойке просверливаются три отверстия, одно снизу для её крепления к основанию, и два сверху для вертикальных штырей. Длинный штырь длинной 100 мм, диаметр 5 мм.

Мини электродрель своими руками – очень просто и быстро

И вновь, Всем доброго дня, Уважаемые энтузиасты самодельных устройств, инструментов и других механизмов.

Сегодня с удовольствием хочу поделиться с Вами, простым способом изготовления несложного, бюджетного варианта изготовления мини электродрели. Затем с Вами рассмотрим, выявленные плюсы и минусы, получившегося изделия. Мини дрель получила широкое распространение и применяется для выполнения невероятно большого объема задач в домашних условиях, гараже, на даче или ремонте. Мини дрель применяется для самых различных мелких работ. В частности, используется для сверления электрических печатных плат, обычная электрическая дрель для таких работ совершенно не годится. Мини дрель, оснащенная специальными насадками, вполне может применяться в роли гравера, либо шлифовальной машинки или фрезера. Для использования ее в данном качестве используются специальные насадки с шероховатой рабочей поверхностью. В процессе работы насадка обрабатывает деталь либо наносит необходимый рисунок на обрабатываемое изделие. Разумеется, толстое железо мини дрель не осилит, но отверстие в металлическом листе толщиной до одного миллиметра, просверлить силенок вполне хватит. Вариантов изготовления мини-дрели собственными руками, невообразимое множество. Все укладывается в ваш полет воображения, фантазии и сдерживается исключительно имеющимеся в наличии у вас комплектующими для изготовления дрели. Так что ваши фантазии ограничиваются только вашими закромами запчастей. Сердцем любой мини дрели служит небольшой, но достаточно мощный электро двигатель. Так же для изготовления нашей мини дрели потребуется цанговый патрон (цанговый патрон – это разновидность сверлильных патронов. Они удерживают сверло в дрели во время процесса сверления. От качества цангового патрона и соответственно крепления сверла к электродвигателю зависит качество выполняемой работы электро дрели. Поэтому к выбору цангового патрона следует подойти со всей ответственностью), качественно цанговый патрон изготовить своими силами в домашних условиях довольно проблематично, так, что его лучше приобрести в магазине . Стандартные патроны (с цангами под сверла диаметром от 0,5 до 3,2 миллиметра) можно найти в любом интернет магазине по доступной цене, цена варьируется от 100 до 150 российских рублей

Немаловажной деталью мини дрели, где размещаются и крепятся все комплектующие является корпус. Вариантов множество, в нашем случае используется трубка из фановой трубы, внутренний диаметр которой, как нельзя лучше совпал с наружным диаметром электро двигателя. При фиксации в корпусе двигатель встал практически без зазоров

Соединительные электрические провода – подбираются исходя из мощности дрели, но в связи с тем, что мы используем электродвигатель с невысоким потреблением мощности, подбираем электрические изолированные провода небольшого сечения. Для качественной пайки электрической схемы нам будут нужны кислота для пайки и оловянные прутки, паяльник или соединительные разъемы. Мини дрель самостоятельно может собрать практически любой начинающий самодельщик энтузиаст. Дело за желанием и усидчивостью. Как всегда о соблюдении техники безопасности, при работе с инструментами повышенной опасности. Работайте аккуратно. Соблюдая все правила техники безопасности. Не пробуйте электричество языком на вкус, не суйте пальцы куда собака не сует свой хвост. Перед любым действием, включайте мозг. И тогда, поверьте на слово, у каждого члена вашей дружной семьи, включая собачку, будет по собственной мини дрели

При фиксации в корпусе двигатель встал практически без зазоров. Соединительные электрические провода – подбираются исходя из мощности дрели, но в связи с тем, что мы используем электродвигатель с невысоким потреблением мощности, подбираем электрические изолированные провода небольшого сечения. Для качественной пайки электрической схемы нам будут нужны кислота для пайки и оловянные прутки, паяльник или соединительные разъемы. Мини дрель самостоятельно может собрать практически любой начинающий самодельщик энтузиаст. Дело за желанием и усидчивостью. Как всегда о соблюдении техники безопасности, при работе с инструментами повышенной опасности. Работайте аккуратно. Соблюдая все правила техники безопасности. Не пробуйте электричество языком на вкус, не суйте пальцы куда собака не сует свой хвост. Перед любым действием, включайте мозг. И тогда, поверьте на слово, у каждого члена вашей дружной семьи, включая собачку, будет по собственной мини дрели.

Как смастерить сверлильный станок ЧПУ своими руками?

Для создания станка понадобятся:

  • схемы или чертежи;
  • шаговый мотор с кареткой от принтера;
  • подручные материалы, которые имеются в хозяйстве, например, профильные трубы;
  • крепежные детали: гайки, ходовые винты, шайбы;
  • подшипники;
  • шпиндель;
  • 2 направляющие;
  • муфта;
  • уровень для проверки параметров при соединении деталей.

Можно сделать рабочий стол, корпус станка из фанеры, МДФ, для направляющих подойдет нержавеющая труба. Нужен механизм с подшипником, который будет отвечать за передвижение сверлильного инструмента в трех плоскостях (по осям).

Обычно умельцы станок делают на основе кареток принтера. После выполнения сборочных работ по схеме, остается подключить к устройству программное управление. С помощью такого самодельного механизма можно будет производить печатные плата, обрабатывать заготовки из пластика, древесины и тонкий листовой металл.

Для сверлильного станка с ЧПУ и выполнения сложных операций на нем, необходимо установить сильный двигатель с хорошей электроникой, печатной платой.

Метки: мини дрель, для печатных плат, самоделка, электронные поделки

Комментарии 33

Честно? Это изврат, не надо людям советовать такую ерунду собирать. И уж тем более не надо сверлить ПП ручной сверлилкой. Разве что точность вам не важна и имеется халявный вагон со свёрлами.

Движок найти не проблема, а вот патрон без биений — тот ещё гемор. И стоят шо паровоз.

Вот у меня такой. Год пользуюсь.

Хорошие каленые сверла ломаются такой сверлилкой легко. У меня подобная сделана, ей хорошо сверлить только копеечными сверлами, а их хватает не на долго. Все собираюсь в виде станочка его оформить и все никак не соберусь)

Мало того, карбидные свёрла ещё не лезут в этот патрон. Тоже всё никак отчёт не сваяю. Станину из фотоувеличителя сделал.

Блинн Совсем недавно выбросил фотоувеличитеть блиннн — лежал лет 30 в шкафу…блинн

У меня не было, по знакомым поспрошал- отдали ненужный. А на Авито глянул — там одни оптимисты собрались

Перечень компонентов

Вот полный список всего, что потребуется для сборки:

  1. Печатная плата (ссылка на файлы для изготовления в конце статьи)
  2. U1 — MC34063AD, импульсный стабилизатор, SOIC-8
  3. U2 — LM358, операционный усилитель, SOIC-8
  4. U3 — L78L09, стабилизатор, SOT-89
  5. D1,D3 — SS14, диод Шоттки, SMA — 2шт
  6. D2 — LL4148, диод выпрямительный, MiniMELF
  7. C1 — конденсатор, 10мкФ, 50В, 1210
  8. C2 — конденсатор, 3.3нФ, 1206
  9. C3,C4 — конденсатор, 4.7мкФ, 1206 — 2шт
  10. C5 — конденсатор, 22мкФ, 1206
  11. R1-R3,R7,R9,R11 — резистор 1 Ом, 1206 — 6шт
  12. R4,R10 — резистор 22кОм, 1206 — 2шт
  13. R5 — резистор 1кОм, 1206
  14. R6 — резистор 10-27кОм, 1206. Сопротивление зависит от номинального напряжения используемого двигателя. 12В — 10кОм, 24В — 18кОм, 27В — 22кОм, 36В — 27кОм
  15. R8 — резистор 390 Ом, 1206
  16. RV1,RV2 — резистор подстрочный, 15кОм, типа 3224W-1-153 — 2шт
  17. XS1 — клемма, 2 конт, шаг 3,81мм

Также мы сделали на 3D-принтере кольцо-ограничитель, для удобной установки на двигатель. Ссылка для скачивания STL-файла для скачивания в конце статьи.

Конструктивные элементы сверлильного мини-станка

Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.

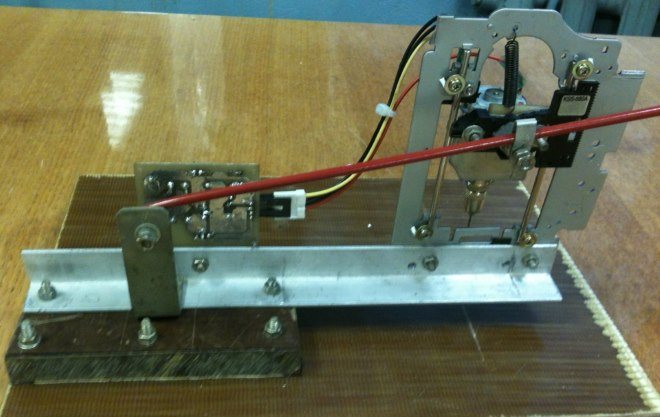

Сделать станок будет проще, если для сверлильной головы взять салазки от компьютерного дисковода

Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.

Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.

Каретка от привода с прикрепленным самодельным уголком под двигатель

Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания

В качестве такой планки (ее лучше зафиксировать с амортизатором) можно использовать любую конструкцию (важно только, чтобы она выполняла возложенные на нее функции). В этом случае может пригодиться мощный гидравлический амортизатор

Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели.

Крепление рычага

Крепление для двигателя монтируют на стабилизирующей рамке. Конструкция такого устройства, в качестве которого может выступать деревянный брусок, хомут и др., будет зависеть от конфигурации и конструктивных особенностей остальных узлов сверлильного станка для печатных плат. Использование такого крепления обусловлено не только необходимостью его надежной фиксации, но также тем, что вы должны вывести вал электродвигателя на требуемое расстояние от планки перемещения.

Выбор электрического двигателя, которым можно оснастить сверлильный мини-станок, собираемый своими руками, не должен вызвать никаких проблем. В качестве такого приводного агрегата можно использовать электродвигатели от компактной дрели, кассетного магнитофона, дисковода компьютера, принтера и других устройств, которыми вы уже не пользуетесь.

Двигатель от фена

В зависимости от того, какой электрический двигатель вы нашли, подбираются зажимные механизмы для фиксации сверл. Наиболее удобными и универсальными из таких механизмов являются патроны от компактной дрели. Если подходящий патрон найти не удалось, можно использовать и цанговый механизм. Подбирайте параметры зажимного устройства так, чтобы в нем можно было фиксировать очень мелкие сверла (или даже сверла размера «микро»). Для соединения зажимного устройства с валом электродвигателя необходимо использовать переходники, размеры и конструкция которых будут определяться типом выбранного электродвигателя.

Миниатюрный цанговый патрон

В зависимости от того, какой электродвигатель вы установили на свой сверлильный мини-станок, необходимо подобрать блок питания

Обращать внимание при таком выборе следует на то, чтобы характеристики блока питания полностью соответствовали параметрам напряжения и силы тока, на которые рассчитан электродвигатель

Схема автоматического регулятора оборотов в зависимости от нагрузки для двигателя на 12 В (нажмите для увеличения)

Особенности оборудования для сверления отверстий в печатных платах

Станок для сверления печатных плат – это одна из разновидностей сверлильного оборудования, которое, учитывая очень небольшие размеры обрабатываемых на нем деталей, относится к категории мини-устройств.

Любой радиолюбитель знает, что печатная плата – это основание, на котором монтируются составные элементы электронной или электрической схемы. Изготавливают такие платы из листовых диэлектрических материалов, а их размеры напрямую зависят от того, какое количество элементов схемы на них необходимо разместить. Любая печатная плата вне зависимости от ее размеров решает одновременно две задачи: точное и надежное позиционирование элементов схемы относительно друг друга и обеспечение прохождения между такими элементами электрических сигналов.

В зависимости от назначения и характеристик устройства, для которого создается печатная плата, на ней может размещаться как небольшое, так и огромное количество элементов схемы. Для фиксации каждого из них в плате необходимо просверлить отверстия. К точности расположения таких отверстий относительно друг друга предъявляются очень высокие требования, так как именно от этого фактора зависит, правильно ли будут расположены элементы схемы и сможет ли она вообще работать после сборки.

Сложность обработки печатных плат состоит еще и в том, что основная часть современных электронных компонентов имеет миниатюрные размеры, поэтому и отверстия для их размещения должны иметь небольшой диаметр. Для формирования таких отверстий используется миниатюрный инструмент (в некоторых случаях даже микро). Понятно, что работать с таким инструментом, используя обычную дрель, не представляется возможным.

Все вышеперечисленные факторы привели к созданию специальных станков для формирования отверстий в печатных платах. Эти устройства отличаются несложной конструкцией, но позволяют значительно повысить производительность такого процесса, а также добиться высокой точности обработки. Используя сверлильный мини-станок, который несложно изготовить и своими руками, можно оперативно и максимально точно сверлить отверстия в печатных платах, предназначенных для комплектации различных электронных и электротехнических изделий.
