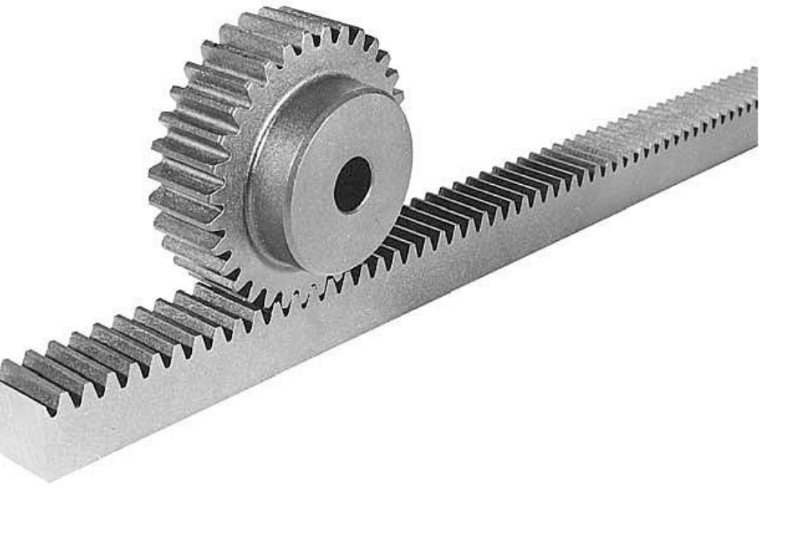

Реечная передача

Исходные данные и замеры

На практике перед инженерами часто встает задача определения модуля реально существующей шестерни для ее ремонта или замены. При этом случается и так, что конструкторской документации на эту деталь, как и на весь механизм, в который она входит, обнаружить не удается.

Самый простой метод — метод обкатки. Берут шестерню, для которой характеристики известны. Вставляют ее в зубья тестируемой детали и пробуют обкатать вокруг. Если пара вошла в зацепление — значит их шаг совпадает. Если нет — продолжают подбор. Для косозубой выбирают подходящую по шагу фрезу.

Такой эмпирический метод неплохо срабатывает для зубчатых колес малых размеров.

Для крупных, весящих десятки, а то и сотни килограмм, такой способ физически нереализуем.

Результаты расчетов

Для более крупных потребуются измерения и вычисления.

Как известно, модуль равен диаметру окружности выступов, отнесенному к числу зубов плюс два:

m=De/(z+2)

Последовательность действий следующая:

  • измерить диаметр штангенциркулем;
  • сосчитать зубцы;
  • разделить диаметр на z+2;
  • округлить результат до ближайшего целого числа.

Зубец колеса и его параметры

Данный метод подходит как для прямозубых колес, так и для косозубых.

Классификация

Основная классификация цепных передач проводится по признаку использованной цепи. Выделяют:

  • Роликовые. Контакт звена и шестерни осуществляется посредством ролика, одновременно скрепляющего звенья.
  • Втулочные. Контакт идет посредством втулки, вращающейся вокруг ролика. Такое решение повышает ресурс цепного привода, но одновременно растут его вес и себестоимость.
  • Зубчатые. Набираются из шарнирно сочлененных пластин, на внутренней стороне которых имеются профилированные впадины под зубья.

Кроме того, по числу насаженных на вал зубчатых колес и, соответственно, числу параллельных рядов в одном звене, различают такие виды, как:

  • однорядные;
  • двухрядные;
  • многорядные.

Увеличение числа шестерен используется для повышения мощности либо для уменьшения габаритов изделия.

Рулевая колонка

Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.

Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.

Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.

Винтовой рулевой механизм

Винтовой рулевой механизм объединяет следующие конструктивные элементы: винт на валу рулевого колеса; гайку, перемещаемую по винту; зубчатую рейку, нарезанную на гайке; зубчатый сектор, соединенный с рейкой; рулевую сошку, расположенную на валу сектора.

Особенностью винтового рулевого механизма является соединение винта и гайки с помощью шариков, чем достигается меньшее трение и износ пары.

Принципиально работа винтового рулевого механизма схожа с работой червячного механизма. Поворот рулевого колеса сопровождается вращением винта, который перемещает надетую на него гайку. При этом происходит циркуляция шариков. Гайка посредством зубчатой рейки перемещает зубчатый сектор и с ним рулевую сошку.

Винтовой рулевой механизм в сравнении с червячным механизмом имеет больший КПД и реализует большие усилия. Данный тип рулевого механизма устанавливается на отдельных легковых автомобилях представительского класса, тяжелых грузовых автомобилях и автобусах.

Как сделать устройство

  1. При изготовлении конструкции в первую очередь не обойтись без грамотного составления чертежа и проекта.
  2. Следует определиться с материалом, высчитать его нужное количество, а также приобрести соответствующие детали.
  3. Начнем с изготовления рамы, использовав для этого:
    • профтрубу;
  4. швеллер;
  5. двутавр;
  6. уголки из металла.
  7. Требуется собрать все элементы в единую конструкцию.
  8. Чтобы устройство устойчиво стояло на опоре и не раскачивалось, не двигалось с места в процессе работы, нужно позаботиться о приобретении дополнительного шасси либо колесиков, монтируемых на блок.
  9. Немаловажным узлом в конструкции является поршень, который обеспечивает проталкивание бревна при подключении агрегата к двигателю. Для этого нужно высчитать необходимую силу толкания, чтобы не ловить половинки бревен на выходе, а также не нанести себе вред при большой силе толкающего механизма. Подобную конструкцию можно позаимствовать из трактора или поискать на рынке в готовом виде.

Вот и все! Вы сделали реечный колун своими руками. Как с ним работать? Бревна могут укладываться в трех направлениях: горизонтальном, вертикальном и смешанном. При горизонтальном расположении не нужно прилагать особых усилий, потому при самодельном конструировании агрегата лучше применить именно этот способ.

Процесс распила несложен при наличии рейки, расположенной по горизонтали. Образуется желоб, бревно продвигается к ножу, после чего автоматически возвращается на место. Для удобства в работе, увеличения производительности распила, раскола бревна сразу на четыре заготовки рекомендуется оснастить агрегат насадкой с 4 резцами и установить на высоте регулируемый упор, что позволит применять инструмент людям любого роста, то есть всем членам семьи.

Лучшим режущим материалом считается сталь, потому желательно предварительно подобрать прочный отшлифованный лист.

Что такое зубчатая передача

В данном случае речь идет про механическое соединение двух, либо большего числа валов, приводящихся в движение благодаря специальным колесам, на чьей поверхности расположены соответствующие зубья. Данный вариант совмещения можно подразделить по следующим параметрам:

  • расположению рабочих элементов в корпусе;
  • вычисляемой скорости вращения колесной оси;
  • уровню защиты механизма от воздействия из вне;
  • типу, а также форме зубьев.

Здесь необходимо принимать во внимание тот факт, что наиболее значимая роль в работе всего механизма отведена передаточному отношению зубчатой передачи. Вычислить эти сведения можно благодаря стандартному выражению

Для поиска точных сведения подставляются различные параметры (к примеру, число зубьев). Здесь I12 – это передаточное отношение от первого звена ко второму (1 – ведущее звено, 2 – ведомое звено). Параметры d – диаметры звеньев. Переменные Z – число зубьев. Показатели M – крутящий момент для звеньев. W – угловые скорости звеньев, n – частота вращения звеньев.

В данном случае необходимо принимать во внимание тот факт, что конечный показатель напрямую зависит от числа присутствующих звеньев. Преимущество подобного соединения в том, что здесь присутствует постоянство реального, а также расчетного передаточных отношений

Именно поэтому, здесь отсутствует так называемый эффект проскальзывания. В зависимости от числа шестеренок и количества колес зубчатыми звеньями, оказывается значительное влияние на окончательную величину данного показателя.

Если же говорить про цилиндрические передачи, то здесь конечный параметр, за исключением указанных выше моментов, зависит от расстояния между осями. На практике, цилиндрические зубчатые механизмы очень часто применяются в автомобилестроении при производстве легкового и грузового транспорта. Наиболее часто подобные соединения встречаются в трансмиссии. Стоит отметить, что зубчатая передача выделяется наибольшим коэффициентом отдачи мощности. На практике, этот механизм способен вырабатывать до 4 500 кВт при условии, что передаточное число достигает 6,3.

Также некоторое распространение получили не только цилиндрические элементы, но и конструктивные компоненты с зубьями конического вида. Для них применяется ортогональное сочленение. Для того, чтобы рассчитать передаточное отношение конической передачи, требуется учитывать делительные диаметры, число зубьев, а кроме того, предусмотренные углы конусов. В конечном итоге, чтобы получить прочное поступательное движение на практике применяют соединение реечного типа. По конструкции этот механизм состоит из рейки со специальными зубьями, а также шестерни. При использовании реечной передачи обязательно нужно учитывать число зубьев на колесе, диаметр окружности, а также количество зубцов на самой рейке.

Назначение дровоколов

Если вы являетесь счастливым обладателем собственного загородного дома, то наверняка хорошо знаете о том, как тяжело колоть дрова, размахивая тяжелым увесистым топором. Впрочем, прогресс не стоит на месте, поэтому в наши дни работу по заготовке дров можно существенно облегчить. Для этого используют специальные станки, получившие название «дровоколы».

Конечно, необходимость в подобной технике имеется далеко не у каждого. Если вы колете дрова раз в месяц, то вам вполне достаточно обычного колуна, но есть категории домовладельцев, которым без механического приспособления никак не обойтись. В первую очередь это люди, постоянно проживающие в домах с печным отоплением, каминами или твердотопливными котлами. Такое оборудование необходимо в дровяных котельных, ну и, конечно же, не стоит забывать о любителях русской бани — ведь прежде, чем хорошенько попарится, им непременно понадобится запастись дровами для растопки очага.

Зубчатые рейки и шестерни

Компания «Сервотехника» предлагает как готовые комплексные решения на базе зубчатых передач производства Германии и Швейцарии, так и отдельные узлы и компоненты — прямозубые и высокоточные косозубые зубчатые рейки, шестерни, монтажные элементы, системы подачи смазки.

«Сервотехника» поставляет зубчатые передачи с модульным или метрическим шагом (величина шага от 0,5 до 25 мм) и с классом точности от 5 до 12.

В качестве дополнительных элементов трансмиссии вместе с передачами рейка-шестерня могут использоваться пары конических шестерней, шнеки и червячные колеса.

Компоненты зубчатых передач изготовлены из высококачественной инструментальной стали. Возможные варианты исполнения: закаленная сталь, нержавеющая сталь, полиамид (для высокоскоростных перемещений без нагрузки). В процессе изготовления металлические детали передач могут подвергаться специальной термической или химико-термической обработке.

Все поставляемые компоненты отличает традиционно высокий европейский уровень исполнения. Прецизионные шлифованные пары рейка-шестерня подбираются индивидуально и проходят индивидуальную подгонку. Высокоточные конические шестерни со спиральными (паллоидными) зубьями проходят несколько этапов шлифовки и финишной притирки. Для достижения необходимой точности отдельные элементы систем собираются вручную.

Дополнительным признаком качества исполнения может служить крайне низкая шумность работы передач Gudel и Alpha.

Модульная и метрическая классификация зубчатых передач

Основной размерный параметр зубчато-реечной передачи — расстояние (шаг) между зубьями рейки. Шаг рейки может рассчитываться по метрической или по модульной системе.

В модульной системе расстояние между зубьями рейки рассчитывается по формуле: m = D/z, где m — модуль пары рейка-шестерня, D — делительный диаметр шестерни (диаметр окружности, проходящей через полувысоту зуба шестерни; для некорригированных зацеплений начальные и делительные окружности совпадают), z — количество зубьев шестерни.

Поскольку значение модуля дробное и представляет собой бесконечную десятичную дробь, для расчетов применяют его округленное значение. В передачах рейка-шестерня используют общепринятые значения модуля в пределах от 0,5 до 25 мм.

В метрической системе расстояние между зубьями рейки измеряется в миллиметрах. У каждого производителя есть набор стандартных размеров, например компания Gudel выпускает зубчатые передачи с шагом 2; 5; 7,5; 10; 12,5; 16; 20; 25 мм.

Метрическая система применяется в случаях, когда по технологии производства передачи зубчатое колесо подбирается под рейку, а модульная — наоборот, когда зубчатая рейка подбирается под шестерню. Модульная система, соответственно, используется преимущественно в производстве комплектных приводов (серийный мотор-редуктор, шестерня, рейка), а метрическая — для решений в области модернизации или построения нестандартных машин и механизмов.

Классы точности зубчато-реечной передачи

Класс точностиНакопленная погрешность на длине 1м, мм
50,023
60,033-0,040
70,06-0,08
80,070-0,095
90,07-0,10
100,22

Алгоритм подбора зубчатой передачи

Для правильного определения типа и размера передачи необходимо знать следующие параметры:

  • Область применения
  • Режим эксплуатации (требования к защите и коррозионной стойкости компонентов)
  • Перемещаемая масса
  • Требуемая точность
  • Требуемая скорость перемещения
  • Способ монтажа зубчатого колеса
  • Тип смазочной системы

Параметры зубчатой передачи

Для того чтобы шестерни входили в зацепление и эффективно передавали движение, необходимо, чтобы зубья точно совпадали между собой по профилю. Регламентированы основные параметры, используемые при расчете:

  • Диаметр начальной окружности.
  • Шаг зацепления — расстояние между соседними зубцами, определенное вдоль линии начальной окружности.
  • Модуль. – Отношение шага к константе π. Шестерни с равным модулем всегда входят в зацепление, независимо от количества зубцов. Стандартом предписывается допустимый ряд значение модулей. Через модуль выражаются все основные параметры шестерни.
  • Высота зуба.

Параметры зубчатого движения

Важными параметрами также являются высота головки и основания зуба, диаметр окружности выступов, угол контура и другие.

Особенности зубчатого механизма

Такие механизмы предназначены для того, чтобы передавать вращение от одного зубчатого колеса к другому, используя зацепление зубцов. У них относительно малые потери на трение по сравнению с фрикционами, поскольку плотный прижим колесной пары друг к другу не нужен.

Зубчатый механизм

Пара шестерен преобразует скорость вращения вала обратно пропорционально соотношению числа зубцов. Это соотношение называют передаточным числом. Так, колесо с пятью зубьями будет вращаться в 4 раза быстрее, чем состоящее с ним в зацеплении 20-зубое колесо. Крутящий момент в такой паре уменьшится также в 4 раза. Это свойство используют для создания редукторов, понижающих скорость вращения с возрастанием крутящего момента (или наоборот).

Если необходимо получить большое передаточное число, то одной пары шестерен может быть недостаточно: редуктор получится очень больших размеров. Тогда применяют несколько последовательных пар шестерен, каждую с относительно небольшим передаточным числом. Характерным примером такого вида является автомобильная коробка передач или механические часы.

Зубчатый механизм способен также изменять направление вращения приводного вала. Если оси лежат в одной плоскости — применяют конические шестерни, если в разных- то передачу червячного или планетарного вида.

Планетарный зубчатый механизм

Для реализации движение с определенным периодом на одной из шестерен оставляют один (или несколько) зубец. Тогда вторичный вал будет перемещаться на заданный угол только каждый полный оборот ведущего вала.

Если развернуть одну из шестерен на плоскость – получится зубчатая рейка. Такая пара может преобразовывать вращательное движение в прямолинейное.

Основные преимущества реечных дровоколов

Трансформатор. передача электроэнергии

При выборе бытового реечного дровокола следует обращать внимание на следующие параметры:

  • вес и габаритные размеры;
  • создаваемое усилие;
  • мощность двигателя;
  • максимальная длина заготовки.

Благодаря своей простой конструкции реечные дровоколы достаточно надежны, а их ремонт не составляет большого труда и редко требует обращения к специалистам. Практически все детали можно приобрести в магазине.

Многие реечные дровокольные станки бытового назначения обладают мощностью и производительностью на уровне промышленного оборудования. При этом реечные дровоколы достаточно экономичны и не требуют особых условий эксплуатации.

Обслуживание

Своевременное обслуживание любой техники в соответствии с рекомендациями ее производителя обеспечит ее нормальное функционирование, паспортную производительность и выработку планового ресурса.

Обслуживание разбивается на несколько видов

  • текущее обслуживание;
  • диагностика;
  • планово-предупредительный ремонт;
  • внеплановый ремонт;
  • аварийный ремонт.

При условии проведения текущего обслуживания и планово-предупредительных ремонтов в соответствии с графиками удается значительно снизить риски выхода оборудования из строя.

Диагностика проводится с заданной периодичностью и призвана выявить негативные изменения в работе оборудования на ранней стадии и минимизировать потери времени и средств на внеплановые ремонты.

Обслуживание зубчатых передач заключается в их своевременной смазке.

Для ременных необходимо периодическое восстановление силы натяжения ремня.

Диагностика проводится как методом визуального осмотра, таки измерением температуры, уровня шума и вибрации, ультразвуковым и рентгеновским просвечиванием механизма без его разборки.

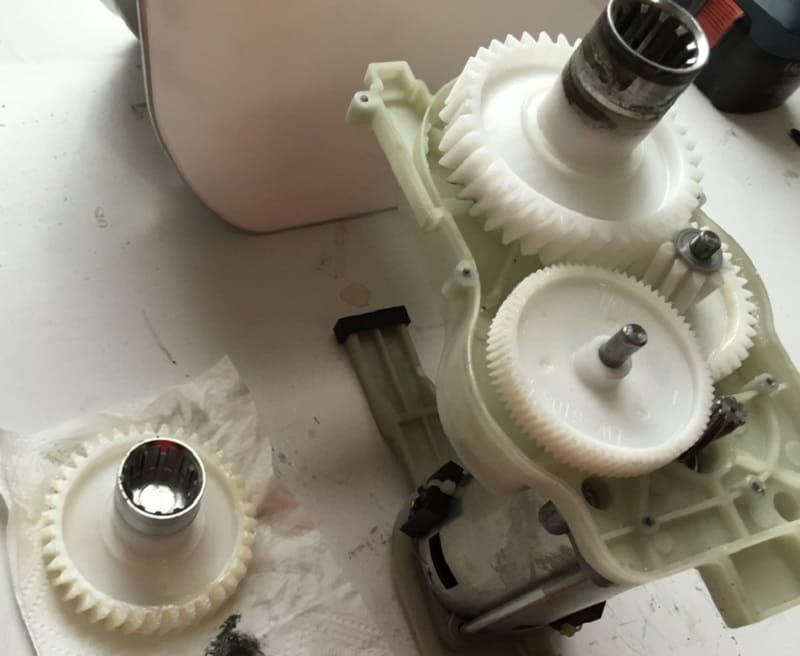

Обслуживание зубчатого механизма

Достоинства и недостатки

Плюсов дровокола довольно много вне зависимости от того, используется модель фабричного производства или приспособление изготовлено в кустарных условиях. К числу достоинств относят:

  • простоту в эксплуатации;
  • долгий срок службы;
  • возможность работы с приводом на 220 и 380 В;
  • инструмент работает в любых погодных условиях, кроме, конечно, на открытой местности при дожде (электродвигатель может сгореть);
  • эффективность дровокола неизменна вне зависимости от вида древесины;
  • большую мощность раскола;
  • обеспеченность инструмента двойной защитой, а также предохранительной муфтой и особым тепловым реле;
  • низкое потребление энергии – не свыше 1,5 кВт в час (расход бензина составляет лишь 500 граммов);
  • высокую скорость работы – полено длиной порядка 70 см раскалывается за 1-1,5 минуты;
  • производительность, сравнимую с эффективностью гидравлического оборудования..

Из недостатков можно отметить только несоответствие европейским стандартам безопасности, но при правильном использовании и соблюдении всех эксплуатационных норм риск получения травмы не выше, чем при приобретении более дорогих импортных и агрегатов. И уж точно работа с инерционным реечным дровоколом таит в себе намного меньше опасностей, нежели рубка дров топором вручную

Общая информация

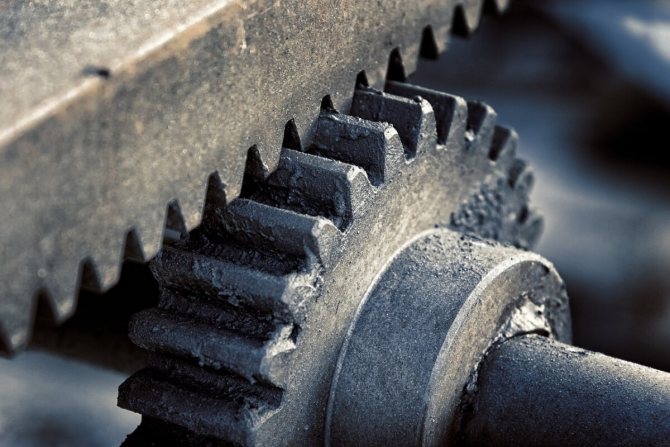

Реечная зубчатая передача получила свое название по одной из деталей – рейке. Это единственное зацепление шестерни, которое меняет не скорость и направление крутящего момента, а тип движения. Вращение привода изменяется на движение в заданной плоскости.

Отличительной особенностью реечной передачи является ее неограниченная продолжительность. Рейки укладываются в один ряд. На стыках подгоняются, чтобы выдерживался модуль. Для этого просто укладывают на стык в зацепление зубчатую планку с таким же модулем или одну из приготовленных к монтажу реек. Крепеж устанавливается по подметке, что сводит к минимуму погрешность.

Соединение зубчатой рейки и шестерни бывает разных видов:

  • прямозубое;
  • косозубое;
  • многорядное.

Обеспечить нормальную работу реечного узла можно точной установкой деталей относительно друг друга.

Модуль подбирается по усилию, которое необходимо передать для движения. Увеличить прочность и допустимую нагрузку можно различными способами:

  • увеличить площадь контакта за счет большей ширины зуба;
  • заменить прямозубое соединение косозубым;
  • использовать шестерню большего диаметра.

Прямозубое зацепление имеет широкое распространение. Для реечных механизмов, не требующих большой точности смещения, детали могут отливаться из чугуна. Зубчатое колесо и рейка имеют шероховатую поверхность и сильно шумят. Они неприхотливы, работают при высоких температурах, в условиях сильной запыленности. Часто применяются для открывания термических и литейных печей с выдвижным подом, перемещают загрузочные тележки на металлургических печах. Рейка обычно перевернута зубом вниз. Шестерня и привод установлен в яме.

Косозубая реечная пара способна передать большее усилие при зацеплении. За счет расположения зуба под углом, площадь контакта увеличивается. Узел производит при работе меньше шума. Детали требуют высокой точности при изготовлении и тонкой регулировки. По мере стирания поверхности зубьев, надо смещать межцентровое расстояние. При нарушении угла, нагрузка смещается и происходит быстрое разрушение шестерни.

Движение может передаваться и от реек к зубчатому колесу. Примером служат детские игрушки и механические фонарики, изготавливаемые в прошлом веке. Когда на торец пластины нажимали рукой, рейка приводила в движение ротор и лампочка начинала светить.

Рулевой механизм

Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.

Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».

«шестерня-рейка»

Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.

Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.

Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля

Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот

Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.

Рейка с переменным передаточным числом

Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).

«червяк-ролик»

Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.

В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.

С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.

Червячный рулевой механизм

Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.

От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.

Винтовой тип

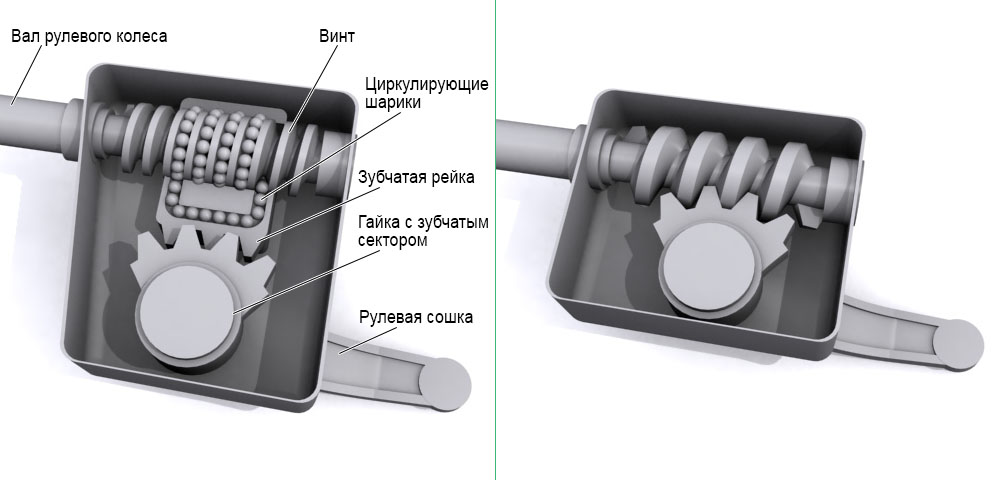

Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.

Винтовой рулевой механизм

На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.

Что еще нужно знать о зубообработке

В первой части материала мы рассказали о том, что такое зубообработка, какой она бывает и перечислили основные виды зубчатых колес. Далее опишем преимущества червячных и гипоидных передач, а также расскажем о том, что собой представляют зубчатые рейки.

Червячные передачи

Иначе – червячное колесо, или «червяк» (т.е. пара). Это разновидность механической передачи, используемой для редукторов или в коробках передач. Червячные передачи используются в приборостроении или же в машиностроении. Особенность: оси валов червячного колеса скрещены под углом 90 градусов.

Преимущества червячных колес:

  • Высокий КПД;
  • Не шумят, работают стабильно;
  • Мягкие в ходу.

Такие колеса обычно изготавливают из стали, бронзы, либо чугуна. Данные материалы обрабатываются на современных станках. Состоят они из двух важных деталей: бронзовый венец и ступица. Взаимодействуют в процессе прессования венца на ступицу.

Существуют глобоидные и цилиндрические пары, у которых есть разные профили боковой поверхности (например – архимедовый, конволютный, эвольвентный). Также червячные колеса делятся по критерию учета заходов резьбы пары – однозаходные, либо многозаходные.

После того, как деталь уже обработана, нарезаются зубья и профиль, она шлифуется и проходит термическую обработку. Все эти процессы обеспечивают последующую прочность уже готовых изделий. Здесь представлены компании, которые занимаются изготовлением червячных передач.

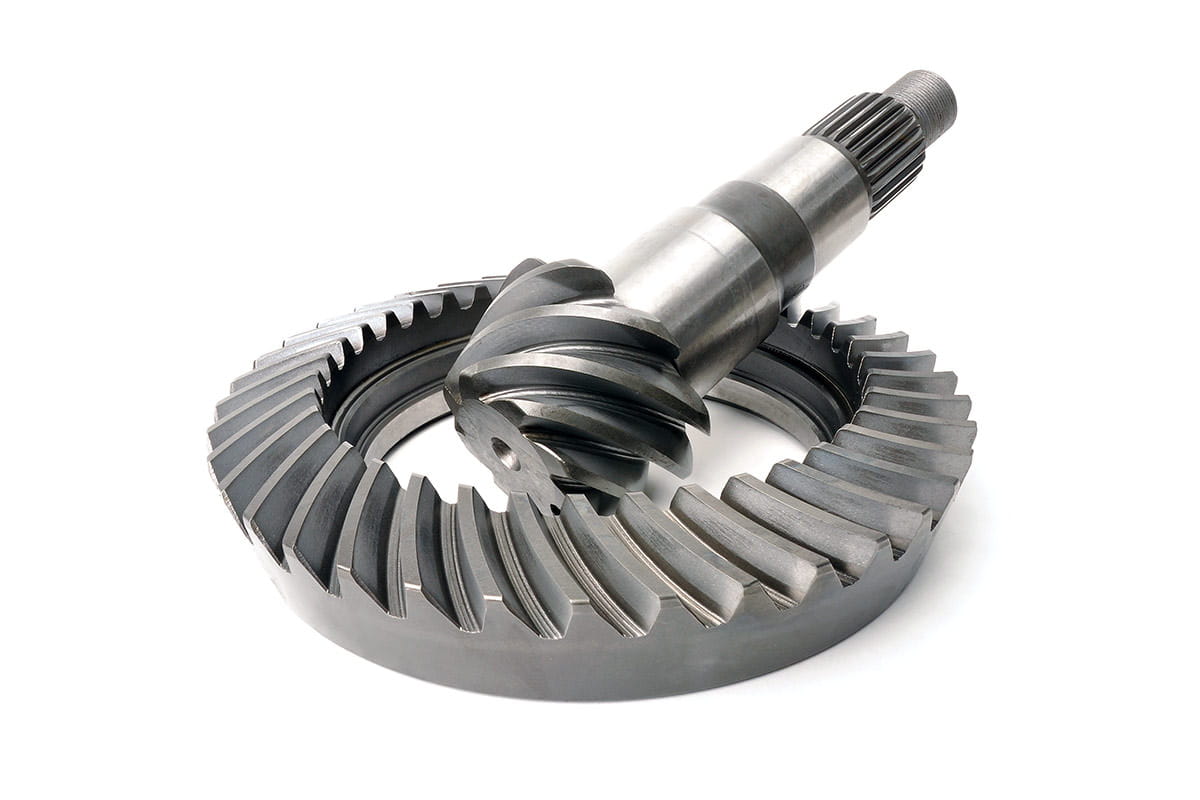

Гипоидные передачи

Главное отличие гипоидной передачи от шестеренчатой заключается в наличии у первой криволинейных зубьев. Вспоминаем знания геометрии – название происходит от формы зубьев, напоминающих гиперболу.

Передача, как правило, применяется в узлах со скрещивающимися осями. У таких колес есть гипоидное смещение осей, оно рассчитывается предварительно по формулам. Это сложный процесс, специалисты по изготовлению гипоидных передач очень ценятся в производстве.

Гипоидные передачи отвечают за точность вращения в станках и других механизмах. Это нужно для бесперебойного функционирования автомобилей, ж/д вагонов, тракторов. Кстати, плюс использования гипоидных передач в автомобилестроении – низкие шумы и высокая стойкость к нагрузкам.

Подробно о преимуществах гипоидных передач:

  • Способность выдерживать бОльшую нагрузку;
  • Более плавная передача за счет скольжения зубьев в продольной плоскости;
  • Высокая жесткость колес (т.к. шестерни имеют увеличенные габариты и смещенные оси).

Да, преимуществ множество, но без недостатков не обойтись. Среди них:

  • Сложный процесс как проектирования, так и изготовления;
  • Требуется высококачественное оборудование и профи своего дела (мы упоминали об этом ранее);
  • Поверхность может заедать при недостаточной твердости.

Но мы можем решить эту проблему за Вас – в каталоге ПромМаркета есть перечень проверенных компаний, готовых изготовить гипоидные передачи качественно и со знанием дела.

Зубчатые рейки

Как правило используются для преобразования крутящего момента и угловой скорости

Кроме того, это важно при передаче вращательного движения, т.к. в механизмах широко используются именно зубчато-реечные передачи. Как они выглядят? По сути, это планка с зубцами, за которые цепляются «шестеренки» и за счет этого создается передача поступательного движения

Конструкция простая, как и характеристики. Зубчатые рейки имеют либо прямые/косые, либо кольцевые/шевронные формы

Как они выглядят? По сути, это планка с зубцами, за которые цепляются «шестеренки» и за счет этого создается передача поступательного движения. Конструкция простая, как и характеристики. Зубчатые рейки имеют либо прямые/косые, либо кольцевые/шевронные формы.

Прямую форму лучше всего использовать, работая с низкими скоростями. Соответственно, косая форма будет актуальна в противоположном случае. Что касается конических передач (о которых на нашем сайте есть отдельный материал), в них применяются зубчатые рейки с кольцевыми зубцами. В более крупных с зубцами шевронными.

О характеристиках: расстояние между зубьями выражается в модульной, либо в метрической системе. Все зависит от того, под что подбираются сами рейки.

Следите за обновлениями на портале ПромМаркета, а также рекомендуем обратиться к каталогу предприятий, где мы уже собрали для Вас компании, которые ждут заказов на зубообработку.

Литература

  • Под ред. Скороходова Е. А. Общетехнический справочник. — М.: Машиностроение, 1982. — С. 416.
  • Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин. — М.: Издательский , 2004. — С. 416. — ISBN 5-7695-1384-5.
  • Богданов В. Н., Малежик И. Ф., Верхола А. П. и др. Справочное руководство по черчению. — М.: Машиностроение, 1989. — С. 438-480. — 864 с. — ISBN 5-217-00403-7.
  • Кравченко А. И., Бовда А. М. Зубчатая передача с магнитной связью. Патент Украины № 56700. Бюл. № 2, 2011. — F16H49/00.
  • Ивашов Е.И., Кузнецов П.С., Степанчиков С.В. Зубчатая передача с магнитным взаимодействием зубьев. — 2011. — (Авторское свидетельство СССР № 107309).
  • Ганзбург Л.Ф., Федотов А.В. Проектирование электромагнитных и магнитных механизмов: Справочник – Л.: Машиностроение, 1980. – 364 с.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
