Особенности конструкции и виды патронов для перфоратора

Зубила на перфораторы и их назначение

Конструктивно насадка под названием зубило на перфоратор ничем не отличается от слесарного инструмента. Главное отличие в наличии хвостовика и удлиненной формы рабочей части. Главное назначение такого приспособления в том, чтобы откалывать бетон, кирпич, шлакоблок. В ходе эксплуатации острая часть зубила притупляется, потому ее необходимо затачивать на наждачном круге.

Зубило также применяется для того, чтобы удалить штукатурку и кафель со стены, а также керамическую плитку с пола. Зубила имеют разную толщину рабочей части, а также длину, что положительно влияет на удобство работы инструментом с такими насадками. Самыми ходовыми приспособлениями считаются зубила с рабочей длиной 25 см и толщиной 20 мм. Выпускаются они для перфораторов с патронами sds max и sds plus.

Это интересно! Как и хвостовики буров, на зубилах также необходимо смазывать хвостовую часть специальными смазками. Делается это для того, чтобы уменьшить трение, а также повысить качество теплоотвода. В процессе эксплуатации электроинструмента с разными типами насадок происходит нагрев последних. Причем нагревается больше не наконечник приспособления, а именно хвостовая часть, поэтому смазывать ее надо обязательно перед началом работ.

Снятие патрона с перфоратора: ремонт, замена

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

нужно постучать по головке винта для ослабления фиксации;
открутить с помощью отвертки;
зажать патрон в ключе/тисках и прокрутить шпиндель.

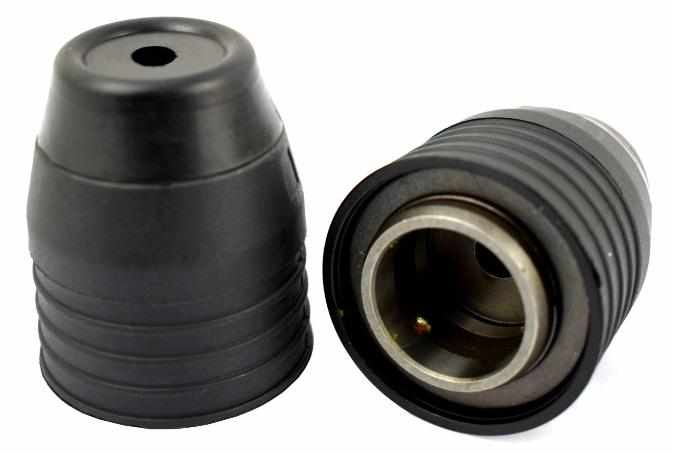

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

регулятора оборотов;
электронного реверса;
щеточного реверса;
системы быстрой замены;
иммобилайзера;
индикаторов;
антивибрационной системы;
фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

патроны для перфоратора bosch;
патроны для перфоратора makita;
патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

Отодвинуть пластиковую часть, снять резиновый уплотнитель.
С помощью отвертки аккуратно снять фиксирующее кольцо.
Затем фиксирующая шайба.
За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

ремонта;
замены отдельных деталей;
чистки;
смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

наворачивания патрона на дрель;
вставки винта в гнездо;
закручивания винта при помощи отвертки.

Автономные аккумуляторные перфораторы

Несмотря на небольшую мощность, в определенных ситуациях без автономного оборудования просто не обойтись. Работа в загородных домах или на объекте при отсутствии доступа к центральной электросети требует наличия аккумуляторных приспособлений.

Доля таких перфораторов составляет лишь незначительную часть современного рынка. Это связано с малой мощностью и коротким временем непрерывной работы изделия. Ввиду сложности исполнения, разработкой данного типа инструментов занимаются только серьезные ведущие производители. Соответственно, их стоимость сильно отличается от привычного электрооборудования в большую сторону.

Несмотря на явные достоинства автономного питания, следует подчеркнуть и неизбежные минусы:

время непрерывной работы не превышает 20 минут;
наличие доступа к электросети для периодической подзарядки батареи;
внушительная стоимость автономного источника питания (аккумулятора).

Лучшие из лучших

Если рассматривать конкретных производителей, то стоит отметить Bosch. Эта фирма выпускает лучшие инструменты под патрон SDS-max, изобретателем которых и является. Среди прочих отлично себя показывают немецкие буры DeWALT, которые замечательно подходят для бытового и профессионального уровня.

Если рассматривать буры более узкопрофильного назначения, то на ум приходит Makita. Пологие буры этой фирмы нельзя назвать лучшими, но вот проломные отлично показывают себя даже в жестких условиях работы.

Среди бюджетников стоит выделить Elitech. Компания изготавливает отличные буры для домашнего применения. Однако не стоит рассчитывать на них при обработке плотных каменных пород.

Отличие бура от сверла

Когда известно устройство бура по бетону для перфоратора, не трудно отличить его со сверлом для дрели. Однако многие новички при выборе затрудняются выбрать нужную насадку под свою модель инструмента. Для начала нужно решить, каким типом инструмента запланировано проведение работ. Если это дрель с ударной опцией, тогда и покупать нужно насадку в виде сверла для бетона. Если это перфоратор, тогда выбирать нужно буры. При покупке новички говорят, что нужно сверло по бетону, а продавец задает вопрос, для какого инструмента оно необходимо — дрель или перфоратор.

Разберемся, чем же отличается сверло от бура, чтобы знать, что ответить продавцу. Итак, различаются рассматриваемые модели, прежде всего, по их назначению. Бур предназначен для перфоратора, а сверла для дрелей. Однако это отличие нельзя назвать аргументом, так как известны случаи применения бура, закрепленного в патроне дрели, а также сверла, установленного при помощи переходника в патроне инструмента. Отсюда получается, что сверло по бетону для перфоратора применяется, но при условии, что это маломощный инструмент, иначе насадка не выдержит больших нагрузок.Буры для перфоратора отличаются от сверл для дрели следующими критериями:

Конструкция хвостовой части — на насадке это цилиндрическое основание диаметром 10 мм и 18 мм с соответствующими выемками, а на сверлах такие пазы отсутствуют. Кроме того, диаметр хвостовика сверла соответствует размеру рабочей части
Диаметры рабочей части — просверлить бетон дрелью можно только с максимальным диаметром отверстия до 14 мм, в то время как в перфоратор ставится насадка диаметром до 32 мм и даже 55 мм для профессиональных бочковых перфораторов с патроном типа sds-max. Для получения больших диаметров отверстий, применяются специальные коронки по бетону
Ударная способность — зная главное визуальное отличие, перейдем к второстепенным факторам. Сверла обладают меньшей производительностью, чем рассматриваемые устройства, что связано с их прочностью. Бур рассчитан на длительные работы под ударной нагрузкой, а сверло предназначено только для кратковременных бурений бетона. Если установить сверло по бетону в патрон перфоратора, то при продолжительных нагрузках оно сломается

Сверло и бур отличие

Еще нужно учитывать такое отличие, как длина рабочей части насадки. Сверла по бетону для дрели выпускаются с максимальной длиной в 300 мм, а буры бывают настолько длинными, что их расстояние достигает 1 метра. Это связано с тем, что перфораторы имеют большой запас мощности, а также обладают высокими показателями создания ударных действий. В дрелях используются электродвигатели малой мощности, которые если и подходят для долбления бетона, то исключительно при непродолжительном применении.

Это интересно! Если использовать дрель для сверления бетона часто, то итог такой работы обернется в виде выхода из строя электродвигателя. Обычно страдает обмотка якоря, но может сгореть и статор.

Если планируется выполнять бурение бетона, кирпича, шлакоблока, железобетона, а также мрамора или гранитных плит, тогда понадобится не только мощный электрический агрегат, но еще и качественная насадка к нему. Если нужно купить бур по бетону для перфоратора, тогда выбирайте модели известных производителей, которые дорожат своим брендом, и выпускают качественную продукцию. Купить же буры можно не только в ближайших строительных магазинах, но и в интернете.

Кроме обычных насадок, которые имеют схожесть со сверлом, различают также проломные буры. Это разновидность сменных элементов для перфораторов, основное назначение которых заключается в проделывании сквозных отверстий для прокладки коммуникаций. Они выпускаются таких размеров от 45 до 80 мм.

Теперь покупая насадку, надо правильно говорить, что вам необходимо бур или сверло. Если вы говорите, что вам требуется сверло по бетону, а продавец переспрашивает вас. Это значит, что он не уверен, что вы знаете, в чем отличие сверла и бура. Поэтому лишний раз не помешает дополнить «сверло по бетону для дрели».

https://youtube.com/watch?v=DWtHfhs7mvk%3F

Автономные аккумуляторные перфораторы

Несмотря на явные достоинства автономного питания, следует подчеркнуть и неизбежные минусы:

время непрерывной работы не превышает 20 минут;
наличие доступа к электросети для периодической подзарядки батареи;
внушительная стоимость автономного источника питания (аккумулятора).

Насадки для сверления дерева и металла

Перфораторы, которые имеют режим сверления, могут применяться для того, чтобы сверлить отверстия в металле и дереве. Для таких целей производители выпускают даже соответствующие насадки — сверла с хвостовиками типа sds plus. Если для сверления небольших отверстий в металле и дереве применяются дрели, то перфораторы позволяют получать отверстия в этих материалах большого размера. Достигается это за счет того, что инструмент имеет большой момент, поэтому легко справляется с самыми сложными задачами.

Это интересно! Если нужно просверлить металл, пластик или дерево, то делать это нужно исключительно электроинструментом, который имеет режим сверления. Если сверлить металл в режиме бурения, то очень быстро из строя выйдет не только сверло, но и исполнительный орган перфоратора.

Важные параметры

При строительстве и ремонте нередко возникает необходимость создания отверстий. Если поверхности созданы из дерева, гипсокартона или кирпича, с этим справится электродрель, но для бетона требуется перфоратор.

Это устройство обладает способностью сверлить отверстия и одновременно создавать ударную нагрузку (действие напоминает отбойный молоток). Поэтому требуется устанавливать дополнительный инструмент. От привычного сверла он отличается:

формой спиральной части;
специальной полостью внутри;
использованием твердого сплава для изготовления рабочей поверхности;
количеством и параметрами режущих частей.

Инструмент с помощью хвостовика устанавливается в патроне и надежно закрепляется. Чаще применяются следующие типы хвостовиков:

SDS-plus. Они больше подходят для перфораторов легкой и средней серии (мастера их чаще используют в домашних условиях), хвостовик у них не более 18 мм в диаметре.
SDS-max. Их используют для профессионального оборудования, они годятся для бетона. Крепежная часть больше 18 мм.

Бур состоит из:

хвостовика, который является отличительной чертой инструмента (выполнен из высокопрочной стали, устанавливается в патроне перфоратора);
стержня спиральной формы (при его изготовлении используются сплавы, которые придают изделиям повышенную прочность);
напайки (режущая часть бура, она оказывает влияние на качество и время выполнения работы).

В зависимости от количества граней они бывают:

3-гранными;
4-гранными;
6-гранными;
цилиндрическими;
SDS.

Особенности в ремонте бочкового перфоратора

Все описанные процедуры по сборке и разборке механизмов перфораторов справедливы и для бочковой его разновидности. Однако существуют несколько нюансов, которые надо учитывать при его ремонте. Вертикальное расположение двигателя под прямым углом к ударному механизму несколько меняет порядок разборки. Так, для получения доступа к редуктору и поршню необходимо снять пластмассовую крышку, расположенную в верхней части кожуха инструмента. Это облегчает ремонт механической части прибора, если вдруг пропадает функция удара.

Доступ к электротехнической части такого перфоратора осуществляется после снятия нижнего кожуха. А замена щёток упрощена, так как по бокам стакана есть отверстия, через которые они легко снимаются.

Виды сверл для перфоратора

Наконечники бывают следующих видов:

зубило;
сверло;
пика либо зубило-пика;
канальный бур;
коронка.

Бур, похожий на обыкновенное спиралевидное сверло, применяется для устройства отверстий круглой формы, как правило, под дюбель либо дюбель-гвоздь. В строительных магазинах его нередко определяют как сверло под перфоратор.

Зубило предназначено для удаления штукатурки, плиточного покрытия, кафеля или любого иного отслужившего свой срок покрытия. Им удобно выполнять демонтаж, просто поддевая подлежащий удалению материал.

Пикой удобно пользоваться при штроблении, пробивании отверстий в бетонных или других твердых поверхностях. Инструмент имеет заметно больший диаметр, чем у сверла, и отличается повышенной «отбойностью». Такой наконечник применяют при необходимости проделывания отверстий большего размера, которых можно добиться с использованием сверла.

Канальный бур незаменим тогда, когда требуется проделать штробы для проводки либо установки предметов интерьера: направляющих для гипсокартонных конструкций, крепления раздвижных или фальшстен.

Коронка применяется для устройства отверстий для размещения выключателей и розеток. Современные буры для перфораторов выпускаются любого размера, среди прочего и для установки этих электротехнических устройств.

легированных;
быстрорежущих;
углеродистых.

Для обработки твердых материалов буры оснащаются сверхпрочной напайкой.

По виду рабочего наконечника буры классифицируются на следующие виды:

Шнековые, предназначенные для устройства глубоких отверстий. Благодаря спиралевидной конструкции и значительному крутящему моменту удаляются крошки и пыль, снижается нагрузка на перфоратор, сокращается срок выполнения работ.
Бур с небольшим уклоном рабочих желобов. Используется для работ, требующих приложения малых усилий, к примеру для устройства множества неглубоких отверстий в относительно мягких материалах.
Бур со значительным наклоном бороздок, отличающийся большой скоростью сверления. Нагрузка на перфоратор от таких буров выше, чем при применении шнековых. Предназначен для проделывания глубоких отверстий.
Буры с одной либо несколькими спиралевидными бороздами или желобами особой формы. Такой наконечник обеспечивает высокую устойчивость сверла, сбалансированность его вращения, снижение вибрационной нагрузки на перфоратор.

Не менее важна и форма задней части бура, зажимаемой в патроне – хвостовика.

Наиболее часто используются:

SDSplus. Применяются для перфораторов низкой и средней мощности. Заглубление в патрон – 4 мм, размер «хвоста» – 10 мм.
SDS – специальная система направляющих. Бур удерживается в патроне зажимами. Диаметр хвостовой части – 10 мм.
SDSmax. Формат, применяемый в мощном профессиональном инструменте. Диаметр хвостовика составляет не 10, а 18 мм, углубление в патрон – 9 мм.
SDStop. Используется преимущественно в перфораторах BOSH. Размер «хвоста» – 14 мм.
SDSquick. Также является разработкой компании «Бош» и применяется в инструменте только этой марки.

Характеристики

Пользователь, который часто применяет дрель, должен знать и разбираться в размерах патронов, что есть на рынке. Кроме того что они различаются диаметром хвостовика, на некоторые требуется приобретать отдельно переходник или адаптер.

По максимальному диаметру хвостовика можно понять, насколько широко расходятся зажимные лепестки.

В данном случае это:

Первые размеры встречаются редко, остальные – гораздо чаще. Исходя из мощности и размера дрели, производитель подбирает и оптимально доступный диаметр хвостовика. Если это небольшой инструмент, мощность которого всего 300 Вт, на него нет смысла ставить патрон на 0.16 см. Если пользователь не может зажать имеющимся патроном необходимую насадку, потому что размеры не сочетаются, тогда появляется необходимость выбрать другой большего диаметра.

Стоит принимать во внимание и минимально допустимое значение диаметра хвостовика, которое может быть 0.5, 0.8, 1, 1.5, 2, 3 миллиметра. Стоит отметить, что значение 0.5 мм встречается на патронах, у которых максимальное значение 6.5 мм, и так – по возрастающей

Из других характеристик, на которые обязательно обращают внимание при выборе подходящего патрона — посадочное место. Оно может быть двух видов: резьбовое и конусное

Современные производители предпочитают использовать в конструкции инструмента первый вариант, второй применяется на тех дрелях, где максимальный диаметр хвостовика 16 мм.

Резьбовое соединение играет не менее важную роль. Оно может быть:

Наиболее востребованными являются размеры 3*8 и 1*2. Они используются на хвостовике диаметром 0.10 и 0.13 см.

Резьба метрическая бывает только одного вида — М12, она используется для патронов, у которых диаметр хвостовика составляет 0.1, 0.13, 0.16 см.

У патронов из характеристик можно еще выделить посадочное место, которое обозначается, как:

В данном случае цифры – это диаметр, который прописывается в миллиметрах.

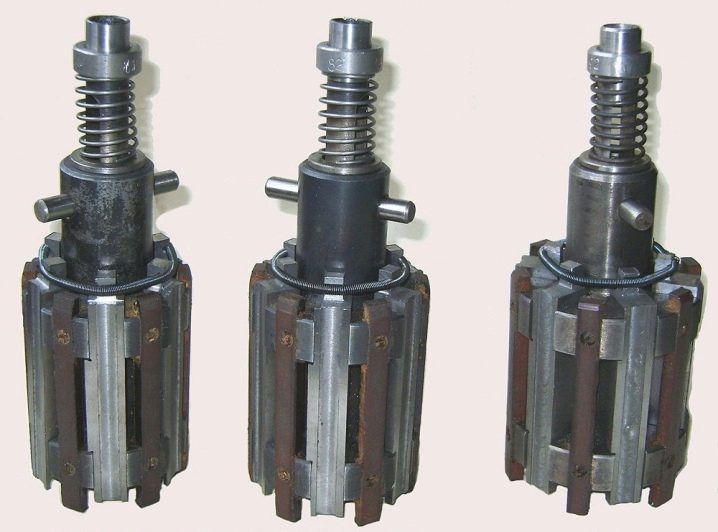

Играет немаловажную роль и хонинговальная головка, конструкция которой зависит от длины и диаметра отверстия.

Они бывают для отверстий:

Последнее, но не менее важное место занимает вал, который может быть стационарным или гибким. Первый находится в корпусе дрели, второй накручивается, в его конструкции присутствует гибкий шланг, он позволяет использовать инструмент в труднодоступных местах

Универсальный электрический инструмент – перфоратор (дрель)

Любой уважающий себя мужчина или строитель имеет в своем арсенале универсальные инструменты, в том числе и дрель. В ее комплекте обязательно присутствуют:

несколько насадок;
переходники;
патроны.

Схема патрона перфоратора.

Но основа любого действия дрели – это патрон. Переходники применяются для того, чтобы установить сверло (в зависимости от диаметра отверстия, которое нужно просверлить, либо для того, чтобы просто закрутить шурупы и винты). Насадки на перфоратор устанавливаются в зависимости от того, какую задачу необходимо выполнить дрелью.

В любом случае лучше, чтобы под рукой всегда был запасной патрон, потому что в самый неподходящий момент он может выйти из строя, соответственно, дрель работать не будет.

Каждый вид работы предусматривает применение разных патронов. Быстрозажимные патроны подходят в тех случаях, когда приходится часто менять их, а ключевые применяют, если устанавливаются большие сверла в дрель.

Многих волнует вопрос о том, для чего нужны разные виды патронов. Нельзя забывать, что перфоратор может иметь большую и меньшую мощность. Для мощного инструмента (например, для ударных профессиональных перфораторов) главное – это надежное крепление бура, сверла или насадок.

Схема устройства составляющих перфоратора.

Некоторые патроны рассчитаны для глубокой посадки бура, и главная задача в таком случае – это свести к минимуму вариант того, что сверло может слететь во время работы. Но в случае, если необходима «ювелирная работа», например, закрутить болты или сделать отверстие небольшого диаметра, акцент делается не на фиксации, а на точности.

У предшественников нынешних перфораторов сверла крепились подвижными кулачками, но со временем устройства обновились и усовершенствовались. Теперь в перфораторе сверло фиксируется двумя направляющими клиньями и двумя стопорными шариками. Именно поэтому крепление патрона теперешних перфораторов более надежное. Намного проще стала и фиксация насадок: они вставляются в патрон, после надавливания, происходит щелчок – значит, насадка зафиксирована. Чтобы извлечь сверло, необходимо просто нажать на подвижную крышку.

Как разобрать патрон перфоратора?

Иногда перед мастером встаёт необходимость разборки патрона по разным причинам: будь то ремонт, чистка инструмента, смазка или замена определенных частей. Для грамотной разборки патрона перфоратора, в первую очередь, необходимо знать компанию изготовителя, так как процесс разбора зависит именно от этого пункта.

Среди современных производителей электрических перфораторов наиболее популярными являются Bosh, Makita и Interskol. Данные бренды успели зарекомендовать себя на строительном рынке как изготовителем качественной продукции.

В принципе, особой разницы между устройством перфораторов разных компаний нет, но есть небольшие нюансы, которые быстро решаются по мере разборки патрона.

Рассмотрим, как разобрать патрон от электрических дрелей Bosh, так как данный бренд наиболее популярный и покупаемый.

Для начала следует отодвинуть пластиковую деталь и снять уплотнитель из резины. При помощи отвертки необходимо очень аккуратно убрать кольцо, которое фиксирует конструкцию, и шайбу. Под данной деталью находится ещё одно фиксирующее кольцо, которое нужно повернуть, а затем поддеть инструментом и убрать.

Далее находится зажим SDS, который включает в себя три детали: шайба, шарик и пружина. SDS необходимо разбирать строго по правилам: в первую очередь, достаётся шарик, потом – шайба, а последней идёт пружина

Важно соблюдать данную последовательность, чтобы не повредить внутреннее устройство
