Ремонт перфоратора

Как подбирать запчасти для замены

В ходе разборки и обслуживания дрели вы можете столкнуться с тем фактом, что некоторые детали износились и требуют замены. Это обычна практика, тем не менее не следует пытаться поставить на замену сторонние комплектующие или, того хуже, искать сложные пути обхода. Типичная и грубая ошибка — когда вместо сломавшейся штатной кнопки снаружи рукоятки крепят обычный тумблер. Такой «тюнинг» небезопасен и его следует избегать.

Внутреннее устройство дрели: 1 — сетевой кабель; 2 — помехоподавляющий конденсатор; 3 — пусковая кнопка; 4 — статор электродвигателя; 5 — подшипник двигателя; 6 — щёткодержатели со щётками; 7 — коллектор ротора; 8 — корпус дрели; 9 — крыльчатка, охлаждающая электродвигатель; 10 — кнопка переключения между обычным и ударным режимами; 11 — корпус редуктора; 12 — редуктор; 13 — подшипники патрона; 14 — возвратная пружина; 15 — патрон, удерживающий сверло

Тем более что на сегодняшний день рынок запасных частей для электроинструмента доступен и обширен. Если вы покупали инструмент в крупном сетевом магазине, то, скорее всего, там же вы найдёте всё необходимое для ремонта: от кнопок и щёток до роторов двигателя и деталей редуктора.

Всё что нужно — определить производителя дрели и точное название модели, эта информация в обязательном порядке присутствует на шильдике. Проблема в том, что разные модификации одной и той же модели могут иметь как совместимые комплектующие, так и абсолютно не подходящие. Ориентируйтесь на внешний вид, не ленитесь уточнить основные размеры и габариты детали для замены.

С составными приводного механизма всё несколько проще благодаря высокой степени унификации: подшипники имеют маркировку на защитных кольцах сепараторов, на шестернях штампуются номенклатурные коды. Практика показывает, что ко всем популярным моделям инструмента, в том числе и к представителям зарубежной серии профтула, можно подобрать запчасти. В разряде исключений только дрели старше 30 лет, но даже для них вполне реально найти донора.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Как выявить неисправность щеточного узла

Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:

  • Качество
  • Исправность коллектора
  • Нагрузка электроинструмента

Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.

Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.

Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить

Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.

Разборка и ремонт патрона

Одна из частых поломок, с которой сталкиваются владельцы перфораторов, – это выход из строя патрона. Для того чтобы его разобрать, потребуется такой инвентарь: отвёртка, молоток, плоскогубцы и рожковый ключ.

Для начала необходимо на торце найти резиновую муфту и снять её и стопорное кольцо. После этого откроется доступ к рабочей муфте, которую нужно сместить и снять ещё одно стопорное кольцо. Для разжимания колец можно воспользоваться плоской отвёрткой. Следующим шагом будет извлечение пружины и фиксирующих шариков. Теперь нужно снять патрон, для этого можно воспользоваться тисками и зажать в них патрон, взять рожковый ключ и за лыски вращать шпиндель.

В случае, если при работе с перфоратором слетел патрон, это может означать, что корпус патрона в месте крепления пришёл в негодность. Для устранения данной проблемы достаточно заменить стопорное кольцо новым.

Бывают случаи, что во время использования из патрона вылетает бур. Тогда нужно разобрать патрон и определить, что могло стать причиной

Следует обратить внимание на следующие детали: шарики, ограничительное кольцо и фиксирующую пружину. Если какая-то из них испорчена, то нужно заменить её, тогда проблема решится

Если при разборке патрона стало ясно, что внутренний цилиндр пришёл в негодность, то патрон нужно заменить полностью, так как он не подлежит восстановлению. В этом случае можно достать из старого все детали, которые ещё не износились, они могут пригодиться в дальнейшем, если в новом патроне износятся какие-то из этих составляющих.

Ремонт перфоратора самостоятельно шаг за шагом

К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:

  • Якорь;
  • Щетки;
  • Шестеренки;
  • Стартеры;
  • Подшипники;
  • Кабели для подключения к сети;
  • Выключатели.

Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях. А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые. Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые

Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта

Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

На фото – ремонт перфоратора своими руками, youtube.com

Фото замены щетки у перфоратора, prodaga.com

На фото – ротор перфоратора, einhell-ua.com

Фото осмотра перфоратора на наличие поломки, mozgochiny.ru

На фото – разобранный перфоратор, dokakodm.ucoz.ru

Можно ли подключить дрель без кнопки

Дрель является одним из самых используемых в повседневном быту электроинструментом. Часто, во время ее эксплуатации из строя выходит такой элемент как кнопка питания. Это обусловлено тем, что выключатель, отвечающий за включение и выключение устройства, подвергается механическим воздействиям, в результате чего он быстро изнашивается. Именно по этой причине у большинства людей, которые используют электрическую дрель, возникает вполне закономерный вопрос: можно ли подключить дрель напрямую без кнопки питания и как это сделать?

Как правило, в большинстве случаев подобный вопрос возникает у людей в том случае, когда выключатель включения/выключения электродрели выходит из строя, а приобрести новый не представляется возможным. Сразу же нужно отметить, что подключить питание к электродрели и запускать ее без кнопки вполне возможно. Однако во время такого подключения нужно следовать всем правилам и инструкциям подключения контактов электродвигателя устройства к проводам, по которым поступает питание от электрической сети.

Как подключается кнопка дрели

Как показывает опыт, неисправность дрели в 60% случаев связана с неисправностью кнопки выключения. Часто попытка замены этого элемента приводит к тому, что все провода запутываются, и возникает вопрос — что куда подсоединять, чтобы подключить все правильно. Именно в этом и стоит разобраться, чтобы подключаемые наугад провода не привели к возникновению короткого замыкания.

Сразу надо отметить, что кнопки на дрелях могут иметь разную конструкцию, однако различают три типа их устройств:

  • Обычные без регулятора — при нажатии на курок запускается электромотор на полную мощность. Обычно такие кнопки использовались на старых советских дрелях
  • Кнопка с регулятором оборотов — на курке имеется шайба, перемещение которой способствует увеличению или снижению сопротивления. Чем больше сопротивление, тем меньше скорость вращения патрона
  • Кнопки с регулятором оборотов и реверсом — дополнительно устройство оснащается пластиной с рычагом переключения направления вращения патрона. Реверс реализуется за счет смены полярности подачи напряжения на обмотку ротора и статора

Одной из самых трудных схем подключения является последний вариант. Однако, если разобраться, то в подключении всех видов кнопок ничего трудного нет. В этом помогут разобраться ниже приведенные схемы подключения кнопок разных дрелей — Бош, Интерскол и другие.

Данная схема также встречается в другом исполнении, как показано на фото ниже.

Отличие между этими схемами в подключении проводов от реверса к ротору и статору. Оба варианта являются правильными, и будут работать. Все зависит от модели инструмента. Соблюдая последовательность подключения кнопок дрели, не составит труда восстановить работоспособность инструмента. Ниже приведена схема в виде иллюстрации подключения кнопки дрели к коллекторному двигателю переменного тока.

Стоит отметить, что кнопка дрели выходит из строя не только по причине перегорания контактов, но еще посредством износа разжимной пружины. При большой выработке происходит поломка пружины, что в итоге приводит к заклиниванию устройства.

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

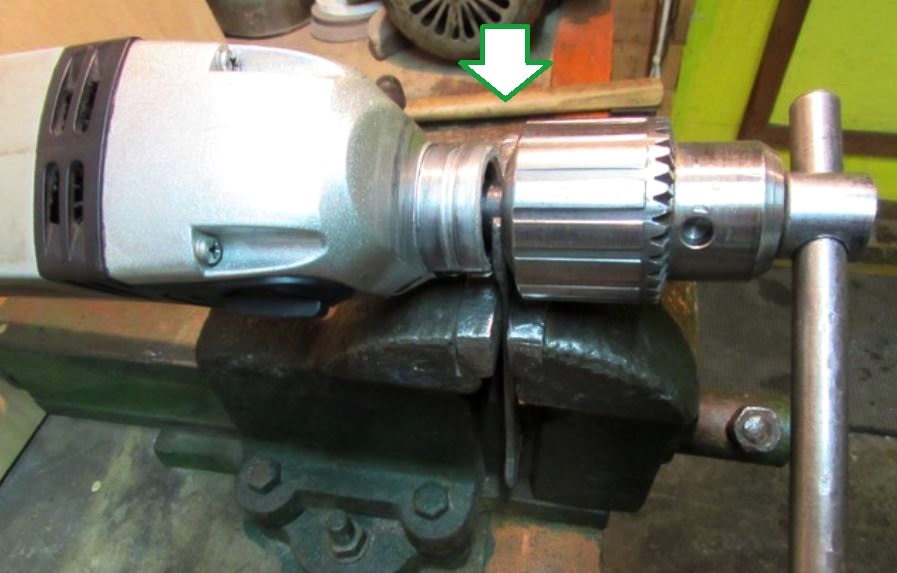

Как снять патрон?

Существует два типа крепления: конус Морзе, и резьбовое. В первом случае нужно нанести несколько ударов небольшим молотком по тыльной части патрона. После чего он легко снимется.

Для откручивания резьбового крепления, вал удерживается гаечным ключом (на валу есть специальные лыски).

Не существует неисправностей, которые нельзя исправить своими руками. Если отдельный узел не подлежит восстановлению – меняется только он, покупать новую дрель незачем.

Для профилактики поломок следует придерживаться простых правил:

  • После пыльной работы продувайте вентиляционные отверстия и внутреннюю полость патрона. Держите инструмент в чистоте.
  • Не перегревайте двигатель – при продолжительном использовании надо делать перерывы.
  • Периодически обновляйте смазку на деталях вращения.

Замена кнопки и щеток

О неисправности щеток и необходимости их замены говорит выраженный запах гари, исходящий во время работы перфоратора. Щетки при долгой работе стираются, искрят, и могут даже начать гореть. В таком случае их следует заменить.

Щетки находятся в электрической части, так что после снятия пластикового корпуса и разборки до щеточного узла, необходимо достать старые щетки из-под замка, и заменить их новыми. Сейчас некоторые производители сразу кладут запасные щетки в комплект, что упрощает задачу для обычного пользователя.

Поменять кнопку переключения намного проще, но вот в дополнительном комплекте она не идет. Достаточно в разобранном корпусе отсоединить испорченную кнопку, а на ее место поставить новую.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

  1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
  2. Снимите стопорное кольцо, удерживающее подшипник.
  3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
  4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
  5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый

Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

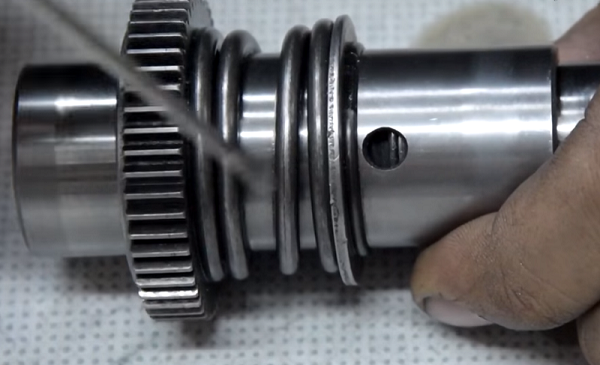

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

Электродрель — вспомним конструкцию инструмента

Электрической дрелью называется такой вид инструмента, который предназначен для сверления разных видов материалов, в том числе бетона и железобетона. Только для этого понадобится использовать инструмент с функцией ударного сверления или ударную дрель. Как устроен инструмент, можно узнать, если разобрать его. Коротко о конструкции электродрели советского и зарубежного производства, описано ниже.

Надо отметить, что конструкция современных дрелей отечественного и зарубежного производства отличается от устройства советских инструментов. Только это незначительные отличия, которые заключаются в отсутствии реверса на электродрели, а также ударного сверления. Итак, конструктивно электрическая дрель состоит из двух основных частей — электрической и механической. В основу механической части входят такие конструктивные элементы:

  1. Редуктор — набор шестерней, за счет которых происходит снижение скорости и увеличение силы момента от вала электродвигателя
  2. Патрон — исполнительный орган, который предназначен для закрепления рабочих насадок
  3. Подшипники — опорные механизмы валов и осей, обеспечивающие их вращение
  4. Ударный механизм — в электрических ударных дрелях это устройство является частью редуктора

Электрическая составляющая любой сетевой электродрели состоит из следующих элементов:

  • Двигатель коллекторного типа, состоящий из статора (неподвижная часть), ротора или якоря (подвижной части) и коллектора (медные пластины или ламели, по которым ток подается на обмотку якоря)
  • Графитовые или угольные щетки — передаточное устройство, через которое происходит передача тока на обмотку ротора. Щетки являются расходным материалом, и когда они искрят, то это говорит об их износе
  • Кнопка пуска — в зависимости от модели электрической дрели, выключатели бывают обычными и со встроенным регулятором оборотов
  • Кнопка реверса — на советских дрелях такие устройства отсутствуют. Это механизм смены полярности, посредством которого происходит изменение направления вращения патрона инструмента. Устанавливается отдельно или встраивается в кнопку пуска
  • Ферритовое кольцо — это элемент (фильтр), посредством которого происходит сглаживание помех в сети
  • Конденсатор — фильтрующий элемент, не допускающий попадание помех в сеть
  • Сетевой провод — связующее звено между электрической розеткой и инструментом

Выше на фото представлена конструкция дрели с основными узлами. Рано или поздно возникает необходимость произвести ремонт дрели по причине выхода из строя отдельных ее узлов и механизмов. Для этого требуется изначально произвести осмотр инструмента, выявить причину неисправности, и устранить ее. Более подробно о том, какие виды поломок дрелей бывают, как их выявить и устранить, описано в материале.

Это интересно! На старых советских дрелях отсутствует механизм реверса и электронный регулятор оборотов. Вместо электронного регулятора используется механический, состоящий из шестерней разного диаметра и количества зубьев. Такой способ регулировки является более надежным, так как понижение скорости не влияет на мощность. Однако такой способ регулировки скорости является дорогим, так как требует дополнительного использования пары шестеренок. При износе одной пары шестерней, можно продолжить пользоваться инструментом. Ниже приведены фото, на которых видна конструкция механического регулятора скорости старой советской дрели.

Как вставить и вытащить сверло или бур

Модели перфораторов могут оснащаться тремя видами патронов:

  • быстрозажимной;
  • кулачковый;
  • системы SDS.

Абсолютное большинство перфораторов оснащены патроном системы SDS, поэтому операция установки сверла рассмотрена на примере этого патрона.

Установка сверла

Патрон системы SDS является быстрозажимным патроном. Сверло (бур) с соответствующим хвостовиком устанавливается в такой патрон за три действия:

  1. Оттянуть вниз муфту патрона.
  2. Вставить режущий инструмент в гнездо.
  3. Отпустить муфту патрона.

Механизм SDS надёжен, не даёт сверлу выпасть и экономит время на смену буров. Его используют для перфораторов промышленного и бытового назначения малой и средней мощности.

Для работы свёрлами с обычным цилиндрическим хвостовиком необходимо иметь специальный зажимной кулачковый патрон с хвостовиком системы SDS. Такой патрон-переходник позволяет работать перфоратором в режиме электродрели стандартными свёрлами. Тем не менее в продаже можно найти свёрла с хвостовиками SDS.

Кулачковый патрон с хвостовиком SDS для сверления стандартными сверлами

Снятие сверла

Для снятия сверла или бура с патрона системы SDS необходимо:

  1. Дождаться полной остановки вращения патрона.
  2. Зафиксировать нижнюю муфту патрона рукой.
  3. Другой рукой открутить или стянуть верхнюю муфту.
  4. Достать бур или сверло.

Неисправности и их причины

Частые неисправности перфоратора:

  • не включается. Проверить электрическую цепь;
  • перфоратор не бьёт. Поломка в ударном механизме;
  • инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
  • бур вылетает, не держится. Неисправность патрона или растровой втулки;
  • искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
  • искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
  • перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
  • перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

  1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
  2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
  3. Проверьте контакты реверса.
  4. Соедините щупы со щётками для проверки контакта через якорь.
  5. Соедините щупы с проводами статора и прозвоните их.
  6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

https://youtube.com/watch?v=u3qayqobvnc

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

  • поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет;

    Проверка целостности обмотки якоря

  • определение пробоя на массу. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое;
  • то же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

    Определения замыкания обмотки с корпусом ротора

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

  • поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;
  • проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Принцип работы и конструкция перфоратора

Для ремонта перфоратора нужно хотя бы в общих чертах представлять, как он работает, из чего состоит.

Условно механизм инструмента представлен механической, электрической частями и корпусом, где они объединяются, взаимодействуют. Дополнительно он защищает узлы от отрицательного влияния внешней среды.

После запуска двигателя ротор мотора начинает вращаться благодаря действию ЭДС. Его крутящий момент передаётся по двум линиям:

  • Посредством зубчатой передачи патрону с оснасткой, вращая их.
  • Через ударный механизм, заставляющий совершать поступательно-возвратные движения бур. Насадка ударяет о материал, разрушая его.

Принцип функционирования перфоратора

Устройство бытового перфоратора.

Принцип работы перфоратора заключается в том, что электродвигатель придает вращательное движение подшипнику, который преобразует это движение в поступательно-вращательное. Инструмент устроен так, что энергия за счет подушки воздуха будет передаваться поршню, который сможет передать энергию удара на бур.

Если какая-либо из вышеперечисленных проблем появится, то это значит, что инструмент понадобится отремонтировать. Данный процесс требует внимания, определения точной причины неисправности и знания, как ее устранить. Чтобы определить проблему, надо ознакомиться с конструкцией инструмента. Основные элементы перфоратора можно увидеть.

Следует понимать, что если перфоратор сломался, то самый простой способ – отнести его на ремонт в какой-либо из сервисных центров. Однако недостаток этого способа в том, что он требует больших временных затрат. Если знать, как разбирается инструмент, то работы по ремонту можно выполнить самостоятельно. Также можно будет сэкономить деньги, так как исключаются затраты на оплату услуг сервисных центров.

Разборка перфоратора выполняется следующим образом:

  1. Первым делом демонтируется наконечник из резины, после чего шайба и пружина. В конце снимается шарик.
  2. Когда шарик будет снят, понадобится выкрутить винты, которые фиксируют корпус. После этого нужно отсоединить провода статора.
  3. Извлекается щеткодержатель.

Схема основных деталей перфоратора.

Когда перфоратор будет разобран, понадобится прочистить корпус, при этом не имеет значения, какая поломка произошла. В некоторых случаях мешают конструкции нормально функционировать грязь и пыль.

Элементы, которые нужны для выполнения ремонта:

  • смазка;
  • отвертка;
  • тиски;
  • запасные детали.

Далее корпус инструмента нужно установить вертикально, зафиксировать при помощи тисков, после чего извлечь все элементы из конструкции.

Замена основных деталей

При эксплуатации прибора необходимо следить за его исправностью. При появлении первых признаков неисправности необходимо проводить срочный ремонт. Для того чтобы избежать серьезного ремонта нужно следить за состоянием и по необходимости менять следующие элементы: подшипники, кнопка включения, графитовые щетки и патрон.

Подшипник меняется в том случае, если из него потекла смазка, он тяжело прокручивается или скрипит. Для выполнения этой операции потребуется съемник и деревянный молоток.

Кнопка включения меняется очень легко. Для этого требуется разборка корпуса. При этом необходимо проследить отключение прибора от сети.

Для того что бы оборудование прослужило долгие годы требуется выполнять техническое обслуживание, хранить его в чистоте, вовремя делать очистку и смазку движущихся частей и выполнять замену щеток и подшипников. В этом случае ремонт может вовсе и не понадобиться, оборудование будет исправно служить долгие годы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
