Разбираемся в устройстве и принципе работы перфоратора

Режимы работы перфоратора

Современные перфораторы бывают:

  • 2-х режимные (сверление + сверление с ударом);
  • 3-х режимные (сверление + сверление с ударом + только удары).

Сверление является вспомогательной функцией перфоратора, и без ударов ее активировать не рекомендуется — для этой цели лучше подойдет дрель. Если надо выполнить сверление без удара именно перфоратором, необходимо отключить функцию удара и закрепить в оснастке не бур, а обычные сверла для дрели. Сверлить допускается дерево, пластмассу, пенобетон, тонкий металл.

Зафиксировать оснастку можно двумя способами:

1. Снять патрон SDS с перфоратора и заменить его на обычный сверлильный.

2. Поставить на патрон SDS переходник (иногда он идет в комплекте с инструментом).

Первый способ предпочтительнее, поскольку сверло фиксируется надежнее, радиальное биение минимально, и точность получения отверстий выше.

Функцию долбления можно активировать, отключив режим вращения бура. Оснастка будет совершать только возвратно-поступательные движения и по принципу работы напомнит отбойник.

Долбление актуально при:

  • демонтаже стен, перекрытий, балок, кирпичных кладок;
  • скалывании штукатурки;
  • штроблении канавок для коммуникаций и электропроводки.

Если долбить стену буром, он затупится, поэтому применяют зубила. Для небольших отверстий — долбежное, для разрушения каменных предметов — демонтажное, для скалывания краев или удаления плитки — отрубное.

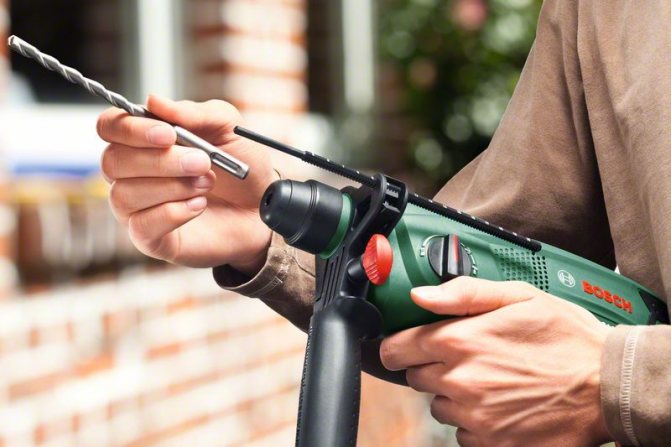

Сверление с ударом — основной режим работы перфоратора. Оснасткой здесь служит бур с победитовым наконечником, который быстро проникает в твердый материал. Данный режим отличается повышенным уровнем шума, зато процесс занимает меньше времени за счет высокой эффективности каждого удара.

Популярные бренды и самые продаваемые модели перфораторов

Аккумуляторные перфораторы1.Перфоратор Ryobi ONE+ R18SDS-0; 2.Перфоратор Калибр Мастер АП-14,4м+ 00000059169; 3.Перфоратор Энкор AccuMaster АКМ1815 49215;
С виброзащитой1.Перфоратор DeWALT D 25133 K; 2.Перфоратор Einhell RT-RH 32; 3.Перфоратор Фиолент П6-1200-Э Ф0076;
С реверсом1.Перфоратор Makita HR 2470; 2.Перфоратор Elitech П 0826РЭМ; 3.Перфоратор Bosch GBH 2-26 DRE 0.611.253.708;
С патроном SDS-max1. Перфоратор Калибр Мастер ЭП-2000/50М 00000046095; 2.Перфоратор DEWALT SDS-max D25481K; 3.Перфоратор Makita HR 5001 C
С патроном SDS-plus1.Перфоратор DeWALT D 25134 K; 2.Перфоратор Makita HR 2470; 3.Перфоратор Bosch GBH 2-28 F 0.611.267.600;

Разборка перфоратора

Корпус большинства устройств выполняется из двух половинок: задней и передней. Между собой они стянуты с помощью винтов, расположенных параллельно направлению оси установки бура. Но бывает так, что половинки крепятся и с использованием боковых креплений. Перед тем как выкрутить крепёжный элемент, соединяющий половинки корпуса, понадобится снять патрон.

Патрон применяется соответствующий стандарту SDS-plus или SDS-Max. Для его разборки понадобится отвёртка с плоской гранью. На первом этапе освобождается зажим патрона от установленного бура. Если сам механизм заклинило и он не поддаётся раскручиванию, то следует несильными ударами прорезиненого молотка обстучать его по кругу. Не помешает нанесение и промывочной жидкости. На следующем этапе отводится пластиковый кожух вниз, отвёрткой снимается резиновый пыльник. После этого останется удалить стопорное кольцо, используя всё туже отвёртку, извлечь пружину с шариком и стопорные пластины.

Когда патрон извлечён, снимаются корпусные части. Во время разборки инструмента следует быть внимательным, запоминая порядок извлечения элементов и место их расположения. Если на ручку надета накладка, то следует отсоединить и её. После чего останется аккуратно развести в разные стороны корпус и редуктор. Используя полученный зазор, достаётся кнопка переключения. Извлекается держатель для щёток.

Кнопка установки режимов работы, несмотря на разновидности аппаратов, снимается одинаково. Переключатель устанавливается в положение удар (на корпусе изображён в виде молота), после чего немного поддевается и проворачивается против часовой стрелки на один-два сантиметра. Затем, переключающая накладка снимается вытяжным движением на себя и освобождается посадочное место.

После снятия основных корпусных элементов предоставляется возможность доступа к остальным частям инструмента. Можно приступать к их чистке и смазке, а по необходимости и к восстановлению.

Ударная дрель или перфоратор

Только когда я попробовал новый инструмент в деле, только тогда понял, что такое перфоратор и чем он отличается от ударной дрели.

В обоих инструментах помимо вращения сверла, обеспечивается его продольно-осевое движение. Т. е., когда Вы сверлите бетонную стену, сверло не только вращается в стене, но и быстро долбит ее. Но в случае ударной дрели, эффективность ударной функции значительно ниже. При долблении стен ударной дрелью нужно прикладывать значительные усилия собственных рук, и усталость от продолжительной работы приходит намного быстрее, не говоря уже про износостойкость.

Но дело не только в этом. Большинство работ по бетону не ограничиваются только сверлением небольших отверстий под дюбели, для которых собственно ударная дрель и предназначена. Когда Вы делаете серьезный ремонт, то начинаете понимать, что Вам нужно и канавки продолбить в стенах, чтобы в них спрятать трубы, и высверлить отверстия под розетки, и просверлить насквозь толстые стены, чтобы в них пробросить провода. И вот здесь уже ударная дрель просто бессильна!

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток

  1. Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.

    Открутите заглушки

  2. Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.

    Извлеките щётки

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Кривошипно-шатунный ударный механизм у бочкового перфоратора

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

  1. После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.

    Растровая втулка с бойком

  2. Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
  3. Сначала выйдет боёк, потом втулка.

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Неисправности в редукторе

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Замена редуктора

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

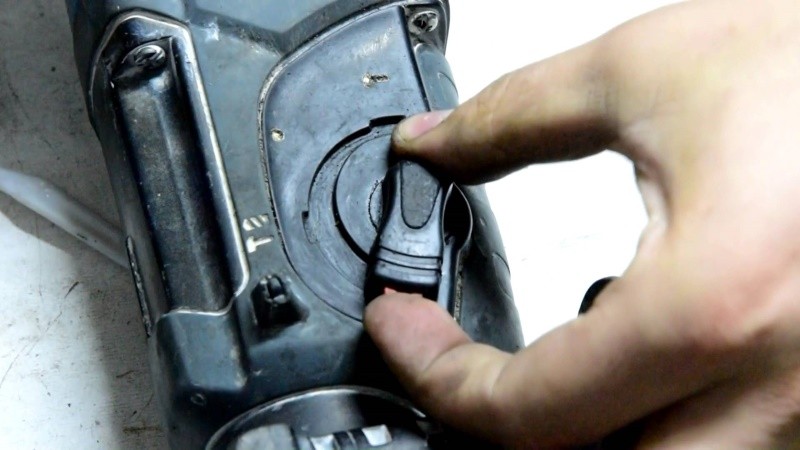

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

Ремонт переключателя режимов

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Мощность перфоратора

Мощность перфоратора измеряется в двух единицах измерения, а именно в Джоулях и Ваттах. В Ваттах измеряется мощность двигателя перфоратора, которая в зависимости от модели может составлять от 500,0 Вт до 1500,0 Вт. Двигатели перфоратора, в зависимости от номинальной мощности, имеют различные размеры и формируют вес перфоратора.

Перфораторы с двигателями малой мощности (от 500,0 Вт до 800,0 Вт) имеют наименьший вес в пределах от 1,70 кг до 3,00 кг. Такие перфораторы используются для легких работ, например, бурения дыр в бетоне диаметром от 4 до 18 миллиметров. «Легкий» перфоратор является наиболее оптимальной кандидатурой для того, чтобы стать постоянным жителем квартиры или частного дома.

выбрать мощность перфоратора

Перфораторы с двигателями средней мощности (от 800,0 Вт до 1100,0 Вт) имеют вес в пределах от 2,50 кг до 6,00 кг. Такие перфораторы являются универсальным инструментом в руках ремонтной бригады или рабочих строительной компании. Возможности «средних» перфораторов позволяют производить бурение твердых поверхностей диаметром до 30,0 миллиметров.

Перфораторы с двигателями большой мощности (от 100,0 Вт до 1500,0 Вт) имеют вес в пределах от 5,0 кг до 11,00 кг. Такие перфораторы являются сугубо профессиональным инструментом и в большинстве случаев приспособлены для бурения отверстий среднего и большого диаметра. Вес «больших» перфораторов делает крайне затруднительным его использование в бытовых целях.

Что такое удар

Элементы управления расположены на корпусе инструмента, как показано на следующем фото:

Внутреннее устройство перфоратора невозможно понять без его разборки. В пластиковом корпусе спрятаны следующие основные компоненты:

  • Электрический двигатель;
  • Предохранительная муфта;
  • «Пьяный» подшипник;
  • Летающий поршень;
  • Картридж.

Принцип действия вращающегося молотка заключается в преобразовании вращения двигателя в ударно-вращательное движение сопел. Электродвигатель приводит в движение остальную часть молоткового механизма. Предохранительная муфта обеспечивает безопасность специалистов при эксплуатации. Пьяный подшипник приводит в движение поршень, создавая ударную силу, а патрон обеспечивает зажимы форсунки. Теперь давайте поговорим более подробно о каждом из этих узлов.

Электрический двигатель

Основными частями двигателя являются статор и ротор.

Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. Ротор имеет несколько обмоток. Выводы катушек связаны с контактами клапана. В этом случае одна из обмоток является частью электрической цепи. Питание подается через графитовые щетки к контактам арматуры. Переключение обмоток создает скользящее поле, благодаря которому ротор вращается.

Электродвигатель в инструменте может быть горизонтальное и вертикальное расположение. Горизонтальный обычно используется в легких вращающихся молотках, в то время как модели средней и высокой мощности оснащены вертикальным электродвигателем.

Работа электрической части молота регулируется спусковым крючком нажатием кнопки на рукоятке.

Защитная муфта

Чтобы остановить вращение патрона, если рабочее сопло заклинило, в перфораторах установлена ​​предохранительная муфта. Это необходимый элемент: без его использования мощный инструмент отвинчивается от рук, длительное самостоятельное вращение пуансона легко приводит к травмам. Перфораторы используют два основных типа муфт: трение или кулачок.

  1. При нормальных условиях работы инструмент работает фрикционная муфта плотно прижаты друг к другу. это передает силу вращения на остальную часть механизма. Если вращение затруднено, диски скользят без перегрузки привода.
  2. В кулачок сцепления обе половины имеют скошенные выступы, которые являются частью канавки аналога. Полумуфты соединены пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из канавок, отсоединяя муфту. В это время раздается характерная трещина, для которой кулачковая муфта часто называется погремушкой.

READ Перфоратор Для Домашнего Использования Рейтинг

Ударный механизм

Ударный механизм в конструкции перфораторов бывает двух типов:

  • Электромеханический;
  • Электропневматический.

Самый распространенный электропневматическая версия. «Пьяный» (качающийся) подшипник и поршень вместе образуют ударный механизм.

Когда главный вал вращается, поворотный подшипник совершает поступательные движения, передавая усилие на плунжер пневматического цилиндра. Воздух в цилиндре толкает поршень с ударником. Рабочая часть патрона ударяется, сверло, зажатое в патроне, падает на обрабатываемый материал.

Картридж

Картридж для перфоратора спроектирован таким образом, чтобы у пользователя была возможность быстро менять насадку без длительных перерывов. Речь идет о двух основных типах картриджей:

  • SDS-Plus;
  • SDS-Max.

Ручка для инструмента SDS-plus картридж зажат двумя фиксирующими шариками.

В SDS-max картриджи зажимы инструмента с другими хвостовиками, что обеспечивает более безопасную посадку.

Безопасность эксплуатации

Перфоратор – электромеханический инструмент, поэтому пользоваться им нужно, соблюдая меры безопасности.

  1. Перед началом работы нужно убедиться в целостности электрического шнура. Поврежденная вилка или изоляция на шнуре могут привести к поражению электрическим током. Трещины на корпусе также могут послужить источником опасности.
  2. Сменные насадки должны надежно крепиться, в противном случае во время работы они могут выскочить из патрона и нанести травму.
  3. Сверлить материал нужно, не прикасаясь к вращающейся части инструмента: острые кромки легко повреждают руки и другие части тела.
  4. Насадки при вращении сильно нагреваются, поэтому после окончания работы нельзя прикасаться к ним голыми руками во избежание ожогов.

Правильно работать электроинструментом — значит сохранить здоровье. Обязательно следуйте правилам безопасности и одевайте средства индивидуальной защиты: перчатки, маску или очки, специальную рабочую одежду.

Правила эксплуатации

Эксперты рекомендуют перед началом работы с инструментом разобраться с принципом установки и снятия сменных деталей. Их система крепления зависит от веса оборудования. Устанавливать бур нужно после очищения его хвостовика и нанесения на него специальной смазки. Благодаря ей работа устройства будет более мягкой, а срок эксплуатации агрегата значительно увеличится.

Предварительно смазочное кольцо отодвигают назад. Патрон после открытия и установки необходимо слегка повернуть и зафиксировать, а скользящее кольцо опустить. Бур должен быть надежно зафиксирован. Устанавливать и извлекать съемные детали можно, только убедившись, что устройство выключено и отключено от сети. Для снижения уровня вибрации рекомендуется использовать мягкую рукоятку. Предварительно ее фиксируют.

Рекомендуется использовать в работе с перфоратором средства защиты – перчатки, очки, беруши, спецодежду

Пористые, рыхлые материалы требуют безударного сверления, которое позволяет делать отверстия осторожно, не способствуя рассыпанию. Материалы повышенной твердости требуют использования специальной смазки, которая при необходимости может быть заменена машинным маслом. Более экономично, если приходится работать с длинными бурами, начинать бурение минимально короткими инструментами с аналогичным диаметром

Хвостовики требуют нанесения густой смазки каждые 180-200 отверстий. Наносить ее можно на предварительно очищенные от пыли и мусора хвостовики. Длительная работа с перфоратором требует его периодического остывания и охлаждения буров в машинном масле или воде

Более экономично, если приходится работать с длинными бурами, начинать бурение минимально короткими инструментами с аналогичным диаметром. Хвостовики требуют нанесения густой смазки каждые 180-200 отверстий. Наносить ее можно на предварительно очищенные от пыли и мусора хвостовики. Длительная работа с перфоратором требует его периодического остывания и охлаждения буров в машинном масле или воде.

Специалисты рекомендуют следить за нагревом корпуса в месте расположения редуктора. Сильное нагревание требует перерыва для остывания инструмента. Профессиональные перфораторы требуют перерывов на 10 мин через каждые 30 мин работы.

Длительность срока службы устройства зависит от соблюдения правил его эксплуатации. Защитить бур от бетона можно с помощью специального щита. Чередовать функционирование и отдых инструмента необходимо вне зависимости от того, применялось быстрое вращение или он работал на низких оборотах. По завершении работы нужно протирать инструмент мягкой тканью, очищая вентиляционное отверстие от пыли. Ремонт устройства желательно доверять специалистам и периодически относить его в сервисный центр для профилактики. Как правильно работать перфоратором, должен знать каждый мужчина.

Основные режимы работы перфоратора

Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.


Режимы работы перфоратора: сверление, бурение, удар

Сверление

Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла). Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска. При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.

В зависимости от того, какой материал надо просверлить, рекомендуется регулировать частоту оборотов сверла или бура. Так, деревянные изделия лучше всего сверлить на высоких оборотах, металлические на низких, а бетон или камень — на средних.

Чаще всего перфоратор используется для сверления камня или бетона. Связано это с тем, что устройство патрона для крепления бура имеет люфт в продольной оси, рассчитанный на ударно-бурильную функцию. Поэтому при сверлении отверстий в дереве или металле не всегда можно достичь желаемой точности. Наконечник бура может слегка «вилять».

Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком. Сверло без люфта закрепляется в кулачковом патроне, который вставляется в перфоратор. Кулачковый патрон входит в комплект либо приобретается отдельно. С помощью сменного патрона можно сверлить любые отверстия и материалы.

Бурение

Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка). Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов. Можно не только делать отверстия, но также прокладывать каналы для разводки электрических и других кабелей в штукатурке или кирпичных стенах.

Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.

Удар

Ударный режим применяется для монтажных и демонтажных работ. На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала. Происходит только поступательное движение инструмента.

Реверс

Функция реверса позволяет переключать направление вращения патрона в разных направлениях.


Переключатель реверса находится под рукой

Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч. Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру. Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.

Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.

Дополнительные возможности инструмента

Кроме вышеперечисленных, к стандартному набору опций в современном перфораторе относятся:

  • линейка для определения глубины отверстия;
  • рычаг фиксации рабочего положения пусковой кнопки;
  • предохранительная муфта — останавливает работу мотора при заклинивании бура.
  • пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
  • погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
  • электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.

Можно ли исключить пыль?

Как работать перфоратором без пыли? От профессионального ухода за перфоратором зависит длительность его эксплуатации. Особо внимательно нужно относиться к смазке редуктора, когда работают с бетоном, потому что в этом случае больше всего образуется пыль.

Защититься от нее можно с помощью пылесоса. На некоторых моделях предусмотрены специальные крепежи для крепления шланга. Еще нужно учитывать, что в процессе работы на малых оборотах инструмент быстро греется, поэтому следите за длительностью его работы и отдыха.

После завершения работы и отсоединения инструмента от электросети нужно очистить его тряпочкой от пыли и грязи. Разрешается тряпку немного увлажнять в мыльном растворе. Особо тщательно следить за состоянием вентиляционных отверстий

Также важно периодически проводить профилактику инструмента

Назначение сверл

  • Для сверления поверхности из дерева применяются специальные сверла, но в большинстве случае используют обычные модели, рассчитанные на металл. В ряде случаев употребляются перьевые устройства.
  • Если вам предстоит делать отверстия в металле, то потребуются сверла с высоким уровнем прочности, которые обладают особенной конструкцией.
  • При работе с кафелем или стеклянной поверхностью следует быть предельно аккуратным. Вместо ровного отверстия может запросто получиться скол. Для решения этой проблемы изобретен еще одни тип сверл – с формой копья. Он рассчитан на керамику и стекло.
  • Чтобы просверлить отверстия большого диаметра, потребуются сверла типа коронок.
  • Ударная дрель работает по принципу перфоратора. Ей под силу бетонная и кирпичная поверхность, хотя до уровня производительности перфоратора она все равно никогда не дотянет. Инструмент рассчитан на работы среднего уровня сложности. Для этих целей используют победитовые сверла.
  • Чтобы посредством дрели произвести шлифовку поверхности, используется специальная насадка в форме круга.
  • Для зачистки поверхности из металла на дрель надевается щетка из стальной проволоки. Если проволока витая, то обработка выйдет черновой. Для более тонкой зачистки требуется проволока рифленого вида.
  • Для перемешивания массы дрель легко преобразуется в миксер. Для этой цели также предусмотрена специальная насадка.

Подготовка инструмента к работе

Перед проведением работ требуется внимательно осмотреть инструмент

При этом важно удостовериться в его комплектности. Стоит следить, чтобы на корпусе или патроне не было повреждений

Также следует определить целостность кабеля. На поверхности рабочих элементов не должно быть трещин или сколов. Все кромки должны быть острыми.

После этого рекомендуется пробно включить устройство в холостом режиме

Немаловажное значение имеет оценка функционирования кнопок и тумблеров, которые используются для переключения скоростных режимов и изменения направления движения патрона


Инструмент нужно подготовить к работе

Характеристики для бытового и профессионального перфоратора

Перед покупкой инструмента, необходимо знать, как выглядит перфоратор. Бытовые приборы отличаются от профессиональных по мощности и весу. Однако при покупке устройства, необходимо учитывать следующие характеристики:

  • ограничитель сверления, такая функция позволяет сделать отверстие нужной глубины;
  • возможность переключения скоростей. Позволяет подбирать наиболее походящую скорость зависимо от типа материала;
  • сила удара;
  • скорость вращения вала;
  • тип питания
  • обратное вращение вала. Используется такая функция если сверло заклинивает;
  • мягкий пуск и блокировка кнопки.

Также большое значение имеет мощность мотора и вес изделия. Для профессиональных целей используются устройства с большой мощностью. Бытовой прибор имеет простое использование и небольшие размеры.

Бытовой инструмент имеет небольшой вес

Принцип работы инструмента

Дословно слово перфоратор обозначает «бурильный молоток». Для повышения производительности в горнодобывающих работах был разработан в начале XIX века отбойный молоток. Принцип действия устройства заключался в использовании махового колеса. Он приводил в движение штангу с присоединёнными к нему специальными защипами. Штанга под воздействием пружины наносила удар и возвращалась обратно поршнем.

Устройство постоянно совершенствовалось. В 1932 году в Германии корпорация Bosch выпустила первый перфоратор, работающий от электричества. В этом устройстве был совмещён ударный и вращательный момент. Разработанный компанией принцип действия используется и сейчас в современных моделях электрических перфораторов.

Перфоратор — это устройство, предназначенное для бурения отверстий и разрушения твёрдых пород. В качестве расходного материала используются буры разного диаметра и зубила. Инструмент разделяют по классу применения:

  • бытовой;
  • полупрофессиональный;
  • профессиональный.

Кроме этого, различают его по механизму работы, который бывает электромагнитным и пневматическим. Последний тип механизма выпускается одно-, двух-, и трёхрежимный. То есть можно выполнять сверление, удар или обе операции одновременно.

По своему виду инструмент напоминает пистолет и может использовать в работе электрический, топливный или пневматический привод. Последние востребованные при опасных условиях работы, во время которых существует возможность взрыва.

В основе принципа работы перфоратора, отличающего его от другого подобного инструмента, лежит ударный механизм. Электромагнитный тип использует две электромагнитные катушки, обеспечивающие возвратно-поступательное движение сердечника. Он и передаёт инерцию хвостовику бура. Пневматический тип основан на движении поршня в цилиндре, совершающем также возвратно-поступательные движения.

https://youtube.com/watch?v=fdP7NR6eu7Y

Каждый производитель стремится улучшить конструкцию за счёт применения конструктивных особенностей. В основном это мелкие доработки, связанные с применением различных материалов и местом их расположением. В целом же основные элементы остаются неизменными. К таким деталям относят:

  • кнопку включения;
  • двигатель;
  • ударный механизм;
  • предохранительную муфту;
  • зажим бура.

Из дополнительных особенностей конструкций можно выделить систему удаления пыли и виброподавляющий узел. Для многорежимного типа инструмента устанавливается кнопка переключения работы.

Чем перфоратор отличается от дрели

Многие покупатели, заходя в строительный магазин, не знают что выбрать: дрель или перфоратор. Эти два инструмента отличаются друг от друга, поэтому применяются в различных областях.

Перфоратор необходим для сверления отверстия в кирпичной или бетонной стене. Также для этой цели можно использовать ударную дрель, работа которой устроена таким образом, что одновременно происходит вращение сверла, коронки или бура и удар в осевом направлении.

Но стоит отметить, что на этом сходство инструментов заканчивается. Первое и главное отличие перфоратора от ударной дрели состоит в том, что перфоратор нужен для долбления, а ударная дрель – для сверления.

Отличие перфоратора от дрели состоит в том, что у перфоратора ударный механизм, который представляет собой сложный узел, работа которого возможна в электромеханическом и электропневматическом исполнении. Зачастую выпускается электропневматический вид перфоратора, так как пневматика позволяет улучшать параметры эксплуатации инструмента.

Дрель содержит ударный механизм более простой в строении. Здесь есть два храповика. Первый храповик соединяется с корпусом, а другой подсоединяется к вращающемуся патрону. Если отключить функцию ударного механизма, то храповики перестают контактировать друг с другом.

Если переключить дрель из режима сверления в режиме удара, то стопор убирается. При работе патрон и сверло двигаются в осевом и поступательном направлениях одновременно.

Сегодня перфораторы, обладающие полным набором функций, могут работать в трёх режимах: в режиме сверления без удара, в режиме отбойного молотка, в режиме сверления с ударом.

Ударные дрели могут работать только в двух режимах: первый – сверления без удара, второй – сверление с ударом. Причём перфоратором можно сделать ниши и штробы в стене, убрать лишний материал с поверхности.

Что касается производительности, ударная дрель сильно уступает перфоратору. Последний обладает достаточно большой энергией удара. Энергия удара дрели совсем мала и зависит от силы прижимания инструмента к обрабатываемому материалу. Сила удара у дрели будет мала, даже если её сильно прижать, так как у неё малая амплитуда движения сверла в осевом направлении.

Для перфоратора и дрели используются различные инструменты и методы их крепления. Свёрла и буры крепятся в патронах у обоих представителей, но конструкция сильно разнится. У перфоратора есть система зажима для быстрой смены инструмента. Сюда можно отнести SDS-plus, SDS-max и SDS-top. Закрепление инструмента происходит посредством канафок особенной формы.

Благодаря определённой мере свободы относительно патрона в осевом направлении на перфоратор не приходится большая нагрузка, как у дрели. Чтобы перфоратором можно было сделать отверстие обычным сверлом, применяется специальный переходник или кулачковый патрон.

Сегодня производители перфораторов оснащают комплект специальными переходниками и патронами для обычного сверла.

Отличие перфоратора от дрелиЕсли использовать переходник, то образуется конструкция, которая недостаточно жёстко крепит сверло, а соответственно биение при вращении будет проходить не должным образом.

Отличие перфоратора от дрели состоит также и в том, что с перфоратором работа ведётся гораздо легче. Сила прижима у перфоратора составляет 5 кг, у дрели – 10-15 кг.

Так как у перфоратора сила прижима меньше, на руки приходится меньшая вибрация. Благодаря смягчающей воздушной подушке в пневматике между собой не соударяются боёк и поршень, а значит, руки будут меньше уставать.

Если использовать дрель с функцией удара достаточно часто, то срок её службы сократится в разы, поэтому для долбления всё-таки лучше приобрести перфоратор. Его пневматический механизм значительно сокращает вибрацию, благодаря чему все механизмы будут работать в щадящем режиме.

У перфоратора есть специальная предохранительная муфта, которая защищает инструмент от поломки в некоторых случаях, например, если сверло попало на арматуру.

У дрели храповики будут работать без щадящего режима, поэтому происходит быстрый износ этих частей. Стоимость инструментов разнится при одинаковой мощности. Цена перфоратора больше цены дрели в два раза.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
