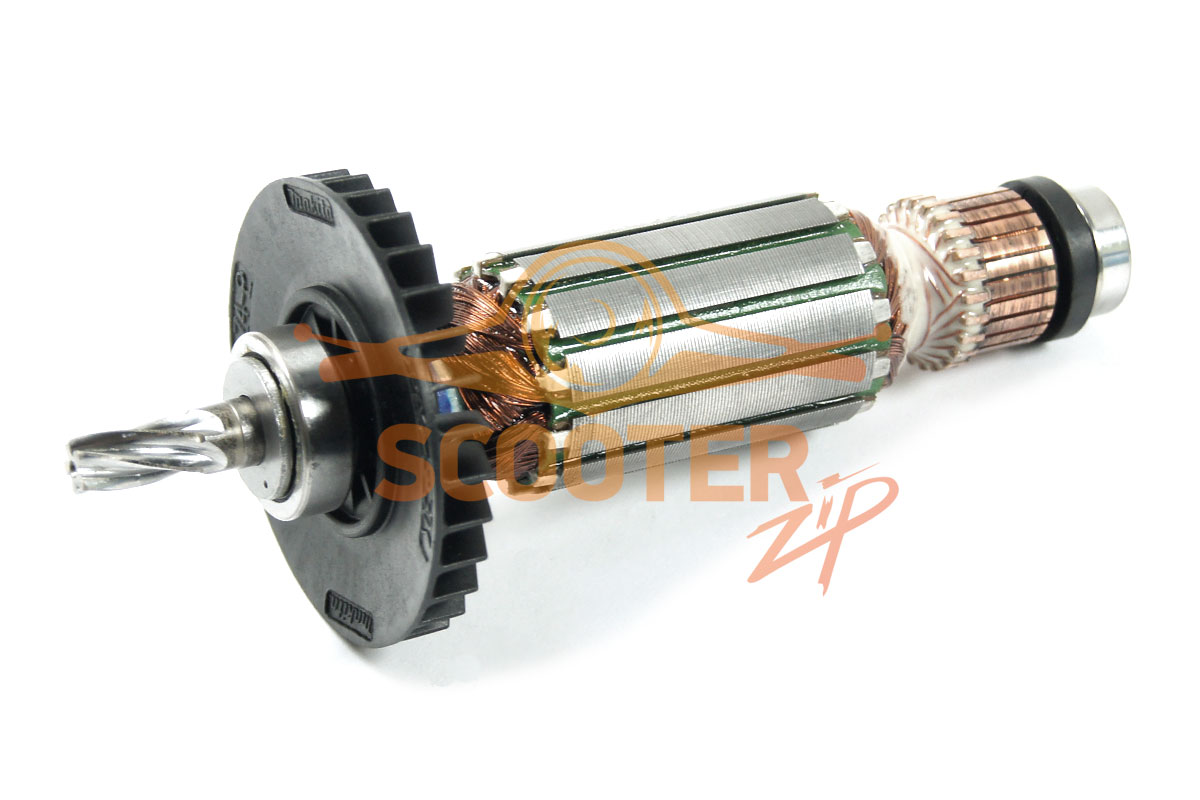

Якорь на перфоратор. Замена или ремонт?

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

  • неисправна электрическая вилка;
  • неисправен электрический кабель;
  • сломалась кнопка запуска;
  • нарушен контакт между кабелем питания и кнопкой;
  • обрыв контактного провода электрощетки;
  • сильный износ электрощеток;
  • выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

  1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
  2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
  3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
  4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

  1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
  2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
  3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
  4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
  5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

  1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
  2. Нарушился контакт между коллекторными пластинами и обмоткой.
  3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
  4. Разбалансировка ротора двигателя.
  5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
  6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
  7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
  8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
  9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
  10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Ремонт или замена? Выбор за вами!

Опытному в вопросах электротехники домашнему мастеру вполне под силу произвести ремонт якоря на перфораторе своими руками. Начинают работы с определения неисправности. В случае обрыва или короткого замыкания витков обмотки якоря причина «молчания» перфоратора или медленного вращения его ротора (которое сопровождается интенсивным искрением по всему периметру) легко устанавливается тестером. Искрение, а также попытка якоря перфоратора вращаться в разные стороны, является следствием замыкания части витков в обмотке. Если же искрение носит характер единичной, но длинной искры – то причина в обрыве провода или плохом его контакте с самим коллектором.

При проверке стоит проверить также возможность пробоя на корпус якоря. При замерах значений фактического сопротивления полученные величины не должны быть меньше нескольких Ом.

При выработке подшипника перфоратора возможен существенный дисбаланс оси вращения якоря при работе перфоратора. Эта неисправность диагностируется после того, когда пробоя в витках обмотки не установлено. Для этого необходимо подключить перфоратор к реостату, и плавно повышать напряжение до номинального. Если в ходе диагностики тон работы электродвигателя изменяется, а вибрации якоря нарастают, то балансировка ротора необходима.

Поскольку перемотку якоря в домашних условиях произвести практически нереально, то рекомендуется прибегнуть к услугам специализированных мастерских. Цена перемотки якоря на перфоратор для большинства моделей (от Bosch, DeWalt, Makita и др.) зависит от мощности инструмента, и его исполнения (бытовой или профессиональный). Если мощность привода не превышает 1000 Вт, то услуга обойдётся в 1000…1200 руб., для привода мощностью до 1500 Вт – 1500…1600 руб., а для более мощных перфораторов – до 2500 руб. Комплексные услуги по ремонту (например, замена подшипника) могут обойтись и в 3500…4000 руб. При этом диагностика неисправностей в большинстве мастерских выполняется бесплатно.

Якорь – крутящийся узел хоть какого асинхронного мотора

Беря во внимание, что при эксплуатации перфоратор испытывает существенное сопротивление разрушаемого при его использовании материала, нагрузки на ротор нередко добиваются экстремальных значений. При они вызывают существенное уменьшение оборотов якоря, что приводит к незамедлительному выходу электродвигателя из строя. Устойчивость якоря на перфораторе от сгорания определяется его конструкцией

Различают два типа якорей перфораторов:

Устойчивость якоря на перфораторе от сгорания определяется его конструкцией. Различают два типа якорей перфораторов:

С фазным ротором. С короткозамкнутым ротором.

Короткозамкнутая обмотка якоря формируется стержнями, которые при сборке ротора укладываются в пазы его сердечника. При всем этом торцы стержней соединяются с помощью специального роторного кольца. Подвижные контакты в схожей конструкции отсутствуют, что положительно сказывается на долговечности узла.

Недочетом якоря таковой конструкции является ограниченный пусковой момент, что относительно перфораторов просит ограничения по интенсивности внедрения в исходный момент времени после включения инструмента. Повсевременно держать в голове о данном, чем, нереально, поэтому при невнимательном использовании перфоратора долговечность мотора с короткозамкнутым ротором будет низкой.

Неувязка решается установкой на нашему клиенту остается перфораторы электродвигателей с короткозамкнутым ротором. Количество полюсов обмотки якоря в данном случае на сто процентов соответствуют аналогичным характеристикам для статора, а контакты каждой фазы выводятся во внешнюю цепь средством углеграфитовых щёток. Смена щёток – сравнимо легкий процесс, который может (для техники, не находящейся на гарантийном обслуживании) выполняться и без помощи других. В других случаях стоит прибегать к услугам профессионалов. Нередко стоимость на такового рода услуги связана с необходимостью статической и динамической балансировки якоря на перфораторе, зачем употребляются особая разработка и оборудование.

Как починить, ремонт

Ротор в отличие от статора, основным элементом которого является обмотка, имеет более сложную конструкцию. Кроме намотанных в пазы сердечника катушек, в его сборку входят подшипниковые узлы, коллектор, вентилятор и собственно сам вал. Это увеличивает количество вариантов неисправностей, а значит отремонтировать ротор несколько сложнее, чем статор.

Ремонт обмоток ротора

В следующем видео описан ремонт ротора по наиболее частой неисправности электрической части — повреждение обмотки. Автор кратко описывает последовательность операций ремонта обмоток ротора: от диагностики до самой перемотки и пропитки.

Важно: автор указывает на контрольную проверку приборами правильности выполнения каждой операции там, где это необходимо.

Ремонт коллектора

Дефект, который устраняется в следующем видео, а именно отрыв ламелей коллектора, при целых обмотках ротора встречается не так часто. Однако, автор с блеском выполняет его в домашних условиях. Вместо отсутствующих ламелей изготавливаются новые из медной проволоки методом холодной ковки.

После пайки и приклеивания ламелей, убираются слесарным путем все наплывы, и окончательная доводка поверхности коллектора производится оригинальным методом, предложенным автором. Далеко не всегда в домашних условиях найдется токарный станок, поэтому якорь собирается по месту своего прямого назначения (в болгарку), где вместо щеток устанавливается инструмент для обработки ламелей коллектора.

Он представляет собой подогнанные по размеру деревянные бруски, на которые прикрепляется шлифовальная шкурка. Усилие обработки создается затягиванием на определенную величину поджимающей брусок заглушки. Привод ротора осуществляется через шпиндель другой болгаркой. Таким образом, меняя несколько раз шлифовальную шкурку, добиваются идеально ровной и полированной поверхности коллектора после замены ламелей.

Замена крыльчатки вентилятора

В следующем видео на роторе разбита ступица металлической крыльчатки после попадания в нее постороннего предмета. Автор нашел выход из положения, собрав новую крыльчатку из поломанной и другой, взятой со сгоревшего ротора перфоратора. На самодельном приспособлении из дрели и тисков с крыльчатки из перфоратора (пластмассовая), насаженной на ротор, острым ножом были отрезаны лишние элементы, то есть осталась только ступица. Далее на ступицу была приклепана поврежденная крыльчатка. При вращении, с помощью привода, дрелью, опорой на подшипнике в тисках и напильника, на собранной новой крыльчатке было выставлено требуемое радиальное и торцевое биение.

Искрит ротор, причина, как исправить

Основные причины, вызывающие повышенное искрение во время работы болгарки.

  • Износились щетки. Следует их заменить, иногда для достижения результата вместе со щеткодержателем и поджимающей пружиной.
  • Обрывы, замыкания в обмотке ротора. Устранить сильное искрение поможет замена якоря или перемотка новой обмотки. В видео замена якоря и щеток создает нормальные условия для функционирования щеточно-коллекторного узла.

  • Неисправности в обмотке статора могут служить причиной искрения. Здесь по аналогии с якорем следует заменить обмотку статора или сам статор.
  • Скопление графитовой пыли на ламелях или между ними. Регулярная чистка ламелей наждачной бумагой и уборка графита между ними сделают невозможным образование дополнительных условий для появления искры.
  • Щетки могут быть установлены неправильно по отношению к поверхности коллектора и как следствие создаются условия для образования большого количества графитовой пыли. Устранить можно правкой сместившихся щеток.
  • При перегреве на коллекторе образуется нагар, что создает условия для плохого контакта щеток с ламелями и увеличения искрообразования. Необходимо чистить поверхность коллектора наждачной бумагой с мелким зерном, после чего полировка на войлочном круге сделает работу щеточно-коллекторного узла эффективной.
  • Механические нарушения, вызванные отклонением от технических требований к конструкции болгарки. Большинство из них устраняется как, например, в видео проточкой на токарном станке.

Как снять подшипник с вала без съемника, не повредив оборудование

Неисправности автомобильного генератора условно разделяются на две группы: электрические и механические. Во втором случае, это, как правило, износ подшипников роторного вала.

Казалось бы, вопрос не стоит выеденного яйца: снять и заменить узел на исправный. Однако подшипники, запрессованные в заводских условиях, демонтируются с применением специального оборудования – съемника. В гаражных условиях не всегда есть подходящий инструмент, не говоря уже о ремонте в дороге или в поле. Как снять подшипник с вала без съемника? Перенимаем опыт у доморощенных умельцев.

Как разобрать корпус генератора?

Первая сложность, с которой вы столкнетесь – снятие шкива ручейкового ремня. Вал свободно крутится, даже при неисправных внутренних подшипниках. Необходимо завести шестигранник в отверстие на торце вала, и с помощью торцевой головки открутить гайку шкива. После этого надо снять половинки корпуса: начинать следует с задней крышки.

Далее возможны варианты:

Внешняя обойма прикипела к корпусу, и подшипник генератора остался в крышке

В этом случае он легко выпрессовывается (или аккуратно выбивается) с помощью куска трубы или торцевой головки подходящего диаметра. На практике, чаще всего так получается с задним подшипником. Чтобы снять внутреннюю обойму с вала, надо брызнуть WD-40 именно на это место. Тогда узел останется в корпусе.

Вы сняли заднюю крышку – подшипник остался на валу

По закону подлости, при срочном ремонте именно так и случается. Мало того, оба шарикоподшипника могут остаться на якоре, и снять из с помощью трубы не получится.

Если позволяет конструкция, снять подшипник с якоря без съемника можно с помощью двух мощных шлицевых отверток. Главное – чтобы было во что упереться, и не повредить контактный блок или обмотку.

Разумеется, перед началом работ следует обработать вал проникающей жидкостью, типа WD-40. Тогда снять узел будет легче. Следите, чтобы раствор не попал на контактные площадки и в обмотку.

Иначе со временем может раствориться лаковая изоляция, и произойдет межвитковое замыкание.

Такой же метод применяется к якорю электродвигателя: например, на стартере.

Популярное: Как завести автомобиль с разряженным аккумулятором?

Использование подручных инструментов автослесаря

Снять подшипник без съёмника не удалось, как поступить? Не торопитесь бежать в мастерскую, осмотрите якорь генератора. Если упорной площадки нет, придется воспользоваться сварочным аппаратом.

Способ № 1

На внешнюю обойму приваривается металлическая проушина из прута 4-5 мм, к ней крепится трос или цепь. Узел все равно выбрасывать, главное – при сварке не повредить контакты и обмотку.

Для этого уязвимые части следует обмотать хотя бы малярным скотчем. Далее, закрепляем второй конец цепи, и работаем по принципу обратного молотка.

За счет веса якоря, получается хороший момент инерции: чтобы снять подшипник, достаточно пару раз резко дернуть.

Единственный недостаток методики – если нет сварочного аппарата, такой способ снять подшипник с генератора не подойдет.

Способ №2

Данная техника применяется как в гаражных условиях, так и в путешествии (разумеется при условии, что у вас есть запасной подшипник, или вы купили его в придорожном ларьке с авто товарами). В качестве импровизированного съёмника выступают обычные рожковые ключи.

Округлая форма губок ключа представляет собой идеальный рычаг, на котором можно создать нешуточное усилие. Практика показывает, что работать одним ключом неудобно. Перекос внутренней обоймы подклинивает подшипник на валу, снять его тяжело.

А захватив узел двумя расположенными ключами, можно распределить усилие равномерно.

Если вы работаете в гараже – зажмите вал в тисках (лучше с деревянными прокладками под губки, чтобы не повредить якорь). А в дорожных условиях понадобится помощник, который будет придерживать ротор.

Популярное: Как лимонной кислотой почистить стиральную машину

Итог: Ремонт генератора без съемника возможен, даже в полевых условиях. И все-таки, лучше обзавестись этим полезным приспособлением: тем более, что стоимость его невелика.

Конструкции якорей перфораторов разных типов

Якорь – вращающийся узел любого асинхронного двигателя. Учитывая, что при эксплуатации перфоратор испытывает значительное сопротивление разрушаемого с его помощью материала, нагрузки на ротор часто достигают экстремальных значений. Иногда они вызывают существенное уменьшение оборотов якоря, что приводит к немедленному выходу электродвигателя из строя.

Устойчивость якоря на перфораторе от сгорания определяется его конструкцией. Различают два типа якорей перфораторов:

  1. С фазным ротором.
  2. С короткозамкнутым ротором.

Короткозамкнутая обмотка якоря формируется стержнями, которые при сборке ротора укладываются в пазы его сердечника. При этом торцы стержней соединяются при помощи специального роторного кольца. Подвижные контакты в подобной конструкции отсутствуют, что положительно сказывается на долговечности узла.

Недостатком якоря такой конструкции является ограниченный пусковой момент, что относительно перфораторов требует ограничения по интенсивности применения в начальный момент времени после включения инструмента. Постоянно помнить об этом, естественно, невозможно, потому при невнимательном использовании перфоратора долговечность двигателя с короткозамкнутым ротором будет невысокой.

Проблема решается установкой на все перфораторы электродвигателей с короткозамкнутым ротором. Количество полюсов обмотки якоря в этом случае полностью соответствуют аналогичным параметрам для статора, а контакты каждой фазы выводятся во внешнюю цепь посредством углеграфитовых щёток. Замена щёток – сравнительно несложный процесс, который может (для техники, не находящейся на гарантийном обслуживании) производиться и самостоятельно. В остальных случаях стоит пользоваться услугами специалистов. Часто цена на такого рода услуги связана с необходимостью статической и динамической балансировки якоря на перфораторе, для чего используются специальная технология и оборудование.

Если хотите узнать про графитовые щётки и их замену, жмите на ссылку http://proinstrumentinfo.ru/grafitovye-shhyotki-dlya-elektroinstrumenta-tonkosti-vybora/

Для чего применяется УШМ и как устроена

Угловая шлифовальная машина (УШМ), или «болгарка», прочно вошла в бытовую и производственную жизнь не только мастерового человека, но и простого обывателя, которому нравится комфортно решать слесарные и столярные задачи. Популярность этого электроинструмента обусловлена простотой, универсальностью и многофункциональностью применения.

С помощью различных дополнительных насадок болгарка может резать металл, шлифовать различные поверхности, очищать их от ржавчины или старых лакокрасочных покрытий. В арсенале УШМ есть такие функции, как заточка режущих инструментов, штробление бетонных стен, резка керамической плитки или камня.

Устройство болгарки

Конструктивно болгарка представляет собой электродвигатель мощностью от 500 до 2000 Вт, который преобразует силу электрического тока во вращательное движение. Этой же цели служит планетарный редуктор, состоящий из двух основных шестерней с прямой или конусной зубчатой передачей. Вращение шпинделя рабочего вала осуществляется в режиме прямой передачи, скорость определяется соотношением числа зубьев редуктора. Некоторые болгарки оснащены электронным блоком плавного пуска двигателя и регулировкой скорости вращения.


Профессиональная УШМ с регулировкой оборотов двигателя

Тип электродвигателя — асинхронный, однофазный. Электродвижущая сила возникает при взаимодействии обмотки ротора в магнитном поле статора, неподвижно закреплённого в корпусе. Благодаря угловой передаче вращательного момента, значительно повышается уровень безопасности при работе. В случае заклинивания диска в вязком материале, не происходит реактивного вращения корпуса инструмента, что предотвращает возможные травмы оператора.

Как поменять

Замена ротора на новый часто применяется при ремонте болгарок. Так в случае сгоревшей обмотки далеко не каждый способен выполнить ее качественную перемотку. Однако для достижения успешного результата при таком способе ремонта следует знать компоновочную конструкцию и схему электрической части ремонтируемой модели.

В следующем видео автор демонстрирует замену якоря на болгарке модели Макита. Конструкция этой болгарки позволяет без особых проблем выполнить сборку и разборку. В данном случае пришлось применить ударный инструмент (молоток) лишь при выпрессовке ротора легкими ударами из нижней обоймы подшипника, находящегося в крышке корпуса редуктора.

Замена якоря в небольшой болгарке модели Интерскол имеет свои особенности, которые показаны в следующем видео. Здесь в сборочный узел ротора входит металлическая пластина, при помощи которой двумя винтами производится крепление ротора к корпусу редуктора. Открутив/закрутив эти два винта, можно разобрать/собрать полностью весь узел ротора вместе со всеми его комплектующими.

При замене ротора на большой болгарке модели Интерскол 230 в следующем видео, автор делится опытом съема ротора из корпуса редуктора. Конструкция корпуса редуктора (наличие ребер) не дает возможности полноценно воспользоваться ключом для откручивания прижимной ведущей шестерни гайки. Поэтому он используется лишь в качестве стопора для фиксации граней гайки. Завернутый в полотно сердечник ротора (в целях сохранения его от повреждений) вставляется в тиски. В таком положении редуктор вращается в направлении раскручивания гайки, происходит освобождение крепления ротора.

В руки опытного мастера попала болгарка модели Бош (следующее видео) после дилетантского ремонта прежнего хозяина. Анализ повреждений ротора приводит к выводу о его замене. Новый ротор после проточки коллектора вполне способен заменить вышедший из строя. После замены болгарка модели Бош работает в нормальном режиме.

Разбираем редуктор, проверяем состояние подшипника

Для определения поломки редуктора, его требуется разобрать.

Корпус из пластика снимается. Все поверхности аккуратно очистите от предыдущей смазки.

Отсоедините от редукторного корпуса растровую втулку, вал шестеренки, гильзу, имеющую поршень, и подшипник, называемый плавающим.

Этот подшипник, имеющий смешное название пьяный из-за своих качеств, находится в редукторном корпусе, и прикреплен скобой. Эту скобу попробуйте выжать плоской отверткой. Достаньте подшипник, осмотрите его. Если он пришел в негодность, замените на новую деталь.

Есть еще один интересный момент, не пропустите его. В середине этого подшипника есть второй, игольчатый. На нем двигается шестерня привода. Основную нагрузку при ударном моменте получает подшипник игольчатый. В результате чего он чаще всего ломается, и требует замены.

Втулка растра имеет в наличии болт, он прикреплен в середине кольцом стопора из металла. По обеим сторонам располагаются прорези. Через них можно добраться до механизма стопора.

Снимите фиксирующее кольцо. Теперь болт удара легко достается. Когда вы меняете или ремонтируете ударный болт, меняйте и втулку из резины для уплотнения. Все устройство будет достаточно герметичным. Ударные детали тщательно обработайте смазочными материалами, не пропуская ни одной.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Стёртые ламели

Такой коллектор можно восстановить методом пайки.

Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам. После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой. Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление. Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку

Слегка проточите коллектор для очистки пластин.

Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора. Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите

Сделайте заготовку ламели из меди

Очищенные провода уложите в паз и облудите. Сделайте заготовку ламели из меди

Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите. Сделайте заготовку ламели из меди

Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять.

Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится.

Лишнее сточите напильником, отшлифуйте и отполируйте.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

Полностью изношенный коллектор

Качество восстановления будет одинаковым.

Повреждены отдельные пластины

  • Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
  • Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
  • Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
  • Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
  • Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.
  • Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.

  • Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.

Составные части электролита:

  1. Медный купорос — 200 г.
  2. Серная кислота 1,84 — 40 г.
  3. Спирт — 5 г. Его можно заменить тройным количеством водки.
  4. Кипячёная вода — 800 мл.

Как поменять якорь на Makita HR2450 Замена ротора How to change the rotor on the Makita 2450

Последовательность проведения таких регламентных работ рассмотрена на примере перфораторов от марки Makita, хотя принципных особенностей для аналогичного инструмента от других производителей неприемлимо.

Потребность в подмене якоря возникает тогда, когда перфоратор не даёт требуемого числа оборотов, резко замедляется вращение ротора, наблюдается свойственное искрение и потрескивание.

Якорь электродвигателя состоит из последующих деталей:

  • цилиндрического элемента, который образован плотно соединёнными штампованными пластинами из электротехнической стали с пониженным содержанием кремния, или из низкоуглеродистой стали Армко марок ЭА по другому ЭАА;
  • вала, какой насажен цилиндр;
  • фазных катушек, обмотки которых смещены относительно друг дружку на угол в 1200;
  • контактных колец, укреплённых на валу, однако электроизолированных и от него, и между собой.

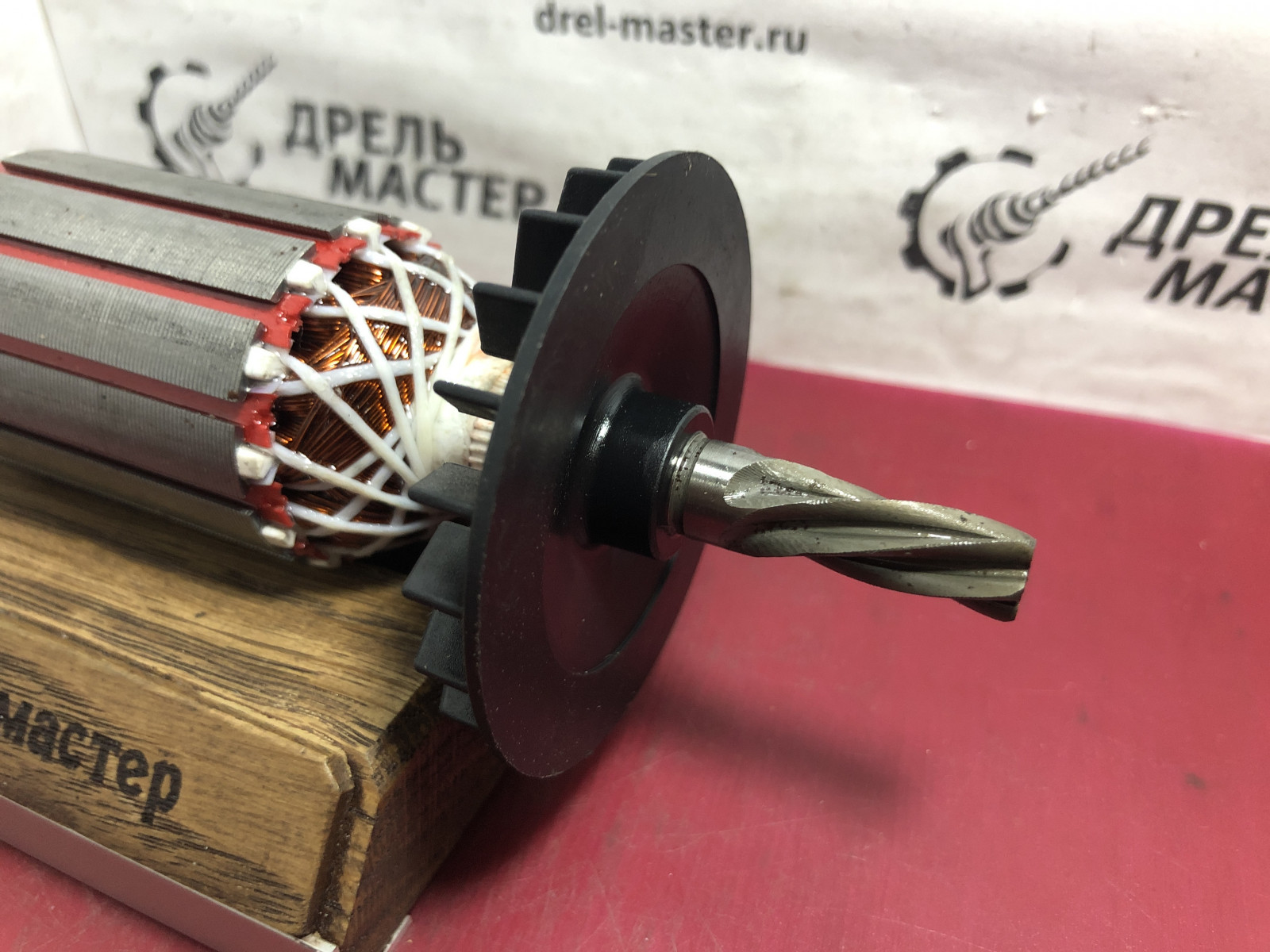

Якорь на перфораторе находится в механическом контакте с шестернями редуктора перфоратора, для его окончательного отсоединения довольно вывести узел из зацепления с червем, который имеется на валу ротора.

Проверку начинают с наружного осмотра коллекторных пластинок: они не обязаны иметь следов нагара и царапин. Так щётки мотора числятся работоспособными и подмене не предназначены к.

Замедленное вращение якоря на перфораторе а возможно вызвано загрязнением пылезащитной шайбы подшипника, здесь она снимается с корпуса и кропотливо промывается техническим растворителем. Допустимые воды обычно перечисляются производителем в мануале на перфоратор. Очистить следует не только лишь внешнюю, да и внутреннюю поверхность защитной шайбы.

Невзирая на то обстоятельство, что наружняя обмотка якоря также имеет противопылевую защиту, стоит оглядеть и состояние шнуров обмотки, причём для чистки их поверхности пользуйтесь обыденным пылесосом.

Целостность коллектора проверяется тестером. Согласно имеющейся электронной схеме инструмента делается проверка всех частей электронной цепи перфоратора. При наличии недлинного замыкания якорь нуждается в подмене. Для продолжительно используемого инструмента стоимость вопроса определяется моделью перфоратора: вам, гарантийная мастерская не воспринимает к ремонту перфораторы определённой марки, и запрос на требуемую модель якоря придётся отправлять на склады производителя.

Если нестабильная работа перфоратора была вызвана только загрязнением его подвижных частей, то после кропотливой чистки сборка узла делается в оборотной последовательности. Здесь нужно проследить, чтоб контакт зубчатого зацепления с червем редуктора был полным, а пылезащитное кольцо вполне обхватывало наружный корпус подшипника.

Опытнейшему по вопросу электротехники домашнему мастеру полностью возможно произвести ремонт якоря на перфораторе своими силами. Начинают работы с определения неисправности. Если проход обрыва либо недлинного замыкания витков обмотки якоря причина «молчания» перфоратора по другому неспешного вращения его ротора (которое сопровождается насыщенным искрением по всему периметру) просто устанавливается тестером. Искрение, в добавок попытка якоря перфоратора крутиться в различные стороны, является следствием замыкания части витков в обмотке. Напротив искрение носит нрав единичной, однако длинноватой искры – то причина в обрыве провода либо нехорошем его контакте с самим коллектором.

При проверке стоит проверить также возможность пробоя на корпус якоря. При замерах значений фактического сопротивления приобретенные величины не должны являться меньше нескольких Ом.

Особенности и устройство строительного перфоратора

Независимо от типа инструмента, его мощности и сферы применения большинство современных моделей, включая такие популярные бренды, как Makita, Bosh, Stihl, Stern, Метабо, Интерскол и др., имеют схожую конструкцию и состоят из основных элементов: патрона, ударного механизма, редуктора, двигателя, кнопки включения, переключателя режимов и соединительного шнура.

Отдельные варианты оснащаются такими дополнительными функциями, как антивибрационная система, регулятор частоты ударов и ограничитель глубины сверления. В отличие от классической дрели перфоратор обладает усиленной ударной опцией, что позволяет использовать его для работы со сложными и прочными материалами, включая бетон, природный камень, кирпич и др.

Некоторые модели помимо основных функции бурения и режима отбойного молотка могут иметь и сверлильную роль. Такие инструменты считаются универсальными, однако именно они чаще выходят из строя из-за более сложной механической системы.

Для работ по сверлению лучше использовать надежную дрель, а перфоратор применять только по его прямому назначению. Чтобы избежать преждевременных поломок различных деталей, также соблюдают правила работы с этим инструментом и проводят профилактическую обработку (смазка и чистка отдельных его элементов).
