4 основные неисправности бензопилы Дружба 4 и их ремонт — от регулировки карбюратора и настройка зажигания до доработки

Регулировка карбюратора и чистка глушителя

Чтобы это исправить проведите в строгом порядке следующие действия:

топливный винт прокрутите до упора;

отвинтите его на три оборота. Ни больше, ни меньше;

прочно закрутите воздушный винт;

отвинтите его уже на два строгих оборота;

уплотните герметиком или оберните тонкой жестью переходную муфту.

Все, что должно быть прочно и герметично соединено. От этого зависит качество работы бензопилы.

Бывают случаи, когда мотор бензопилы работает только при подаче малых оборотов и глохнет при большой нагрузке. Подобная проблема может говорить о забивке глушителя.

Искрогаситель глушителя может засориться по нескольким причинам:

  1. Использование некачественного масла;
  2. Топливо-смесь обладает высоким уровнем масла;
  3. Использование масла, не предназначенного для таких двигателей.

В любом из этих случаев нужно снять глушитель и хорошо прочистить его различными моющими средствами. После этого просушите его феном.

Читайте здесь, как правильно выбрать бензопилу.

Бензопила «Дружба» – это механизированный инструмент, которым обрезают толстые сучья, расчищая трассы линий электропередач, а также валку деревьев. Является ли данный инструмент высшего качества или нет – ответить сложно. Одним его считают надежным помощником, а другим он не нравится, так как он неуклюж и капризен. В наше время данная модель бензопила пользуется популярностью не только на российских рынках, но и за пределами Российской Федерации. Этот агрегат имеется почти в каждой семье, проживающей в селе и станице. Поэтому, надежный он или же неудобный – ответить невозможно. Но как любой другой инструмент эта бензопила имеет свойство ломаться. Можно ли провести ремонт бензопилы Дружба самостоятельно в домашних условиях? При желании можно. Но, если его проводить в специализированных мастерских, то этот ремонт выльется в хорошую сумму.

Что же можно сделать, чтобы продлить срок эксплуатации бензопилы без ремонта?

Ремонт коренного подшипника коленчатого вала приходится проводить довольно часто, так как это самое уязвимое место данной модели бензопилы. Как только он становится неисправным, зажигание начинает сбиваться, что приводит к непредсказуемой работе инструмента. При такой поломке, в одних случаях завести бензопилу практически невозможно. Но в других случаях ее просто нельзя никак заглушить. На данной модели не так давно была установлена кнопка, которая останавливает работу агрегата в принудительном порядке. Умельцы, которые в этом хорошо разбираются, на своих агрегатах устанавливали такие кнопки сами и намного раньше. Бензопила Дружба является капризным инструментом. В наличии у нее при интенсивной нагрузке имеется немалый перечень отказов, среди которых обрыв шатуна, заклинивание поршня, а также исчезновение искры и неисправность редуктора.

Наличие у бензопилы контактного зажигания тоже доставляет немало хлопот, так как оно является чувствительным к разнообразным маркам не только масла, но и бензина. Поэтому, чтобы данная проблема не привела к ремонту инструмента, специалисты настоятельно рекомендуют зажигание контактное заменить электронным. Данную модель бензопилы следует постоянно регулировать и настраивать. Если проблемы с карбюратором являются довольно частыми, то решить ее можно, сделав подгиб внутрь бензинового клапана. В результате этого количество топлива, который поступает в двигатель, ограничивается.

Существует еще одна причина, которая может приостановить работу бензопилы. Когда между цилиндром и карбюратором отсутствует герметичность, то пила становится неработоспособной. Эту проблему устраняют с помощью специального герметика или же переходная муфта оборачивается тонкой полоской из жести. Для качественной работы пилы необходима герметичность всех соединений. Мембрана карбюратора и трубки резиновые исключением не являются.

Модификации

За все время выпуска бензопилы, Дружба 4 не претерпела каких-то серьезных конструктивных изменений. Давайте посмотрим, какие незначительные изменения происходили в конструкции бензопилы:

  • 1950 — 1960 годы. Первая конструктивная модификация касалась изменения варианта крепления ручек, их стали крепить к крышке вентилятора, в последующем крепление перенесли к хомуту, который соединял двигатель и редуктор.
  • 1960 — 1980 годы. В это время на конвейер поступила и выпускалась 20 лет, модификация бензопилы под названием Дружба – 4А, которая имела два главных достоинства: контактное магнето и всем известный карбюратор КМП-100. В конце 80-х модификация бензопилы Дружба.4А снята с производства.
  • Конец 1980-х годов. Выпуск модификации Дружба-4М Электрон. Впервые применено электронное зажигание.
  • 1990-е года. Оснащение бензопилы современным (в то время) карбюратором КМП-100У. Изменения в пильной гарнитуре – использование цепей современного типа.

Многие путают и говорят, что на бензопиле Дружба 4 был произведен ряд других изменений, таких как, съемный стартер, разъемный картер и съемный цилиндр, однако они глубоко ошибаются. Все эти изменения были произведены на бензопиле Урал, основой которой послужила Дружба.

Основные неисправности

Редко, но все же с пилой случаются и другие неисправности. Например, нет искры на свече или бензопила вообще не заводится. Для лучшего понимания и усвоения информации по устранению подобных неисправностей рекомендуем посмотреть видео.

Доработка Дружбы 4

Многие западные производители бензопил производят для своих пил комплекты тюнинга для увеличения мощности, а в сервис центрах существует отдельный прейскурант со списком возможных доработок. В основном встречается в сервис-центрах бензоинструмента США и Германии.

Провести модернизацию, заменить комплектующие, с целью улучшить характеристики можно и для пил семейства Дружба.

Примеры того, что можно сделать:

  • Установить турбированный наддув для увеличения скорости поступления топливной смеси;
  • Установить более современный карбюратор;
  • Увеличить компрессию топливной смеси;
  • Поставить электростартер;
  • Расточить ДВС и поставить увеличенный поршень;
  • Установить декомпрессионный клапан;
  • Оставить одно поршневое кольцо для снижения сопротивления хода цилиндра.

Сколько стоит бензопила Дружба

Бензопилу ЗиД Дружба 4 можно купить за 15 тыс.руб. Цена агрегата б/у зависит от его состояния, степени износа основных элементов, общего срока эксплуатации, наличия или отсутствия всех комплектующих, паспорта и колеблется от 1 до 7 тыс.руб. Например, бензопилу Дружба-Алтай, 90-х годов, отличающуюся от базовой усовершенствованным карбюратором и пильной системой, можно приобрести за 5 тыс.руб.

Спросом пользуются запчасти. Наиболее изнашиваемую — звездочку — можно купить за 100-150 руб., стартер — за 600-700 руб., а систему электронного зажигания — за 1 тыс.руб.

Есть у нас сие чудо техники. В таком же внешнем сохране, только красная. Раньше ею только и пилили, потом надоела, купили новую штурмовскую. Теперь Урал-2Т Электрон наш стоит в предбаннике про запас.

Бывало, привезут на дрова брёвна, или старый сруб надо распилить, и вот тогда мы нехотя вытаскивали это чудо техники из предбанника. Альтернативы всё равно не было, разве что ещё более древняя Дружба у дяди, с которой геморроя столько же. Итак, процедура подготовки: залить масло в шинку в специальные отверстия ав её корпусе и меж зубьев шестерни, накинуть цепь. Долить масла в бачок самой пилы. Привести шинку в горизонтальное положение, натянуть цепь посредством ключа вращением специального болта. Затем продёрнуть цепь эдак один круг, по мере надобности затянуть ещё. Затем — проверить бензин в баке, на всяк случай придавить посильнее контакт к свече. Намешать про запас бензин с маслом в нужных пропорциях в бутылке. Затем можно заводить.

Тут тоже целый ритуал, в котором я, в то время маленький, активно принимал участие. В первую очередь — подсос. Мои маленькие пальцы были как раз по размеру, чтобы вдавливать эту кнопку. Ну а после этого начиналось самое весёлое — с внимательностью акустика вытягивать ключ стартера и нащупывать зацеп, а после зацепа резко дёргать на себя. И так до посинения.

Свежая ли была свеча, старая ли — без допинга эта вундервафля заводилась редко. Так что если уже на второй рывок двигатель начинал работать, у отца был праздник на душе. А если как обычно, то благий мат на устах. Если после получаса втараканивания стартера из глушителя раздаётся только недовольное ворчание, начинали применять спецсредства. Сначала в глушитель закидывалась горящая спичка. Излившийся через выпускной клапан неотработанный бензин воспламенялся, и эта спичка с уханьем вылетала из выхлопной трубы. В следующую пару секунд над было успеть дёрнуть за стартер. Как правило, после этого пила если и не заводилась, то хотя бы начинала бодро рявкать и пускать дым на рывок стартера.

Если не удавалось завести с помощью спички, разводили костёр и втыкали пилу в него глушителем. Самым зрелищным было то, как в случае благоприятного исхода этот костёр затем сдувало с места. Особенно вечером: мириады искр и тлеющих щепок разлетаются во все стороны, как фейерверк!

Зато у пилы была одна очень удобна функция — её не надо было глушить. Достаточно отпустить дроссель, и она вырубалась сама. Была кнопка аварийной остановки двигателя, я часто пытался успеть нажать на неё раньше, чем пила смолкала.

Почему не набирает обороты Дружба 4

Запуск мотопилы Дружба 4 – самый технически сложный процесс, в котором задействуются все системы бензопилы. Но если завести двигатель удалось, а при нажатии на ручку газа пила не набирает обороты, причин может быть много:

  • Неисправности в двигателе: моторесурс выработался, цилиндр или поршневые кольца износились, заржавели или на них появились задиры;
  • Неисправности в системе зажигания: вышла из строя свеча или обмотка катушки – искра слабая или не образуется вообще, не может воспламенить топливную смесь;
  • Неисправности в карбюраторе: неправильная настройка, разбалансировка крепежных болтов крышки карбюратора;
  • Разгерметизация топливной системы, картера двигателя;
  • Большой нагар в глушителе, выпуск отработанных газов затруднен.

Устранение причин неисправности системы зажигания

  1. Выкрутить свечу, просушить ее если залита топливом, заменить на новую если на ней сильный черный нагар.
  2. Убедиться, что катушка не вплотную прижата к магнитам, должно быть расстояние до 0,2 мм и свободный ход. Если это не так, закрепить катушку на необходимое расстояние.

Если эти манипуляции не помогли, можно самостоятельно проверить весь свечной блок на предмет искроподачи через сетевой провод. Если искра есть, но вы не можете понять причину неполадки – лучше отдать бензопилу в сервис.

Устранение причин неисправности карбюраторного блока

  1. Выполнить правильную регулировку карбюратора мотопилы. Как это сделать читайте выше.
  2. Снять крышку карбюратора, проверить наличие всех частей и их ход внутри блока, закрепить крышку на место, равномерно закрутив крепежные винты, проверив плотное прилегание крышки карбюратора.

Устранение причин неисправности выхлопной системы

Демонтировать глушитель, механически удалить нагар со стенок, при необходимости можно использовать уайт-спирит, ВД-40 или другие растворители.

В других случаях неисправности советуем не заниматься самостоятельным ремонтом и довериться профессионалам сервисного центра.

Как отрегулировать карбюратор на бензопиле Дружба-4

Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».

Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах

Необходимые инструменты

Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.

Общий алгоритм регулировки

Карбюратор регулируют разными способами. Самая простая и эффективная — текущая регулировка в процессе работы.

Много бензина — закручивают

  • Двигатель прогревают в течении 5-10 мин.
  • Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
  • Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.

Мало бензина — откручивают

Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.

После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.

В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.

Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.

Холостой ход регулируют, исходя из двух требований:

  1. Двигатель не должен глохнуть.
  2. Цепь не должна прокручиваться.

Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).

На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:

Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.

Пошаговый алгоритм

  1. Откручиваем винт крепления.
  2. Снимаем топливный шланг.
  3. Откручиваем верхнюю крышку заслонки.
  4. Снимаем карбюратор.
  5. Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.
  6. Половиним корпус и оцениваем состояние мембраны, она должна быть целой — это главное, трещины, задиры, порывы не допускаются.
  7. Оцениваем работоспособность механизма отвечающего за работу клапана.
  8. Продуваем все отверстия, очищаем от мусора если он есть.
  9. Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.
  10. Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.
  11. Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.
  12. На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
  13. Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.
  14. Пробуем заводить бензопилу.

Возможные нюансы и проблемы

В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.

Бензопила «Дружба»

Бензиномоторная пила «Дружба»

«Дружба» — модель бензопилы. Разработана на ЗМКБ «Прогресс» им. академика А. Г. Ивченко в ноябре 1953 г. Производители — Машиностроительный завод им. Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск). Выпускается в массовом производстве с 1955 года. В 1958 году на выставке в Брюсселе была награждена «Золотой медалью». В 90-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в различных городах России.

Название «Дружба» было дано в честь трёхсотлетия воссоединения Украины с Россией, отмечавшегося в 1954 году.

Двигатель МП-1 конструкции ЗМКБ «Прогресс» им. академика А. Г. Ивченко— одноцилиндровый, двухтактный, карбюраторный, воздушного охлаждения, рабочий объём 94 см3, мощность 4 л.с.. Смазка двигателя — масло, смешанное с бензином. Двигатель и пильный аппарат выполнены в виде независимых узлов и соединяются друг с другом с помощью фланцевого соединения, фиксируемого хомутом (который крепится к ручкам пилы). Такая компоновка позволяет поворачивать пильный аппарат на любой угол, при необходимости быстро заменять отказавший узел. Благодаря функциональной завершенности и простоте крепления, двигатель бензопилы «Дружба» применялся для привода мотоблоков («Кумир», «Садовод»), водяных насосов («Скиф», ЦБН-1, ЦБН-2, ПМП-4), генераторов постоянного тока (ГЗ-106А) для заряда аккумуляторных батарей в полевых условиях, механических лебёдок для трелёвки леса, в лодочном моторе «Кама», в газонокосилках. Этот двигатель был популярен и у любителей строить технику своими руками. В 60-х годах в Московском авиационном институте были предприняты попытки форсировать этот двигатель и устанавливать его на сверхлёгких летательных аппаратах. Были изготовлены лёгкие вертолёты X-3, X-4, X-5, на каждом из которых были установлены винтомоторные блоки из 4-х двигателей «Дружба», работающих через общий редуктор на несущий винт. Ни один из аппаратов не прошел лётных испытаний по причине низкой надежности двигателей.

За годы выпуска общая конструкция пилы осталась прежней, однако мелкие изменения вносились:

в 50-х — 60-х годах выпускалась модификация «Дружбы» с креплением ручек к крышке вентилятора, позже ручки стали крепиться к хомуту, связывающему двигатель и редуктор.

до конца 80-х годов выпускалась модель «Дружба-4А» с контактным магнето и карбюратором КМП-100 — снята с производства;

в конце 80-х годов применено электронное зажигание (от магнето бесконтактного МБ-1), пила получила обозначение «Дружба-4А-Электрон»;

в 90-х годах применён более совершенный карбюратор КМП-100У, пила получила обозначение «Дружба-4М» (производства ЗиД) и «Дружба-Алтай» (производства «Сибприбормаш»), применены пильные цепи современного типа.

На базе двигателя мотопилы «Дружба» был разработан двигатель СД-60 для привода стационарных установок (генераторов, насосов), отличавшийся от прототипа чугунной гильзой цилиндра, поплавковым карбюратором, несъёмным тросовым стартером и наличием регулятора частоты вращения.

Достоинства и недостатки

Бензопила «Дружба» была разработана в начале 50-х годов и к концу века уже существенно устарела. Пила имеет большой вес — 12 кг. Изначально надежность пилы была высокая (ряд пил, выпущенных в 60-е годы находятся в рабочем состоянии до сих пор), но в 90-х годах значительно упала по причине заводского брака и производства мелкими фирмами, не обладающими необходимыми материалами и технологиями. Съёмный тросовый стартер неудобен и часто теряется. В конструкции пилы отсутствуют элементы, обеспечивающие её безопасность (кнопка «Стоп», тормоз цепи, функция Anti-kick). Тем не менее простая конструкция пилы и ее хорошая изученность в сочетании с невысокой ценой и большой производительностью пиления обуславливают популярность «Дружбы» и в настоящее время.

К достоинствам пилы также следует отнести высокое расположение рукояток относительно плоскости реза, что позволяет оператору работать стоя в удобной позе (работа с современными пилами при валке деревьев производится в положении оператора на коленях).

В Румынии название «Дружба» стало нарицательным: в разговорном языке слово «drujba» используется для обозначения бензопилы вообще, независимо от модели (хотя в академических словарях это значение слова не зафиксировано).

Название перешло на двуручную пилу, которая при работе ею требует согласованных действий двух человек, и за это в шутку иногда называется «Дружба-2».

В песне «Был побег на рывок» Владимира Высоцкого упоминается эта пила.

Один из первых образцов был сделан в шаражке недалеко от станции Лапшанга киевскими авиастроителями

Ремонт системы зажигания бензопилы Дружба 4

Детская болезнь бензопилы Дружба 4 – сложность запуска горячего двигателя при остановке в работе. Причиной тому – слабая и морально устаревшая система зажигания. Чтобы увеличить мощность искры на свече, необходимо отремонтировать зажигание. Такой ремонт исправит ситуацию даже в случае отсутствия стандартной катушки.

Пошаговая инструкция

  1. Со стандартной катушки зажигания убираются высоко- и низковольтная обмотки.
  2. Взамен низковольтной обмотки спецпроводом (для трансформаторов) наматывается на нашу катушку 250 витков. Использовать можно провод ПЭВ2, с сечением 0,8-1 мм. Нужно не забывать про межслойную изоляцию – новый слой спецпроводов прокладывается бумагой. Начало всей обмотки пайкой соединяется со стандартным выводом к магнитному сердечнику, другой конец обмотки соединяется монтажным спецпроводом к прерывателю. Потом катушка заматывается изолентой или покрывается другим изолятором. Участок цепи конденсатора, запитанного на катушку и прерыватель, не подвергается изменениям.
  3. С помощью двух проводов через кусок изоляционной трубки делаются концы подключений. Чтобы не допустить замыкания всю получившуюся проводку можно поместить в одну изоляционную трубку.
  4. В виде трансформатора идеально подойдет катушка зажигания типа Б-115 с убранным боковым резистором. Это вид катушек используется в зажигании стареньких советских Москвичей. Не рекомендуется использовать зажигание от мотоциклов, они недостаточно мощны, чтобы дать необходимую искру. Катушку можно зафиксировать на раме бензопилы с помощью монтажного хомута в любом подходящем месте.
  5. Провода из внутренностей ДВС коммутируются по следующей схеме: первый провод, который соединяет воедино прерыватель, конденсатор и вывод катушки соединяется с выводом Б-115 с обозначением «ВК», второй провод, который идет «от массы», соединённый с винтом крепления магнето – соединяется с выводом Б-115 без опознавательных обозначений. Для удобства чтения схемы лучше использовать разноцветные провода.
  6. В завершении катушка зажигания с помощью высоковольтного провода коммутируется с запалом свечи двигателя.

Такой ремонт системы зажигания показал отличный результат, детская болезнь бензопилы Дружба 4 исчезла, работать такая система будет очень долго.

Единственный недостаток – изменился внешний вид бензопилы за счет внешней катушки на корпусе, увеличились габариты. Но это вынужденная переделка, зато система зажигания работает надежно и пила заводится при любых температурах.

Если какие-то моменты остались непонятными предлагаем посмотреть видео на тему ремонта зажигания бензопилы Дружба.

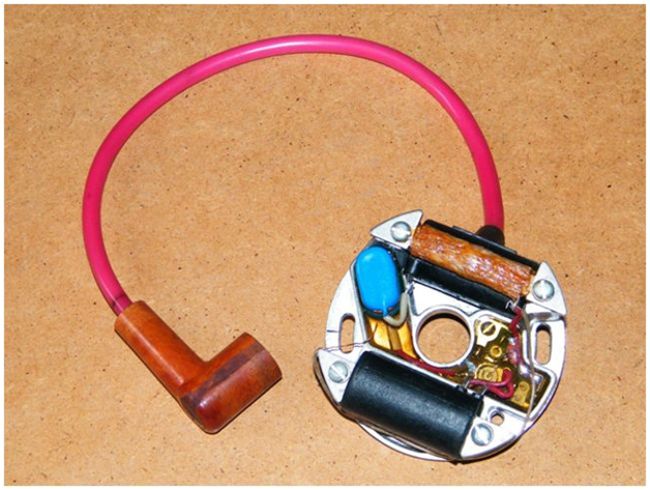

Переделка зажигания бензопилы Дружба

Поскольку двигатели на моделях бензопил Дружба 4А и Дружба 4А Электрон абсолютно идентичны, вполне возможна взаимозаменяемость контактных и электронных систем зажигания на всех моделях.

Причем иногда возможна переделка вышедшей из строя катушки старого контактного зажигания, и установка его вместо вышедшего из строя электронного варианта.

Переделка катушки контактного зажигания

Катушку снимают и удаляют всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков мощного провода, практически никогда не выходит из строя. Её оставляют на месте.

Вместо снятой обмотки используют выносную высоковольтную катушку (бабину) от мотоцикла, двухскоростного мопеда советского периода, автомобиля. Катушку крепят любым способом в удобном месте. Восстанавливают схему подключения такой же, какой она была при стационарной обмотке:

  • от первичной обмотки катушки к контакту + (плюс) на бабине;
  • от контакта — (минус) на бабине к массе (корпусу двигателя).

Недостаток такого варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки легко меняются, они доступны.

Также в сети можно найти описания, как отремонтировать электронную систему зажигания Дружбы, которая обоснованно считается практически не пригодной к ремонту. Возможен и такой вариант, но для этого надо быть опытным специалистом в области электроники и электротехники.

Об устройстве зажигания на бензопиле Дружба рассказывают в следующем видео, в котором также даны рекомендации по регулировке:

Для жителей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был создан на базе Дружбы как более мощный вариант для лесной промышленности). За десятки лет были выпущены сотни тысяч Дружб. Много их, ввиду хорошей ремонтопригодности, до сих пор в рабочем состоянии. А запчасти, в том числе и системы зажигания двух видов, до сих пор можно найти на развалах барахолок и даже в сети на площадках типа Авито.

Предназначенная, в основном, для работы на лесоповалах и распиливании, полученных таким образом бревен, бензопила Дружба незаменима и в личном хозяйстве для решения многих бытовых проблем. Не дорогая, очень простая в эксплуатации и ремонте, удачная в техническом плане — бензопила Дружба уже более 50 лет добросовестно и эффективно служит, сначала гражданам СССР, а ныне россиянам. Диапазон цен на их приобретение в настоящее время велик. В новом состоянии (законсервированные), в зависимости от модификации, их стоимость составляет от 8 тыс. руб. до 15 тыс. руб., а бывшие в употреблении, в зависимости от фактического состояния – от 1 тыс. руб. до 7 тыс. руб.

Эксплуатация, обслуживание и ремонт

Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.

Как отрегулировать карбюратор

Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.

Регулировка карбюратора проводится так:

  1. Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
  2. Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
  3. Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.

Как выставить зажигание

Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.

Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.

Основные неисправности и их устранение

Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

  1. Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
  2. Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
  3. Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:

  • замене топливной смеси с уменьшением количества масла;
  • чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
  • проверке топливопровода и замене при необходимости трубки.

Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя. Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском

Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.

Причины, по которым пила Дружба не заводится, могут быть следующими:

  1. Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
  2. Заводской брак. Ремонт проводится в гарантийной мастерской.

При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.

Эксплуатационное руководство к бензопиле Урал 2Т Электрон

Инструкция является неизменным спутником бензопилы Урал — это паспорт цепной пилы, где собрана полная информация об инструменте:

  1. Устройство и схемы бензопилы Урал.
  2. Этапы сборки инструмента.
  3. Комплектация.
  4. Требования безопасности при пилении и во время обслуживания бензопилы.
  5. Таблица с характеристиками модели 2Т Электрон.
  6. Последовательность введения бензоинструмента в эксплуатацию.
  7. Инструкция по запуску цепной пилы.
  8. Период приработки двигателя бензопилы.
  9. Способы и приемы пиления.
  10. Проведение технического обслуживания бензопилы Урал 2Т Электрон.
  11. Перечень возможных неисправностей, причин их возникновения и способы устранения.

Цепная пила Урал 2Т Электрон, устройство, рабочие схемы

На фото показано как устроен легендарный агрегат, также мы видим перечень его основных узлов:

Устройство бензопилы Урал 2Т Электрон

Ниже представлена схема зажигания:

Комплектация Урала 2Т Электрон

Стандартный комплект поставки состоит из:

  • бензомотор на 5,5 л. с.;
  • рама и рукоятки;
  • пусковой тросик;
  • топливный бак;
  • бензопровод;
  • муфта сцепления;
  • система активизации силового агрегата;
  • система зажигания;
  • кнопка запуска;
  • свеча зажигания;
  • глушитель;
  • распилочный узел;
  • коробка;
  • эксплуатационное руководство.

Меры безопасности при работе с цепной пилой

  1. Обязательно использовать средства индивидуальной защиты (перчатки, очки, беруши/наушники, маска) и удобные одежду и обувь.
  2. Заливать только свежее топливо. Заправку производить вдали от рабочей зоны.
  3. Курение возле бензопилы Урал 2Т Электрон категорически запрещено.
  4. Следить за состоянием цепи, не пилить тупой цепью.
  5. Проводить обслуживание бензоинструмента при выключенном моторе.
  6. Убрать из зоны действий посторонних.
  7. Изучить способы и приемы работы с бензоинструментом.

Последовательность введения в эксплуатацию бензопилы Урал 2Т Электрон

  1. Бензопила собирается в единую конструкцию.
  2. Монтируется режущий узел, натягивается цепь.
  3. Готовится топливная смесь.
  4. Готовое топливо заливается в бак.
  5. Картер цепной пилы заправляется обычным моторным маслом 10В40.
  6. Еще раз проверяются все крепежи.
  7. Выполняется запуск мотопилы.
  8. Проверяются холостой ход и подача смазки.
  9. В обязательном порядке проводится обкатка двигателя.

Как приготовить топливную смесь для Урала 2Т Электрон

Сколько бензина и масла требуется, чтобы приготовить качественную смесь для Урала 2Т Электрон? Ранее топливная смесь готовилась из бензина АИ-72 и моторного масла для двухтактных моторов. Сегодня 72-й бензин заменяют на 92-й (72 снят с производства), масло берется любое для 2-х тактных моторов. В обкаточный период топливная смесь готовится в следующем соотношении: 1/15. Карбюратор изначально настроен на обкатку, где используется более обогащенное топливо. После ее проведения необходимо снова отрегулировать карбюратор, настроив его на менее обогащенное топливо с соотношением масла к бензину 20/1.

Обкаточный период

Обкатка Урала проводится в 2 этапа:

  1. Четыре полных бака обогащенной топливной смеси выпаливаются на холостом ходу.
  2. На следующий день и на протяжении 25 часов бензопилу обкатывают с минимальными нагрузками.
  3. По окончании обкаточного периода меняется в картере масло, карбюратор настраивается под новый режим.

Цепная мотопила Урал 2Т Электрон, техническое обслуживание

Выделим основные моменты обслуживания:

  1. Регулярные очистительные работы:
    • очистка корпуса;
    • режущего узла;
    • звездочек;
    • карбюратора;
    • свечи зажигания;
    • фильтра.
  2. Смазка узлов и механизмов.
  3. Заточка цепи прямо на шине после каждого пиления.
  4. Регулировка (при необходимости).

Скачать руководство по эксплуатации

Причины и способы устранения неисправностей бензопилы Урал 2Т Электрон

  1. Бензопила не хочет заводиться:
    • закончилась топливная смесь;
    • некачественная смесь;
    • зажигание не настроено;
    • засорен или не настроен карбюратор;
    • требуется чистка фильтра;
    • свеча не работает;
    • не подключен высоковольтный кабель.
  2. Дым валит:
  3. Бензопила сильно визжит при работе:
  4. топливо обедненное.
  5. Пила глохнет при нагрузках:
    • требуется регулировка карбюратора;
    • необходимо заменить смесь;
    • почистите фильтр, свечу, карбюратор.
  6. Сильный стук, визг, посторонние шумы при работе:
  7. Работа с натугой, мелкая стружка на выходе:

Видео обзор регулировки карбюратора на бензопиле:

Видео

Видео обзор регулировки зажигания на бензопиле:

Видео

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
