Разборка. сборка бензопилы HUSQVARNA 142 (137). Бензопила STIHL MS180. Диагностика комплекса бухгалтерских программ смазки цепи. Разборка бензопилы PARTNER 352. Разборка. сборка бензопилы STIHL MS180. Разборка бензопилы PRO WORK PBK 35. Компрессия в бензопилах STIHL MS180 и POULAN 2250. Принцип деяния двухтактного мотора. Бензопила PARTNER 352. Разборка карбюратора.
Разборка. сборка бензопилы HUSQVARNA 142 (137).
РАЗБОРКА БЕНЗОПИЛЫ HUSQVARNA 142 (137).
СБОРКА БЕНЗОПИЛЫ HUSQVARNA 142 (137).
Хомячковый рай. Уйти и потеряться:
Бензопила STIHL MS180. Диагностика бухгалтерской системы смазки цепи.
Дополнительно выкладываю две фото (потому что в видео было не совсем отлично видно).
На этом деле фото красноватой стрелкой показан буртик.
На втором фото показано правильное положение масляного насоса (вид снизу бензопилы). Красноватая стрелка показывает на проточку (канал) в корпусе насоса, голубая стрелка указывает как размещен миф канал. Вспять (в сторону задней ручки бензопилы).
Хомячковый рай. Уйти и потеряться:
Разборка бензопилы PARTNER 352.
Хомячковый рай. Уйти и потеряться:
Разборка. сборка бензопилы STIHL MS180.
Разборка бензопилы STIHL MS180.
Сборка бензопилы STIHL MS180.
Хомячковый рай. Уйти и потеряться:
Разборка бензопилы PRO WORK PBK 35.
Почетаемые гости моего блога! Если для вас приглянулись, главное принесли пользу, просмотренные мои видео и фотоматериалы на ремонте бензоинструмента, то прошу вас внести посильную вещественную помощь на электрические кошельки:
WebMoney. R397899742942
либоZ103294956413 Средства пойдут для оплаты серверов, хостинга, имени домена на развитие веб-сайта. С Почтением к вам на квартиру, Евгений Кравченко.
Что же понадобится. Бензопила PRO WORK PBK 35. Как я в курсе. создание Италии. Горизонтальное размещение цилиндро-поршневой группы.
В ремонт поступила с неисправностью не заводится и с фразы обладателя типо предпосылкой этому стали забияки на поршне.
Бензопилы этой модели мне в руки ни один раз не попадали, увы забегая вперёд, скажу, что пила мне приглянулась. Конструкция очень, я бы произнес, лаконичная, сбитая, ничего излишнего. Делаем вывод. всё изготовлено по разуму
Диагностика и выявление неисправностей
Результативность ремонта зависит и от правильно проведенной диагностики, ведь быстрое определение проблемы позволит сэкономить время на ремонтных работах. Если бензопила Партнер не работает, то диагностика выполняется в три этапа:
- проверка искры;
- проверка наличия топлива в цилиндре;
- диагностика подшипников.
Чаще всего неполадки бензопилы связаны с тем, что либо нечему гореть, либо нечем поджигать. Поэтому сначала нужно проверить свечу, для чего ее надо выкрутить, а провод приложить к цилиндру, а затем потянуть стартер. Искра может отсутствовать из-за дефектности свечи, обрыва проводов в схеме питания, неисправности кнопки зажигания или отсутствия зазора между маховиком и катушкой (возможен и обрыв шпонки маховика с коленчатого вала). Из-за отсутствия искры бензопила может заводиться, но сразу глохнет при нажатии на газ.
Если искра есть, то проверки требует топливная система, особенно если обнаружилось, что свеча сухая. Диагностика заключается в следующем. Через свечное отверстие нужно влить 5 мл топлива, а затем запустить пилу. Если запуск неудачный, то возможен износ ЦПГ, попадание в него инородного тела. Если же пила завелась, то проблема может заключаться в неправильной работе карбюратора или топливной магистрали.

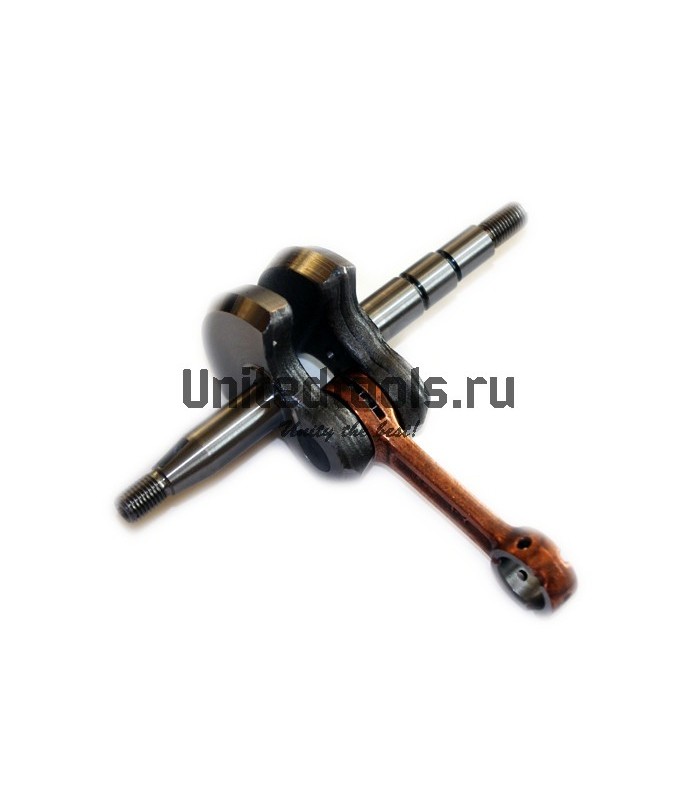

Диагностика бензопилы Партнер включает в себя и проверку наличия зазора подшипников коленчатого вала. Для этого маховик нужно пошевелить в разные стороны. Если зазор есть, то подшипники нужно менять.
Возможны и другие неисправности, решить которые можно своими руками. Например, пила не набирает обороты или не смазывается цепь. Первая проблема связана с неправильной регулировкой карбюратора, а вторая — с забитыми шлангами или недостаточным количеством масла в топливной смеси.
Система зажигания
Если инструмент вдруг перестал работать, то первое, что нужно проверить, так это систему зажигания. И начать нужно со свечи.
Выполнять работы нужно очень аккуратно. Для этого используется специальный крючок. Для начала нужно отсоединить провод и извлечь свечу.
Если она сухая, то это значит, что в цилиндр не поступает топливо.
Если же на ней есть брызги, то поломка может крыться в карбюраторе или в правиле запуска. Чтобы устранить поломку, нужно протереть свечу и перекрыть подачу топлива. После этого запускается стартер.
Таким образом, выполняется проветривание камеры сгорания и удаление излишков топлива. После этого свеча устанавливается на место и бензопила запускается.
Если на свечи есть нагар, то это свидетельствует о том, что бензопила хускварна 137 работает на низкокачественном топливе. Также нагар образуется в результате неправильного соотношения топлива и масла. Для того чтобы инструмент проработал как можно дольше, нужно тщательно изучить инструкцию по эксплуатации.
Если на свече есть нагар, то его нужно аккуратно удалить. Для этого можно использовать шило. Электроды аккуратно натираются шкуркой. После этого ее устанавливают на место. Также нужно залить топливо, которое рекомендуется использовать для данной модели бензопилы.
Статью о ремонте бензопилы Партнер 350 своими руками читайте здесь.
Как работает карбюратор на бензопиле хускварна 137?
На бензопилах этих моделей чаще всего устанавливается с завода карбюратор Walbro. Перед тем как отрегулировать карбюратор Walbro на бензопиле хускварна, необходимо иметь минимально представление о его устройстве и знать принцип работы.
Что отвечает за подачу смеси топлива и масла
Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.
Приготовление топливной смеси
При эксплуатации бензопилы должна применяться топливная смесь бензина и масла в соотношении 15:1 по объему, т. е. к 15 л бензина следует добавить 1 л масла и смесь тщательно перемешать. Количество бензина и масла в топливной смеси приведено в этой таблице:
Бензин.л | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Масло, л | 0.06 | 0.13 | 0.20 | 0,26 | 0,33 | 0.40 | 0.46 | 0.53 | 0.60 | 0,66 |
Топливная смесь, л | 1.06 | 2,13 | 3,20 | 4,26 | 5,33 | 6.40 | 7.46 | 8.53 | 9.60 | 10.66 |
Что отвечает за подачу воздуха
За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.
Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.
Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.
- Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
- Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена, так как на регулировочные винты пила реагировать не будет.
В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна:
- винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
- Винт Н – настраивает количество высоких оборотов и тягу установки;
- Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.
Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.
Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.
Возможные неисправности
Ведь, этот инструмент позволяет решать сложные задачи довольно быстро и легко.
Но, здесь стоит учитывать, что бензопила часто выходит из строя. Это связано с тем, что она подвергается большим нагрузкам во время эксплуатации. Поэтому нужно всегда быть готовым к устранению поломок.
Сегодня есть большое количество мастерских, которые предлагают свои услуги по ремонту бензопил и других инструментов. Но, это не значит, что при возникновении неисправности нужно сразу же бежать в ремонтную мастерскую.
Некоторые неисправности можно устранить своими руками. Для этого нужно просто знать основные причины возникновения поломок и способ их устранения.
Так, в процессе частого использования инструмента могут возникать поломки:
- карбюратора;
- глушителя;
- масляного насоса;
- системы зажигания и подачи топлива.
Каждую из этих поломок можно устранить собственными руками. Главное – это знать последовательность работ при устранении той или иной неисправности.
Технические характеристики
Параметры бензопилы выгодно отличаются от показателей аналогичных изделий легкого класса.
Технические характеристики инструмента:
- тип — бензиновая, карбюраторная;
- мощность двигателя — 1.64 кВт (2,2 л.с.);
- объем топливного бака — 0,41 л;
- объем масляного бака — 0,20 л;
- объем двигателя — 36,3 см³;
- количество звеньев в цепи — 55;
- габариты — 250x420x260 мм;
- уровень шума на полных оборотах — 107 дБ;
- вес без заправки — 4,9 кг;
- длина шины — 40 см;
Читать также: Как обозначается блок питания на схеме
В комплекте к мотопиле приобретаются запасные свечи зажигания и фирменное масло для смазки цепи.
Описание
Бензопила Хускварна 137 — легендарная модель от шведского производителя цепных пил, ставшая бестселлером в своей нише и покорившая не одного владельца набором своих технических характеристик. В настоящее время бензопила снята с производства, компания выпускает аналоги, как более мощные, так и аналогичные по мощности. Основной причиной успеха модели стало идеальное сочетание функциональности, мощности, легкого веса, небольшого размера, надежности комплектующих, а также минимальном проценте поломок и, соответственно, низком проценте случаев ремонта.

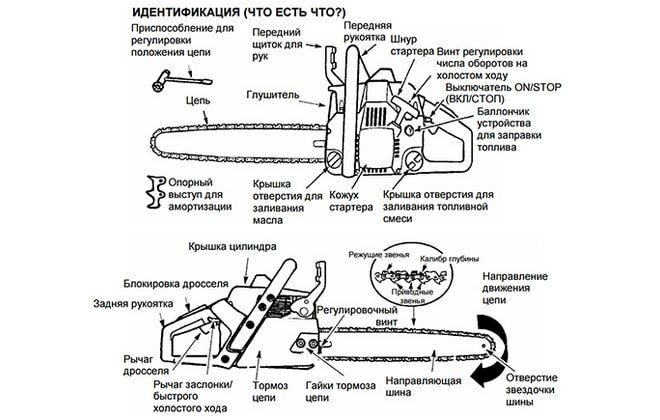

Бензопила Husqvarna 137
Двигатель бензопилы Хускварна 137 — карбюраторный, двухтактный, мощность его составляет 2,2 л.с. Работа двигателя пилы осуществляется на смеси масла и бензина. Особенностью модели является лучший в своем роде карбюратор Walbro. В зимнее время бензопила будет заводиться так же легко, как и летом. Данный процесс обеспечивает система электронного зажигания.
Эта модель отличается высокими техническими показателями, хорошей заводской регулировкой карбюратора.
Карбюратор для бензопилы Husqvarna 137
Основное назначение бензопилы Хускварна следующее:
- обрезка веток и сучьев;
- распил крупных бревен и досок;
- прочие работы с древесиной в бытовых объемах.
Как разбавить бензин для бензопилы Хускварна
Для производительной работы и увеличения срока эксплуатации на высокой мощности соблюдают пропорцию масла и бензина для бензопилы, отмеряя мерным бачком соотношение ингредиентов топливной смеси. При приготовлении даже небольшого количества малая неточность влияет на качество горючего.
Для разбавления используют качественный бензин с минимальным октановым числом — RON 90. Если параметр меньше рекомендуемого, двигатель начинает стучать, что приводит к его перегреву и усилению нагрузки на подшипники. При постоянной работе на высоких оборотах выбирают бензин с увеличенным показателем.
Масло рекомендуют использовать 2-тактное.
Чтобы правильно разбавить бензин для бензопилы, применяют такую схему смешивания:
- для моторов с рабочим объемом цилиндра до 80 см³ — 1:50 (2%), т.е. 5 л бензина — 0,10 л масла;
- для двигателей с объемом выше 80 см³ — 1:33 (3%), т.е. 5 л бензина — 0,15 л масла.
Алгоритм разборки пилы Хускварна
Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:
- Верхняя крышка.
- Крышка тормоза цепи и пильной гарнитуры.
- Стартер.
- Маховик и сцепление.
- Передняя рукоятка.
- Карбюратор.
- Масляный насос.
- Двигатель.
В зависимости от модели Хускварны, порядок разборки может немного отличаться.
Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna
Снятие боковой крышки и пильной гарнитуры
Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.
Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.
Стартер
Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.
Снятие маховика и сцепления
Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.
Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.
Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:
Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.
Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.
Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.
Воздушный фильтр и карбюратор
Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.
Масляный насос
На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.
Двигатель
Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.
Бензопила заводится и глохнет. Почему?
Существует несколько легких правил по эксплуатации и обслуживанию бензопилы, соблюдение которых дозволит по максимуму продлить срок её службы. Изготовление правильной топливной консистенции, постоянная очистка фильтров и повторяющаяся подмена деталей навечно освободит вас от необходимости ремонта вашего инструмента. Если же избежать поломки так и не удалось, то разобраться в её причине можно совсем без помощи других. Это касается всех марок бензопил, начиная от более сложных моделей Husqvarna и Stihl и заканчивая самыми ординарными моделями Makita и Patriot.
Бензопила глохнет на холостом ходу
Всераспространены случаи, когда бензопила глохнет на холостых оборотах. Сначала, необходимо проверить глушитель, и, в случае его загрязнения, произвести очистку от выхлопных смолянистых отложений. Также на карбюраторах неких моделей и др. Имеются болты с надписями Н и L соответственно грубая и четкая настройка. Отрегулировав болт L во время работы бензопилы таким макаром, чтоб её обороты повысились (провернуть болт довольно всего на пол-оборота), может быть убрать данную проблему. Регулировка карбюратора просит неотклонимого наличия электрического тахометра и является достаточно трудоёмким процессом. Вот поэтому в таких случаях лучше обратиться к экспертам.
Бензопила глохнет при нагрузке
Если бензопила глохнет при нагрузке, то предпосылкой тому может служить топливная система либо загрязнённый воздушный фильтр. Подмена горючего с соблюдением правильной пропорции бензин/масло либо очистка воздушного фильтра универсальные решения таковой задачи. Некорректно приготовленная смесь низкокачественного бензина и, например, машинного масла основная причина неисправной работы бензопилы, в том числе и в случае, когда она греется и глохнет.
Бензопила глохнет при наклоне
При горизонтальном положении бензопилы, топливная трубка лежит на деньке бензобака, когда же инструмент находится под наклоном, трубка оказывается над топливной консистенцией, т.Е. В воздушном пространстве. Конкретно это и является предпосылкой того, что бензопила глохнет на боку.
Бензопила глохнет на больших оборотах
В этом случае, если инструмент глохнет на больших оборотах, нужно проверить три детали: воздушный фильтр, топливный насос и бензиновый фильтр. Воздушный фильтр нужно прочистить, можно даже вымыть под водой и хорошо просушить. Потом довольно отсоединить топливный шланг от карбюратора и поглядеть, вытекает из него горючее либо нет. Если оно течёт полной струёй, бензиновый фильтр можно не инспектировать. Если же напротив, то неисправность найдена. Сапун можно почистить обыкновенной иглой, а фильтр аккуратненько отсоединить от поглощающего шланга, произвести его очистку либо же поменять на новый. Бензиновый насос проверяется на износ: если горючее не проникает через него, то с ним всё в порядке. Если же неувязка того, что ваш инструмент глохнет на полном ходу, обоснована некими повреждениями насоса, то данную деталь нужно просто поменять на новейшую.
Неправильное топливо
Важным является тот факт, что для неотказной деятельности инструмента нужно довольно пристально относится конкретно к горючему. Потому что если такового рода смесь будет приготовлена не верно, то большая часть бензопил просто не будут заводиться. Как следует, не каждый обладатель догадается находить причину поломки в горючем. Вот поэтому чтобы ваш инструмент всегда верно работал необходимо для консистенции использовать только высококачественный бензин.
Потому что в ином случае передерживание консистенции конкретно в канистре приведет к тому, что она растеряет все свои октановые характеристики и это приведет к значимым дилеммам с инвентарем.
