Мостовой кран

Узлы тележки

  • Электродвигатель.
  • Муфта.
  • Редуктор.
  • Барабан с канатом
  • Крюковая подвеска.

В качестве элементов безопасности предусмотрены специальные концевые выключатели. Один из них обеспечивает мгновенную остановку подъема груза в случае достижения крюковой подвески контрольной точки. Сделано это с целью исключить вероятность касания крюка грузоподъемного барабана с последующим забуриванием каната. Также есть концевой датчик, обеспечивающий безопасное перемещение самой тележки по мосту крана. Доезжая до этого выключателя, тележка касается его стальной линейкой, в результате чего и полностью останавливается.

Корпус рамы тележки производится из листового проката, который соединяется между собой при помощи сварки и чаще всего выгибается в виде П-образного профиля. Настил тележки – это также стальной лист с имеющимися проходами для каната в виде специальных вырезов.

Общее устройство мостового крана

У каждой пролетной балки есть по 2 горизонтальных пояса

  1. верхний
  2. нижний.

На первый устанавливаются опорные краны, под второй монтируются подвесные. Также у пролетной балки есть большие и малые диафрагмы — для устойчивости и более равномерной передачи нагрузок. Чтобы можно было обслуживать мостовой кран, на пролетные балки монтируются специальные площадки.

По рельсовому пути перемещается тележка — в общем случае рама с закрепленными на ней механизмами передвижения и подъема грузов. Схемы сборки каждого узла обычно унифицированы.

Сама рама — это пересечение продольных и поперечных балок с настилом. Также тележка может быть оснащена буфером ограждения, ограничителями подъема крюка, линейкой для фиксации крайних положений. Обычно она весит от 0,2 до 0,4 грузоподъемностей (Q) мостового крана.

Тележка перемещается посредством механизма передвижения, оснащенного цилиндрическими колесами и сделанного по одной из унифицированных схем. У него может быть центральный привод сразу на оба колеса или раздельный на каждое, навесной редуктор и тормоз. И сами колеса могут быть не только цилиндрическими, но и коническими, устанавливаемыми вершиной как в наружную сторону, так и во внутреннюю (в последнем случае — только неприводные).

19. Каковы основные обязанности лица, ответственного за безопасное производство работ кранами?

Лицо, ответственное за безопасное производство работ кранами, обязано:

  • организовывать ведение работ кранами в соответствии с правилами безопасности, проектом производства работ, техническими условиями и технологическими регламентами;
  • не допускать к обслуживанию кранов необученный и неаттестованный персонал, определять необходимое число стропальщиков, а также необходимость назначения сигнальщиков;
  • инструктировать крановщиков и стропальщиков по безопасному выполнению предстоящей работы;
  • обеспечивать стропальщиков отличительными знаками и защитными средствами, а также средствами и приспособлениями для безопасного производства работ;
  • не допускать использования немаркированных, неисправных или не соответствующих характеру и массе груза съёмных грузозахватных приспособлений и тары;
  • следить за выполнением крановщиками и стропальщиками производственных инструкций, проектов производства работ и технологических регламентов.

Назначение и применение

Рассматриваемые устройства мостовых кранов используются на крупных предприятиях, иногда в небольших автомастерских. Машины применяют для разных грузов в литейной области, машиностроении и строительных работах, в нефтеперерабатывающей и химической промышленности.

Назначение мостового крана:

  • подъем грузов в крытых помещениях и их перенос;
  • работы с сыпучими товарами, для них используются модели с грейферами;
  • проведение грузоподъемных работ без тока;
  • операции на площадках закрытого и открытого типа.

Мостовые краны помогают при работе крупных предприятий, что позволяет им завоевывать новые рынки сбыта.

Основные параметры мостового крана

Если в качестве критерия классификации выбрать предназначения представленной техники, то получится следующее подразделение:

  • общего предназначения применяются для широкого спектра разгрузочных и погрузочных массовых работ (например, в процессе строительства большого сооружения);
  • специального предназначения — дополнительно оснащаются неповоротной или поворотной выдвижной стрелой, тележкой, в основном применяются для решения широкого спектра специализированных задач, для работы с определенными типами грузов (используется дополнительные грузозахватные приспособления);
  • металлургические — в свою очередь делятся на множество других разнообразных конструкций, в том числе — краны с подхватами, гибким траверсным подвесом, штыревые, магнитные, литейные, грейферные, и так далее.

В зависимости от того, о каком типе оборудования идет речь, различаются и основные параметры мостового крана. Например, подвесные однобалочные мостовые краны с ручным приводом обладают следующими техническими характеристиками:

  • грузоподъемность — от 500 до 5000 килограмм;
  • длина — от 3,5 до 11,5 метров.

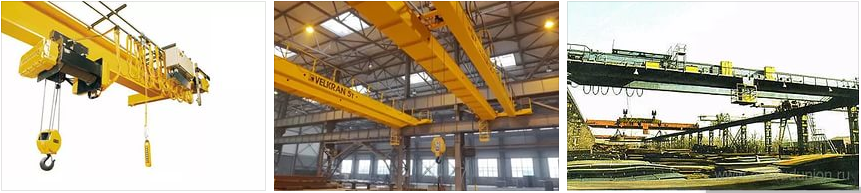

Классификация мостовых кранов

Модели разделены по трем ключевым признакам.

По конструкции классифицируют:

  • Опорные — краны, мостовая конструкция которых напрямую и сверху опирается на рельсовый путь, по которому она передвигается.
  • Подвесные — модели, крепящиеся на рельсовый путь снизу, к его полкам.
  • Козловые — краны, мост которых с помощью опор устанавливается на рельсовый путь.

По грузоподъемности выделяют модели:

  • Первой группы — работающие с весом до 5 т;
  • Второй группы — поднимающие до 50 т;
  • Третьей группы — рассчитанные на вес до 300-320 т.

По назначению кланы классифицируют на:

  • Общие — решают стандартные строительные задачи;
  • Специальные — обеспечивают проведение специфических грузоподъемных операций.

По типу привода выделяют:

  • Ручные — необходимо приводить в движение лебедку для выполнения рабочих задач.
  • Электрические — функционируют без участия оператора, от сети.

Канатные грейферы

Канаты и барабанные лебёдки позволяют производить механическое усилие без жёсткой кинематической связи между элементами захвата при смыкании и размыкании челюстей. Управление одноканатным грейфером доступно крановщику из кабины. Оборудование пригодно к перегрузке сыпучих материалов и штучных грузов. Смена грузозахватной навески проводится без потери времени снятием скобы с крюка стационарных и мобильных кранов. Монтируется на экскаватор, погрузчик.

Принцип работы грейфера одноканатного:

  • Опускается с раскрытым зевом, внедряется в груз.
  • Груз захватывается, челюсти смыкаются.
  • Подъём, перемещение до точки разгрузки.
  • Открытие челюстей происходит при контакте с поверхностью – ослабление натяжения каната открывает замыкающую защёлку.
  • При подъёме следует опорожнение ковша, готовность к следующему циклу.

Существуют ускоренные варианты разгрузки:

  • Саморазгрузка — на заданной высоте подвесной колокол автоматически открывает замок-защёлку лопастей ковша.
  • Выгрузка на произвольной высоте – управление стопором ведётся с земли или из кабины (отключающим блокировку тросовым устройством натяжного действия).

Многоканатные грузозахваты эффективнее в использовании за счёт оперативности управления. С интеграцией полиспаста улучшаются силовые характеристики при подгребании, заглублении челюстей при копке рыхлых грунтов.

Двухбалочные мостовые краны. Основные термины и определения.

Грузоподъемность.
Вертикальная статическая нагрузка от груза максимальной массы, на которую спроектирован кран.
Пролет крана.
Расстояние по горизонтали между осями рельсов кранового пути.
Группа классификации крана (режима работы).
Характеристика крана, учитывающая его использование по грузоподъемности и времени, а также число циклов работы.
Пролетная балка.
Несущая конструкция кранов мостового типа, предназначенная для движения по ней грузовой тележки.
Концевая балка.
Концевая балка является опорным элементом пролетной балки и представляет собой жесткую сварную конструкцию, коробчатого сечения, с установленной на ней ходовой частью крана.
Таль.
Грузоподъемный механизм, все основные элементы которого (привод, редуктор, канатный барабан или зубчатая звездочка, тормоз и т. д.) смонтированы в одном корпусе снабженном механизмом передвижения или без него.
Механизм передвижения крана.
Приводное устройство для передвижения крана.
Тележка грузовая.
Конструкция, предназначенная для перемещения подвешенного груза по мосту.
Механизм главного подъема.
Механизм подъема, рассчитанный на максимальную грузоподъемность крана, имеющего несколько механизмов подъема различной грузоподъемности.
Механизм вспомогательного подъема.
Механизм подъема, рассчитанный на грузоподъемность меньшую, чем у механизма главного подъема, на кране, имеющем несколько механизмов подъема различной грузоподъемности.
Путь крановый.
Крановый путь в виде одного или более (обычно двух) параллельных рельсов для передвижения грузоподъемных кранов на рельсовом ходу, направляющий их движение, воспринимающий и передающий нагрузки от них на строительные конструкции(сооружения), а также обеспечивающий безопасную работу кранов на всем пути их передвижения.
Троллейный шинопровод.
Троллейный токоподвод состоит из медных жил заключенные в жесткий корпус и подвижного токосъемника(троллея) обеспечивающий постоянный контакт с силовой линией.
Гирляндовый(кабельный) токоподвод.
Кабельный токоподвод гирляндного типа представляет из себя систему передвижения силовых кабелей обеспечивающие подачу тока к механизмам передвижения.
Высота подъема.
Расстояние по вертикали от уровня стоянки до грузозахватного органа, находящегося в крайнем верхнем положении. Для мостовых кранов высота подъема принимается от уровня пола.
Высота кранового пути.
Расстояние по вертикали от уровня пола (земли) до уровня головок рельсов кранового пути.
Скорость подъема(опускания) груза.
Скорость вертикального перемещения груза массой, соответствующей грузоподъемности, в установившемся режиме движения.
Скорость передвижения крана.
Скорость передвижения крана в установившемся режиме движения. Определяется при передвижении крана по горизонтальному пути с грузом массой, соответствующей грузоподъемности.
Скорость передвижения тележки.
Скорость передвижения грузовой тележки в установившемся режиме движения. Определяется при движении тележки по горизонтальному пути с грузом массой, соответствующей грузоподъемности.
Крюковая подвеска.
Устройство, состоящее из грузового крюка, траверсы блоков(звездочек)для подвески на канатах(цепях) полиспаста.
Орган грузозахватный.
Устройство, являющееся непосредственной составной частью грузоподъемного механизма и предназначенное для захватывания, поддержания или подвешивания груза (грейферы, электромагниты, скобы)

Устройство

Устройство приводится в движение подвесными тележками. Крановые пути выполнены из стального двутавра и проходят под перекрытием помещения. Они подвешиваются снизу. Точка опоры располагается ниже плоскости движения механизма. Посредством вылета консоли аппарат может использовать в работе всю территорию помещения и даже труднодоступные участки. Подвесные устройства более универсальны в эксплуатации, чем другие механизмы.

Устройство можно использовать в замкнутом пространстве, в отличие от опорных механизмов. Эти конструкции имеют меньший вес и размеры. При проектировании аппарат оснащают дополнительным приспособлением для усиления жесткости. Конструкцию применяют при наличии усиленных перекрытий в здании. Грузоподъемность, скорость и режим работы механизма зависят от свойств установленных на нем лебедки и подъемной тали.

Однобалочный

Одобалочные краны имеют простое строение. Они несложные в обслуживании, занимают мало места, имеют небольшой вес в сравнении с двухбалочными механизмами. Мостовые однобалочные подвесные краны используют там, где нужно обслуживать удаленные участки помещений или производственных цехов без установки добавочных опор. Кран подвесной двухпролетный не требует установки крановых рельсовых путей. Для монтажа однобалочных подвесных кранов нужно закрепить специальные подвесы на потолке помещения и установить на них тележки.

Технические характеристики:

  1. Грузоподъемность — от 1 до 20 т.
  2. Скорость — от 8 до 40 м/мин.
  3. Тип подкранового рельса — P24, P43, P65 и др.
  4. Способ управления: пульт, радиоуправление.
  5. Токопровод: открытые или закрытые троллеи, гибкий кабель.
  6. Система управления приводом: преобразователь частоты, релейно-контакторная.
  7. Температурный режим — -40…+40ºC.
  8. Количество скоростей — 4.

Применение частотных преобразователей в приводе перемещения электрического однобалочного крана позволяет получить плавное ускорение и торможение для минимального раскачивания груза.

Двухбалочный

Двухбалочный мостовой кран используется для подъема и перемещения груза при разных технологических операциях, монтажных работах, погрузке и разгрузке, складских работах в помещении, под навесом или на открытой площадке.

Двухбалочные устройства оснащены цепными или канатными электротельферами.

Концевые балки, на которых устанавливается механизм, крепят к подвешиваемым несущим подкрановым конструкциям. Тележка направляет таль по рельсам. Конструкция может снабжаться площадками обслуживания. Опора двухбалочного моста в горизонтальной плоскости жесткая. Скорость передвижения — около 2 м/с. Мостовой механизм может управляться из кабины, с пола или с помощью радио. Кран подвесной электрический может быть снабжен частотными преобразователями. Мостовые электрические двухбалочные краны универсальны.

Общие сведения

Мостовые краны применяют в цехах ремонтных предприятий и производственных цехах предприятий строительной индустрии.

Конструкции специальных мостовых кранов весьма разнообразны. Эти краны могут быть поступательно перемещающимися по крановым рельсам или вращающимися вокруг вертикальной оси. К вращающимся кранам относятся хордовые, радиальные и поворотные.

Поступательно перемещающимися мостовые краны имеют однобалочные и двухблочные мосты с нормальной длиной пролета или увеличенной до 40–60 м. Грузоподъемность этих машин составляет 400–500 т. и более.

Поступательно перемещающиеся мостовые краны часто снабжают крюками, скобами либо специальными грузозахватными устройствами (магнитами, грейферами, механическими клещами). Мостовые краны снабжены тележками, предназначенными для подъема и перемещение груза вдоль пролета. Тележки могут перемещаться по рельсам, закрепленные на верхних или нижних поясах мостов. Тележки, передвигающиеся по нижним поясам мостов, могут перемещаться по переходным мостикам из одного пролета цеха в рядом расположенный. Переходные мостики с рельсами для тележек расположены под подкрановыми балками и имеют троллеи для питания электродвигателей.

Тележки, перемещающиеся по верхним и нижним поясам балок мостов, могут быть снабжены поворотными стрелами, опорно-поворотными устройствами и поворотными частями, вращающимися вокруг вертикальных осей. На поворотных осях расположены стрелы, снабженные грузозахватными устройствами.

Механизмы мостового крана обеспечивают три движения: подъем груза, передвижение тележки и передвижение моста. Механизм подъема представляет собой электрическую таль, связанную со сдвоенным полиспастом; при грузоподъемности более 10 т. краны оснащают двумя самостоятельными механизмами подъема — главным и вспомогательным, имеющим грузоподъемность, равную приблизительно 0,25 основной, и используемым для подъема малых грузов с большой скоростью. Механизм подъема грейферного крана выполняют в виде двух одинаковых подъемных независимых механизмов, электродвигатели которых управляются двумя контроллерами, имеющими общую рукоять управления. Механизм передвижения тележки имеет два холостых и два приводных колеса, вращаемых электродвигателем через редуктор.

Устройство мостового крана

Общее устройство мостового крана состоит из одно- или двухбалочного моста, перемещающейся по нему грузовой тележке. Как на мосту, так и на тележке установлено необходимое электрооборудование и механические узлы. Управляется механизм из подвесной кабины или с пульта, при нахождении оператора на полу цеха или вне рабочей площадки.

Монтаж подкрановых путей может осуществляться как на свободностоящей крановой эстакаде, так и с использованием пола, колонн, стропильных ферм цеха.

На фото устройство мостового крана Далее рассмотрим устройство различных механизмов мостового крана.

Тормозная система

Для удержания груза или контроля скорости его перемещения (спускной тормоз), остановки передвижения моста крана или грузовой тележки (спускной тормоз) служит тормозная система. Традиционно в подъемных механизмах используются замкнутые (закрытые) тормоза, блокирующие движение в нормальном состоянии. При нажатии на педаль или рукоять, механизм растормаживается. При аварийной ситуации, в случае поломки или остановки какого-либо узла крана, такой тормозной механизм автоматически срабатывает.

Более плавное и быстрое торможение обеспечивают колодочные тормоза.

Механизмы подъема

На крановой тележке расположен механизм подъема и опускания груза. В дополнение к основному, могут использоваться один или два вспомогательных механизма, грузоподъемность которых меньше грузоподъемности основного в 3-10 раз в зависимости от класса крана.

Составными частями любого из них являются:

  • Приводной электродвигатель.
  • Трансмиссионные валы.
  • Редуктор.
  • Грузовые тросы с барабаном для намотки.

Схема подъемного механизма мостового крана Для работы с грузами более 80 т используется дополнительный редуктор или понижающая зубчатая передача. Для повышения тягового усилия применяется полиспаст, наиболее распространенной разновидностью которого является сдвоенный кратный. Благодаря ему трос наматывается равномерно на барабан с обоих концов, тем самым позволяя сбалансировать нагрузку на опоры барабана и всю пролетную часть моста.

Подкрановые пути

Назначение подкрановых путей – обеспечить равномерное распределение веса мостового крана на фундамент и перемещение крановой балки по этим путям. Для опорных однобалочных кранов с небольшой грузоподъемностью в качестве направляющих используются обычные железнодорожные рельсы. Для механизмов грузоподъемностью 20 и более тонн используют специальные крановые рельсы. Основанием для них чаще всего является стальная двутавровая балка.

Учитывая вес самого крана и груза, а также скорость перемещения по подкрановым путям, к качеству их установки должны применяться повышенные требования, исключающие возможность схода крана с рельсов. Для того, чтобы предотвратить это, ширина колес должна превышать ширину используемых рельсов. Так, при использовании цилиндрических колес, их ширина должна быть больше ширины рельса на 30 и более мм. Для конических колес это значение должно быть не менее 40 мм.

Укладка рельсов должна производиться с тепловым зазором, а также обеспечиваться перепад высот на них не более 2 мм. При больших значениях возникает сильная ударная нагрузка на колеса.

Электрообрудование

К электрооборудованию мостовых кранов предъявляются особые требования, среди которых режим работы, при котором в течение часа может производиться до нескольких сотен кратковременных включений и выключений, перегрузки, возникающие при разгоне и торможении крановой тележки и самого крана, изменение скоростей передвижения.

Перемещение моста и грузовой тележки, манипуляции с грузом обеспечивает основное электрооборудование мостового крана.

К электрооборудованию относятся:

  • Электродвигатели. Устанавливаются 3 или 4 двигателя, 2 из которых смонтированы на тележке для осуществления подъема/опускания груза, перемещения ее по балке моста, и 1 или 2 двигателя обеспечивают перемещение балки крана по подкрановым путям.
  • Управляющая аппаратура (реле, контроллеры, пускатели и т.д.).
  • Устройства электрозащиты (предохранители, автоматические выключатели и т.д.).
  • Устройства, обеспечивающие работу тормозной системы крана.

Электросхема мостового крана

К вспомогательному электрооборудованию относятся осветительные приборы, системы отопления кабины, звуковая и проч. сигнализация, и т.п.

Электропитание крана обеспечивается двумя способами:

Троллейная линия. Чаще всего используется с кранами большой грузоподъемности. Для обеспечения безопасности, троллейная шина должна располагаться на высоте минимум 3.5 м от пола и не менее 2.5 метров до настила моста. Грузовая тележка получает питание от собственной троллейной линии, смонтированной на балке моста.

Преимущества перед другими типами ГПМ

Однобалочные опорные мостовые краны общего назначения подходят фактически для любых производственных площадок. Они отличаются от более сложных грузовых собратьев небольшим весом, могут крепиться на существующие опоры в верхнем ярусе зданий, не загромождают рабочую зону промышленного помещения, выдерживают большие нагрузки и интенсивный режим эксплуатации. Их грузоподъемность варьируется от 0,5 до 16 тонн. Эти мобильные помощники способны за одну минуту поднять груз на высоту до 40 метров и «пробежать» расстояние в 130 метров. Максимальная высота подъема груза составляет 70 метров. Надежная конструкция крана мостового типа позволяет ему трудиться в широком диапазоне температур: от -20°С до +40°С, а доработанным по заказу машинам и при +60°С.

В зависимости от условий использования мостовые опорные краны изготавливаются под необходимую грузоподъемность, длину пролета, высоту подъема, частоту операций.

  • размеры и конфигурацию рабочей площадки;
  • наличие подкрановых путей или опорных конструкций под них;
  • климатическую зону, в которой будет трудиться техника: оптимально допустимые температуры воздуха, ветровую нагрузку;
  • влажность в помещении или на площадке;
  • запыленность;
  • подходящий тип управления;
  • расчетные режимы работы (от “редкого” А0, “нерегулярного” А1 до “интенсивного 3-х сменного” А6);
  • максимальный вес и тип перемещаемых грузов;
  • продолжительность работы крана;
  • пожарную безопасность, взрывобезопасность.

При правильно подобранных технических характеристиках грузоподъемный мостовой однобалочный кран прослужит долгие годы без неполадок.

Возможны различные варианты монтажа:

  • поэлементная сборка, выполняемая по месту на крановых путях;
  • укрупненная сборка, при этом узлы крана собираются на земле и наверх поднимаются крупные фрагменты;
  • полноблочная сборка на полу, когда вся конструкция поднимается и монтируется на подкрановых путях.

Монтаж мостового крана требует прокладки рельсового пути – на специальной эстакаде, полу, колоннах или опорах здания.

Комплектация:

Стандартную комплектацию мы можем расширить и улучшить при помощи различных дополнений: тормоза, пульта дистанционного управления, регулятора скоростей, специальных захватов и других.

Для эксплуатации техники в экстремальных условиях мы готовы предложить специальное пожаробезопасное или взрывобезопасное исполнение.

Опции, которыми можно дополнить стандартную комплектацию:

  • для эксплуатации в расширенном температурном спектре: от — 40°С до +60°С;
  • для небольшой высоты подъема;
  • 2 скорости подъема и перемещения (частотно-регулируемый привод подъема, движения крана и тали);
  • устройство для плавного пуска и торможения;
  • устройство ограничения грузоподъемности;
  • тормозом передвижения крана и тали;
  • пускорегулирующая аппаратура импортного производства;
  • радиоуправление со специального пульта;
  • напряжение управления 24 В;
  • защитные экраны для литейных производств;
  • взрывобезопасное исполнение.
