Керно. Автоматическое и слесарное по металлу

Основные правила

Для того чтобы правильно выполнить процедуру работы с любым видом кернера требуется:

1. На материал, на котором требуется сделать лунки, наносится разметка.

2. Ударная часть кернера совмещается с пересечением линии разметки.

3. После этого прибор устанавливается строго перпендикулярно материалу.

4. В зависимости от вида устройства наносится ударное воздействие (молотком, с помощью спускового механизма или другим доступным способом).

При четком соблюдении каждого шага результат кернения будет точным, а лунка – правильной формы, что позволит в дальнейшем просверлить ровное отверстие.

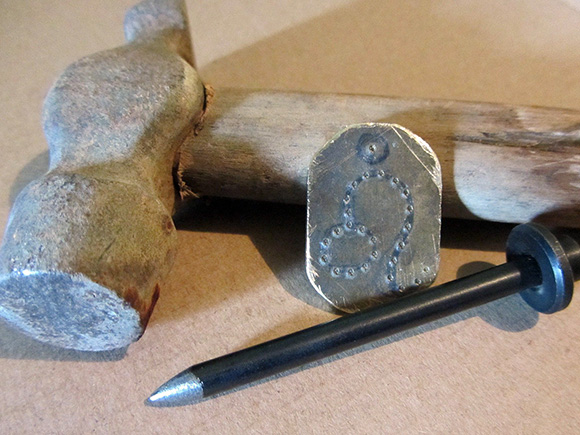

Изготовление

Зажимаем клапан в тиски и отрезаем шляпку. После того как отрезали шляпку, зажимаем клапан в шуруповёрт либо дрель, для того чтобы заточить конец заготовки с помощью болгагки или наждака.

В крайнем случаи это можно сделать, держа клапан руками, при этом не забывайте о технике безопасности.

Теперь зажимаю клапан в шуруповёрт с обратной стороны и зачищаю всю поверхность.

Затачивал клапан я со стороны шляпки и у вас должно получиться как на картинке.

Потом с помощью горелки, технического фена либо зажигалки — осаживаю термоусадочную трубку.

Теперь наш керн имеет красивый внешний вид и полностью готов к работе.

Автоматический кернер своими руками

Желающие получить приспособление для разметок, но при этом сэкономить, или просто любители мастерить могут постараться изготовить стандартный керн. Для этой цели подойдет обычная дизельная форсунка, а именно ее запорная игла, которая обладает высокой твердостью. Ею свободно можно кернить пластмассовые, алюминиевые, медные, латунные, бронзовые и высокоуглеродистые незакаленные инструментальные стали. Тем же, кто хочет работать без использования молотков, лучше сделать керн автоматический из дюралюминиевой трубы. Для работы понадобится:

Дюралевая труба диаметром 0,12 см. Она станет корпусом будущего изделия.
Ударно-взводный механизм. Он представляет собой изделие в виде конуса из прочной углеродистой стали, которое под небольшим смещением расположено внутри взводной пружины.
Обычная пружина. Ее следует расположить между бойком и заглушкой керна.
Крышка или заглушка. Она выполняет функцию упора для спусковой пружины, которая оказывает воздействие на боек.
Боек. Его нетрудно выточить самостоятельно, используя точильный станок или болгарку.
Заточенный конусообразный стержень. Их может быть несколько. В таком случае при необходимости во время работы их можно поочередно снимать и затачивать.

Классификация инструмента

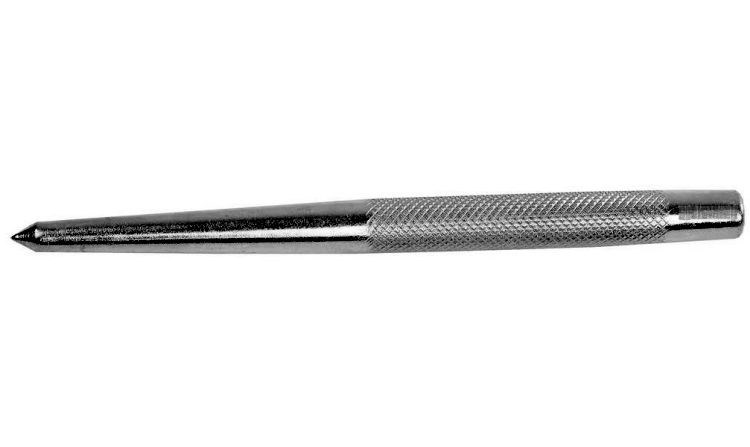

Ручной кернер

Ударный конец. В соответствии с ГОСТом он может быть округлым или, как на рисунке, с фаской. Инструмент считается непригодным для использования при появлении на торце ударного конца расклепа.
Рукоятка. Длина рукоятки по ГОСТ должна составлять не менее 35 % от общей длины кернера. Для надежного удержания на ее поверхность в обязательном порядке наносится рифление (это относится и к автоматическим устройствам).
Коническая часть.
Острие. По стандарту острие должно затачиваться под углом 60º. Но для более точной разметки можно использовать угол заточки до 30º, а для разметки центров под сверление — до 75º. Требования к этой части не зависят от вида разметочного инструмента и одинаковы как для обычных ручных кернеров, так и для автоматических.

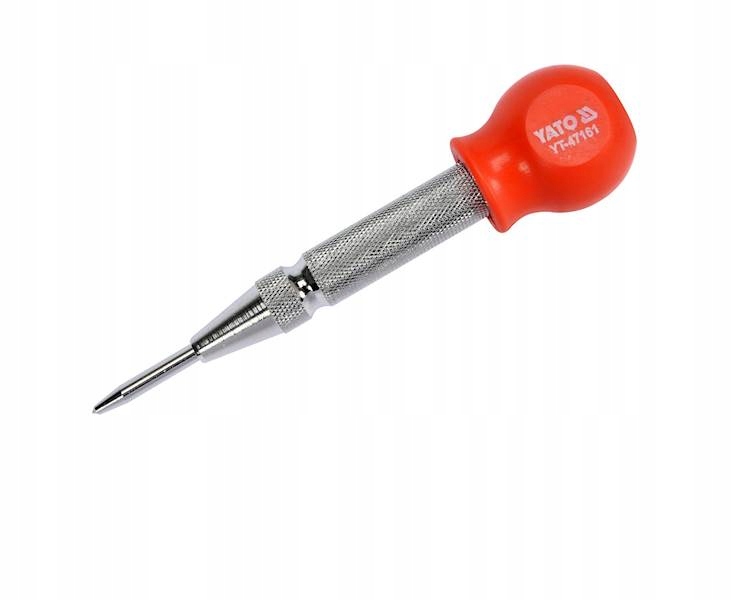

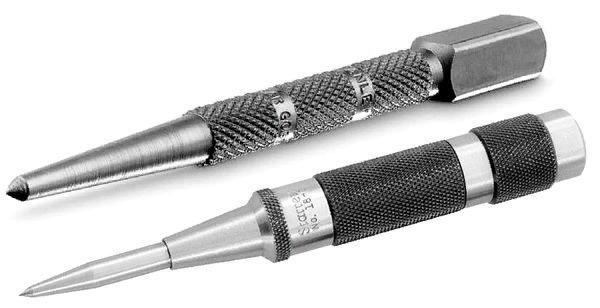

Автоматический кернер

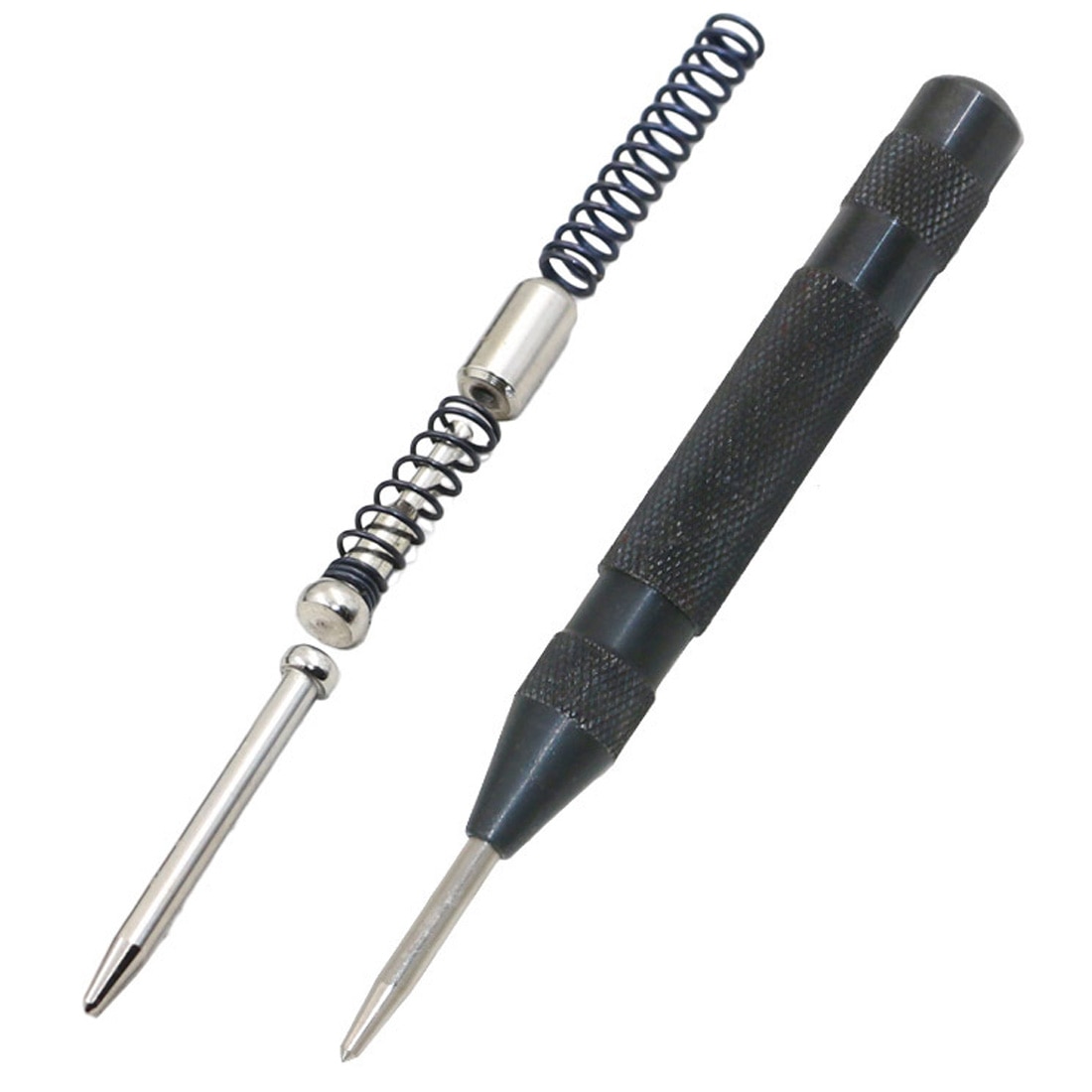

Внутри корпуса автоматического кернера находятся:

рабочая пружина, которая при распрямлении формирует ударный импульс;
массивный ударник с выемкой на передней части, чья глубина определяет рабочий ход острия;
толкатель, служащий для взведения устройства и передачи импульса к стержню;
заостренный стержень из твердого сплава, острие которого создает керновое углубление.

Острый конец стержня устанавливается по разметке. В это время толкатель благодаря форме передней поверхности своей шляпки находится в слегка перекошенном состоянии и упирается верхним концом в край ударника. При смещении ручным усилием корпуса вниз происходит сжатие рабочей пружины.
В верхней точке, когда пружина полностью сжата, толкатель смещается из бокового в осевое положение, занимая место непосредственно напротив выемки в ударнике. Это ключевая особенность данного автоматического механизма, на которую его изобретатель получил патент.
Верхняя часть толкателя проходит в выемку в ударнике, пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню. Так как корпус автоматического кернера продолжает удерживаться рукой слесаря, вся кинетическая энергия ударника будет направлена на пробитие кернового углубления.

Какие бывают?

ручные;
автоматические;
электрические;
со специальными возможностями (центроискатель для нанесения керна на цилиндрических или шаровидных деталях, прибор для нанесения разметки на нужном расстоянии от края заготовки).

Автоматический кернер даёт возможность:

размечать одной рукой;
работать без молотка;
регулировать усилие при работе с деликатными материалами;
получать отметки одинаковой глубины;
быстрее выполнять работу.

Автоматическое керно позволяет за минуту сделать до 50 ударов при расстоянии 2 см между лунками.

Вместо острия керно в стержень можно вставлять клеймо и клеймить детали.

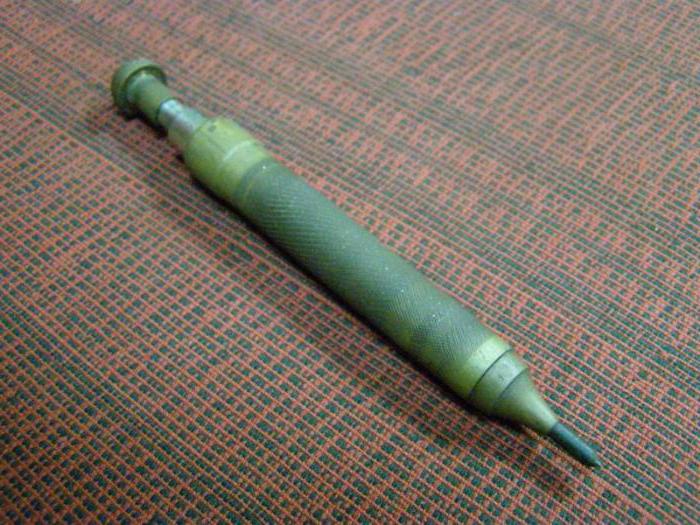

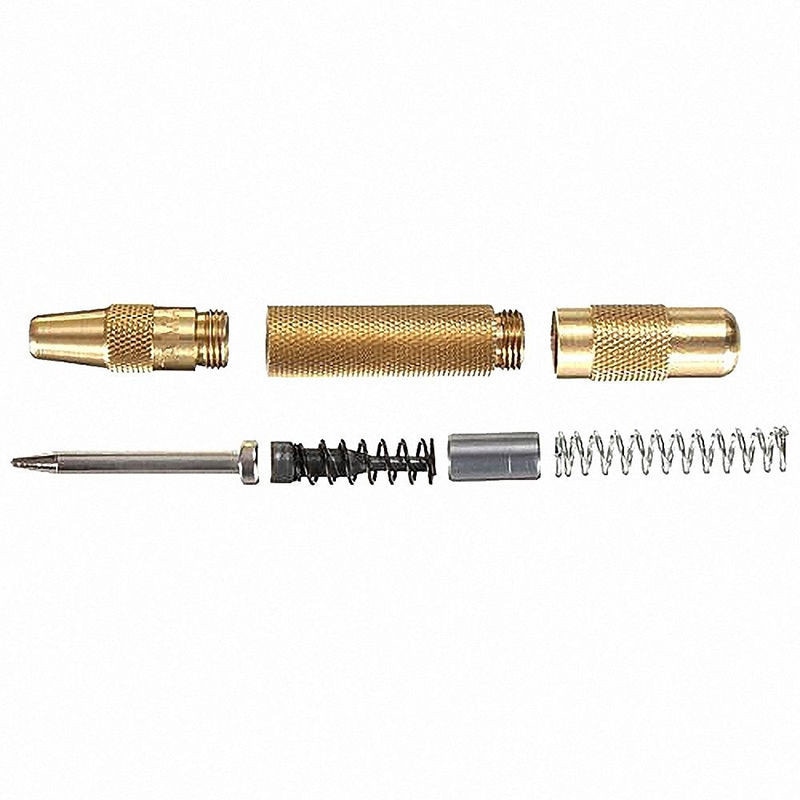

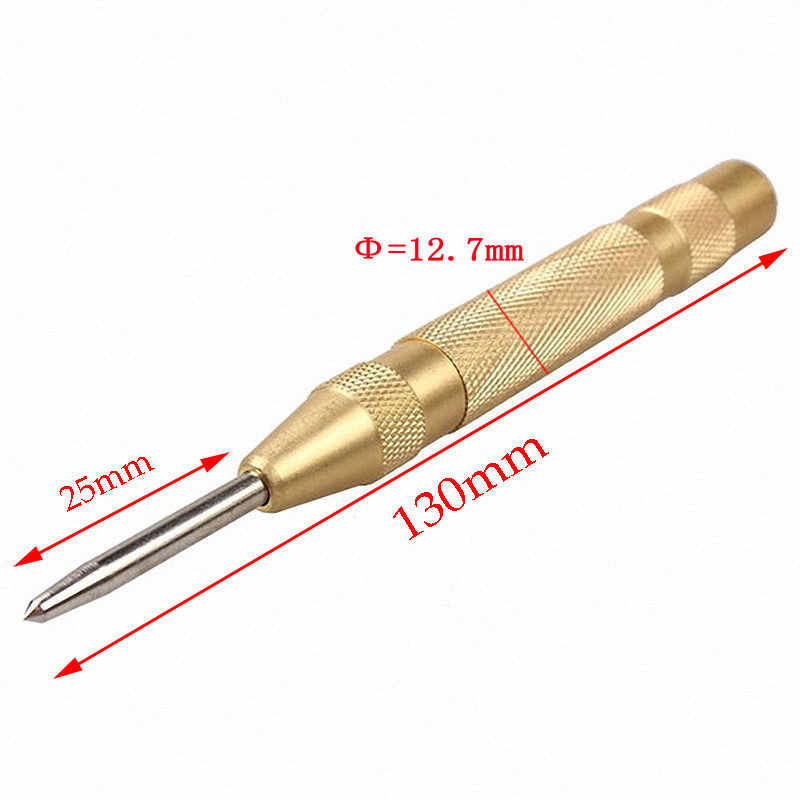

Автоматическое (механическое) керно на вид немного похоже на металлическую авторучку. Оно состоит из двух камер, в каждой из которых есть свой боек. Первая сделана в виде срезанного конуса. Там находится ударный боек, который и будет наносить керны на поверхность. За ним расположен подпружинно-ударный боек с направляющим штоком. Его пружина немного смещена вбок.

За ним внутри корпуса расположено сквозное отверстие. Во второй камере подпружиненный мощной пружиной поршенёк со скошенной кромкой.

Когда инструмент устанавливают на поверхности и большим пальцем правой руки нажимают на упорный колпачок, ударный боек упирается в край напружиненного поршенька, приподнимая его. Пружина за ним сжимается и создаёт встречное давление.

В конце процесса сжатия происходит центрирование и выравнивание по направлению к первичной камере. Это приводит к тому, что шток срывается и резко проваливается в отверстие.

Давление пружины через промежуточные элементы передаётся на боёк. Он ударяется о поверхность материала, и на ней остаётся лунка от автоматического кернера.

В некоторых моделях нижний боек можно менять, продлевая, таким образом, время службы инструмента.

Силу удара автоматического керна можно изменять, поворачивая упорный колпачок вверху инструмента. При этом пружина под ним ослабляется или сжимается. Минимальная сила удара 10 кГ, максимальная – 15 кГ. Глубина лунки от 0,2 до 0,3 мм.

Электрическое керно

В электрических кернерах внутри корпуса находится катушка электромагнита, наконечник, пружина и боек. После нажатия на корпус он опускается, шайба наконечника, который в это время не двигается, замыкает цепь электромагнита. Удар происходит, когда соленоид втягивает ферромагнитный боек. Он ударяет по наконечнику, оставляя на поверхности метку.

https://wikimetall.ru/oborudovanie/avtomaticheskij-kerner.html
https://instrumentn.ru/stolyarno-slesarnyj-razdel/chto-takoe-kerner-ego-vidy-i-naznachenie
https://remoskop.ru/kerner-avtomaticheskij-mehanicheskij-pruzhinnyj.html
http://stroi-specialist.ru/instrument/ruchnoj-instrument/chto-takoe-kerner-ego-tipy-priemy-raboty-foto.html
https://fb.ru/article/299238/avtomaticheskiy-kerner-svoimi-rukami-printsip-rabotyi-i-ustroystvo
https://proinstrumentinfo.ru/kerno-slesarnoe-avtomaticheskoe-sverlim-tam-gde-nado/

Как работать керном

Методика работы обыкновенным и автоматическим кернером имеет некоторые отличия. Простой кернер берется в левую руку, чтобы ударный конец был свободным и пальцы находились на достаточном расстоянии от торца, по которому будет наноситься удар. Затем его позиционируют по разметочной риске, наклоняют немного в сторону для проверки точности установки и с небольшим нажимом поворачивают в строго перпендикулярное положение. После этого по нему наносят удар молотком, сила которого зависит от вида материала. Автоматический кернер захватывается так, чтобы его торец упирался в ладонь, амортизируя отдачу. Многие из современных устройств такого типа имеют виброгасящие накладки в виде резинового набалдашника (см. рис. ниже). Затем острие кернера устанавливают на разметочную риску, корпусу придают вертикальное положение под углом 90º и нажимают вниз. Вся операция автоматического кернения занимает несколько секунд.

Типы кернеров — фото

Кроме ручного варианта этого инструмента существуют и другие его разновидности.

Кернер-циркуль, кроме четкого кернения по окружности от заданного (и накерненного же) центра, позволяет производить кернение на заранее выставленном расстоянии от края заготовки, что удобно, если таких кернов должно быть много. Кроме того ножку можно менять на несложное приспособление-удлинитель и опять-таки откладывать нужное расстояние от кромки, уменьшая количество линий разметки.

Кернер-колокол предназначен в первую очередь для кернения шарообразных поверхностей. Установленный на шар, он безупречно самоустановится на его вершину, поэтому еще его называют центроискателем. Базовой же линией может служить окружность, очерченная по его юбке

Также при помощи центроискателя легко кернить центры торцов цилиндрических фигур, конечно если подходят диаметры.

Механический пружинный кернер позволяет производить кернение одной рукой, важно только установить его строго перпендикулярно и не изменить это положение при нажиме. Среди его преимуществ также значится одинаковая глубина полученных кернов. А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить

А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить.

Kerner-5

Kerner-6

Kerner-3

Kerner-4

Немаловажен также фактор явного повышения скорости кернения.

4. В электрическом кернере индукционная катушка втягивает подпружиненный ударник. Все остальное очень похоже на механический вариант инструмента.

Ход работы

Нетрудно изготовить автоматический керн самостоятельно, если работать поэтапно. От мастера требуется выполнить следующие действия:

Изготовить стержень кернера. Желательно, чтобы он имел диаметр 0,4 см и длину 4 см. Рабочая поверхность обязательно должна быть закалена.
На хвостовике бойка устанавливается амортизирующая шайба. После этого действия он считается готовым к применению.
Приготовить ударно-спусковой механизм. Для этого выточенную деталь в виде конуса установить во внутренней части пружины. Выполнять данную работу следует таким образом, чтобы своей тонкой частью (0,3 см) деталь упиралась в торец бойка. Длина ее может составлять 3 см.
Вставить ударно-спусковой механизм в корпус будущего инструмента.
Верхняя часть трубы с торца глухо закрывается. Для этой цели трубка оснащается резьбой, на которую навинчивается крышка.

В результате самодельный кернер должен действовать следующим образом:

Заточенный конусообразный стержень приставляется к намеченному месту для кернения, после чего на него следует надавить.
Вторым своим тупым концом он воздействует на ударно-спусковой механизм: толкает конусообразную деталь, установленную в пружине к бойку.
В результате надавливания стержня на ударно-спусковой механизм он своей конусообразной частью постепенно все сильнее смещается с торца, пока не попадает на центр бойка. Тот, пребывая под воздействием обычной пружины, и выполняет удар.

Изготовление изделия можно считать успешно завершенным в том случае, если при надавливании стержня в нужной точке на поверхности незамедлительно образуется метка. Как свидетельствуют многочисленные отзывы владельцев, самодельные кернеры и стержни удобно хранить в досках для шахмат. Там для каждого стержня можно сделать специальные секции, изготовленные из пенопласта.

Самодельные керны, как обычные, так и автоматические, являются оптимальным решением для тех, кто лишь от случая к случаю использует данный инструмент.

Если в среде профессионалов кто-либо называл этот инструмент керном, он переставал таковым быть по определению. Керн или керно – это лунка в материале – результат работы кернера и никак иначе. А еще образец породы грунта, полученный особым способом, но это точно не предмет нашей статьи. Сейчас же, даже Википедия подает слово «керн», как второе название инструмента — кернера, что в корне неправильно, но оставим это на совести авторов материала.

Кернер представляет собой металлический стержень, из инструментальной стали с заостренной ударной частью, заточенной под углом преимущественно 120° и закаленной на длину 20 – 30мм, и бойка – с другой стороны, также термообработанной, но на 10 – 15 мм. Еще ее называют затыльником. Используется в слесарном деле для получения лунок или кернов, необходимых для удобства сверления материала.

Большая часть инструмента остается незакаленной, а значит менее хрупкой, что делается в первую очередь с целью безопасности его использования. Форма сечения стержня кернера особой роли не играет: он может быть круглым, и тогда не нем часто делается накатка, чтобы было удобнее удерживать его в руке, а может быть и шестигранным. Материал шестигранников – углеродистая сталь, поддающаяся термообработке, поэтому, если у вас возникнет необходимость быстро в домашних условиях сделать кернер и найдется подходящий по сечению шестигранник, можете смело его использовать – закалку он примет без цементации (насыщения поверхностного слоя стали углеродом).

Кернение, почти во всех случаях, производится для последующего сверления материала, чтобы сверло не скользило по поверхности заготовки на начальном этапе сверления. Но бывают и варианты…

В зависимости от диаметра сверла подбираются и габариты кернера, но это чаще бывает на производстве при массовом кернении, для получения отверстий разных диаметров.

Также и угол заточки кернера может быть другим, ведь для мягких металлов и сверло затачивается под меньшим углом.

Кернер механический, пружинный – делаем лунки под сверло + Видео

При достаточной твердости металла сверло или саморез, завинчиваемый шуруповертом, могут с легкостью соскользнуть с намеченной точки, и в такой ситуации не избежать крупной царапины или даже сломанного сверла. Чтобы такого не случалось, принято делать лунки или керны, и инструмент для этого есть специальный – кернер!

Накерниватель – что за инструмент?

Накерниватель представляет собой совершенно простое устройство – стальной стержень от 100 до 160 мм в длину, диаметром 8-12 мм.

Стержень является в то же время и ручкой, поэтому имеет множественные насечки для предотвращения выскальзывания из руки.

Острие инструмента обычно выполнено из особо твердых сплавов и заточено под углом от 30° до 75°, в зависимости от целей, которые преследуются. Чем острее угол, тем точнее делаются разметки, вплоть до накернивания центра будущих отверстий.

Использование этого инструмента совершенно простое – для начала делаете разметку на поверхности карандашом, затем к прочерченной линии прикладываете накерниватель в левой руке (если вы правша), плотно прижимаете и наносите удар по торцу молотком в правой руке.

Только не нужно путать накерниватель с пробойником! Конечно, в случае необходимости в тонком металле пробить отверстие для гвоздя или шурупа тоже можно, более того, если инструмент хорошо заточен, это может произойти совершенно случайно, если вы не рассчитаете немного силы. Однако стержень накернивателя от такого использования очень быстро затупится или, еще хуже, сломается.

Накерниватель-циркуль позволяет с легкостью намечать дуги небольшого диаметра, а накерниватель-колокол служит для более точной разметки центральных отверстий на заготовках, которые в дальнейшем подлежат дополнительной обработке. Принцип работы этих инструментов чрезвычайно прост – приложил к изделию или заготовке, ударил молотком по торцу и получил нужный керн.

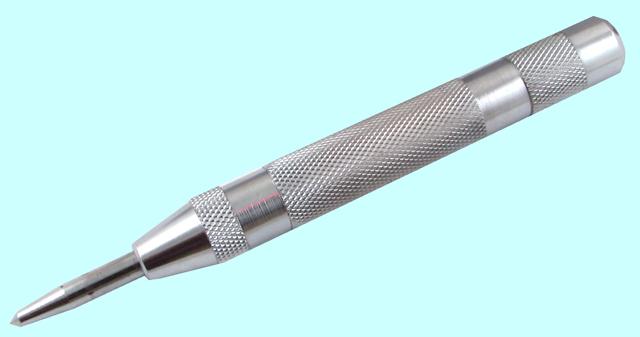

Механический пружинный кернер – инструмент для работы без молотка

Если для работы с обычным накернивателем вам понадобятся обе руки, то для работы с механическим или пружинным инструментом нужна лишь одна рука. Принцип действия такого инструмента заключается в плотном сжатии и самостоятельном освобождении пружины, которая приводит в действие внутренний боек, наносящий удар по стержню.

Существует и электрический автоматический кернер, в котором вместо усилия человеческой руки боек в действие приводит электрическая цепь, создающая кратковременное магнитное поле.

Ударник под действием поля втягивается, цепь размыкается, и освобожденный боек наносит удар по стержню.

Механические и электрические накерниватели способы в разы ускорить процесс накернивания – в минуту вы сможете делать до 40-50 лунок!

Оптимальным вариантом для домашнего использования будет либо стандартный накерниватель, либо недорогая пружинная версия, для постоянной работы лучше приобрести, как минимум, качественный механический керн, еще лучше – его электрическую версию.

Накерниватель своими руками – из чего можно сделать?

Поэтому либо продумайте вариант хорошей ручки, либо приобретите готовый инструмент. Кстати, с готовыми инструментами не все так просто – стержни зачастую затупляются очень быстро, после первых 50-100 накерниваний.

Объясняется это просто – производители использовали дешевый сплав.

На все про все у вас может уйти около получаса.

Близкие родственники накернивателя – бородок-добойник и шлямбур

Накерниватель, бородок-добойник и шлямбур настолько внешне похожи, что спутать их проще простого! Однако же функции они исполняют все совершенно разные.

Бородок-добойник имеет практически полное сходство с накернивателем, за тем отличием, что рабочая его часть представляет собой урезанный конус.

Добойником также можно оставлять крупные отметины на металле, однако же, чаще всего, его используют для пробивки небольших отверстий в металле или для добивания крепежных элементов в материал.

Изготовлены добойники чаще всего из хром-ванадиевой стали. Лучше выбирать инструмент с закаленными наконечником и бойком. Рукоятка должна быть достаточно толстой, чтобы удобно было ее охватывать рукой.

Классификация инструмента

Кернер предназначен для создания небольших конических углублений на поверхности металла с помощью заостренного конца, который в соответствии с ГОСТ должен быть заточен под углом 60÷90º. Принцип работы всех инструментов для кернения одинаков: углубление острия в размечаемый материал происходит при ударе по заднему концу стержня, а прилагаемое при этом усилие зависит от твердости заготовки. Основные различия отдельных видов кернеров — это способы нанесения удара и удержания стержня в заданном положении. В первую очередь различают обычные ручные и автоматические кернеры. Последние в свою очередь делятся на механические устройства с ручным приводом и установки с пневмо- и электроударниками. Кроме устройств для кернения с ручным удержанием стержня в требуемой позиции, выпускается инструмент с автоматической установкой острия в нужное место и под заданным углом. К нему относятся переводные и самоцентрирующиеся кернеры. Кроме того, существует ряд приспособлений для кернения, дополненных специальной оснасткой (лупы, циркули и пр.). В отдельную группу обычно выделяют устройства для ударно-точечной маркировки, которые по своей сути являются автоматическими кернерами специального назначения.
