Как переделать аккумуляторный шуруповерт

Как переделать?

Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.

Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.

Приобретите блок питания

Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.

Изучите характеристики блока питания

Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.

Разберите старую батарею

Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.

Снимите клеммодержателиАккуратно снимите клеммы

Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.

Припаяйте к клеммам проводВот так должно получиться

Шаг 6. Закрепите клеммы на клеммодержателе.

Закрепите клеммы на клеммодержателе

Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.

Вставьте клеммы внутрь корпуса

Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.

Сделайте отверстие в корпусе

Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).

Снимите фаску и вкрутите шуруп

Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.

Зафиксируйте шурупом клеммодержатели внутри корпуса

Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.

Сделайте второе отверстие в корпусе батареи

Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.

Изолента поможет зафиксировать провод

Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.

Соберите корпус батареи

Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.

Посмотрите цвета проводов

Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.

Скрутите параллельно нужные проводаВот так должно получиться

Шаг 16.  Припаяйте провода к силовому разъему XT60.

Припаяйте провода к XT60

Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.

Провод от батареи тоже припаяйтеВот так должно получиться

Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.

Замкните контакты скрепкой

Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.

Лишние провода можно отрезать. Не забудьте про изоляцию

Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.

Шуруповерт переделан и готов к работе

Виды аккумуляторов

В шуруповёртах используют элементы питания с различным напряжением и составом. Все они имеют плюсы и минусы при эксплуатации.

Как уже указывалось выше, самые популярные аккумуляторы – никель-кадмиевые. Отлично сохраняются в разряженном состоянии и имеют приемлемую цену. Из недостатков можно выделить высокую степень саморазрядки и небольшую ёмкость. Такие аккумуляторы также имеют небольшое количество циклов полной зарядки и разрядки.

Улучшенные модели аккумуляторов – никель-металлгидридные. Напряжение, как и у никель-кадмиевого, составляет 1,2V. Однако, он отличается меньшей степенью саморазрядки и обладает уменьшенным эффектом памяти, что позволяет ему дольше функционировать. Существенный минус – плохая переносимость отрицательных температур. Не стоит оставлять его разряженным надолго.

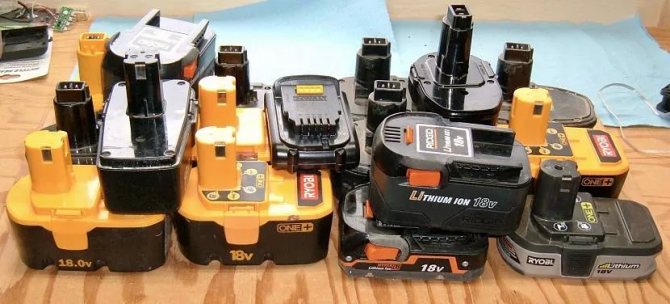

Различные аккумуляторы устройства Источник blogspot.com

Наиболее прогрессивные аккумуляторы – литий-ионные, напряжение которых достигает 3,6V. Такие батареи не имеют функцию эффекта памяти и практически не разряжаются в пассивном состоянии. Высокая ёмкость аккумулятора позволяет компактно расположить его в корпусе, тем самым, повысив комфорт при работе. Количество циклов полной зарядки и разрядки существенно выше, чем у предыдущих аккумуляторов. Среди недостатков выделяют высокую стоимость и уменьшение ёмкости батареи после трёх лет эксплуатации.

Как правильно использовать переделанный шуруповерт?

Пользоваться таким переделанным шуруповертом можно практически как и обычным, работающим от сети

Но все же рекомендуется соблюдать определенные меры предосторожности

• Не работайте устройством без перерыва. Делайте небольшие промежутки для отдыха каждые 20 минут.
• Регулярно чистите блок питания от скапливающейся внутри пыли.
• Не используйте переделанный шуруповерт слишком высоко от земли или пола (выше 2 м).
• Контролируйте состояние проводов — во время работы они не должны быть пережаты или слишком натянуты.

Соблюдайте правила использования переделанного шуруповерта Вот так относительно легко и просто можно подарить вторую жизнь вашему любимому шуруповерту с окончательно умершей батареей. Это хороший способ продлить срок его службы и сэкономить деньги на покупке нового прибора. Главное — запастись терпением и внимательно выполнить все рекомендации, приведенные в инструкции выше.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

1. Аккумуляторная батарея.
2. Регулятор оборотов.
3. Кнопка включения.
4. Электродвигатель.
5. Редуктор.
6. Патрон.

Мнение эксперта Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем

Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

• светодиодный драйвер;
• электронный трансформатор для питания галогенных ламп низкого напряжения;
• зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром

Используя зарядку от ноутбука

миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.

1. Взять зарядку от ноутбука.
2. Отрезать разъём и зачистить провода от изоляции.
3. Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Сетевые шуруповёрты Россия .

Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.

Задействовав наружный блок питания от компьютера

Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика

Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Деяния по переделке последующие:

1. Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
2. Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
3. Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.

1. Обрезать ненадобные провода, оставив жёлтый и чёрный.
2. Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

1. Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
2. На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.

Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

1. Выпаять неизменный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.

Подключив старенькый аккумуляторный блок

Подключение старенького блока производится так:

1. Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.

Подсоединяя провода впрямую

Подсоединение проводов впрямую к шуруповёрту производится так:

1. Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!

Как переделать шуруповерт для работы от сети

Необходимо заранее разобраться, как переделать шуруповерт 12 вольт на работу от сети 220. Есть несколько рекомендаций, которые помогут сделать это правильно.

Подключение к зарядке

Наиболее простой способ подсоединить инструмент к сети – сделать это через зарядное устройство. Делается это следующим образом:

1. Припаять провода питания к зарядке.
2. Разобрать старый аккумулятор инструмента.
3. Сделать в корпусе отверстия для кабеля.
4. Припаять провода к питанию электропривода.

Используя этот метод, можно воспользоваться зарядным устройством ноутбука.

Подключение блока в корпусе от аккумулятора

Люди, которые смогли найти подходящий БП, могут с его помощью подключить шуруповерт к сети. Перед тем как собрать электрический шуруповерт с блоком питания, надо разобраться с нюансами такой работы. Делается это так:

1. Извлечь из шуруповерта старый аккумулятор и достать из него отработанные компоненты.
2. Установить в корпус новый БП.
3. Подсоединить к блоку провода для соединения с сетью.
4. Установить клеммы.
5. Собрать корпус и поместить его в шуруповерт.

Если используется компактный блок питания, необходимо позаботиться об охлаждении. Для этого в стенках корпуса проделывается несколько отверстий для циркуляции воздуха.

Соединение с внешним БП

Если не удается установить компактный БП в корпус, придется воспользоваться внешним. Чтобы подключить к нему электрический инструмент, необходимо выполнить такие действия:

1. Разобрать корпус шуруповерта и переделать вход для подключения источника питания. Это делается, чтобы можно было подсоединить БП.
2. Подсоединить БП к устройству. Возможно, для этого понадобится специальный переходник для пониженного напряжения.
3. Запустить инструмент и проверить его работоспособность.

Если после запуска ничего не произошло, надо внимательно осмотреть места соединения проводов. Часто отходят контакты и из-за этого инструмент не запускается.

Подсоединение к БП с компьютера

Люди, решившие переделывать аккумуляторный шуруповерт и подключать его к сети, могут воспользоваться компьютерным БП. Для этого подойдет модель мощностью от 300 Вт. Такие устройства на выходе выдают 16-18 А. Этого вполне достаточно для работы инструмента.

Подключать шуруповерт к компьютерному БП просто. Делается это при помощи двух проводов. Один из них – 12 вольтовый «плюс», а второй масса.

С чего начинать работы

Чтобы переделать шуруповерт под питание от электрической сети 220 В, прежде всего, потребуется припаять к контактам зарядного устройства электрический провод. Но так как провод имеет медные жилы, а блок питания латунные клеммы, то соединить их будет очень непросто. Но в мире нет ничего не возможного, поэтому используем кислоту в качестве соединителя. Кислотой необходимо обработать клеммы зарядного устройства, после чего припаять провод контактам. Соединение должно быть качественным, так как от него зависит контакт и функционирование самого устройства.
На следующем этапе подвергается переделке старый аккумулятор. Для этого его необходимо разобрать и удалить из него всю внутреннюю часть. Хотя производитель не рекомендует этого делать, но конструкция батареи нам понадобится

Во время разборки аккумулятора важно пользовать средствами защиты и не выбрасывать внутреннее наполнение в мусор, а произвести ее утилизацию. В корпус аккумулятора следует поместить груз, который и будет являться противовесом.
После того, как внутренность аккумулятора будет удалена, приступаем к процессу припаивания свободных контактов электрического кабеля к выводам батареи, находящихся во внутренней части корпуса.

Важно! Во время припаивания важно контролировать полярность, но если ее не соблюдать, то страшного ничего не произойдет, только устройство будет функционировать в другую сторону. Но с помощью переключателя данная ситуация легко решается

Электрический кабель заводится в батарею с внешней стороны, сделав в конструкции специальное отверстие необходимого диаметра

После того этого важно сделать так, чтобы кабель надежно фиксировался в конструкции корпуса аккумулятора. Для этого как раз и необходима изоляционная лента, с помощью которой следует обмотать кабель изнутри и снаружи, тем самым сделав замок

После этого вставляем корпус аккумулятора в шуруповерт и используем его по назначению.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт и когда возникает такая необходимость? Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки. Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Внимание!

Перед переделкой шуруповеррта удостоверьтесь что все делаете правильно, если на его блоке питания написано 3,6 V или 6V — скорее всего это не шуруповерт, а аккумуляторная отвертка и подав на него высокое напряжение, вы его просто сожжете, хотя крутанет он конечно бодренько

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

• используя зарядку от ноутбука;
• используя блок питания от ПК;
• используя автомобильный аккумулятор;
• используя блок питания от галогеновых ламп;
• используя китайскую плату блока питания на 24V.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания	Достоинства	Недостатки
Комплектное зарядное устройство шуруповёрта.	Несложная переделка. Используется существующее зарядное устройство. Не требуется подбирать напряжение блока питания. Не требуется вмешательство в электрическую схему шуруповёрта.	Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.	Несложная переделка. Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Поиск готового компактного блока питания на требуемое напряжение. Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.	Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Требуется подобрать схему и найти радиодетали. Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания	Несложная переделка.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает место на столе. Нужно найти походящий блок питания.
Блок питания от компьютера	Несложная переделка. Компьютерный блок питания легко найти. Подойдёт любой блок питания от 300 Вт.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает много места на столе.

Причины быстрого выхода из строя аккумуляторных батарей

Для того чтобы пользователь как можно дольше не задумывался о необходимости восстановления шуруповёрта желательно соблюдать базовые рекомендации при эксплуатации оборудования.

Итак, во-первых, крайне не рекомендуется хранить шуруповёрт с разряженными батареями. Так как это может вызвать необратимые химические процессы и стать причиной существенного сокращения емкости аккумуляторных батарей. (О том как правильно заряжать шуруповерт читайте здесь).

Во-вторых, следует четко соблюдать рекомендации производителя оборудования в части температурных режимов работы и хранения. Ни в коем случае не оставляйте шуруповёрт на улице в зимний период.

В-третьих, следует помнить о необходимости проведения технического обслуживания оборудования в процессе эксплуатации (чистка, осмотр и т.д.).
