Труборез: принцип работы и разновидности труборезов

Разновидности ножниц для резки труб из полипропилена

Реализуются ПП трубы в виде ровных отрезков до 12 метров, а также в бухтах. Естественно, что в процессе укладки труб довольно часто появляется надобность в их резке и сварке.

Даже с учетом того, что структура полимера является довольно мягкой, повредить ее нелегко. Резку полипропиленовых труб можно назвать трудным процессом, особенно с учетом того, что срез должен получиться предельно ровным. В противном случае на этапе стыковки труб нужно будет затратить много непредусмотренного заранее времени на выравнивание стыков. Так как трубопровод кладется встык, любое, даже самое минимальное отклонение будет причиной получения плохого результата. Плохая герметичность, что ни для кого не секрет, станет причиной прорыва трубопровода.

Покупая ножницы для полипропиленовых труб, каждый человек хочет выбрать одновременно качественный и недорогой товар. В данном случае стоит понимать, что если у вас в планах простой ремонт, в процессе которого вами будет проложено лишь несколько сегментов трубопровода, будет достаточно ножниц по минимальной цене. Они будут оборудованы лезвием из дешевых марок стали, поэтому в сравнении с более дорогими аналогами качество их будет значительно ниже, соответственно они затупятся быстрее. Но стоит ли переплачивать, если вы собираетесь использовать инструмент для резки полипропиленовых труб несколько раз?

Если же вы планируете заниматься монтажом пластиковых труб очень часто, то в данном случае без качественного инструмента попросту не обойтись (детальнее: «Какой нужен инструмент для полипропиленовых труб и как его использовать при монтаже»).

В продаже можно встретить несколько разновидностей ножниц для пропиленовых труб.

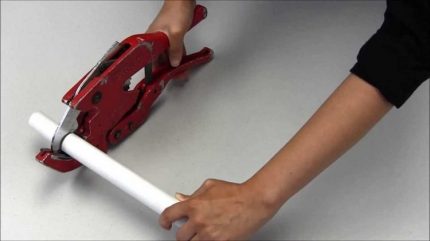

Бывают прецизионные ножницы для полимерных труб, которые оснащены трещоткой. Они имеют несложную конструкцию, ими легко пользоваться. Наряду с достаточной надежностью их цена находится на среднем уровне и, как правило, не превышает 20 долларов. Дополнительно на цену может влиять то, с какими сечениями позволяет работать конкретная модель изделия. Обычно, при сечениях до 42 мм ножницы будут дешевле. Но если вы планируете разрезать 63-75 миллиметровые трубы, за такую модель придется хорошенько доплатить.

Можно приобрести автоматические ножницы, которые имеют форму пистолета. Можно сказать, что они несколько похожи на предыдущий вариант. И даже несмотря на то, что такого рода нож для пластиковых труб и стоит значительно дороже, их довольно часто покупают домашние мастера, так как такой инструмент позволяет разрезать трубы любых сечений. Идеально подходят автоматические ножницы в тех местах, где трубы расположены впритык к стене. Разрезая этим инструментом трубу в труднодоступном месте, потребуется приложить кистью меньше силы.

Труборезы роликового типа. Они также легки в использовании. В недорогих моделях движение ножа для резки пластиковых труб осуществляется резьбовым приводом. Труба подается по роликам, размещенным на С-образной дуге, которая в свою очередь установлена напротив лезвия. У моделей подороже механизм изготовлен по храповому типу.

Электрический труборез. Из названия следует, что инструмент оснащен электроприводом – он имеет продвинутую конструкцию ручных элементов для разрезания труб. Разница состоит лишь в том, что в данном случае ножницы работают не от силы, прикладываемой мышцами оператора, а от электромотора. Для того чтобы нож для резки полипропиленовых труб сделал свою работу, нужно зафиксировать трубу в механизме агрегата, и нажать на кнопку «Старт». Теперь ждем, пока лезвия не перережут трубу – в результате получается ровный разрез. При этом не нужно прикладывать огромных усилий.

Минусом электрического трубореза является то, что аппарат не способен оперировать трубами сечением более 42 мм, потому что этого не позволяют присутствующие крепления ввиду своих размеров.

Нюансы резки профильных и металлопластиковых труб

Все приведенные методы можно использовать для обработки профильных труб. Однако есть профессиональные секреты, которые нужно учитывать, если необходимо отрезать кусок трубы под углом 45°. При ручной разметке из-за возникающих погрешностей работники могут в дальнейшем столкнуться с проблемами во время монтажа трубопровода. Чтобы решить этот вопрос, специалисты советуют пользоваться шаблоном профильной трубы большего размера в сечении.

Профильные трубы можно резать таким же оборудованием, что и обычные круглые.

Для изготовления шаблона нужно сделать следующее:

  • взять небольшую трубу и отмерить угломером угол 45°;
  • отрезать болгаркой и затем отшлифовать кромки шаблона, чтобы в дальнейшем не поранить руки;
  • теперь, чтобы отрезать от трубы меньшего размера в диаметре часть под углом 45°, нужно вставить ее внутрь шаблона;
  • с помощью изготовленного вами угломера выполните разметку;
  • следующий этап – непосредственно операция резки трубы в размер;
  • в конце необходимо тщательно зашлифовать кромки изделия.

Рекомендуется выполнять работу не спеша, чтобы не поранить руки об острые края.

При выполнении монтажных сантехнических работ часто требуется разрезать металлопластиковые трубы, для этого используют специальные приспособления. Из представленных в продаже сантехнических ножниц необходимо выбирать именно те, которые предназначены для резки металлопластика.

Для профессионалов эта процедура не составляет большого труда. Однако необходимо дополнить комплект трубогибом, с помощью которого можно изогнуть трубу перед резкой.

Типы разделительных элементов

Агрегаты, предназначенный для разделки стальных труб разного диаметра, отличаются друг от друга по типу элемента, совершающего обрезку.

Роликовые инструменты состоят из 1-4 режущих и нескольких подающих роликов. Модель с одним ведущим роликом позволяет обработать стальную трубу диаметром до 50 миллиметров, а трехроликовая легко справляется с деталью, имеющей сечение до 100 миллиметров.

Однако, получить от роликовых агрегатов идеальный срез без шероховатостей удается крайне редко, и этот момент считается главным минусом оборудования.


Инструменты с роликовым режущим элементом полезны для осуществления работ в неудобных условиях. Например, там, где требуется совершить обрезку, но нет возможности сделать полный оборот прибора вокруг детали

Резцовые девайсы представляют собой железную обойму, охватывающую обрабатываемую деталь. Высокое качество и прочный материал рабочего элемента позволяет использовать инструмент для раскроя труб из тонкой стали. Положение резцов регулируется дополнительно в зависимости от толщины металла и общего диаметра трубы. Подвижная часть агрегата перемещается штоком с резьбой.

Простые модели комплектуются всего двумя резцами, а штоковый элемент выполняет еще и функцию ручки. Эти приборы подходят для обработки металла толщиной не более 1 дюйма.

Для трубного материала с более толстыми стенками понадобится купить специальные резцы. Основное достоинство агрегатов – возможность получить идеально гладкий срез, не требующий последующего зенкования.

Цепные модули по принципу воздействия напоминают цепную пилу. В них имеются натяжной механизм, поворотные рычаги и цепи с валиками. Инструментом такого типа можно без усилия разделывать однослойный трубный материал с сечением до 3 сантиметров.


Цепные труборезы работают долго и надежно, выдерживают значительные эксплуатационные нагрузки и славятся тем, что обеспечивают гладкий, четкий срез без шероховатостей. Трубу, раскроенную этим инструментом, не нужно дополнительно готовить к сварке, а, значит, все ремонтно-монтажные работы можно провести значительно быстрее

Поворотный труборез действует посредством одинаковых взаимозаменяемых роликов, надежно фиксирующихся вокруг изделия. В движение агрегат приводит съемная рукоятка, и рабочие элементы надежно и точно осуществляют разрез.

К главным достоинствам прибора относятся:

  • способность быстрого раскроя трубных конструкций с толщиной стенки до 19 миллиметров;
  • эффективная работа в сложных условиях (под водой, на дне траншей, в котлованах и пр.).

Из недостатков выделяется только один – высокая стоимость аппарата, но в промышленном производстве она быстро окупается. Поэтому цена не становится камнем преткновения для владельцев крупных предприятий, осуществляющих коммерческую ремонтно-монтажную, коммуникационную и строительную деятельность.

Разновидности и технические характеристики

В продаже можно найти несколько видов труборезов:

  1. Роликовые — простые ручные труборезы. Предназначены для разрезания трубок, зафиксированных в разных видах зажимов. Металлические стенки не разрезаются, а продавливаются роликами, которые могут свободно вращаться.
  2. Орбитальные — инструменты с разборной конструкцией. Внутри по кругу вращаются резцы, с помощью которых разрезаются стенки деталей. С помощью орбитального трубореза можно снимать фаску с толстостенных трубок.
  3. Цепные — инструменты, которые подходят для проведения работ в любых условиях. Конструкция не имеет вращающихся элементов. Она представляет собой цепь из многочисленных дисков, которая оборачивается вокруг разрезаемой детали. После механического усилия цепь сдавливает трубу. Диски разрезают материал.

Зависимо от типа привода, выделяется несколько видов труборезов:

  • механические — простые модели;
  • пневматические — рабочий процесс осуществляется за счет пневмоцилиндров;
  • гидравлические — рабочие элементы передвигаются под воздействием давления жидкости;
  • электрические — подключаются к сети 220 вольт или работают от аккумуляторов.

Пневматические, гидравлические модели устанавливаются на крупных предприятиях, где трубы производятся серийно.

Орбитальный труборез

Виды инструментов

Выбирая труборез, учтите сразу, что его нельзя считать универсальным инструментом. Связано это с различными диаметрами труб, которые установлены для подвода воды, отопления и отвода канализационных стоков. Поэтому в каждом случае следует применять сообразно материалу и размеру изделий. Если и есть некоторые модели, подходящие для разных типов трубопроводов, но, это, скорее всего, исключение из правил.

Есть и хорошая новость, но она касается домашних мастеров, которые могут роликовым труборезом для стали легко справиться и с медью, и с металлопластиком.

Переносной инструмент для резки труб

Толщина стенки

Влияет на выбор и толщина стенки изделия, с которым предстоит работать инструменту

Беря во внимание данный параметр, можно сказать, что они могут быть для:

Тяжелых нагрузок
  1. Оборудованы надежными защелками типа «хомут».
  2. Используют для резки изделий из чугуна и стали от Ø300 мм.
Тонкостенных труб К таким относят следующие:

  • медные;
  • латунные;
  • металлопластиковые.
Изделий из керамики и асбестоцементаТакие трубы обычно используют в канализационных и сточных системах.

Оборудование для резки изделий из керамики и цемента

Конструктивные особенности

Модно выделить следующие типы труборезов:

  • роторный или поворотный;
  • роликовый;
  • телескопический;
  • с храповым механизмом;
  • резцовый;
  • цепной.
Резцовый
  1. Дает возможность сделать почти чистый срез.
  2. Это обойма из стали, рассчитанная на диаметр до 100 мм.
  3. Диски-резцы выполнены из прочной стали и установлены в обойме, при этом есть возможность регулировать их взаимное положение.
  4. На подвижной части обоймы смонтированы 1-2 резца. Для ее перемещения в плоскости реза установлен резьбовой шток.
  5. В наиболее простых моделях он является рукояткой.
Ручного типа с роликами
  1. Обычно используется для резки стальной трубы.
  2. Может иметь 1-3 режущих ролика и ролики, способствующие направлению трубы. От количества роликов зависит, какой диаметр трубы он сможет обработать. Например, с 3-я роликами можно разрезать Ø15-100 мм, 1-м – Ø15-50 мм.
  3. Существенный недостаток при использовании инструмента – заусеницы в местах реза, которые удаляют зенковкой.
  4. Трубы диаметром от 75 мм разрезают многороликовыми цепными или хомутовыми труборезами, у которых небольшой размах рукоятки, что гораздо удобнее.

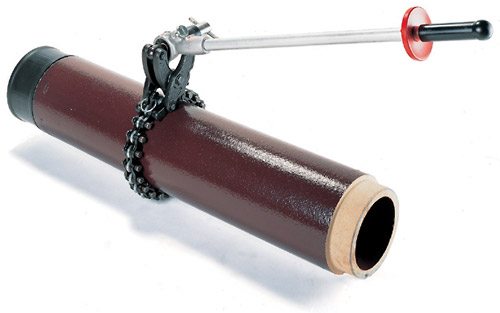

Цепной
  1. Используют для хрупких материалов небольшого диаметра из:
  • чугуна;
  • бетона;
  • керамики.
  1. Резка проводится с помощью цепи, с установленными режущими роликами. Она стягивается вокруг трубы.

Принцип действия

Это еще один способ классифицировать инструмент, он может быть:

  • электрическим;
  • ручным;
  • пневматическим;
  • гидравлическим.

Чаще всего в быту используют ручной вариант, который приводится в действие физической силой. Обычно такое оборудование достаточно простое, его цена невысокая, оно не требуют каких-то специальных навыков и квалификации.

В отличие от предыдущего электрический труборез существенно дороже, но и его производительность гораздо выше. Аппарат избавляет от использования физической силы, имеет высокий КПД, поэтому обычно его приобретают для масштабных работ.

Ножницы для резки пластикового трубопровода

Как выбрать

Самыми популярными и многочисленными являются труборезы для труб из стали.

Относительно других материалов все выглядит не так радужно.

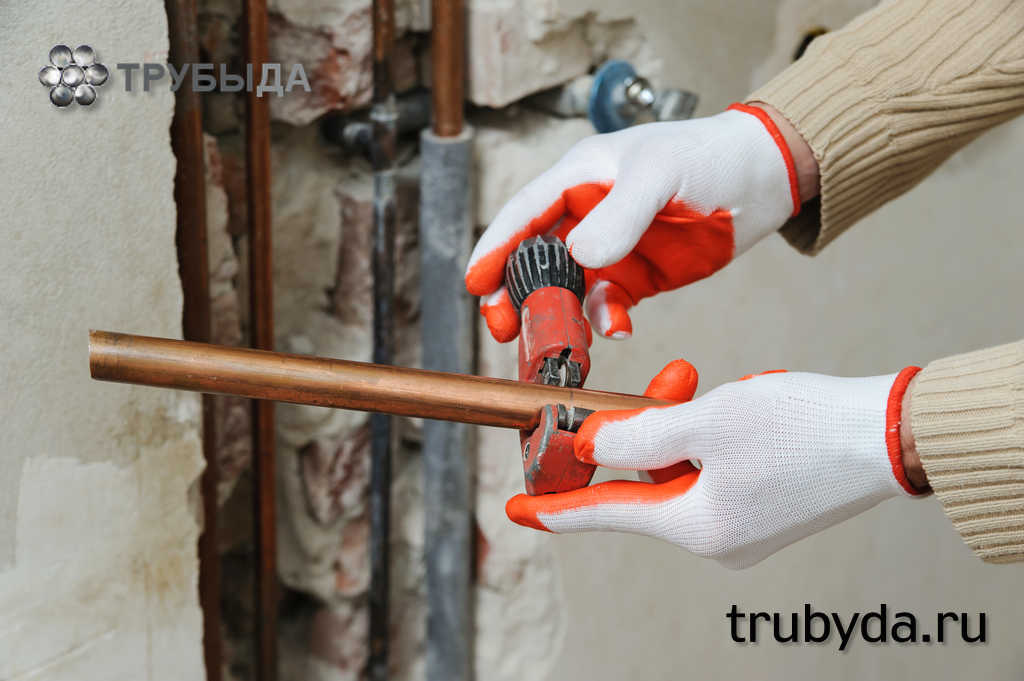

  1. Работая с медью, не стоит забывать, что она является мягким металлом, который может легко деформироваться. Поэтому для работы с ним применяют специальный труборез для медных труб.

Труборез для пластиковых труб больших диаметров

  1. Для работы с тонкостенными пластиковыми трубами применяют специальные ножницы, вполне заменяющие труборез для пластиковых труб. Их главное достоинство – низкая стоимость и простота в работе. Из минусов – быстро устанут руки при резке большого количества изделий, попадаются некачественные модели.

Используют роликовые и аккумуляторные модели:

  • первые – режут одним режущим роликом, прокатывая через несколько направляющих, обычно они не «торопливы»;
  • вторые – с работой справляются гораздо быстрее, однако его максимальный диаметр – 42 мм.

Аккумуляторный труборез для полипропиленовых труб

  1. Тонкие металлопластиковые трубы лучше резать ножницами, а труборез используйте для изделий, чей Ø40 мм и более. Хорошим выбором будет телескопический инструмент или вариант с храповым механизмом, напоминающий ножницы по внешнему виду. Процесс производится смыканием рукоятки.

Затем необходимо восстановить сечение изделия, воспользовавшись калибратором, который одновременно снимет фаску. Инструкция допускает использовать в работе инструмент для резки стальных труб.

Труборез для металлопластиковых труб типа ножниц

В каких случаях нужен труборез

Металлопластиковая труба представляет собой сборную конструкцию как минимум из 3 слоев: из тонкого слоя алюминия – каркаса, и двух слоев полипропилена. Соединение элементов слоеной конструкции осуществляется лазерной сваркой. Используется металлопластик в сантехнических работах для прокладки водопровода, а так же для разводки контура отопления.

Трубы довольно мягкие и резать их не так сложно. Подойдет и ножовка по металлу, и даже обычный нож с зубчатым лезвием. Конечно, произвести один срез таким инструментом можно, но заниматься этим на постоянной основе не согласится ни один строитель.

Так же часто строители обходятся угловой шлифмашинкой – болгаркой. Да, диск по металлу легко проходит сквозь тонкую алюминиевую фольгу, но на рабочем месте остается много мусора, отходов. Это шумно, нужно подключать электропитание, а саму трубу каждый раз зажимать в тиски для фиксации. А если нужно отрезать часть установленного трубопровода в труднодоступном месте, болгаркой туда точно не подобраться.

Отрезать трубу непрофессиональным инструментом нежелательно. И дело тут не только в сложности с точки зрения физического труда. Срез получается не гладкий, с зазубринами и стружкой. Его придется дополнительно зачищать, иначе система будет работать со сбоями.

Конструктивные особенности труборезов: важный момент

Можно выделить пять типов конструкций труборезов ручного принципа действия – так или иначе, они все довольно неплохо справляются с задачей резки труб и отличаются друг от друга своими возможностями

Естественно, и принципом действия, и многим другим, но в данной ситуации важно только то, как они справляются с порезкой труб и с какими именно трубами они делают это лучше всего

  1. Труборез резцовый – часто применяется при работе с пластиковыми трубами. Такой труборез представляет собой специальную стальную обойму, в которой зафиксированы ролики, посредством которых и производится разрезание трубы. Такой труборез для пластиковых труб позволяет разрезать материалы диаметром до 100мм – при этом срез получается идеально ровным и аккуратным, что гарантирует качественную стыковку материала.
  2. Роликовый ручной труборез – идеальный вариант для стальных труб. По большому счету, для них он и разрабатывался. Это, опять-таки, обойма с наборкой направляющих и режущих роликов, количество которых в инструменте данного типа не превышает трех штук. Выбирая подобный труборез, следует понимать, что от количества режущих роликов напрямую зависит способность инструмента справляться с толстостенной трубой – чем больше роликов, тем более толстые стены трубы можно разрезать. То же самое можно сказать и о диаметре труб: больше роликов – больше диаметр разрезаемого материала. Простой пример – если труборез с тремя роликами способен легко разобраться с трубой диаметром 100мм, то аналогичный инструмент с одним роликом способен справиться с трубой диаметром до 50мм. Также одним из недостатков инструмента данного типа можно считать не совсем аккуратный срез – на нем могут оставаться заусеницы.
  3. Цепной труборез. Как и говорилось выше, этот инструмент легко справляется с задачей порезки хрупких труб – керамика, чугун и бетон. В таком труборезе имеется натяжной механизм, поворотные рычаги и цепи, оснащенные режущими роликами. Работает такой труборез достаточно просто – вокруг трубы затягивается цепь, которая врезается в металл путем вращения специальных рычагов.

  4. Роторный телескопический труборез – зачастую его называют поворотным и используют для работы в труднодоступных местах. Это очень дорогой инструмент, который позволяет производить резку труб в котлованах, колодцах и даже под водой на удалении от человека. Основным конструктивным отличием инструмента является наличие у него съемной рукояти, посредством которой труборез приводится в движение – кроме того, посредством этой же рукоятки реализуется врезка режущего инструмента в тело трубы. Как и у большинства труборезов, в качестве режущего инструмента здесь применяются сменные ролики. Еще одной особенностью роторного трубореза является то, что он легко справляется с трубой, толщина стен которой доходит до 19мм.
  5. Труборез с храповым механизмом – в народе такой инструмент называют ножницами и используют его в большинстве случаев для разрезания металлопластиковых и полипропиленовых труб. Предназначен такой труборез для работы с тонкостенными, однослойными трубами. Максимум, на что способны такие ножницы, так это на порезку труб диаметром до 30мм – есть, правда, современные модели такого трубореза, которые в состоянии справиться и с трубой большего диаметра, но работать с ним профессионально, выполняя за день не по одной сотне резов, весьма утомительно.

В общем-то, это и все конструктивные отличия труборезов друг от друга – если, конечно, не считать тип привода, которым могут оснащаться некоторые профессиональные модели инструмента.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

  • Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
  • Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
  • Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
  • Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
  • Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
  • Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
  • Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
  • Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
  • Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.
