Как выбрать фрезерный станок по металлу: видео и фото

Введение

Основоположником всех, продающихся подобных станков, считается станок Unimat 1, выпускаемый австрийской . Если не ошибаюсь, именно она разработала концепцию и конструкцию мини-модульных станков, которые отлично подходят как для детского творчества, так и для моделистов, да и просто любителей что-то поделать руками, а такую возможность подобные станочки предоставляют с лихвой. Я очень давно хотел «попробовать» такой, но цена, оригинальной версии, прямо скажем, негуманная. Станки, продающиеся в китайских магазинах, по сути являются, практически, точными (ну, насколько это возможно) копиями двух моделей: Unimat Classic, в которой большинство деталей из пластика и MetalLine — почти полностью металлическая версия. Приятно, что цена на китайские копии, раз в 5-6 дешевле цены австрийского. У меня, по-началу, было несколько скептическое отношение к возможностям станочка, поэтому пластиковый вариант я даже не рассматривал. Самое смешное, большинство роликов на Ютубе содержат только общее видео разборки и сборки аналогичных девайсов (иногда даже включения), но без полноценной демонстрации работы, поэтому было действительно интересно пощупать его руками, ведь известно, что «первые 40 лет детства самые сложные в жизни мужчины…»

Если приглядитесь, увидите батарейку АА для сравнения:

Коробка достаточно тяжелая, вес больше 5кг у меня, как назло, измерить оказалось нечем, поэтому по ощущениям тянет примерно на 6-7кг. Общие технические характеристики: ¤ Материал: алюминий, сплав цинка и алюминия, сталь ¤ Скорость двигателя: 20000 rpm ¤ Питание на входе: AC 100-240V 50/60Hz ¤ Питание на выходе: DC 12V 4A ¤ Мощность: 48W ¤ Варианты собираемых станков: минилобзик, шлифовальный, сверлильный, токарный по дереву, токарный по металлу, фрезерный. ¤ Обрабатываемые материалы: дерево, пластик, мягкие металлы (алюминий, медь, ЗОЛОТО (так и написано!), акрил и др.

Откроем коробку: У производителя есть даже свой сайт (но малоинформативный):

Убираем комплектную фенерку для опытов:

Поначалу глаза разбегаются даже у опытного рукож… домашнего мастера, привыкшего браться за любую технику без прочтения инструкции: C рулеткой и батарейкой для сравнения:

Тем более инструкцию, из-за ее размера (брошюрка формата А6!!!) и содержательности, ничем, кроме как издевательством, я назвать не могу. Лупа, как говориться, в помощь. Подробность описания, весьма лаконична, а некоторые моменты вообще не освещены, и требуют самостоятельной компиляции, но это даже интереснее. На самом деле, все достаточно логично собирается.

Инструкция

Начну с основных компонентов-модулей из которых, в разных конфигурациях, получаются 6 вариантов станков (а подвариантов и того больше).

Преимущества фрезеровальных станков.

Если сравнить автоматизированные сверлильно-фрезерные установки и фрезерные малогабаритные станки с программным управлением, сразу же будет понятно, что у последних имеется ряд своих положительных достоинств:

Небольшие габариты.
Невысокая стоимость.
Создает мало шума.
Минимальная вибрация при работе.
Конструктивная простота.
Универсальность.

Такие станки выдают высокую точность при обработке деталей, имеющих довольно сложную геометрическую фигуру. При этом процесс обработки происходит довольно быстро и качественно.

За процессом работы станка, снабженного ЧПУ следить только один оператор, который производит запуск компьютерной программы. То есть, существует возможность работы нескольких станков одновременно, под управлением одного человека.

Если в свое время оборудование, снабженное ЧПУ, использовалось только для промышленных целей, то на данное время оно активно применяется при обработке металлических деталей и заготовок из других материалов при частных мастерских.

Настольный фрезеровальный станок с ПУ вполне возможно изготовить своими силами непосредственно в гаражных условиях. Таких домашних мастеров довольно много, а станок фрезеровальный с ЧПУ довольно дорогой, по сравнению с обычным оборудованием.

Настольный фрезерный станок по металлу

Это хороший вариант для установки дома или в учебных мастерских. Несмотря на скромные габариты и незначительный вес, он позволяет выполнять много технологических операций с разными видами фрез.

Такие мини-установки ничем не отличаются от крупногабаритных моделей. Они разделяются по классу точности и имеют стандартную комплектацию режущих инструментов.

Для их установки не требуются большие площади и специальная проводка для подключения к электросети. Настольные фрезерные станки затрачивают меньше энергоресурсов и имеют пониженный уровень шума.

Устройства с числовым программным управлением (ЧПУ)

Предназначены для изготовления высококачественных изделий. Они становятся незаменимыми в масштабном производственном процессе, так как ускоряют выпуск продукции. Работа станка зависит от программы, с помощью которой задаются разные параметры машины, например, мощность, скорость работы и вращения.

К работе с таким оборудованием допускаются два специалиста – наладчик и оператор станка с ЧПУ, который следит за процессом производства.

Типы фрезерных станков в зависимости от обрабатываемого материала

Кроме того, выделяется несколько типов фрезерного оборудования в зависимости от обрабатываемого материала:

Высокоскоростные фрезерные ЧПУ станки

Они предназначены для резки и раскроя металлов, дерева, двухслойного пластика, оргстекла, ПВХ, гипса. А кроме того, на них можно фрезеровать гранит и мрамор, что часто используется в ритуальном бизнесе для обработки плит и памятников.

Например, Wattsan M2S 1325. Он оснащён вакуумным столом, системой аспирации и подачи смазки, поворотным устройством и системой СОЖ. Он подойдёт, как для 3d фрезеровки, гравировки и резки дерева, оргстекла, ПВХ, алюминия и обработки плит из гранита и мрамора.

Фрезерно-гравировальные станки

Максимальный размер размер рабочего поля такого станка 2000х4000 мм. Имеено поэтому на них обычно работают с листовыми материалами.

К примеру, Wattsan M1 2040. На нём можно работать с заготовками больших размеров. Он предназначен для фрезерной 3d резки, гравировки и резки дерева, оргстекла, ПВХ, композита, алюминия.

Больше всего Wattsan M1 2040 используется в промышленном производстве композитных материалов, где требуется раскрой крупных заготовок.

Граверы

На них возможны различные виды фрезеровки, как 2d, так и 3d.

Например, для 3d фрезеровки широко используется станок Wattsan M1 6090.

А засчёт установки 4-х осевой поворотки возможна 4d обработка. О том, какое для этого потребуется программное обеспечение мы расскажем позже.

Узкопрофильные станки

Они предназначены для работы с одним материалом.

Например, Wattsan M1 1325 RD преимущественно применяется в деревообработке. Его используют для производства мебели, элементов декора для дизайна интерьеров и сувенирного производства.

На этом станке можно работать, как с мягкой, так и твёрдой древесиной. К слову, если в первом случае станок не оставляет задиров, то на твёрдом материале он будет фрезеровать ещё лучше.

Компактные станки с ЧПУ

Wattsan 0404 mini, Wattsan 0609 mini — небольшие настольные и функциональные фрезерно-гравировальные станки.

На них можно выполняют фрезерную 3d резку и гравировку дерева, МДФ, ДСП, оргстекла, ПВХ, композита, алюминия. Компактные станки используются для деревообработки, лёгкой промышленности, сувенирной пормышленности, отделки интерьера и экстерьера.

Особенности

Главная особенность фрезерного станка по металлу настольного типа – компактные размеры. Вследствие этого такой вид оснащения годится для технического обеспечения разнообразных объектов:

мастерских на дому;
цехов небольших предприятий;
мастерских образовательных учреждений.

Настольный фрезерный мини-агрегат, имеющий довольно высокий функционал, может с успехом практиковаться для обработки изделий из черных и цветных металлов.

Для реализации таких действий, как сверловка отверстий, нарезка резьбы и обработка изделий, желательно приобрести настольный фрезерный мини-агрегат по металлу. Он комфортен в применении, благодаря наличию разнообразных фрез дает возможность производить обширный диапазон работ.

Настольные фрезерные мини-агрегаты по металлу с ЧПУ отличаются высоким уровнем продуктивности, что дает возможность практиковать этот вид оснащения для производства изделий мелкими партиями. Несмотря на изрядный показатель производительности и широкий диапазон операционных возможностей, станок потребляет небольшой объем электроэнергии.

Помимо этого, устройство обладает компактными размерами, поэтому его без труда можно инсталлировать в помещении с ограниченным пространством.

Плюсы настольных агрегатов перед обычными модификациями:

маленький вес и компактность;
бесхитростная система использования;
транспортабельность;
низкий уровень шума;
разумная цена.

Что содержит в себе паспорт?

Паспорт на фрезерный станок содержит:

Общие сведения.
Фотографии с указанием основных узлов и органов управления.
Технические характеристики.
Комплект поставки.
Меры безопасности.
Состав агрегата.
Устройство.
Электрооборудование.
Систему смазки.
Порядок транспортирования и установки.

В паспорте описан порядок работы на оборудовании, его наладка и характерные неисправности. Имеются схемы основных узлов. Фрезерные станки востребованы на производстве и в домашней мастерской. Настольные помогут изготовить красивые вещи для дома. Копировально-фрезеровальные украсят рисунком фасады мебели и панели.

Небольшие напольные со столом 250×1000 мм, пригодятся для изготовления запчастей для автомобиля и изготовления простых механизмов и приспособлений. Станки с ЧПУ быстро и самостоятельно без программы изготовят деталь любой сложности и повторят цикл любое количество раз. Они пригодятся на производстве.

Преимущества

У портативного оборудование есть ряд сильных сторон:

Занимает малое количество места. Для размещение настольного станка не нужно свободное помещение.
Возможность выполнять различные технологические операции — гравировку, фрезеровку, сверление и расточку отверстий, обработку торцов, выборку пазов.
При работе компактная модель издаёт минимум шума, вибраций.
Потребляет малое количество электроэнергии, требует подключения к общей сети 220В.
Небольшая масса машины, что позволяет перемещать его по мастерской.
Новые модели оборудуются автоматическими системами безопасности. Они отключают станок при неконтролируемых заработках, выходе из строя ключевых элементов, перегреве.
Благодаря установленной системе ЧПУ, фрезер становится более точным, эффективным. Для его управления требуется минимум человеческого труда. Высокое качество обработки обеспечено, если фрезер настроен правильно.
Малая стоимость.

Выполнять обработку заготовок на компактных моделях удобнее. Однако на них невозможно работать с крупными деталями, заниматься серийным производством.

Особенности универсального станка

Сегодня существует довольно большое разнообразие фрезерных станков – как узкоспециализированных, так и универсальных. Последние представляют особый интерес для мастера, поскольку способны выполнять широкий спектр задач на очень высоком уровне точности.

Универсальные фрезерные станки по металлу на самом деле предназначены для работы не только с этим материалом, но также с пластиком и древесиной. Техника может быть использована не только для фрезерования, но также для нарезания резьбы и сверления.

Какими же свойствами должен обладать качественный универсальный станок? Среди них:

Высокая точность. Именно этот параметр ценится мастерами больше других, так как демонстрирует то, насколько сложные и тонкие задачи можно выполнять с помощью конкретного агрегата.
Надежность. Как правило, на универсальные фрезерные станки возлагаются серьезные испытания, особенно на крупных предприятиях, где оборудование может работать несколько смен подряд на пределах своих возможностей.
Многофункциональность и возможность расширения этого функционала. Если техника рассчитана на установку дополнительных опций – это знак того, что в случае чего вы сможете использовать его для выполнения специфических задач, и вам не придется обзаводиться дорогостоящим узкопрофильным агрегатом.
Оптимальное сочетание цены и качества. Европейская техника слишком дорогая, азиатская – недостаточно надежна, а отечественная в большинстве своем отстает в технологическом плане. И хотя в какой-то мере это утверждение справедливо, в каждом сегменте рынка можно найти свои оптимальные инженерные решения.

Среди производителей, которым удается создавать качественное универсальное фрезерное оборудование по металлу, стоит отметить такие бренды, как PROMA (Чехия), Jet (Швейцария), Optimum (Германия), WEISS MACHINERY (Китай), Stalex (Китай), TRIOD (Россия). При этом есть еще масса производителей, продукция которых демонстрирует те или иные преимущества.

Выводы

В настоящее время фрезерные станки по металлу как категория металлообрабатывающего оборудования представлены исчерпывающим выбором моделей под любые нужды и на любой вкус. Производители предлагают богатый ассортимент агрегатов – от простых недорогих до мультифункциональных, рассчитанных на активную эксплуатацию в течение многих десятилетий. Ориентируясь на приведенные выше параметры, такие как надежность, точность, цена и качество, вы сможете подобрать идеальное техническое решение конкретно под ваши нужды.

Некоторые советы по выбору фрезерного оборудования

Какие фрезерные станки лучше? Однозначного ответа не даст никто. Но доверия всё же больше к программному рабочему оборудованию. Подход к выбору нужной техники у каждого мастера – свой.

Можно сформулировать три совета правильного выбора:

Уточняйте заранее у менеджеров фирм все данные о модели; материалах, с которыми работает станок. Если есть видео – просмотрите. Это поможет определиться.
Проконсультируйтесь до покупки относительно функционала оборудования и круга выполняемых задач. А лучший вариант – записаться на демонстрацию работы чпу станка и не стесняться по ходу эксплуатации задавать вопросы.
Когда нужная модель выбрана, будьте внимательны в момент покупки: проверьте купленное оборудование на предмет комплектации узлов. Обязательно должен быть блок программного управления станком; шнуры, имеющие разъемы соответствующей конфигурации, и диски с ПО. Обычно ПО устанавливают специалисты фирмы, продающей станок, во время его наладки.

Риск воспламенения и обуглившиеся края:

Ко всему вышесказанному добавим, что срез на станках с чпу остается равномерно светлым, а при резке на лазерных станках края обугливаются. В результате срез приобретает черный цвет. Что также не всегда подходит для целей заказчика.

Для предотвращения окислительных процессов во время лазерной резки используют подачу в зону резки инертных газов, например, аргона. Также подходит азот, который позволяет исключить доступ кислорода к зоне резки, что и не дает кромке обугливаться

Кроме того при лазерной резке дерева возможно воспламенение материала. Что абсолютно исключено при обработке фрезой.

Параметры точности станка фрезерного станка

Точность позиционирования

Этот показатель означает, насколько точно рабочая голова станка окажется в точке с заданными координатами. Если в управляющей программе будет задана точка 150,150, станок, в зависимости от его точности позиционирования, может приехать, как точно в заданную точку, так и, например, в точку 150.1, 149.9.

Чем больше рабочее поле станка, тем сложнее добиться точности позиционирования. Кстати, при большой длине на этот показатель влияет ещё и температура в помещении, так как под воздействием тепла материал станка расширяется. Это так же влияет и на жёсткость станка.

Кроме того, есть ещё несколько факторов, влияющих на позиционирование станка — класс точности направляющих, система передачи движения, шаговые двигатели, у которых разница между шагами может быть до 30%.

Точность позиционирования нашего фрезерного оборудования составляет от 0,01 до 0,05 мм.

Повторяемость

Под этим параметром имеется в виду погрешность, с которой станок приезжает в одну и ту же точку.

Допустим, если вы задали станку команду приехать в определенную точку, затем отправили обратно и вернули назад, и повторили несколько раз. При хороших показателях повторяемости, станок будет приезжать точно в те же координаты, с небольшим разбросом.

Как правило, у всех станков она от 0,02-0,05 мм, что считается неплохо.

И именно этот показатель обычно указывается в параметре “точность” у станка.

Эргономика оборудования

Среди всех вариаций выберите удобный для вас тип ручки (грибовидные, Д-образные, пистолетные). Не игнорируйте расположение элементов управления, ведь одним удобно, когда переключатели под пальцами, другие уверены, что на ручках кнопок быть не должно.

Сетевой кабель не должен быть коротким, иначе, вас ждут постоянные неудобства из-за использования удлинителей и т.д. Не стесняйтесь протестировать работу штангового механизма и предустановки глубины погрузки. Голова должна перемещаться без перескоков и задержек. Проведите, по возможности, детальный осмотр и постарайтесь выявить нежелательные люфты.

3 Конструкция станков для фрезерования

Агрегаты разных групп имеют немало мелких конструкционных отличий. При этом основные их узлы одинаковы для всех видов оборудования, что хорошо видно на фото. Любой фрезерный станок, прежде всего, имеет устойчивую базу, которую называют станиной. В нее помещают вал (полый) шпинделя и коробку выбора скоростей.

Также стандартное устройство фрезерного станка включает в себя:

направляющие (вертикальные) станины: по ним при включении агрегата происходит движение консоли, на которую монтируют коробку подач;
хобот: механизм для крепления и поддержки рабочего инструмента с помощью подвесок (принцип работы хобота показан на видео);
шпиндель: он передает от коробки скоростей вращение фрезам, точность фрезерования напрямую зависит от жесткости шпинделя и его устойчивости к вибрациям;
салазки с поворотным устройством, которое несет продольную рабочую поверхность;
фрезерная оправка, расположенная на шпиндельном торце (спереди): она выполнена в виде конического стержня (отсюда и наименование оправки – конус Морзе) для крепления к нему посредством гаек и колец фрезы.

Типы

Настольные фрезеры можно разделить на два типа, зависимо от того, как передвигается рабочая часть:

Консольные — обычные вертикально-фрезерные станки, в которых шпиндель передвигается по вертикальным направляющим.
Портальные — рабочая часть закрепляется на направляющей, которая крепится поперечно столу. Передвижение происходит по осям Z, X.

Классификация зависимо от обрабатываемых материалов:

Станки для работы с деревянными заготовками. Производительные машины, которые позволяют заниматься серийным производством деталей из дуба, ясеня, берёзы, клёна, сосны.
Агрегаты для работы с металлическими заготовками. Существует разные виды фрезерного оборудования, однако принцип действия одинаковый. Используются как для серийного, так и штучного производства.

С помощью настольных фрезеров можно работать с натуральным камнем, пластиком, стеклом.

Вертикально фрезерный станок

Параметры выбора оборудования

Наклонное фрезерование заготовки

Но кроме этих показателей есть ряд второстепенных факторов, влияющих на выбор оптимальной модели. Они могут относиться к техническим или эксплуатационным – все зависит от поставленной задачи, для которой предназначены фрезерные станки по металлу.

Для больших производственных линий важен показатель производительности. Для повышения этого показателя рекомендуется приобретать модели с максимально автоматизированным управлением и широким диапазоном технических характеристик. Настольные модели должны обладать небольшими размерами, но при этом могут выполнять точную обработку небольших металлических деталей.

Кроме этих факторов при выборе модели фрезерного станка учитывают такие качества оборудования:

ремонтопригодность. Она заключается в возможности самостоятельно выполнять работы по обслуживанию и небольшой ремонт оборудования в случае его поломки; универсальность. В большей степени это относится к большим производственным комплексам. Для настольных станков важна упрощенная схема управления, которая не будет отрицательным образом влиять на качество обработки; эффективная кинематическая схема работ станка. Она должна содержать минимум компонентов и не отличаться высокой сложностью. Но при этом иметь высокий показатель КПД и легкую схему настройки; параметры системы ЧПУ, если таковая входит в состав оборудования

Важно определиться с возможностями ввода данных. Оптимальным вариантом будет составление ПО в компьютере с последующим внесением в ЧПУ. Во время работы должна быть предусмотрена возможность остановки станка после выполнения определенной операции

Это позволит контролировать точность обработки и вносить оперативные изменения в программу действий

Во время работы должна быть предусмотрена возможность остановки станка после выполнения определенной операции. Это позволит контролировать точность обработки и вносить оперативные изменения в программу действий.

Стоимость фрезерного станка для обработки металлических заготовок напрямую зависит от его технических характеристик. Цена на настольные модели значительно ниже, чем на напольные. Это связано с их относительно небольшой сложностью конструкции.

В качестве альтернативы заводским моделям станка можно рассмотреть пример самодельного оборудования:

Конструкция промышленного фрезерного станка с ЧПУ или без

Профессиональные фрезерные станки по металлу – неважно, используются они в промышленности или нет – имеют схожие конструктивные особенности. Базис любого станка состоит из станины, в которую помещается вал шпинделя и коробки скоростей

Кроме этого, аппараты имеют:

направляющие станины: по ним движется консоль;
хобот: крепёж для рабочего инструмента;
салазки: по ним движется и поворачивается рабочая поверхность;
шпиндель: передаёт фрезам скорость от коробки передач

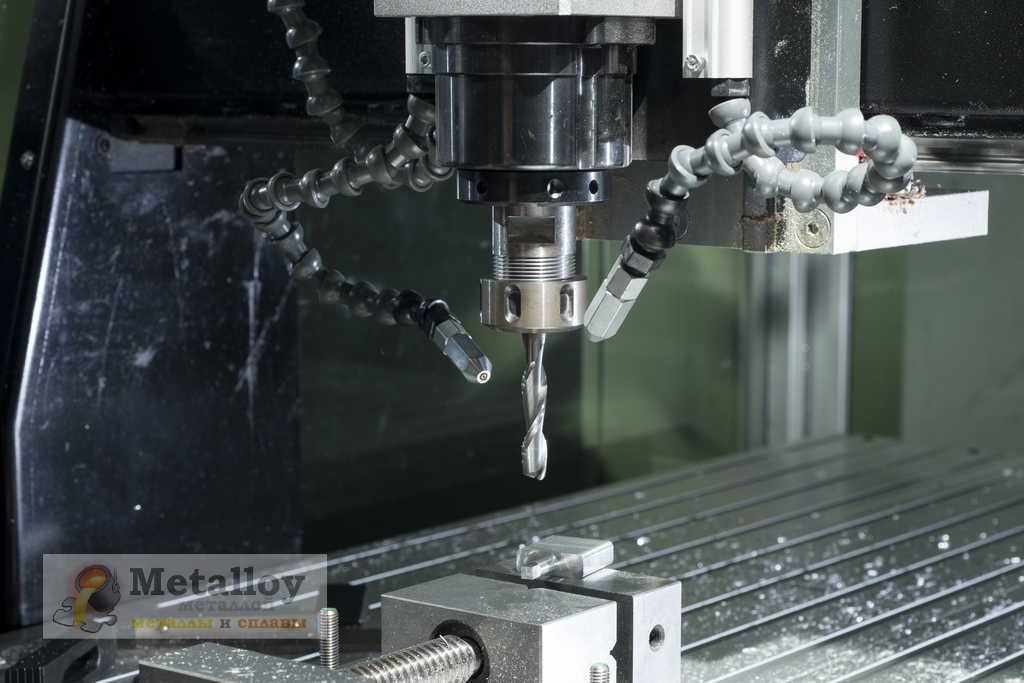

Большинство современных станков оснащены системой подачи охлаждающей жидкости, фундаментной плитой, рукоятками и рычагами переключения, шкафом и, естественно, электродвигателем.

Обзор производителей

Отечественный

Основной плюс отечественных станков — их доступность. Кроме того, многолетний опыт работы некоторых компаний, позволяет предоставлять на рынке качественный товар, ничем не хуже того, что производят в Германии и Японии.

Домашний мастер

Станки этого производителя качественные и продаются на рынке достаточно давно. Оборудование этой марки часто используют в школьных классах и в небольших мастерских. Такое оборудование способно полностью заменить несколько узконаправленных агрегатов, тем самым происходит экономия средств и сохраняется свободное пространство внутри мастерской.

Умелец

На данном токарном станке можно делать разные виды обработки изделий, выполненных как из металла, так и из пластика или дерева. Аппарат есть в двух вариантах:

С приводом подач, фрезеровочным устройством и с узлом для обработки дерева.
С ручной продольной отдачей суппорта.

Первый вариант делает возможным выполнение точения и сверления, а второй – точение, фрезеровку, фугование, распилочные и сверлильные работы. Улучшить и расширить функциональность машины можно при помощи дополнительных элементов.

Калибр

Эта компании занимается продажей инструментов с 2001 года. Широкий модельный ряд позволяет выбрать ту модель, в которой есть необходимость. При поломке специалисты компании произведут оперативно диагностику и выявят неисправности, а впоследствии их исправят. Станки представляются по демократичной цене и на многие товары даётся гарантия.

Китай и другие страны

Плохая известность Китая, как производителя некачественных товаров и плагиатов, давно прошла. Теперь он является поставщиком и производителем лучших по характеристикам и качеству товаров в мире.

Optimum

Станки этой марки выпускаются в Германии. Под этой торговой маркой выпускаются не только габаритные токарные станки, но в том числе и миниатюрные, которые известны и высоко ценятся многими специалистами по всей Европе. Самыми известными моделями являются D140x250, D210x400, D250x550. На них установлена система ЧПУ.

Корвет

Эта компания предоставляет товар по низким ценам. Многие клиенты отмечают хорошее качество предоставляемого товара. С 2009 года ведется продажа станков. Станки имеются, как крупногабаритные, так и малогабаритные. При оптовой продаже для предприятия, делается большая скидка.

JET

Настольные токарные станки этой торговой марки продаются на рынке уже более 50 лет. Их производит швейцарская компания JET, которая стала очень популярна среди домашних мастеров и умельцев. Несмотря на то, что в данный момент часть узлов изготавливается на базе Китая, их качество не ухудшается.

Эти агрегаты взывают доверия уже у нескольких поколений пользователей благодаря высокому качеству, точности и эффективности обработки. С ними не возникает проблем при работе, их обслуживание простое. Самыми популярными и покупаемыми считаются модели: BD-3, BD-7, BD-8A.

Proma

На рынке компания уже 20 лет. Продаются все виды станков, в том числе и на заказ. Продукция компании постоянно совершенствуется и модернизируется, учитывая потребности и запросы потребителей.

DIY

Настольный агрегат этой компании представляет собой компактное токарное устройство, которое производится по единой технической документации несколькими китайскими производителями.

Stalex

Компания ориентируется на продаже и сервисном обслуживании металлообрабатывающего оборудования. Весь товар всегда есть в наличии, что отмечают многочисленные покупатели.

Zenitech

Компания занимается продажей в основном крупногабаритных станков, но есть и несколько моделей станков небольших размеров. Всегда работает горячая линия, позвонив по которой можно задать интересующие вопросы и уточнить все нюансы.

FDB MASCHINEN TURNER

Многих покупателей отпугивает несколько завышенная цена на товар, представленный этой компанией. Но все токарные станки высокого качества и с гарантией. Несколько раз в год проводится акция, где скидка может составлять 30,40 и даже 50 процентов.

METALMASTER

Оборудование METALMASTER разрабатывается и постоянно улучшается в сотрудничестве с немецкими техниками-инженерами. Производство станков осуществляется на всемирно известных заводах.

Самодельный фрезерный станок по металлу своими руками

Фрезерный станок простейшего вида можно изготовить своими руками. Для этого понадобится привод для оборудования, крышка и самодельный лифт, упор. Купить необходимо электрический двигатель с нужными мощностями показателями, направляющую и прочный стол.

Привод для станка

Электропривод для небольшого станка делается самостоятельно. Умельцы предпочитают использовать моторы российского и зарубежного производства, мощность достигает 500 В. Но этот вариант подойдет только для маломощного агрегата, так как при работе на больших скоростях глохнет и не оправдывает человеческие ресурсы. Гораздо эффективней выбрать двигатель с мощностными характеристиками от 1100 В. Фрезер используется любой конструкции, есть подшипники, благодаря чему устройство выдерживает большие нагрузки.

Вопрос привода решается индивидуально в зависимости от того, какие показатели мощности хотят получить. Для одних видов работы оптимальными станут электрические моторы с мощностью до 2 кватт, для других — с обычным приводом, который используется в ручных инструментах (около 500 Ватт).

Как изготовить самодельный лифт для фрезера?

Регулировочному лифту уделяют особое внимание. Оптимальный вариант — использовать фанерные листы. Они собираются и закрепляются на столе (не используйте ремни)

Фреза надевается на вращающий вал

Они собираются и закрепляются на столе (не используйте ремни). Фреза надевается на вращающий вал

Важно, чтоб привод обеспечивал высокую скорость вращения и не мешал лифту. Лифт же состоит из корпуса, поводьев, каретки, оси и винтов. Собранный своими руками лифт позволяет каретке двигаться вверх и вниз по оси, а винту контролировать движение

Собранный своими руками лифт позволяет каретке двигаться вверх и вниз по оси, а винту контролировать движение.

Создаем крышку

Крышка является деталью корпуса, которая сдерживает конструкцию. Она отвечает за то, что двигатель и каретка не расшатываются. Берется фанера с толщиной от 19 миллиметров, стандартная дина 0,5 м, в ширина — 0,5 м. Облицовка проводится текстолитом с толщиной 0,2 мм (припуски 2,5 сантиметра). Кромочные обкладки приклеиваются.

Монтаж упора

После сборки вышеописанных деталей производится просмотр стыковки по углам. Упор монтируется накладкой в 25 сантиментов из дерева. Оставляется пространство для кромок и шпунтов.

Сборка фрезерного станка

Маленький станок самостоятельно собирают за 2-3 вечера (не берется в учет время поиска деталей). Чистовая обработка важна, так как обеспечивает четкость и безопасность работы. Проверьте, хватает ли мощности привода. Попробуйте провести ползунок да упора. Он должен поступательно двигаться и не прижиматься.

Элементы механических перемещений

Рассмотрим плюсы и минусы различных способов:

Шарико-винтовая передача (ШВП)

Она применяется только для станков с небольшим рабочим полем до до 1200х1200 мм. На больших станках корпус будет расположен в средней части винта, поэтому возможен прогиб.

Максимально допустимая длина ШВП 1,5 м.

Давайте сравним два варианта станков с ШВП с размером рабочего поля 900х600 мм. Допустим, на одном из них установлена ШВП 8 мм, а на втором 16 мм. При высокой скорости работы на тонкая шагово-винтовая передача будет вибрировать по всей длине, что может привести к поломке узлов станка и инструмента.

А ШВП диаметром 16 мм при той же скорости будет исправно перемещать узлы станка. Это позволит увеличить производительность.

Если вы работаете на высокой скорости, рекомендуем комплектовать станок толстой ШВП.

Зубчатая рейка

Она используется на малых и средних скоростях на станках с рабочим полем от 1200х2400 мм и никогда не ставится на станок с сервоприводом.

Зубчатая передача даёт большую скорость перемещения и высокую точность позиционирования.

Система удаления стружки

При изготовлении мебельных фасадов, гравировке декора и барельефа обычно остаётся много пыли и стружки.

Избавится от пыли поможет система вакуум-аспирации. Она похожа на большой мешок, который при помощи гофры, присоединяется к шпинделю. Гофра ограждена специальной щёткой, защищающей от стружки. Так же, рядом со станком стоит отдельный мешок, который всасывает пыль.

Дополнительно можно заказать систему удаления стружки, которая представляет из себя строительный пылесос. Например, у Wattsan M1 1325 она есть.

Таким образом, при резке фанеры стружка полетит в этот пылесос.

Обязательно ли устанавливать систему удаления стружки? Конечно, нет. Но тогда будьте готовы стоять в стружке по колено.

А при обработке карбона и стеклотекстолита рекомендуем её не вдыхать. Поэтому устанавливайте пылесос с хорошими фильтрами. Обычный бытовой пылесос не подойдёт.

Заключение

Мини фрезерный станок — идеальное решение для небольшого производства, своей мастерской, да и просто для гаража. Он не тратит много электроэнергии, стоит гораздо дешевле своего промышленного аналога, а по производительности и функциональности отвечает всем требованиям.

В зависимости от поставленных задач приобретают либо самые простые станки с рабочим столом, либо усовершенствованное оборудование с ЧПУ. Принцип работу у них идентичен, разница лишь с точности обработки и производительности.

У оборудования с ЧПУ точность обработки в разы выше, а потому и качество изготовленных деталей совсем другое. Научиться работать на таком станке не составит труда

Важно правильно его настроить вовремя установки

Как выбрать фрезерный станок по металлу
