Как сверлить бетонную стенку ударной дрелью

Ударная дрель. Выбор, характеристики и функции

В статье речь пойдет о моем первом электроинструменте — ударной дрели фирмы DeWalt. Дрель конечно не новая, но сделайте снисхождение, ведь купил я ее в далеком 2002 году и пользуюсь до сих пор. Как мне показалось, за 10 лет она не так уж и плохо выглядит. Все, что вы прочтете здесь, вы успешно можете применять к любой ударной дрели, т.к. на рынке их сейчас бесчисленное множество.

Выбор дрели

В 2002 году я уже имел некоторый опыт ремонта в квартире, но у меня на тот момент не было своей ударной дрели. Я брал ее у друзей. Однако очень скоро понял, что без этого электроинструмента мне не обойтись. Он нужен практически всегда и на все случаи жизни.

Подготовка поверхности


Необходимо помнить, что стена рыхлее, чем следующие слои. Прежде чем приступить к сверлению, нужно убедиться, что в выбранном месте перекрытия нет проводки, труб, электрических кабелей. Справиться с этой задачей поможет металлоискатель, так как он реагирует на цветные металлы, железо и сталь.

Проигнорировав это условие, вы можете наткнуться на арматуру, повредить сверло, либо кабели/трубы, которые были спрятаны в перекрытии. Если данный участок удовлетворяет все вышеперечисленные требования, то на стене намечается точка, а после – в ней проделывается небольшое углубление на медленной скорости с помощью дрели. Также стоит помнить, что поверхность стены из бетона более рыхлая, чем последующие слои.

Советы по сверлению бетона

Пользователи часто интересуются, как шуруповертом просверлить бетон и возможно ли это. Бетон – довольно прочный материал, поэтому нужно учитывать диаметр отверстия и его глубину. Если предусматривается дыра диаметром более10 мм, то просверлить такую будет затруднительно.

При сверлении бетона берут сверла диаметром 3-5 мм

Особое внимание следует обратить на обороты. Если вкручивать простой крепеж, достаточно будет 500 об/мин

А вот для сверления уже понадобится 1300-1500 об/мин.

Еще одним критерием для работы по бетону является крутящий момент. Для таких целей выбирается шуруповерт с показателем от 90 до140 Нм. Получается, что шуруповертом можно просверлить стену из бетона. Инструмент с этим моментом пригодится и для сверления кирпичных стен.

Некоторые умельцы используют шуруповерт для просверливания лунки на рыбалке. Крутящий момент тут нужен немалый. С этим справляются отдельные модели Макита и инструменты Метабо.

Шуруповертом можно легко сверлить бетон до 10 мм

Ударная дрель против перфоратора

Как ударные дрели, так и перфораторы отлично походят для сверления каменной кладки. Хотя, конечно, перфораторы являются более мощными инструментами, и у них есть специальный режим работы, когда осуществляется только долбление поверхности без ее сверления. Они, как правило, оснащаются SDS-патроном, который лучше справляется с режимом удара.

Конечно, Вы сможете просверлить пару отверстий в бетонной стене и с помощью обыкновенной дрели, используя при этом сверло по каменной кладке, но если перед Вами стоит задача, проделать множество отверстий в 50-летнем бетоне, то Вы, наверняка, захотите подыскать для себя более удобный и эффективный вариант оборудования. Из этой статьи Вы узнаете все о различиях между ударной дрелью и перфоратором и сможете понять, какой из этих строительных инструментов подходит именно для Вас. Мы также познакомим Вас с наиболее необходимыми аксессуарами и поделимся некоторыми полезными советами о том, как получить максимальную отдачу от этих замечательных инструментов.

Все ударные дрели и перфораторы снабжены функцией удара, которая делает их чрезвычайно эффективными при работе с кладкой. Параллельно с вращением оба инструмента забивают сверло в поверхность кладки. Эти два инструмента отличаются друг от друга механизмом, который обеспечивает осуществление ударной функции.

У ударной дрели этот механизм состоит из двух прижатых друг к другу зубчатых дисков (см. рисунок A). Когда один диск, вращаясь, цепляется своими зубцами за зубцы второго диска, то он то поднимается, то опускается, в результате чего патрон производит колебательное (ударное) движение. Если на патрон не оказывается  давление (когда сверло не прижато к поверхности), то диски расцепляются и ударный механизм останавливается. Это предотвращает преждевременный износ инструмента. Большинство ударных дрелей можно использовать и как обычную дрель для сверления отверстий, просто отключив в ней функцию удара.

Рисунок A. Внутри ударной дрели: удар производится за счет двух зубчатых дисков

В перфораторе удар осуществляется за счет поршня-ударника, приводимого в действие кривошипным валом (см. рисунок B). Поршень-ударник совершает поступательно-возвратные движения в цилиндре и при движении вперед создает давление воздуха, которое и приводит в действие ударный механизм. Перфораторы обладают гораздо большей мощностью удара, чем ударные дрели. Они гораздо более долговечны и являются основным инструментом у профессионалов для такого вида работ. Еще одним его несомненным преимуществом является то, что большинство перфораторов умеют работать в трех режимах: режиме сверления, режиме удар-сверление и режиме долбления, так что в некоторых случаях их можно задействовать даже в качестве отбойного молотка. Конечно, они стоят дороже, чем ударная дрель, но к этому вопросу мы вернемся чуть позже.

Рисунок B. Внутри перфоратора: поршень сжимает воздух, чтобы произвести удар

Как сверлить дрелью деревянные поверхности

Древесины самый легкий для сверления материал. Но есть и некие особенности технологического процесса, которые нужно обязательно соблюдать, чтобы не испортить не поверхность и чтобы не сломать оборудование. Скоростные параметры зависят от типа древесного покрытия. Рыхлые образцы поддаются сверлению легко. Можно выделить следующие виды оснастки по дереву:

  • плоские или перьевые;
  • витые, они же односпиральные;
  • коронки, также называются кольцевыми сверлами;
  • цилиндрические насадки типа Форстнера.

Выбираем сверло. Как правило, для маленьких отверстий (менее 1,2 см) используют оснастку по металлу, если нужен больший диаметр придется раскошелиться на специализированное сверло по древесине.

Для больших отверстий необходимо применять кольцевые коронки. Для сверления глухих зон отлично подойдут коронки типа Форстнера.

Особенное внимание необходимо уделить сверлению бруса. Несмотря на то, что он очень удобно фиксируется, его толщина часто становится негативным фактором, осложняющим работу

Если брус стандартного размера, то, обычно, берут сверла до 25 мм. Процесс сверления всегда проходит на маленьких оборотах.

Оснастка для перфораторов

Перфораторы предназначены для более тяжелых строительных работ

Перфораторы превосходно справляются со сверлением отверстий в затвердевшем бетоне.

Они также могут оснащаться различными полезными насадками.

Наиболее популярным типом зажимного патрона, который сегодня можно найти на полках строительных магазинов, является патрон SDS-Plus. У сверл типа SDS-Plus на хвостовике имеются специальные пазы, за счет которых сверло надежно удерживается в патроне, но при этом оно может совершать поступательно-возвратные движения независимо от зажимного патрона. Такие сверла очень легко ставить и вынимать – для этого не требуется никаких дополнительных приспособлений. В некоторых тяжеловесных моделях перфораторов применяется похожая система зажима, которая отличается лишь своим увеличенным размером — она называется SDS-Max. Кроме того существует несколько торговых марок, которые разработали свои собственные системы зажима и соответствующие только им сверла, поэтому при покупке оснастки убедитесь в том, что Вы покупаете насадку, которая подойдет именно к Вашему перфоратору.

Перфоратор, работающий в режиме долбления, может быть использован для выполнения множества видов ремонтно-строительных работ, и для того, чтобы облегчить нам эти работы, производители создали огромное количество всевозможных насадок.

Возможная оснастка перфоратора включает в себя различные насадки для обработки металла, штробления, снятия плитки и даже копания твердой земли (на картинке слева – насадка-лопатка для патрона SDS-Max). Кроме того, Вы можете подсоединить к инструменту трехкулачковый патрон для использования традиционных сверл.

Некоторые из наиболее популярных насадок представлены на фото выше:

  • Насадка-лопатка для земли: поможет расколоть твердую землю.
  • Зубило для холодной рубки: предназначено для штробления бетона.
  • Насадка для снятия плитки: отлично справляется со снятием старой керамической плитки.
  • Пикообразное зубило: с его помощью удобно делать направляющие отверстия.
  • Зубило: предназначено для удаления ржавчины, наплывов бетона и брызг расплавленного металла.

Если у вас уже есть перфоратор и Вы собираетесь купить мощную дрель для сверления больших отверстий, например, в древесине, то мы бы рекомендовали Вам задуматься о приобретении адаптера зажимного патрона SDS-Plus (он показано на фото ниже). Этот адаптер позволит вам использовать сверла с цилиндрическим хвостовиком, кольцевые пилы и лопастные мешалки. Единственно, не забудьте переключить перфоратор в режим сверления, иначе патрон может сломаться.

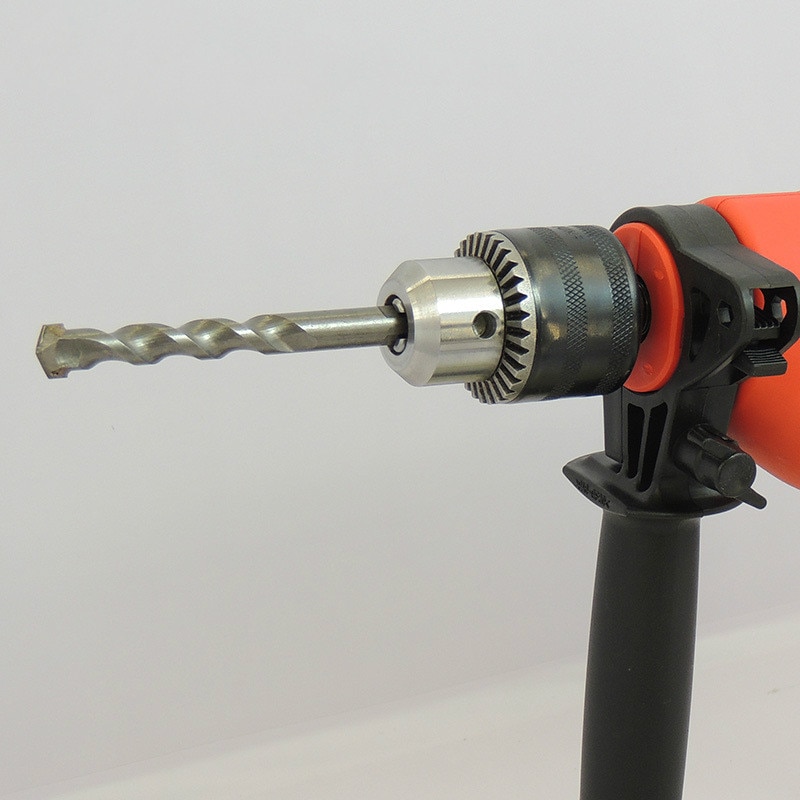

Адаптер для патрона SDS-Plus. Этот адаптер позволит Вам использовать Ваш перфоратор вместе со сверлами с цилиндрическим хвостовиком, кольцевыми пилами и лопастными мешалками

Внимание! При выполнении таких работ устройство обязательно должно работать в режиме сверления, иначе Вы просто сломаете патрон

Тонкости сверления для различных материалов

Техника сверления любого материала имеет свои тонкости, которые ремонтник обязан учитывать.

Для каждого материала существует своя техника сверления

Вертикальное или горизонтальное отверстие

Приступая к проделыванию отверстия, необходимо прочно закрепить полотно. Сделать это можно при помощи верстака или тисков. Также можно использовать шкант.

Процесс сверления выглядит следующим образом:

  1. Дрель переводят в режим сверления.
  2. Устанавливают скорость. В данном случае стоит помнить главное правило: чем меньше диаметр насадки, тем выше должна быть скорость.
  3. Если нужна сквозная дырка, то под материал подкладывается деревянный брусок.
  4. Если требуется выполнить глухое отверстие, то параметры его глубины и диаметра должны соответствовать шурупу для ввинчивания.
  5. Инструмент должен использоваться исключительно под прямым углом. После того, как торец будет зафиксирован в бруске, дрель нужно перевести на максимальную мощность.

Чтобы сделать горизонтальное отверстие перемещать нужно только заготовку.

Отверстие перпендикулярно поверхности или под углом

Чтобы выполнить перпендикулярное отверстие, понадобится транспортир или угольник. Если работа выполняется в домашних условиях, то рекомендуется подложить под изделие обычный CD-диск, таким образом, чтобы отражение оснастки диска совпадало с куском, который видно. В таком случае перпендикулярность отверстия будет сохранена.

Тем, кто интересуется как просверлить дрелью под 90 градусов отверстие, в качестве средства фиксации стоит выбрать тиски. Деталь прижимают плотно, чтобы можно быть перпендикулярно вкрутить сверло.

Как сверлить металл

В данном случае важно правильно подобрать сверла. Обычные можно использовать для не слишком твердых металлов, например, меди, а вот для нержавейки стоит выбирать изделия из карбида титана

Также следует учитывать еще несколько основных моментов:

  • перед сверлением тонкой железной пластины, ее закрепляют между двух кусков древесины;
  • чтобы облегчить процесс сверления и охладить сверла, рекомендуется использовать смазочное масло;
  • если необходимо проделать отверстие в металлической трубе, ее нужно крепко закрепить и поместить внутрь деревянный брус, чтобы труба не сплющилась в процессе работы.

Для сверления металла лучше всего выбирать алмазное сверло

Как сверлить бетон

В повседневной жизни со сверлением бетона сталкивается каждый мужчина, когда необходимо повесить картину или подвесные полки на стены, чтобы украсить дом. Разумеется, лучше всего выбрать в данном случае перфоратор или ударную дрель, однако, если толщина стены составляет не более 12 см, то можно использовать обычную дрель.

Чтобы работа прошла успешно, стоит учитывать данные советы:

  • перед началом работы, нужно удостовериться в том, что в месте сверления отсутствуют системы коммуникации;
  • следует выбирать детали изготовленные из твердых металлов или сплавов.
  • если по ходу сверления будут встречаться плотные участки бетона, то их лучше всего пробить пробойником.

Как сверлить дерево

Дерево — это самый податливый материал, который легко шлифуется и отлично поддается сверлению. Для работы с дрелью, потребуются специальные насадки.

Многих ремонтников интересует вопрос, как просверлить перпендикулярное отверстие дрелью в дереве. Следует отметить, что процесс не сложный. Первоначально необходимо сделать разметку карандашом — определить точки для сверления. Затем, включить дрель на полную мощность и просверлить отверстие.

Дерево — это самый легкий материал для сверления

Как сделать паз в деревянной доске

Для выполнения паза в древесине можно выбрать простую схему:

  • вокруг сверла по дереву, отмечают отверстия так, чтобы их середина находилась на расстоянии примерно ½ диаметра сверла;
  • далее сверлят отмеченные отверстия глубиной не более 3 мм;
  • все отверстия заглубляют;
  • с помощью напильника удаляют все неровности.

Как просверлить кирпич

Чтобы выполнить просверливание в кирпичной стене, необходимо действовать следующим образом:

  • выполнить разметку;
  • на отмеченные точки поставить старое сверло или керн, ударить по нему молотком несколько раз, чтобы образовалось углубление;
  • поместить в дрель сверло и включить на ней ударный режим;
  • просверлить отверстия плавными движениями.

Сверлим кафель

Для работы с кафелем ударный режим дрели следует использовать с осторожностью. Перед работой его лучше всего отключить, иначе на кафеле образуются сколы

Если необходимо выполнить небольшое по размеру отверстие, то выбирать стоит специальное сверло для работы с кафелем и стеклом. Им просверливают отверстие до упора. Далее меняют оснастку на сверло для бетона и продолжают работу.

Сверлить кафель при ударном режиме дрели нельзя

Разновидности

В доме и на даче полно дел. Установка кабель-каналов и теплоизоляции, монтаж гипсокартона. Для каждого случая нужен отдельный вид крепежа. Универсальных вариантов нет. Можно выделить следующие виды дюбелей:

  • Акустический. Изготавливают из пластика и стекловолокна. Нет металлических деталей, а значит, высокий уровень теплоизоляции и влагостойкости.
  • Распорный S. Нет упорной кромки, поэтому можно ставить на любую глубину в штукатурке. Стопор защищает от проворачивания.
  • Распорный M-S. Изготовлен из прочного нейлона. С двухсторонним распором. Компактный. Хорошо влезает в просверленные отверстия.
  • Зонт. Длинный с большой шляпкой. Предназначен специально для монтажа тепловой и гидравлической изоляции.
  • Для газобетона GB. Отличается спиральными ребрами. Такая конструкция обеспечивает надежную фиксацию в мягком материале.
  • Для ступенек TB и TBB. Создан специально для крепления ступенек к металлическому профилю или полнотелым материалам. Предотвращает скрип.
  • Металлический. Выдерживает большую нагрузку. Не ржавеет благодаря оцинковке. Легко устанавливается. Долго не теряет удерживающих свойств.
  • Химический. Состоит из полимера, который твердеет после введения в монтажное отверстие. Подходит для пустотелых материалов.
  • Бабочка. Оснащен специальным механизмом-зажимом, предназначенным для фиксации внутри тонких листов гипсокартона.
  • Фасадный. Отличается увеличенной длиной. За счет этой особенности способен выдержать большую нагрузку.

Как просверлить отверстие в каленом металле: сверление закаленной стали

Как просверлить каленую сталь, методы.

Конечно, сверлить сталь надо до каления. А если вам попалась калёная заготовка (особенно толстая) — отпустите её, просверлите дырки обычным сверлом и снова закалите, если в этом есть необходимость. Но, не всегда такой вариант возможен и оправдан, иногда возникают нестандартные ситуации, в которых надо просверлить (продырявить) сталь уже сильно каленную.

Ну, к примеру, сломалось лезвие ножа, или вы решили сделать нож из обломка пилы. Жаль выкидывать такой ценный материал, мастеровитые люди обычно таким вещам дают вторую жизнь…

Да, это не технологично, но народные умельцы придумали много различных способов, как сверлить калённую сталь, или — как делать в ней дырки. Чтобы это сделать меньшими усилиями, исходить надо из тех возможностей и материалов которые у вас есть, а также смотря для каких целей. Может быть, вместо отверстия, вас устроит просто прорезь болгаркой, в которую можно пропустить винт и закрепить деталь.

Просверлить каленый металл.

Чтобы прорезь получилась меньше, надо делать её с двух сторон, а обрезной диск испльзовать самого маленького диаметра, т.е. почти стертый.

Перед сверлением надо хорошо обследовать сталь, насколько она твердая (крохкая), а отсюда уже выбирать методы. Если все-таки сталь хоть немножко гнется, а затем ломается (это можно определить по обломанному торцу), то её можно просверлить и обычным сверлом с победитовыми напайками, т.е. сверлом по бетону. Правда, сверло надо чтобы было острое. Заточить или подправить победитовое сверло можно легко на алмазном круге.

При сверлении калёной стали надо достаточно сильно прижимать дрель и сверлить на больших оборотах, смазав место сверления. Легче будет проделать отверстие, если сверлить сначала сверлом меньшего диаметра, а затем побольше. Площадь сопротивления будет меньше, а следовательно сверло будет идти в материал легче…

Тонкую сталь, под нож например, можно просверлить калёными стержнями или победитовыми, затачивать надо как сверло и сразу несколько штук (сделать пику и заточить 2 грани), и по мере их затупления менять. Пару минут и дырка готова…

Следующий способ долгий, требует несколько часов, зато надежный. Дырку в стальной пластине можно легко протравить кислотой: серной, азотной, или хлорной, подойдет и 10-15%-я. Делаем из парафина бортик нужного диаметра и формы, капаем туда кислоту и ждем. Отверстие получается немножко больше чем диаметр бортика, это надо учитывать. Чтобы ускорить процесс, заготовку можно немножко подогреть, примерно до 45 градусов.

Если у вас есть сварочный аппарат, это тоже можно использовать. Дырку можно просто пропалить в заготовке или местно «отпустить», а затем просверлить. Оплавленные края зашлифовать затем и порядок.

Есть, конечно, специальные сверла для таких целей, но они не дешевые, в пределах 4 долларов за штуку. Это трубчатые алмазные сверла для высоко углеродистых сталей, а также подойдёт и перовидное сверло, предназначенное для сверления стекла. Перовидным сверлом надо пользоваться аккуратно, сильно не жать, чтобы не перегреть и не сломать.

Сделать отверстие в стальной пластине можно ещё методом прожигания, на больших оборотах и специальной твёрдосплавной насадкой. Для этого делаем специальное «сверло». Из победитовой пластины (можно использовать зуб от дисковой пилы) делаем заготовку круглого сечения и затачиваем её под конус. Вставляем в электродрель и на больших оборотах прожигаем дырку в пластине. Вся операция занимает всего несколько минут.

Если сталь не очень крохкая, можно пробить дырку нужного диаметра пробойником, через потставку такого же или чуть большего диаметра. Например, ножовка по дереву или обломанный шпатель легко пробивается таким методом.

Нержавейку сверлить будет намного легче, если капнуть паяльной кислоты в место сверления.

А если есть доступ на предприятие, где стоит электро-эрозионный станок, то на таком станке отверстия можно делать без проблем, в считанные минуты.

Вот пока все методы сверления калёной стали. Появятся ещё какие-то, допишу, а если у вас есть свой метод сверления каленной стали, напишите.

Виктор Донской www.masteru.org.ua

Этапы сверления бетона

1. Перед началом работ обязательно подумайте, нет ли в этом месте каких либо коммуникаций, кабеля и пр., чтобы ничего не повредить.

3. Внешняя часть бетона обычно более рыхлая, чем внутренние слои. Поэтому перед началом сверления бетона обязательно разметьте и расширьте точку будущей дыры, то есть углубите (накерните) основание входа сверла в этом месте. Это делается для того, чтобы сверло не соскальзывало и не смещалось в сторону. Для керна можно использовать молоток и крупный острый гвоздь, саморез или специальный дюбель.

4. Рабочий инструмент в процессе работы держите перпендикулярно к бетонному основанию, иначе возрастут риски того, что сверло сломается.

5. Если вы сверлите дыру ударной дрелью, время от времени переключайте режимы. Для того чтобы «бить» поверхность, включайте в дрели опцию «удар».

6. Как сверлу, как и дрели (перфоратору) нужно давать время от времени «отдыхать» — примерно раз в 10-15 мин. приостанавливайте работу.

7. Еще такой момент — те же победитовые сверла не любят перегрева, поэтому при сильной эксплуатационной нагрузке их кончики нужно периодически охлаждать водой.

8. Для работ по бетону вам также понадобится трехгранный твердый пробойник из стали и обычный молоток — вдруг в бетоне встретится щебень. Кстати, в качестве пробойника подойдет и старое победитовое сверло. Если в процессе сверления встречаются арматура или камни (щебенка), их удаляют отдельно. Арматуру можно обработать обычными инструментами (пробойником и традиционным сверлом по металлу), а вот камни хорошо поддаются только пробойнику.

9. Вдруг вам надо срочно сделать пару отверстий под полочку, а под рукой только обычная дрель (без режима удара), тогда в процессе сверления по необходимости можно периодически вставлять пробойник в отверстие и делать по нему несколько ударов молотком, а затем поворачивать его в дыре, потом — снова сверлить дрелью и т.д. Не забудьте, что само сверло должно быть твердосплавным.

10. Периодически удаляйте с рабочего отверстия цементную крошку и пыль — они мешают сверлению. Их можно убрать пылесосом или натуральной щеткой.

11. Если сверло застряло — не расшатывайте его, а аккуратно отсоедините инструмент, затем оденьте сверло бОльшего диаметра и освободите застрявший наконечник, стараясь не касаться его.

12. Сверлить отверстия в бетоне нужно на 1 см больше, чем длина дюбеля, благодаря чему последний без проблем войдет в стену.

Удачного вам ремонта!

Бетон – материал достаточно прочный, потому просверлить его трудно. Проблема заключается в разнородной структуре материала. При обработке инструмент контактирует с различными включениями, такими как щебень и арматура. Потому в зависимости от характера получаемого отверстия выбирают один из трех способов его получения.

Подготовка инструмента

Для начала подберите подходящие свёрла, которые будут применяться в работе. К примеру, для сверления армированной бетонной стены необходимо приобрести 2 вида: для бетона и по металлу. Чем сверлят стены такого типа, знают в любом специализированном магазине, поэтому смело обращайтесь к консультанту, и он поможет вам с выбором нужных изделий.

Бетон бывает разным, и от его «возраста» зависит, насколько легко будет работать. Для повышения надёжности рекомендуем использовать высококачественные свёрла. Для дрелей ударного типа применяются соответствующие расходники с твердосплавными наконечниками. Они легко бурят застывший бетон, своевременно освобождая отверстие от накопившейся крошки.

Для выбора сверла руководствуйтесь следующими параметрами:

  • длина рабочей части;
  • диаметр;
  • маркировка.

Грамотно рассчитывайте глубину отверстий в стене и их диаметр, ибо от этого будет зависеть конечный результат. Например, перфораторные свёрла SDS используются для отверстий до 15 мм в диаметре, а пробивные буры – для 20 мм и более. Убедитесь, что спиралевидные канавки изделия больше или равняются длине предполагаемого отверстия. Этот момент важен, так как слишком большая глубина погружения лишает инструмент возможности удалять накопившуюся бетонную крошку. Если все условия соблюдены, вопрос: «чем лучше сверлить бетонные стены и какое сверло подбирать?» – отпадёт сам собой.

Прежде чем приступить к работе, произведите финальные настройки. Важный параметр – глубина сверления. Для картин, лёгких полок достаточно 25 мм, установка тяжёлых навесных предметов требует более глубоких отверстий. Большинство современных инструментов имеют возможность корректировки этого показателя либо специальный ограничитель.
