Как разобрать перфоратор интерскол 30

Степень искрения

Качество коммутации, согласно ГОСТ 183-74 (таблица 1), оценивается степенью искрения (классом коммутации) под сбегающим краем щетки, то есть под тем краем, из-под которого пластины коллектора выходят при своем вращении.

Степень искрения 1, 1¼ и 1½ и допускаются при любых режимах работы.

Таблица 1

Степень искрения (класс коммутации) электрических машин

Степень искрения (класс коммутации)	Характеристика степени искрения	Состояние коллектора и щеток
1¼	Отсутствие искрения (темная коммутация) Слабое точечное искрение под небольшой частью щетки	– Отсутствие почернения на коллекторе и нагара на щетках
1½	Слабое искрение под большей частью щетки	Появление следов почернения на коллекторе, легко устраняемых протиранием поверхности коллектора бензином, а также следов нагара на щетках
Искрение под всем краем щетки. Допускается только при кратковременных толчках нагрузки и перегрузки	Появление следов почернения на коллекторе, не устраняемых протиранием коллектора бензином, а также следов нагара на щетках
Значительное искрение под всем краем щетки с наличием крупных и вылетающих искр. Допускается только для моментов прямого (без реостатных ступеней) включения или реверсирования машин, если при этом коллектор и щетки остаются в состоянии, пригодном для дальнейшей работы	Значительное почернение на коллекторе, не устраняемое протиранием поверхности коллектора бензином, а также подгар и разрушение щеток

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона разглядим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, нужно снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Далее снимаются шайба поз.4 и стопорное кольцо поз.5. Далее снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 нужно надавить на специальную шайбу поз.9. Вытащите шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит наименьшее количество деталей. Но порядок разборки остается таковой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР фактически однообразные и разбираются в схожей последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в таком порядке:

снимается особое кольцо поз.1;
освобождается втулка освобождающая поз.2;
нажимается кольцо особое поз.3 и достается шарик поз.4;
извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора нужно за ранее снять переключатель режимов.

Ремонт своими силами

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

READ Какой Перфоратор С Вертикальным Движком Лучше

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

регулятора оборотов;
электронного реверса;
щеточного реверса;
системы быстрой замены;
иммобилайзера;
индикаторов;
антивибрационной системы;
фрикционной муфты.

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.

Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

Необходимо потянуть пластиковую юбку вниз.
При помощи отвёртки подцепить и снять защитный пыльник из резины.
Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
Все снятые детали нужно зачистить от мусора и старой смазки.

В процессе демонтажа нужно внимательно осмотреть все составные части патрона, чтобы выявить неисправные детали. Вопрос о том, как поменять патрон на перфораторе, легко решается, если у вас есть в наличии запасная, полностью исправная деталь устройства. Замена её проводится при полной сборке прибора после устранения повреждения.

Далее следует произвести разборку корпуса перфоратора. В первую очередь необходимо снять переключатель режимов работы агрегата. Для этого:

Устанавливаем на переключателе режим отбойного молотка.
Затем поворачиваем рычажок немного ниже, при этом одновременно нажимаем на кнопочку до характерного щелчка.
Подтягиваем переключатель на себя, поддев его отвёрткой, снимаем с корпуса. В некоторых моделях это устройство может крепиться шурупами.

Невозможность фиксации рабочего инструмента в быстрозажимном патроне

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. Ремонт перфоратора своими руками: возможные. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Легкий ударник Интерскол П-18/450ЭР

Малютка из огромного класса перфораторов делает только две функции – ударной дрели. Двухкилограммовый перфоратор Интерскол П-18/450ЭР незаменим, когда необходимо пробурить множество отверстий диаметром 4-12 мм. Это самые распространённые дюбеля, применяемые в отделочных строительных работах.

READ До Скольки Можно Работать Дрелью

Однако оснащен инструмент неслабо. Имеется не только патрон SDS, в комплект поставки может быть включен адаптер с резьбой Ѕ”-20UNF и патрон сверлильный с такой же резьбой.

Низкая вибрация – характерная черта маломощного инструмента Интерскол. В аппарате имеется функция реверса, может выполнять специфические операции, используя шуруповертную биту. Предохранительная муфта как гарантия безопасности при заклинивании предусмотрена.

Простая система управления и эргономичная конструкция с надёжным захватом делают инструмент посильным для женских рук.

Работать с перфоратором можно, предварительно изучив инструкцию по эксплуатации, которая вложена в упаковку.

мощность – 450 Вт;
число оборотов х/х – 1650 об/мин;
количество ударов в минуту – 7500;
сила одного удара – 1,2 Дж;
реверс – щеточный.

Перфоратор применяется в профессиональных работах и в быту.

Порядок разборки и сборки

Освободив и вычистив в мастерской место под ремонтные работы с электрооборудованием, и подготовив необходимый набор инструментов, перфоратор начинают последовательно разбирать для определения неисправности, внимательно осматривая каждый узел и деталь. Разбор инструмента проходит по следующей схеме.

Снятие патрона

Убедившись, что перфоратор обесточен, из головки патрона извлекают установленную насадку, после чего отделяют и разбирают патрон. Для этого:

Плоской отверткой открепляют резиновую насадку-пыльник.
С помощью плоскогубцев размыкают и снимают стопорное кольцо.
Аккуратно отделяют пластиковую анти-инвазивную трубку-кожух, следя за тем, чтобы не выпали подшипниковые шарики, шайба и пружина.
Детали выкладывают и вычищают от смазки, после чего осматривают на предмет повреждений.

Как снять переключатель режимов

Для диагностики внутренних узлов необходимо снять корпус перфоратора и очистить поверхность узлов от пыли. Начинают разбор с отделения регулятора режимов работы.

Его переводят до упора — как правило, это крайне правое положение (ниже значка отбойного режима), после чего, поддев плоской отверткой, вынимают регулятор из его гнезда.

Как проверить кнопку пуска и щетки

Далее мастер отвинчивает крепления корпуса, снимает его и начинает обслуживание внутренней части устройства.

Первое, что проверяется – кнопка запуска вращения инструмента. Кнопка отделяется от проводов электропитания и тестируется мультиметром.

Если пластик, из которого изготовлена кнопка, не оплавлен, значит стартовый механизм и установленный в нее регулятор оборотов работают исправно. В противном случае узел заменяется на новый.

Следующий шаг – извлечение, проверка и прочистка, а при необходимости и замена щеток силового блока.

Извлекают щетки, подцепляя их тонкими щипцами или отверткой. Исходя из конструктивных особенностей двигателя, щеточные каналы оборудуются специальными пробками. Их вытягивают, отжимают пружины и удерживающие шурупы. Теперь щетки извлекаются без необходимости разбора движительной части. Щетки и каналы, в которых они протянуты, прочищают

При установке их в исходное положение важно не перепутать левую и правую. Если же графитовая структура одной из щеток повреждена, ее заменяют на новую, подходящую по размеру и конфигурации сечения

Как правило, в комплектацию современных моделей включают 2-3 подходящие щетки для замены изношенных.

Как разобрать электродвигатель

Чтобы осмотреть движительную часть, первое, что делает мастер – отделяет ее от ударного механизма и редуктора. Для этого выкручивают удерживающие болты (их четыре), после чего:

Ротор (или роторный якорь) извлекают из втулки редукторного привода.
Отделенный двигатель вынимают из корпуса.
Ротор и обмотки статора диагностируют отдельно.
Роторный якорь проверяют на целостность обмоток и отсутствие перемыкающих и перекручивающихся витков

Также мастер обратит внимание на подшипники – если их целостность нарушена, их извлекают и заменяют.
Выкрутив удерживающие винты, мастер извлекает статор, слегка покачивая или постукивая по нему.
Обмотку ротора и статора обследуют мультиметром, замеряя сопротивление на ламелях.

Как разобрать и проверить другие элементы

Разобравшись с электрикой, мастер приступит к обследованию механических узлов:

Отделить от редукторного привода пластиковый кожух. При этом рекомендуется провести по кожуху магнитом, чтобы не выкатились отдельные детали, например, шариковые подшипники.
Извлечет осевой вал из «пьяного» или плавающего подшипника, именно его «качание» передает ударный импульс в патрон.
Снимет ведущие шестерни (с кривыми и прямыми зубцами) удалив стопорные кольца, после чего отделит и подшипник.
Отделит с растровой втулки стопорное кольцо и выкрутит ударный болт, после чего проверит целостность ударника, изготовленного из прочных металлов.
Обследовав узлы и, при необходимости, заменив поврежденные элементы, конструкция собирается последовательными блоками. Мастера рекомендуют смазывать каждую деталь и узел во время сборки.

Разборка ствола ударного механизма

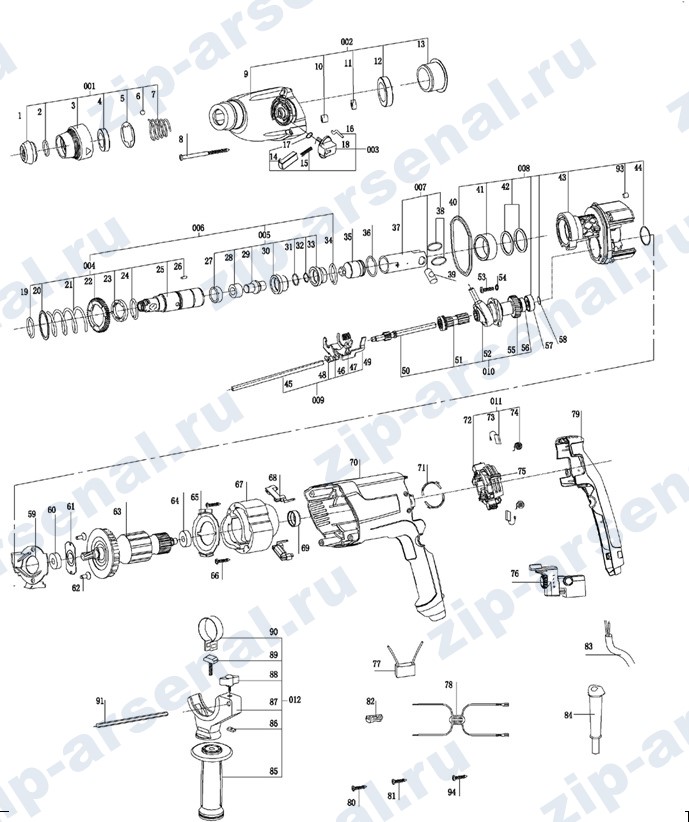

Ствол поз.36 извлекается из внутреннего корпуса поз.18 если корпус редуктора отделится от корпуса статора. Для этой цели вам из корпуса редуктора нужно вывернуть четыре винта поз.30.

Потом вывернуть три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его конечно вынуть из корпуса.

Сейчас корпус редуктора и корпус статора просто делятся с использованием отвертки, какой занимается поддевается какой-то из них в месте стыковки.

Ствол просто вынимается из промщита поз.53(внутренний корпус).

На внешний поперечник ствола насажены: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

https://youtube.com/watch?v=YXWRgOvBqOU

Механическая группа неисправностей в перфораторах Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Износ уплотнительных резиновых колец

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.

Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

Разрушение бойков, ударников, стволов, поршней

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

Разрушается юбка поршня;
Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Разрушение подшипника качения

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

http://tehnika.expert/dlya-remonta/perforator/razborka-i-remont-svoimi-rukami.html
https://stroy-podskazka.ru/perforator/kak-razobrat-i-otremontirovat/
https://pochini.guru/remont/remont-perforatora
http://pro-instrument.com/ruchnoj/remont-perforatora-svoimi-rukami.html
https://www.spets-stroy-portal.ru/instrumenti-i-tehnika/kak-otremontirovat-ljuboj-perforator-bosch-svoimi-rukami.html
https://glav-dacha.ru/remont-perforatora/
https://remoskop.ru/remont-perforatora-svoimi-rukami.html
http://sdelalremont.ru/perforatory-interskol-neispravnosti-i-sposoby-ustraneniya-svoimi-rukami.html

Круговой огонь

Круговой огонь по коллектору представляет собой короткое замыкание якоря машины через электрическую дугу на поверхности коллектора.

Круговой огонь возникает в результате чрезвычайно сильного расстройства коммутации, когда под сбегающим краем щетки появляются сильные искры и электрические дуги (рисунок 1).

Рисунок 1.

Распространение кругового огня по коллектору

Распространение огня происходит путем повторных зажиганий дуги. Появляющаяся под щеткой дуга растягивается электродинамическим силами и гаснет, оставляя за собой ионизированное пространство.

Поэтому следующая дуга возникает в более благоприятных условиях, является более мощной и растягивается на большее расстояние по коллектору, и, наконец дуга может растянуться до щеток противоположной полярности.

Круговой огонь возникает обычно при больших толчках тока якоря (значительные перегрузки, короткие замыкания на зажимах машины или в сети и тому подобное).

При этом, с одной стороны, появляется сильное искрение («вспышка») под щеткой, а с другой – происходит значительное искажение кривой поля в зазоре и увеличение напряжения между отдельными коллекторными пластинами, что способствует возникновению кругового огня. Круговой огонь вызывает порчу поверхности коллектора и щеток.

Действенной мерой против возникновения кругового огня является применение компенсационной обмотки, а также быстродействующих выключателей, отключающих короткие замыкания в течение 0,05 – 0,01 с.

Иногда, при Uн > 1000 В, между щеточными бракетами разных полярностей ставятся также изоляционные барьеры, препятствующие распространению дуги.

Вольдек А.И., «Электрические машины.

Учебник для технических учебных заведений» – 3-е издание, переработанное – Ленинград: Энергия, 1978 – 832с.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

произошла деформация шариков;
износилось ограничительное кольцо;
дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Разборка блока ударного механизма пуансона Interskol P26 / 800ER

Основное количество отличий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких компонентов:

Ствол ударного механизма;
Встречный вал;
Забастовщики и перкуссионисты;
Втулка цилиндра;
Подшипник скольжения

Ударный механизм перфораторов Интерскол работает по тому же принципу. Отличия в конструктивных особенностях.

Разборка ударного механизма перфоратора Interskol P-26 / 800ER

В перфораторе Interskol P-26 / 800ER ударный механизм состоит из следующих узлов:

Приемник инструмента;
Блок крепления багажника;
Стебель;
Встречный вал;
Забастовщики, перкуссионисты, промышленные массы.

READ Как Разобрать Кнопку Дрели

Разборка приемника приборов

Приемник инструмента поз. 12 демонтируется после снятия частей без ключа.

На первом этапе четыре видео поз. 11 тщательно удален. Затем приемник извлекается из корпуса поз. 18. Способ по п. 18, в котором игольчатый подшипник поз. 20 вставлено.

Бочка пос. 36 установлен в игольчатом подшипнике.

Снимите приемник инструмента с бочки.

Из приемника приборов вынимают промышленный вес поз. 16, рукав поз. 15, рукав поз. 14 и резиновое уплотнительное кольцо поз. 13.

Разборка ствола ударного механизма

Бочка пос. 36 снято с внутреннего корпуса поз. 18 после того, как корпус редуктора отделен от корпуса статора. Для этого откручиваем четыре винта поз. 30 от корпуса редуктора.

Затем открутить три винта поз. 85 на ручке поз. 86. Сняв ручку, поверните корпус держателя щеток поз. 81. До тех пор, пока он не может быть удален из дела.

Теперь корпус редуктора и корпус статора легко разделяются с помощью отвертки, которая толкает один из них к точке соединения.

Бочка легко снимается с промышленной площадки, позиция 53 (внутренний корпус).

Наружный диаметр ствола оснащен: зубчатым штифтом поз. 35, весна пос. 33, шайба поз. 32 и защелка поз. 31.

В полости ствола находится корпус ловушки поз.40, нападающий 45.

Разборка бастующих охотников

Разборка уловителя поз.40 состоит из отделения от него амортизатора поз.41, фиксатора удара поз.42, крышки ловушки поз.43 и удерживающего кольца поз.44.

Поршневой поз. 45 вставлен в поршень поз. 45, который должен быть удален.

С нападавшим пос. 45, кольцо поз. 46 удалено.

Из ушей поршня пос. 47 необходимо отделить поз. 48 и снимите два кольца поз. 49.

Разборка встречного вала

Разобрать промежуточный вал поз. 57, он должен быть удален из внутреннего корпуса. С вала пос. 58 снять поводок переключателя поз. 55, весна пос. 56.

С другой стороны: снять опорную втулку поз. 65, пружинная опора поз. 64, весна поз. 63, комбинированная передача поз. 62.

Промежуточный вал перфоратора Interskol P-26 / 800ER Каталог запчастей для промежуточного вала перфоратора Interskol P-26 / 800ER
