Как разобрать перфоратор Bosch хаммер

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2-24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2-24.

Особенности вала перфоратора Bosch 2-26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2-26.

Выполняя разборку вала ствола ударного блока перфоратора Bosch 2-26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта

Порядок правильной сборки перфоратора Бош.

Что нужно знать о ремонте перфораторов?

Несомненно, владельцы такого дорогого оборудования хотят, чтобы их устройства были высокого качества и выполняли свою работу на 100%. Прежде всего, правильное использование инструмента защитит вас от серьезных повреждений, о которых мы поговорим позже. И, конечно же, своевременный ремонт устройства. В то же время любая небольшая неисправность уже должна быть поводом для беспокойства и подготовки к ремонту.

Поэтому такими «маяками» могут быть:

• Нестабильная работа перфоратора в рабочем режиме;
• Появление странных звуков при включении удара;
• Запах горения;
• Перфоратор не забивается, хотя для этого нет очевидных причин.

Когда что-то подобное произошло с вашим оборудованием, пришло время его починить

Как и любая такая работа, она требует осторожности, понимания причины неудачи и умения с ней справляться. И ваш первый шаг в ремонте. проанализировать инструмент на его компоненты

Для многих даже этот этап сложный, поэтому нужно знать все с нюансами. как, что и почему!

проанализировать инструмент на его компоненты. Для многих даже этот этап сложный, поэтому нужно знать все с нюансами. как, что и почему!

READ Ошибка ce на котле Bosch как исправить

Зубчато-венцовый вид

Считается классическим типом. Данный вид по-другому еще называют ключевым. И называют не случайно. Для его применения необходим ключ, который помогает закрепить рабочую насадку. Этот ключ сжимает и разжимает крепежный механизм внутри детали. Как пальцы в кулаке – разжимаются и сжимаются, поэтому данный вид иногда называют кулачковым. Эти пальчики зажимают стержень сверла. Такой способ зажима считается очень надежным.

Чтобы поменять сверло, бур, зубило в данной разновидности патрона для перфоратора потребуется не только специальный ключ, также определенный промежуток времени. С зажимным элементом такого типа придется повозиться. Кулачковые зажимные устройства работают со сверлами с цилиндрическим или шестигранным хвостовиком.

Стоимость такого вида элемента колеблется от сотни рублей до нескольких тысяч. Цена зависит от диаметра элемента (10, 13, 16 миллиметров). Еще одна немецкая выпускает зубчато-венцовые зажимные устройства. Правда, на российский рынок их поставляют китайские заводы. Для различных видов дрелей подходит зажимное приспособление «АТАКА». Это продукция отечественного производства, хотя ее нередко выпускают и китайцы.

Разборка быстроразъемного патрона

В перфораторах Bosch чаще всего применяется два вида патронов: патроны SDS-plus не патроны SDS-max. Разница у них по большому счету зажима хвостовой части работающего органа.

Устройство Бош различается конструкцией посадочных стержней инструмента исходя из модели SDS-plus как еще его называют SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите стальную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите что остается сделать нашему клиенту.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен десять мм, длина рабочего инструмента в диапазоне 110…1000 мм. Схема разборки перфоратора бош :: lessons worth. Диаметр буров лежит в диапазоне 4…26 мм.

Как отремонтировать любой перфоратор Bosch своими руками

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26. Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь. В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch. Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2-20, 2-24, 2-26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Как починить Bosch GBH 2-28 Ремонт перфоратора Как обслужить Бош Ремонт в Бресте

Свернуть Читать далее

Высокая стоимость, дорогие запчасти, пустая комплектация.

С главным занятием – сверлением бетонных перекрытий – справляется. Жалко, что за такую цену в комплекте нет ни одного сверла. Но это, честно признаюсь, мой косяк, только когда принес домой после покупки, догадался, что все наличные свёрла круглые – под трехкулачковый патрон. Пришлось на день отложить пробы. Комплект же бит, свёрл и головок от Бош стоит как отдельный дешевый перфоратор. В самом начале повредил шнур, пришлось его поменять. Даже не задумался о будущих проблемах. Когда же в самом конце годовой гарантии сгорел двигатель (то ли я его перегрузил, то ли заклинило что-то внутри, но он встал и дымил), то в сервисе в гарантии отказали именно из-за шнура (, даже не обсуждалась). Впаяли ремонт на общих основаниях. Замена двигателя, , чистка и смазка мне обойдутся уже дороже половины нового перфоратора. А они могут и еще что-нибудь в счет вписать.

Свернуть Читать далее

16 августа 2016

Прочность материала и хорошое качество

Купил дрель месяц назад, еще не разочаровался. Брал из-за хороших отзывов о фирме. Что касается самого перфоратора. Мощный и надежный. только не нравиться что сильно грееться

Свернуть Читать далее

Устройство перфоратора Bosch

Перфораторы бывают двух типов:

• с горизонтальной установкой двигателя (ствол и якорь двигателя размещены параллельно);
• с вертикальной установкой двигателя (те же детали находятся под прямым углом).

Электрическая и механическая части – основные составляющие данного инструмента.

Электрическая часть состоит из:

• двигателя;
• управляющего устройства двигателя (иногда совмещённого с выключателем);
• включателя/выключателя;
• элементов, которые гасят помехи;
• сетевого шнура.

Состав механической части таков:

• редуктор, который крепится на вал мотора;
• ударный механизм;
• муфта сцепления.

К данному прибору могут прилагаться в комплекте разные дополнения в виде бура, коронок, пылесоса и других деталей.

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

2. Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.

3. Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

• зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
• зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

2. Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.

3. Потяните на себя, подденьте отвёрткой и снимите.

Разбор электрической части перфоратора

1. Открутите и снимите заднюю крышку.
2. Открутите болты крепления сетевого шнура.

3. Извлеките кнопку и провода из своих пазов.

4. Отсоедините провода от статора.
5. Открутите болты щёткодержателей и извлеките щётки.
6. Очистьте корпус от пыли.
7. Открутите болты, соединяющие корпус электрики с корпусом редуктора. Разъедините оба корпуса отвёрткой.
8. Ротор соединён с редуктором через вал и легко вынимается из него. Снимите с якоря подшипники съёмником.
9. Извлеките воздухозаборник из корпуса электрики.
10. Открутите статор от корпуса. Возьмите деревяшку и постучите тихонько по рёбрам корпуса, и статор начнёт выходить.

Разбор механической части перфоратора

1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
3. Из пьяного подшипника выньте промежуточный вал.

4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.

5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.

6. Втулку снимите с гильзы.

7. Гильзу извлеките из алюминиевого корпуса.

8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

Ремонт перфораторов Бош своими руками

Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми. Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь. Нужно следить за смазкой и время от времени смазывать некоторые части.

Ремонт перфораторов Бош 2 26

Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели

Ремонт перфораторов Бош 2 24

В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются. Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять. А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.

Ремонт перфораторов Бош 2-28

В данной модели инструмента иногда изнашиваются шлицы. В данном случае необходимо разобрать редуктор (он практически аналогичен Бошу 2-24, только отличается подшипник). Лучше заменять весь ствол, потому что вместе со шлицами изнашиваются и бойки.

Как видим, ремонт перфораторов можно делать дома своими руками. При этом не тратить большие суммы на различные виды ремонта в сервисных центрах, которые, как мы знаем, стоят очень недёшево. Но не стоит забывать о том, что при этом нужно придерживаться правил пользования и техники безопасности.

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2–20, 2–24, 2–26.

Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.

Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Читать также: Калькулятор расчёта провода по мощности

Принцип работы перфоратора Bosch

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2–20, 2–24, 2–26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Сетевые устройства

Лучшие варианты аккумуляторных перфораторов мы рассмотрели. Теперь давайте поговорим о сетевых видах. Они намного мощнее, и не отключаются из-за разряда аккумулятора.

DeWalt D25133k

Самый популярный в данном сегменте. Он не очень дорогой, но способен выдавать неплохую производительность. В профессиональной сфере он вряд ли подойдёт, но в условиях домашнего ремонта это лучший агрегат.

Весит прибор около 2600 г, удобно лежит в одной руке. Есть возможность крепления дополнительного держателя, который вращается вокруг ствола перфоратора.

Положительные качества:

• цена 120 долларов;
• реверс – удобный переключатель, защищённый от ненамеренных нажатий;
• прорезиненая рукоять;
• установлен патрон типа SDS-Plus;
• устройство работает в двух режимах;
• корпус для переноса прибора;
• поглощение вибрации;
• мощность 500 Ватт, сила удара – 2.9 Дж, скорость ударов – 91 в сек.;
• есть возможность регулировки скорости оборотов.

Отрицательные стороны:

• в базовой комплектации нет свёрл;
• для того чтобы сработал удар, придётся оказать большее давление на прибор в сравнении с другими вариантами;
• периодически попадается искривлённый патрон (тщательно проверяйте всю периферию).

DeWalt D25263k

Модель отлично подходит для длительного использования в течение всего рабочего дня. Отличительной чертой является держатель, который крепится отдельно от ствола.

Много положительных сторон.

• Второй держатель, регулирующийся одним прикосновением.
• Контроль глубины бурения.
• Легко заменить сверло. Нужно просто надавить на патрон.
• Средний вес. Прибор не является слишком тяжёлым: 3000 г.

• Удар производится с силой 3 Дж. Сверло крутится со скоростью 24 оборота в секунду, совершает 89 ударов за 1 секунду.
• Перфоратор позволяет сверлить бетон. Радиус бурения составляет 3.25 см.
• Очень удобен при работе с потолками благодаря продолговатой форме.

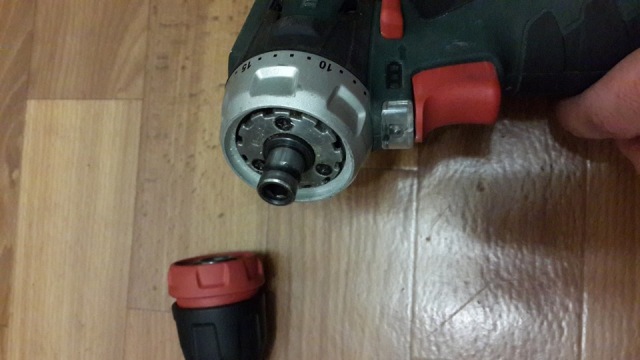

Что такое патрон

Патрон напоминает металлический цилиндр. Деталь крепится к валу шуруповерта.

Назначение элемента – фиксация рабочих бит крепежных изделий.

Устройство патрона

Внутренняя резьба на патроне или специальный конус предназначены для крепления на вал. Конструктивно наиболее изнашиваемые компоненты делятся на три основных типа:

• быстрозажимные (БЗП); • самозажимные; • зубчато-венцовые (ключевые).

Самый распространенный вариант – БЗП.

Хвостовик в этом случае зажимается путем ручного вращения гильзы инструмента.

Зажимные элементы, которые устанавливают на современные шуруповерты и дрели, позволяют надежно фиксировать хвостовики диаметром в рамках 0,8-25 мм.

Возможно, единственный минус нового изделия такого типа – более высокая стоимость относительно ключевых гильз.

Чтобы зафиксировать элемент в зажимном изделии типа БЗП, хватает нескольких секунд.

При этом помощь вспомогательных компонентов не требуется.

Полотно регулировочной гильзы рифленое, поэтому вращение цилиндра не представляет труда.

Регулировку давления на хвостовик изделия выполняют с помощью блокировочного элемента.

Со временем детали зажимного механизма изнашиваются.

Поэтому устройство патрона категории БЗП подразумевает постепенное ослабление зажима.

В результате износа гильза не в состоянии надежно фиксировать круглые хвостовики большого диаметра.

В разобранном виде само- и быстрозажимные модели представляют собой:

• рукав; • основание; • подвижные губки; • шайбу; • подшипник; • зубчатую гайку.

Конструкция и особенности зубчато-венцового патрона

В отличие от популярных современных гильз, этот классический вариант требует использования специального ключа. Зато в этом случае возможно более надежное крепление в любых ситуациях.

ЗВП относится к зажимным гильзам кулачкового или цангового типа.

Они дают возможность зажимать как изделия с круглыми хвостовиками, так и цилиндрические элементы. Основные компоненты кулачковых ЗВП:

• цилиндрический корпус; • регулировочная гильза или кольцо, которые вращаются снаружи; • кулачковый механизм, который монтируется внутри.

Цанговый механизм изготавливают из прочной стали.

Состоит он из трех кулачков-близнецов.

При вращении гильзы или кольца последние образуют единое целое.

За счет этого и происходит надежная фиксация изделий.

Разборка и сборка инструмента

Поврежденный провод на устройстве, так же как и другие мелкие механические повреждения, естественно просто узреть. Когда произвести тщательный осмотр деталей инструмента, то просто узреть и другие незначительные неисправности, которые привели к поломке аппарата. При более серьёзных проблемах нужна разборка перфоратора. А по окончанию ремонтов – также и сборка перфоратора. 2-ая операция другой раз бывает сложнее первой – появление после сборки лишних деталей укажет на просчеты ремонта. Чтобы этого не вышло, нужно не только знать, как правильно починить перфоратор, ну и как собрать его. Принципно быть внимательным и осторожным в свое время ремонта инструмента, тогда в 99% случаев ремонт пройдет успешно!

Чтобы приступить к ремонту перфоратора, в часности и бочкового типа, следует правильноразобратьустройство:

• Снятие резинового наконечника и кольцевой пружины. Позже приступаем к снятию самого кожуха муфты сверла.
• Аккуратно вытаскиваем железной шар, выполняющий роль фиксации.
• Снятие ручки переключателя, предварительно расположив рычаг режима работы в наибольшее положение. Нажимаем на кнопку фиксации положения.
• Снятие накладки (задней) на ручку.
• Вынимание щетки мотора.
• Снятие передней части, для чего нужно выкрутить 4 винта, расположенные около бура.
• Вытаскиваем ротор. Для этой цели для вас отвинчиваем крепы, расположенные на статоре, после чего с контактов статора открепляем 4 клеммы.
• Вытаскиваем оставшиеся части.

Другой раз, если неувязка заключается в редукторе или ударном механизме, дополнительно отвинчиваем торец корпуса редуктора, после чего аккуратно снимаем кожух, сделанный из пластика. Чтобы детали оставались на одном месте, лучше всего весь Данный процесс создавать, положив инструмент на бок.

Советы по разборке и сборке перфоратора

Для устранения дефектов инструмента в кустарных условиях нашему клиенту остается деяния изготавливаются осуществляться согласно определенному порядку:

Если при зрительном осмотре перфоратора вы не видите поломок, то последующим шагом является его разборка.

1. Требуется максимально пристально снять рычаг переключателя, так как некорректная разборка вам больше понравятся связана с поломкой хрупких деталей.
2. Делается отсоединение резинового колпачка, который при меняют, чтоб защитить ствол устройства.
3. При наличии разборного патрона нужно действовать таким образом:

• снять щетки;
• отвинтить винты;
• снять корпус;
• разобрать распадающиеся запчасти и детали;
• сделать следующий осмотр;
• сделать смену неисправных частей и их следующую смазку.

Часто патрон инструмента разбирают, производя отладку или смену деталей и запчастей, смазку либо очистку.

Разборку создают основываясь на познания конструкций патронов. Когда инструмент находится в разобранном состоянии, то всегда появляется вопрос что же на самом деле, как его можно собрать. Это делается по аннотации, объясняющей, как разобрать устройство, исключительно в оборотной последовательности.

Классификация картриджей

Следующие типы картриджей:

• Бесключевые действия или самозажимное устройство;
• Устройства типа sds сборщик;
• Камера.

На тренировке с картридж без ключа Вы можете изменить сеялку или другое навесное оборудование достаточно быстро без необходимости использования дополнительных приспособлений. Картриджи первого варианта делятся на одинарные и двойные муфты.

Устройства с одной втулкой имеют систему блокировки вала, которая активируется при смене инструмента. У них есть существенный отрицательный момент. Очень низкая прочность фиксирующих элементов, наружные части картриджа выполнены из пластика, что значительно увеличивает их повреждение и повреждение всего устройства.

READ Как Правильно Выбрать Ударную Дрель

Производители носят перкуссионные модели и перфораторы продукты камеры, поскольку их конструкция более прочна. Здесь в основном используются патроны под ключ, для надежного крепления бура.

Тип ячейки Патрон был создан в 70-х годах прошлого века, его конструкция отличается тем, что сзади имеются две канавки, а сверло должно быть углублено на 40 мм с помощью хитростей. Имеются 4 канавки: 2 крепления, 2. Для наведения клиньев, режущий инструмент фиксируется с помощью фиксирующих шариков.

В классическом редукторе натяжение регулируется с помощью ключ от картриджа, который поставляется с набором упражнений. Чтобы правильно открутить картридж, необходимо следовать рекомендациям опытного мастера, для этого посмотрите это видео:

Как разобрать перфоратор деволт

Перфоратор является нужной в быту вещью, которая значительно упрощает работу мастеру. Однако, как и практически все другие механизмы, перфоратор может поломаться. При любом выходе инструмента из строя существует два варианта развития событий: можно приобрести новый или попробовать отремонтировать старый. Первый случай будет оптимальным только тогда, когда стоимость самого устройства невысокая, а ремонт предстоит дорогостоящий. Однако в брендовых моделях целесообразно произвести ремонт. К тому же, можно всегда попробовать сделать его самостоятельно. Никаких особенных навыков не нужно, но есть свои нюансы, о которых лучше узнать заранее.

Понять, что перфоратор нуждается в починке, можно по следующим «симптомам»:

• запах гари;
• снижение производительности устройства;
• нестабильная работа;
• появление необычного и неестественного звукового сопровождения;
• чрезмерная скорость работы.

Как разобрать аккумуляторную батарею?

1. Отвернуть винты на дне коробки.
2. Раскрыть коробку.
3. Проверить и отбраковать элементы.
4. Произвести замену и обратную сборку.

Крепежных винтов на нижней части корпуса может быть от 4 до 6. Чаще всего они отворачиваются крестовой отверткой. Винты могут иметь разную длину. Это нужно учитывать, чтобы не перепутать их при сборке.

Корпус встречается на некоторых моделях неразборный. В таком случае его нужно внимательно осмотреть и найти линию, по которой прошла заводская склейка. Нужно взять прочный нож и вставить его в этот паз с легким пошатыванием из стороны в сторону. Корпус должен переломиться на верхнюю и нижнюю части. Не беда, если это произойдет мимо паза. Все можно заклеить тюбиком хорошего суперклея. В верхней части корпуса откроется для взгляда несколько элементов батареи. На каждом из них замеряется напряжение, которое не должно сильно отличаться от номинального. Если разница превышает 10%, данный аккумулятор требует замены.

После выбраковки останется купить новые элементы и спаять их согласно схеме обычными паяльными принадлежностями. После этого новый аккумулятор нужно зарядить без окончательного закрытия крышки, дать выстояться в течение суток, снова замерить напряжение на каждом элементе. Если какой-то из них не держит напряжение, его следует еще раз заменить. После удачного окончания работы нужно склеить половинки корпуса суперклеем. При склеивании нельзя допускать попадания клея на отдельные элементы аккумуляторной батареи.

Шуруповерт имеется в мастерской или в гараже многих домашних мастеров. Это очень удобный и полезный инструмент. Но иногда его приходится разбирать для профилактической чистки, для ремонта кнопки шуруповерта, для замены различных его частей.

Как снять патрон с шуруповерта, что это такое и какие они бывают узнайте из этой статьи.

Патрон для шуруповерта – одна из самых подвижных деталей инструмента. Поэтому и изнашивается она быстрей многих других.

Чтобы отремонтировать или заменить этот элемент, необходимо знать как снять патрон с шуруповерта.

Для этого нужно разбираться в видах, устройстве и способах крепления патронов.

Разборка перфоратора + (Видео)

Разобрать перфоратор несложно, если все делать в таком порядке:

• Осмотрите верхний узел инструмента. Иногда инструмент сбоит из-за неисправности патронного пыльника. Производители рекомендуют использовать длинные сверла, чтобы не допустить возникновения такой проблемы.
• Снимите наконечник, шайбу и пружину с шариком.
• Теперь поработаем над корпусом. Для этого снимите винтовые крепления.
• Если на ручке есть накладка — снимите ее. Аккуратно отсоедините каждый проводок, подключенный к стартеру.
• Достаньте щеткодержатель.
• Медленно отсоединяйте редуктор от корпуса до появления небольшого зазора. Извлеките переключатель.
• Зафиксируйте вертикально перфоратор (для этого можно воспользоваться обыкновенным тисками). Извлеките все внутренние детали.

Несколько полезных советов начинающему мастеру:

• Внимательно запоминайте расположение деталей в перфораторе. Вам его еще собирать обратно.
• Не кладите детали где попало, возьмите какую-нибудь коробочку и складывайте детали в нее.
• Не выбрасывайте инструкцию к инструменту. Инструкция содержит чертеж инструмента и порядок его сборкиразборки.

Отдельно остановимся на разборке самого важного компонента перфоратора — на патроне

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

Устройство

Схема патрона в разобраном виде Назначение патрона – надежно удерживать рабочий инструмент (бур) во время работы и обеспечить быструю смену оснастки при необходимости.

Первые прототипы современных устройств появились еще в первой половине XX века.

Инженеры в итоге пришли к выводу, что чем проще зажимная конструкция, тем она надежнее.

Но со временем стали разрабатываться разные модификации, каждая из них – со своими плюсами и минусами.

Важной особенностью патрона для перфоратора является его максимальная закрытость. Это обеспечивает непопадание внутрь частиц бетона и прочих материалов

Составные части самых распространенных зажимных устройств:

1. Ось, на нее напрессована втулка с множеством шлицов.
2. Кольцо с конической пружиной, одеваемое на втулку.
3. Стопорные шарики, которые располагаются между кольцом и втулкой.
4. Защитный кожух из пластика или резины защищает патрон от проникновения посторонних частиц.

Этот тип был разработан техническими специалистами немецкой компании Bosh. Он называется SDS-патрон, буквы являются первыми в тех словах, которые описывают принцип смены насадок (немецкий язык): «Вставь, поверни – закрепи».

Способы крепления

Есть три способа крепления зажимного цилиндра к шпинделю:

• с помощью резьбы; • с помощью фиксирующего винта; • с помощью конуса Морзе.

Первый способ предполагает наличие резьбы на двух соприкасающихся деталях.

Цилиндр накручивается на вал.

Винт используется в качестве усилителя контакта гильзы и вала.

В этом случае тоже имеет место завинчивание, но фиксирующий компонент служит для дополнительного крепления.

Для винта обычно характерны левая резьба и наличие «крестовой» головки.

Чтобы увидеть элемент, нужно предельно раздвинуть кулачки.

Конус Морзе – вариант, который используется более сотни лет.

Поверхность вала имеет конусообразный формат, аналогичный форме патрона.

Совпадающие параметры обоих конусов дают возможность надежно и быстро совместить детали.

Этот вариант используется во многих современных моделях (пневматических и т. д.).
