Описание процесса

Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания. После чего, необходимо запустить двигатель, дать немного поработать и нагреться. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.

После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты.

Важным этапом является проверка пилы на всех режимах работы после его регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как она пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

Неисправности карбюратора и глушителя

Карбюратор бензопилы

Если предыдущие действия не решили проблему, то стоит перейти к проверке карбюратора. В случае необходимости будет проводиться его регулировка. Если вы раньше не сталкивались с такой проблемой и не выполняли регулировку в домашних условиях, то лучше воспользоваться услугами специалиста.

В ином случае допущение какой-либо ошибки приведет к возникновению более серьезных неполадок. Карбюратор представляет собой сложное устройство, которое состоит из деталей небольшого размера. При неаккуратной разборке детали могут потеряться.

При частом использовании инструмента проблемы могут возникнуть и с его глушителем. В процессе работы на стенках трубы образуется нагар, который в дальнейшем препятствует выходу выхлопных газов.

Чтобы устранить эту неполадку, необходимо снять глушитель и тщательно промыть его. Для этого используют специальные моющие средства. Перед тем как устанавливать глушитель на место, необходимо тщательно его высушить.

Важно знать: при очистке глушителя стоит учитывать, что в нагаре содержатся канцерогены. При сухой очистке они могут попасть в дыхательные пути, что негативно скажется на здоровье.

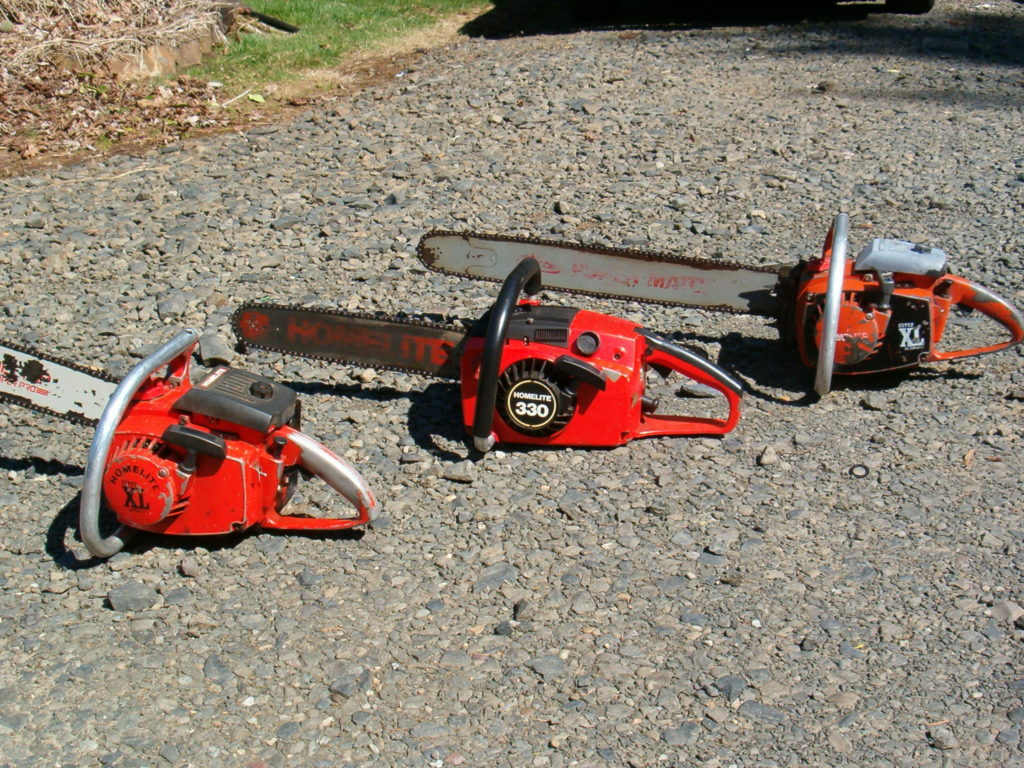

Бензопилы Homelite: настоящее американское качество

Компания Homelite была создана в далеком 1921 году в американском городке Порт Честер инженером и изобретателем Чарльзом Фергюсоном. На тот момент владелец бренда спроектировал и собрал небольшой бензиновый генератор, который установил как выставочный экземпляр в собственном доме. Фергюсон справедливо полагал, что эпоха двигателя внутреннего сгорания приведет к появлению множества автономных устройств, которые понадобятся каждому американцу.

В 1928 году, компания представила на рынке небольшой бензомоторный насос. Этот продукт имел большой спрос, и инженеры фирмы стали работать над новыми товарами. Первая цепная профессиональная бензопила Homelite была выпущена в 1949 году. Она отличалась неплохой производительностью, но имела достаточно большой вес. Однако спустя 14 лет, в 1963 году на рынке появилась первая любительская бензомоторная пила со вполне приемлемым весом – 6,5 кг.

Особенности бензопил Homelite:

• Мощный экономичный двигатель;
• Наличие системы автоматической смазки цепи;
• Высокое качество сборки;
• Оригинальная система виброгашения с повышенной эффективностью;
• Доступная цена и недорогое обслуживание.

Преимущества и недостатки

Продукция бренда в полной мере соответствует рекомендациям действующих нормативных документов, стандартов качества и надежности. Хорошая ремонтопригодность в ряде случаев позволяет владельцу устранить отказ или неисправность самостоятельно, без обращения в сервисные структуры.

В перечне эксплуатационных достоинств:

• доступная для покупателей с умеренными доходами цена;
• стабильные тяговые характеристики;
• надежность запуска при низких температурах воздуха;
• простое техническое обслуживание;
• продолжительный ресурс комплектующих и самого инструмента в целом.

Недостатком многие пользователи считают неэффективность информационной поддержки, в дефиците некоторые запчасти и расходные материалы.

Бензопилы Homelite: качественный инструмент по доступной цене

Первые упоминания об американской компании Homelite датируются далеким 1921 году, когда инженер Чарльз Фергюсон зарегистрировал новый бренд. К тому времени Фергюсон прославился в родном городе, как изобретатель бензинового генератора, первую модель которого он установил у себя дома. По мнению инженера, двигатель внутреннего сгорания дает возможность создавать компактные мобильные устройства и таким шансом грех не воспользоваться. В середине 20-х годов компания начинает выпуск нескольких моделей водяных бензиновых насосов, а в 1949 году в продаже появляется первая цепная бензопила Homelite. Впрочем, эта модель не пользовалась особым спросом, так как отличалась большим весом и низкой производительностью. Первая востребованная модель от Хомлайт была создана в 1963 году, она имела хорошие эксплуатационные характеристики и вполне приемлемый вес – около 6,5 килограмма.

За свою почти столетнюю историю Homelite превратилась из небольшой мастерской в транснациональный холдинг. Сегодня штаб-квартира корпорации размещается в Гонконге, а ее предприятия разбросаны по всему миру. Большая часть производственных мощностей локализована в Китае, здесь же производятся и цепные бензопилы Homelite. Вся техника производителя отвечает современным стандартам по качеству и безопасности, о чем свидетельствуют соответствующие сертификаты. Владельцы компании проводят достаточно взвешенную ценовую политику, что также влияет на популярность бренда.

Особенности бензопил Хомлайт:

• Большой выбор моделей;
• Качественная сборка в заводских условиях;
• Бензопила Homelite комплектуется американскими, японскими и европейскими деталями;
• Доступные оригинальные запчасти;
• Качественное гарантийное и послегарантийное обслуживание техники Хомлайт.

Базовая комплектация и производитель бензопил Хомлайт

Когда вы покупаете новую бензопилу Homelite, вы получаете ее в разобранном виде:

• тело бензопилы;
• шина, длина которой соответствует определенной модели;
• пильная цепь;
• чехол для шины для безопасного, комфортного хранение и транспортировки инструмента;
• техническая документация (гарантийный талон, руководство по эксплуатации).

Поскольку сама компания американская, то и производство сосредоточено в Соединенных Штатах, несмотря на то, что главный офис находится в Гонконге. Все запчасти и комплектующие производятся непосредственно на заводе компании, где и передаются в сборочных цех. Уже оттуда готовые бензопилы транспортируются в торговые представительства по всему миру.

Это интересно: Особенности эксплуатации дешевых китайских бензопил торговой марки гудлак: описываем со всех сторон

Конструкция бензопилы

Все бензопилы имеют одинаковую конструкцию, вне зависимости от того, какое устройство, отечественное (Урал, Кедр, Патриот 3816, Карвер — российское производство с китайскими партнерами) или зарубежное (Штиль, Хускварна), например, ремонт бензопилы Патриот 3816 своими руками будет таким же, как и починка зарубежного устройства. Главные комплектующие инструмента:

• Двигатель.
• Топливный бак.
• Стартер.
• Рукоять.
• Шина с цепью.

Общий принцип работы бензопилы прост — мастер резко дергает за шнур, который заводит двигатель, а он в свою очередь, — полотно пилы. Порой, в работе устройства возникают сбои, чтобы устранить их, придется провести демонтаж пилы. Проблемы, которые могут возникнуть с бензопилой:

• Попросту не заводится.
• Заводится, но через время перестает работать.
• Не работает в распиле.
• Падает мощность.

Основные возникающие проблемы связаны с неполадками двигателя (подача топлива, выхлопная система, цилиндро-поршневая система и зажигание), или более мелкие проблемы (проблемы с цепью, смазка, шина, сальник)

Важно рассмотреть каждую проблему более подробно

Если попросту оборвалась цепь, то ее следует заменить на новую. Проблем с решением этой задачи возникнуть не должно. Ремонт же других частей пилы может занимать до нескольких часов.

Как бы банально ни звучало, если бензопила не заводится, то нужно проверить бак на наличие бензина. Если топливо в системе есть, то, возможно, забился сапун, выравнивающий давление при подаче топлива. Сапун можно прочистить при помощи острого шила или иглы. Свечным ключом выворачиваются свечи и прочищаются наждачной бумагой. Можно также провентилировать камеру сгорания. После этих процедур пила должна завестись.

Если пила выключается автоматически, то, скорее всего, неисправен пусковой механизм. Но иногда бывает, что дело не в нем. В этом случае нужно вывернуть свечи и тщательно их осмотреть. Если на них видны следы топлива, то, значит, что неверно отрегулирован карбюратор. Свеча должна быть очищена и помещена обратно, предварительно перекрыв подачу топлива.

Если на свечи виден черный нагар, то дело, может быть в некачественном масле, плохо налаженном карбюраторе и неправильно рассчитанном соотношении масла и бензина. В этом случае также нужно прочистить свечу и поместить ее обратно.

Важно также проверить устройство на наличие искры. Это легко проверить: нужно соединить свечу с кабелем зажигания, с помощью плоскогубцев соединить цилиндр и гайку свечи и затем наблюдать за присутствием искры. Если ее нет, свечу надо поменять

Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе

Если ее нет, свечу надо поменять. Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе.

Если бензопила не заводится все равно что делать

Выше рассмотрены основные причины, почему не заводится бензопила. Причем это касается инструментов разных марок Штиль, Хускварна, Партнер, Макита, Чемпион и другие. У бензопил Дружба иной принцип работы, но в целом поиск неисправности начинать следует именно с системы зажигания, а точнее — осмотра состояния электродов свечи. Если же проведенные манипуляции не помогают получить желаемый результат, то необходимо прибегнуть к более серьезным действиям. Это означает, что нужно выполнить следующие действия:

1. Проверить исправность карбюратора и произвести его настройку
2. Измерить величину компрессии двигателя, после чего делать соответствующий вывод о его исправности
3.  Проверяется компрессия в картере

Проверка компрессии в цилиндре позволяет оценить состояние и исправность ЦПГ. Для измерения компрессии понадобится компрессометр. Он ввинчивается в свечное отверстие, после чего производится дергание ручки стартера. Компрессометр показывает соответствующее значение давления в цилиндре. Это значение должно быть на уровне 8-12 атмосфер.

Если величина давления существенно ниже, то это прямой признак неисправности устройства. Цилиндропоршневая группа при неисправности заменяется на новую. При установке новой ЦПГ, необходимо тщательно обработать все детали маслом, чтобы в момент запуска двигателя не сформировались сколы и задиры.

Если отсутствует компрессия в картере, то бензопила также не заведется. Причиной снижения величины давления в картере является прокладка, а точнее ее повреждение. Эта прокладка размещена между цилиндром и картером и, чтобы убедиться в ее исправности, следует выполнить такие манипуляции:

1. Отсоединить топливопровод от бака
2. Опустить трубку в емкость с приготовленной смесью бензина и масла
3. Произвести запуск двигателя бензопилы
4. Если двигатель запускается и при этом засасывается топливо, то это говорит об исправности прокладки

Если топливо не всасывается, значит нужно заменить прокладку картера.

Карбюратор — это важный и самый сложный элемент бензопилы. Если все выше проделанные действия не помогли получить положительный результат, то это говорит о том, что неисправен карбюратор. Главная неисправность карбюратора заключается в засорении его каналов и жиклеров. Реже из строя выходят мембраны и прочие элементы. В любом случае, понадобится разобрать карбюратор бензопилы, произвести его очистку и замену вышедших из строя деталей.

Как видно, причин того, что не заводится бензопила, достаточно. Чтобы узнать, что конкретно произошло в вашем случае, нужно вспомнить симптоматику накануне. Возможно перед тем, как бензопила перестала заводиться, наблюдались сбои в работе двигателя, снизилась мощность и производительность, а также были уместны прочие поломки. На основании этих технических симптомов и необходимо начинать поиск. Если не знаете с чего начать, тогда диагностику следует проводить по порядку, как описано в материале.

Homelite CSP 4016 – устройство и описание бензопилы

Бензопила Хомлайт этой модификации пользуется высоким спросом благодаря массе нововведений, которые присутствуют в ее конструкции. Для увеличения сроков службы цилиндров производитель покрыл их хромированным составом, препятствующим появление коррозии.

Как и в предыдущей модели, эта пила оснащена уникальным пусковым устройством ZipStart, который существенно понижает нагрузку на запчасти инструмента. В конструкцию входит качественный ручной тормоз, который мгновенно останавливает ход шины в случае обратного удара. Для снижения расхода масла производитель оснастил пилу системой автоматической подачи смеси. Среди других технических характеристики инструмента выделяется:

• Мощность двигателя – 1900 Ватт или 2,6 л. с.;
• Объем мотора составляет 40 см 3 ;
• Скорость вращения мотора – 10 тыс. об/мин.;
• Звеньев в штатной цепи – 65;
• Длина шины – 40 см;
• Толщина цепи составляет 1,4 мм.;
• Объем топливного бака – 370 мл;
• Объем бака для масла, смазывающего цепь – 230 мл.

Этот инструмент входит в число бытовых бензопил, предназначенных для спиливания небольших деревьев и подготовки дров для бытовых нужд. В штатную комплектацию инструмента входит шина, цепь, инструменты для монтажа, чехол для шины и масло для смазки цепи. В наборе также присутствует инструкция по эксплуатации и гарантия от производителя на 1 год.

Вес бензопилы в готовом для работы виде составляет немногим более 5,5 кг. Благодаря этому ее без труда можно использоваться для спиливания высоких деревьев, имея под собой устойчивое основание.

Бензопила Makita DCS5030 – особенности модели

В стандартную комплектацию этой модели Макита входит выносливый 2-тактный ДВС, мощностью 2800 Ватт и рабочим объемом цилиндра 50 см3. Бензопила оборудована эффективной системой гашения вибрации и доработанным глушителем.

Все внутренние детали инструмента помещены в прочный пластиковый корпус, изготовленный из многослойной пластмассы. Он выдерживает сильные удары о твердые посторонние предметы и падения с высоты до 1,5 м.

Характеристики пилы включают:

• мощность штатного ДВС – 3,8 л. с.;
• вместительность стандартного бака для топливной смеси – 450 мл;
• возможная длина заводской шины – 40–45 см.

Эта модель Макита оснащена надежным цепным тормозом, который срабатывает при каждом падении пилы или попадании цепи на твердый металлический предмет.

Как отрегулировать бензопилу?

Карбюратор – это один из важнейших элементов бензопилы, основная функция которого заключается в обогащении топлива воздухом и мгновенной подачи готовой смеси в цилиндр силового агрегата.

О неисправностях карбюратора говорят следующие признаки:

• проблемы с запуском бензиновой пилы – для включения мотора требуется приложить больше усилий, чем обычно;
• нестабильная работа ДВС в разных режимах – заметны перебои при вращении мотора на холостых оборотах, а также при переходе на низкие и высокие обороты;
• резкое увеличение объемов потребляемого горючего – в среднем количество топлива повышается на 20–30%;
• повышение количества выбрасываемых отработанных газов – объемы газов увеличиваются на 50–60%, а сами испарения обретают темно-синий, коричневый или черный цвет.

Регулировка бензопилы должна выполняться на полностью исправном и стабильно работающем двигателе. Перед началом настройки потребуется промыть или заменить фильтра, проверить целостность топливных трубок, а также убедиться в отсутствии заусенцев и других повреждений на поверхности цилиндра и других деталях силового агрегата бензопилы.

Для возможности самостоятельной регулировки цепного бензоинструмента в устройстве его карбюратора предусмотрены стальные подпружиненные винты. Их количество и маркировка зависят от бренда-производителя бензопилы.

Порядок регулировки топливного узла для большинства бензопил выглядит почти одинаково.

Алгоритм действий должен быть таким:

Вначале пилу нужно заглушить и дождаться остывания ее ДВС;
После этого все имеющиеся в устройстве ее карбюратора винты необходимо закрутить по ходу стрелки часов до упора;
Затем каждый из винтов нужно повернуть на четвертую или пятую часть оборота в обратном направлении;
Далее нужно настроить работу силового агрегата на низких оборотах. Для этого соответствующий винт потребуется начать медленно поворачивать в разные стороны

Как только мотор станет работать максимально тихо и стабильно, винт нужно оставить;

Чтобы настроить холостой ход на бензопиле, необходимо обратить внимание на цепь. Если она вращается на шине, значит необходимо найти то положение винта, при котором она будет стоять неподвижно;

В конце останется настроить работу ДВС на высоких оборотах

Для этого к цилиндру мотора потребуется подключить тахометр и начать вращение соответствующего винта до тех пор, пока показатели на шкале прибора и указания в инструкции по эксплуатации не совпадут. К примеру, если в руководстве к пиле указано, что ее максимальные обороты должны составлять 12500 об/мин, значит это же число должно быть указано на шкале тахометра во время регулировки.

https://youtube.com/watch?v=VOWwCeozRTY

Чтобы проверить работу бензопилы после настройки, необходимо заглушить ее и дождаться полного остывания мотора. После этого нужно завести двигатель и начать плавно выжимать рычаг акселератора. Если одновременно с этим силовой агрегат плавно набирает обороты, значит регулировка пилы была выполнена правильно.
