Как пилить на лобзиковом станке

Рейтинг лобзиковых станков

Приобретая производительное, удобное и надежное оборудование для реза листовых заготовок, желательно предварительно ознакомиться с экспертными оценками специалистов и отзывами реальных столяров. Предлагаем посмотреть короткий, но наглядный ТОП, лобзиковый станок в нем представлен нескольких разновидностей для производства и домашних целей.

Список удачных моделей лобзиковых станков на 2020:

ЗУБР ЗСЛ-90 – компактный, с поворотным столом на 45°, имеется транспортер с боковым упором для обеспечения точного углового реза.
WorkMan 4005A – фиксация пилок безштифтовых и штифтовых, мощная диодная подсветка, удобный доступ к узлу фиксации, регулировка частоты хода в диапазоне 550-1600.
Dremel Moto-Saw (MS20-1/5) – удобный лобзиковый станок мини весом всего 1,1 кг, мощность 70 Вт, используется для бытовых целей.
ЗУБР ЗСЛ-250 – стационарный лобзиковый станок для широкого спектра операций, имеется патрубок обдува реза и гибкий вал, мощность 250 Вт.
JET JWSS-22B – профессиональный инструмент, высокий класс точности реза, верхняя часть рамы подвижна, есть регулировка наклона полотна и амплитуды маятникового хода, оснащен воздуховодом для сдува опилок, мощность 300 Вт.

Как сделать лобзиковый станок из двигателя стиральной машины своими руками

Изготовить станок для мастерской можно не только из ручного электролобзика, но и из двигателя от старой стиральной машинки. Схема выглядит так:

Из металлических уголков 20х20 мм сваривают станину для лобзикового станка. Из ЛДСП выпиливают столешницу удобных размеров и формы, а потом просверливают в обеих частях конструкции отверстия для винтов. Из профильной трубы с диаметром 20х20 мм изготавливают Г-образный рычаг, который будет ограничивать движение пилки, и приваривают его к станине.
Из листовой стали при помощи сварки выполняют короб для возвратно-поступательного механизма и монтируют в него втулку для хода штока стационарного лобзика. На токарном станке делают коленвал с маховиком-эксцентриком. На рабочую часть последнего устанавливают мини-подшипник и помещают вал в короб.
Готовый механизм смазывают и закрывают крышкой, а потом прикручивают короб в станину. В штоке зажимают полотно и устанавливают сверху столик из ЛДСП.
На коленвал вытачивают удлинитель, который позволит соединить рабочую часть лобзикового станка с двигателем от стиральной машины. Мотор прикручивают к коробу, а на поверхности рычага сверху устанавливают кнопку включения и выключения.

Перед использованием станок желательно прикрутить к столешнице, чтобы он не давал вибраций. Конструкция получается довольно удобной в работе, хотя для смены пилок приходится демонтировать весь короб.

Что можно делать с помощью инструмента

Умельцы знают, что с помощью лобзика можно сделать много оригинальных изделий. Так, например, можно:

Выпилить оригинальную игрушку для ребенка — домик, состоящий из стен, крыши, окон и дверей, или кукольную мебель для девочки;
Изготовить из фанеры или ДСП детали для декоративного панно;
Можно использовать его при изготовлении отдельных деталей для детской или взрослой мебели;
Также с помощью электрического прибора можно готовить декор для окон и дверей частного дома.

Начинать овладение лобзиком нужно с самых простых изделий. Работа на таком станке требует определенных навыков и умений. Во многих больших городах существуют курсы выпиливания лобзиком для всех желающих. Обычно на такие курсы с удовольствием ходят не только мужчины, но и женщины. При выпиливании лобзик издает характерный шум, который возникает из-за контакта механизма с материалом. Поэтому для работы домашнему мастеру, скорее всего, понадобится отдельная мастерская. Можно работать и в гараже, если там имеется электричество.

Истинные умельцы выпиливают настоящие шедевры: цветы, затейливые украшения, макеты церквей и замков. Работа лобзиком — отличное хобби для тех, кто имеет умелые руки и хочет реализовать свой творческий потенциал. Дети начиная с десяти лет могут также осваивать премудрости выпиливания под руководством старших. Однако ни при каких обстоятельствах нельзя оставлять ребенка одного с работающим электрическим лобзиком. Если он работает на высокой скорости, одно неаккуратное движение может повлечь за собой травму кисти.

Проще всего работать с лобзиком, используя для выпиливания фанеру или ДСП. Эти материалы отличаются мягкостью и податливостью, работать с ними очень удобно. Приобретать материалы лучше всего в специализированных магазинах, но можно воспользоваться и тем, что уже имеется в сарае или в гараже.

В советское время, во времена всеобщего дефицита, многие любители выпиливания находили материалы для работы на свалках. Пожилые люди порой делают так и сейчас. Действительно, на городских свалках можно найти много элементов старой мебели, пригодных для работы с лобзиком. Однако эксперты не рекомендуют брать фанеру и ДСП в таких местах, потому эти материалы — благоприятная среда обитания для болезнетворных бактерий и грибков.

Ошибки при работе с лобзиком

Если столярные работы не принесли приемлемого результата, стоит задуматься насколько правильно была проведена процедура распиливания и все ли условия были соблюдены.

Среди основных ошибок, возникающих в ходе работы с лобзиком, стоит выделить:

Отсутствие опыта работы с приспособлением. В этом случае может помочь только практика.
Недостаточно надежная фиксация материала. При попытках распилить заготовку, лист начинает сдвигаться с места, что становится причиной кривого разреза.
Слишком быстрое выполнение распиловки.
Использование самодельного приспособления. Если резать материал таким инструментом, мастеру будет сложно добиться хорошего результата.
Применение агрегата, обладающего большим весом. На фоне значительной массы начинается увод инструмента в сторону во время выполнения столярных работ.

Кривые срезы могут возникать в случаях, когда мастер использует неисправный инструмент.

Важно проверить работоспособность лобзика перед выполнением распиловки

Приступая к распиливанию любого материала важно ознакомиться с информацией о том, как настроить электролобзик для ровного пила. Это даст возможность сделать заготовку с правильными геометрическими очертаниями и привлекательным внешним видом

Чтобы тонкие листы не деформировались в ходе работы, можно воспользоваться подложкой. Применяя лайфхаки в работе с лобзиком, можно научиться профессионально обращаться с инструментом.

1 Устройство и функциональные возможности

Лобзиковые станок — электроинструмент, применяемый для криволинейной распиловки дерева и выполнения распила на внутренних частях деталей с сохранением их наружного контура. Как и ленточнопильное оборудование, такие станки не используются для обработки металла. Среди основных сфер использования данных устройств выделим производство мебели, декоративных изделий и музыкального инструмента, также лобзики широко применяются в моделировании.

Конструкция станков Корвет 88 и 87 во многом идентична, она состоит из следующих основных узлов:

пила;
натяжное устройство;
кривошипно-шатунный механизма;
электродвигатель;
рабочий стол;
вспомогательные элементы.

Распиливаемая заготовка размещается на рабочем столе станка. В отличие от более дешевого оборудования, обладающего фиксированным столом, модели 88 и 87 оснащены поворотной рабочей поверхностью, что позволяет выполнять наклонный рез под заданным углом. За точность угла при распиловке отвечает упор стола, на который нанесена градусная шкала для ориентирования.

Корвет 88

Поскольку лобзиковые станки не предназначены для работы с массивными заготовками, мощность двигателя в таком оборудовании не является ключевой характеристикой. Для выполнения большинства бытовых операций достаточно привода на 150 Вт, которым и укомплектованы данные агрегаты. С целью экономии в станки установлены электромоторы коллекторного типа, они отличаются большей частотой оборотов, но при этом такие движки более шумные, склонны к перегреву (что не позволяет использовать их беспрерывно) и требуют периодического техобслуживания — замены щеток.

Вращательный момент, который вырабатывает двигатель, преобразуется в возвратно-поступательное движение кривошипно-шатунным механизмом и передается на распиловочное полотно. Амплитуда движения пилки в обеих станках составляет 40 мм, отличается лишь частота колебаний: в Корвет 87 она составляет 700 к/мин, тогда как в 88-ой модели предусмотрено две скорости — 700 и 1400 к/мин, что позволяет выбрать оптимальный режим обработки дерева разной твердости.

Корвет 87

Натяжное устройство является узлом, обеспечивающим целостность распиловочного полотна в процессе работы станка. На Корветы устанавливаются винтовые прижимные пружины, которые обеспечивают равномерное натяжение пилки по всей амплитуде ее движения. Натяжное устройство необходимо периодически обслуживать, подтягивая разболтавшиеся винты, поскольку ослабление натяжки является главной причиной поломки пилки.

В обеих моделях лобзиковых станков предусмотрен защитный экран, который предотвращает попадание стружки на оператора. Экран выполнен из прозрачного пластика, он огранивает обзор рабочего узла.

На что обратить внимание перед покупкой

Самое главное — не купить профессиональную модель, что будет использоваться раз в месяц, или бытовую и пытаться работать ею по 5 часов в день

Поэтому пользователю стоит обратить внимание не только на мощность лобзика. Далее — несколько советов по выбору

https://youtube.com/watch?v=MeuhU5x2ces

Соотношение толщины заготовки и мощности. Ручной бытовой лобзик режет металл толщиной до 4 мм, профессиональный — до 10-12 мм. Желательно, чтобы у того и другого мощность была не менее 500 Вт.

Функционал. Подумайте, стоит ли вам переплачивать за инструмент с подсветкой, системой обдува, маятниковым ходом, если устройство будет использоваться по 1 часу за месяц? Широкие возможности приветствуются профессионалами; любителю же можно обойтись без них.

Возможность настройки частоты движений пилки. Если режущее полотно может изменять скорость, инструмент хорош сразу для нескольких металлов (например, стали, меди и алюминия). Обусловлено это тем, что толстые заготовки (5-10 мм) режут на пониженных скоростях, иначе пилка может треснуть или затупиться.

Выбор пилки

Важно знать тип хвостовика и способ крепления пилки (это указано в техническом паспорте изделия). Также режущие полотна различают по пригодности для тех или иных металлов, что влияет на их параметры — шаг зубьев, их количество, толщину съемного элемента.

Пилку для лобзика по металлу можно узнать по характерной маркировке — Т118 А (толщина заготовки до 3 мм), Т224 D (для алюминия) и так далее.

Помните, что инструменту (любительскому — особенно) требуется отдых. После 20-30 минут работы стоит отложить лобзик в сторону, чтобы избежать его перегревания. С профессиональными моделями иначе — они работают по несколько часов. Если же вы чувствуете, что корпус инструмента нагрелся (из-за непрерывной работы двигателя), есть смысл дать устройству передохнуть.

Металл можно распилить разным инструментом, но не всегда удобно использовать, например, болгарку или ножовку по металлу. В некоторых случаях для дела больше подходит ручной или электрический лобзик с соответствующими пилками.

Рейтинг бюджетных моделей

Перечень недорогих лобзиковых станков для бытового применения с ограниченным набором функций.

ЗУБР ЗСЛ-90

Станок для продольного, косого, наклонного, комбинированного, фигурного распила. Прибор оснащён электромагнитным переключателем, блокирующим случайный запуск, прозрачным защитным кожухом, обдувающим патрубком для лучшего обзора во время работы.

Характеристики:

используемая мощность – 90 Вт;
назначение – пластик, дерево;
размер (ДхШхВ) – 590х280х335 мм;
скорость пилы – 1450 ходов/мин;

габариты рабочей поверхности (ДхШ) – 375х250 мм;
угол наклона стола — 45°;
промежуток между корпусом и полотном – 410 мм;
вес – 12 кг;

напряжение питания – 220 В;
число скоростей – 1;
толщина заготовки – 50 мм;
цена – 7370 р.

Плюсы:

стоимость;
качество сборки;
размер;
удобство использования;
тихая работа.

Минусы:

плохая защита;
нет фиксаторов для бесштифтовых пилок.

Dremel Moto-Saw (MS20-1/5)

Лобзик для формирования фигурных элементов из пластиковых, металлических и деревянных заготовок. Эффективно пилит листы, имеющие толщину до 18 мм. Устройство действует в стационарном и ручном режимах. На подошве располагается градуированная шкала, увеличивающая точность выполняемых задач.

Характеристики:

используемая мощность – 70 Вт;
назначение – пластик, дерево, металл;
размер (ДхШ) – 330х315 мм;
скорость пилы – 2250 ходов/мин;
вес – 1,2 кг;
промежуток между корпусом и полотном – 250 мм;
напряжение питания – 220 В;
расстояние хода пилки – 8 мм;
число скоростей – 1;
толщина заготовки – 18 мм;
цена – 7999 р.

Плюсы:

качество работы;
использование в стационарном и мобильном виде;
низкий показатель шума;
хорошая фиксация пил;
удобство эксплуатации.

Минусы:

заметная вибрация;
совместимость только с фирменными пилками;
неудобное крепление к столу.

Топ-5 лучших инструментов

Модельный ряд лобзиковых станков представлен различными видами, однако действительно достойных инструментов не так много. Ниже будут представлены 5 лучших стационарных лобзиков для быстрых и качественных работ.

JET JSS-16A 10000808MA

Станок мощностью в 90 Вт, его основное предназначение заключается в работах по дому, даче. Устройство имеет 1600 оборотов в минуту, которые плюс ко всему можно регулировать, что очень удобно. В основном прибор предназначен для резьбы по дереву, максимальная глубина пропила составляет 5 см. Такой станок имеется вес в 13 кг.

Stalex SS-16EW 387005

Отличный прибор для распиливания деревянных конструкций. Инструмент предназначен для бытовых целей, т.к. мощность составляет 90 Вт. Число оборотов в минуту — 1500, регулировать нельзя, что значительно усложняет работу. Но плюсом является то, что можно менять угол наклона стационарного инструмента. Вес инструмента — 14 кг.

Ryobi RSW1240G 5133002860

Удобный стационарный лобзик, который действительно стоит своих денег. Во-первых, весит немного, всего лишь 10 кг, что хорошо для стационарного станка. Во-вторых, мощность 125 Вт, работа более длительная и эффективная. В-третьих, число ходов — 1700 в минуту, поэтому распил будет качественным и аккуратным. Пилит как дерево, так и небольшие металлические конструкции.

Энкор Корвет-87 90870

Бюджетный вариант для декоративного распила, толщина пилки — 0,25 мм. Мощность станка — 85 Вт. Число ходов в минуту составляет 1400, которые можно регулировать. Также можно менять угол наклона, чтобы делать более красивый и аккуратный распил. Вес прибора — 7,5 кг.

JET JWSS-22B 727200BM

Очень мощный прибор, предназначенный для более профессиональных работ. Мощность составляет 300 Вт, число ходов в минуту — 1550. Удобным является то, что пилить можно под углом как влево, так и вправо. К дополнительным функциям относятся автоматический сдув опилок, а также подсветка рабочего места. Весит агрегат 31 кг. Устройство дорогое, но денег своих стоит.

Подводя итог, можно сделать вывод, что стационарный лобзик — это необходимая вещь для профессиональных мастеров, обычный человек может обойтись без него. Но если и приобретать инструмент, нужно учитывать все характеристики, а также ознакомиться с лучшими в модельном ряду, чтобы лобзиковый станок прослужил долго и не сломался.

Что еще нужно знать?

У любого прибора имеются дополнительные приспособления. Они позволяют весь процесс сделать более точным и упростить что-то. Считается, распил лобзиком фанеры – это самый простой процесс, так как материал не имеет большой толщины. Иногда требуется распиливать маленькие детали. Как ровно пилить лобзиком фанеру? Это будет упрощено при наличии специального стола. Он в основном идет с этим электрическим инструментом, хотя многие его создают после приобретения самостоятельно.

Применение струбцины необходимо всегда. Это же касается и стола – его крепят при помощи такой установки. Но процесс распила происходит в обратную сторону. А вот движение производится не электрооборудованием, а именно деталью. Специалисты считают, что так линии получаются точными и правильными.

Многие новички могут сталкиваться с такой проблемой, как зажим пилы. Но как с этим справляться? Часто многие применяют сменную пластину. Это относится к дополнительным инструментам. При этом материал для создания такой составляющей берется самый различный. А фиксация ее происходит к подошве электроустановки. И уже с применением таких составляющих, как направляющая шина и адаптер, получается точная линия.

Иногда при распиливании материал начинает нагреваться, и процесс будет просто тормозиться. В такой ситуации потребуется охлаждать материал. Для этого применяют простую холодную воду. Она фиксируется на опорной подошве. Часто у людей возникает вопрос о том, как ровно пилить лобзиком ламинат. Все знают, что это дерево, по этой причине к нему применяется тот же принцип. В процессе укладки ламинатной доски именно такой инструмент помогает сделать процесс более простым.

Лучше распил делать с тыльной стороны, и берется для этого самая маленькая пила. Это помогает избежать деформации по линии среза. Именно с металлическими деталями происходит нагревание. Тут нужна холодная жидкость, а для инструмента – машинное масло. Для создания линии отреза любой формы берется самая тонкая пила. Еще одно дополнение – это кругорез. Перед его установкой проделывают по центру отверстие.

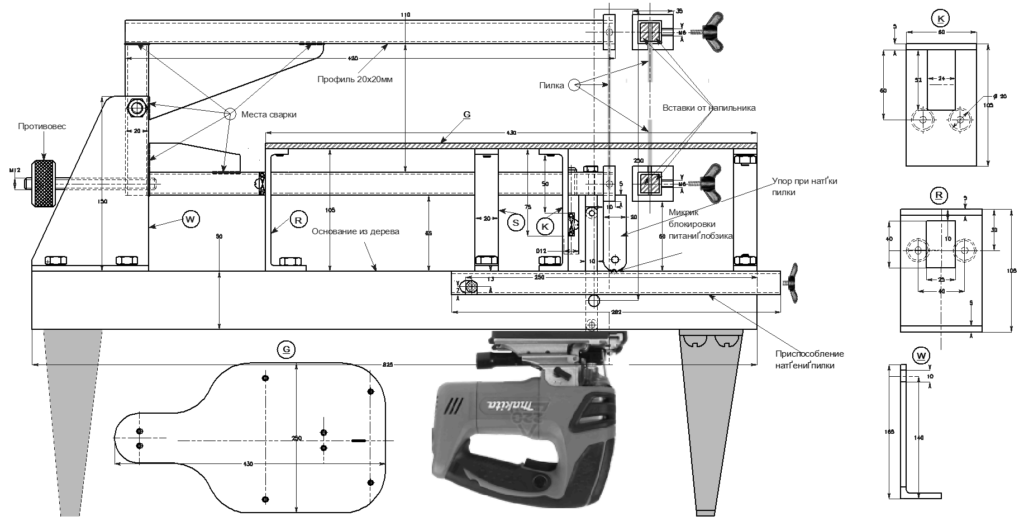

Как сделать простой лобзиковый станок из электрического лобзика и фанеры своими руками

Обычный ручной электролобзик проще всего переделать в стационарный. Своими руками понадобится изготовить удобный стол, после чего останется только закрепить на нем инструмент. Алгоритм выглядит так:

Из листа фанеры вырезают два прямоугольника — крышку и основание будущего стола. Поверхности заготовок обрабатывают наждачной бумагой, чтобы добиться идеальной гладкости.
Ручной электролобзик замеряют от верхней части до подошвы. После этого из фанеры выпиливают две одинаковые стойки и прикручивают их к основанию.
С ручного электролобзика снимают подошву, прикладывают к фанерной крышке и просверливают в ней монтажные отверстия для крепления. Также проделывают щель для хода пильного полотна. Подошву устанавливают обратно, прикладывают крышку из фанеры к инструменту и скрепляют две части между собой. Болты нужно закрутить в подготовленные монтажные отверстия так, чтобы ручной электролобзик не качался. Крышку с инструментом опускают на основание со стойками и закрепляют винтами.

На данном этапе лобзиковый станок из ручного электролобзика своими руками фактически готов к работе. Конструкцию остается закрепить на столешнице в мастерской при помощи струбцины.

Как сделать станок из швейной машинки?

Из швейной машинки получается отличный лобзиковый станок, которые снабжен регулятором перемещения пилки. Сделать его нетрудно, если придерживаться такой инструкции:

Из нижней части машинки демонтируют механизм плетения нити. В некоторых моделях он может размещаться в другом месте.
Для демонтажа данного узла необходимо вынуть несколько болтов, после чего снять шплинт и приводной вал.
Откручивается верхняя защитная панель. После этого паз, по которому перемещается швейная игла, необходимо расширить под параметры пилки.
Сам режущий элемент также немного видоизменяется. Его подрезают согласно длине швейной иглы.
Делать переходник для установки режущего элемента необязательно. Вместо этого, можно немного сточить верхние резцы и обработать нижнюю зону полотна.
Пилочку вставляют в иглодержатель и начинают работу.

Все представленные варианты изготовления лобзиковых станков очень удачны. Полученные агрегаты отличаются высокой продуктивностью труда, а смастерить их совсем нетрудно. В зависимости от своих умений, каждый мастер сможет выбрать лучшую модель самодельного оборудования.

Самодельный лобзик из ручного инструмента

Не у всех имеется стационарный лобзик, т.к. этот прибор больше предназначен для художественного разрезания, чем для обычного распила. Поэтому стационарный лобзик можно сделать своими руками, если имеется электролобзик. Для этого потребуются следующие материалы:

электролобзик;
лист ДСП (3 шт), можно взять любую деревянную плиту (размер должен превышать размер лобзика примерно в 2 раза);
саморезы для сборки деревянной плиты;
пружина;
труба, которая будет использоваться в качестве рукоятки;
плоские шайбы (4 шт);
болты для шайб и соединений;
шуруповерт;
дрель.

После того, как все материалы есть в наличие, можно начинать собирать стационарный лобзик. Ниже представлена пошаговая инструкция:

Деревянные плиты необходимо соединить в форме буквы «П» при помощи саморезов.
Снять подошву электролобзика, поместить ее в центре и сделать разметки будущих отверстий для крепежа лобзика.
После того, как проделаны отверстия для крепежа лобзика, необходимо сделать еще одно более широкое отверстие для пилки.
С обратной стороны (т.е. под деревянными плитами в форме буквы «П») прикрепить лобзик при помощи болтов.
Затем необходимо собрать рукоятку при помощи трубы, плоских шайб и болтов. Такую рукоятку еще называют «стойка со стрелой».
Чтобы пилка держалась, необходимо собрать крепеж на рукоятке при помощи шайб, болтов.
Стойку со стрелой необходимо прикрепить к пружине. Она должна быть натянута так, чтобы было высокое звучание (как на гитаре).
Настольный лобзик собран и готов к выполнению работ.

Самостоятельная сборка инструмента — это отличный вариант для тех, кто не хочет тратить деньги на покупку нового инструмента, если в дальнейшем он ему больше не понадобится.

Основные характеристики лобзика

Помните, что любой вариант должен соблюдать установленные параметры:

Оптимальный размер рабочей поверхности или стола должен находиться в пределах между 30 и 40 сантиметров. Меньший размер не удобен для обработки деталей, больший – представляет промышленные образцы;
Мощность привода приравнивается к 150 Ватам. Эта самая реальная величина, способная принадлежать сооружению, сделанному в домашних условиях;
Усилие вращения, которым наделяется пила, передается при помощи специального механизма. У него сложное название – кривошипно-шатунный механизм. Его основная задача изменить вращение на специальное возвратно-поступательное движение;
У пилки есть определенный лимит колебаний в одну минуту. Этот показатель должен находиться между 800 и одной тысячей движений в минуту;
Пилки для лобзикового станка имеют ряд особенностей. У пилки также есть лимит движений по вертикали – он не должен превышать пяти сантиметров;
У большинства моделей есть функция контроля скорости, это позволяет выполнять работы более качественно и приспосабливаться под разные технические качества материала, с которым происходит взаимодействие;
У лобзика есть лимит по параметрам материала, с которым осуществляется работа. Так ручной лобзик должен работать с пластиком и деревом, чьи параметры не превышают десяти сантиметров в толщину, а длина изделия не является больше показателя в тридцать пять сантиметров;
Для каждого материала (будь то пластмасса или древесина) используется своя пила. Ширина пилы в среднем может варьироваться в диапазоне от двух до десяти миллиметром;
Плавность работы обеспечивает механизм натяжения.
