Станок из швейной машины – дарим вторую жизнь старым инструментам!
Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.
Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!
Опубликовано Апрель 9, 2015 at 10:42 пп by Михаил Зеркалов / 17 комментариев
До этого электролобзик использовал только на черновых участках раскроя или для резки листового материала. Большими пилками несколько раз работал и каждый раз задавался вопросом зачем они вообще нужны, если их всегда уводит прилично. Но если электролобзик поставить в стол, то его функционал существенно возрастает. Лобзик оказывается может заменить (насколько это возможно) циркулярку, ленточную пилу, шлифовальный станок для деликатных работ. Конструкцию подсмотрел в блоге у markellov. за что ему большое спасибо! Свой вариант я разместил на складном верстаке. Размер стола 36х36 см. Сам стол из фанеры 12 мм. Станок полностью разбирается и убирается в шкаф. Направляющая фиксируется 2-мя винтами-барашками.
Бруски под столом для фиксации всего приспособления к верстаку, а также позволяют разместить крепёж для суппорта верхней направляющей.

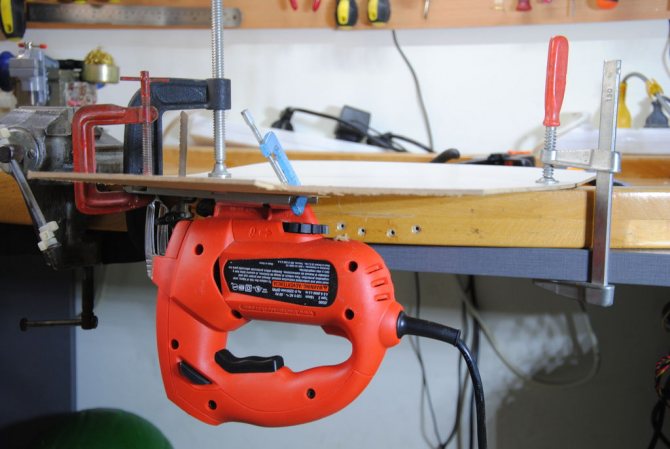

Лобзик к столу фиксируется одним лишь винтом. Для этого в дубовом бруске выбрал четверть на толщину платформы. В другом бруске четверть сделал под углом больше 90 градусов и платформа заходит в него клином поэтому смещение во время работы во всех 4-х направлениях исключены.
В сети видел чумовой по качеству исполнения стол, но для этого надо очень и очень постараться. Есть также и готовое решение у буржуев, но я так понял это скорее всего для совсем уж каких-то мелких работ. Кронштейн верхней направляющей регулируется по высоте для работы разными полотнами. Долго думал, как сделать его с высокой степенью жёсткости и в то же время избежать его громоздкости. Поскольку само приспособление не имеет боковых стенок, которые могли бы послужить суппортом для кронштейна, то пришлось немного повозиться. Сосновый брусок в центре, к нему прикручен Т-образный стальной профиль и всё это обклеено фанерой 12 мм, которая обеспечивает жёсткость верхней направляющей. Вот что в итоге получилось.
Работать длинными полотнами без увода в сторону позволяет узел фиксации края полотна, как в ленточной пиле. Вариант с подшипниками изначально казался мне наиболее работоспособным, но потом все же выбрал вариант с дубовыми направляющими. На широких полотнах как у ленточных пил применение подшипников более оправдано, а тут удобнее регулировать зазор между полотном двигая вот такие вставки.
Получился довольно компактный станок для небольших распиловочных работ. Теперь и кабриоли можно резать. Высота пропила зависит от длины полотна.
Распил небольших частей древесины выполняют лобзиком. Устройство имеет небольшие размеры и обычно имеет электропривод. Заводские модели отличаются по своим характеристикам и по стоимости. При небольших объёмах обработки древесины есть смысл изготовить лобзиковый станок самостоятельно, из подручных средств. Для этого нужно несколько заводских деталей.
Особенности настольного лобзика
Применение ручного лобзика подразумевает, что стационарно закрепляется заготовка, а пиление осуществляется ручным перемещением лобзика. Качество пропила в этом случае полностью зависит от «твердости руки» и навыков мастера: точности линии, угла введения пилки и т.д. Настольный лобзик изменяет картину процесса: электрический лобзик закрепляется стационарно в вертикальном положении снизу стола, а заготовка перемещается по поверхности стола только направляемая руками.
Схема устройства электрического лобзика.
В таком случае, во-первых, облегчается процесс пиления физически; во-вторых, повышается качество распила за счет строгой вертикальности пилки и точности перемещения заготовки при использовании направляющих. Кроме того, расположение пилки в направлении вверх позволяет уменьшить риск сколов поверхности на границах пропила. Пилка обладает стабильностью перемещения за счет использования механизмов, позволяющих обеспечивать ее натяжение и точную ориентацию. Лобзик надежно крепится на достаточно массивной и прочной станине, что устраняет нежелательные колебания и движения инструмента.
В общем случае настольный лобзик представляет собой стационарный станок. Его конструкция включает в себя стол с закрепленным на нем электрическим лобзиком, а также систему направления и натяжения пилки и систему крепления и направления заготовки. Простота конструкции позволяет сделать стол своими руками. Размер стола выбирается исходя из размеров обрабатываемых заготовок и деталей. Для установки листов значительных размеров (например, ДСП) могут предусматриваться дополнительные удлиняющие системы.
Электролобзик из швейной машинки своими руками
Из подручных средств, найденных у себя в гараже или приобретенных на металлоприемке, можно изготовить много полезных вещей и приспособлений для мастерской.
Например, в дело может пойти бабушкина швейная машинка, доставшаяся в наследство. Это отличный вариант для каких-нибудь самоделок.
Ну а поскольку речь в данной статье идет про станки, то и будем делать электролобзик, а точнее — настольный лобзиковый станок.
От самой швейной машинки потребуется только металлический корпус и заводской кривошипно-шатунный узел.
Остальные запчасти нам не понадобятся, но их можно приберечь для изготовления каких-либо других самодельных приспособлений.
Основные материалы, которые потребуются для изготовления лобзикового станка из швейной машинки:
- металлическая полоса;
- профильная труба (или уголок);
- листовой металл;
- подшипники;
- стальной круглый пруток;
- электродвигатель;
- крепеж — болты с гайками.
Шаг первый: изготовление станины.
Чтобы сделать раму, можно использовать разные подручные материалы — в принципе, для этого подойдет любой металлолом, который имеется в наличии.
В данном случае для изготовления станины лобзика из швейной машинки мастер использует отрезки прямоугольной профильной трубы и металлической полосы. Собираем станину. Фиксируем все элементы с помощью сварки.
Далее к станине нужно прикрепить электродвигатель и корпус швейной машинки. Соединяем их между собой с помощью ремня.
Шаг второй: изготовление держателя для пилки лобзика.
На следующем этапе займемся изготовлением еще одной важной детали — держателя для пилки. Сделать его очень просто
Потребуется стальной кругляк и болты. Отрезаем заготовку нужной длины. С одной из сторон сверлим в ней отверстие, с другой — вырезаем паз.
В том месте, где находится паз, необходимо просверлить по бокам отверстия и нарезать в них резьбу. Вкручиваем пару болтов, которые будут фиксировать хвостовую часть пилки.
После этого по центру кругляка надо просверлить еще одно отверстие, и также нарезаем в нем резьбу. В него вкручиваем болт, который будет фиксировать сам держатель на штоке швейной машины, который ходит вверх вниз.
Шаг третий: изготовление рабочего стола.
В идеале использовать листовой металл. Но поскольку материал этот не самый ходовой в домашнем хозяйстве, и у многих мастеров попросту может не быть его в наличии, то можно использовать что-нибудь другое — например, ЛДСП.
В данном случае мы остановимся на листовом металле. Вырезаем заготовку нужного размера.
Делаем разметку, и сверлим рядом друг с другом два отверстия. Обрабатываем напильником по металлу, чтобы получился паз для пилки. Крепим рабочий стол к верхней части рамы лобзикового станка.
Шаг четвертый: изготовление блока подшипников для пилки
Чтобы пилка электролобзика не гуляла в разные стороны в процессе распиловки заготовок, необходимо изготовить блок подшипников.
Отрезаем кусок металлической полосы. Привариваем к ней «уши» с отверстиями, устанавливаем болт с подшипником, и обвариваем. Потом привариваем еще два болта. Надеваем на них подшипники, и фиксируем гайками.
Блок подшипников состоит из одного упорного подшипника и двух прижимных (они находятся по бокам пилки).
Блок подшипников необходимо будет закрепить на конце Г-образной стойки, сваренной из двух отрезков профтрубы. А саму стойку привариваем к рабочему столу.
Шаг пятый: установка лобзикового станка
На последнем этапе останется только покрасить собранную конструкцию, и установить ее на верстаке или другом подходящем месте. Для крепления рамы мастер использует болты с гайками.
Подробно о том, как изготовить самодельный лобзиковый станок из швейной машинки, вы можете посмотреть на видео ниже.
Учитывая, что автор использовал детали, которые были у него под рукой, то конструкция получилась бюджетной — отличный эконом-вариант для домашней мастерской или гаража.
Работа по изготовлению деталей стола и сборка его
- Изготовление короба стола для тех, кто немного знаком со столярным делом, не составит особого труда. Из листа USB электрическим лобзиком по расчерченному на листе эскизу вырезать детали для изготовления станины. Собираем по чертежу короб.
- Сверлятся отверстия под крепления лобзика и вывода ножовочного полотна. Устанавливается электрический лобзик.
- Вымеряется центр по полотну, и к боковой части короба крепится направляющая кронштейна.
- Шток кронштейна, как показано на рисунке, имеет не отверстия для крепления, а прорези для изменения высоты его в соответствии с длиной используемого полотна.
Рассмотрим детальней изготовление кронштейна для направляющей режущей ножовочной пилы:
- Делаем колено (вертикальный рычаг), которое крепится в направляющую с прорезями для перемещения кронштейна по высоте и выборкой верхней части для соединения второй части детали.
- Горизонтальный рычаг состоит из бруса с шипом в одном конце для соединения с вертикальным рычагом и блоком направляющей для центровки ножовочного полотна.
- Соединяем все детали в блок и делаем четкую подгонку оснастки, чтобы движение режущего полотна имело свободный легкий ход.
Собранный верстак для работы электролобзиком проверяют в работе с различными материалами. В случае выявления каких-либо недостатков в конструкции, их устраняют.
Для выполнения разреза материала с различной плотностью и вязкостью применяют определенные полотна для каждого вида. Кроме того, выбирается оптимальная скорость движения инструмента, чтобы исключить перегрев полотна.
Лобзиковый станок из электролобзика
необходимый инструмент
- Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
- Пружина
- Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
- Электролобзик
- Плоские шайбы (4 шт)
- Болты для шайб и соединений
- Саморезы для сборки столешницы
Требуемые инструменты:
- Сварочный аппарат
- Болгарка с диском по металлу
- Шуруповерт
1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.
металлического элемента
6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе.
- Резка пенопласта своими руками
- Станок для гибки листового металла своими руками
- Простой станок для производства блоков своими руками
- Делаем стойку для дрели своими руками: инструкция, чертежи, видео
- Козлы для дров
- Как с помощью болгарки резать металл
- Домашняя мастерская
- Изготовление буровой установки своими руками
- Изготовление ручной или стационарной циркулярной пилы своими руками
- Чем и как просверлить плитку, чтобы она не треснула?
- Плюсы и минусы просекателя для профиля, обзор популярных моделей
- Как врезать мойку в столешницу кухни: правильный процесс установки своими руками
- Инструмент для прочистки канализационных труб
- Недостатки полипропиленовых труб в отоплении дома
- Как вязать арматуру для ленточного фундамента
- Как сделать кукольный домик своими руками
- Как правильно подключить и использовать зимний комплект для кондиционера
- Клей для пластика: обзор водостойких и термостойких средств
- Выбираем дюбеля для гипсокартона
- Какую терку нужно использовать для штукатурки
- 14 крутых и очень полезных насадок с aliexpress для дрели и шуруповерта!
- Конструкция и применение газовой мини-горелки
- Деревянные рамы для окон
- Ремонт электрооборудования на судах — оконцевание кабелей
- Аккумуляторный гвоздезабивной пистолет: обзор моделей и особенности выбора
С этим читают
- Резка пенопласта своими руками
- Станок для гибки листового металла своими руками
- Простой станок для производства блоков своими руками
- Делаем стойку для дрели своими руками: инструкция, чертежи, видео
- Козлы для дров
- Как с помощью болгарки резать металл
- Домашняя мастерская
- Изготовление буровой установки своими руками
- Изготовление ручной или стационарной циркулярной пилы своими руками
- Чем и как просверлить плитку, чтобы она не треснула?
Устройство и характеристики стандартного станка
Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.
Конструкция состоит из следующих деталей:
- Пилки.
- Кривошипно-шатунного узла.
- Привода.
- Устройства для натяжения пилки.
- Рабочего стола или станины.
- Дополнительно могут присутствовать вспомогательные механизмы.
Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.
Средние характеристики заводских станков:
- Размера стола колеблется в пределах от 30 до 40 см. Это оптимальный размер.
- Привод имеет мощность около 150 Вт. Это достижимая величина для самодельного устройства.
- Вращательное движение в возвратно-поступательное преобразует кривошипно-шатунный механизм. Дальше усилие передаётся на пилу.
- Пилка имеет частоту колебания от 800 до 1 тыс. в минуту. По вертикали амплитуда движения обычно не превышает 5 см. В некоторых моделях присутствует регулировка скорости движения, что позволяет подстроиться под свойства материала.
- Ручной ленточный лобзик позволяет работать с пластиком и древесиной не более 10 см в толщину. Длина деталей не должна превышать 35 см.
- Существует много видов пил, которые меняют в зависимости от обрабатываемого материала. Ширина пилки колеблется от 2 до 10 мм.
- Равномерную работу пилке обеспечивает её механизм натяжения. Он состоит из винтовых или рессорных пружин.
Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.
В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.
Столик для лобзикового станка из ДСП
Для изготовления этого лобзикового стола вы должны иметь определенный столярный навык, так как при соединении его царг с ножками, должно производиться в шип-паз. Сам шип-паз можно поменять на соединение с использованием шкантов, столярного клея и саморезов. Крышку станка необходимо сделать подъемной, для облегчения доступа к инструменту при его замене. Чтобы станок был многофункциональным, в нем необходимо предусмотреть место для монтажа фрезерной ручной машинки.
Стол собирается из таких материалов:
- брусок 80 на 80 миллиметров;
- брусок 40 на 80 миллиметров;
- ламинированная фанера или ЛДСП размерами 900 на 900 миллиметров.
Отмерьте расстояние между ножками, оно должно составлять от 60 до 70 сантиметров. Бруски для проножек и царг получатся, если продольно распилить брусья 80 на 80 миллиметров. Высоту самих ножек вы на свое усмотрение можете подобрать сами, все зависит от того, насколько будет вам удобно выполнять работы на станке.
На каждом торце проножек и царг необходимо высверлить по два отверстия для шкантов. Такие же отверстия необходимо сделать на боковинах ножек. Обмажьте шканты клеем на половину их длины и вставляйте в торцы. После этого соберите полностью каркас. Он получится неразборной. После проверки и возможных исправлений он стягивается намертво.
Все поверхности в местах контактов до сборки необходимо промазать клеем. Используйте саморезы для дополнительной прочности конструкции, которые необходимо ввинчивать через отверстия заранее для них подготовленные.
Крышку необходимо крепить к одной из царг с помощью петель, для этого в ней надо проделать прорезь для облегчения снятия и установки лобзика. В столешнице с тыльной стороны необходимо прикрутить две планки с заранее выбранной четвертью, в которую должна войти подошва электроинструмента.
В планках необходимо выполнить отверстия, в которые затем необходимо установить болты или прижимные винты. Лобзик, закрепленный под столешницей, сможет распиливать более толстый материал, если для его подошвы будет выполнено углубление в крышке. Проще всего это углубление выполнить с помощью фрезерной машинки.
Стол в результате получится очень простой и просторный, поэтому необходимую прочность его крышке может обеспечить большая толщина ЛДСП или фанеры. Используйте листы от 20 миллиметров и более толстые.
Как сделать лобзиковый станок из электролобзика своими руками
Для того чтобы не тратить деньги на приобретение стационарного лобзикового станка, его можно изготовить самостоятельно. Для этого не потребуется большое количество материала и применение специального инструмента. В необходимый перечень инструментов и материалов входят:
- ручной электрический лобзик;
- лист фанеры;
- шариковые подшипники;
- крепежные метизы;
- дрель с набором сверл;
- клей;
- гаечные ключи и отвертка.
Чтобы сделать лобзиковый станок в домашних условиях необходимо выполнить следующий алгоритм действий:
- На лист фанеры установить деревянные бруски для улучшения прочностных качеств станка и зафиксировать их шурупами.
- К брускам прикрепить доски, которые будут служить боковыми гранями будущего станка. Закрепить их тоже лучше при помощи шурупов.
- Отмерив и разметив середину рабочего стола закрепить на ней опорную поверхность электролобзика.
- Отмерив, место выхода пильного полотна просверлить сквозное отверстие в рабочем столе.
- Соединить лобзик с опорной поверхностью. Затем установить пильное полотно.
- Из листа фанеры вырезать заготовку размерами 40х100 мм. На одном конце высверлить отверстия для установки осей подшипников.

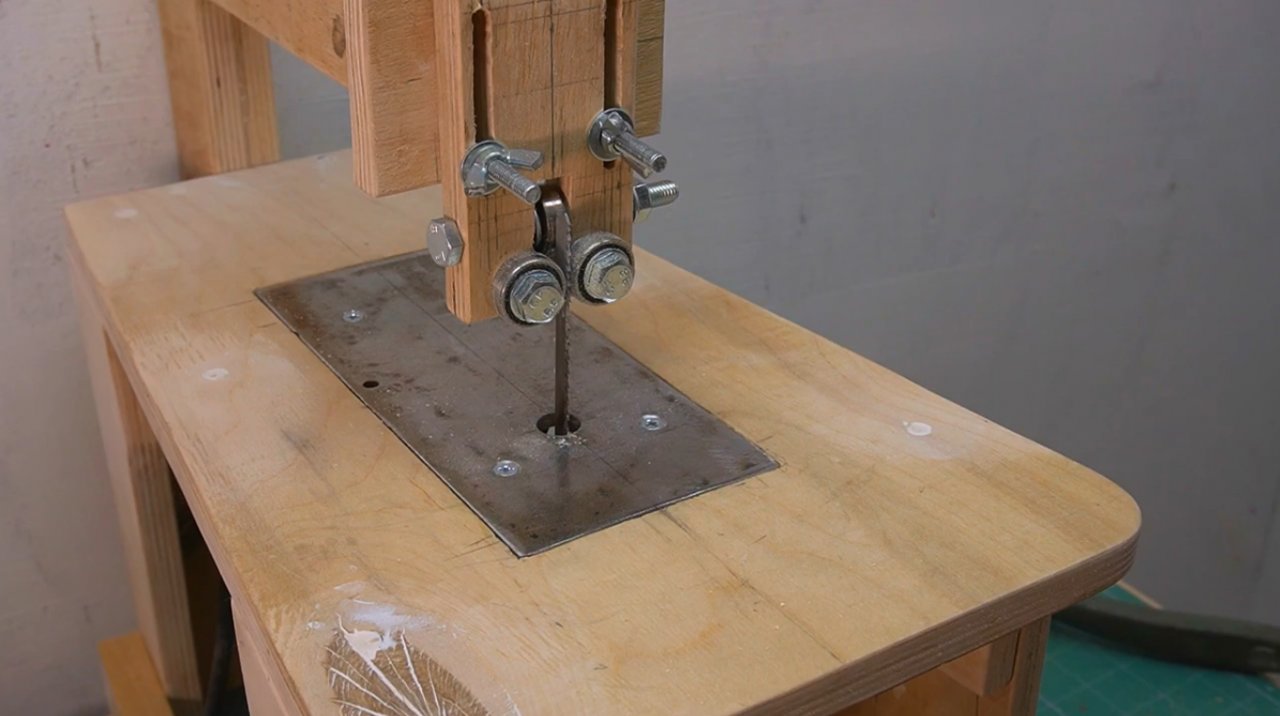

- Установив в качестве проставок шайбы, зафиксировать шариковые подшипники. Расстояние между ними должно равняться толщине пильного полотна.
- Между подшипников приклеить нерабочее пильное полотно электролобзика. Это необходимо для фиксации рабочей пилки в другой плоскости.
- Из двух брусков собрать станину стационарного лобзика. Скрепить их лучше при помощи металлического уголка. Затем, на одном из концов стрелы зафиксировать заготовку с подшипниками.
- Установить станину на место, прикрутив ее шурупами.
После этого можно подключать станок к сети и начинать работу.
Посмотрев видео можно ознакомиться с нюансами изготовления самодельного стационарного станка из электролобзика и посмотреть его в работе.
Устройство и характеристики стандартного станка
Лобзик в заводском выполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой ценой. Стационарные же устройства стоят недешево, но обеспечивают подабающий комфорт при обработке древесной породы. Набор компонент в устройстве в основном однообразный для всех.
Конструкция состоит из последующих деталей:
Деталь для обработки ложат на десктоп. От его размеров зависит величина обрабатываемой детали. Некие модели имеют поворотный стол, что упрощает работу с деталью — улучшается видимость. Наличие градуировки упрощает разметку материала.
САМЫЙ ДЕШМАНСКИЙ И ПРОСТОЙ ВАРИАНТ! Ленточная Пила из Лобзика #DIY
Средние свойства промышленных станков:
- Размера стола колеблется в границах от 30 до 40 см. Это лучший размер.
- Привод имеет мощность около 150 Вт. Это достижимая величина для самодельного устройства.
- Вращательное движение в возвратно-поступательное конвертирует кривошипно-шатунный механизм. Далее усилие передаётся на пилу.
- Пилка имеет частоту колебания от 800 до 1 тыс. за минуту. По вертикали амплитуда движения обычно не превосходит 5 см. В неких моделях находится регулировка скорости движения, что позволяет подстроиться под характеристики материала.
- Ручной ленточный лобзик позволяет работать с пластиком и древесной породой менее 10 см в толщину. Длина деталей не должна превосходить 35 см.
- Существует много видов пил, которые меняют зависимо от обрабатываемого материала. Ширина пилки колеблется от 2 до 10 мм.
- Равномерную работу пилке обеспечивает её механизм натяжения. Он состоит из винтообразных либо рессорных пружин.
Модели спец предназначения могут иметь конструктивно другие свойства. Есть спецификации маленьких размеров, для обработки малеханьких деталей. Равно как и модели огромных размеров тоже выпускает индустрия для розничной реализации. Но такие варианты будут отличаться высочайшей ценой.
Общие сведения
Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.
Область применения станка и принцип действия
Главными конструкционными элементами можно назвать:
- Раму с натянутой пилкой.
- Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
- Станина и рабочий стол.
Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.
Достоинства
Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.
Более того, достоинствами лобзиковых станков перед ручными инструментами будет:
- Более эффективный контроль (визуальный) за точностью и направлением реза.
- Возможность применения направляющих элементов.
- Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
- Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.
Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому что станок будет расположен соответствующей для этого плоскостью.
Базовая конструкция и чертежи
Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.
По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.
Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна с устройством натяжения.
Есть два варианта конструкций натяжного устройства:
- Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления пилочного полотна.
- Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.
И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный в техническом плане.
Какие еще типы станков можно сделать?
Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.
Токарно-фрезерный
Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:
- Станины.
- Электродвигателя для вращения передней бабки.
- Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.
С копиром
Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.
Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.
Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.
Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.
Мини
Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.
Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.
Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.
Из электродрели
Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.
Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.
На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.
Из мотора стиральной машины
Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.
При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:
Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.
Небольшое усложнение конструкции
Можно сделать немного более сложный стол своими руками. Для этого делается станина из трех панелей ДСП толщиной 12-15 мм (две боковины размером 50х80 см и задняя панель размером 70х80 см). Конструкция собирается с помощью деревянного бруска или мебельных уголков. Внизу целесообразно сделать упрочняющую перемычку из деревянного бруска. Впереди станина не закрывается для обеспечения доступа к пусковой кнопке.
Верхняя панель из листа фанеры толщиной 10-12 мм и размером 70х100 см комплектуется лобзиком аналогично простейшей конструкции. Для устранения колебания пилки во время резания предусматривается простейшая система стабилизации. Пилка пропускается между двумя подшипниками диаметром 10-12 мм. Подшипники крепятся на кронштейн из стальной полосы, которые, в свою очередь, закрепляются на столешнице. На столешнице можно установить направляющие и ограничивающие рейки из деревянного бруска или алюминиевого профиля. Крепление их к краям столешницы лучше осуществлять струбцинами, что даст возможность перемещению их вдоль стола. Для точного перемещения на торцах столешницы можно закрепить шкалу от рулетки.
