Настройка карбюратора мотоблока нева

Особенности регулировки карбюратора Каскад типа КМБ-5

  • Из поплавковой полости нужно убрать весь бензин.
  • Подаем воздушную смесь через штуцер подачи топлива.

Подтверждением правильной регулировки есть беспрепятственная подача воздуха в рабочем состоянии мотоблока и остановка продувки при переворачивании детали.

Регулировка карбюратора К-60 мотоблока Каскад

  1. Устанавливаем дроссельную заслонку таким образом, чтобы у нас вышла щель между ее основанием и воздуховодом в 2 – 2,5 мм.
  2. Зажимаем винты карбюратора.
  3. Выворачиваем винты обратно только в 0,5 – 1 оборот.
  4. В течение 5 минут прогреваем движок.
  5. Во время отворачивания регулировочного винта ждем уменьшения частоты оборотов мотора.
  6. Снижаем частоту вращения и плавно закручиваем винт до оптимального состояния.

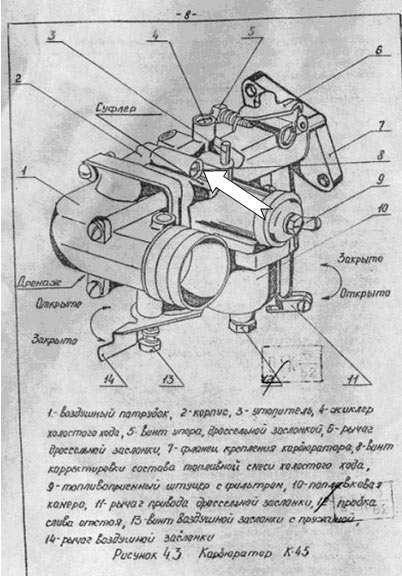

Регулирование карбюратора К-45

Суть в принципе такая же, как и в предыдущих моделях:

  1. Нам нужно добиться уменьшения частоты оборотов движка, управляя винтом упора дроссельной заслонки.
  2. Далее нужно определить максимальное значение оборотов с помощью винта для корректировки топливной смеси на холостом ходу.
  3. После выворачиваем винт обратно где-то на четвертую часть от достигнутого положения.

Такие манипуляции позволят работать мотору бесперебойно, устойчиво и без резких остановок.

Важно помнить о том, что для каждой модели есть своя настройка нормальной работы всех деталей. Чтобы качественно произвести ремонт своими руками, обязательно придерживайтесь всех указаний в инструкции производителя

Если же ее у вас нет, тогда стоит быть предельно внимательным при починке. Тем, кто не обладает специальными знаниями по сборке и ремонту такого технического оборудования лучше обратиться к специалистам в сервисный центр. Это поможет вам избежать многих проблем, а профессионалы быстро смогут все наладить.

Доставка по Москве

Для заказов в Москве мы предлагаем следующие варианты поставки.

  • Самовывоз . Возможен для товаров, которые есть в на нашем складе по адресу Ильменский проезд 7А стр.8 или по предварительному заказу.
  • Доставка курьером . Цена — 350 рублей . Доставка на следующий день рабочий день после оформления заказа

Бесплатная доставка в пределах МКАД доступна при сумме заказа свыше 5000 рублей

Доставка за МКАД и по Московской области

  • Доставка в пределах 5 км от МКАД — 500 рублей
  • 500 рублей +40 рублей за километр
  • Доставка в пределах 5 км от МКАД — бесплатно
  • Доставка свыше 5 км от МКАД — +40 рублей за километр

Доставка нашим транспортом в соседние области согласуется дополнительно.

Доставка по России

  • При сумме заказа до 5000 рублей
  • Доставка Почтой России с оплатой при получении. Цена — 350 рублей (включает все почтовые расходы. Почтовая доставка недоступна при сумме заказа свыше 5000 рублей.
  • Доставка транспортной компанией . Осуществлятся только после полной оплаты заказа. Мы закажем забор груза силами любой транспортной компании по Вашему выбору. Мы работаем с большинством транспортных компаний в Москве. Оплата доставки по тарифам транспортных компаний.

При сумме заказа свыше 5000 рублей

Доставка транспортной компанией. Мы бесплатно доставим данный товар до терминала транспортной компании по Вашему выбору. Мы работаем с большинством транспортных компаний в Москве.

Основным узлом питания мотоблока является карбюратор. Он выполняет задачу подготовки топлива до необходимого уровня. Для его нормального функционирования регулярно проводится контроль нагрузки, проверка состояния исправности. Также много зависит от качества применяемого топлива и комплекта.

Требуется постоянно проверять двигатель Каскада

Как отрегулировать холостой ход

Настройку производить при открученном/ослабленном тросике газа. Проверяем тонкую тягу-пружинку на флажке карбюратора. Обычно она немного разогнута (рисунок 1) и может зацеплять флажок карбюратора при работе двигателя на «малых» оборотах.

Рисунок 1

Подгибаем как показано на рисунке 2.Рисунок 2

Откручиваем черный пластиковый винт (который подстраивает мин. обороты) так, чтоб он был утоплен в корпусе карбюратора, но запоминаем примерно его исходное положение.

Рисунок 3

Необходимо произвести нажатие пальцем на большое плечо тяги центробежного регулятора. Усилие должно быть направлено в сторону карбюратора.Рисунок 4

Удерживая палец, обращаем внимание на короткое плечо тяги центробежного регулятора. Видим, что загиб серебристой тяги-пружины в отверстии короткого плеча тяги центробежного регулятора находиться с краю отверстия и серебристая тяга пружина немного под натянута (пружинящая часть начинает немного растягиваться). Рисунок 5

Рисунок 5

Производим механические операции с коротким плечом тяги центробежного регулятора (подгибаем в сторону тяги-пружины), таким образом, чтобы при нажатии пальцем на большое плечо тяги центробежного регулятора, загиб серебристой тяги пружины в отверстии короткого плеча тяги центробежного регулятора находился примерно по центру отверстия(тяга имеет небольшой свободный ход, как-бы болтается).

Рисунок 6

Заводим двигатель, убираем ручку заслонки в положение открыто (передвигаем слева направо). Смотрим на поведение двигателя. Если обороты низкие и глохнет, то черным винтом на карбюраторе подстраиваем обороты.Рисунок 7

Если обороты так же остались повышенные, либо двигатель «подгазовывает», причиной этому может стать тонкая тяга-пружинка (ее упругость) на черной тяге,идущей к карбюратору.Проверить это можно «скинув» тонкую пружину-тягу с большого плеча тяги центробежного регулятора. Черный винт на карбюраторе возвращаем в примерно то положение которое было.Ручку заслонки ставим в положение закрыто (передвигаем влево). Ручку газа на двигателе держим в положении макс. обороты, заводим двигатель.Как-только завелся отпускаем ручку газа, ручку заслонки постепенно в положение открыто (вправо).

Черным винтом на карбюраторе добиваемся уверенных мин. оборотов. Если снова одеть тонкую тягу пружину и завести двигатель, то обороты скорее всего повысятся вот и причина. Решение- чуть удлинить тонкую тягу пружину.

Снова заводим, смотрим, слушаем двигатель. Черным винтом подстраиваем мин обороты. Устанавливаем тросик на место.

Источник

Правильный запуск мотоблока после зимы

Перед тем, как заводить мотоблок после продолжительного зимнего простоя, нужно тщательно его подготовить. В первую очередь необходимо вывезти технику из гаража и осмотреть ее – на металлических поверхностях сельхозагрегата не должно быть очагов коррозии, появление которых может быть спровоцировано высокой влажностью воздуха. В случае образования коррозии ее потребуется удалить, обработать проблемные места специальным преобразователем ржавчины и покрасить участки.

После этого потребуется:

  • слить старое топливо из бака, а также удалить старую смазку редуктора. Последний необходимо тщательно промыть и высушить. Далее потребуется залить свежее топливо и новое трансмиссионное масло;
  • промыть топливные трубки, убедиться, что они не потеряли свою герметичность и на их стенках не появились трещины;
  • снять все предусмотренные в конструкции фильтрующие элементы, тщательно промыть их в чистом бензине, высушить и установить обратно. Поврежденные фильтры необходимо заменить;
  • снять и разобрать карбюратор, продуть его сжатым воздухом или промыть бензином. После этого полностью сухие детали топливного узла нужно собрать и установить на место;
  • проверить приводные ремни – из-за высокой влажности на их поверхности могли появиться трещины – в этом случае элементы нужно немедленно заменить;
  • разобрать и осмотреть ЦПГ силового агрегата – если на стенках узла появились заусенцы или следы ржавчины, то их потребуется удалить;
  • выкрутить и проверить свечу – на ней не должно быть следов накипи и смолистых отложений. В противном случае свечу нужно очистить и высушить. После этого нужно провести вентиляцию двигателя, несколько раз резко потянув на себя трос стартера;
  • проверить зазор системы зажигания и заново выставить его, если он был нарушен;
  • осмотреть органы управления и убедиться в том, что тросики газа и тормоза натянуты так, как это требуется для работы;
  • снять, подзарядить и установить обратно аккумулятор, если он предусмотрен в конструкции мотоблока. На этом же этапе нужно проверить клеммы и контакты электрической проводки – на них не должно быть следов окисления;
  • проверить давление в шинах и подкачать их так, как указывает инструкция к мотоблоку;
  • осмотреть ходовую часть мотоблока и завернуть ослабленные болтовые крепления;
  • проверить механизм для подключения навесного и прицепного оборудования.

Только после всех перечисленных действий может быть произведен запуск мотоблока.

Чтобы завести сельхозагрегат с бензиновым мотором, необходимо:

  1. Полностью открыть кран для подачи бензина. В это же время рычаг подсоса горючего должен быть расположен в положении «Пуск», а рычаг сцепления – в положении «Отключено»;
  2. Выполнить прокачку ручным стартером, несколько раз резко потянув его трос на себя;
  3. Перевести рычаг зажигания в положение «Включено» и еще несколько раз потянуть на себя трос стартера;
  4. Как только двигатель используемого мотоблока будет запущен, потребуется быстро перевести рычаг подсоса горючего в положение «Работа».

Если в устройстве бензинового мотоблока предусмотрен электрический стартер, то оператору достаточно включить зажигание и нажать кнопку пуска двигателя.

Завести дизельный мотоблок немного сложнее.

Для этого потребуется:

  1. Открутить кран, предназначенный для подачи горючего, постепенно раскручивая от него каждое штатное соединение;
  2. Как только топливо дойдет до форсунки, нужно открыть все имеющиеся в конструкции краны и установить рычаг газа в среднее положение;
  3. Нажать и удерживать декомпрессор, пока горючее не прокачается к цилиндру;
  4. Отпустить декомпрессор и начать аккуратно тянуть его до тех пор, пока он не встанет в свое исходное положение;
  5. Снова нажать на декомпрессор и в тот же момент быстро потянуть на себя трос стартера.

После запуска силового агрегата нужно дать ему время для полного прогрева – на это может потребовать от 5 до 10 минут

Важно не поддавать мотоблок длительным высоким нагрузкам, так как после зимы его движущиеся детали должны успеть разогреться и покрыться сплошной маслянистой пленкой.

Регулировка карбюратора КМБ 5 на мотоблоке Каскад

Основным узлом питания мотоблока является карбюратор. Он выполняет задачу подготовки топлива до необходимого уровня.

Для его нормального функционирования регулярно проводится контроль нагрузки, проверка состояния исправности. Также много зависит от качества применяемого топлива и комплекта.

Требуется постоянно проверять двигатель Каскада

Особенности устройства карбюратора мотоблока

В роли мотоблока выступает мощный силовой агрегат небольшого размера, который имеет дополнительное оборудование, позволяющее выполнять разнообразные функции.

В основе подобной конструкции заложен бензиновый двигатель. Кстати, он может быть электрическим или дизельным.

В основные части входит карбюратор, выполняющий функцию воспламенения топлива.

В моноблоках часто установлены такие типы:

  1. Роторный. Данный тип встречается в двигателях с небольшой мощностью.
  2. Плунжерный. Состоит такой вид карбюраторов из множества элементов и идеально подходит для мощных моторов.

Процесс работы осуществим из-за наличия поршня, бака с топливом, трубки Венури, соединяющего фитинга и игл разнооборотистых.

В этом видео вы узнаете, как отремонтировать двигатель Каскада:

Само функционирование проходит таким образом:

  • движение поршня к вверху создает вакуум;
  • карбюратор впитывает воздух, проходящий под давлением через трубку Вентури;
  • образованное пространство без воздуха помогает топливу из бака попадать в двигатель, где оно проходит между иглами и поступает в гнездо выпускной трубки;
  • надавливание на рычаги газа открывает доступ к топливу, которое контролируется основной иглой.

Мотоблоки Каскад с карбюраторами КМБ 5 считаются облегченной моделью. В ней устанавливается данное устройство для оптимизации функциональности двигателя. Подробней можно узнать о мотоблоке Каскад и регулировке карбюратора КМБ 5 на видео.

Указания по эксплуатации карбюратора

Чтобы карбюратор КМБ 5 на мотоблоке Каскад долго функционировал, желательно использовать чистый бензин. Если устройство вышло из строя, и вы его отремонтировали, при сборке следует обрабатывать элементы бензином.

Важно! Не стоит использовать растворитель для обработки, так как он повреждает эластичность шайб и резиновых элементов. Не стоит использовать растворитель для работы с карбюратором

Не стоит использовать растворитель для работы с карбюратором

После ремонта или чистки сборку необходимо проводить равномерно, таким образом, не произойдет изгибов и деформации деталей. Для прочистки мелких отверстий лучше использовать тонкую проволоку или иголку.

Поплавочная камера во время сборки должна быть герметична с корпусом. Перед началом использования нужно проверить воздушный фильтр агрегата и наличие протечек бензина.

Если проверка работоспособности проводится при температуре ниже 0, нужно пережать утопитель, до момента появления топлива.

Итак, проверка проведена, теперь нужно приоткрыть заслонку и запустить двигатель, после прогрева ее можно полностью открыть.

Подробное описание регулировки карбюратора

Бывают такие ситуации, когда мотор мотоблока начинает работать неравномерно. Для нормализации подобного процесса проводится регулировка устройства.

Многих интересует, как правильно отрегулировать карбюратор на мотоблоке? Данную процедуру рекомендуется проводить в весенний период, после долгого простоя устройства, или же осенью, после долгого использования мотоблока.

Рекомендации по эксплуатации

Для безотказного действия данного узла очень важно качество топлива. Нормальное функционирование механизма возможно только при использовании качественного и чистого топлива

Требуется вовремя менять фильтр, чистить отстойник.

Среди основных рекомендаций есть и ещё момент – содержание узлов и механизмов данного узла в порядке. Требуется удалять грязь, продукты горения, регулярно делать продувку воздухом, подаваемым под давлением, чтобы устранить пыль. Периодически следует снимать деталь и промывать её бензином.

Для нормальной работы карбюраторного двигателя важно, чтобы соотношение воздуха с бензином было в пределах 15:1. Однако завести остывший мотор с таким составом смеси просто не получится

Помогает в этом деле дроссельная заслонка, которая позволяет обогатить топливо путём уменьшения притока воздуха в карбюратор. Регулировать её можно вручную, используя рычажок на корпусе. Запуск мотора при нормальных настройках следует выполнять без прогазовки.

После старта двигателя и прогрева следует прикрыть дроссельную заслонку, в противном случае расход топливной смеси будет очень большим

Важно следить за чистотой воздушного фильтра. Если он засорён, то подача воздуха не будет достаточной, что спровоцирует нестабильное функционирование мотора

Двигатель не сможет набрать оптимальные обороты или вовсе откажется работать.

Обычно эксплуатационный ресурс топливного узла идентичен периоду службы мотора до капремонта. После этого времени потребуется сменить механизм или разобрать его и заменить комплектующие. Покупая новый агрегат, рекомендуется проверить его корпус на предмет отсутствия трещин и дефектов. Нужно обследовать и дроссельную заслонку

Важно, чтобы она плавно открывалась и закрывалась

Особенности эксплуатации мотоблока после регулировки

Для продолжительной эксплуатации мотоблока важны не только знания того, как правильно настроить карбюратор, но и понимание того, как эксплуатировать технику после настройки.

Во-первых, потребуется контролировать работу мотора. От владельца потребуется определять любые помехи и неисправности по звуку работы двигателя. К примеру, скрипы при переключении передач свидетельствуют о растяжении троса сцепления. Чтобы не усугубить, следует прекратить хотя бы на 20 минут, чтобы трос вернулся в свое нормальное состояние.

Помимо этого, при эксплуатации необходимо:

Хорошо прогревать мотор мотоблока, давая ему поработать не менее 3 минут на холостом ходу;
Придерживаться последовательного переключения передач – не «перепрыгивать» между скоростями через одну;
Важно соблюдать дистанцию между границей огорода и обрабатываемой почвой – если плуг попадет на твердый утрамбованный участок, то это плохо отразиться на работе редуктора;
Не допускать снижения уровня бензина в баке ниже допустимой нормы. О ней можно узнать в инструкции по эксплуатации мотоблока.
Чтобы не нарушать стабильность работы редуктора, постоянно следите за уровнем моторного масла

Лучше долить его тогда, когда жидкости в баке будет наполовину от его объема.

Придерживаясь всех этих норм, у владельца мотоблока не возникнет трудностей сразу же после регулировки карбюратора.

Уход за карбюратором мотоблока

Предотвратить мотоблок от частых поломок или ремонтов получится лишь при тщательном слежении за работой механизма

Как уже выяснилось, важно проводить своевременную регулировку холостого хода. Кроме того, не забывайте чистить карбюратор, осматривать состояние деталей, для этого необходимо сначала их снять, возможно, им требуется полная замена

Например, часто изнашиваются прокладки. Из-за постоянного взаимодействия с топливной жидкостью, воздухом мотор сильно загрязняется. Сократить ручную чистку помогут фильтры, которые устанавливаются на агрегат. В этом случае очищать их придется по мере сильной загрязненности.

На состояние оборудования оказывает воздействие состав заливаемого топлива. Горючая жидкость низкого качества ухудшает функционирование, службу деталей, механизма в целом. Именно по этой причине мастера часто прибегают к замене или ремонту сельхозтехники. Приобрести новые запчасти можно на автомобильных рынках или в магазинах, где работают квалифицированные специалисты.

Отрегулировать устройство марки «Нева» достаточно легко даже своими руками. Главное, придерживаться вышеуказанных правил. Не будет лишним приобрести схему подсоединения каждой детали после ремонтных работ или настройки, так как неверная установка запчастей приведет к неисправности оборудования – оно просто не запустится. Старайтесь использовать качественное топливо, проводить регулировку вовремя, а также не нужно экономить на запчастях. Ведь работа всего механизма зависит от каждой детали.

В следующем видео вас ждут чистка и промывка карбюратора от мотоблока Нева Мб23.

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока, помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

  • поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
  • поплавковой металлической камеры с хромированными внутренними полостями;
  • дополнительной камеры, требуемой для смешивания горючего с воздухом;
  • конструкции распределения топлива, оборудованной диффузором;
  • регулируемой заслонки дросселя;
  • топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

Мотоблок «Каскад» – инструкция по ремонту двигателя.

Двигатель ДМ-1Д : 1 – пробка; 2 – крышка блока цилиндра; 3 – пробка-щуп; 4 – штифт; 5 – фильтр-отстойник; 6 – соединительный шланг; 7 – топливный кран; 8 – гайка; 9 – болт; 10 – хомут крепления бака; 11 – кронштейн; 12 – топливный бак; 13 – пробка; 14 – отверстие, 15 – высоковольтный провод; 16 – угольник свечи; 17 – свеча; 18 – резьбовая втулка; 19 – клапан; 20 – седло; 21 – глушитель; 22 – воздушный фильтр; 23 – патрубок; 24 – пружина клапана; 25 – клапанная пробка; 26 – прокладка; 27 – карбюратор; 28 – винт; 29 – рычаг воздушный; 30 – болт; 31 – плата карбюратора.

Разберем основные типы неполадок мотора нашего садового помощника.

Устройство мотоблока, схема двигателя

Устройство карбюратора мотоблока «Каскад» показано на рисунке 2.

Настройка (регулировка) карбюратора мотоблока «Каскад» выполняется по стандартной схеме:

  • двигатель должен прогреться;
  • далее положение дроссельной заслонки изменяется с помощью регулировочного винта;
  • после этого обороты холостого хода уменьшаются до минимума, оператор должен добиться равномерного звучания мотора;
  • далее максимальные и минимальные обороты двигателя регулируются три-четыре раза, пока звук не будет ровным и устойчивым при выбранном положении заслонки.

Зажигание мотоблока «Каскад»

Иногда проблема запуска и функционирования мотоблока кроется в самом зажигании. Регулировка зажигания мотоблока «Каскад» выполняется, исходя из типа двигателя. На каждый двигатель дается инструкция по эксплуатации, потому её необходимо детально изучить.

  • Механизм запуска двигателя – стартер – предназначен для раскрутки коленчатого вала.
  • Электронная система зажигания обеспечивает бесперебойное иcкрообразование на свече зажигания.

Основные рекомендации по регулировке/работе зажигания мотоблока «Каскад»:

  • используйте такие виды свечей зажигания BP6ЕS, BPR6ES(NGK) или NHSPLDF, так можно будет избежать появления нагара;
  • проводите ТО искроуловителя каждые 100 моточасов (очистку от сажи на сетчатом фильтре);
  • частота оборотов холостого хода для двигателей мотоблока «Каскад» составляет 1700 (+-150) оборотов в минуту.

Редуктор мотоблока «Каскад»

Редуктор механический, цепной. Сцепление и ступенчатая коробка передач относятся к базовым составляющим компонентам трансмиссии и нередко размещаются в специальном блоке.

Выходной вал усиленного редуктора располагается на подшипниках со значительным диаметром, которые устойчиво реагируют на механические повреждения и негативное влияние разного рода вибраций.

Рисунок 3. Схема редуктора «Каскад»

Сальники (манжеты) мотоблока «Каскад»

Сальники обеспечивают герметизацию двигателя, защищают от утечки моторного масла и устанавливаются в специальные места вращающихся частей мотора. Сальник устанавливается на вал и и рабочей кромкой плотно облегает рабочую поверхность вала. Сальник можно заменить самостоятельно.

Процесс замены очень прост:

  1. фрезы снимаются с вала и очищаются от грязи и пыли, затем снимаются болты крепления крышки, снимается сама крышка.
  2. После чего износившийся сальник снимается, на его место насаживается новый, а на разъем накладывается герметик.
  • Размеры сальников «Каскад»: 42/28/7 (вал 30 мм).
  • Подшипник редуктора мотоблока «Каскад» имеет размеры 941/20 (26*20*14 мм).
  • Сцепление мотоблока «Каскад» сухого типа. Механизм сцепления работает за счет натяжения ремней клиноременной передачи.

Ремни мотоблока «Каскад» — натяжение, размеры, натяжные ролики

У агрегата «Каскад» есть два типа ремней: переднего хода и заднего хода. Тип ремней переднего хода: А-1180 или А-1213 ГОСТ 1284; тип ремней заднего хода: А-1400. Значение «А» составляет 13 мм. Диаметр натяжных роликов: внешний — 92 мм, внутренний — 12 мм.

Источник

Возможные неисправности

К основным проблемам, которые возникают в процессе эксплуатации узла, можно отнести:

Подсос избыточного воздуха. В таком случае следует сменить прокладку между карбюратором и головкой блока. Возможно, проблема в недостаточно затянутых крепёжных гайках, но причиной может выступать и изношенный вал на дроссельной заслонке. Его потребуется сменить
Обратить внимание следует на отверстия, куда этот вал крепится. Бывает, что они изнашиваются, становятся разбитыми
В таком случае замене подлежит полностью всё устройство.
Переполнение поплавковой камеры, из-за чего излишки топлива поступают в камеру сгорания, или в ней проявляется недостаток горючего

В любом из случаев важно проверить запорную иголку, жиклёры и поплавок на предмет износа.
Недостаточное поступление горючего в карбюратор. Потребуется проверка состояния фильтра топлива и отстойника, шлангов для подачи бензина и самого бака

Если резервуар для горючего покрылся ржавчиной изнутри, то его нужно почистить при помощи каустической соды или заменить. Иначе сор будет по-прежнему поступать в систему, произойдёт засорение фильтров и основных каналов.
Превышение расхода бензина. Этот эффект может быть следствием неправильно настроенной системы подачи горючего. Устраняют проблему путём регулировки согласно рекомендациям из инструкции.

Иногда требуется полная разборка. Выполняется эта процедура в несколько этапов:

  • демонтаж. Проводится с головы двигателя;
  • удаление остатков топлива, которое может накапливать в поплавковой камере. Требуется слить его или вымокать губкой;
  • ревизия поплавкового штуцера. Если топливо капает очень медленно, то его нужно продуть воздухом при помощи компрессора;
  • прокрутка на 180° штуцера. Если манипуляция поможет перекрыть течь топлива из карбюратора, то это говорит, что бензиновый клапан ещё не изношен.

После всего требуется проверить жиклёры. Данная процедура включает:

  • откручивание и вынимание винтов, которые обеспечивают регулировку газа;
  • демонтаж верхней и нижней крышек корпуса;
  • промывку жиклёров, очистку топливного краника. Для этих целей нужно использовать керосин или бензин. Потребуется продувка воздухом из компрессора.

Важно: после всех манипуляций запчасти следует хорошо просушить, выложив на чистой ветоши на некоторое время. Сборку выполняют в обратном порядке

Если при капремонте обнаружились следы износа на корпусе, то деталь лучше заменить полностью на новую.

В чем заключается роль карбюратора мотоблока?

Мотоблок представляет собой мощный силовой агрегат, имеющий в своем арсенале большое количество навесного оборудования, которое позволяет ему выполнять много функций. Основу современного миниагрегата составляет двигатель, в основном бензиновый, хотя бывает также дизельный и электрический. Поскольку топливо не может воспламеняться без кислородного вмешательства применяется карбюратор.

Популярными стали 2 вида конструкций карбюратора мотоблока: роторные и плунжерные. Каждому виду присущи свои положительные и негативные моменты. Роторный карбюратор более простой по строению и чаще всего встречается в малых двигателях (от 12 до 15 куб. дюймов). Плунжерный карбюратор многоэлементный и лучше подходит для агрегатов большой мощности.

Процессу карбюрации в двигателе мотоблока способствуют такие детали:

  • поршень;
  • трубка Венури;
  • бензобак;
  • фитинг, служащий соединителем;
  • основная игла (игла высоких оборотов);
  • игла низких оборотов.

При движении поршня вверх происходит процесс создания вакуума ниже его, и карбюратор начинает впитывать воздух. Этот воздух перемещается по трубке Вентури, в узкой части его движение заметно ускоряется. Результатом таких процессов является вакуум, который способствует прохождению топлива из топливного впуска и передает его непосредственно в мотор. Горючее поступает из бензобака в мотор благодаря соединительному фитингу, после проходя вокруг основной иглы, затем через отверстие гнезда топливного впуска в трубку Вентури.

При давлении на рычаг газа игла низких оборотов отходит от топливного впуска, давая возможность поступать бензину, поток горючего после этого регулируется лишь движениями основной иглы.

Карбюратор для мотоблока: устройство и регулировка

Карбюратор для мотоблока выступает узлом системы питания. Его задача – оптимизировать топливо до получения нужного состава.

Карбюратор требует постоянного контроля нагрузок. Для его надлежащей работы нужна регулярная проверка и грамотная эксплуатация. Многое зависит от комплектации агрегата и качества используемого топлива.

Мотоблоки Нева МБ-1 и Нева МБ-2

Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:

  • Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
  • Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
  • Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
  • После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
  • При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
  • Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.

Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.

Мотоблоки Агро

Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:

  • Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
  • Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
  • Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
  • Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео.

Настраивать карбюратор мотоблока Агро нужно при появлении посторонних звуков со стороны мотора, а также при повышении объемов потребляемого топлива и образуемых выхлопных газов. Своевременная регулировка узла своими руками улучшит качество топлива, что приведет к повышению мощности и эффективности силового агрегата.

Первый пуск и обкатка мотоблока Нева МБ-2

Первый пуск необходимо производить придерживаясь следующей схемы:

  • убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
  • запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
  • проверьте уровень масла и топлива в баке;
  • так же проверьте места резьбовых соединений;
  • далее можно запускать двигатель, плавно повернув ручку зажигания;
  • время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

  • не работать на полном газу;
  • работать только на предварительно подготовленных почвах (не целине);
  • для культивации использовать только то количество фрез, что есть в комплекте;
  • мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
  • переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
