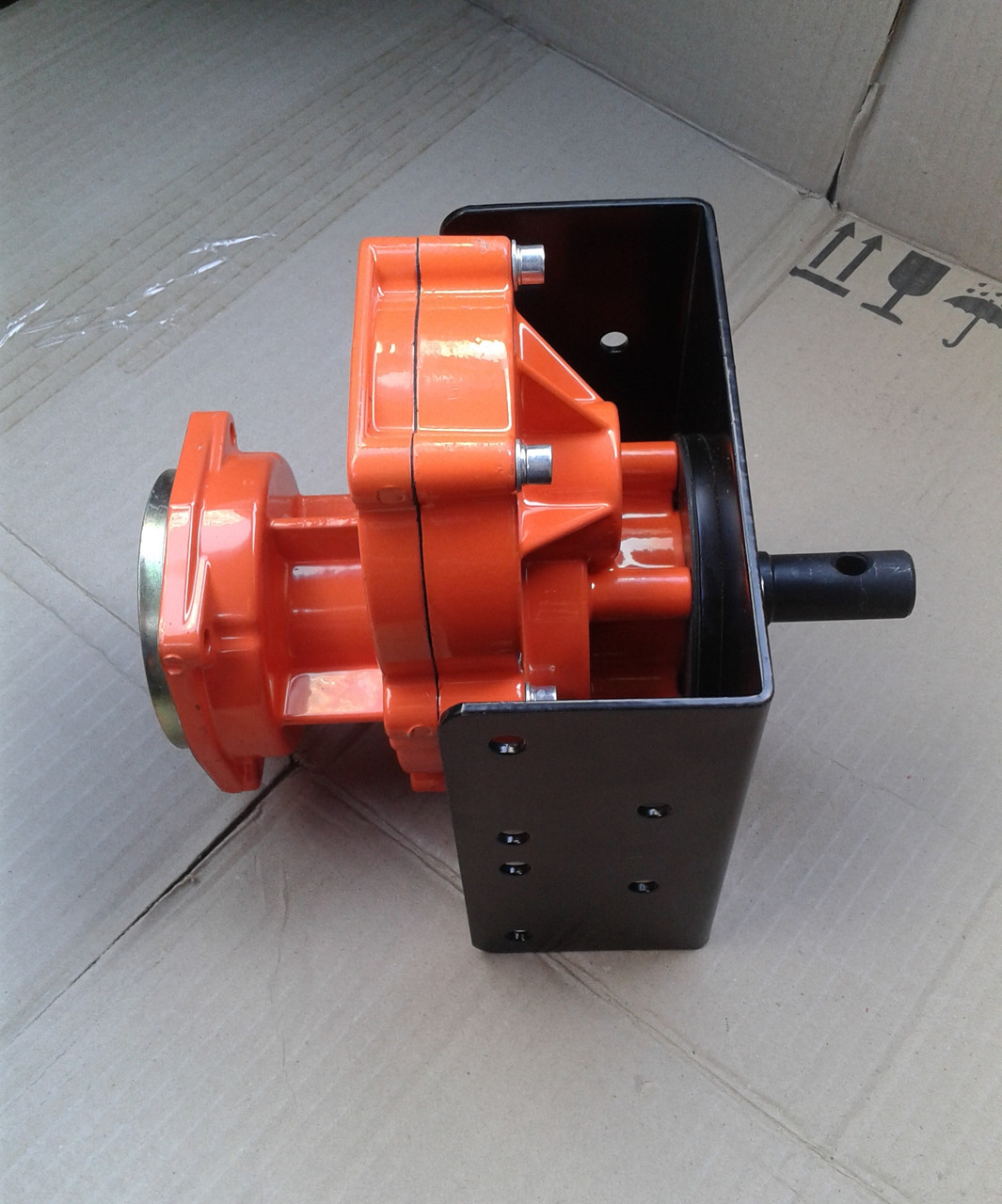

Насадка для переделки триммера в мотобур

Самостоятельная сборка

Теперь пора сделать настоящий снегоуборщик из садового триммера. Подготовьте заранее всё необходимое.

Большое преимущество здесь в том, что вы не лишаете триммера его основных задач. То есть собирается лишь дополнительная насадка. С её помощью мотокоса превращается в снегоуборщик. Но стоит снять насадку и вернуть всё на свои места, как в вашем распоряжении снова окажется устройство для скашивания травы в саду. Весь процесс сборки можно разделить на несколько этапов.

Корпус барабана

Корпус барабана будущего снегоуборщика-триммера — это цилиндр, изготовленный из металла. Диаметр должен быть больше высоты.

От диаметра и высоты зависит то, какой объём снежных масс будет отбрасываться во время работы. В случае с переделкой триммера в снегоуборщик делать слишком большой корпус не стоит. В противном случае произойдёт перегрузка двигателя.

Чтобы сделать барабан, необходимо:

  • из листового металла вырезать круг необходимого диаметра;
  • приварить к кругу бортик, который также делается из листа металла будет вырезания ленты;
  • длина ленты должна равняться длине окружности круга;
  • приварить бортик точечной сваркой;
  • когда бортик схватится, бортик следует изогнуть по кромке круга;
  • повторить точечное крепление.

В итоге должна получиться чаша с бортиком.

Считается, что при использовании триммера оптимальным диаметром будет 30 см, а бортики должны иметь высоту 5-8 см.

Но это ещё не всё. Далее предстоят следующие операции:

  • просверлить в центре дна чаши отверстие для крепления барабана к корпусу редуктора;
  • диаметр отверстия выбирается немного больше, чем диаметр вала, чтобы избежать из соприкосновения;
  • закрепить стационарно барабан на редукторе;
  • делается это путём приваривания удлинённой гайки;
  • либо можно воспользоваться крепёжными отверстиями в корпусе редуктора, если они есть;
  • в днище барабана сделать отверстия, которые будут располагаться напротив крепежей на редукторе;
  • совместить отверстия с крепёжными точками редуктора;
  • прикрутить барабан к рабочему узлу мотокосы.

Чтобы увеличить прочность крепления барабана на триммере, в задней части чаши стоит приварить упор. Это перемычка, которая будет соединять барабан и трубку-корпус кардана триммера. К трубке перемычку можно зафиксировать с помощью металлических хомутов.

Винт

Далее из листового металла вырезается диск. Диаметр диска должен быть на 2 см меньше, чем размер барабана. В центре выполняется отверстие. Диаметр отверстия считается так – нужно взять диаметр вала триммера и добавить 0,5 мм.

К диску рёбрами привариваются 4 рабочие лопасти. Располагаются они по схеме крест-накрест.

Следите внимательно за тем, чтобы лопасти в центре не контактировали друг с другом, и оставалось свободное отверстие в диске.

Винт, то есть диск с лопастями, при вращении на валу не должен касаться дна корпуса барабана. Тут потребуется накрутить на валу гайку, затем установить диск, зафиксировав его ещё одной гайкой. Длину первой гайки выбирайте так, чтобы винт не касался болтов и других элементов.

Уже со стороны мотора триммера, в верхней части чаши, нужно высверлить отверстие. Диаметр идентичный диаметру трубы для отвода снега. Трубу следует приварить по краям отверстия, а сварной шов обработать инвертором. Заранее продумайте, куда именно будет направлен снегоотвод.

Ковш и передняя часть

Лицевую часть корпуса барабана на 50% следует закрыть с помощью металлической пластины. Только крепление должно быть съёмным, что позволит снимать и устанавливать пластину периодически. Это необходимо для смены насадок, а также для очистки барабана от снега и загрязнений.

Потому к барабану следует приварить крепёжные уши с отверстиями, через которые пластина будет крепиться болтами и гайками. Не забудьте сделать отверстия напротив ушей барабана в самой пластине.

Тот же листовой металл потребуется для создания ковша. Именно он будет забирать снег, и подавать на винт для последующего отбрасывания. Ковш делают в виде совка, который приваривают, либо прикручивают к нижней части корпуса насадки для сбора снега.

Переднюю кромку ковша нужно обязательно заточить. Причём заточка должна быть односторонней. Так ковшу будет легче врезаться и собирать снег.

При желании или необходимости, ковш можно изготовить съёмного типа.

Газонокосилка своими руками

Газонокосилка облегчает процесс ухода за декоративными травянистыми насаждениями, а также ускоряет работу при наличии больших площадей, которые требуется обрабатывать. На рынке такого оборудования представлено множество готовых, удобных в эксплуатации моделей, но стоят они дорого, поэтому доступны не каждому. Также они быстро выходят из строя в условиях наличия на участке больших сорняков и камней. Самоделки обходятся гораздо дешевле, чем заводские аналоги, к тому же они практичнее в работе.

Составными частями конструкции газонокосилки выступают:

  • двигатель (бензиновый либо электрический), являющийся основой создаваемого механизма;
  • каркас, предназначенный для закрепления на нем всех деталей устройства;
  • кожух для защиты;
  • ножи;
  • ручки и колеса;
  • блок системы управления создаваемым агрегатом.

Народными умельцами изобретено много различных способов переделывания триммера в газонокосилку. Простейший вариант представлен на видео:

Очень распространен на практике каркасный вариант самодельного устройства. Инструменты и материалы для самостоятельной реализации проекта потребуются такие же, как и в предыдущем случае. Плюс еще понадобится:

  • лист фанеры (либо металла толщиной 3-4 мм);
  • металлический уголок 25х25 мм;
  • 2 м труб разных диаметров.

Процесс изготовления происходит следующим образом:

  • из уголка сваривают прямоугольный каркас 50х60 см;
  • по углам устанавливают колеса нужного размера, которые можно взять даже со старых игрушек;
  • сверху на каркас закрепляют вырезанную по его размеру фанеру или приваривают металл;
  • в центре тележки делают отверстие для штанги триммера и крепления для нее;
  • изготавливают нож либо выбирают подходящий готовый вариант;
  • далее закрепляют мотокосу на тележке;
  • устанавливают нож;
  • монтируют для защиты от разлетающейся в разные стороны срезанной травы кожух сзади на тележку;
  • приступают к опробованию устройства.

Способов изготовления ножей множество, а также кардинально разнится их форма (конструкция). При этом применяют различные материалы и старые инструменты (например, старая пила по дереву). Главный принцип заключается в том, чтобы ножи были хорошо заточены и сбалансированы — это необходимо для предотвращения вибраций техники во время работы.

Часто встречается, что используют не старую мотокосу, а только двигатель от триммера и блок управления им. В таком случае понадобится изготовить ручки для тележки и закрепить все детали конструкции на каркасе.

При сборке газонокосилки и во время работы с ней обязательно следует придерживаться техники безопасности, чтобы избежать травм. Для сбора скашиваемой травы также можно прикрепить к агрегату мешок.

Сборка культиватора

Если есть дача либо просто земельный участок, то культиватор поможет облегчить обработку почвы. Традиционно для этих целей применяется тяпка, но работа с ней занимает много времени и усилий. Использование культиватора снизит затраты труда, и весь процесс займет меньший временной период. Оборудование заводского производства обходится дорого, поэтому при ограниченности в средствах встает вопрос о самостоятельной сборке культиватора. Для этого подойдут как бензиновые триммеры, так и электрокосы.

Чтобы создать простейший образец техники, следует запастись такими инструментами и материалами:

  • болгаркой с набором дисков (подходящий диаметр – 125 мм) по металлу;
  • дрелью со сверлами различных диаметров;
  • сварочным аппаратом;
  • электродами;
  • электролобзиком или ножовкой по металлу;
  • наждачным станком с двумя абразивными кругами разной зернистости;
  • функционирующим бензиновым триммером;
  • вилами;
  • трубкой из стали, подходящей по диаметру для вала мотокосы;
  • ручным инструментом: ключами, молотком, плоскогубцами, керном, рулеткой и маркером;
  • листом металла толщиной от 3 до 5 мм и размерами минимум 10*10 см.

Процесс изготовления начинают с рабочей части. Для этой цели послужат изогнутые прутья садовых вил. Их рекомендуемая длина составляет от 10 до 15 см — этого достаточно, чтобы проводить взрыхление почвы.

Рабочая насадка изготавливается в следующей последовательности:

  • зубья вил расплющивают до ширины в 1 см;
  • на наждаке, используя круг с мелким абразивом, затачивают фрезы;
  • с помощью электролобзика вырезают с металла круг диаметром 10 см;
  • обрабатывают его на наждачном станке до достижения практически идеальной формы;
  • через равные промежутки к металлическому кругу приваривают подготовленные фрезы (рекомендуемое количество – 3).

При большем, чем 3 штуки, количестве фрез, сильно возрастает нагрузка на технику.

На следующем этапе необходимо приделать фрезу для прополки на триммер. Процесс сильно упрощается при наличии обратной резьбы, расположенной на конце вала мотокосы, на которую изготовленную рабочую часть просто накручивают. Для этого к фрезе предварительно приваривают трубку с гайкой.

При наличии слесарного опыта и навыков сварщика переделать триммер в культиватор достаточно просто. Финансовые затраты при этом незначительные. Если в работе используется электрокоса, то понадобится подумать об удлинителе, чтобы он доставал по всему обрабатываемому участку.

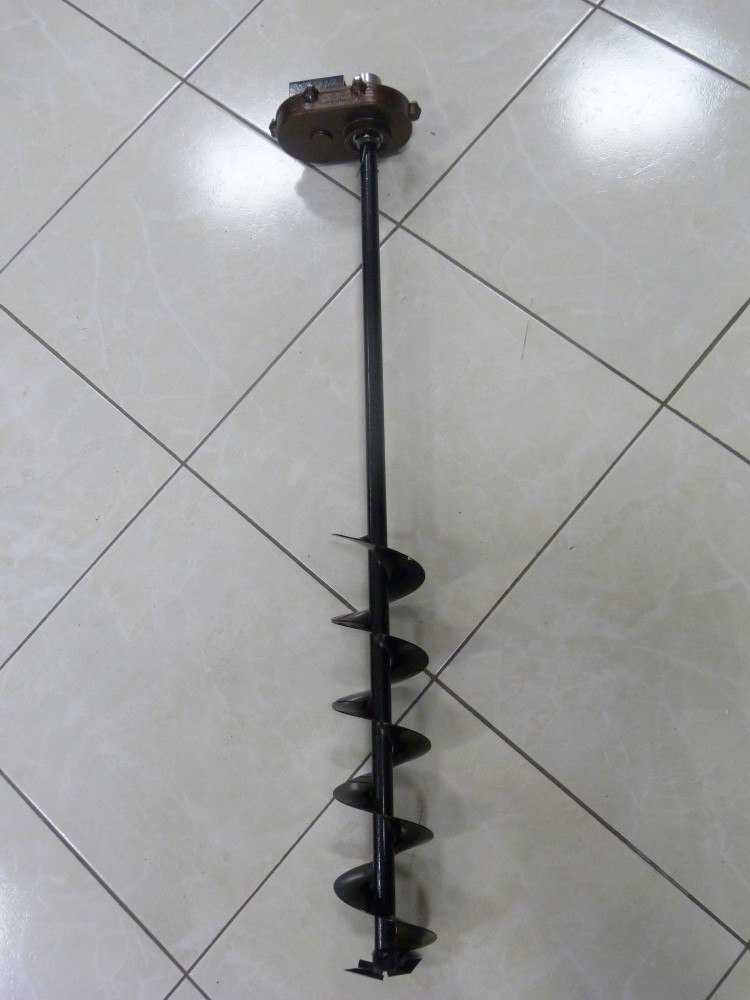

Ледобур из триммера

По такому же принципу работает и бур для работы на льду. Его комплектуют прочным бурильщиком, который крепят к косилке. Но, чтобы все задачи выполнялись качественно, рекомендуется использовать более мощные мотокосы.

В данном случае лучше собрать ледобур из бензокосилки, которая считается более производительной, чем, например, электрические модели. Оператор сможет бурить лунки на длительном расстоянии возле дома и не бояться о том, что мотор обмерзнет.

По своей конструкции мото- и ледобур из триммера своими руками ничем друг от друга не отличаются. Поэтому собирать их можно по одной и той же схеме.

Что потребуется для сборки

Определившись с тем, из какого триммера в итоге можно будет сделать себе снегоуборочную машину, следует подготовить и остальные компоненты для сборки. Это касается расходных материалов и инструментов.

Из инструментов обычно берут:

  • болгарку;
  • дрель;
  • свёрла;
  • сварочное оборудование;
  • молоток;
  • плоскогубцы;
  • гаечные ключи;
  • отвёртки и прочее.

Болгаркой будут вырезаться элементы из металла, а также обрабатываться, чиститься и затачиваться. То есть потребуются соответствующие диски и насадки. Дрелью выполняются отверстия под крепежи, а сварка пригодится, чтобы соединить неразборные элементы.

В качестве расходных материалов используют:

  • листы металла;
  • металлическую трубу;
  • пластиковую трубу;
  • металлические хомуты;
  • болты, гайки и шайбы.

Лист металла нужен для создания корпуса барабана, лопастей, а также ковша будущего снегоуборщика. Труба будет выступать как элемент для выбора направления отбрасываемого снега. Хомутами снегоочистительная насадка крепится к штанге мотокосы.

Насадка на триммер для уборки снега: лучшие модели для покупки

Насадка на газонокосилку позволит превратить садовый инструмент, который зимой убирается на хранение в сарай, в полноценный снегоуборщик. Он подойдет для чистки дорожек на содовом участке и площадок для парковки автомобиля от легкого снега.

Установка насадок, которые можно купить в магазине садовой техники, возможна лишь на триммеры с разъемной прямой штангой. Чтобы переоборудовать электрический или бензотриммер в снегоуборщик, мощность мотора должна быть минимум 1,6 кВт.

  • Американская насадка-снегоуборщик для триммера MTD ST 720 41AJST-C954 позволяет расчищать до 160 кг снега в минуту. Ширина захвата насадки составляет 30 сантиметров, максимальная высота снежного покрова для уборки — 15 сантиметров.
  • Универсальная подметальная щетка (валик) для бензинового мультимотора STIHL KW-KM (KW-MM), которая подходит для уборки снега, листвы, щебня и песка. Ширина расчищаемой полосы — 60 см.

Как сделать снегоуборщик своими руками из триммера

Под выражением снегоуборочная машина из триммера своими руками подразумевается изготовление снегоочистительной насадки. Фиксируется она к штанге мотокосы вместо рабочей головки. Крутящий момент передается через родной редуктор. Насадка представляет собой небольшой круглый корпус с колесиками, внутри которого на подшипниках вращается нож. Рабочий элемент можно собрать своими руками в форме шнека или крыльчатки с лопастями. Второй вариант проще, а первый – производительнее. Для корпуса подойдет отрезок трубы диаметром 300 мм, старый газовый баллон или пивная бочка.

Читать также: Сорт томата царь колокол

Пошагово собирают снегоочиститель из триммера своими руками в следующем порядке:

  1. Определившись с типом снегоуборщика (роторный или шнековый), рисуют своими руками или находят в Интернете чертеж. Согласно схеме из стальных трубок, уголков и пластин сваривают каркас, на котором будут смонтированы все элементы снегоочистителя.
  2. Если решено пойти по простейшему пути, переделав мотокосу на роторный снегоуборщик, приступают к изготовлению корпуса из бочки или газового баллона. Труба для такой конструкции невыгодна из-за отсутствия дна. Придется дополнительно вваривать заглушку. Лучше отдать предпочтение пивной бочке, так как она не будет ржаветь от контакта с влагой. От емкости болгаркой со стороны днища отрезают кусок длинной 150 мм.
  3. На днище полученной заготовки точно определяют центр. По метке сверлят отверстие. Его размер на 2-3 мм больше диаметра вала редуктора триммера. Вокруг основного сверлят маленькие отверстия. Их диаметр, количество и расположение зависит от модели редуктора мотокосы. Обычно на корпусе 3 отверстия. Чтобы получилось точное совпадение, редуктор прикладывают к днищу и выполняют разметку.
  4. Для выбрасывания снега из корпуса снегоочистителя нужен дефлектор. Его располагают на боковой части заготовки. Продумав, где будет верх корпуса, в боковой полке вырезают отверстие диаметром 100 мм. Можно окошко своими руками вырубить с помощью зубила квадратной формы, но усложнится процесс изготовления патрубка. Проще сваркой прорезать круглое отверстие. Патрубок дефлектора приварить из куска трубы длиной 100 мм.
  5. Из листовой стали своими руками вырезают полукруг. Фрагмент по размеру должен закрывать 1/3 часть торца корпуса. Элемент приваривают в верхней части со стороны дефлектора.

Все детали снегоуборщика готовы. Осталось их собрать в одну конструкцию, установить на триммер. Первым делом редуктор мотокосы прикручивают болтами к торцу корпуса. Вал должен свободно вращаться без зацеплений. Корпус болтами фиксируют к раме. В зависимости от выбранного механизма передвижения снегоуборщика, устанавливают колесики или лыжи. На вал редуктора надевают крыльчатку. Пробуют руками прокрутить, убеждаясь в свободном ходе. Запускают двигатель мотокосы. Пробуют пройтись снегоуборщиком по снегу. Ручкой управления служит штанга триммера. Если все правильно собрано, во время движения снегоуборщика из отводящего колена полетит снег.

Топ-лучших насадок на бензотриммер для прополки

Прежде чем заказать приспособление на триммер, ознакомьтесь с описанием и характеристиками топовых конструкцией. Изучите их преимущества и недостатки, соотношение цены и качества. Известные производители: Bosch, Echo, Elitech, Husqvarna, Patriot, Oleo-Mac, Stihl и др. Лучшими насадки на бензиновые триммеры являются:

  • KAAZ Kat-MC250P для VSP255S;
  • ECHO PAS-Tiller Cultivator для PAS-265ES;
  • KR400MP MAKITA 195710-3;
  • Oleo-Mac CULT;
  • для бензокос TAC.

KAAZ Kat-MC250P для бензокос VSP255S (244G03)

Насадка для триммера KAAZ Kat-MC250P для VSP255S

Культиваторная насадка для триммера VSP255S имеет почвоуглубитель, благодаря которому можно менять глубину вспашки. Подходит для обработки небольших огородов. За счет компактных размеров насадка подходит для культивации почвы, обработанной вокруг цветов на клумбах, взрыхления земли вокруг деревьев и в труднодоступных местах. Она эффективно борется с сорняками. Подробнее:

  • цена: 9990 р.;
  • характеристика: подходит для Caiman VSP255S, материал ножей – сталь повышенной прочности, рабочая ширина – 240 мм, глубина – 360 мм, производитель – Kaaz (Япония);
  • плюсы: широкий спектр действия, возможность регулировки глубины вспашки, прочность;
  • минусы: надевается только на одну модель триммера.

ECHO PAS-Tiller Cultivator для мотокос PAS-265ES

Насадка ECHO PAS-Tiller Cultivator для мотокос PAS-265ES

Данная насадка была создана специально для мотокосы PAS-265ES с целью обработки небольших площадей, цветочных клумб и газонов. Она компактна, но не эффективна для прополки крупных территорий. Конструкция отличается хорошей прочностью и долговечностью. Ею можно заменить целый ряд рабочих инструментов для сада. Прополка будет быстрой и эффективной. Параметры:

  • цена: 17800 р.
  • характеристики: производитель – ECHO (Япония), сочетаемость – с PAS-265ES, вес брутто – 3,36 кг;
  • плюсы: компактный, маневренный, высокое качество исполнения, легкая установка;
  • минусы: дорогой, подходит для одной мотокосы.

KR400MP MAKITA 195710-3

Насадка KR400MP MAKITA 195710-3

Насадка на триммер от японского производителя значительно упростит уход за дачным участком, небольшим огородом или садом. Хорошо подходит и для благоустройства газона, клумб с цветами. Весит немного меньше других аналогов для прополки. Конструкция в целом надежная, выполненная из металла. Режущим элементом являются фрезы. Параметры:

  • цена: 17160 р.
  • характеристики: модель инструмента – EX2650LH, DUX60Z, ширина – 16 см, диаметр фрез – 23,2 см, производитель – MAKITA (Япония);
  • плюсы: неплохая эффективность, высокая надежность, идеален в прополке небольших участков;
  • минусы: высокая стоимость.

Oleo-Mac CULT

Насадка Oleo-Mac CULT

Культиваторное дополнение на триммер, предназначенное для обработки небольших огородов, грядок, клумб и даже теплиц. Инструмент имеет возможность регулировки глубины вспашки, т.к. он оснащен почвоуглубителем. Ножи изготовлены из высокопрочной стали, что может говорить об их надежности и долговечности. Подробные параметры:

  • цена: 12990 р.
  • характеристики: бренд – Oleo-Mac (Италия), материал ножей – сталь, ширина фрезы – 200 мм, вес – 6 кг, подходит для моделей Oleo-Mac 740T, 746T, 753T, 755 Master;
  • плюсы: можно регулировать глубину вспашки, прочные ножи, хорошая эффективность на маленьких участках, широкие фрезы;
  • минусы: тяжелый, немного габаритнее аналогов.

Насадка для бензокос TAC (вал – 7 шлицов, штанга 26 мм)

Насадка для бензокос TAC

Это насадка на триммер для прополки, которая тщательно перекапывает почву, облегчая проникновение влаги и питательных веществ и насыщая ее кислородом. Приспособление надежно закрепляется на триммере. В целях быстрого и легкого рыхления земли на небольшом участке культиватор имеет вращающиеся фрезы. Защитный щиток, как и у других моделей, поможет предотвратить попадание мусора в оператора. Подробные параметры:

  • цена: 7900 р.;
  • характеристики: производитель – Тайвань, питание – бензиновый двигатель, режущий элемент – нож, диаметр фрез – 200 мм, ширина прохода – 120–240 мм, скорость вращения – до 180 об./мин., внутренний вал – на 7 шлицов, наружный диаметр штанги – 28 мм, вес – 5 кг;
  • плюсы: приемлемая цена, прочная конструкция, эффективная, широкий проход, быстро и легко разрыхляет почву;
  • минусы: тяжелее аналогов.

Это интересно: Как сделать снегоход из мотоблока?

Принцип работы

Мотобур, или буроям, используют для земляных работ, чтобы пробурить ямы под установку столбов ограждения, фонарей, под посадку деревьев, и даже для возведения фундамента. Его используют не только для бурения грунта, но и льда толщиной более одного метра во время зимней рыбалки.

Мотобур состоит из двигателя (электрического, бензинового или гидравлического), трансмиссии, бура, а также рамы и удлинителя. Функция трансмиссии заключается в регулировке мощности мотора для комфортной работы бурояма. Именно она создает крутящий момент мотобура. Инструмент с ручным приводом механического типа оснащен цилиндрическим или червячным редуктором для снижения оборотов. Для передачи вращения бурояму используется центробежное сцепление, которое располагается между валом редуктора и мотора. Механический инструмент для бурения содержит множество деталей, которые со временем выходят из строя, — в этом заключается главный недостаток ручного мотобура.

Устройство может быть оснащено гидравлическим насосом и гидромотором. Принцип функционирования этого типа оборудования заключается в том, что создается давление на масло, способствующее вращению гидромотора, соответственно, и самого бура. Такой мотобур работает дольше, поскольку отсутствуют сильные нагрузки на детали. Этому способствует действие предохранителя, избавляющего инструмент от перегрузки.

Мотобуры с электрическим двигателем менее мощные и производительные, чем бензиновые. Кроме того, первый вид зависим от наличия электричества и не имеет такой мобильности, как бензиновый. Эффективность работы оборудования зависит от наличия масла в трансмиссии.

Основная часть электрического или бензобура – это бур со шнеком. Его длина составляет от 50 до 70 см, им проводится рыхление почвы. Фреза, которая располагается выше буровой головки, разрезает грунт, который выбрасывается шнеком из углубления. Форма лунки придается шнеком, и зависит от его диаметра. Для бурения ямы глубиной более метра используют удлинитель.

Как полоть картофель триммером

Существуют различные методы прополки картофеля — от традиционных ручных до прополки при помощи механизмов. Каждый из них имеет свои плюсы и минусы, а опытные специалисты говорят о том, что наилучший эффект получается, если использовать эти методы в комплексе. К основным инструментам, при помощи которых можно полоть картофель, относят триммер (мотокоса), тяпка.

Триммер — это мотокоса, которая приводится в действие при помощи электроэнергии или сжигания горючего (бензин, дизтопливо). В качестве режущего инструмента используется леска, пластмассовые или металлические ножи, фрезы. Преимуществом триммера является быстрота прополки картофеля, которой невозможно достичь при ручной прополкой. В то же время, при помощи одной лишь мотокосы нельзя окучить картофель.

Важно! Замечено, что если в мотокосе использовать округлую леску, а не граненную (в форме звезды), результаты прополки сохранятся на более продолжительное время, так как сорняки после такой обработки растут медленнее.

Триммер используют, прежде всего, поклонники органического земледелия. Они считают, что окучивать или слишком часто рыхлить почву нельзя, а тем более — забирать с грядки срезанные растения, так как вместе с ними забираются питательные вещества, которые они успели получить из почвы. Напротив, сторонники органического земледелия полагают, что срезанные триммером сорняки следует оставить на грядке. При этом, они выполняют следующие функции:

  • выступают в качестве мульчи, долго не дают расти следующим сорнякам и удерживают влагу;
  • привлекают червей и микроорганизмы, которые перерабатывают сорняки в питательные вещества, тем самым, удобряя грунт.

Прополку триммером следует осуществлять, когда сорняки еще небольшого размера и легко срезаются ножом

При этом, важно следовать таким правилам прополки:

  • работать следует в респираторе и защитных очках, так как при работе триммера формируется пыль, а вокруг разлетаются мелкие камушки;
  • нельзя работать, когда перед триммером находятся другие люди;
  • нож триммера можно углублять в землю не более, чем на 1-1,5 см.;
  • работать триммером можно, когда обозначились первые всходы картофеля, иначе есть риск их срезать;
  • если триммер маломощные, каждые 10-15 минут следует делать перерыв, чтобы двигатель остывал;
  • в конце сезона ножи и рабочие поверхности триммера нужно обработать фунгицидами, так как есть риск, что на них остаются возбудители болезней картофеля.
