Как настроить торцовочную пилу с протяжкой

Конструкция инструмента

Устройство имеет несложную конструкцию. Основой является функциональный модуль, который состоит из:

• рабочего круга, электромотора с редуктором;
• ручки с включателем.

Данный модуль крепится к специальному основанию. При домашнем изготовлении данного аппарата нужно учесть, что электромотор может использоваться двух типов: либо коллекторный, либо асинхронный. Последние работают значительно тише, а также характеризуются большей практичностью и выносливостью.

Что касается электродвигателя, то он устанавливается по правой стороне от пильного круга. Хотя на рынке можно также повстречать модели, на которых двигатель установлен позади диска. Такой вариант однозначно удобнее, ведь не перекрывается обзор, что особенно, кстати, при работе наклонах инструмента.

Редуктор выполняет передачу (ременную или зубчатую) движений от мотора к пильному кругу.

Зубчатая передача легко работает без проскальзывания даже на максимальных оборотах, в свою очередь, ременная более практична, так как значительно снижает вибрацию и уменьшает звук.

Стоит отметить, что существуют еще и модели с прямой передачей, которые являются самым надежным вариантом. Однако их крутящий момент намного ниже.

Для чего же используют протяжку? Именно благодаря протяжному механизму торцовочная пила имеет возможность распилить даже самые широкие доски.

Так как пила является довольно опасным режущим предметом, то для предотвращения непредвиденных травм, любой из производителей добавляет в ее конструкцию защитный кожух.

Что касается устройства повышенной мощности, то для наибольшей безопасности они, как правило, оснащаются плавным запуском. Такая деталь характеризуется блокировкой механизма кручения при замене круга и полной остановкой при стопоре круга.

Что представляет собой торцовочная пила по дереву. Назначение инструмента

Торцовочная, маятниковая пила по дереву и металлу, или углорез является стационарным отрезным узкоспециализированным инструментом, который используется для резки материалов под определенным углом. Такая возможность обеспечивается поворотной площадкой и движимой рабочей частью с диском над станиной. Торцовочная пила может обрабатывать узкие деревянные изделия в виде реек, брусков и досок. Также может быть использована для распила оргалита, ламината и OSB. Инструмент хорошо справляется с резкой пластика, алюминиевого профиля и лепного декора из полиуретана.

Торцовочная пила по дереву используется для резки материала под определенным углом

Благодаря высокой скорости, точности и легкости работы торцевая пила имеет широкую область применения. Она используется для столярных, монтажных и отделочных работ, связанных с использованием деревянных изделий. Инструмент незаменим в мастерских по изготовлению мебели, где необходимо выполнять точный и качественный распил изделий.

Существуют универсальные инструменты, которые осуществляют торцовку по металлу. Благодаря специальному диску при помощи инструмента выполняется резка металлических изделий из стали, железа и литых профилей. Такие торцевые пилы по металлу широко используются на предприятиях, которые занимаются изготовлением оконных рам из металлопластикового профиля.

В технической документации каждой конкретной модели указаны предельные параметры изделия, с которым может справиться инструмент. Торцовочные пилы малых размеров осуществляют распил изделий толщиной до 60 мм. Инструмент средних габаритов справится с заготовками толщиной 70-80 мм. Крупногабаритные пилы применяют для обработки изделий толщиной 100 мм и более.

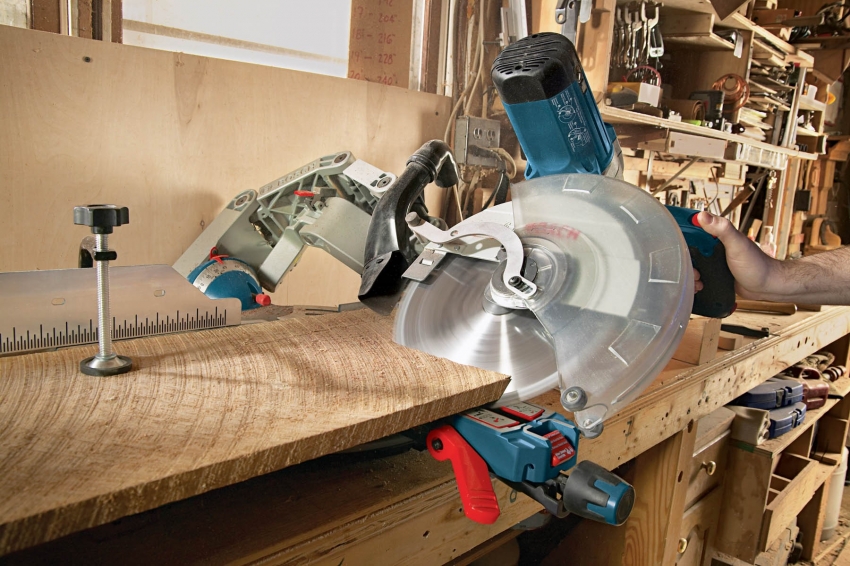

Современные модели торцевых пил с протяжкой соответствуют высоким стандартам безопасности

Достоинства и минусы самоделок

Наличие устройства помогает решить несколько вопросов:

• края деталей становятся гладкими без заусенцев;
• позволяет соединять смежные конструкции под углом;
• при стыковке деталей не остается зазор меж ними.

Главные достоинства работы с самодельной торцовки:

• во-1-х — экономия на покупке строительного материала;
• во-2-х — технические свойства создаваемого инструмента можно подбирать самому: мощность мотора, размер отрезного круга, глубина пропила.

• длительность эксплуатации находится в зависимости от вида материала, которое применяется при разработке оборудования;
• самоделки не обустроены системами безопасности;
• домашние устройства не имеют специальной градуировки.

Для справки! Как сделать из болгарки торцовочную пилу можно поглядеть на ютуб канале.

Маятниковая

Маленького размера станок, где режущий диск закреплен на маятнике. Лезвие движется вперед-назад, а обрабатываемое полотно может подниматься вверх-вниз и поворачиваться. Таким макаром, удается регулировать угол распила.

Отличие торцовочной пилы от циркулярной

Основным различием самодельного торцовочного станка является его относительная дешевизна.

Его можно сконструировать из уже имеющихся обрезок ДСП либо ОСП.

Не считая того, сгодится также толстая фанера, а при определенных случаях и текстолит.

Кроме этого у самодельных торцовок находятся последующие отличительные черты:

• станок сооружается, обычно, под имеющуюся определенную потребность в раскрое деталей некой размерности. Время от времени конкретно эти размерности не могут быть обработаны на станках, имеющихся в продаже;
• станина самодельного станка производится из древесных плит либо даже из обрезков толстых и широких досок. Естественно, можно сконструировать станину и из железных пластинок и даже из композита, например, каркас – из железного профиля, а конкретно сам стол – уже из ДСП. Но это в любом случае будет дороже и труднее, так как придется иметь дело с более дорогим металлом, а во-2-х, необходимо работать и со сваркой по металлу, и после чего производить работу с ДСП.

Самодельный торцовочный станок, очевидно, будет наименее технологичен, чем покупной промышленного производства. Но часто никому и не нужен безупречный итог. И тут конструкция самодельной торцовки представляет собой как раз таковой вариант.

Например, если вы собираетесь обшить дом вагонкой снаружи, то полностью резонно было бы производить торцовку в критериях, когда и материал, и инструмент будут очень лишены свободного хода. В данном случае итог получится еще более осторожный.

READ Какую Операцию Называют Разводкой Пилы

Отличительной особенностью самодельного торцовочного инструмента является его относительная простота, а как следует, можно достигнуть фактически полного отсутствия посторониих движений режущего инструмента. И все это без дополнительных издержек.

Маятниковая

Базовой частью таковой пилы является станина. На станину крепится стол, который должен владеть поворотным механизмом, снаряженным линейкой. Конкретно таковой механизм позволяет производить процесс распила под определенным углом, регулируя его под определенные личные нужды каждого пользователя. При этом данный угол можно поменять при помощи перемещения десктопа конкретно по отношению к станине.

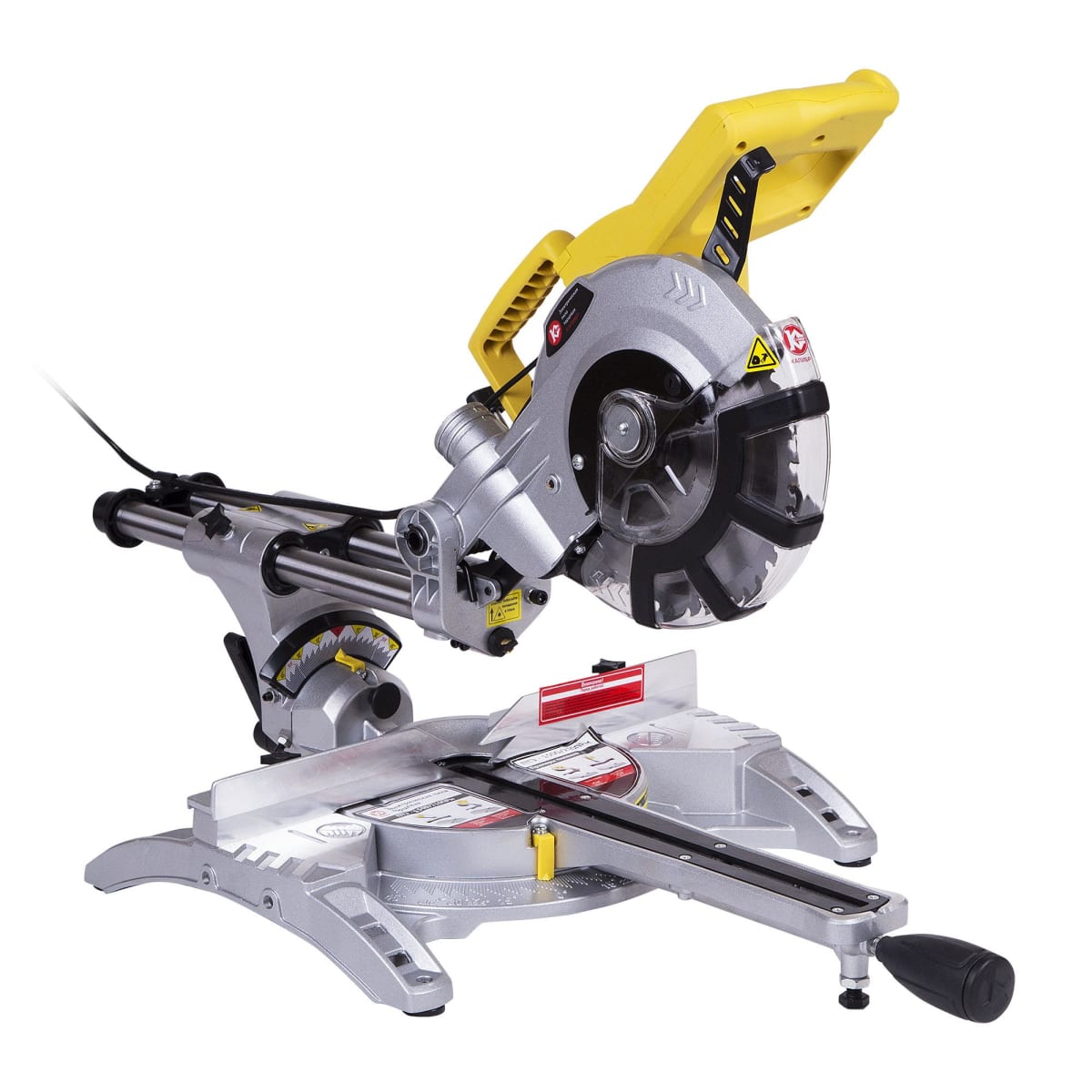

С протяжкой

Данное устройство считается более универсальным, потому что пилу можно смещать не только лишь вокруг оси, да и вдоль пропила по прямой косильной лески.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в собственном составе, как и предшествующий вариант, содержит дополнительный шарнир. Для того чтоб поменять угол реза, его нужно регулировать и отводить в сторону, которая обратна месту, куда вмонтирован привод.

Scheppach MST254

Главными преимуществами этой модели являются высочайшая мощность (1600 Вт) и алмазный круг. Она может торцевать как под углом, так и под наклоном. Единственный аспект – она не подходит для вырезки заготовок огромных габаритов.

Makita LS1216

Эта экономная модель – одна из самых высококачественных и фаворитных. Она отличается неплохой комплектацией и завышенным уровнем безопасности. В пиле предусмотрена самостоятельная настройка ширины резки. Также устройством может производиться комбинированная и наклонная резка под углом до 45. Мощность мотора маленькая – 1 кВт. Оборудование создано для разреза заготовок шириной до 3,63 см и глубиной до 10,7 см.

К недочетам устройства относят отсутствие подсветки и лазерной указки (их нужно получать дополнительно). Не считая того, в конструкции нет способности выставлять число оборотов.

Hyundai M 2500-255S

Это оборудование комфортно в использовании, при запуске не дергается. Круг большой, его поперечник – 5,5 см. Головка может наклоняться под различным углом. Единственный минус устройства состоит в том, что плавный запуск срабатывает с маленькой задержкой.

Области применения ручных и стационарных моделей

Торцовочная пила – это электрический ручной инструмент, предназначенный для распиловки и обработки различных материалов (дерево, металл и пластик). В зависимости от назначения подобное оборудование классифицируется следующим образом: торцовочная и торцово-усовочная, маятниковая и циркулярная пила (электрическое стусло).

Ручная дисковая пила отличается от торцовочной пилы лишь тем, что у неё отсутствует станина с поворотным столом, что делает её более мобильной, и это особенно важно при бытовом использовании. Торцовочные пилы по дереву используются для распиловки деревянных заготовок, а также изделий, изготовленных из продуктов деревообработки (ламинат, ДСП, МДФ и прочие плитные материалы)

Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели. Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ

Торцовочные пилы по дереву используются для распиловки деревянных заготовок, а также изделий, изготовленных из продуктов деревообработки (ламинат, ДСП, МДФ и прочие плитные материалы). Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели. Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ.

Использование ручной дисковой пилы при обработке деревянного баланса

Ручные модели используются на строительных площадках и в домашних условиях, а стационарно устанавливаемые − в условиях мастерских или цехов различных видов производств. Маятниковые пилы используются при работе с металлом, что необходимо при изготовлении металлоконструкций в различных сферах производства. Подобное оборудование устанавливается стационарно, а для работы используются специальные пильные диски.

Устройство и принцип действия

Принцип действия торцовочной, дисковой и маятниковой пилы одинаков, различия их лишь в конструкции, выражающейся в способе использования (мобильное или стационарное), а также типах применяемых дисков. Основные элементы торцовочной пилы по дереву приведены на следующем рисунке.

Конструкция и основные элементы изделия

Работа торцовки осуществляется следующим образом:

• при подаче напряжения на электрический двигатель он начинает вращаться, и его вращательное движение передаётся на механический редуктор;
• на валу редуктора имеется посадочное место, на которое устанавливается пильный диск;
• диск начинает вращаться вместе с валом редуктора после подачи напряжения на электродвигатель;
• для безопасности использования пильный диск закрыт защитным кожухом;
• для приведения в соприкосновение с обрабатываемой заготовкой используется рукоятка, а для возвращения в исходное состояние – возвратная пружина;
• надёжность фиксации на рабочую поверхность обеспечивает станина, на которой размещены элементы фиксации заготовки (поворотный стол, упоры, вставка и т.д.);
• включение и выключение прибора осуществляется при помощи кнопок управления (на рисунке не показаны), а также средств защиты (от заклинивания и тока КЗ, перегрева и прочих аварийных ситуаций).

Запил погонажных деревянных изделий с использованием торцовочной пилы значительно увеличивает производительность труда на данной операции, особенно в масштабах крупного строительного объекта

Главные критерии выбора торцовочной пилы по дереву с протяжкой

Перед тем как выбрать торцовочную пилу, следует изучить ее основные параметры. Главным критерием является назначение инструмента. Если использование пилы планируется в достаточно редких случаях в бытовых целях, тогда достаточно купить торцевую пилу со стандартным набором функций. Для частого использования инструмента для распила заготовок различной ширины целесообразно приобрести универсальную торцовочную пилу с протяжкой, которая расширяет спектр возможностей инструмента. Именно функция протяжки используется для работы с материалом довольно большой толщины и позволяет увеличить ширину реза, показатель которой у обычных моделей не очень большой, что в свою очередь, расширяет функциональный спектр инструмента.

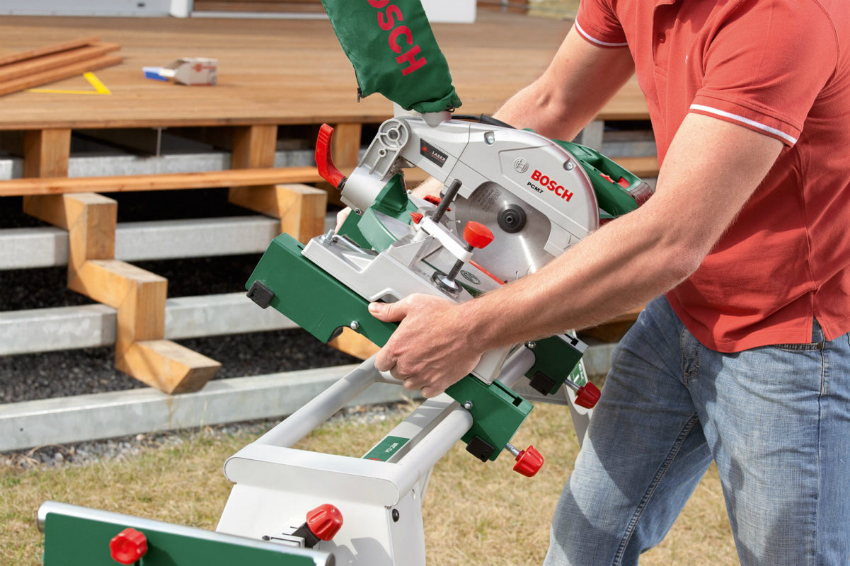

Пильный стол можно приобрести в комплекте с торцовочной пилой, что позволяет не только удобно работать с инструментом, но и повышает уровень безопасности, поскольку крепления специально разработаны и подогнаны под определенную модель

Следующим критерием является безопасность устройства. Несмотря на стоимость инструмента в его конструкции, должен быть предусмотрен защитный кожух и опция блокировки случайного запуска устройства. При выборе инструмента необходимо учитывать его габариты и вес. Он должен быть мобильным и эргономичным, чтобы работать с пилой было максимально комфортно и легко в определенных условиях. Для работы на высоте целесообразно использовать маленький и легкий инструмент, который необязательно будет иметь меньшую мощность, чем крупногабаритная тяжелая торцевая пила.

Ширина и глубина реза определяет назначение инструмента, а именно указывает на то, что на нем можно обрабатывать. Для качественной работы следует выбирать пильный диск диаметром не менее 20 см. Чем этот показатель больше, тем легче работать с инструментом. При выборе конкретной модели следует учитывать качество материала, из которого изготовлен поворотный блок и станина.

Для постоянного и производственного использования следует выбирать профессиональные торцевые пилы

Цени силу, которую держишь в руках

Митровая пила не обладает такой же свободой перемещения, как циркулярная пила, но она заслуживает такого же уважения. Это может испортить вашу работу, если вы не будете держать ее ровно во время резки, но это также приведет к короткой работе ваших пальцев, если вы не будете заботиться о том, как вы держите работу. Помните, что торцовочная пила предназначена только для поперечных надрезов – никогда не пытайтесь делать надрезы. Следуйте этим советам для безопасного использования:

Электроника для самоделок вкитайском магазине.

Держите пальцы на расстоянии не менее 6 дюймов от лезвия, чтобы избежать травм.

Эксплуатируйте пилу на ровной устойчивой поверхности. Не ставьте его на землю или на шаткий стол. Удостоверьтесь, что область хорошо освещена и свободна от беспризорной древесины и другого мусора.

Убедитесь, что все защитное оборудование пилы, включая защиту лезвия, моторный тормоз и поворотные замки стола и пилы, установлено и работает правильно.

Одной рукой зафиксируйте работу на заборе, а другой рукой управляйте пилой. Никогда не режь от руки. Держите пальцы на расстоянии не менее 6 дюймов от лезвия.

Поддерживайте концы длинных кусков дерева, которые нависают над столом пилы более чем на половину их общей длины. Это обеспечивает более чистый порез и предотвращает скольжение пальцев. Не режьте куски дерева длиной менее 8 дюймов.

Носите защитные очки, чтобы защитить глаза от расщепленной древесины и опилок.

Подождите, пока лезвие не перестанет вращаться, прежде чем убирать древесину со стола. Никогда не касайтесь лезвия, пока оно еще вращается.

подсказки

Прочитайте руководство своего владельца. В нем приведен ряд других советов и рекомендаций по технике безопасности, которые вам необходимо знать перед использованием вашей пилы.

Установщики обрезки используют торцовочную пилу для резки углов на концах плинтусов.

Срез под углом может быть определен как угловой разрез, сделанный поперек зерен древесины. Вы можете отметить угол, нарисовав линию на куске дерева, или вы можете использовать угловой индикатор на столе. Проведение линии самостоятельно обычно дает наиболее точные результаты, потому что настольные датчики на всех, кроме самых дорогих пил, как правило, отключаются на один или два градуса. Однако при наклоне концов широких досок, таких как плинтусы, с использованием функции торцовки необходимо полагаться на угловой датчик.

1. Нарисуйте линию на дереве, используя скос или линейку.
2. Положите дерево на стол и прижмите его к забору. Выровняйте дальний конец метки примерно по центру открытого горла забора.
3. Ослабьте фиксатор стола и поверните пилу на нужный угол, затем опустите лезвие и точно отрегулируйте угол в соответствии с направлением линии. Надежно затяните замок. Отрегулируйте древесину так, чтобы лезвие находилось рядом с ним со стороны обрезки.
4. Поднимите лезвие, нажмите на курок и подождите, пока лезвие не достигнет максимальной скорости вращения. Опустите эту руку и вращающееся лезвие вниз в лес и продолжайте опускать его, пока он не опустится дальше.
5. Отпустите спусковой крючок, поднимите лезвие и подождите, пока он перестанет вращаться, прежде чем снимать дрова.

подсказки

Не начинайте резку, пока лезвие не достигнет своей полной скорости вращения. Если вы начнете раньше, лезвие может сломать дерево и испортить деликатные предметы, такие как молдинги или плинтусы.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
3. следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
4. протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
5. для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Критерии выбора торцовки с протяжкой

Чтоб средства на приобретение пилы по дереву были потрачены недаром, следует уHonor:

Предназначение инструмента. Пила с протяжкой нужна экспертам, нередко работающим с широкими заготовками. Если же инструмент употребляется от варианта к случаю, довольно будет обыкновенной торцовки без наворотов, бытового класса. Мастера скептически относятся к комбинированным инструментам, сочетающим способности торцовки и дисковой пилы. Как правило, исполнение одной из функций (или обеих) страдает. Поэтому комбинированные пилы неплохи для любителей, они позволят сэкономить место, получив в одном корпусе два инструмента. Скорость вращения диска профессиональной пилы такая же, как бытовой. А вот мощность первой выше, поэтому больше энергопотребление.

Безопасность. Защитный кожух должен быть обязательно, даже у самого дешевого устройства. Полезна и функция блокировки случайного запуска.

Вес и размеры пилы. Профессиональные, мощные инструменты больше и тяжелее. Но торцовка — это переносное устройство, поэтому вес ее должен быть в пределах разумного

Кроме этого, следует обратить внимание на максимально свободный ход рабочей головки

Диаметр рабочих дисков. Диски меньше 0,2 м в поперечнике годятся лишь для детских забав. Чем шире пильный круг, тем удобнее будет работать.

Грубая зачистка древесины

Диск-рубанок

Такая насадка фактически на сто процентов подменяет этот ручной инструмент.

Неподменная вещь, если требуется, например, произвести предварительную обработку бревна – при строительстве сруба, подготовке опор огораживания и т.д..

• В этом случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, уплотненная одежка, рукавицы) требуется.
• Допускается работа только с «болгаркой», в какой предусмотрена (либо устанавливается) 2-ая ручка. УШМ должна удерживаться при предварительный обработке дерева обязательно 2-мя руками.

Техника безопасности

При подготовке заготовок из ДСП или толстой фанеры неизбежно использование той самой циркулярной пилы, которая в дальнейшем станет составной частью формируемого торцовочного станка. Вся потенциальная опасность проведения работ по изготовлению станка своими руками связана именно с этим инструментом.

Желательно проводить работы на профессиональном верстаке, но если по каким-то причинам это невозможно, то следует внимательно следить, чтобы зубья пильного диска случайно не касались какой-нибудь поверхности, ну, и конечно же, ни в коем случае не задели какую-нибудь часть вашего тела. Режущий инструмент – предмет повышенной опасности для пользователя.

Характеристика и виды оборудования

Торцовочные деревообрабатывающие станки имеют ряд общих характеристик. С их помощью легко выбрать агрегат, который наилучшим образом подойдёт под особенности процесса. К числу таких общих характеристик относятся:

• параметры мощности электродвигателя;
• количество оборотов вала и возможность регулировки;
• максимальный и минимальный диаметр режущего диска;
• габариты и показатели углов поворота пильных узлов;
• расстояние между столом и нижним краем кромки режущих зубьев.

Для подключения системы уборки стружки необходимо, чтобы подводящий патрубок и трубка пылесоса имели одинаковый диаметр. Это избавит от необходимости крепления переходников.

Чтобы заготовка не двигалась во время обработки, её можно дополнительно закрепить на столе специальными струбцинами. Конфигурация и габариты струбцин определяются в зависимости от параметров рабочего стола торцовочного станка и максимальной высоты обрабатываемой заготовки.

По характеру движения пильных узлов станок для торцовки досок может принадлежать к одному из перечисленных ниже видов.

В прямолинейном агрегате для движения блока приспособлена жёсткая консольная балка. Высота консоли может меняться в зависимости от размеров обрабатываемой древесины.

В маятниковом агрегате (ЦМЭ) дисковый узел располагается на специальных подвесках таким образом, чтобы готовый обработанный брус имел сегментный дугообразный выступ. Это достигается подъёмом и спуском резца в процессе обработки заготовки.

В балансирном торцовочном станке пильный узел крепится под столом. Нож поднимается 10-12 раз в минуту с помощью педального механизма.

Наконец, существует стационарный станок для торцовки. В нем нож глухо крепится в выбранном месте поверхности стола. Обработка заготовки производится без изменения её положения на столе и положения режущего инструмента по отношению к пиломатериалу.
