Какую торцовку с протяжкой выбрать

Для чего нужна торцевая пила

Кому-то этот вопрос может показаться наивным, но в нем нет ничего зазорного. Торцовки давно вышли за пределы столярки, расширив границы своего использования. Поэтому вполне уместно остановиться на том, как сегодня используют этот инструмент.

Торцовка, она же торцовочно-усовочная или маятниковая пила, — это станок для поперечного раскроя длинных заготовок под нужным углом. Главное достоинство инструмента — возможность с хирургической точностью соблюдать заданные углы реза. Пильный узел поворачивается вправо и влево, таким образом можно распиливать заготовки пополам строго под 90° или с любым другим заданным углом. Также пилу можно наклонять в сторону — это позволяет обрезать торцы прямо или с нужным скосом. Установки поперечного и косого раскроя задают на шкале вертикального и горизонтального распила. Все функции по выдерживанию заданных параметров резания выполняет механика.

Этим инструментом работают в первую очередь с древесиной: раскраивают доски, брус, вагонку, ламинат и т.д. Торцовка незаменима для резки плинтусов, багетных и карнизных профилей и любых других пильных работ, где нужны гарантии точного и плотно подогнанного соединения на ус. Модели с ограничителем глубины реза удобны для создания столярных соединений — с их помощью выбирают пазы и вырезают шипы. При установке соответствующих дисков станок можно использовать для распила композитных материалов, тонкостенных труб и легких металлических профилей.

Электрическая торцовочная пила: нюансы и критерии выбора

Вопрос, как выбрать торцовочную пилу, можно решить, придерживаясь пяти небольших правил.

Для начала вы должны определиться с ее назначением и условиями эксплуатации. Для чего она вам нужна? Какие работы, а главное, в каком количестве вы планируете с ее помощью производить? Если вы приобретаете торцовочную пилу для домашнего использования и не планируете выполнять сложных операций, то вполне можно обойтись простым инструментом с базовой комплектацией дополнительных функций. Если же речь идет о профессиональном использовании торцовочной пилы и ежедневном ее применении, то, естественно, нужно выбирать расширенную версию этого инструмента с полным комплектом дополнительных возможностей

Можете рассмотреть вариант приобретения так называемой комбинированной торцовочной пилы, которая в верхней части режущей головки оборудована дополнительным рабочим столом, позволяющим использовать ее в качестве стационарной циркулярной пилы.

Торцовочная пила по дереву фото

Второе, на что следует обратить внимание, это на типоразмер используемых дисков. Важен не только диаметр устанавливаемой оснастки, от которого в полной мере может зависеть глубина реза, но и его толщина, которая оказывает влияние на тип обрабатываемого торцовочной пилой материала

Оптимальным вариантом для бытового применения является станок, рассчитанный под диск диаметром 200мм. Для профессионального использования лучше приобретать станок с дисками диаметром 250мм.
Безопасность работы. Этот инструмент без надлежащей защиты может стать очень опасным помощником – обязательно обратите внимание на наличие защитных кожухов, которые должны полностью закрывать диск даже в процессе резанья и устройства защиты от случайного включения.
Вес и габариты инструмента. По сути, торцовочная пила является переносным устройством – она не должна быть слишком тяжелой. Кроме того, раз уж заговорили об удобстве в работе, обратите внимание на легкость хода всех ее частей – особое внимание уделите режущей головке. Слишком тугой ход этой части инструмента будет быстро утомлять оператора торцовочной пилы.
Ну и последнее – это эргономичность, инструмент должен быть удобным в работе.

Как выбрать торцовочную пилу

Естественно, делая выбор торцовочной пилы, не лишним будет учесть и мощность этого инструмента, а также скорость вращения диска. В большинстве случаев эти величины рассчитаны производителем и являются оптимальными. У бытового инструмента мощность будет ниже, чем у профессионального, а вот скорость вращения диска почти всегда одинаковая, что обуславливается необходимостью делать чистый и ровный рез.

Торцовочная пила универсальная фото

Пошаговое руководство

Разберем последовательность действий при переделывании циркулярки в торцевую пилу. Особенностью «паркетки» является ее характерный ход. Двигать ею нужно вдоль поверхности разрезаемого материала, но никак не вертикально. Поэтому станок будет представлять их себя базис, который во-первых, позволит позиционировать и крепить заготовку, а во вторых, на нем есть основание с ограничителями, вдоль которого будет перемещаться циркулярная пила в устройстве (паркетка).

Подготовка основания

Основанием торцовки из циркулярки является прямоугольный лист толстой фанеры или ДСП, не деформированный. К основанию в дальнейшем будет жестко прикрепляться полка для движения циркулярной пилы.

В листе основания (в столе) нужно сделать прорезь для свободного прохождения пильного диска. Диск должен полностью разрезать заготовку, позиционированную на поверхности стола, поэтому пильные зубья должны заходить глубже его поверхности, но при этом диск должен свободно вращаться. Рекомендуется даже сформировать стол из двух листов ДСП или фанеры, прикрепленных друг к другу плашмя: тогда в верхнем листе нужно будет сделать сквозную поперечную прорезь для свободного движения пильного диска.

Определение высоты полки для поперечного движения

Если работающий на станке правша, то полка для циркулярной пилы должна быть расположена по правой кромке стола, чтобы была возможность закрепить на столе заготовку.

Следует отрегулировать выступ на циркулярной пиле на максимум и замерить, на какой высоте над столом нужно расположить полку для поперечного движения циркулярки, чтобы зубья ее пильного диска не задевали стол. Этот замер фактически определит максимальную толщину заготовок.

Конструирование полки

На поверхность стола относительно прорези следует закрепить саморезами фрагменты ДСП или толстой фанеры, нарастив их, прикручивая друг к другу, до ранее замеренного уровня высоты позиционирования циркулярной пилы.

Следует учесть, что на самом последнем уровне пойдет слой ДСП, который будет формировать полку для движения циркулярной пилы. Так что, наращивая высоту, следует помнить о толщине ДСП последнего слоя.

Полка для движения циркулярки состоит из двух частей, симметрично расположенных относительно линии пропила для свободного хождения диска. Фактически должны получиться 2 «моста», выставленных параллельно друг другу через пространство для пильного диска и правой кромке стола в самой правой части этого стола.

Выставление ограничителей

Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтобы зубья диска попадали в вырез под них, но и при этом ничего не задевали. Следует отметить габариты корпуса на полках – именно по этим отметкам в дальнейшем нужно будет выставлять ограничители для движения циркулярной пилы.

Эти ограничители следует сделать из обрезков ДСП или толстой фанеры. Шириной они должны быть не менее 5 см. Их главная особенность – максимально ровная кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтобы циркулярная пила ходила вдоль них плотно и ровно, без какого-либо люфта.

Для этого рекомендуется выставить их изначально на клей, и пока он не схватился, протестировать хождение торцующего прибора. Если все выставлено верно, то ограничители (или направляющие) следует зафиксировать саморезами, прикрутив их к полкам. Так как направляющие имеют ширину 5 см, то ширину полок рекомендуется брать не менее 10 см.

Выставление направляющих для заготовок

Это должна быть полоска из ДСП или толстой фанеры, только здесь шириной уже не менее 10 см, так как у нее будет гораздо большая длина – направляющая должна быть длиннее стола на 20%, чтобы всегда была возможность закрепить ее струбциной в двух местах. Она устанавливается ближе к передней кромке стола под нужным углом к прорези для пильного диска, и закрепляется струбцинами.

Фиксировать на саморезы направляющую не нужно вовсе, так как в этом случае пропадет возможность корректировать угол отреза в случае необходимости. Направляющая для заготовок, естественно, должна быть одна, так как вторую просто невозможно будет закрепить струбциной в 2 местах. При работе на такой торцовке, заготовку нужно плотно прижимать к предварительно зафиксированной направляющей одной рукой, а другой (правой) производить отрезание заготовки циркулярной пилой.

Критерии выбора торцовки с протяжкой

Для того чтобы приобретение принесло только пользу, и деньги не были зря потрачены, перед покупкой нужно определиться:

  • для чего будет нужен инструмент — ведь пила с протяжкой необходима при выполнении профессиональной широкой заготовки. В случае если планируется редкое использование, можно ограничиться обычной торцовкой бытового класса.
  • с размером и весом пилы — при этом также рекомендуется уточнить максимально свободный ход рабочей головки.
  • какой нужен диаметр рабочих дисков — стоит отметить, что выбирать нужно исходя из диаметра от 0,2 м (но никак не меньше).
  • насколько безопасен инструмент, который приобретается.

Также важными параметрами считаются показатели глубины и ширины пропила.

Торцовочная пила с протяжкой: конструктивные особенности инструмента

Торцевая пила для дерева имеет довольно простую конструкцию, в состав которой входит пильный диск, двигатель с редуктором, основание и рукоятка с кнопкой запуска. Двигатель для пилы может быть коллекторным или асинхронным. Первый вариант осуществляет большее количество оборотов, не нуждается в регулярном обслуживании, а требует лишь периодическую смену щеток. А второй работает намного тише и является более долговечным. В классическом исполнении устройства двигатель располагается справа относительно диска. Однако существуют усовершенствованные модели, где он размещен сзади, что увеличивает угол обзора во время резки, являясь тем самым более удобным в работе.

Вращение пильного диска выполняется благодаря работе двигателя, который передает зубчатую или ременную передачу через редуктор. Во время работы на первой передаче исключается вероятность проскальзывания изделия даже на высоких нагрузках двигателя. Вторая передача обеспечивает меньше шума и снижает вибрацию диска. А это положительно сказывается на качестве работы и на сроке службы инструмента. Однако в таких устройствах быстро изнашивается ремень, который может также соскочить при резкой смене оборотов. Существуют более надежные и долговечные модели, которые отличаются прямой передачей. Однако их крутящий момент значительно ниже аналогов.

Устройство торцевой пилы с протяжкой

Для расширения возможностей обычной торцевой пилы, в нее может быть встроен протяжной механизм. В этом случае обычная пила превращается в торцовочный станок по дереву. В таких моделях функциональный модуль устанавливается на двух рейках, которые расположены параллельно друг к другу. Такая конструкция дает возможность пильному диску свободно передвигаться во время резки, что позволяет выполнять распил более широких изделий.

Функциональный модуль закреплен на станине. Это основание представляет собой подвижную круглую часть, которая может перемещаться при выставлении угла и упора. Станину для торцовочной пилы обычно изготавливают из магниевых или алюминиевых сплавов. В конструкцию пилы входит защитный кожух, который надевается на круг во время простоя устройства во избежание травм.

Стойка, пильный стол и дополнительные упоры

Одним из основных и сложных элементов углореза по дереву является пильный стол. С одной стороны к нему крепится стойка, с другой стороны над грифом движется диск. У пил с протяжкой гриф намного длиннее. В конце устройства располагается зажимная рукоятка, которая служит для фиксации стола относительно основания, и нажимной фиксатор, применяемый для быстрой настройки самых ходовых углов.

Стол для торцевой пилы можно приобрести в специализированном магазине или сделать собственноручно

На столе и стойке располагаются угловые шкалы, на которых указаны углы поворота и наклона. Стол может поворачиваться в обе стороны от 0 до 45 град. И надежно фиксироваться в выбранном направлении при помощи специального паза с защелкой.

Стойка может быть недвижимой или с наклоном влево на 45 град. Инструмент с наклоном стойки вправо встречается крайне редко, что объясняется необходимостью значительно усложнить конструкцию пилы. Кроме основных градуировок может быть предусмотрено несколько специальных, которые дают возможность подобрать оптимальный угол для резки плинтусов и молдингов.

Для надежной фиксации заготовок любых габаритов используются встроенные струбцины и различные упоры. При работе с длинными изделиями при помощи складных или выдвижных подставок, которые располагаются по обе стороны станины, можно расширить габариты основания. Такие дополнительные упоры обычно входят в комплект торцовочной пилы. Они представлены П-образными стальными прутиками, загнутыми вверх до уровня стола.

Струбцины и упоры используются для надежной фиксации материала во время работы пилы

Существуют более сложные конструкции оснований с литыми подставками, которые фиксируются относительно опоры винтами-барашками. Многие производители укомплектовывают торцовочные пилы, цена которых будет не намного выше классических инструментов, отдельными стойками или специальными столами. Их можно располагать на некотором расстоянии от инструмента в зависимости от длины изделий.

Основные и дополнительные опции торцовки

Все устройства оснащены плавным пуском, что позволяет заблокировать механизм во время замены круга, и соответственно остановить двигатель. Все модели торцовочных пил имеют защиту от пробоя корпуса электричеством.

Классическое исполнение торцовочных пил не предусматривает наличие электронных элементов. Однако существуют модели, обычно это торцовочные пилы для металла, которые оснащены функцией электронной регулировки скорости вращения. Благодаря такой функции обеспечивается более точный контроль над процессом выполнения работы. Также появляется возможность настроить оборудование для распила различных материалов.

Торцовочная пила с определенным пильным кругом может использоваться для нарезки плинтусов и ламината

Полезный совет! Для резки твердых пород древесины целесообразно использовать пилу с электронной регулировкой оборотов двигателя.

Выпускаются новые модели, в которых существует возможность задать определенное стабильное число оборотов. Это целесообразно, когда необходимо выполнить несколько заготовок за короткий срок. Ведь при сильном нажиме скорость устройства снижается. В это время благодаря электронному контроллеру задается определенный диапазон скорости, что позволяет получить ровный и быстрый рез.

Еще одной полезной, но дорогостоящей функцией, которая увеличивает стоимость инструмента, является лазерная наводка. Ее питание может осуществляться от сети или от батарейки. В первом случае рядом с рукояткой на корпусе инструмента расположен выключатель. Луч прокладывает линию пропила, что особенно ценно для неопытного мастера, у которого не выработались интуитивные навыки распила при помощи торцовочной пилы. Торцовка также может быть оснащена мощной светодиодной подсветкой, которая ставится за диском. При ее включении тень от диска падает на заготовку, образуя своеобразную подсветку.

Некоторые модели торцовочных пил оснащены лазерной указкой для точной нарезки материала

При работе инструмента образуется большое количество древесной пыли и опилок. Чтобы исключить распространение их по всему помещению некоторые модели оснащаются патрубком для подключения пылесоса, через который мусор удаляется непосредственно с места его образования. В современных моделях предусматривается расширение столешницы на 50 см и более, что позволяет работать с длинными изделиями, такими как ламинат.

Главные критерии выбора торцовочной пилы по дереву с протяжкой

Перед тем как выбрать торцовочную пилу, следует изучить ее основные параметры. Главным критерием является назначение инструмента. Если использование пилы планируется в достаточно редких случаях в бытовых целях, тогда достаточно купить торцевую пилу со стандартным набором функций. Для частого использования инструмента для распила заготовок различной ширины целесообразно приобрести универсальную торцовочную пилу с протяжкой, которая расширяет спектр возможностей инструмента. Именно функция протяжки используется для работы с материалом довольно большой толщины и позволяет увеличить ширину реза, показатель которой у обычных моделей не очень большой, что в свою очередь, расширяет функциональный спектр инструмента.

Полезный совет! В случае однократного или редкого использования инструмента можно изготовить мобильную и разборную торцовочную пилу своими руками из обычной болгарки и подручных инструментов и материалов.

Пильный стол можно приобрести в комплекте с торцовочной пилой, что позволяет не только удобно работать с инструментом, но и повышает уровень безопасности, поскольку крепления специально разработаны и подогнаны под определенную модель

Следующим критерием является безопасность устройства. Несмотря на стоимость инструмента в его конструкции, должен быть предусмотрен защитный кожух и опция блокировки случайного запуска устройства. При выборе инструмента необходимо учитывать его габариты и вес. Он должен быть мобильным и эргономичным, чтобы работать с пилой было максимально комфортно и легко в определенных условиях. Для работы на высоте целесообразно использовать маленький и легкий инструмент, который необязательно будет иметь меньшую мощность, чем крупногабаритная тяжелая торцевая пила.

Важно! Профессиональные модели являются более мощными, что отражается на весе и габаритах устройства. Ширина и глубина реза определяет назначение инструмента, а именно указывает на то, что на нем можно обрабатывать

Для качественной работы следует выбирать пильный диск диаметром не менее 20 см. Чем этот показатель больше, тем легче работать с инструментом. При выборе конкретной модели следует учитывать качество материала, из которого изготовлен поворотный блок и станина

Ширина и глубина реза определяет назначение инструмента, а именно указывает на то, что на нем можно обрабатывать. Для качественной работы следует выбирать пильный диск диаметром не менее 20 см. Чем этот показатель больше, тем легче работать с инструментом. При выборе конкретной модели следует учитывать качество материала, из которого изготовлен поворотный блок и станина.

Для постоянного и производственного использования следует выбирать профессиональные торцевые пилы

С протяжкой или без

Для создания более длинных пропилов, выбирают модели с протяжкой, также известные как торцовки-слайдеры, у которых пильный узел не только опускается вниз и разворачивается в стороны, но и перемещается в горизонтальной плоскости — вперед и назад. Помимо увеличенной ширины пропила торцовки с протяжкой обеспечивают ряд дополнительных преимуществ, например, позволяют выполнять двойные пропилы за один проход.

Торцовки без протяжки, несмотря на их кажущуюся устарелость, не менее популярны. Соотношение слайдеров и обычных торцовок на рынке электроинструмента составляет порядка 60 на 40 — это довольно грубая статистика, которая, тем не менее, наглядно показывает, что системы старого типа не собираются сдавать своих позиций.

Ограничения в длине распила, компенсируются стабильностью регулировок и безотказностью системы, которые достигаются благодаря упрощенной конструкции и меньшему количеству подвижных частей. Модели без протяжки значительно легче — разница в весе составляет 25-50% — это является весомым аргументом, если станок часто перемещается или перевозится на разные объекты. И, наконец, ценовой вопрос, в котором все очевидно — торцовки без протяжки стоят на порядок меньше, чем пилы того же класса, но с протяжкой.

Для пил разного класса используют диски с разным передним углом, о чем мы говорили выше. Для слайдеров подбирают диски, у которых зубья имеют отрицательный передний угол. Для пил без протяжки — диски с положительным углом.

Что представляет собой торцовочная пила по дереву. Назначение инструмента

Торцовочная, маятниковая пила по дереву и металлу, или углорез является стационарным отрезным узкоспециализированным инструментом, который используется для резки материалов под определенным углом. Такая возможность обеспечивается поворотной площадкой и движимой рабочей частью с диском над станиной. Торцовочная пила может обрабатывать узкие деревянные изделия в виде реек, брусков и досок. Также может быть использована для распила оргалита, ламината и OSB. Инструмент хорошо справляется с резкой пластика, алюминиевого профиля и лепного декора из полиуретана.

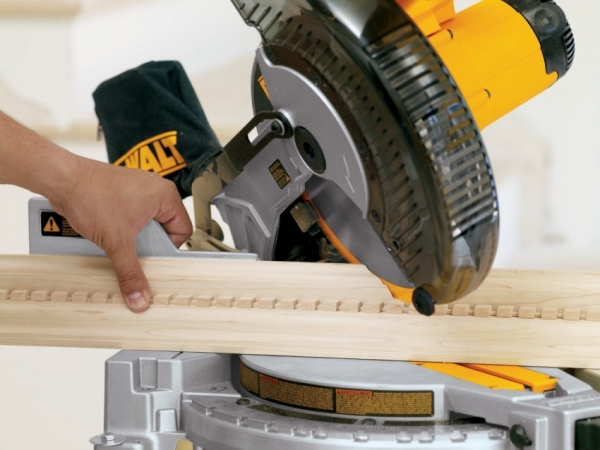

Торцовочная пила по дереву используется для резки материала под определенным углом

Благодаря высокой скорости, точности и легкости работы торцевая пила имеет широкую область применения. Она используется для столярных, монтажных и отделочных работ, связанных с использованием деревянных изделий. Инструмент незаменим в мастерских по изготовлению мебели, где необходимо выполнять точный и качественный распил изделий.

Существуют универсальные инструменты, которые осуществляют торцовку по металлу. Благодаря специальному диску при помощи инструмента выполняется резка металлических изделий из стали, железа и литых профилей. Такие торцевые пилы по металлу широко используются на предприятиях, которые занимаются изготовлением оконных рам из металлопластикового профиля.

Важно! На инструмент нельзя устанавливать алмазный или абразивный круг вместо пильного диска. В технической документации каждой конкретной модели указаны предельные параметры изделия, с которым может справиться инструмент

Торцовочные пилы малых размеров осуществляют распил изделий толщиной до 60 мм. Инструмент средних габаритов справится с заготовками толщиной 70-80 мм. Крупногабаритные пилы применяют для обработки изделий толщиной 100 мм и более

В технической документации каждой конкретной модели указаны предельные параметры изделия, с которым может справиться инструмент. Торцовочные пилы малых размеров осуществляют распил изделий толщиной до 60 мм. Инструмент средних габаритов справится с заготовками толщиной 70-80 мм. Крупногабаритные пилы применяют для обработки изделий толщиной 100 мм и более.

Кроме технических характеристик и класса самой пилы на ее качество и стоимость, напрямую, влияет фирма-производитель.

Именно бренд и его репутация становятся своеобразными диктаторами ценовой политики. Правда, существуют торговые марки, которым все-таки удалось совместить такое главное сочетание, как цена-качество. К таким торговым маркам смело можно отнести Stihl. Если говорить о Stihl, то нереально не упомянуть о многолетней и самобытной истории становления и развития этой фирмы.

Инструменты Stihl ценятся, как профессионалами, так и просто теми, кто лишь время от времени применяет их для выполнения своих задач.

Тут стоит отметить, что только по реальному качественный инструмент сможет прослужить долгие годы, а качество Stihl проверено не одним поколением.

Здесь представлен ассортимент  Stihl с самым широким выбором товара на каждый вкус и для любых потребностей.

Современные модели торцевых пил с протяжкой соответствуют высоким стандартам безопасности

Важно! Торцевые пилы нельзя использовать для обработки изделий из камня, керамики и черных металлов
