Торцовка с протяжкой по дереву

Торцовочная пила по дереву своими руками

Торцовочную пилу начального уровня вполне по силам изготовить самостоятельно в домашней мастерской. Для этого достаточно владеть навыками слесарных и сварочных работ на среднем уровне.

Торцовочная пила по дереву своими руками

Потребуются следующие материалы и оборудование:

• Болгарка (ее можно будет снимать со станка, и использовать по прямому назначению).
• Ось поворота колеса от автомобиля, или шкворень.
• Шарикоподшипник на 150 мм.
• Два амортизатора от грузового автомобиля (с неисправной гидравликой, нужна лишь механическая часть).
• Уголок 30×30.
• Жесть кровельная оцинкованная.
• Крепеж.
• Сверлильный станок.
• Сварочный аппарат.

В качестве основы маятникового устройства используется шкворень, он фиксируется подшипником. К подшипнику привариваются ушки для крепления на станине с помощью винтов диаметром 6 или 8 мм. Для защиты от стружки для маятникового узла из жести изготавливается небольшой защитный короб.

Система протяжки изготавливается из амортизаторов. Для этого необходимо слить из них масло и проделать вентиляционные отверстия, их стоит защитить от опилок металлической или нейлоновой сеткой.

Защиту для диска можно взять от старой дисковой пилы или согнуть из жести самостоятельно.

Получившийся агрегат выглядит не так презентабельно, как торцовочные пилы фабричного производства, но обладает неплохими рабочими характеристиками: скорость вращения диска 4500 об/мин, а длина пропила- 350 мм (равна ходу амортизатора). С высокой шумностью установки придется смириться, а для регулировки точности пропилов можно использовать набор подкладных брусков или придумать более совершенную конструкцию.

Изготовление режущего инструмента своими руками

В качестве одного из вариантов самостоятельного изготовления режущего инструмента может быть рассмотрен случай, когда используется угловая шлифовальная машинка (болгарка), уже отработавшая положенный ей срок. За основу рабочих параметров механизма могут быть взяты характеристики торцовки с протяжкой, рассчитанной на следующие параметры.

Обороты двигателя – порядка 4500, а длина формируемого пропила – 300-350 мм (второй показатель значительно выше, чем у фирменных моделей среднего класса).

Подвижная часть будущего самодельного устройства делается на основе старого автомобильного колеса со шкворнем, на наружной стороне которого на корпусе подшипников приваривается ушко для фиксации основания с болгаркой. Последнее закрепляется на корпусе посредством винтов типоразмера М6.

Для предохранения от попадания стружки в лицо пользователя получившаяся конструкция сверху закрывается защитным  коробом. Механизм протяжки изготавливается из старых амортизаторов от грузового автомобиля. Сначала из них выливается масло, а затем в корпусах просверливаются вентиляционные отверстия (позже они закрываются специальной сеткой, защищающей механизм от пыли и стружки).

Во избежание резкого рывка, хорошо ощущаемого при включении болгарки, изготавливаемый инструмент оснащается специальным модулем, снижающим обороты во время пуска.

В заключительной части обзора ещё раз надо напомнить о безопасности работы с торцовкой по дереву, которая относится к высокооборотным механизмам с режущим диском. Всё это вынуждает принимать при обращении с ней специальные меры защиты, заключающиеся в использовании очков и толстых холщовых рукавиц.

Как сделать с протяжкой?

Если обычная торцовка имеет только маятниковый ход (по полукругу), то на торцовке с протяжкой пила может перемещаться ещё и по горизонтали. Такая торцовка может резать в размер по длине заготовки большей ширины.

Если у простой торцовки ширина заготовки ограничена шириной диска при максимальном погружении в материал, то у варианта с протяжкой добавляется ширина хода пилы по направляющим.

У заводских торцовок с протяжкой конструкцией предусмотрен как маятниковый ход по полукругу, так и горизонтальный ход пилы по направляющим.

Большинство самодельных торцовок с протяжкой проще в самом принципе конструкции. У них нет маятникового хода по полукругу, а есть только горизонтальное перемещение по горизонтали.

Пример изготовления самодельной торцовки с протяжкой в этом видео:

Такую конструкцию нельзя назвать торцовкой в чистом виде, это скорее аналог, способный выполнять некоторые операции. Её плюс:

• доступность материалов,
• сравнительная простота изготовления,
• возможность пилить ширине заготовки.

Минусы:

• ограниченный функционал, нельзя пилить под углами в разных плоскостях,
• неудобен ввод длинных заготовок под пилящий диск,
• для длинных заготовок, которые размещаются перпендикулярно самодельной станине и пиле, придется дополнительно делать опорный верстак.

Функции гибридных моделей

Гибридные модели — это пилы, укомплектованные дополнительным рабочим столом с продольными направляющими, в который съемная дисковая пила закрепляется снизу, а диск выходит в паз на столе.

Гибридная модель торцовочной пилы

Надо отдавать себе отчет в том, что это устройство не сможет попеременно то распускать доски, то обрабатывать их торцы. При каждой смене операции придется переставлять пилу и менять диск, осуществлять наладку и установку начальных координат.

Такой вариант не приемлем при больших объемах распиловки. В этом случае уместнее будет приобрести два специализированных агрегата, каждый из которых будет хорошо отлажен и сможет работать с должной точностью и производительностью.

Что это такое?

Торцовочная пила с протяжкой представляет собой узкоспециализированный вид техники, созданный для угловой резки. Данное устройство нередко еще именуют маятниковой пилой. Главной особенностью инструмента считается наличие в конструкции поворотного модуля, с помощью которого работа упрощается. Такие стационарные станки способны очень точно под различными углами распиливать брус, доски и рейки. Время от времени их также употребляют для обработки МДФ, ламината, искусственных плит и оргалита. Отыскало устройство обширное применение и в работах по резке профильного пластика, декоративной лепнины, профилированного алюминия.

К основным преимуществам торцовочных плит относят:

• высшую скорость вырезки;
• точность обработки заготовок;
• простоту эксплуатации.

Что все-таки касается минусов, то на такие инструменты воспрещается ставить абразивные и алмазные круги.

Устройства выпускаются в разных модификациях, которые различаются техническими показателями. Так, компактные станки могут делать распил заготовок шириной до 60 мм, среднегабаритные — от 70 до 80 мм, а проф — более 100 мм. В независимости от вида все торцовочные плиты отлично управляются с поставленными задачками, потому что владеют высочайшей производительностью. Они обустроены ограничителем глубины, что позволяет подбирать нужные пазы и проводить распил определенной толщины.

Не считая того, оборудование обеспечено дополнительным механизмом, с помощью которого диск имеет способность наклоняться в обе стороны под избранным углом к горизонтальной плоскости.

Bosch GCM 8SJL

Для масштабных работ лучше выбирать эту пилу. Ее относят к проф серии. По сопоставлению с бытовыми модификациями, она просто совладевает с резкой не только лишь древесной породы, да и металла, пластика. Производители дополнили ее обилием опций, что упрощает рабочий процесс. Не считая того, инструмент обустроен массивным мотором (1,6 кВт). Единственный минус – отсутствует регулировка оборотов.

Sources:

https://waysi.ru/stroyka/svoimi-rukami/kak-sdelat-torcovocnuu-pilu-iz-cirkularnoj-svoimi-rukami.html https://e-1.com.ua/catalog/display/category/10/subcategory/115 https://stroy-podskazka.ru/torcovochnaya-pila/s-protyazhkoj/

Безопасность во время работы

Техника безопасности при пользовании самодельной и заводской торцовкой не отличается. Основные правила:

• Рука не должна приближаться к режущему диску ближе, чем на 20-30 см. При резке мелких деталей используются прижимы.
• Нужно следить за тем, чтобы электрический провод не попал в режущий диск.
• Нельзя работать под открытым небом во время дождя, чтобы избежать попадания воды в электродвигатель через решетку вентиляции и розетку.
• Нельзя работать уставшим, в состоянии опьянения, со сниженной реакцией.

Циркулярка — очень шумный вид инструмента, длительная работа с ней негативно сказывается на слуховых органах, поэтому обязательной нужно пользоваться наушниками. Также защитными очками, т.к. в процессе пиления образуется большое количество мелких опилок, которые как раз летят в глаза.

Области применения ручных и стационарных моделей

Торцовочная пила – это электрический ручной инструмент, предназначенный для распиловки и обработки различных материалов (дерево, металл и пластик). В зависимости от назначения подобное оборудование классифицируется следующим образом: торцовочная и торцово-усовочная, маятниковая и циркулярная пила (электрическое стусло).

Ручная дисковая пила отличается от торцовочной пилы лишь тем, что у неё отсутствует станина с поворотным столом, что делает её более мобильной, и это особенно важно при бытовом использовании. Торцовочные пилы по дереву используются для распиловки деревянных заготовок, а также изделий, изготовленных из продуктов деревообработки (ламинат, ДСП, МДФ и прочие плитные материалы)

Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели. Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ

Торцовочные пилы по дереву используются для распиловки деревянных заготовок, а также изделий, изготовленных из продуктов деревообработки (ламинат, ДСП, МДФ и прочие плитные материалы). Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели. Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ.

Использование ручной дисковой пилы при обработке деревянного баланса

Ручные модели используются на строительных площадках и в домашних условиях, а стационарно устанавливаемые − в условиях мастерских или цехов различных видов производств. Маятниковые пилы используются при работе с металлом, что необходимо при изготовлении металлоконструкций в различных сферах производства. Подобное оборудование устанавливается стационарно, а для работы используются специальные пильные диски.

Как сделать торцовку из ручной циркулярки маятникового типа?

Простейшую торцовку на основе ручной циркулярки можно сделать за несколько минут. Для этого потребуется дверная петля, лучше с одной длинной стороной (полосой). Одну сторону крепят на платформу циркулярки, вторую на станину. Предельно понятно весь процесс пошагового изготовления показан на этом видео:

Здесь не потребовалась даже фанера и крепеж для изготовления станины. В качестве неё использован обычный деревянный поддон. Также можно использовать любую подходящую готовую платформу.

В некоторых случаях, если в деревянной станине нет щелей под проход диска, их прорезают самим диском. Крепления циркулярки перед этим ослабляют, чтобы сделать пропил с небольшими смещениями влево-вправо. Так прорезь получится немного шире диска, и при работе диск не будет тереться о боковины прорези.

Плюсы такого решения:

• предельная простота изготовления,
• минимум деталей (петля и два болта с гайками и шайбами).
• минимум инструмента для изготовления (дрель, сверло, гаечный ключ).
• быстрота и простота перевода из ручной пилы в режим торцовки и обратно.

Минусы:

• ограниченная возможность пиления под углами по длине и высоте.
• наличие люфта в оси петли, при пилении нужно выбрать одну сторону и прижимать пилу к ней. В другом случае из-за люфта пропил может быть неточным (плюс-минус 2-5 мм).
• изменения в устройство безопасности – кожух диска всегда открыт полностью.

Пример другой самодельной торцовки со специально изготовленной станиной вместо поддона здесь:

Способ немного сложнее, так как приходится делать из фанеры станину. Но преимущества такой конструкции – компактность и мобильность. Её можно убрать на полку, поставить на верстак и т.д.

Выбор по марке производителя

Для того чтобы грамотно выбирать подходящую для работы модель торцовки, также можно ориентироваться на производителей, которым следует отдать предпочтение.

Изучение потребительского спроса показало, что самыми надёжными и эффективными считаются такие известные марки, как Makita, Bosch, Metabo, Hitachi, а также российский «Корвет».

Большинство из перечисленных рейтинговых инструментов имеют специальную станину округлой формы, позволяющую выставлять требуемый угол реза. Наиболее надёжными считаются образцы торцовочных пил, у которых станина изготовлена на основе алюминия или сплава магния (как у изделий Bosch). При этом общая масса этого инструмента не превышает 15 кг.

Модели торцовок по дереву марки «Макита» отличаются наличием на основании специальных штанг, которые могут раскладываться в виде удобной подставки. Такой образец пил принято использовать в домашних условиях. При необходимости обработки габаритных деталей для этой модели потребуется дополнительная опора.

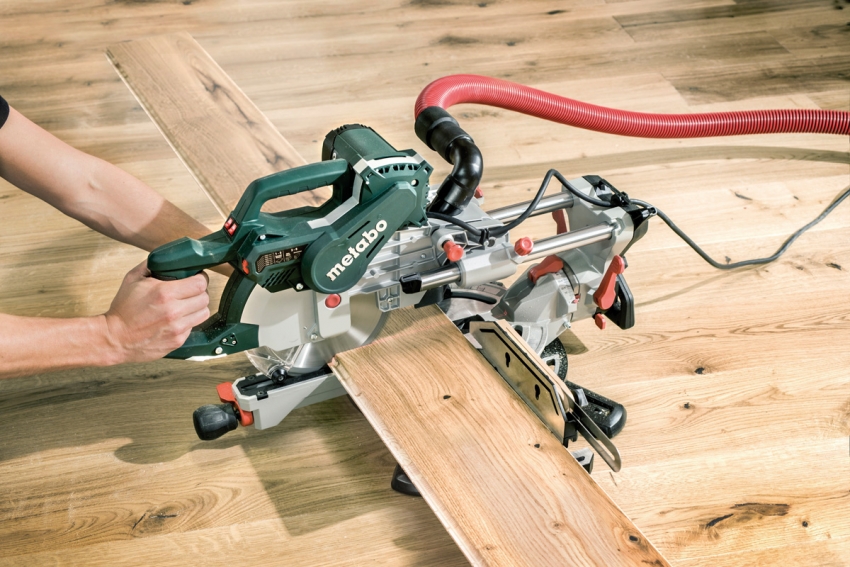

В отличие от других моделей торцовочная пила Metabo, в частности, оснащается специальным механизмом, обеспечивающим возможность изменения наклона пильного диска. Благодаря этой возможности указанные торцовки широко востребованы в личных хозяйствах и чаще всего классифицируются как дисковые пилы.

Электронное и лазерное оборудование

пила Bocsh в работе

Торцовочная пила с протяжкой редко содержит электронные элементы. Но существуют модели с электронной регуляцией скорости вращения. Эта опция позволяет точнее контролировать ход работы, а также настраивать механизм для пиления различных материалов.

Единичные производители пошли еще дальше и оснастили свои механизмы возможностью поддержания стабильной частоты оборотов. Полезная опция, если необходимо быстро напилить множество заготовок, ведь во время нажима скорость вращения диска обычно сильно снижается. В модифицированных пилах электронный контроллер вернет скорость в необходимые пределы. Тем самым обеспечится быстрый и ровный рез.

Лазерная наводка — это еще одна дорогая, полезная, но необязательная опция. Лазер четко указывает линию пропила, это очень удобно для неопытных мастеров, у которых еще не выработался автоматизм.

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим характеристикам и могут быть простого (обычного) или комбинированного типа, что несколько расширяет их функциональность.

Отличие комбинированных моделей от обычных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения несложных перемещений основных элементов пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

Кроме этого, важной функциональной особенностью является наличие протяжки, также расширяющей возможности используемого оборудования. Пила торцовочная с протяжкой

Пила торцовочная с протяжкой.

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие деревянные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Советы по выбору обычных и комбинированных моделей

Для того чтобы сделать правильный выбор и учесть все нюансы, связанные с особенностями использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сформулировать следующим образом:

1. Инструмент должен соответствовать его предназначению − не стоит покупать дорогую и мощную модель, если предполагается ею пользоваться периодически и в личных целях.
2. В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при небольших объёмах работы.
3. Наличие средств защиты и безопасности − важный момент при выборе торцовочной пилы, т.к. при неправильном использовании можно легко получить травму, работая на подобном оборудовании.
4. В связи с тем, что мощность и вес связаны между собой напрямую, то при необходимости выполнения работ разъездного характера лучше выбрать менее мощную модель, но обладающую меньшей массой.
5. Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
6. Станина должна быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры должны обеспечивать надёжную фиксацию обрабатываемого материала.

Рекомендации по выбору торцовочных станков по дереву

Торцовочный станок по дереву марка «Makita LF 1000»

При выборе модели, предполагающей стационарную установку и работу в интенсивном режиме, следует обратить внимание на следующие моменты:

• мощность и вес в этом случае не являются основополагающими критериями выбора, а наиболее важным показателем будет скорость вращения шпинделя, от которого зависит чистота реза;
• в обязательном порядке на стационарно устанавливаемом инструменте должны быть все виды защит от токов короткого замыкания и перегрева электрического двигателя;
• размер пильного диска должен быть максимально возможным, что позволит расширить возможности устройства;
• наличие механизма протяжки необязательно, но крайне желательно, т.к. это также отражается на функциональности и производительности инструмента;
• оснащение дополнительными опциями должно только приветствоваться, т.к. это также положительным образом отражается на трудоёмкости выполняемых операций на подобном оборудовании.

Рекомендации по выбору торцовочных пил по металлу

Торцовочная пила по металлу модель «Metabo CS 23-355»

Основные критерии выбора для пил, предназначенных для резки металла, те же, что и для аналогов, предполагающих работу с деревянными заготовками, но, кроме этого, следует помнить, что:

Для работы с различными видами металла используются разные типы дисков, поэтому на их назначение и размер посадочного, а также наружного диаметра следует обращать особое внимание.
Чем более широкие заготовки из металла предстоит обрабатывать, тем большего размера должен быть диаметр пильного диска.
Защитный кожух должен полностью закрывать диск во время работы.
Наличие ограничителя по глубине реза расширяет возможности станка.
Более мощный электрический двигатель обладает большей производительностью и меньше нагревается во время работы.

Устройство и принцип работы

При рассмотрении конструктивных особенностей торцовки по дереву нужно отметить, что профессиональный инструмент состоит из следующих основных частей:

• основание механизма;
• пильный (рабочий) диск;
• двигатель с приводом и редуктором;
• рукоятка с размещённой на ней пусковой кнопкой.

Основное нагрузочное усилие в этом механизме приходится на полотно диска, который изготавливается из особо прочных материалов.

С точки зрения конструктивного устройства особое внимание при выборе торцовки по дереву уделяется двигателю, который может иметь несколько исполнений

Так, в ряде случаев в дисковых агрегатах устанавливается асинхронный движок, а иногда предпочтение отдаётся коллекторным приводам. В первом случае торцеватель работает совершенно бесшумно, при этом срок его службы заметно повышается.

Положительной стороной коллекторных двигателей является их неприхотливость в части обслуживания и возможного ремонта. Этот основной узел режущего механизма размещается обычно справа от диска, что обеспечивает удобство работы со всем устройством.

В основе функционирования торцовки по дереву заложен принцип передачи вращательного импульса с вала двигателя через редуктор на режущий инструмент (подобно другим механизмам, работающим по приводной схеме). В зависимости от условий торцевания и обрабатываемого материала можно выбирать определённую скорость вращения и мощность привода.

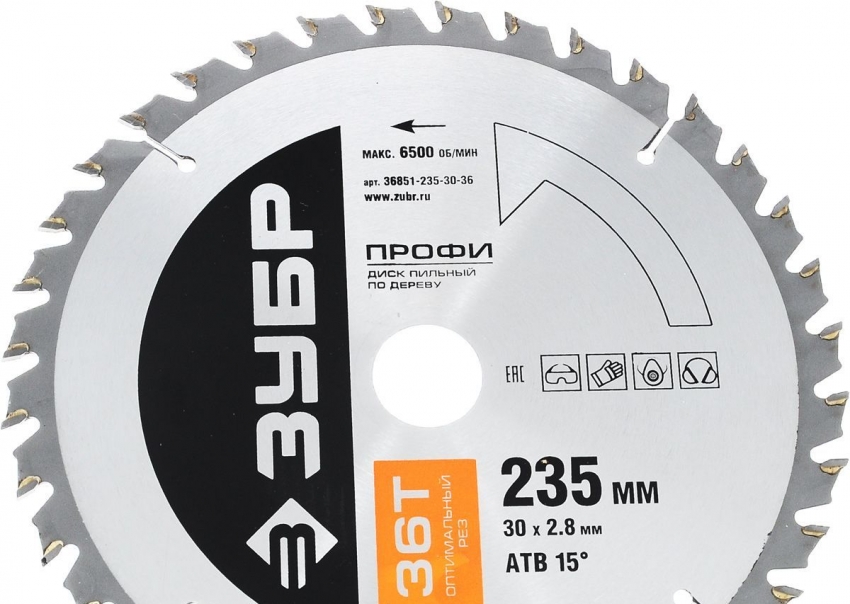

Выбор пильного диска для торцовочной пилы

Качество распила зависит от характеристик торцевой пилы и режущей детали. Диски для пилы различают:

• по форме зубьев;
• по наружному поперечнику;
• по посадочному отверстию.

Посадочное отверстие или внутренний поперечник диска обычно равен 3 см. Значение внешнего поперечника может составлять 21, 25 или 30 мм. Данный показатель указывается в характеристике инструмента и на лицевой поверхности диска

Выбирая параметры режущего изделия, следует обратить внимание на двигатель, для которого подбирается конкретный типоразмер диска. Для мощных двигателей нецелесообразно использовать большие диски

В результате можно получить некачественный и неаккуратный срез.

Чем больше значение наружного поперечника, тем больше на нем располагается зубцов, и следовательно, меньше нагрузка на каждый из них. Этого говорит о том, что у больших дисков более длительный период эксплуатации. Диски с малым количеством зубьев целесообразно использовать для продольного реза, с максимальным – для поперечного. На поверхности любого диска указана его маркировка, максимальная скорость вращения, направление вращения и совместимость с инструментом.

Пильный диск необходимо выбирать, сходя из мощности инструмента

Конструкция зубьев диска для торцевой пилы по дереву

На качество обработки изделий влияет размер, заточка, геометрия и материал изготовления зубьев диска. Чем меньше размер зубьев, тем качественнее и аккуратнее получается срез

Это особенно важно для ламината и лакированного или окрашенного дерева. Для грубой обработки можно использовать диски с малым количеством больших зубьев

Они используются для резки фанеры и мягкой древесины.

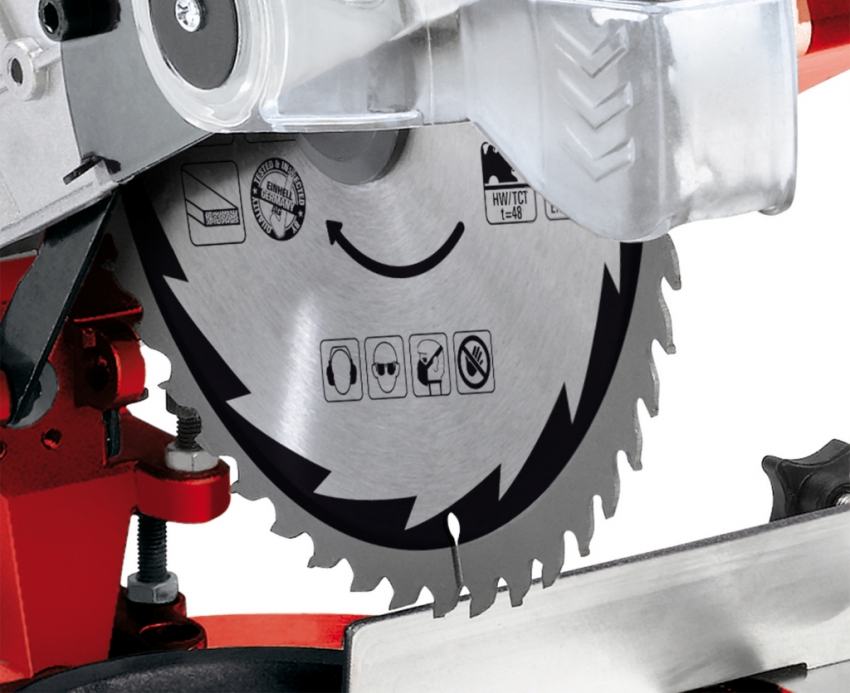

На пильном диске можно найти рекомендации по его использованию

Для обработки пластика и композитов лучше выбирать диски с трапециевидными зубьями или с напайкой «тройная стружка». Для твердых пород дерева целесообразно использовать изделия с зубьями с твердосплавными напайками из карбида вольфрама или сплава кобальта. Для резки ДСП, фанеры и шпона предпочтительнее всего считаются диски с напайками АТВ.

Геометрия зубьев указывает на характер реза. В зависимости от этого различают диски для продольных, поперечных разрезов или для чистовой и аккуратной обработки. Некоторые диски для длительной работы имеют тонкие прорезы и плавные линии, благодаря которым компенсируется температурная деформация круга и снижается уровень шума при работе инструмента. Поверхность зубьев должна быть гладкой, без зазубрин, а край — достаточно острым. Диски изготавливаются из термообработанной стали с композитными наплавками.

Пильные круги для нарезки необходимо выбирать исходя из толщины и вида материала

Мощность и количество оборотов

При выборе пилы следует обратить внимание на ее мощность и частоту вращения режущей части инструмента. Эти параметры тесно связаны между собой

Чем больше мощность устройства, тем выше частота оборотов пыльного диска.

Срок эксплуатации более мощных устройств немного выше, чем у аналогов с более низким показателем. Стандартная величина мощности равна 1,6 кВт. Этого значения вполне достаточно для выполнения любого рода задач. Однако многие современные модели обладают мощностью в 1,8 кВт. Но это напрямую увеличивает вес агрегата и усложняет работу с инструментом. К тому же мощные модели требуют исправной проводки, чтобы при работе пилы не возникали замыкания и отсутствовали перебои с подачей электроэнергии.

Количество оборотов, которое совершает диск, влияет на качество реза. Чем больше это значение, тем аккуратнее и чище он получится. У современных моделей встроена функция регулировки количества оборотов, что удобно для обработки конкретного вида материала.

Срок эксплуатации профессиональных моделей торцовочных пил немного выше, чем бытовых устройств

Выбор расходников

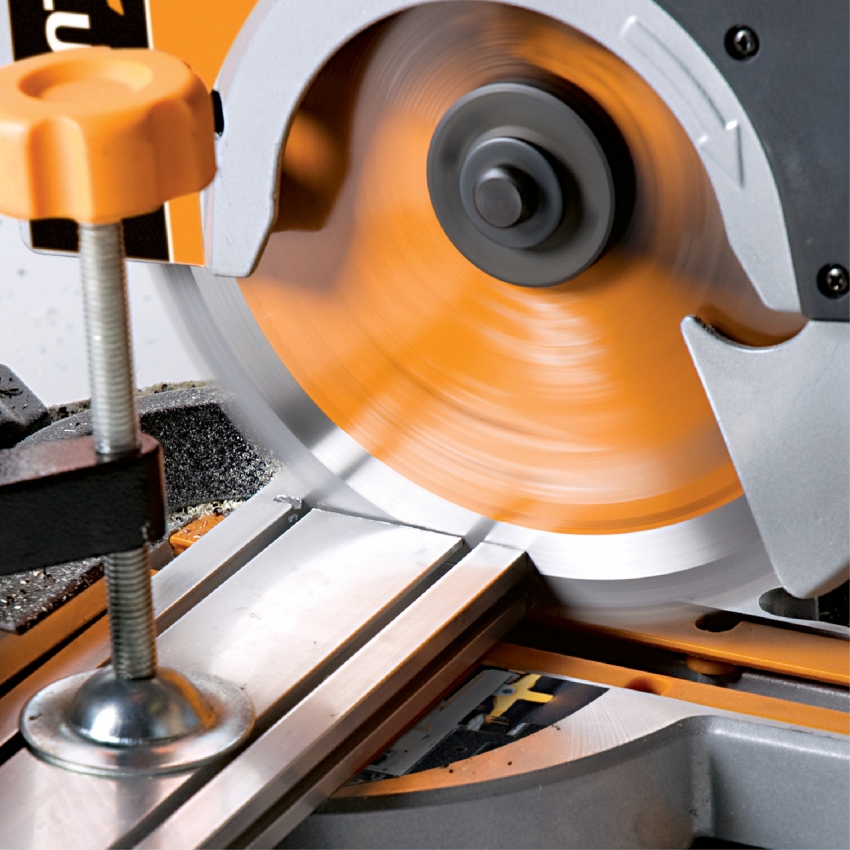

диск в защитном кожухе

Качество резки зависит от характеристик инструмента и рабочего органа, в данном случае пильного диска. Все диски для торцовочных пил по дереву различаются:

• наружным поперечником;
• внутренним поперечником;
• формой зубьев.

Внутренний поперечник диска или посадочное отверстие бывает двух размеров 25 или 30 миллиметров. Размер указан на лицевой стороне круга и в характеристиках пилы. Внешний диаметр также подбирается в зависимости от возможностей инструмента. Сложнее разобраться с геометрией режущих поверхностей:

• чем больше зубья на круге, тем грубее обрабатывается деталь. Например, для резки ламината, крашенного или лакированного дерева не следует выбирать такой расходник. Подойдут мелкозубчатые круги. Существует классификация пильных кругов для торцовочных пил с протяжкой: для поперечных разрезов, продольных и для чистовой обработки (универсальные);
• диски с прорезями хороши для длительной работы. Прорези не позволяют деформироваться кругу во время нагревания, а также снижают шум во время работы.
