Искусственное старение металла: механическое и термическое

мтомд.инфо

Раздел:

Материаловедение. Металловедение.

Отпуск применяется к сплавам, которые подвергнуты закалке с полиморфным превращением. К материалам, подвергнутым закалке без полиморфного превращения, применяется старение.

Закалка без полиморфного превращения – термическая обработка, фиксирующая при более низкой температуре состояние, свойственное сплаву при более высоких температурах (пересыщенный твердый раствор).

Старение – термическая обработка, при которой главным процессом является распад пересыщенного твердого раствора. В результате старения происходит изменение свойств закаленных сплавов. В отличие от отпуска, после старения увеличиваются прочность и твердость, и уменьшается пластичность.

Старение сплавов связано с переменной растворимостью избыточной фазы, а упрочнение при старении происходит в результате дисперсионных выделений при распаде пересыщенного твердого раствора и возникающих при этом внутренних напряжений.

В стареющих сплавах выделения из твердых растворов встречаются в следующих основных формах:

тонкопластинчатой (дискообразной);
равноосной (сферической или кубической);
игольчатой.

Форма выделений определяется конкурирующими факторами: поверхностной энергией и энергией упругой деформации, стремящимися к минимуму. Поверхностная энергия минимальна для равноосных выделений. Энергия упругих искажений минимальна для выделений в виде тонких пластин.

Основное назначение старения – повышение прочности и стабилизация свойств.

Различают старение естественное, искусственное и после пластической деформации.

Естественным старением называется самопроизвольное повышение прочности и уменьшение пластичности закаленного сплава, происходящее в процессе его выдержки при нормальной температуре.

Нагрев сплава увеличивает подвижность атомов, что ускоряет процесс. Повышение прочности в процессе выдержки при повышенных температурах называется искусственным старением.

Предел прочности, предел текучести и твердость сплава с увеличением продолжительности старения возрастают, достигают максимума и затем снижаются (явление перестаривания). При естественном старении перестаривания не происходит. С повышением температуры стадия перестаривания достигается раньше.

Если закаленный сплав, имеющий структуру пересыщенного твердого раствора, подвергнуть пластической деформации, то также ускоряются процессы, протекающие при старении – это деформационное старение.

Старение охватывает все процессы, происходящие в пересыщенном твердом растворе: процессы, подготавливающие выделение, и сами процессы выделения.

Для практики большое значение имеет инкубационный период – время, в течение которого в закаленном сплаве (см. Закалка стали. Виды закалки. Закаливаемость.) совершаются подготовительные процессы, когда сохраняется высокая пластичность. Это позволяет проводить холодную деформацию после закалки.

Если при старении происходят только процессы выделения, то явление называется дисперсионным твердением.

Старение является основным способом упрочнения алюминиевых и медных сплавов, а также многих жаропрочных сплавов.

Покраска под старинную латунь

Фактурные металлизированные составы могут преобразить изделие, придавая ему имитацию латуни.
Технология обработки почти не отличается от предоставленных выше. Поверхность предварительно зачищается, шлифуется и обезжиривается. Для состаривания применяется методика декоративной покраски под латунь.

Процесс нанесения выполняется следующим образом:

Перед тем как нанести декоративную краску, с изделия удаляется старое покрытие. Для этого можно использовать металлическую щетку или наждачку.
Залогом прочности и надёжности окрашивания является грунтовка. Используйте состав, специально предназначенный для металла.
На поверхность наносится латунная краска в один слой. Состарить полученное покрытие можно покраской кракелюром

Усилить эффект поможет жжёная умбра, которая наносится очень осторожно посредством сухой ткани. Если в процессе работы образовались излишки, то их необходимо снять ещё до высыхания вещества.
В завершение поверхность окрашенной и состаренной детали покрывают глянцевым лаком на акриловой основе.

Как видим, дизайнерская старина достигается простыми способами. При выполнении работ своими руками получить желаемый результат помогают краски, которые создают необходимый эффект бронзовой, латунной, медной поверхности.

Здравствуйте, дорогие читатели, предлагаю Вам изучить технологию состаривания металла, благодаря которой Вы сможете придавать изысканность и антикварность совершенно простым обычным предметам декора.

Для этого Вам понадобится чашка перекиси водорода и чашка уксуса плюс две столовые ложки соли. Все это самодельное зелье налейте в бутылку с распылителем и побрызгайте на металлический предмет. Содержащаяся в зелье перекись ускоряет процесс окисления металла, преобразуя его в состаренный временем антиквариат.

Довайте подробней рассмотрим процесс состаривания металла.

Можно обклеить медными монетками шар и побрызгать на него самодельным раствором по рецепту Марии Неман для окисления металла. Любая медная псостаренная таким образом оверхность, покрытая зеленью и бирюзовым оттенком, благодаря нескольким подходам брызганья этим раствором по поверхности с промежуточной просушкой будет смотреться изысканно

А тапарь давайте рассмотрим, как изменится оцинкованный металл

Сам по себе оцинкованный металл трудно окислять, так как он предназначен противостоять окислению. Зато шелочной раствор поможет сделать этот трюк состаривания, hgblfdfz ржавый эффект.

Попробуйте смешать аммиак и соль с небольшим количеством мыла, чтобы придать мягкое травление. Но вполне можно использовать сильное чистящее средство для туалетов. Не забудьте эту процедуру проводить в вентилируемом помещении и с защитными очками.

Вуаля! Ведерко превратилось в неповторимый антикварный шедевр!:)

Теперь давайте рассмотрим технологию, как придать металлу естественный кракелюр.

Этот эффект достигался обычно от нескольких нанесений красок, но с существенным промежутком времени. Теперь вы можете создать этот же эффект легко!

Вы можете получить этот эффект сейчас, нанося на один слой краски тонкий или толстый слой клея водонепроницаемого Элмер для дерева. А сверху наносится на состояние отлипа(это когда клей еще не полностью высох, но и не пристает к рукам) еще один контрастный слой краски.

На верхний слой краски вы можете использовать болотный цвет краски и добавить «патина» или даже «искусственного мха»А для первого слоя краски можно использовать терракотовый цвет, который придаст ему свою особую красоту и ощущение времени. А можно верхний слой наносить лессировкой, используя оба оттенка, которые отдельными мазками создают неповторимый эффект.

Все свои творения с имитацией старения временем Вы можете оригинально оформить свой сад.

Успешного Вам состаривания металлической поверхности:)

Технологии состаривания горных пород

Технологии декоративного преображения горных пород достаточно разнообразны и связаны с физико-техническими характеристиками обрабатываемой поверхности. Мягкие образцы (туф, травертин, мрамор) чаще всего подвергают кислотному травлению либо механическому воздействию средних по твердости абразивов.

Для особо прочных горных пород (классический гранит, габбро диабаз и прочие интрузивы) применяют технологии искусственного старения двух типов:

Механические представляют собой бучардирование – ударно-вращательное воздействие на камень зубчатыми молотками-бучардами, закрепленными на вращающихся дисках. В результате твердосплавные иглы создают на гранитной поверхности оригинальный рельефный рисунок.
Термические предполагают использование высокотемпературных газовых горелок, выжигающих из поверхностного слоя породы кристаллы наименее тугоплавких минералов. Отличие такой технологии от первого метода состоит в том, что поверхность камня после обработки может немного изменить цвет, став более светлой.

Получение патины других цветов

Для формирования на меди окисной пленки другого цвета можно даже в домашних условиях воспользоваться одним из следующих методов.

Красно-коричневый

Для получения красно-коричневой окисной пленки медное изделие на несколько минут помещают в состав, приготовленный из одной части медного купороса, одной части хлористого цинка и двух частей воды.

Гамма от светло-коричневого до черного

Чтобы получить такую патину, предмет из меди необходимо поместить в раствор, состоящий из одного литра воды и 20 граммов сернистого аммония. Изменяя температуру нагрева обрабатываемого изделия перед патинированием, можно регулировать интенсивность окрашивания.

Светло-коричневый

Чтобы придать поверхности медного изделия светло-коричневый цвет, необходимо обработать его смесью натриевого хромпика (124 г/литр), азотной (15,5 г/литр) и хлористоводородной (4,65 г/литр) кислот, 18-процентного сульфида аммония (3–5 г/литр). Такой раствор наносится кистью и выдерживается в течение четырех-пяти часов.

Во все времена ржавчина являлась одним из самых серьезных врагов железных изделий. Пострадавшим от коррозии вещам очень сложно вернуть привлекательность, а в особо запущенных случаях, изъеденный ржавчиной предмет приходится выбрасывать. Между тем, как это ни странно звучит, рыжий или бурый налет на металле может быть желанным явлением. Это как никто другой хорошо знают дизайнеры, реставраторы и другие специалисты, по роду своей деятельности, сталкивающиеся со старинными вещами и их имитацией.

Необходимость «состарить» предметы и их отдельные детали, изготовленные из железа и его сплавов, возникает не так уж и редко. Например, вы стали обладателем замечательного винтажного сундука, который достоин стать настоящим украшением вашей гостиной или кабинета, но имеет серьезный недостаток – отсутствие одной из петель крышки. Сегодня найти или заказать у слесаря идентичный элемент совсем несложно, но даже мастерски изготовленная реплика не будет смотреться рядом с оригиналом, имеющим благородный старинный вид с легким налетом коррозии. Возможно ли обработать металл так, чтобы он выглядел старше на десятки, а то и сотни лет? Разумеется можно и мы расскажем, как это сделать без особых усилий и затрат.

Режимы старения

Металл или сплав на его основе	Температура нагрева, °C	Время выдержки, час
Алюминий	100÷235	1÷17
Медь	160÷330	2÷25
Титан	550	1
Магний	170÷180	16
Никель	690÷710	16
Сталь с высоким содержанием углерода	130÷150	25÷30

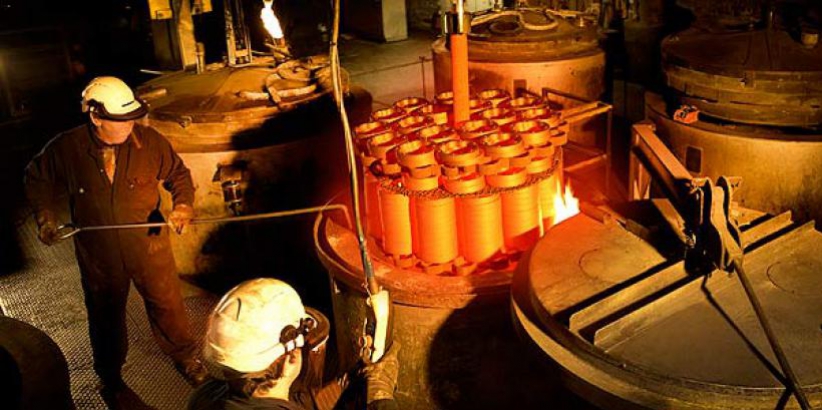

Операция может выполняться без предварительной закалки заготовок или деталей и с ней

И тут важно правильно подобрать температуру нагрева: она должна быть ниже той, при которой происходила закалка. В любом случае это оговаривается в технологическом процессе по изготовлению той или иной детали, который разрабатывают специалисты на производстве с учетом применяемого оборудования и режимов старения

Старение черных, цветных металлов и их сплавов является распространенным технологическим процессом, позволяющим добиться нужных свойств. Операция должна производиться с учётом структурных и физико-химических особенностей марки металла на качественном оборудовании, специально предназначенном для проведения искусственного старения. Такие печи выпускают отечественные и зарубежные производители в широком ассортименте. Они соответствуют современным требованиям к энергосбережению и безопасности, простоты в управлении и обслуживании. Работают на разных температурных режимах. Многие из моделей могут встраиваться в конвейерные линии, что позволяют повысить производительность труда. Различаются такие печи объемом садки, производительностью, мощностью и наличием дополнительных функций, которые упрощают выполнение такого вида термообработки.

Источник

Материалы и инструменты

Для «состаривания» металлических предметов вам не понадобится ни дорогостоящее оборудование ни сложные, многокомпонентные химические составы. Практически все, что необходимо для работы, можно отыскать в ящике с инструментами, гараже или, в крайнем случае, в ближайшем хозяйственном магазине:

Пластиковая емкость;
Наждачная бумага с зерном 100;
Защитные очки;
Резиновые перчатки;
Белый уксус;
Перекись водорода;
Поваренная соль;
Распылитель;
Прозрачный акриловый герметик.

Работу лучше выполнять под открытым небом в солнечный день, и это связано не только с использованием реактивов, дающих бурную реакцию с выделением газов, но и с тем, что под действием прямых солнечных лучей работа будет продвигаться гораздо быстрее.

Особенности термообработки алюминиевых сплавов

Алюминий и его сплавы требуют особого подхода к термообработке для достижения определенной прочности и структуры материала. Очень часто применяют несколько методов термообработки. Обычно, после закалки следует старение. Но некоторые типы материалов могут подвергаться старению без закалки.

Такая возможность появляется после отливки, когда компоненты, при повышенной скорости охлаждения, могут придать металлу необходимую структуру и прочность. Это происходит во время литья при температуре около 180 градусов. При такой температуре повышается уровень прочности и твердости, а также снижается степень тягучести.

Отжиг необходим для придания однородной структуры алюминиевому сплаву. С помощью этого метода состав становиться более однородным, активизируется процесс диффузии и выравнивается размер базовых частиц. Также можно добиться снижения напряжения кристаллической решетки. Температура обработки подбирается индивидуально, исходя из особенностей сплава, необходимых конечных характеристик и структуры материала.

Состав и свойства алюминиевых сплавов, упрочняемых термической обработкой

Важным этапом отжига является охлаждение, которые можно проводить несколькими способами. Обычно проводят охлаждения в печи или на открытом воздухе. Также применяется поэтапное комбинированное охлаждение, сначала в печи, а потом на воздухе.

Закалка требуется для упрочнения материала путем перенасыщения твердого раствора. Этот метод основан на нагреве изделий температурам и быстром охлаждении. Это способствует полноценному растворению составных элементов в алюминии. Используется для обработки деформируемых алюминиевых сплавов.

Для использования этого способа нужно правильно рассчитать температуру обработки. Чем выше степень, тем меньше времени требуется на закалку. При этом стоит подобрать температуру так, чтобы она превышала значение, необходимое для растворимости компонентов, но была меньше границы расплава металла.

Методом старения достигается увеличение прочности алюминиевого сплава. Причем необязательно подвергать изделия искусственному старению, так как возможен процесс естественного старения.

В зависимости от типа старения изменяется скорость структурных изменений. Поэтому искусственное старение более предпочтительно, так как оно позволяет повысить производительность работ. Подбор температуры и времени обработки зависит от свойств материала и характеристик легирующих компонентов.

Правильное сочетание уровня нагрева и времени выдержки позволяет повысить прочность и пластичность. Такой процесс называется стабилизацией.

Как «состарить» металл

Между тем, как это ни странно звучит, рыжий или бурый налет на металле может быть желанным явлением.

Это как никто другой хорошо знают дизайнеры, реставраторы и другие специалисты, по роду своей деятельности, сталкивающиеся со старинными вещами и их имитацией.

Сегодня найти или заказать у слесаря идентичный элемент совсем несложно, но даже мастерски изготовленная реплика не будет смотреться рядом с оригиналом, имеющим благородный старинный вид с легким налетом коррозии.

Возможно ли обработать металл так, чтобы он выглядел старше на десятки, а то и сотни лет? Разумеется можно и мы расскажем, как это сделать без особых усилий и затрат.

Материалы и инструменты

Пластиковая емкость;
Наждачная бумага с зерном 100;
Защитные очки;
Резиновые перчатки;
Белый уксус;
Перекись водорода;
Поваренная соль;
Распылитель;
Прозрачный акриловый герметик.

Приступаем к работе

Как мы уже говорили, для обработки металла «под старину» лучше выбрать погожий солнечный день и выполнять все операции под открытым небом. Но если это невозможно, то позаботьтесь о том, чтобы помещение, где вы работаете, хорошо вентилировалось или, хотя бы, проветривалось. Процесс искусственного «ржавения» железа состоит из нескольких этапов:

Тщательно очистите железный предмет от пыли, масел и других загрязнений. Если его поверхность окрашена, то следует удалить лакокрасочное покрытие механическим или химическим способом.
Обработайте поверхность металла наждачной бумагой до легкой шероховатости. Это сделает реакцию окисления металла более активной.
Установите пластиковую емкость на ровное основание и поместите в нее подготовленную деталь.
Защитите глаза очками, а руки – резиновыми перчатками. Пренебрегая средствами защиты, вы подвергаете свой организм серьезной опасности.
Наносим уксус на предмет, помещенный в емкость, используя распылитель.
Дайте кислоте вступить в реакцию с металлом. Появление ржавчины станет заметно уже через несколько минут.
Смешайте два стакана перекиси водорода, четыре столовые ложки уксуса и полторы чайные ложки поваренной соли в пластиковой бутылке. Закрепите на емкости распылитель и начните наносить получившуюся смесь на металл. Если пропорции выдержаны правильно, то реакция будет мгновенной – на поверхности металла появятся пузыри, а уже начавшаяся появляться после первоначальной обработки ржавчина активизируется еще больше.
Оставьте изделие сохнуть с нанесенным на него составом на 5-10 минут. В случае, если обрабатывается большая площадь, может потребоваться несколько больше времени.
Для того, чтобы получить легкий налет старины, достаточно однократной обработки. Но в том случае, если нужно получить очень ржавую вещь, процесс придется повторить 2-4 раза.
После достижения ожидаемого результата, извлеките предмет из пластиковой емкости, а оставшийся в ней раствор разбавьте водой и вылейте в канализацию.
Чтобы сохранить получившийся эффект ржавчины, нанесите на «состаренную» поверхность прозрачный акриловый герметик. Защитный слой не только предотвратит окрашивание ржавчиной контактирующих с деталью предметов, но и остановить процесс коррозии, который может продолжиться уже без вашего участия и, в конце концов, полностью разрушить предмет.

Полученная в результате такой обработки ржавчина неотличима от образовавшейся естественным способом. Акриловый барьер позволит металлу сохранять стабильный внешний вид долгие годы и при этом сам будет незаметен.

Полезные советы 30.11.2020 11:08:35

Механическое старение

Механическое или деформационное старение — это процесс, протекающий после пластической деформации, если она происходит ниже температуры рекристаллизации. Такое старение развивается в течение 15-16 суток при комнатной температуре и в течение нескольких минут при 200—350 °C. При нагреве деформированной стали возможно образование частиц карбидов и метастабильной нитридной фазы Fe₁₆N₂ или стабильного нитрида Fe₄N. Развитие деформационного старения резко ухудшает штампуемость листовой стали, поэтому многие углеродистые стали подвергают обязательно испытаниям на склонность их к деформационному старению.

Другие методы

Такие методы подходят для состаривания других видов металла. К примеру, если нужно состарить латунь, достаточно взять яблочный уксус (3 части) и соль (1 часть). Из компонентов готовят раствор и наливают его во флакон для распыления. В течение получаса изделие следует равномерно орошать полученным раствором. В конце работы предмет нужно отполировать парафином.

Также металлическое изделие можно покрасить, и для этого нужно подготовить наждачную бумагу, растворитель, черную акриловую краску, кисть-губку, другой оттенок акриловой краски (это будет акцентный цвет). Перед тем как приступить к работе над изделием, нужно обработать его наждачной бумагой, а после следует обезжирить поверхность предмета. Затем нужно взять кисть, смочить ее водой и окунуть в краску черного цвета. Изделие окрашивают и оставляют его высыхать на ночь. После предмет нужно неравномерными мазками окрасить краской акцентного цвета. Слой краски должен сохнуть минимум двое суток.

Какой бы метод состаривания металла ни был выбран, человек, работающий над изделием, должен позаботиться о соблюдении правил техники безопасности. Нельзя допускать попадания каких-либо средств на кожу и слизистые оболочки!

Процесс старения

Старение в качестве температурной обработки используется как заключительная операция. Применима к тем металлам и сплавам, у которых пресыщенный твердый раствор может выделять избыточный компонент и самопроизвольно распадаться.

После проведения процедуры старения у металла увеличиваются твердость с прочностью, но при этом снижаются вязкость с пластичностью, но эти значения сохраняются на протяжении срока работы.

Старение стали производится для изменения внутренней структуры после закалки. Полученный твердый раствор феррита пресыщенный углеродом и азотом при нагревании распадается. В зависимости от количества содержания углерода в сплаве внутренняя структура может приобретать форму:

дискообразную (в виде тонких пластинок);
сферическую;
кубическую;
игольчатую.

Искусственное старение металла (термообработка) применяется к тем сплавам, в которых растворяемость одного элемента в твердом состоянии значительно снижена. Это проявляется при снижении температуры.

Во время искусственного старения в сталях с низким содержанием углерода, не выше 0,05%, распадается пресыщенный твердый альфа раствор. При этом выделяются избыточные фазы. Такая метаморфоза приводит к тому, что снижается пластичность, но приводит к увеличению твердости и прочности.

Модель Орована

На рисунке показана модель Орована, которая иллюстрирует перемещение дислокаций. Максимального эффекта добиться возможно при естественном старении, но время затраченное на это будет значительным. Увеличить скорость протекания процесса можно искусственным старением, но при этом прочностные характеристики будут снижены.

Твердость в зависимости от времени старения

На графике отчетливо видно, что сокращение времени старения не позволяет получить высокую твердость.

Течение процесса старения во многом зависит от углерода и азота. Особенно это заметно в малоуглеродистых сталях. Азот с уменьшением температуры начинает хуже растворятся в альфа железе. Например, при температуре 590°С растворенного азота содержится 0,1%, но уже при 20°С его содержание снижается до 0,004%. При старении альфа раствор выделяет нитриды. Поэтому влияние азота менее выражено по сравнению с тем же углеродом при температурном воздействии.

При увеличении углерода в сталях увеличивается эффект изменения структуры, получаемый при термическом воздействии. Объем углерода, максимум которого может раствориться в альфа железе составляет 0,02-0,04%. При таком содержании закаленное изделие, подвергнутое естественному старению обладает твердостью в полтора раза выше чем после отжига.

Алюминиевые и алюминисто-медные сплавы подвергаются деструкции при различных температурах (свыше 100°С) из-за различия в температуре распада структуры разных металлов. Так выделяют низкотемпературное и высокотемпературное изменение структуры.

Распад твердого раствора проходит по двум путям. В первом случае это образование и рост частиц фазы идет по всему объему. Во втором случае распад прерывистый (ячеистый). Во время него ячейки растут колониями. У колоний структура ячеистая, а рост идет от границы зерна и движется во внутрь, уменьшая размер.

Способы закалки

Суть любой закалки — превращение аустенита в мартенсит (диаграмма «железо-углерод»). В зависимости от температурного режима, закалка может быть полной или неполной. Первым способом закаливают инструментальную сталь, а вторым — цветную.

При закалке могут использоваться один или несколько охладителей. От этого также зависит способ термообработки. В зависимости от охлаждающей среды, термическая обработка металла может быть:

с использованием одного охладителя;
с подстуживанием;
прерывистой;
ступенчатой;
изотермической.

Закалка в одном охладителе

Данный метод применяется для термообработки простых деталей, изготовленных из легированной и углеродистой стали. Деталь нагревается до необходимой температуры, а затем охлаждается в жидкости. Углеродистую сталь диаметром от 2 до 5 мм охлаждают в воде, детали меньшего диаметра и всю легированную сталь — в масле.

Закалка с подстуживанием

При термообработке с одним охладителем часто возникают состояния термического и структурного внутреннего напряжения. Развиваются они в том случае, когда разность температур достигает минимума. На поверхности металла образуется напряжение растяжения, в центре — напряжение сжатия. Чтобы данные напряжения уменьшить, перед тем, как опустить нагретую деталь в жидкость, её недолго держат на открытом воздухе. Температура детали в данном случае не должна быть ниже линии 0,8К по диаграмме «железо-углерод».

Прерывистая

Эту закалку проводят в двух средах — воде и масле или воде и воздухе. Нагретую до критической точки деталь сначала быстро охлаждают в воде, а потом медленно в масле или на открытом воздухе. Такой способ термообработки применяют для высокоуглеродистой стали. Этот метод — сложный, так как время охлаждения в первой среде очень мало и определить его сможет лишь специалист высокой квалификации.

Ступенчатая

При прерывистой термообработке деталь охлаждается неравномерно — более тонкие поверхности быстрее, чем все остальные. К тому же очень трудно отрегулировать время нахождения детали в первой среде (воде). Поэтому лучше использовать ступенчатую закалку. Данный метод позволяет охлаждать деталь в среде при температуре, превышающей мартенситную точку. Первая ступень — охлаждение и выдержка детали в данной среде до того момента, когда все сечения детали достигнут одной и той же температуры. Вторая ступень — окончательное медленное охлаждение (преобразование аустенита в мартенсит).

Изотермическая

При изотермической термообработке деталь нагревают до критической точки, а затем опускают в масляную или соляную ванну температурой 250 градусов. Выдерживают полчаса, а далее остужают на открытом воздухе. Такая закалка обеспечивает высокую конструкционную прочность и применяется для легированных и конструкционных сталей, у которых распад аустенита в промежуточной области не происходит до конца. В дальнейшем он превращается не в мартенсит, а в бейнит + 20% остаточный аустенит, обогащённый углеродом. Такой закалкой можно достичь высокой прочности при хорошей вязкости.

СТАРЕ́НИЕ МЕТА́ЛЛОВ

Авторы: М. А. Штремель

СТАРЕ́НИЕ МЕТА́ЛЛОВ, изменение свойств металлов и сплавов, протекающее самопроизвольно в процессе длительной выдержки при комнатной темп-ре (естественное старение) либо при умеренном нагреве (искусственное старение). С. м. проводится как спец. окончательная операция термической обработки для большого числа сплавов, которая обеспечивает получение комплекса необходимых механич. или физич. свойств.

Старение, или «дисперсионное твердение», – осн. способ упрочняющей термич. обработки сплавов на основе цветных металлов – Al, Mg, Cu, Ni и др.; проводится при выдержке сплава ниже темп-ры предшествующей закалки с целью выделения из твёрдого раствора дисперсных (0,01–1 мкм) включений, что приводит к повышению прочности.

В сплавах на основе железа при старении (при 20–300 °C и выдержке от нескольких часов до нескольких лет) происходит повышение предела текучести по мере перехода содержащихся в сплавах N и C в сегрегации (химич. неоднородности) и выделения на дислокациях. В зависимости от предшествующей обработки сплава старение может быть двух осн. типов – закалочное и деформационное. Наибольшее практич. значение имеет деформац. старение, которое в отличие от закалочного может происходить при низком содержании примесных атомов в твёрдом растворе; оно наблюдается практически для всего диапазона содержания С в стали, в то время как закалочное даёт заметный эффект в осн. только для низкоуглеродистых сталей. В случае когда деформац. старению предшествует холодная пластич. деформация, упрочнение стали повышается, но несколько снижается пластичность. Динамич. деформац. С. м. – процесс старения, протекающий непосредственно в ходе пластич. деформации; такую «тёплую деформацию» ниже температур рекристаллизации используют для дополнит. упрочнения, напр., пружинной проволоки и ленты.

Старение стали может проявляться в ухудшении пластичности и вязкости за время длительной эксплуатации при климатич. темп-рах. К процессу собственно С. м., в т. ч. деформационного, добавляется деградация поверхностного слоя за счёт износа, коррозии и пр. Для предотвращения отрицат. эффекта С. м. в «нестареющих сталях» понижают содержание C и N (до 10–3% по массе) или связывают их в соединения (TiC, AlN и др.). Экспресс-контроль стали на возможное С. м. – сравнение ударной вязкости до и после холодной деформации и выдержки при 250 °C.

Старение металла, виды, искусственное, естественное, как происходит и от чего зависит

Старение металлов достаточно медленный процесс, в результате которого происходят механические изменения, изменение физических и химических свойств.

На старение металлов оказывает влияние целый ряд факторов, среди которых:

тепловое движение атомов и молекул;
механическое воздействие (различные нагрузки на сгибание/сдавливание/разрыв и т.д.);
световое излучение (особенно невидимые человеку излучения);
магнитное поле (намагничивание/размагничивание) и др.

Суть старения металла заключается в том, что происходит процесс равновесного состояния, при котором свойства металла отклоняются от нормы. А именно, материал может стать более мягким, хрупким, менее упругим и т.д.

Старение металла

мтомд.инфо

Покраска под старинную латунь

Технологии состаривания горных пород

Получение патины других цветов

Режимы старения

Материалы и инструменты

Особенности термообработки алюминиевых сплавов
