Инфракрасный теплый пол под ламинат – технология монтажа + видео инструкция

№4. Безопасность плёночных тёплых полов (возгорание)

Фото с сайта https://homemasters.ru/forums/topic/30943-opyt-ispolzovaniya-teplogo-pola-caleo/ . Обсуждение проблемы возгорания плёночного тёплого пола

Как-бы производители не хвалили свою продукцию и не заявляли о её безопасности, периодически в сети появляются отзывы потребителей в которых представлены фото загоревшихся плёночных тёплых полов. И речь не идёт о возгорании проводки, а именно о возгорании самого нагревательного мата.

Производитель, в лице специалиста технической поддержки потребителя, зачастую ссылается на несоблюдение правил монтажа, указанных в технической документации к товару. Зачастую упоминают:

• неверная установка датчика температуры;
• Недостаточная теплоотдача. Слишком мал зазор между полом и предметом, который на нём находится (например мебель без ножек, постелили ковёр, забыли тряпку на полу, или просто уснуло домашнее животное на тёплом месте). Налагаются значительные ограничения на последующую перестановку мебели, использование ковров и других покрытий и т.д. ;
• отсутствие заземления. Во многих многоквартирных домах советской постройки заземление отсутствует с момента проектирования здания. Соответственно выполнить требования по заземлению тёплых полов представляется невозможным и вся ответственность ложиться на потребителя.
• Также имеются рекомендации по установке надёжных терморегуляторов. Но понятие «надёжность» не приемлемо к пожарной безопасности. Стоит доверять только термину «100% безопасный«, которого вы наверное не найдёте на упаковке и в сопроводительной документации к товару.
• Обязательная установка систем автоматического обесточивания при повышении нагрузки в контуре тёплых полов. Произвести верный расчёт такой системы сможет только специалист, при этом, эта система только снизит риск, хотя и значительно, поражения электрическим током или возгорания.

Какой из этого можно сделать вывод?

Установка и эксплуатация плёночных тёплых полов совсем не безопасная затея, и в подавляющем большинстве случаев, ответственность ляжет на самого потребителя.

Монтаж и эксплуатация электрических тёплых полов в помещениях с повышенной влажностью повышает вероятность возникновения опасной, для здоровья и жизни живого существа, ситуации

Если обратить внимание на некоторые технические усовершенствования, активно рекламируемые производителями, то не сложно заметить появление новых элементов в конструкции систем электрических тёплых полов, например антиискровая сетка. Что говорит о повышении производителем безопасности своей продукции

Но с другой стороны, ране производитель как-то не обращал на это внимание и нет никакой гарантии, в изменении подхода в информировании потребителя.

Материал финишного покрытия пола должен быть на 100% негорюч, являться диэлектриком, быть герметичным, иметь достаточную теплопроводность в реальных условиях эксплуатации (разлили чай, воду, бутылку с растворителем или жидкостью для снятия лака). Т.е. такие покрытия как ламинат, пробка, дерево, линолеум уже заставляют задуматься над их применением с системой электрических тёплых полов. Наиболее выгодно выглядят керамическая плитка, керамогранит и подобные материалы.

Монтаж электрического тёплого пола выполняйте со строгим соответствием с документацией прилагаемой производителем конкретного товара. При этом, знакомьтесь с документацией ещё до покупки, на предмет совпадения ваших возможностей (например, заземление) с требованиями производителя. Всё это требует времени, знаний и опыта, следовательно, разумнее доверить специалисту.

Специалиста, вероятно, стоит выбирать по уровню взятой на себя ответственности, касательно в случае возникновения каких-то проблем связанных с функционированием и безопасностью системы тёплых полов.
С точки зрения безопасности, лучше обратить внимание на модели с питанием 12В.  Чем ниже напряжение, тем безопаснее для человека. «Однако при наличии сырости сопротивление тела человека резко снижается и безопасным может считаться напряжение только ниже 12 В«.

Какой должна быть подложка под теплый пол: особенности укладки

В зависимости от типа полов подбирают различные материалы. Основные нюансы представлены в таблице:

Разновидность пола	Виды материалов	Как проводятся работы?	Значение
Электрический	Пробка техническая прессованная	Выполняется в 2 уровня	Равномерное распределение тепла от кабеля, исключение его перегревания, отвод избытка теплоэнергии
Вспененные материалы	Первый – на этапе черновых работ
Магнезитовые плиты	Второй – при финальном монтаже
Инфракрасный плёночный	Вспененный полистирол	Подложку для инфракрасного теплого пола под ламинат укладывают только на стяжку, которую предварительно прикрывают фольгой	Перенаправление тепла в помещении, отражение ИК излучения, предупреждение 30% теплопотерь
Полимер	Монтаж металлизированного лавсана выполняют на плёнку с резисторами. Отражающую сторону направляют вверх
Металлизированный лавсан	Изоляцию накладывают сплошь, стыки соединяют, проклеивают
Магнезитовые плиты	Нагревательные элементы накладывают поверх отражающего слоя покрытия
Листы ЛВП	Затем идёт теплоотражающая подложка для инфракрасного пола, ИК-плёнка
Водяной	Рулонная пробка	Укладывают слой фольги на полимерной основе	Снижение теплопотерь, вспомогательная гидроизоляция
Изоплат
Экструдированный пенополистирол	Закрепляют материал покрытия
Вспененный пенополистирол	Выполняют армирующую стяжку водяного пола
Формированный пенопласт
Ламинатное напольное покрытие	Подложка для пленочного теплого пола под ламинат	Монтаж проводят на цементную стяжку между утеплённой системой и ламинатом	Предотвращение деформации ламинатных панелей, исключение скрипа из-за люфта
Рулонный полиэтилен	Используют тончайший материал до 3мм, толщина варьирует от 2 до 5мм
ППЭ ламинированное

При выборе полистирола обращайте внимание на самоцентрирующиеся замки. С их помощью вы выполните укладку пенопластовых плит легко и удобно

Вам не потребуются дополнительные крепления, трубная система гарантированно разместится в специальных клапанах.

Подложка для ламината под теплый пол инфракрасный служит одновременно:

• утеплителем;
• амортизатором;
• защитой ламинатным панелям.

Поэтому выбирайте специализированный материал с усиленной теплопроводностью.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

• теплоотражающее покрытие;
• термостат;
• инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Теплый пол ЗЕБРА ЭВО-300

В период наступления осенне-зимнего сезона самым актуальным вопросом является выбор системы обогрева собственного дома. Владельцы обращаются не только к традиционным типам отопления (газовое, печное, электрическое или центральное), но и к более современным системам. К данному типу относится пленочный теплый пол. Он может использоваться в качестве единственного источника тепла или выступать как дополнительное отопление.

Группа компаний «ЛУЧ» реализует пленочные обогреватели ЗЕБРА ЭВО-300 WF, которые представляют собой новое поколение отопительных систем, разработанных на базе потолочных пленочных решений. При этом максимальная мощность напольного обогревателя составляет 150 Вт/м2.

Конструкция представляет собой пленку толщиной в 1 мм из специального состава. Один коробочный набор включает 50 секций с размером 500х600мм. Максимальная длина ленты — 10 модулей.

Количество отходов при монтаже сведено к минимуму, т.к. пленку можно нарезать по длине. У нас Вы можете заказать теплый пленочный пол в любых объемах, начиная от одного модуля.

Каждая секция является самостоятельным обогревателем с мощностью 45 Вт и может работать отдельно.

Внешний вид ЗЕБРА ЭВО-300 WF

1. Выходы (фаза, ноль),
2. Контакт заземления,
3. Фирменная этикетка с маркировкой,
4. Резистив (нагревательный элемент),
5. Монтажные зоны,
6. Место кроя.

Основные показатели

• Номинальное рабочее напряжение Uн – 220 В, 50 Гц.
• Максимальная удельная мощность – 150 Вт/м²
• Номинальный ток нагрузки Iн – 1,0 А/м².
• Максимальная температура нагрева – 40° С.
• Толщина – менее 1 мм.
• Вес – около 550 г/м².
• Класс защиты нагревателей – IPx4.

Преимущества ЗЕБРА ЭВО-300 WF

• модульность: при выходе со строя одного из модулей остальные продолжают работать,
• направленный теплый поток, который гарантировано быстрее нагревает помещение и пол, чем другие пленочные системы для пола,
• гарантированный срок службы – 25 лет,
• экологически чистые и безопасные для здоровья компоненты, из которых изготавливаются модули,
• расход электроэнергии составляет 20Вт/ч при условии утепления помещения согласно стандарта СНИП Тепловая защита зданий 23-02-2003,
• простой монтаж, который можно выполнить своими руками,
• отсутствие электромагнитного излучения: токопроводящие элементы помещены в «Клетку Фарадея»,
• не перегревается.

Наша компания осуществляет установку пленочных систем обогрева под любое напольное покрытие.

Под ламинат . Технология монтажа схожа со способом укладки потолочных систем отопления. При монтаже используется 3-мм слой Изолона, который создает теловой защитный экран. Изолон монтируется блестящей стороной к верху. Все стыки и крепления нагревательных элементов соединяются монтажным скотчем. Если основание пола имеет деревянную основу, то крепление нагревательных модулей можно осуществить с помощью монтажного степлера.

Под черновой пол на лагах . Систему под данный пол можно установить двумя способами:

Под стяжку . На основание укладывается теплоизоляционный слой толщиной минимум в 15мм. Затем монтируется теплоотражающий слой с использованием скотча. Такая последовательность гарантирует изоляцию поверхностей, отдающих тепло, в результате чего повышается энергоэффективность, направленность работы системы и уменьшается расход электроэнергии.

Модули нужно укрыть полиэтиленовой пленкой слоем не менее 0,1мм. Все стыки снова проклеиваются скотчем. Пленка заводится немного выше уровня стяжки. Затем укладывается металлическая сетка, которая будет выступать в роли каркаса. Только теперь можно заливать стяжку до нужного уровня.

Для правильного соблюдения корректной нагрузки на электропроводку необходимо рассчитать мощность пленочного отопительного пола. При условии, что мощность системы выше 2,2 кВт (10А), подключать ее напрямую нельзя. Для подключения такой мощности используется модульный контактор. Система выдерживает силу тока в 16А, но качество электроэнергии может не соответствовать утвержденному стандарту. В результате перепадов в электросети изменяется сила тока, скачки которого могут повредить терморегулятор.

Где купить теплый пол в Севастополе?

Компания «ЛУЧ» представляет передовые экономичные решения для отопления различных объектов. Наши консультанты помогут рассчитать мощность теплого пола и количество секций. Мы представляем самые выгодные цены на реализуемые системы теплого пола в Севастополе и регионе. Для уточнения всех деталей оставьте свою заявку или позвоните по телефону.

Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

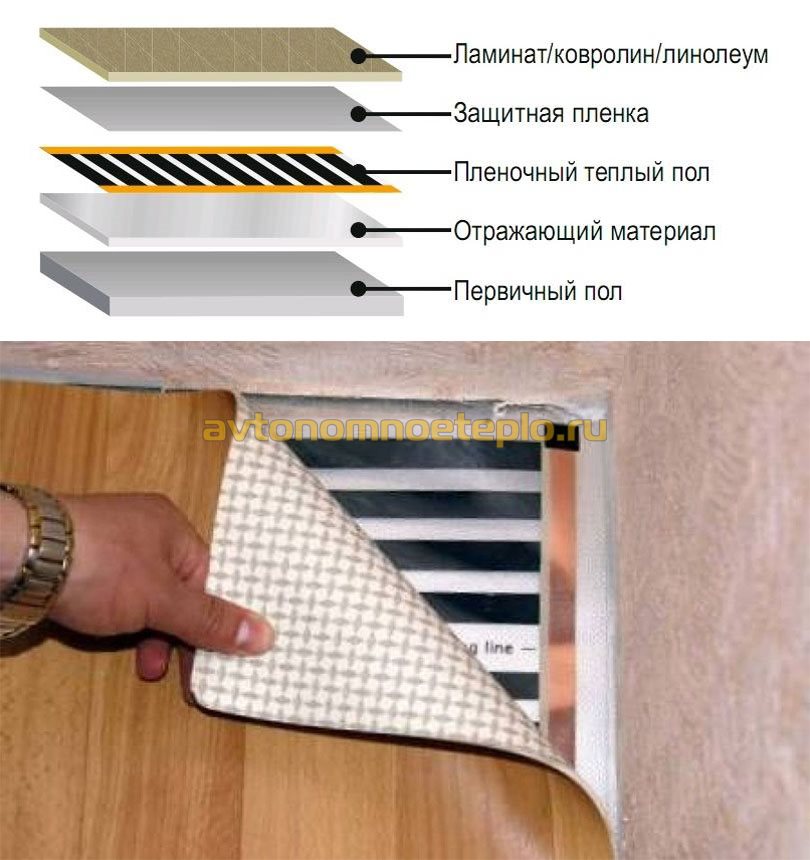

В таком тёплом «пироге»  нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Монтаж и подключение пленочного инфракрасного пола

Прежде всего, расположите заранее составленную схему перед собой и приступайте к работе очень тщательно, сверяясь с планом

Обратите внимание, что при нарезке или монтаже нагревательной пленки, а также во время укладки финишного покрытия, нельзя допустить повреждения ее элементов.. Если все-таки произошел порыв или разрез токопроводящего или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить.

Если все-таки произошел порыв или разрез токопроводящего или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить.

Монтаж пленочного пола производится в такой последовательности:

Нагревательные элементы расстилают по поверхности пола так, чтобы медные шины были расположены блестящей стороной вниз. Чтобы пленка не двигалась, ее можно приклеить к подложке скотчем.
Места разреза токопроводящих шин, если они не будут задействованы для коммутации кабелей, сразу после укладки изолируют специальной битумной лентой, которая поставляется в комплекте. Ею проклеивают контакты с обеих сторон, после чего плотно обжимают, чтобы добиться герметичности соединения.
В поверхности подложки в том месте, где будет расположен термодатчик с кабелем, необходимо прорезать под них паз. Укладку корпуса термодатчика нужно выполнить так, чтобы он находился на черной карбоновой полосе в центре нагревательного мата. Чтобы датчик не сдвинулся, его приклеивают битумной лентой. Только после этого можно укладывать сверху нагревательные элементы.
На следующем этапе выполняется подключение пленочных теплых полов к питающим кабелям с помощью клемм. Как правило, используются клеммы клипсового типа. Чтобы закрепить клемму, ее верхнюю пластину вставляют в контактный разрез таким образом, чтобы вторая часть крепления располагалась снизу пленки. Далее производят обжимку клипсы пассатижами. Делать это нужно аккуратно, но очень плотно, чтобы получился полноценный контакт с участком медной шины с серебряным покрытием.
Иногда клеммы закрепляются по принципу заклепок – в таких случаях принцип их фиксации подробно оговаривается в инструкции производителя.
Согласно подготовленной схеме начинают прокладку питающих кабелей. Концы проводов зачищают примерно на 1 см и вставляют их в клеммы, прикрепленные к нагревательным матам. После этого клемму обжимают пассатижами.
Следующим этапом является изоляция всех соединений. Битумная лента проклеивается с верхней и нижней стороны нагревательной пленки

Важно, чтобы были изолированы все металлические фрагменты. По завершении обжимки получают абсолютно герметичный узел, внутрь которого не может попасть влага ни при каких обстоятельствах.
Когда подключение питающих кабелей и изоляция клемм будет завершена, все элементы размещают в предварительно прорезанных в подложке пазах и проклеивают скотчем.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

• раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
• чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
• приблизительный отступ от стены, примерно 25-30 см.
• элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
• обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
• пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Технические характеристики нагревательной пленки

Перед приобретением пленочного пола рекомендуется тщательно изучить предлагаемые на рынке модели, чтобы выбрать наиболее оптимальный вариант по качеству и стоимости. Для этого требуется разобраться в отличиях и технических параметрах разных вариантов.

При покупке термической пленки желательно обратить внимание на следующие характеристики:

• мощность – всегда указана из расчета на один погонный метр. Как правило, подходящим значением является 44-68 Вт;
• температура плавления – указывается 130 градусов, однако в процессе эксплуатации она не должна повышаться выше 55 градусов Цельсия;
• процент и/к излучения в общем частотном спектре – рекомендуется значение выше 95%;
• толщина материала – наиболее распространенная толщина равна 0.4 мм;
• длина и ширина пленочного полотна – в большинстве случаев 8 х 0.5 м. Определяется исходя из площади помещения.

Достоинства и недостатки «пленочного» отопления

В поисках альтернативного способа обогрева помещений, ученые обратили внимание на теплообмен в окружающей среде, происходящий за счет действия инфракрасных лучей. Интерпретация природного процесса легла в основу создания ИК-пленки

Пленочное покрытие выделяет тепловую энергию в инфракрасном диапазоне. Длинные волны излучения нагревают окружающие предметы, которые в свою очередь накапливают и передают тепло воздуху.

Галерея изображений
Фото из
Пленочные инфракрасные нагревательные системы передают энергию напольному покрытию, которое перенаправляет его в помещение

Укладка инфракрасной греющей пленки производится значительно проще, удобней, быстрее, чем выполняется монтаж всех известных ныне типов теплых полов

Пленочные полы не нуждаются в заливке стяжки, чем существенно облегчают процесс устройства. После настила гидроизоляции поверх них можно сразу класть ламинат

Инфракрасные пленочные полы абсолютно безопасны. Применяются в обустройстве не только жилых помещений, но и детских садов, больниц

При использовании ИК систем для обогрева не создаются конвективные воздушные потоки, не поднимается и не распространяется пыль

Специфика действия ИК-систем позволяет использовать их в качестве эффективного средства для обогрева лоджий, входных групп, террас, открытых зон отдыха

Пленочные полы подходят для использования в деревянных постройках. Укладываться могут и в мансардах, т.к. не нагружают перекрытие

Для управления инфракрасной греющей системой устанавливается терморегулятор, для автоматизации процесса на полу располагают датчики, фиксирующие температуру и передающие сигнал управляющему устройству

Принцип действия ИК обогрева

Преимущества простоты монтажа

Приоритеты «сухого» обустройства системы

Абсолютно безопасный в эксплуатации вариант

Достоинства инфракрасного обогрева

Укладка на открытых площадках

Использование в деревянных домах

Терморегулятор для управления пленочным полом

Применение инфракрасной пленки для обустройства теплого пола получило широкое распространение благодаря ряду преимуществ:

Универсальность. Поверх обогревающего слоя возможна укладка практически любого напольного покрытия. С помощью пленки можно утеплить стены и потолок.

Простота укладки. Для создания системы теплый пол не надо демонтировать старое основание, а саму процедуру получится выполнить самостоятельно. Специализированное оборудование не требуется.

Регулировка температура нагрева. К системе обогрева подключается терморегулятор с широким диапазоном режимов. Возможны дополнительные настройки управления: функция таймера, разделения помещения на разные зоны интенсивности нагрева и др.

Мобильность теплого пола. Переезжая на другое место жительство, конструкцию легко снять и расстелить на другой поверхности.

Компактность системы

Толщина ИК-покрытия (до 0,5 мм) практически не влияет на высоту пола, что особенно важно для помещений с невысокими потолками.

Низкая инерционность. Пленка быстро «включается» и эффект становится заметен через несколько минут.

Равномерность прогрева

Помещение отапливается по всему объему, «горячие» и «холодные» зоны отсутствуют.

Поддержание здорового микроклимата. ИК-лучи не пересушивают воздух и не сжигают кислород. Производители «пленочного отопления» указывают на лечебное воздействие ИК-излучения. Воздух ионизируется и очищается от бактерий.

Благодаря модульности, поломка одного участка пленки не приводит к сбою в работе всей системы.

Отопительная пленка выдерживает существенные динамические нагрузки. Ее можно монтировать в общественных учреждениях с высокой проходимостью. Срок службы системы ИК-обогрева – 15-20 лет

Инновационная технология имеет и отрицательные качества:

Электростатичность нагреваемых поверхностей повышается, и предметы начинают больше притягивать пыль.
После выключения системы обогрева помещение быстро остывает.
При монтаже важно учитывать расстановку мебели. Там, где будет стоять громоздкая мебель и техника больших размеров, ИК-пленку не укладывают

Несоблюдение требования может привести к перегреву системы.
Работа теплого пола приводит к повышению расхода энергоресурсов.
Покрытие боится влаги и контакта с острыми предметами.

Укладка «пленочного» обогрева должна выполняться аккуратно и с соблюдением норм безопасности.

Этапы монтажа

Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.

Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:

• подготовить основание для ИК-нагревателей;
• смонтировать систему обогрева;
• подключить и проверить её;
• уложить основание для плитки и наклеить материал.

Смотрите это видео на YouTube

Подготовка

Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.

Монтаж термопленки

Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.

Подключение

Собрать систему инфракрасного теплого пола в следующей последовательности:

1. Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
2. Определить место установки терморегулятора на стене.
3. Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
4. Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
5. Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
6. Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.

Установка чернового пола

В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:

1. Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
2. Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя — 8-10 мм. Покрытие должно схватиться в течение 24 часов.

Смотрите это видео на YouTube

Укладка плитки

Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.

Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.

Как выполнить укладку электрического теплого пола под плитку?

  Что означает степень защиты IP – расшифровка, таблица, примеры использования

Что такое инфракрасный плёночный теплый пол?

Виды терморегуляторов для теплого пола

Как подключить теплый пол к электричеству — схема подключения

Как выполнить монтаж СИП кабеля от столба к дому

На какой высоте должны быть розетки и выключатели от пола в квартире?
