Как пользоваться экстрактором или учимся правильно выкручивать сломанные болты

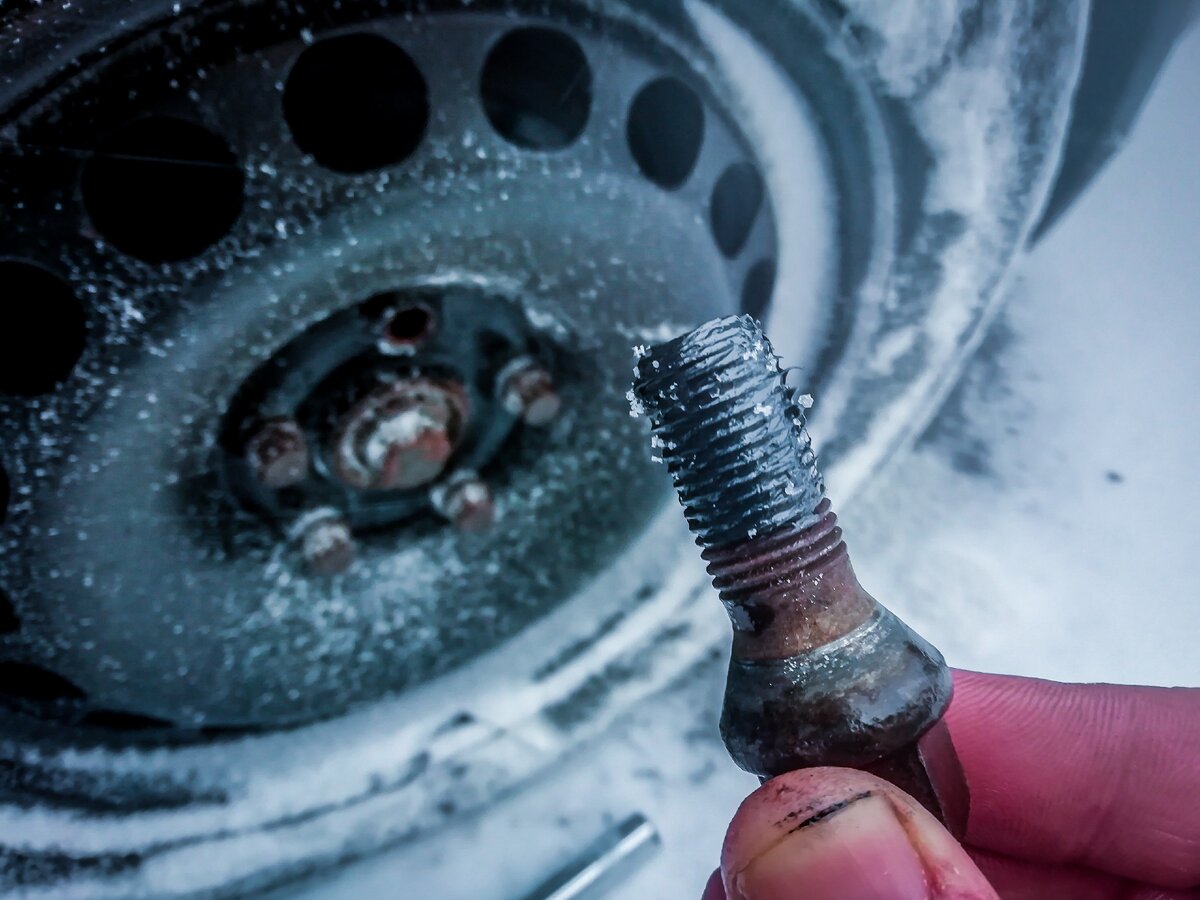

Эффективные способы, как выкрутить сломанный болт

Существует несколько способов как выкрутить сорванный болт, однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:

Очистка места работы от грязи, масла и т. д.

Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали (резина, пластик, ткань и т. д.).

Как выкрутить болт, если он сломался выше резьбовой поверхности

1. Если вам удалось уже хоть немного “сорвать” резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.

2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий — проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.

3. Вариант третий — сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом — берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт. Поговаривают, что существуют так называемые “агрессивные клеи”, которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.

Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
Третий способ извлечь обломок болта, который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

Принцип следующий — вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное — первое отверстие просверлить точно по центру

Когда “тела” сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или “прогонять” старую. Если у вас есть “экстрактор” с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи

И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто.

Самоконтрящиеся гайки

Такие гайки часто используются для предотвращения полного раскручивания болтового соединения. Известно, что по мере того, как преобладающий крутящий момент увеличивается, увеличивается как сопротивление самораскручиванию, так и напряжение кручения, вызванное трением на витках резьбы. Вибростенд Юнкера был модифицирован для того, чтобы к соединению одновременно прилагались напряжение трения и поперечная нагрузка. Схема проведения испытаний показана на рисунке 9.

Рис.8.Самоконтрящиеся гайки действительно можно рассматривать только как устройства фиксации болтов (при поперечном смещении соединения), а не как «контргайки».

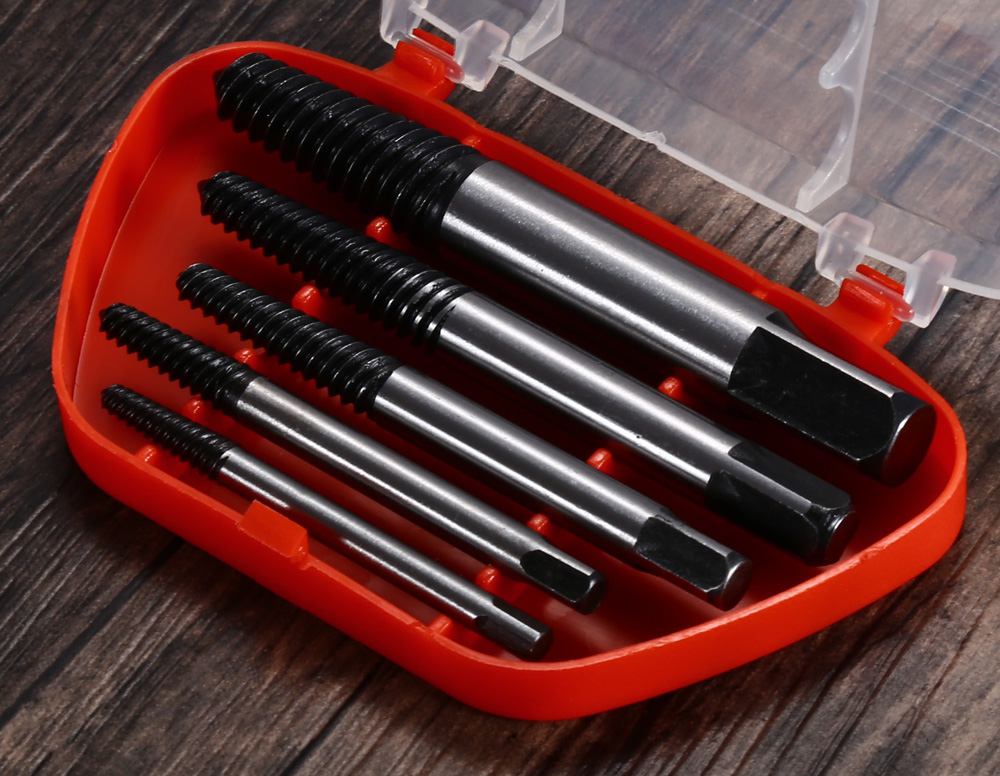

Описание экстрактора

Как известно, для того чтобы удалить застрявшую часть крепёжной детали из предмета, её вначале необходимо каким-то образом подцепить, а уже после этого попытаться выкрутить. Сделать это со сломанным болтом, который сильно застрял внутри, крайне проблематично. Поэтому для подобных целей существует удобный инструмент — экстрактор, при помощи которого можно с лёгкость извлечь обломки сильно застрявших шпилек, шурупов или болтов.

При помощи данного инструмента можно просто зацепить застрявшую в предмете деталь, после чего её оттуда выкрутить. Процесс выкручивания сводится к предварительному просверливанию по самому центру застрявшего элемента небольшого углубления. После чего туда вставляется экстрактор нужной формы — конической либо цилиндрической, в зависимости от типа детали, которая застряла и сломалась в предмете, а затем часть данной детали спокойно выкручивается.

Этапы использования экстрактора

Шаг первый: приготовьте инструмент

Выбор инструмента зависит от размера извлекаемого крепежа и материала, в который он закручен. В любом случае вам понадобятся:

Экстрактор.
Молоток.
Керн.
Дрель – не стоит брать модели с ударным режимом и имеющие чрезмерный вращающий момент.
Сверло (если на экстракторе его нет).
Веретенное или очень жидкое машинное масло, используемое при нарезании резьбы.
Плоскогубцы.
Защитные очки или щиток.

Шаг второй. Безопасность – прежде всего!

Использование защитных очков или щитков – это не прихоть. Предстоящие технологические операции связаны с разлетом стружки и металлических осколков. Защитите глаза от попадания посторонних предметов, на руки наденьте перчатки, это не будет лишним.

Шаг третий. Накерниваем

Для установки экстрактора необходимо просверлить в головке углубление. Чтобы, как говорил генерал Иволгин, «в сторону не вильнуло», необходимо выполнить накернивание – легким ударом по керну сделать коническое углубление (риску) в обрабатываемой детали. Риска дает опору режущей кромке сверла и удерживает его на намеченной траектории. Керн – это специальный инструмент с особым углом заточки, изготовленный из легированной стали. Гвоздь или что-то похожее на него не подойдет!

При наличии на экстракторе сверла с режущей частью, угол которой не позволит ему соскользнуть, можно обойтись и без керна. Но лучше не рисковать и сделать риску.

Совет эксперта: если вы что-то откручиваете на двигателе или ином механизме, не роняйте внутрь болты и стружку!

Шаг четвертый. Сверлим лунку

Теперь найдите сверло меньшего диаметра, чем будет иметь предстоящая резьба, – в идеале отверстие должно иметь тот же размер, что и внутренняя поверхность витков. А для облегчения нарезки используйте веретенное масло… Стоп, мы уже побежали впереди паровоза.

При засверливании головки винта держите сверло так, чтобы его ось и ось крепежа совпадали как можно точнее. Диаметр используемого экстрактора не должен быть равен или превышать диаметр тела (внутренний размер резьбы) крепежного элемента, обычно выбирают соотношение 1/2 или 1/4.

Совет эксперта: не торопитесь, если вы удаляете винт, то наверняка эта деталь вам крайне нужна. Будете спешить, испортите все – и крепежа не достанете, и деталь сделаете непригодной для дальнейшего использования. По этой же причине откажитесь от ударных дрелей.

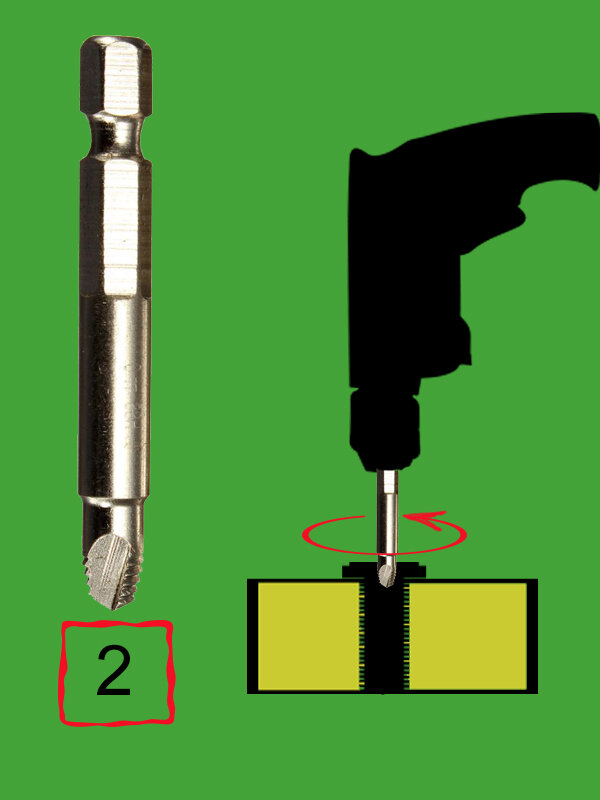

Основным достоинством экстрактора, совмещенного со сверлом, является отсутствие необходимости выбирать подходящий размер отверстия. За вас уже подумали. Просто оцените диаметр извлекаемого винта и подберите соответствующую биту. Не забудьте, что сверло на таком приспособлении имеет левый заход режущей части, поэтому включите дрель на реверс.

Как вы уже заметили, мы отдаем предпочтение двусторонним экстракторам со сверлом. Они удобнее в использовании.

Для чего нужны экстракторы и какие крепежные соединения можно ими выкручивать

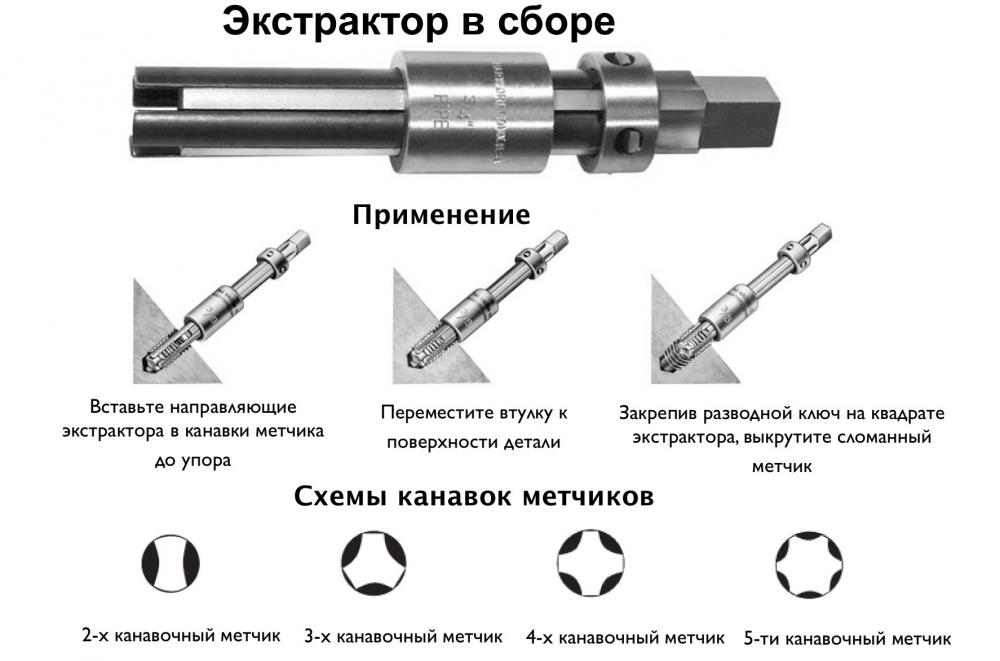

Какими бывают по конструкции экстракторы, подробно описано, но для каких целей можно использовать такие режущие насадки? Применяются рассматриваемые устройства для вывинчивания любых видов крепежных соединений — алюминиевых, стальных, пластиковых, каленых и прочих видов болтов, саморезов, винтов. Просверлить в каленом болту отверстие очень трудно, поэтому для облегчения работы, следует нагреть его — произвести отпуск металла.

Используются экстракторы для выкручивания сломанных болтов с таких деталей:

Из блока двигателя автомобиля — причем это касается не только устаревших марок авто, но и современных иномарок. При сборке ТС попадаются бракованные детали, которые выявляются уже непосредственно владельцами автомобилей. При демонтаже блока двигателя выкрутить болт с сорванной шляпкой поможет набор экстракторов
Из ступицы автомобиля — не на всех моделях авто применяются гайки для затяжки колес, но еще и болты. При затяжке или вывинчивании болтов, которыми крепится колесо, можно сорвать шляпку. Эта неприятная ситуация решается путем применения экстракторов, без необходимости замены ступицы
Из клапанной крышки. Еще часто болты остаются в крышке клапанов и головке блока цилиндров ГБЦ, демонтировать которые можно при помощи набора экстракторов. Владельцам автомобилей рекомендуется обзавестись таким незаменимым инструментом, как экстракторы для вывинчивания сломанных болтов
Из бетонной стены. Наверняка сталкивались с ситуацией, когда при завинчивании самореза или крепежного болта в стену, они деформируются. Такие неисправности решаются достаточно просто подходящего размера экстрактором
Замок зажигания в авто — когда возникает необходимость замены замка зажигания на автомобиле вместе с крепежной рамкой, в которой он установлен, то сделать это проблематично. Стальная рамка замка зажигания крепится специальными одноразовыми болтами (антивандальными). Чтобы их выкрутить, понадобится воспользоваться экстракторами
Повреждение свечи зажигания — при выкручивании эта деталь на автомобиле может повредиться. Такие случаи хотя и редкостные, однако вполне уместные. Чтобы выкрутить остаток отломанной свечи зажигания, следует воспользоваться экстрактором. Усложняется задача конструкцией двигателя, так как на большинстве современных автомобилей свечи располагаются в шахтах
Маленькие болты — часто при ремонте телефонов, ноутбуков и планшетов возникает такая беда, когда один из оставшихся винтов отказывается откручиваться. Найти столь маленький экстрактор невозможно, так как они не выпускаются. Для решения проблемы есть несколько актуальных способов. Первый — воспользоваться тонким сверлом для дрели. В винте просверливается сквозное отверстие, после чего можно извлечь крепежный элемент. Второй — приклеить жало отвертки эпоксидным клеем, после застывания которого, выкрутить крепеж. При этом обязательно необходимо использовать качественный смоляной клей

В зависимости от размеров крепежных соединений, необходимо выбирать соответствующих диаметров экстракторы. Цена экстракторов доступна для всех, но любителям экономии нужно быть внимательными, так как дешевые китайские аналоги имеют неудовлетворительное качество. Уже при первом их использовании на них слизываются резьбовые грани. Еще хуже ситуация, когда часть насадки остается в высверленном отверстии оставшейся части болта. В этом случае возможность выкручивания остатка болта усложняется.

Архив

АрхивВыберите месяц Январь 2022 (1) Декабрь 2021 (4) Ноябрь 2021 (1) Октябрь 2021 (3) Сентябрь 2021 (2) Август 2021 (2) Июль 2021 (1) Июнь 2021 (4) Май 2021 (1) Февраль 2021 (2) Январь 2021 (4) Декабрь 2020 (2) Ноябрь 2020 (5) Октябрь 2020 (2) Сентябрь 2020 (4) Август 2020 (7) Июль 2020 (1) Июнь 2020 (5) Май 2020 (4) Апрель 2020 (1) Март 2020 (3) Февраль 2020 (2) Январь 2020 (1) Декабрь 2019 (1) Сентябрь 2019 (1) Июль 2019 (1) Июнь 2019 (2) Май 2019 (3) Апрель 2019 (3) Март 2019 (2) Февраль 2019 (3) Январь 2019 (6) Ноябрь 2018 (1) Август 2018 (1) Май 2018 (13) Апрель 2018 (1) Март 2018 (3) Февраль 2018 (2) Ноябрь 2017 (2) Октябрь 2017 (1) Август 2017 (1) Июль 2017 (1) Июнь 2017 (1) Май 2017 (3) Апрель 2017 (2) Март 2017 (1) Февраль 2017 (4) Январь 2017 (1) Ноябрь 2016 (1) Октябрь 2016 (1) Сентябрь 2016 (1) Июль 2016 (1) Май 2016 (1) Апрель 2016 (3) Март 2016 (3) Февраль 2016 (1) Январь 2016 (2) Декабрь 2015 (3) Ноябрь 2015 (3) Октябрь 2015 (3) Сентябрь 2015 (1) Май 2015 (2) Апрель 2015 (3) Март 2015 (1) Февраль 2015 (2) Январь 2015 (4) Сентябрь 2014 (1) Август 2014 (7) Июль 2014 (3) Май 2014 (4) Апрель 2014 (4) Март 2014 (2) Февраль 2014 (2) Январь 2014 (7) Декабрь 2013 (6) Ноябрь 2013 (2) Октябрь 2013 (5) Сентябрь 2013 (4) Август 2013 (10) Июль 2013 (10) Июнь 2013 (7) Май 2013 (2) Апрель 2013 (14) Март 2013 (3) Февраль 2013 (15) Январь 2013 (3) Декабрь 2012 (9) Ноябрь 2012 (5) Октябрь 2012 (11) Сентябрь 2012 (6) Август 2012 (2) Июль 2012 (7) Июнь 2012 (4) Май 2012 (9) Апрель 2012 (5) Март 2012 (6) Февраль 2012 (6) Январь 2012 (16) Декабрь 2011 (6) Ноябрь 2011 (2) Октябрь 2011 (4) Сентябрь 2011 (9) Август 2011 (18) Июль 2011 (3)

Выкручивание сломанного болта при помощи другого

Минус только в том, что для выполнения задачи требуется дрель, а она далеко не всегда есть под рукой, и придется потратить один новый метиз. Поэтому имеет смысл рассмотреть более легкие в реализации и универсальные в бытовом плане решения, а это отложить про запас, на тот случай, когда не будет другого выхода.

Керн и молоток

Подходящий выбор тогда, когда сорвало шляпку или если дефект обнаружился в самом начале резьбы, и под рукой нет отвертки. Посмотрите, наконечник приспособления для нанесения разметки острый и поэтому замечательно подходит для деформации среза. Несколько легких ударов, и вот поверхность уже перестала быть ровной, за нее уже можно зацепиться плоскогубцами и выдернуть застрявшее тело.

Вывинтить шпильку экстрактором

Итак, у вас залом болта, как выкрутить его, пользуясь данным устройством:

Залить место контакта смазкой или, если соединение застарело и прикипело, растворителем ржавчины.
Выполнить отверстие (того же диаметра, что и поврежденный крепеж), используя в качестве направляющей одну из идущих в комплекте трубок.
Вбить стержень до глубины заклинивания.
Извлечь элемент инструмента вместе с остатками тела, пользуясь гаечным ключом.

После этого нужно лишь положить изношенный метиз на твердую поверхность и несколько раз легонько ударить по нему, чтобы ослабить силу контакта и снять его с рабочей части инструмента.

Методика того, как открутить заломыш экстрактором, может несколько отличаться в зависимости от того, где именно крепеж угораздило обломаться:

Выше/ниже корпуса двигателя (или другого функционального узла) – необходимо установить направляющую, высверлить отверстие, забить в него стержень, достать поврежденный элемент.
Вровень с поверхностью – следует использовать еще и кернер, для центрирования; а когда наметите точку для расположения втулки, останется лишь повторить вышеназванные операции.

Высверлить тело

Дрель по металлу с набором насадок.
Отвертки с разными жалами.
Напильник трехгранный
Надежные плоскогубцы или, еще лучше, газовый ключ.
Метчик.
Несколько надфилей различных форм и размеров.

Также нелишним будет состав WD-40: напоминаем, им стоит залить рабочую зону за 15 минут до выполнения операций, он растворит часть ржавчины.

Наденьте самую тонкую насадку, включите дрель и сделайте углубление ровно по центру метиза; старайтесь не уходить в сторону, это чревато последующими затруднениями.
Меняйте сверла, постепенно увеличивая их сечение, до тех пор, пока отверстие не будет занимать 1/3 диаметра тела.
Забивайте напильник, причем аккуратно, но плотно, ведь если он не сможет хорошо держаться, вы не сможете вытащить поврежденный элемент.
Возьмите плоскогубцы или газовый ключ, зажмите ими трехгранник и начинайте совершать круговые движения, стремясь вытянуть крепеж.

Должно получиться, но как вывернуть и снять, чем открутить сломанный болт, если он не поддается даже после всех этих действий? Необходимо расширить отверстие до состояния, чтобы в него входил еще один метиз, но поменьше и с противоположной нарезкой (обычно левой). В таком случае второй будет выступать в роли шляпки, после того как ввинтится в первый.

Если не выйдет и это, просто продолжайте увеличивать диаметр и длину углубления – до тех пор, пока давление на остатки крепежного элемента не ослабнет, тогда они начнут шататься и извлечь их не составит труда, воспользовавшись подходящим метчиком.

Технология выкручивания обломанных болтов

Удалить из основания сломанный крепеж с помощью экстрактора сможет даже новичок. Главное – последовательно выполнять все структурные этапы процесса извлечения. Перво-наперво, следует накернить отметину в центре сломанного крепежа, для чего используется керн и молоток. Затем нужно просверлить отверстие, куда будет вставлен экстрактор. При этом, учитывается диаметр будущего отверстия, ибо он должен соответствовать диаметру извлекателя. Для этого используется специальная втулка для направления, коя поставляется в комплекте экстракторов. Потом необходимо установить экстрактор в выполненное отверстие, а его фиксацию произвести посредством подбивания киянкой или молотком. Далее, экстрактор вкручивается в отверстие сломанного крепежа с помощью воротка, метчика или гаечного ключа (до упора). Ввернув извлекатель до предела, можно начинать выворачивание болта.

По завершению выворачивания экстрактор аккуратно снимается, не допуская повреждения граней клинового оборудования. Если же использовался винтовой тип, то болт попросту откручивается. В целях облегчения процесса снятия, допускается использование гаечного ключа либо пассатижей.

Некоторые особенности применения технологии извлечения болтов

В зависимости от сложившейся ситуации, технология извлечения сломанного болта может различаться по месту застревания последнего:

Ниже плоскости основания – в данном случае сначала необходимо в образовавшуюся глубину вставить втулку и чтобы ее диаметр соответствовал отверстию. Затем нужно просверлить отверстие надлежащей глубины. Если застрявшей крепеж имеет большой диаметр, то сперва используются сверла малых размеров для постепенного рассверливания отверстия. Окончательным этапом станет вбивание стержня и установка втулки для извлечения крепежного элемента.
Выше плоскости основания – в этой ситуации выполняются все те же действия, что и в предыдущей. Сначала направляется и устанавливается втулка, только потом просверливается отверстие для установки стержня, который и извлечет застрявший болт.
На одном уровне с основанием – здесь придется обязательно использовать кернер, дабы правильно разметить центр будущего отверстия. Затем требуется просверлить отверстие по центру, установить экстрактор и выкрутить шпильку.

Полезные советы при работе с резьбовыми болтами

При выкручивании подобных сломанных крепежных элементов имеется возможность несколько упростить рабочий процесс:

Если разогреть застрявшее изделие, то его извлечение займет намного меньше времени;
Если резьба сорвана, то для выкрутки можно использовать шестигранный ключ;
Перед началом работ лучше обработать сломанную деталь каким-либо смазывающим веществом – растворителем, ацетоном или маслом;
Используя сверла с обратной резьбой очень легко вывернуть обломанный болт;
Использование керна и молотка может стать эффективным шагом. Керн устанавливается под углом в 45 градусов к обломанному болту и отбивается против часовой стрелки. Такую операцию требуется провести в минимум четырех сторонах, и тогда крепеж должен сместиться.

Болт сломался вровень с поверхностью

Будьте осторожны, есть шанс повредить резьбу. Инструкция для выкручивания болтов не повреждая резьбы:

Просверлите по центру отверстие (используйте тонкое сверло);
Замените тонкое сверло на толстое и еще просверлите;
Когда основы болта почти не останется, и стенки станут совсем тонкими, то попытайтесь сломать остатки резьбы. Используйте для этого тонкую заточенную проволоку, либо пинцет.
Если вы всё правильно сделали, то вам не придётся нарезать новую резьбу или «прогонять» старую.
Если у вас есть «экстрактор» с левой резьбой, то вы сможете использовать его. Выкрутите остатки обломка.

Ни в коем случае не усложняйте свою работу и не действуйте сгоряча, это повлечет за собой уже другие проблемы. Надеемся, данная статья была полезной вам.

Как высверлить сломанный болт

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Извлечение сломанного болта

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

https://youtube.com/watch?v=t3WmL6wh4iA

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Инструмент для извлечения сломанных болтов Сверлим отломившийся болт Технология извлечения отломившегося болта

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия

Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Способы, которыми можно выкручивать болты

Экстракторы сломанных болтов

Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.

При помощи верхушки болта с головкой

При деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии

Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.

Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.

Использование небольшой отвертки или зубила

Выкручивание поврежденных болтов

Можно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.

Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.

Использование экстрактора

Экстрактор представляет собой сверло, имеющее длинный конусообразный наконечник

Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата. Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).

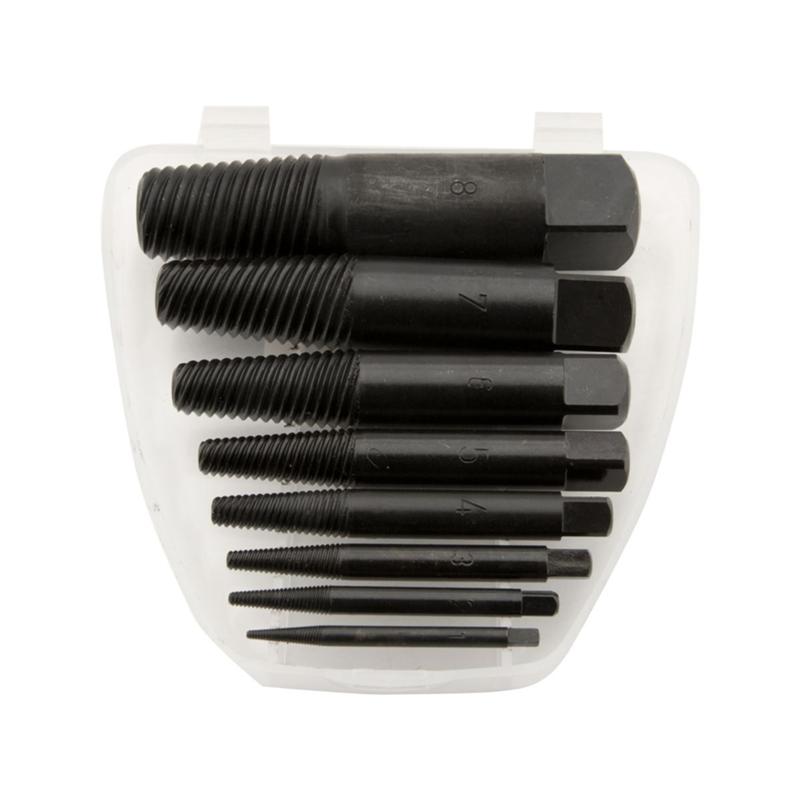

Обычно, в продаваемых наборах идёт несколько сверл разного диаметра

Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.

В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.

Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.

№1 Рассверливание остатков болта

Рекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт

Вначале необходимо сделать отверстие в остатках сломанного болта. Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.

При этом используются два сверла с разной формой наконечника – с тупым и острым углом

В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.

К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.

Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.

№2 Закручивание экстрактора

Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора

Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра

Это также следует делать осторожно, по возможности с малой скоростью. Нужно использовать правильный инструмент для закручивания экстрактора (метчик или специальную насадка на дрель с квадратным сечением), чтобы не испортить его крепление с противоположной стороны. В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

Далее экстрактор закручивается в болт и вращается в нём до упора.

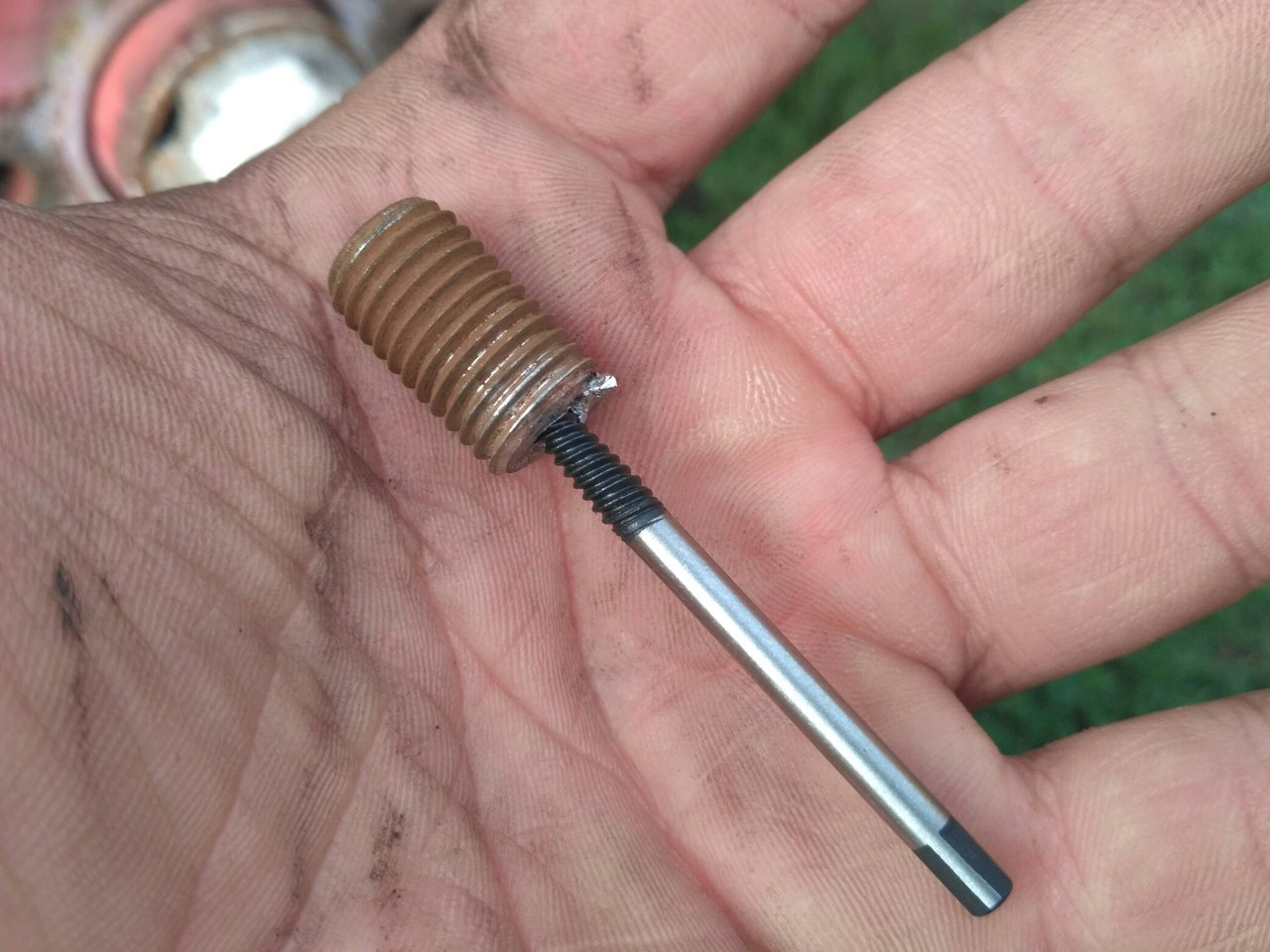

Дальнейшее вращение экстрактора приводит к выкручиванию остатков болта
