Как резать пленочный теплый пол

Особенности и характеристики инфракрасного пола

Чтобы правильно подобрать вариант, который покажет все свои преимущества перед остальными системами, нужно правильно подойти к выбору.

Учитывайте:

1. Толщину пленки при выборе пленочной разновидности конструкции. Данный показатель зависит от параметров полимера и карбонового слоя. Чем больше толщина, тем выше уровень защиты от механического воздействий.
2. Ширина рулона. Если у материала достаточная ширина, он меньше перегревается, одновременно с этим лучше отдает тепло. Этот параметр влияет на простоту установки.
3. Скорость прогрева. Качественные модели подобного пола имеют скорость отдачи тепла от 5 до 10 секунд.
4. Устойчивость к высоким температурам. Типовые изделия выдерживают температуру до +80 градусов, максимально устойчивые — до +130 градусов.
5. Наличие токопроводящих полос, которые должны быть изготовлены из сплава меди и серебра. И чем больше последнего компонента, тем качественнее будет конструкция.
6. Мощность. Этот параметр варьируется в пределах 130–450 Вт/м2. Все зависит от площади пола, его материала. К примеру, для ламината и линолеума показатель — в пределах 160 Вт/м2, а вот для керамогранита — от 220 Вт/м2. Более мощные модели используются для обогрева промышленных зданий и помещений (в мастерских, саунах).

Важно обращать внимание и на цвет основы — она должна быть молочной. Это говорит о применении безопасного и прочного полимера при производстве инфракрасного пола

2.1

Преимущества конструкции

Еще несколько лет назад конструкцию теплого пола можно было обустроить только с применением специального кабеля и нагревательных матов. Такие изделия отличались огромным потреблением электроэнергии. Поэтому была разработана более экономичная в эксплуатации и эффективная система.

У инфракрасного пола существуют следующие преимущества:

1. Принцип тепловой передачи. Объяснить это довольно просто: инфракрасное излучение воспринимается человеком как «родное» согласно физиологическим законам. Такое тепло схоже с солнечным.
2. Вырабатываемое излучение преодолевает напольное покрытие без потерь, обогревая предметы в комнате. Это делает их вторичным тепловым источником. За счет этого воздух в помещении не высушивается, бактерии гибнут, у самого воздуха нет неприятного запаха, он очищается.
3. Маленькая толщина пленки (она гибкая, прочная, можно свернуть в рулон) или стержней. За счет этого можно без проблем выложить инфракрасный пол под любое покрытие — от ламината до плитки, даже под ковролин. Необязательно делать цементную стяжку. Благодаря этому монтировать теплый пол можно в любое время, а не только при серьезном ремонте.
4. Простой монтаж. Даже человек, не имеющий особых навыков, сможет провести установку, причем достаточно небольшого списка инструментов.

К эксплуатационным преимуществам относят:

надежность;
экономичность применения;
быстрый прогрев комнаты;
простоту использования;
длительный срок службы.

2.2

Недостатки пленочного пола

Но у такой конструкции есть и свои минусы, о которых стоит помнить.

Минусы:

1. Электроэнергия. К одной из проблем относят зависимость конструкции от электрической энергии. Поэтому, если в загородном доме наблюдаются проблемы с этим фактором, это может стать серьезным недостатком.
2. Нагревание мебели. Этот недостаток можно отнести к любым видам теплого пола. Чтобы решить эту проблему, нужно использовать мебель на ножках, чтобы между полом и изделием было свободное расстояние в 3–5 см для циркуляции воздуха. Иначе пол начнет перегреваться, что негативно скажется на его состоянии.

Чтобы решить эту проблему, многие планируют зоны обогрева, где выстилается пленка, а на остальных участках устанавливают крупногабаритную мебель. Это тоже имеет ряд неудобств. Например, если будет желание сделать перестановку, придется либо снова учитывать расположение необогреваемых зон, либо поднимать напольное покрытие и переклеивать пленку.

№5. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;
полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;
некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;
промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.

Что необходимо учесть при монтаже?

Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:

Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
Шаг # 2: Установить термостат в подходящем месте.
Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
Шаг # 9: Соединить элементы специальными контактами.
Шаг # 10: Установить термодатчик.
Шаг # 11: Подключить систему к электропитанию и терморегулятору.
Шаг # 12: Выполнить монтаж напольного покрытия.

Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.

После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент. На схеме наглядно представлен порядок подключения инфракрасного теплого пола

Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.

Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.

Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.

Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений

Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться

Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.

Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой

После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.

Рассчитываем количество материалов

Первым шагом работ по укладке пленочного теплого поля является расчет потребного количества нагревательных элементов.

Вы можете начертить чертеж на миллиметровой бумаге и рассчитать, какой метраж пленки вам потребуется.

При составлении плана вам также нужно будет предусмотреть размещение соединительных контактов и температурных датчиков.

Ищем место для установки температурного датчика

Выровненную поверхность помещения необходимо убрать. Для удаления строительного мусора вы можете воспользоваться обыкновенной щеткой.

Подготавливаем поверхность перед монтажом теплого пола

Как это работает

Инфракрасный способ обогрева подразумевает нагрев предметов в комнате. При этом сама пленка практически не нагревается, а повышается только температура материала, которым покрыт пол. В свою очередь, покрытие отдает тепло воздуху. Горячий воздух поднимается снизу-вверх, оптимально прогревая все помещение.

Система теплого пола состоит из трех основных элементов:

пленки;
датчика температуры;
терморегулятора.

Схема монтажа пленочного пола

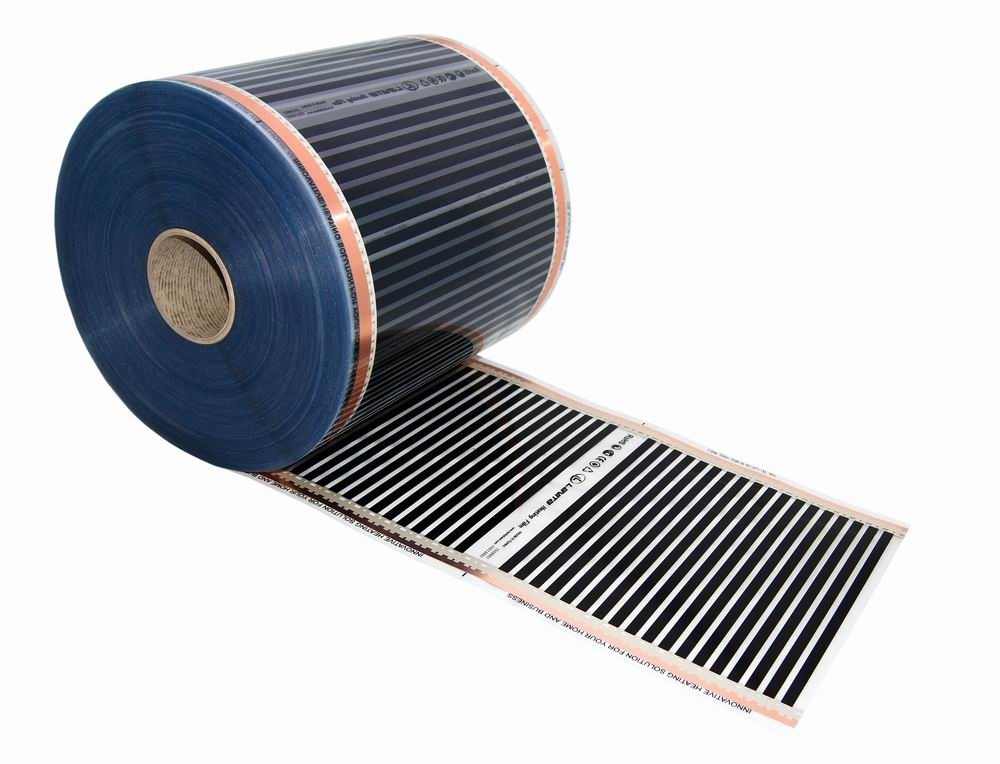

Пленка состоит из тонкого полимера со встроенными медно-серебряными проводниками и полосами из графита. Проводники доставляют ток к графиту и тот, в свою очередь, генерирует ИК-излучение. Датчик контролирует температурный режим системы и предотвращает чрезмерный нагрев. Терморегулятор дает возможность поднимать и опускать температуру в пределах возможностей системы.

Принцип работы ИК системы

Структура инфракрасного тёплого пола помимо основного покрытия включает медные или серебряные полосы, проводящие ток, карбоновый излучатель и плёночный слой. Помимо этого сама система тёплого покрытия укомплектовывается терморегулятором, термодатчиком, специальными клипсами и зажимами, кабелем для подключения к сети.

Карбоновая паста, которая нанесена параллельными полосками, под действием электрического тока создает лучи. Они в свою очередь, достигнув плотного покрытия, нагревают его. Система устроена таким образом, что воздух получает тепло от прогретого ламината. При этом часть лучей проходит сквозь покрытие и нагревает стоящие в комнате предметы.

Для монтажа применяют плёночные материалы мощностью от 150 до 440 Вт/кв. метр. Под ламинированные доски используют плёнки с минимальным показателем (150 Вт/кв. метр). Этой мощности достаточно, чтобы прогреть пол до 40-45 градусов. Инфракрасная система подогрева считается рациональной, так как её монтаж позволяет создать оптимальные условия отопления.

Монтажные работы

Непосредственно монтаж состоит из таких этапов:

Подготовка поверхности пола, очистка от мусора.
Укладка теплоизолятора.
Прокладка кабеля для термодатчика и для питания системы.
Монтаж и подсоединение инфракрасной пленки.
Устройство декоративного покрытия.

Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.

Установка терморегулятора

Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.

Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.

В подготовленное место подводится электрический кабель от щита.

Место под регулятор температуры.

Монтаж теплоизолятора

На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.

К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.

Монтаж и подключение нагревательной пленки

По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.

На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.

Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.

Подключение контактов.

Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.

Укладка декоративного покрытия

Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.

Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.

При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.

Состав «пирога» инфракрасного теплого пола.

Подготовка к монтажу

Покупка пленки

Напольный обогрев обеспечивает поддержание комфортной температуры с меньшими энергозатратами

При покупке пленочной системы обогрева нам нужно определиться с оптимальной мощностью пола, и выбрать исходя из этого подходящую модель и длину пленочного рулона. При этом следует учитывать, что для комфортного ощущения воздух в помещении следует нагревать примерно до 21 0С, а пол – до 24 – 26 0С.

Самыми распространенными моделями теплых пленочных полов являются модели с мощностью 150 и 200 Вт/м2. В зависимости от того, для какой цели вы будете монтировать дополнительный обогрев, вам и нужно выбирать соотношение мощности и длины рулона.

При выборе ориентируемся на такую таблицу:

Мощность пола	150 Вт/м2	200 Вт/м2
Дополнительный обогрев	60% площади и более	40% площади и более
Основной обогрев	90 — 95% площади	70% площади и более
Тип помещения	Все, кроме цокольного этажа, первого этажа и балкона	Все
Рекомендуемое напольное покрытие	Ламинат, ковролин, линолеум	Ковролин, доска, паркет

При определении площади стоит учитывать только свободное пространство помещения. Так, пол под шкафом, большим комодом или диваном в расчет не принимаем – греть его бесполезно. Кроме того, укладывать термопленку под такими объектами не стоит: она может быть повреждена либо под весом мебели, либо из-за недостаточного теплоотведения.

Не обязательно занимать всю площадь – греть нужно там, где это необходимо

При выборе модели также стоит иметь в виду, что полосы термопленки можно подрезать только по длине. Вот почему ориентировать рулоны придется так, чтобы в помещении помещалось целое их количество. Чаще всего пленку раскатывают вдоль комнаты, чтобы уменьшить число точек подключения.

Оптимальный отступ от стен и тяжелых предметов мебели – 10 – 15 см. При наличии в помещении источников тепла нужно располагать пленку на значительном удалении от них (не ближе 50 см от радиаторов отопления и не ближе 1 м от камина).

Необходимо выдерживать зазор вдоль стен

Цена также напрямую зависит от мощности. Так погонный метр пленки 150 Вт (ширина 50 см) будет стоить примерно 250 -350 рублей, а при мощности в 200 Вт цена изделий такой же ширины возрастет до 450 – 650 рублей.

Подготовка основания

Перед тем как установить плёночный пол и подключить его к сети, нам необходимо выполнить ряд предварительных работ.

Алгоритм зависит от того, какое напольное покрытие было уложено ранее, и от его состояния:

Деревянный пол нужно укрепить

Если планируется отделка старого деревянного пола, обладающего достаточным запасом прочности, то можно обойтись и без демонтажа. В этом случае достаточно укрепить дощатый настил и обработать древесину антисептиками.
В остальных случаях лучше демонтировать покрытие до бетонного основания. Бетон очищаем, сбиваем перфоратором крупные неровности, после чего обеспыливаем пол.

Старый деревянный настил разбираем до основания

Углубления в бетонном полу выравниваем, заливая ремонтным раствором. Щели и трещины расшиваем и тоже заделываем, а затем разравниваем слой раствора.

Бетонный пол ремонтируем с использованием специальных составов

На поверхность пола укладываем теплоизоляционную подложку. Допускается монтаж пленочных полов на рулонное пробковое покрытие, но лучше использовать фольгированный материал. Тонкий утеплитель на основе вспененного полиэтилена укладываем фольгированным слоем вверх, соединяя отдельные рулоны материала металлизированным скотчем.

Соединение рулонов подложки скотчем

На этом же этапе готовим место для установки терморегулятора. Для этого в стене проделываем вертикальную штробу, через которую будем заводить контактный провод. Также к терморегулятору нужно подвести отдельную ветку провода от ближайшей розетки или распределительного щитка.

Штробление стены для установки терморегулятора

Облицовка пола

Термоплёнку или стержни можно укладывать под любое покрытие. При использовании плитки на контур отопления необходимо нанести слой клея, но толщина слоя не должна превышать 2 см. В противном случае обогрев будет неэффективным. Потребуется много энергии для достижения необходимого температурного режима в помещении.

Для керамогранита применяют систему обогрева с повышенной мощностью. Перед нанесением клея рекомендуют закрыть плёнку или стержни гидроизоляционным материалом.

Если в качестве облицовки был выбран линолеум или ламинат, то тёрмоплёнку закрывают подложкой. В комнате с большой нагрузкой плёнку закрывают листами фанеры. В этом случае на неё можно устанавливать стационарную мебель. Для системы из стержней рекомендуют сделать стяжку из бетонной смеси.

Инфракрасный обогрев используют для отопления в дачных домах, но всегда надо помнить, что отопление будет зависеть от электричества. Если в сети отмечаются частые перебои, то рекомендуют продумать альтернативную систему отопления. В городских квартирах термоплёнку и стержневую систему с ИК-излучением часто используют в качестве дополнительного обогрева холодных зон.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Нагревательные маты

Способы разреза и загиба нагревательного мата Для упрощения монтажа теплого пола с использованием нагревательного кабеля были разработаны специальные маты. Они состоят из сеточного основания, на котором закреплены нагревательные элементы.

Основным преимуществом такой конструкции является то, что можно не делать бетонную стяжку, а разрешается сверху сразу укладывать финишный слой (чаще всего используют плитку).

Монтаж матов очень удобен, поскольку легко менять направление, можно укладывать в любом порядке, обходя места расположения мебели. Чаще всего в маты помещают резистивный двухжильный кабель.

Укладка нагревательного мата

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.
