Фрезерные станки с ЧПУ своими руками по дереву

Типы фрезерных станков для мебельного производства

В деревообрабатывающих цехах фрезерованием обрабатывают детали разной формы. Сложные профили получают с помощью фасонных фрез. Ведут прямолинейную и криволинейную обработку. Самыми популярными являются:

  • Одношпиндельные станки стандартного типа – в них используется вертикальный шпиндель, на который крепится фреза определенного вида.
  • Горизонтальные одношпиндельные станки – в этих конструкциях в горизонтально ориентированный шпиндель устанавливается патрон с фрезами. На подобных устройствах фрезеруют пазы для установки замков, площадки для монтажа петель и иные полости.
  • Наклонные шпиндельные головки используют при соединениях на ус.
  • Перемещаемые фрезерные шпиндели применяют в присадочных станках для профилирования пазов типа «ласточкин хвост» (в дальнейшем детали соединяют с помощью шпонок Хоффмана).
  • Копировальное фрезерное оборудование позволяет изготавливать детали сложной формы. Конструктивно подобные устройства выполняют по разным схемам. С их помощью по одной модели изготавливают сотни копий за смену.
  • Четырехстороннее фрезерное оборудование обрабатывает длинномерные заготовки, которые в дальнейшем используются для настилки пола, отделки внутренних или наружных стен.
  • Фрезерные станки с ЧПУ могут выполнять изготовление изделий сложной формы. Например, из комлевой части дерева подобные устройства могут вырезать деревянные статуи (часто используют для украшения лестниц, изготовления барельефов, ажурной резьбы и иных весьма дорогих изделиях).

Порядок построения фрезерного оборудования с ЧПУ

После завершения подбора всех необходимых комплектующих можно совершенно беспрепятственно построить собственноручно негабаритный фрезерный механизм укомплектованный ЧПУ. Прежде, чем приступить к непосредственному конструированию, еще раз проверяем составляющие, производится контроль их параметров и качества изготовления. Это в дальнейшем поможет избежать преждевременного выхода из строя цепи механизма.

Для надежной фиксации комплектующих оборудования применяется специализированные крепежные запчасти. Их конструктив и исполнение напрямую зависят от будущей схемы.

Перечень необходимых действий для сборки небольшого оборудования с ЧПУ для выполнения процесса фрезеровки:

  1. Монтирование направляющих осей суппортного элемента, фиксирование на крайних частях машины.
  2. Притирание суппортов. Требуется передвигать по направляющим до того момента, пока не образуется плавное передвижение.
  3. Затягивание винтов для фиксирования суппортного устройства.
  4. Крепление комплектующих на основу рабочего механизма.
  5. Монтирование ходовых винтов и муфт.
  6. Установка маршевых моторов. Они закрепляются к болтам муфт.

Электронные комплектующие расположены в автономном шкафу. Это обеспечивает минимизацию сбоев в работоспособности в процессе проведения технологических операций фрезером. Плоскость для монтирования рабочей машины обязана быть без перепадов, ведь конструкция не предусматривает винтов регулирования уровней.

После завершения вышеперечисленного, приступайте к выполнению пробных испытаний. Сначала необходимо установить легкую программу для выполнения фрезеровки. В процессе работы нужно непрерывно сверять все проходы рабочего органа (фрезы). Параметры, которые подлежат постоянному контролю: глубина и ширина обработки. Особенным образом это относится к 3D-обработке.

Таким образом, ссылаясь на выше написанную информацию, изготовление фрезерного оборудования собственными руками, дает целый перечень преимуществ перед обычными покупными аналогами. Во-первых, данная конструкция будет подходить под предполагаемые объемы и виды работ, во-вторых, обеспечена ремонтопригодность, так как построена из подручных материалов и приспособлений и, в-третьих, такой вариант оборудования недорогой.

Имея опыт конструирования подобного оборудования, дальнейший ремонт не займет много времени, простои сведутся до минимума. Подобное оборудование может пригодиться вашим соседям по дачному участку для выполнения собственных ремонтных работ. Отдав в аренду такое оборудование, вы поможете ближнему товарищу в труде, в будущем рассчитывайте на его помощь.

Разобравшись с конструктивом и функциональными особенностями фрезерных станков, а также нагрузкой, которая на него ляжет, можете смело приниматься за его изготовление, опираясь на практичную информацию, приведенную по ходу текста. Конструируйте и выполняйте поставленные задачи безо всяких проблем.

Видео: самодельный ЧПУ фрезерный станок по дереву.

Republished by Blog Post Promoter

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

  1. Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
  2. Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
  3. Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
  4. Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.

Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Работы подготовительного этапа

Чтобы самостоятельно создать фрезерный ЧПУ станок, для этого существует два варианта изготовления. Можно рассмотреть один из вариантов сборки фрезерной машины и выбрать его, как самый достойный.

Нужно взять готовый ходовой набор деталей, состоящий из подобранных узлов, и именно из данного набора собирается оборудование. Так же стоит обзавестись всеми комплектующими и приступить к сборке машины, которая будет отвечать требованиям. Важнее всего определиться с предназначением оборудования, его размерами и дизайном, раздобыть схемы изготовления станка, приобрести некоторые нужные детали и прикупить ходовые винты.

Но существуют некоторый выбор вариантов. Большим просом у самодельных машин пользуется станок из МДФ, но некоторые умельцы пользуются фанерой для самодельного рабочего стола и некоторых деталей, а для направляющих приобретается нержавеющая труба. Основной схемой фрезерного агрегата с ЧПУ станет старый сверлильный станок, в котором рабочую сверлильную головку меняют на фрезерную головку.

При этом конструируется механизм с подшипником, который отвечает за трехплоскостное перемещение инструмента. Обычным вариантом сборки становится база кареток из принтера. После этого можно подключать к устройству ПУ. При этом из — за недостаточной жесткости кареток стоит освоиться в производстве печатных плат, которые справятся с обработкой всего лишь:

  • пластиковых заготовок
  • древесины
  • тонкого листового металла.

Для полноценного станка с системой ЧПУ и его фрезерных операций потребуется:

  • отличная электроника;
  • мощный двигатель;
  • печатная плата.

Для решения создать своими руками достойную машину, но обойтись без готовых наборов нужных комплектующих, потребуется схема, благодаря которой будет работать собранный агрегат. В обычных случаях изначально моделируются нужные детали машины, изготавливаются тех чертежи, а потом и сам фрезерный станок собирается самостоятельно, который изготавливается из фанерных и алюминиевых комплектующих. Рабочий стол очень часто выполняется в фанерном исполнении.

В любом случае не помешает просмотр видео — ролика, который станет своеобразной инструкцией по обучению. Можно начать с подготовки к покупке всего самого нужного, разобраться с чертежами. Все это станет правильным решением для самостоятельной сборки оборудования, так как ее подготовка является самым важным моментом.

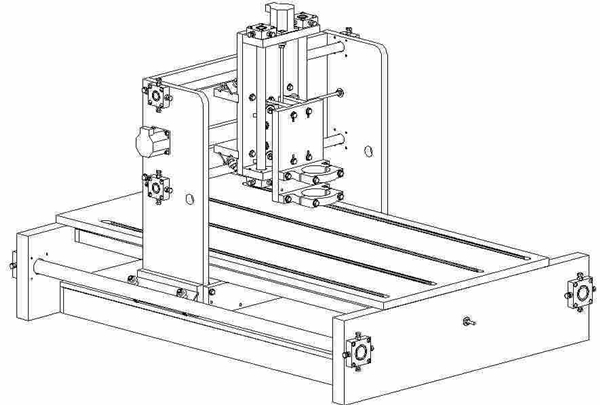

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный фрезерный станок следующих исполнений:

  1. Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
  2. В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
  3. Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.

Одношпиндельный фрезерный станок по дереву своими руками, чертежи которого можно скачать с интернета при необходимости, изготовить проще всего. Этот вариант исполнения с асинхронным двигателем может применяться для получения большинства изделий. Обороты выбираются с учетом того, какой производительности следует достигнуть.

  1. Стол расположен в горизонтальной плоскости, предназначен для фиксации заготовки.
  2. Расположены все узлы на станине, которая изготавливается при применении чугуна.
  3. Под столом расположены салазки, предназначение которых заключается в направлении стола с заготовкой при их перемещении.
  4. На салазках установлен также шпиндель. Он применяется для фиксации инструмента и передачи вращения. В некоторых случаях салазки приподнимаются, для чего применяется коническая зубчатая передача с маховиком и винтом.
  5. Вращение от электрического двигателя передается через ременную передачу. Она позволяет исключить вероятность перегрева из-за возросшей нагрузки, так как ремень в этом случае проскальзывает.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Самодельные станки с ЧПУ по дереву

Деревообрабатывающий станок с ЧПУ способен изготавливать детали путем срезания массива дерева в трех плоскостях. Его работа сходна с работой 3D-принтера.

В качестве электрического привода используется гравер средней мощности. Закрепляется он на подвижные салазки с тремя степенями свободы. Направляющие двигаются при помощи шаговых двигателей, управляемые специальными микропроцессорами.

Изготовление детали происходит задолго до закрепления заготовки в станке. В специальных программных комплексах строиться виртуальная модель в реальном масштабе. Далее ее разбивают на плоские фрагменты, по которым вычисляются координаты для задания траектории движения шпинделя с фрезой.

Компьютер по специальному шлейфу передает информацию с координатами в микропроцессор, который их обрабатывает и передает команды шаговым двигателям.

После сборки каретки и станины устанавливаются драйверы, которые будут управлять шаговыми двигателями в плоскости и регулировать глубину фрезерования. Финишным этапом строительства является калибровка всех устройств.

Шаг 4: Суппорт оси Z

В конструкции оси Z я использовал переднюю панель, которая крепится к подшипникам перемещения по оси Y, две пластины для усиления узла, пластину для крепления шагового двигателя и панель для установки фрезерного шпинделя. На передней панели я установил две профильные направляющие по которым будет происходить перемещение шпинделя по оси Z

Обратите внимание на то, что винт оси Z не имеет контропоры внизу

Файлы для скачивания «Шаг 4»

Верхняя пластина оси Z для крпеления шагового двигателя.pdf

9712

Скачать

Задняя пластина оси Z.pdf

8718

Скачать

Ложемент фрезерного шпинделя.pdf

8760

Скачать

Нижняя исредняя пластины оси Z.pdf

8788

Скачать

Пластина для крепления фрезерного шпинделя на оси Z.pdf

9200

Скачать

Пластина для крепления гайки перемещения по оси Y.pdf

8318

Скачать

Передняя пластина оси Z для крепления линейных направляющих.pdf

8850

Скачать

Необходимые инструменты

Производство не требует чего-то особенного. Подготовим для работы необходимые материалы и инструмент:

  • Небольшая болгарка с кругом 125 мм;
  • Обрезок двутавра 180 мм длиной 20—25 см, либо лист железа толщиной 5 мм;
  • Отрезной диск;
  • Зачистной диск;
  • Корд-щетка на УШМ с металлическим ворсом;
  • Мел;
  • Тиски;
  • Круглая коронка диаметром 40 мм для высверливания отверстий;
  • СОЖ эмульсия;
  • 10 см квадратной трубы 25*25 мм и 50см профиля 20*20 мм;
  • 2 удлиненных гайки и 2 обычных диаметром 8 мм, 2 болта 8*40 мм;
  • Кусок листового железа толщиной 1—1,5 мм;
  • Патрон для дрели 1,5—13 мм с резьбовым соединением;
  • Метчик М14;
  • Зажимные болты с барашками 8*20 мм — 2 шт., 2 гайки на 8 мм.
  • Сверла на 8 и 10 мм;
  • 2 болта 8*10 мм.

Руководство

Это руководство нацелено на то, чтобы не дать вам совершить те же ошибки, на которые я потратил свое драгоценное время и деньги.

Мы рассмотрим все компоненты вплоть до болтов, глядя на преимущества и недостатки каждого типа каждой детали. Я расскажу о каждом аспекте проектирования и покажу, как создать ЧПУ фрезерный станок своими руками. Проведу вас через механику к программному обеспечению и всему промежуточному.

ДАВАЙТЕ НАЧНЕМ

ШАГ 1: Ключевые конструктивные решения

В первую очередь необходимо рассмотреть следующие вопросы:

  1. Определение подходящей конструкции конкретно для вас (например, если будете делать станок по дереву своими руками).
  2. Требуемая площадь обработки.
  3. Доступность рабочего пространства.
  4. Материалы.
  5. Допуски.
  6. Методы конструирования.
  7. Доступные инструменты.
  8. Бюджет.

ШАГ 2: Основание и ось X-оси

Тут рассматриваются следующие вопросы:

  1. Проектирование и построение основной базы или основания оси X.
  2. Разбивка различных конструкций на элементы.
  3. Жестко закрепленные детали.
  4. Частично закрепленные детали и др.

ШАГ 3: Проектирование козловой оси Y

В этом пункте рассматриваются следующие вопросы:

  1. Проектирование и строительство портальной оси Y.
  2. Разбивка различных конструкций на элементы.
  3. Силы и моменты на портале и др.

ШАГ 4: Схема сборки оси Z

Здесь рассматриваются следующие вопросы:

  1. Проектирование и сборка сборки оси Z.
  2. Силы и моменты на оси Z.
  3. Линейные рельсы / направляющие и расстояние между подшипниками.
  4. Выбор кабель-канала.

ШАГ 5: Линейная система движения

В этом пункте рассматриваются следующие вопросы:

  1. Подробное изучение систем линейного движения.
  2. Выбор правильной системы конкретно для вашего станка.
  3. Проектирование и строительство собственных направляющих при малом бюджете.
  4. Линейный вал и втулки или рельсы и блоки?

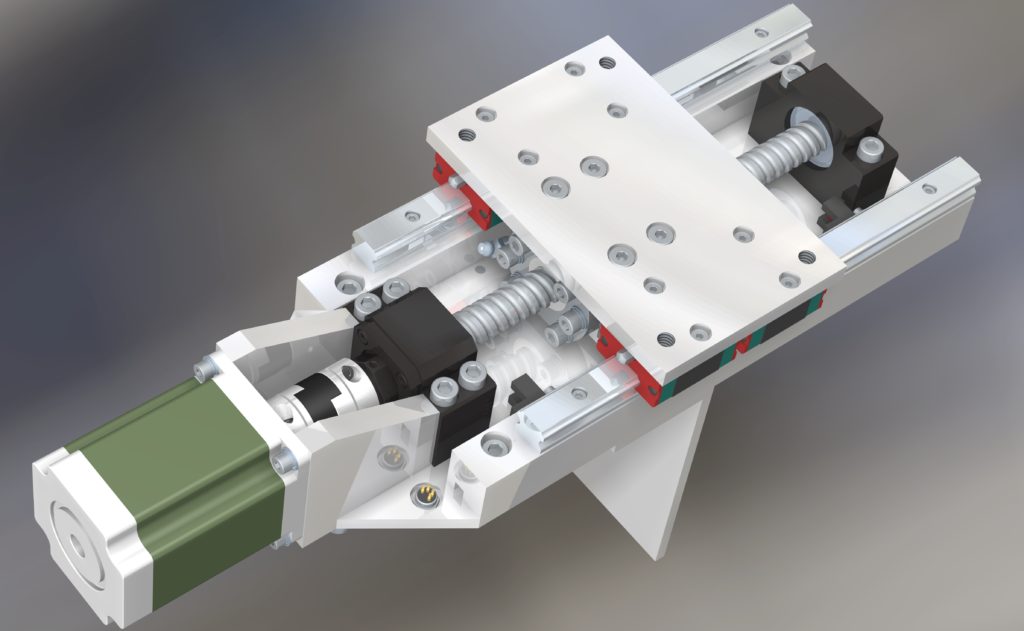

ШАГ 6: Компоненты механического привода

В этом пункте рассматриваются следующие аспекты:

  1. Детальный обзор частей привода.
  2. Выбор подходящих компонентов для вашего типа станка.
  3. Шаговые или серводвигатели.
  4. Винты и шарико-винтовые пары.
  5. Приводные гайки.
  6. Радиальные и упорные подшипники.
  7. Муфта и крепление двигателя.
  8. Прямой привод или редуктор.
  9. Стойки и шестерни.
  10. Калибровка винтов относительно двигателей.

ШАГ 7: Выбор двигателей

В этом шаге необходимо рассмотреть:

  1. Подробный обзор двигателей с ЧПУ.
  2. Типы двигателей с ЧПУ.
  3. Как работают шаговые двигатели.
  4. Типы шаговых двигателей.
  5. Как работают сервомоторы.
  6. Типы серводвигателей.
  7. Стандарты NEMA.
  8. Выбор правильного типа двигателя для вашего проекта.
  9. Измерение параметров мотора.

ШАГ 8: Конструкция режущего стола

В этом шаге рассматриваются следующие вопросы:

  1. Проектирование и строительство собственных столов при малом бюджете.
  2. Перфорированный режущий слой.
  3. Вакуумный стол.
  4. Обзор конструкций режущего стола.
  5. Стол можно вырезать при помощи фрезерного станка с ЧПУ по дереву.

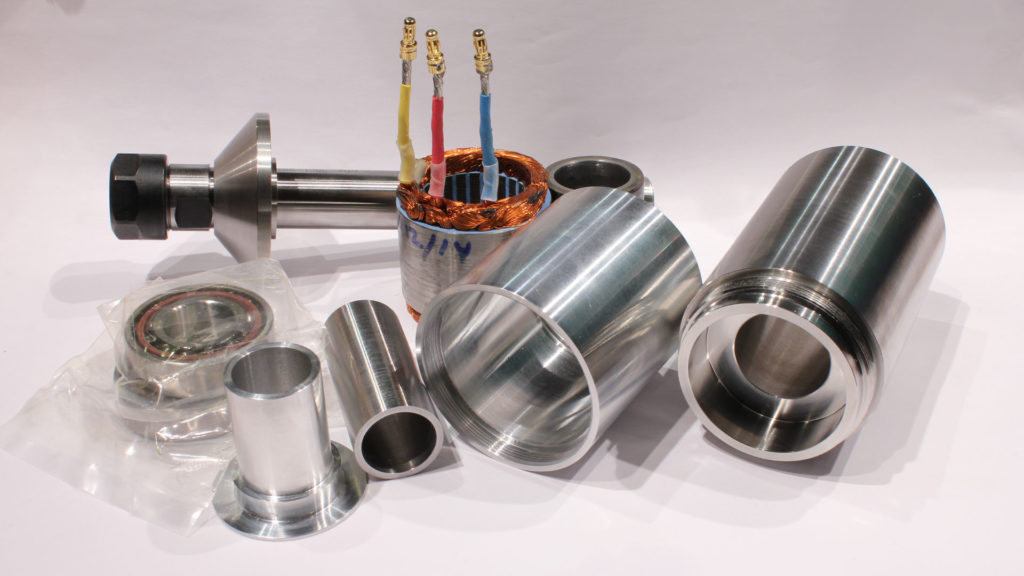

ШАГ 9: Параметры шпинделя

В этом шаге рассматриваются следующие вопросы:

  1. Обзор шпинделей с ЧПУ.
  2. Типы и функции.
  3. Ценообразование и затраты.
  4. Варианты монтажа и охлаждения.
  5. Системы охлаждения.
  6. Создание собственного шпинделя.
  7. Расчет нагрузки стружки и силы резания.
  8. Нахождение оптимальной скорости подачи.

ШАГ 10: Электроника

В этом пункте рассматриваются следующие вопросы:

  1. Панель управления.
  2. Электропроводка и предохранители.
  3. Кнопки и переключатели.
  4. Круги MPG и Jog.
  5. Источники питания.

ШАГ 11: Параметры контроллера Программного Управления

В этом шаге рассматриваются следующие вопросы:

  1. Обзор контроллера ЧПУ.
  2. Выбор контроллера.
  3. Доступные опции.
  4. Системы с замкнутым контуром и разомкнутым контуром.
  5. Контроллеры по доступной цене.
  6. Создание собственного контроллера с нуля.

ШАГ 12. Выбор программного обеспечения

В этом пункте рассматриваются следующие вопросы:

  1. Обзор программного обеспечения, связанного с ЧПУ.
  2. Подбор программного обеспечения.
  3. Программное обеспечение CAM.
  4. Программное обеспечение САПР.
  5. Програмное обеспечение NC Controller.

——————————————————————————————————————————————————–

Особенности изготовления копировальной машины в домашней мастерской

У копировально-фрезерных станков верхнее расположение шпиндельной головки. Стол неподвижный, большой. Он вмещает исходную деталь и обрабатываемую заготовку. Привод станка имеет свой двигатель по каждой оси в горизонтальном перемещении. Основная отличительная особенность оборудования – наличие копировальной головки, которая считывает информацию с исходной детали и управляет инструментом.

Головка

Копировальная головка устанавливается на каретке шпиндельного узла и жестко с ней связывается. При перемещении в горизонтальном направлении копир скользит по образцу и поднимает, и опускает инструмент.

2D

Для получения объемного изображения делается стол в 2 раза шире исходной заготовки. На него укладывается образец и рядом обрабатываемая деталь. Запускается продольное движение консоли с поперечным перемещением.

3D

Получить объемную 3D деталь, возможно при синхронном вращении деталей. Для этого вместо плоского стола делается рама. На ней устанавливаются вращающиеся центра. Сзади на вал с шаблоном подключается двигатель. В передней части одевают одинаковые звездочки и цепь, обеспечивая одновременное вращение образца и заготовки.

Шаг 8: Электрическая схема

Основными компонентами электрической схемы являются:

  • Шаговые двигатели
  • Драйверы шаговых двигателей
  • Блок питания
  • Интерфейсная плата
  • Персональный компьютер или ноутбук
  • Кнопка аварийного останова

Я решил купить готовый набор из 3-х двигателей Nema, 3-х подходящих драйверов, платы коммутации и блока питания на 36 вольт. Также я использовал понижающий трансформатор для преобразования 36 вольт в 5 для питания управляющей цепи. Вы можете использовать любой другой готовый набор или собрать его самостоятельно. Так как мне хотелось быстрее запустить станок, я временно собрал все элементы на доске. Нормальный корпус для системы управления сейчас находится в разработке )).

Копировальное кольцо

В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.

Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце — одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки. Приспособление очень простое, но удобное в работе и полезное.

Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон. Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.

Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.

Принцип действия оснастки прост — выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один — невозможно получить точную копию — она всегда будет больше оригинала.

Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.

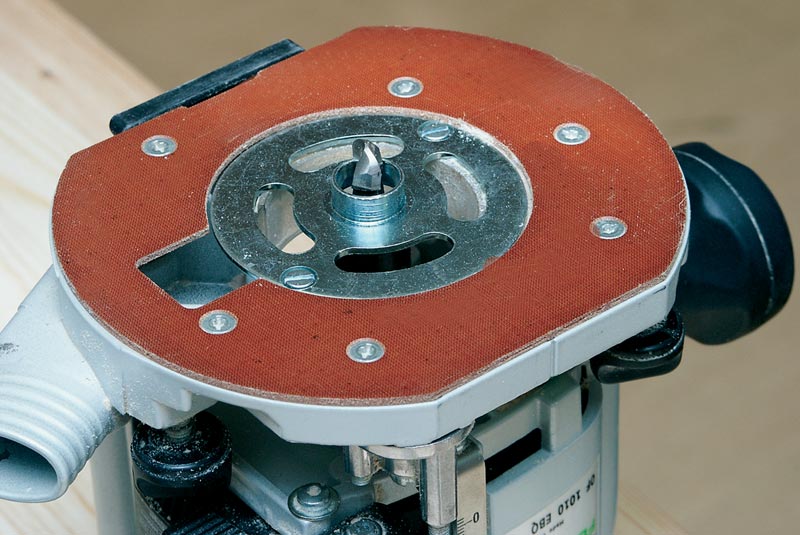

Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.


Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.


Подобная втулка с нужным диаметром опорного кольца, ее привинчивают, но крепежные винты не затягивают.

Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу).

После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.

Рекомендуется подбирать кольцо с наименьшим из возможных диаметром центрального отверстия, не забывая о том, что рабочая часть фрезы должна свободно проходить сквозь него.

Если шаблон дает надежную опору только одной из сторон платформы, с другой выдвигают и фиксируют стопорным винтом дополнительную «подпорку». Если этого не сделать, велик риск проиграть в точности.

Станина фрезерного стола

Важной частью инструмента является специальный каркас (станина). Это каркас на опорах, сверху которого находится столешница. Станину можно сделать из любого материала: металл, дерево, ДСП и т.д

Станину можно сделать из любого материала: металл, дерево, ДСП и т.д.

Чтобы обеспечить удобную работу оператора станка, нижнюю часть станины необходимо углубить.

Благодаря этому, оператор при работе не цепляется ногами за конструкцию. Советуем сделать станину с регулируемыми опорами, которые позволят работать на любых неровностях пола.

Фрезерный станок по дереву своими руками примечателен огромным выбором вариантов создания. Вы сможете создать его полностью под себя.

Изготовление станка CNC из дерева на базе Arduino

В статье речь пойдет о том, как своими руками можно сделать ЧПУ станок из дерева. В качестве электроники автор решил использовать Arduino UNO R3, GCode Sender и GRBL. Уникальность идеи в том, что станок сделан из дерева, что делает его сборку проще и доступнее. Сложнее всего собирается механическая часть, подключить электронику не составит большого труда.

Материалы и инструменты для изготовления: — резьбовые валы; — фанера; — болты и гайки; — шариковые подшипники; — шаговые двигатели типа Nema 23; — для шаговых двигателей нужны драйвера TB6560; — питается установка от напряжения 24 В 15 А; — Arduino UNO R3; — металлические втулки, а также втулки из нейлона (можно из капролона или фторопласта); — провода.

Шаг первый. Делаем основание станка (ось Х)

Для изготовления основы понадобится несколько брусков, в которых нужно будет просверлить несколько глухих и сквозных отверстий. Затем устанавливают металлические валы, они служат в качестве привода для оси Х.

Резьбовой вал устанавливается по центру, а по бокам устанавливаются два стальных вала в качестве направляющих. Когда резьбовой вал вращается, каретка перемещает резьбовой стол по оси Х.

Брусок должен быть как можно толще, так как чем тяжелее будет основа, тем надежнее будет стоять станок во время работы. А это, в свою очередь, повышает качество изготовления во время работ.

Шаг второй. Создаем ось Y
Шаг третий. Создаем ось Z
Шаг четвертый. Сборка конструкции
Шаг пятый. Электронная часть устройства

Шаг шестой. Программная часть устройства

На следующем этапе нужно загрузить программное обеспечение, которое будет управлять станком. Процесс это не сложный, нужно загрузить код с помощью программы XLoader на плату Arduino. После этого нужно открыть GCodeSender, чтобы соединить плату Arduino с персональным компьютером. После этого плата будет готова для управления станком CNC. Вот и все, станок готов, можно испытать его на деле. Чтобы задать нужные параметры для обработки объекта, нужно использовать любые чертежи из программы CAD. Далее с помощью программы CAM формируется код G. Для этих целей удобно использовать программу MasterCam X7. В ней есть уже и CAD и CAM. cnc.rar (скачиваний: 2281)

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Некоторые особенности

Схема подключения фрезера к контроллееру. Стоит позаботиться об обустройстве основания под двигатель. Для этих целей можно использовать прочный пластик или применить более дешевый материал. Например, дома может заваляться лист ДСП. Из него необходимо вырезать панель небольшого размера, а затем прикрепить ее к двигателю. Как это сделать?

На самом деле все просто. На любом двигателе имеются крепления под болты. Можно воспользоваться ими и болтовым соединением. Есть и другой способ, который заключается в использовании специальных застежек.

Теперь остается главная проблема, которая заключается в том, как закрепить двигатель и патрон. Кстати, можно использовать патрон от любого перфоратора. Эти 2 устройства очень схожи между собой по структуре, поэтому он подойдет просто идеально.

Итак, необходим специальный переходник. Тут без помощи сторонних лиц не обойтись. Придется обращаться в специализированную мастерскую, чтобы профессионалы выполнили эту работу.

https://vsyavagonka.ru/youtu.be/R0G2zYPiTKw

Теперь фрезер ручной готов к работе. Остается только испытать его на деле. Для этого сначала стоит установить самую простую фрезу. Она должна быть достаточно легкой. После этого подключить фрезер к источнику питания. Если он будет работать нормально, то можно приступать к его полноценной эксплуатации.

Если есть желание, то для такого ручного фрезера всегда можно соорудить самодельный стол.

Теперь можно сверлить отверстия, обрабатывать кромки деталей, нарезать на них резьбу. Все это можно делать с помощью самого обыкновенного ручного фрезера. Полученный в ходе работы инструмент имеет свои преимущества и недостатки.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильные специалисты рекомендуют выбирать силовой агрегат для оборудования этой категории мощностью не менее 1,4−1,6 кВт. Если предполагается постоянное выполнение больших объёмов работ, данный параметр увеличивают на 20−25%. Достаточно мощная техника выполняет свои функции без перегрузок, что снижает риск поломок, продлевает реальный срок службы. Цена такого фрезерного станка значительно не увеличится. Зато появится возможность устанавливать крупные фрезы.

Для правильной оценки следует одновременно учитывать частоту вращения (диапазон – 10 000−35 000 об/мин). Необходимо помнить о том, что при увеличении диаметра фрезы соответствующим образом возрастает угловая скорость. Если превысить определённый порог, сила трения повысит температуру до потемнения деревянной заготовки (возникновения пламени).

Пошаговая инструкция

Работа начинается с изготовления элементов стола. Их изготавливают из ламинированного ДСП. Для большей жесткости необходимо столешницу делать двухслойной. Тогда общая толщина составит 32 мм.

Выпиливание выполняется на раскроечном циркулярном станке. Детали выпиливаются без припусков на последующую обработку. Кромки оклеиваются меламиновой кромочной пленкой.

Чтобы в дальнейшем проще производить монтаж элементов станка, выпиливается прямоугольное отверстие. В нем устанавливается опорная плоскость. К ней крепится фрезер.

Под рабочую часть фрезера высверливается отверстие. Сквозь него будет производиться монтаж инструмента. Для фиксации внутри вставки сверлятся отверстия. Головки болтов будут утоплены внутри отверстий большего диаметра.

На рабочем столе выполняется разметка под установку вспомогательных элементов: направляющих пластин и передвижных упоров. Здесь же продумывается вопрос об монтаже системы отсоса отходов деревообработки.

В направляющих фрезеруются специальные пазы. При работе можно изменять положение направляющих в зависимости от типа используемых фрез. По необходимости их можно раздвинуть, увеличив расстояние между опорами.

Сами направляющие могут перемещаться вперед и назад. Тем самым меняется глубина обработки. Ее выставляют в зависимости от используемых фрез и требований конструктора изделий из древесины.

Готовый агрегат для фрезерования пазов разного типа удобен в работе. Наличие реверса позволит использовать фрезы разных типов.

Одношпиндельный станок получил наибольшее распространение в деревообрабатывающих цехах. При необходимости направляющие снимаются. Используются фрезы, оснащенные специальными подшипниками. С подобным инструментом производится обработка изделий со всех сторон.

Видео: самодельный фрезерный станок.

X-Y-Z

Устанавливаем Z на Y.

Устанавливаем боковые стенки портала и клеммную коробочку для кабелей.

Устанавливаем портал на раму.

Вот и все. Станок получился удобный, стройный, я бы даже сказал поджарый, ничего не торчит, к рабочему полю хороший доступ со всех сторон, никаких кожухов, которые чего-то там прикрывают, нет «гусениц» для проводов, все провода спрятаны. Кстати, в моем экземпляре контроллер тоже спрятан под стол, к станку подходит только шнур питания и кабель LPT порта от компьютера.

Даже если вы все кривовато выпилили и не очень точно просверлили отверстия, вы все равно сможете доработать станок, довести его до ума и заставить нормально работать. Потому что в этой конструкции все определяется заведомо точными покупными направляющими и приемлемой геометрической точностью прессованных профилей (параллельность и перпендикулярность граней). Тут в принципе нет сложно выполнимых посадок и жестких допусков на линейные размеры. Однако, само собой разумеется, чем точнее вы сделаете детали, тем лучше и для станка и для тех изделий, которые вы будете на нем выпиливать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
