Структура и содержание документа
Согласно принципам проектирования, специалист подготавливает список документов, которые входят в эскизный проект. И выглядит он следующим образом:
- Общий чертеж внешнего вида. Включает наружные изображения, например, фасад здания, и детальное описание элементов. Это позволяет увидеть количество деталей, понять их взаимодействие друг с другом и разобраться в принципе работы (если эскиз составлялся для оборудования). Также в перечне указывают размеры, описывают технические особенности и рисуют схемы. Готовый проект должен получиться максимально информативным.
- Пояснительная записка. Описывает эскизное решение в различных вариантах, обосновывает выбор того или иного подхода, даёт оценку в соответствии с возложенными требованиями. Составление этой бумаги является обязательным условием.
- Итоговая ведомость. Совокупность предыдущих сведений, которая указана в краткой форме.
Для изготовления механического или автоматизированного устройства используют технический проект (все акты с окончательными решениями по планированию). Разработку подобной техники проводят в соответствии с правилами ЕСКД и государственными образцами качества. Также здесь составляют рабочий проект, помогающий оценить технологические характеристики, экономическую выгоду, возможность проведения последующей модернизации и другие свойства. Правильная планировка состоит из:
- главной части с объяснением принятых решений;
- технической и экономической части;
- генерального плана;
- технического проекта со второстепенными вопросами;
- производственной части;
- сметы.
Структура, созданная таким образом, обеспечивает необходимый уровень качества разработки и последующего создания объектов. Но, в ходе работы могут возникнуть трудности, связанные с несоответствием между сложностью объекта и устаревшими методиками планирования. Использование современных математических методов и вычислительных машин способствует повышению качества, минимизирует появление несоответствий и сокращает сроки производства.
Чаще, эскизный проект представляется в бумажном формате на листах А4, для массовых слушаний и презентаций могут использоваться планшеты или проекторы. Конкретных требований к оформлению не существует, и у каждой организации есть собственный стиль.
Разработка эскизного проекта
Эскизный проект программного продукта или автоматизированной системы разрабатывается в соответствии со следующими этапами:Декомпозиция АС на комплексы и проработка архитектурных решенийНа этом этапе выбирается уровень автоматизации. Анализируются аналогичные системы. Выбирается схема взаимодействия оператора с системой, оцениваются алгоритмы и процессы обработки данных. По итогам этого этапа разработки эскизного проекта получают более точные требования к АС, а также функциональную внешнюю спецификацию ее комплексовРазработка операционной среды или требований к нейНа этом этапе составляются требования к конфигурации оборудования и операционной среды, выбирается операционная системаРазработка методов анализа качества системы, с соответствующими метриками показателей качественной оценки, необходимыми для проведения испытанийПланирование перспектив создания АСУНа данном этапе выбираются основные концепции технологий разработки, уточняются требования к программным средствам, создается база данных по автоматизации и контролю работ, а также проходит оформление пояснительной записки.
Что входит в состав эскизного проекта
Ниже приводим список, что включает в себя эскизный проект дома.
- титульный лист (обложка)

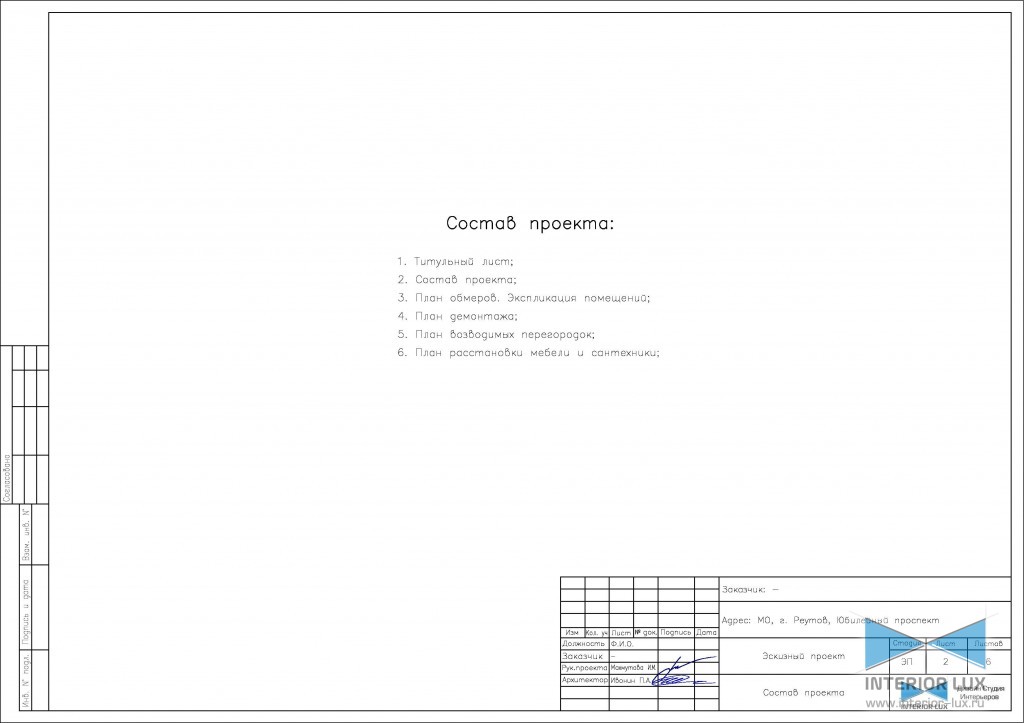

- содержание (ведомость чертежей проекта)
- пояснительная записка
- схема генерального плана М1:500
- поэтажные планы
- фасады
- разрезы
- план кровли
- компьютерная 3D визуализация
По согласованию с заказчиком состав базового эскизного проекта загородного дома может быть дополнен, например решениями отделки экстерьера (дизайном фасадов), либо какие то материалы (графические, текстовые) могут быть не включены в проект.
Пример расширенного эскизного проекта
Общая пояснительная записка
Общая пояснительная записка
Генплан участка М 1:500
3D визуализация. Вид 1
3D визуализация. Вид 2
3D визуализация. Вид 3
3D визуализация. Вид 4
3D визуализация. Вид 5
Чертеж главного фасада
Чертеж заднего фасада

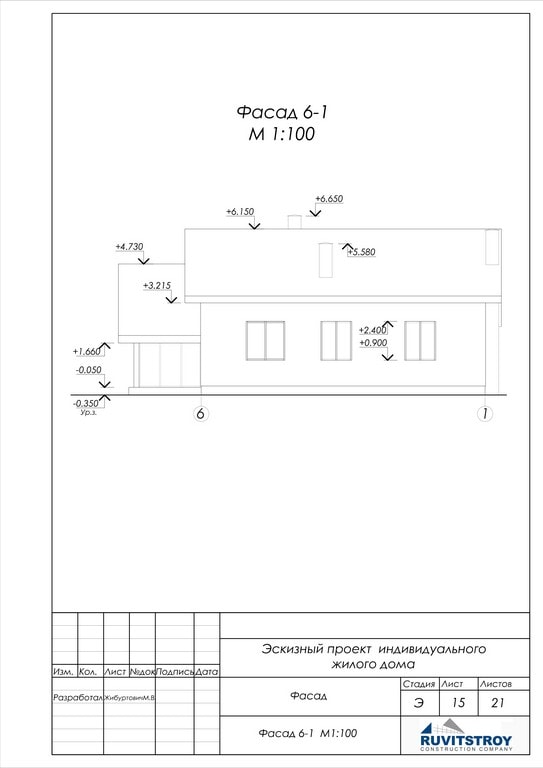

Чертеж правого фасада
Чертеж левого фасада

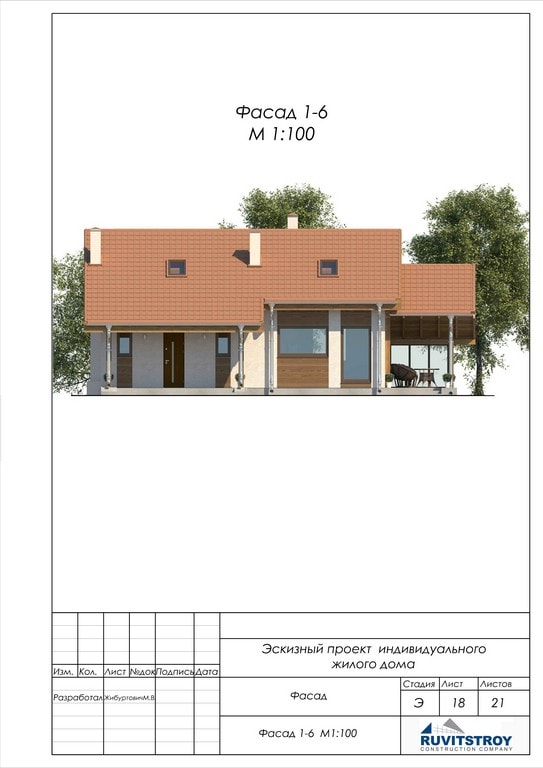

Цветовое решение главного фасада дома
Цветовое решение заднего фасада дома
Цветовое решение бокового фасада дома
Цветовое решение бокового фасада дома
Чертеж плана 1 этажа
Разрез 1-1
Чертеж плана кровли
Пример базового эскизного проекта
Общая пояснительная записка
Общая пояснительная записка
Генплан участка М 1:500
3D визуализация
Чертеж главного фасада
Чертеж заднего фасада
Чертеж правого фасада
Чертеж левого фасада
План 1 этажа
План 2 этажа
Разрез 1-1

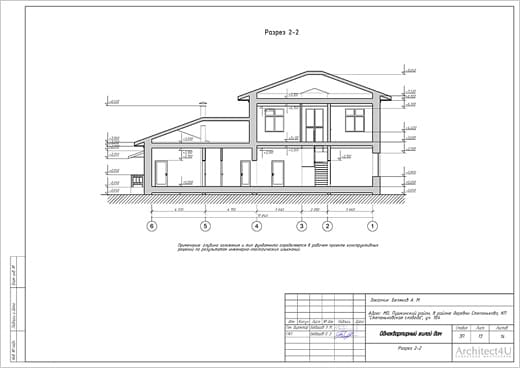

Разрез 2-2
План кровли
Помогает найти лучшее объемно-планировочное решение и увидеть объект с новыми фасадами еще до начала строительных работ. Является утверждаемым (согласовываемым) этапом. Служит основой для дальнейшего рабочего проектирования архитектурных, конструктивных и инженерных решений. Итоговый эскизный проект базовой комплектации содержит чертежи с детальными размерами и привязками стен, перегородок, оконных и дверных проемов. В стоимость включена 3D визуализация в ч/б графике. Данный проект также потребуется для получения разрешения для строительства. Предоставляется электронная версия проекта в формате PDF + 2 печатных экземпляра формата А3.
Итак, мы узнали что из себя представляет эскизный проект загородного дома, рассмотрели его состав и варианты комплектации
Что касается степени проработки чертежей, в проектах нашей мастерской вы возможно обратите внимание на то, что на фасадах и разрезах указаны все высотные отметки, на планах этажей даны привязки и размеры всех стен и перегородок, оконных и дверных проемов
Ввиду того, что нормативная документация по проектированию не содержит четких требований к проработке чертежей эскизного проекта, нередко на листах эскизных проектов других архитектурных мастерских показаны только осевые или общие габаритные размеры. Сэкономив на рабочем проектировании, клиенты успешно строят дома, если они небольшие по площади и простые в объемах, по нашим “эскизникам”. Но все же разработка полного рабочего проекта предпочтительна, так как и простые дома могут иметь свои конструктивные особенности и нюансы.
По отдельной договоренности с заказчиком проект также может быть дополнен цветными изображениями фасадов, 3d визуализацией общих видов с проработкой дизайна фасада. Доплата за услугу дизайн фасадов составляет при этом 130 руб. / кв.м. общей площади дома.
Эскизный проект
Эскизный проект – это комплекс проектных работ, выполненных специалистом (архитектором) в соответствии с техническим заданием заказчика и с соблюдением требований нормативных документов, условий строительства. Основу данного проекта составляет авторская идея (форэскиз, архитектурная концепция) планировочных, фасадных и объемных решений проектируемого объекта. Эскизный проект – это документ, являющийся результатом проектирования, который выпускается в виде альбома, содержащего графические и текстовые данные, определяющие основные параметры объекта и его составных частей.
ПРИЛОЖЕНИЕ (рекомендуемое). ПЕРЕЧЕНЬ РАБОТ, ВЫПОЛНЯЕМЫХ ПРИ РАЗРАБОТКЕ ЭСКИЗНОГО ПРОЕКТА
ПРИЛОЖЕНИЕ Рекомендуемое
В общем случае при разработке эскизного проекта проводят следующие работы:
а) выполнение вариантов возможных решений, установление особенностей вариантов (характеристики вариантов составных частей и т.п.), их конструкторскую проработку. Глубина такой проработки должна быть достаточной для сопоставления рассматриваемых вариантов;
б) предварительное решение вопросов упаковки и транспортирования изделия;
в) изготовление и испытания материальных макетов и (или) разработка и анализ электронных макетов с целью проверки принципов работы изделия и (или) его составных частей; (Измененная редакция, Изм. N 5).
г) разработку и обоснование технических решений, направленных на обеспечение показателей надежности, установленных техническим заданием и техническим предложением;
д) оценку изделия на технологичность и правильность выбора средств контроля (испытаний, анализа, измерений);
е) оценку изделия по показателям стандартизации и унификации;
ж) оценку изделия в отношении его соответствия требованиям эргономики, технической эстетики. При необходимости, для установления эргономических, эстетических характеристик изделия и для удобства сопоставления различных вариантов по этим характеристикам изготавливают материальные макеты и (или) разрабатывают электронные макеты; (Измененная редакция, Изм. N 5).
з) проверку вариантов на патентную частоту* и конкурентоспособность, оформление заявок на изобретения; ____________ * Вероятно ошибка оригинала. Следует читать «патентную чистоту». — Примечание изготовителя базы данных.
и) проверку соответствия вариантов требованиям техники безопасности и производственной санитарии;
к) сравнительную оценку рассматриваемых вариантов, вопросы метрологического обеспечения разрабатываемого изделия (возможности выбора методов и средств измерения).
Сравнение проводят по показателям качества изделия (назначения, надежности, технологичности, стандартизации и унификации, экономическим, эстетическим, эргономическим).
При этом следует учитывать конструктивные и эксплуатационные особенности разрабатываемого и существующих изделий, тенденции и перспективы развития отечественной и зарубежной техники в данной области;
л) выбор оптимального варианта (вариантов) изделия, обоснование выбора; принятие принципиальных решений; подтверждение (или уточнение) предъявляемых к изделию требований (технических характеристик, показателей качества и др.), установленных техническим заданием и техническим предложением, и определение технико-экономических характеристик и показателей, не установленных техническим заданием и техническим предложением;
м) выявление на основе принятых принципиальных решений новых изделий и материалов, которые должны быть разработаны другими предприятиями (организациями), составление технических требований к этим изделиям и материалам;
н) составление перечня работ, которые следует провести на последующей стадии разработки, в дополнение или уточнение работ, предусмотренных техническим заданием и техническим предложением;
о) проработку основных вопросов технологии изготовления (при необходимости);
п) подготовку предложений по разработке стандартов (пересмотр и внесение изменений в действующие стандарты), предусмотренных техническим заданием на данной стадии;
р) проработку вопросов, обеспечивающих возможность использования конструкторской документации в электронной форме на последующих стадиях разработки. (Введено дополнительно, Изм. N 5). ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. N 4). Электронный текст документа подготовлен АО «Кодекс» и сверен по: официальное издание Единая система конструкторской документации. Основные положения: Сб. ГОСТов. — М.: Стандартинформ, 2011
Перечень документов эскизного проекта
Составление чертежной документации является не менее важной задачей, чем создание самого проекта. Любая ошибка может стать причиной отказа и привести к потере денежных средств
Правильный комплект бумаг для строительства дома должен выглядеть следующим образом:
Пояснительная записка. Сюда входят технико-экономическая инструкция и главные архитектурные свойства постройки. Описание размеров, внешнего вида, материалов, которые планируются применять при постройке.
Если планируется создать сложную постройку, то пояснительная записка идёт с приложением к эскизному проекту, где обязаны находиться:
- копия ТЗ;
- наименование работ (если требуется);
- список документов, использовавшихся в ходе конструирования;
- литература, которая применялась для составления проекта.
Планы фасадов. Чаще используется около 4 варианты домов с разным окрасом.
Планировка всех помещений(включая ярусы и подвальные зоны). Здесь определяется весь внешний облик здания и главное архитектурное решение. Также эти уставы разбивают на два этапа, один из которых обговаривается с заказчиком. В многоэтажных зданиях, где на всех этажах одинаковая планировка, приводится только один экземпляр.
Трехмерные изображения дома. Это важнейшая часть проектировки. Создавать изображение лучше максимального качества, поскольку это облегчит и удешевит большое количество работ.
Чертеж с горизонтальным или вертикальным разрезом постройки. Разрешено делать в 2-3 экземплярах (всё зависит от архитектурной сложности).
План кровли. Этот этап можно заменить трехмерным изображением дома сверху.
План участка с расположением дома. Панель документация позволяет оценить правильность расположения постройки в соответствии с имеющимися коммуникациями.
Ведомость готового эскизного проекта. Содержит в себе наименование всех конструкторских и рабочих документов. Чтобы ведомость прошла проверку, следует соблюдать правильную последовательность записи:
- пометка об общей документации;
- записи по отдельным сборочным единицам;
- заново разработанная документация;
- применённые акты.
Вышеперечисленные акты рекомендуется сделать в нескольких экземплярах, один из которых в word или другой электронной программе.
Это интересно: Фрезеровка ПВХ и МДФ — виды, варианты, режимы, оборудование
Требования к документу
Определяются межгосударственным стандартом ГОСТ 34, цель которого – установить правила оформления технической документации в архитектурной области, и в области строительства. В 34 серии данного положения имеется три образца стандарта, которых рекомендуется придерживаться при проектировании:
ГОСТ 34.602-89. Это один из популярных стандартов, применяемый при разработке ТЗ
Также стоит помнить, что он плотно связывается с иными стандартными из данной серии, которые важно учитывать, даже если отсутствуют требования.
ГОСТ 34.201-89. Тут описаны стандартные требования, где указан полный список актов, соответствующих ГОСТ34
Также в стандарте описываются советы по кодировке и объединению документов. По факту это таблица с описаниями разных моментов.
РД 50-34.698-90. Описывает требования к содержанию документов. Довольно объёмный стандарт, с описанием проектных актов.
Но есть в стандартах и положительные стороны, дающие гарантию на то, что оформление не вызовет претензий у будущего заказчика. Также ГОСТы прошли проверку временем. Знающий человек без труда сможет составить на бумаге сложный механизм или строение, при этом на акте будет максимум полезного материала.
Можно добавить и то, что при разработке проекта автоматизированной IT – системы по ГОСТ34, в случае отсутствия конкретных задач в контракте или задании, проектирование должно проходить в соответствии со следующими стандартами:
- Программные акты для производства автоматизированных систем выполняются по ГОСТ 19.104-78, 19.105-78 и 19.106-78;
- Конструкционные акты для производства АС составляются по ГОСТ 2.105-95 и 2.106-96.
Несмотря на то, что ГОСТы редко обновляются, перед началом проектирования рекомендуется проверять их на актуальность и использовать самую свежую информацию. В случае спорной ситуации можно всегда обратиться за помощью к специалистам.
Для чего необходим эскизный проект?
— дает возможность в сжатые сроки наглядно представить и согласовать принципиальные решения по стилистике, архитектурному исполнению, функциональности, планировочным решениям, габаритам, схеме расположения дома на земельном участке.
— позволяет определить ориентировочную стоимость и сроки работ по строительству дома, их очередность и перечень, потребность объекта в энергообеспечении, а также определить предварительные работы необходимые для подготовить участка к застройке.
— вместе с сопутствующими документами позволяет согласовать и получить разрешение на строительство в органах власти
— является основой для детальной разработки принятых проектных решений и выпуска Рабочей документации, необходимой для строительства
Необходимые документы
Для начала работы по созданию эскизного проекта необходимо предоставить следующий пакет документов:
- документы, подтверждающие право заказчика распоряжаться участком для ведения строительства;
- генеральный план земельного участка (ГПЗУ), технические регламенты, градостроительные планы;
- схемы, планы территории;
- топографический, геодезический планы с высотными, координатными отметками, отражением рельефа;
- отчет о проведенных на участке будущего строительства инженерных изысканиях;
- схема прокладки инженерных коммуникаций, сетей, в том числе подземных, проходящих через участок.
Порядок разработки и утверждения эскизного проекта
Разработка каждого эскизного проекта начинается в том случае, если это предусматривает ТЗ либо протокол. В качестве примера можно рассмотреть этапы проектировки жилого дома:
Сбор информации о местности. В эту процедуру входит определение типа грунта и особенностей ландшафта (низина, равнина или холм). Эта информация позволяет грамотно создать фундамент. Также специалисты анализируют наличие ближайшей системы канализации, водоснабжения, телефонной связи и прочего.
Выполнение проектирования эскизного проекта. Собрав необходимые данные, начинается процесс зарисовки. Дизайнеры делают несколько набросков, и подготавливают возможные схемы проведения коммуникаций. Далее начинается работа с составлением размеров и качеством материалов. Тут могут проходить некоторые корректировки.
Детальная зарисовка каждого объекта. По завершению данного пункта заказчик сможет получить информацию про толщину стен, из какого материала они будут сделаны, почему проектировщик выбрали именно этот материал и многое другое. Этот пункт является завершающим, поэтому у специалиста уже должен быть готов окончательный план технического проекта, с проведением всех коммуникаций.
Государственная комиссия изучает состав каждого эскизного проекта, и сопоставляет полученную информацию с требованиями ГОСТ, нормами безопасности и другими документами. К реализации строения допускают самый оптимальный вариант, однако, победителю нужно пройти процедуру согласования:
- написать заявление;
- предоставить копию акта, удостоверяющего личность;
- предъявить копии или оригинал эскизов;
- дать копию архитектурно-планировочного строения.
Сроки рассмотрения для несложных технических объектов составляют не более 10 рабочих дней. Если строение является технически сложным, то сроки рассмотрения могут продлиться до 15 рабочих дней, при этом день подачи документов не входит в этот период.
Основаниями отказа для утверждения являются: неправильное составление документов, несоответствие или расхождения предоставленных данных, ошибки в сведениях о материалах, размерах и прочего. Заказчику не могут отказать без объяснения причин, и срок отказа не должен превышать 5 суток (в разных странах эти показания могут отличаться).
Наша команда
КОЛЛЕКТИВ ПРОФЕССИОНАЛОВ
Архитектурно-проектное бюро «Московский архитектор» — коллектив профессионалов с большим практическим опытом, и глубокими теоретическими знаниями. Вы можете быть спокойны за результат, он превзойдет ваши самые смелые ожидания.
ПОЧЕТНЫЙ АРХИТЕКТОР РОССИИ
Руководит бюро Дмитрий Борисович Бархин — Почетный архитектор России, член правления Союза московских архитекторов. Потомственный архитектор в третьем поколении, человек энциклопедических знаний, автор многих проектов жилых и офисных зданий, украсивших наш город.
ГОРДОСТЬ НАШЕГО АРХИТЕКТУРНОГО БЮРО
Гордость нашего архитектурного бюро — это только положительные отзывы наших заказчиков
Индивидуальный подход, внимание к деталям, многоступенчатый контроль качества и ответственность за результат — позволило нам завоевать доверие клиентов и стать одним из ведущих архитектурных бюро Москвы!. Мы объединили все, что предлагают архитектурные бюро и дизайнерские студии Москвы для того чтобы вы имели возможность выполнить весь комплекс задач, связанных с проектированием и строительством вашего дома с одним исполнителем
С нами!
Мы объединили все, что предлагают архитектурные бюро и дизайнерские студии Москвы для того чтобы вы имели возможность выполнить весь комплекс задач, связанных с проектированием и строительством вашего дома с одним исполнителем. С нами!
Что такое эскизный проект
Эскизный проект (ЭП) в строительстве – это комплект предварительных чертежей и схем здания. Это графический материал, разрабатываемый начальной стадии проектирования. На этом этапе работать над основными частями проекта нецелесообразно, поскольку практически неизбежно потребуется внесение доработок и правок. Он используется для предварительной проработки основных проектных решений, создания разных вариантов исполнения объекта.
Для составления эскиза не нужно детально прорабатывать решения, рассчитывать действующие нагрузки, выполнять другие сложные расчеты. Эти задачи решаются на следующих стадиях проектирования после согласования предварительных решений заказчиком. На этапе эскизного проекта определяют основную компоновку строения, виды материалов для строительства и отделки. Он дает представление о внешнем виде, концепции здания, его основных технических и архитектурных параметрах.
Эскизы представляют собой упрощенные схемы и чертежи, наброски, рисунки, на которых могут быть отображены:
- общие виды здания с представлением его архитектуры, компоновки, облицовки;
- вид объекта с привязкой к окружающей застройке;
- отдельные части и элементы строения;
- прилегающая территория с представлением рельефа и ландшафта участка.
Раздел АР (Эскизный проект (ЭП))
Эскизный проект индивидуального жилого дома или коттеджа определяет общую архитектурную концепцию будущего дома. На этапе индивидуального эскизного проектирования дома определяются функциональный состав помещений с учетом количества проживающих в доме, пожеланий по зонированию пространства, обустройству подсобных и летних помещений, а также помещений специального назначения.
Немаловажным этапом индивидуального эскизного проектирования дома является выбор строительных материалов несущих и ограждающих конструкций здания, а также выбор материалов для отделки фасада и его цветовое решение.
На основе полученной информации архитектор разрабатывает эскизный проект индивидуального жилого дома, включающий планировочные решения, максимально отвечающие требованиям заказчика, принимая во внимание климатические и ландшафтные особенности места строительства дома, а также требования к инсоляции жилых помещений. После определения и согласования оптимального планировочного решения, входящего в состав индивидуального эскизного проекта частного жилого дома или коттеджа, разрабатывается объемно-пространственная модель с привязкой к участку застройки и последующей визуализацией
После определения и согласования оптимального планировочного решения, входящего в состав индивидуального эскизного проекта частного жилого дома или коттеджа, разрабатывается объемно-пространственная модель с привязкой к участку застройки и последующей визуализацией.
Состав индивидуального эскизного проекта жилого дома или коттеджа (ЭП):
В процессе создания эскизного проекта индивидуального жилого дома или коттеджа архитектор разрабатывает для вас:
- поэтажные планы дома
- планы фасадов здания
- план поперечного разреза здания
- план кровли
- трехмерную визуализацию дома
Эскизный проект также необходим для получения разрешения на строительство дома и в дальнейшем введения дома, коттеджа в эксплуатацию!
Стоимость разработки индивидуального эскизного проекта дома или коттеджа:
Стоимость разработки эскизного проекта индивидуального жилого дома или коттеджа определяется на основе задания на проектирование исходя из ориентировочной площади будущего дома и архитектурных задач. При большой площади проектируемого здания или комплексном проектировании, стоимость индивидуального эскизного проектирования в расчете на 1 кв. м общей площади значительно меньше, чем при малой площади проектируемого здания.
Стоимость разработки индивидуального эскизного проекта дома составляет от 200 руб./кв. м.
В случае, если Вы остановите свой выбор подрядчика по строительству Вашего дома именно на нашей компании, разделы «АР» и «КР» проекта мы разработаем для Вас !
над эскизным проектом дома (нажмите на эту ссылку) ►
►
сперва мы с вами заключаем договор и составляем
Техническое
Задание
(ТЗ) на проектирование;
►
далее в течении
7-10
дней я изучаю ТЗ и выполняю первые эскизы по
проекту: как правило, это планы этажей и фасады (возможно, также разрезы).
Они выполняются без проработки мелких деталей, только основные объемы.
Отсылаю вам их на эл. почту для согласования;
►
Вы изучаете первоначальные эскизы столько времени, сколько вам необходимо,
затем мы созваниваемся (или списываемся по эл. почте), и вы даете свои
комментарии и пожелания к первым эскизам;
►
Учитывая ваши пожелания я вношу в проект соответствующие изменения (в
течении
3-5
дней) и высылаю вам новые эскизы. Если в них вас все
устраивает, то мы движемся дальше. (если же нет, то продолжаем работать в
том же режиме до полного взаимопонимания);
►
Далее я строю трехмерную модель (в течении
3-5
дней) здания и отсылаю
вам картинки для согласования. (Если в том есть необходимость, на этом этапе
я предлагаю различные варианты цветового решения и используемых фасадных
материалов);
►
Когда эскизы и картинки с трехмерной моделью полностью будут согласованы, я
приступаю к выполнению итоговых чертежей по проекту. Это занимает обычно
7-12
дней. По окончании этой работы, высылаю вам итоговый проект в
формате
pdf
на эл. почту;
►
В течении 3-х дней вы изучаете итоговые чертежи и, если заметите какие-то
замечания или неточности, сообщаете об этом мне, и я в короткие сроки вношу
в проект исправления и высылаю вам исправленные чертежи.
►
На этом
работа над проектом закончена. Однако, если в процессе строительства у вас
возникли какие-то неразрешимые вопросы по проекту, вы можете смело звонить
мне – я обязательно отвечу на них.
____________________________________________________________________________________________
Я
работаю официально (зарегистрирован в качестве ИП) и всегда
заключаю с Заказчиками официальный договор, что позволяет
защитить интересы сторон.
Имею
в своём портфолио более сотни выполненных проектов частных и
общественных жилых домов по России и в других странах Азии и
Европы.
Творческий
подход к работе. Я стараюсь придерживаться девиза “Make
art, not work” – “Занимайся искусством, а не
работой”.
Каждый мой проект – уникальные авторские продукт.
Он обладает, прежде всего, интеллектуальной ценностью, и как
следствие – высокой ликвидностью. Проживание в стильном, красивом
и удобном доме будет каждый день доставлять Вам удовольствие.
Индивидуальный подход к каждому
Заказчику.
Я всегда стараюсь как можно лучше узнать, что хочет
Заказчик, чтобы спроектировать дом, который идеально ему подойдёт.
Подробная
проработка чертежей проекта. Итоговый альбом чертежей
содержит всю необходимую информацию, чтобы у строителей было
полное понимание конструкций дома, а у заказчика была
возможность проконтролировать правильность работы
строителей.
Гарантирую
строгое соблюдение сроков. Я ответственно отношусь к
соблюдению оговоренных и прописанных в договоре сроках
выполнения работы.
Имею
опыт не только проектирования, но и реализации /
строительства домов по своим проектам.
Техническое оформление документов: общие требования
Правила ГОСТ к оформлению тестовых документов отличаются. Всё зависит от того, кто утверждал стандарт (Таблица 1).
Таблица 1. Разница и сходство редакций ГОСТ.
Межгосударственный стандарт ГОСТ 2.105-95 | Национальный стандарт ГОСТ Р 2.105-2019 |
Высота символов — не менее 2,5 мм. |
|
Расстояние между боковыми линиями формы и текстом должно составлять минимум 3 мм. | |
Абзац начинается с красной строки, минимальный отступ — 15–17 мм. | Абзацы начинается с отступа, равного 12,5–17 мм. |
От нижней и верхней границ следует отступать не менее 10 мм. | |
Интервал между строками — не менее 8 мм. |
|
|
|
При переносе части таблицы на ту же или другие страницы наименование нужно поместить только над первой частью таблицы.
Нумерацию документов ЕСКД позволяет сделать как сквозной, так и отдельной для каждого раздела.
