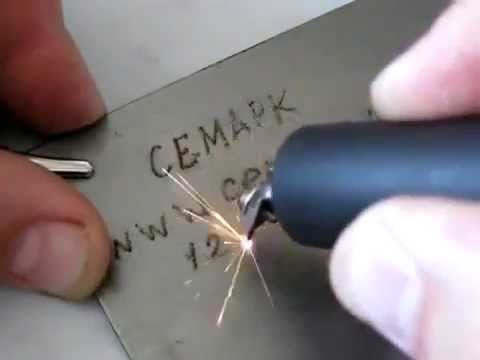

Электромаркер по металлу. Как сделать гравировку?

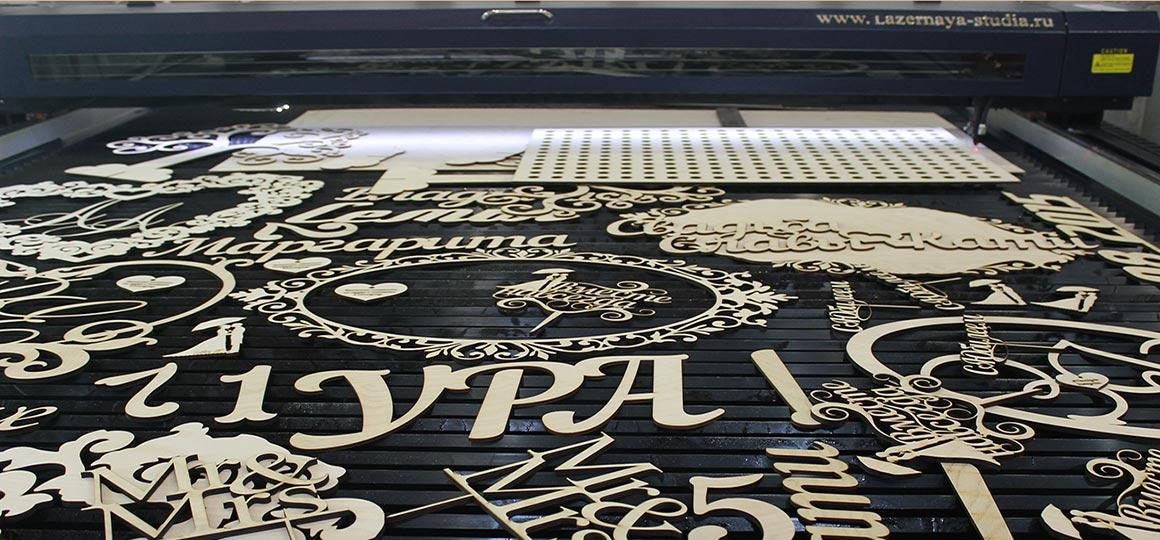

Лазерный гравёр по дереву: необходимые материалы и пошаговая инструкция

Самодельный лазерный гравёр для работы по дереву изготовить довольно просто. Достаточно приложить руки и немного фантазии. Кстати, таким устройством можно будет наносить надписи не только на деревянную, но и на пластиковую или кожаную поверхность, например на ремень.

А для того чтобы было проще, питание на него будет подаваться не от аккумуляторной батареи, а от обычного компьютера через USB-шнур. Хотя если необходимо сделать устройство для гравировки по дереву своими руками портативным, можно использовать обычный Power Bank.

ФОТО: appinformers.comPower Bank можно использовать как АКБ

Для изготовления потребуется:

2 стреляных гильзы калибра 8 мм и укороченная 7,62 мм (стартовый либо газовый пистолет и ТТ);
лазерный светодиод (около 250-300 мВт), который можно демонтировать со старого DVD-привода;
линза из того же привода;
гнездо USB;
латунная трубка с внутренним диаметром 10 мм;
3 резистора с общим сопротивлением 30 Ом;
резистор на 50 Ом;
тонкие провода;
кнопка включения.

Конечно же, без паяльника, дрели, бормашинки и любимого термоклея здесь не обойтись. Когда всё необходимое готово, можно приступать к работе. А как её выполнить, будет рассказано в пошаговой инструкции с фотопримерами и детальными объяснениями.

ФОТО: goods.ruСамый используемый инструмент «для всего»

Статья по теме:

Как сделать цветную гравировку?

У цветной гравировки более сложный технологический процесс, и она возможна только на металлах склонных к окислению, таких как

титан
нержавеющая сталь
цирконий
алюминий
никель
латунь
серебро

Цвет проявляется в результате побежалости, возникающей вследствие интерференции света в оксидной плёнке. Оттенок и насыщенность цвета зависят от нескольких факторов:

длительности воздействия лазерного луча;
толщины металла;
теплофизических параметров материала;
мощности излучения;
толщины оксидной плёнки.

Например, на титановой пластине при длительности импульса 80 наносекунд, скорости движения луча 24 мм/с, частоте импульсов 95-100 кГЦ и мощности излучения 4,5 Вт получился гравировка фиолетового цвета.

Самодельные насадки на гравер

Можно покупать насадки на гравер не только заводского производства, но также делать их своими руками. Специалисты мастерских и домашние умельцы придумали много вариантов, которые пригодны для выполнения различных операций с разными материалами.

Чтобы самостоятельно сделать полировальные, шлифовальные, фрезеровальные, сверлильные расходные принадлежности на дремель, а также приспособления для резания, используют такие материалы и детали:

фанеру;
наждачную бумагу;
остатки абразивных кругов разной толщины от угловой шлифовальной машины (болгарки);
фетр;
войлок;
различные ткани и резину;
проволоку из стали;
колесико от дешевой зажигалки;
старые боры и сверла (их перетачивают);
ножи от электробритвы;
ножовочные полотна;
металлические крышечки, например, от пивных бутылок;
пробки из-под шампанского;
обычный дюбель (на его шляпке делают зубья) и другие.

Ниже на фотографиях представлены некоторые готовые к практическому применению самодельные приспособления к гравировальному устройству фрезерного типа.

Дополнительно с самоделкой применяют специальные (например, алмазные) пасты

. При этом специалистами достигается результат финишной обработки заготовок разной плотности, сопоставимый по качеству с использованием заводских аналогов боров.

Самодельные насадки для гравера подойдут, чтобы выполнять разнообразные работы в бытовых условиях.

Они также позволят сэкономить денежные средства за счет применения доступных, дешевых материалов и деталей от подручных или вышедших из строя (ненужных, старых) механизмов.

Большое разнообразие различных насадок позволяет выполнять с помощью дремеля широкий перечень различных работ с разными материалами. Лучше подбирать расходники, соответствующие рекомендациям производителей оборудования. Профессиональные наборы

– это залог качества продукции, но стоят они дорого. Чтобы сэкономить, нужные приспособления можно изготовить самостоятельно. Только следует учитывать, что при этом гарантийное обслуживание на мини-дрель теряется, а во время эксплуатации может возрасти нагрузка на инструмент.

Очень часто, выполняя рельефное изображение на деревянной поверхности, мастера, дабы облегчить себе задачу, используют специальные бормашинки с различными насадками. В качестве этого оборудования можно использовать как стоматологический бор, так и специальные ручные граверы для определенного рода материала (стекло, дерево, металл). Резьба по дереву при помощи обычного гравера как раз для начинающих мастеров требует определенных навыков и несет некоторые сложности.

Самая первая проблема, с которой вам придется столкнуться — это выбор бормашинки из огромного множества вариантов, представленных на современном рынке.

Гравировка по металлу с использованием различного оборудования

Если заглянуть в историю, то можно увидеть, что ручная гравировка по металлу известна человечеству около пяти тысяч лет.

Выше были рассмотрены общая технология и методы, с помощью которых выполнить гравирование можно своими руками.

на металле отличается своей долговечностью. В этом случае используется паста, которая наносится на предмет перед обработкой. При этом паста наносится на непокрытый материал.

Технология следующая: оборудование направляет лазер на предмет, который под воздействием температуры немного переплавляется, меняется в цвете и испаряется.

С помощью лазера можно делать рисунки различной сложности и не только на металле. Цена ювелирных изделий, выгравированных лазером, высокая.

Фото:

Алмазная гравировка позволяет изделию «играть» на свету за счет образования четырехгранных ямок.

Алмазная гравировка выполняется с помощью специальной фрезы, с помощью которой удаляется верхний слой металла, образуя те самые ямки.

Алмазная гравировка считается долговечной, широко применяется в ювелирном деле и сувенирной продукции. Цена на такие изделия не фиксирована, чаще всего, о ней договариваются индивидуально.

Фото:

Нанести рисунок на металл можно, используя для этого фрезерный гравировальный станок, который можно не только купить, но и сделать самому.

Фрезерная обработка в виде такого станка необходима в случае мелкосерийного производства (свое дело). В противном случае, это будет лишними тратами. Станок позволяет сделать точный рисунок за счет жесткости всей конструкции.

Помимо металла гравировальный станок позволяет обрабатывать дерево, стекло, МДФ и пр. материалы.

Если говорить о небольшом производстве, то такой станок будет просто незаменим, он прост в применении, фрезы двигаются быстро и точно. Исключается брак человеческого фактора.

Гравирование, используя данный станок, получается аккуратным и долговечным.

Электрокарандаш по металлу своими руками

Это видео посвящено интересному устройству, которое названо автором “самодельная электрическая чертилка”. Электрокарандаш по металлу предназначен для нанесения надписей и рисунков на токопроводящих материалах. Для его питания нужно всего 12 вольт. Другая особенность данного карандаша в том, что это конструкция имеет автоматический прерыватель с подвижным электродом. По сути это устройство является давно известным электроискровым карандашом. Его не так сложно изготовить своими руками, не имея для этого сложного оборудования. Рассмотрим конструкцию. Главным образом она состоит из электрического реле на 12 вольт. К реле прихвачена гайка, в которую, в свою очередь, вкручивается металлическая трубка с обжимкой. Внутри трубки находятся цилиндр, шток, вольфрамовый электрод. Этот электрод применяется для сварки в среде аргона.

Необычные дешевые инструменты в этом китайском магазине.

Как работает электрокарандаш. К одному из выходов электрического реле подсоединяем минус. К второму выходу нужно припаять корпус реле. Необходимо сделать так, чтобы вольфрамовый электрод соприкасался с корпусом.

В реле установлена пружинка. После вытягивания она возвращает всю конструкцию обратно. Ход равен одному-двум миллиметрам. После подключения плюса к заготовке, для начала работы электрической чертилки необходимо коснуться вольфрамовым электродом заготовки. Тем самым замыкается цепь, втягивается электрическое реле, которое влечет за собой и вольфрамовый электрод. После размыкания цепи происходит электродуга. Это происходит быстро, с большой частотой, что повышает качество рисунка.

Рекомендуется сначала нанести рисунок на поверхность простым карандашом. Это необходимо для того чтобы увеличить точность работает.

Цветная гравировка

Для того чтобы рисунок смотрелся более четко и красиво используют карандаш-стеклограф или тушь.

Для того чтобы эффект от использования данных инструментов оставался как можно дольше, поверхность покрывают бесцветным лаком.

Сделать рисунок более четким можно с помощью иглы и масляных красок. Такой набор позволяет процарапать вспомогательные линии узора, которые впоследствии покрываются краской.

Художественная цветная гравировка позволяет сделать изделие цветным. Для этого те элементы, которые прокрашивать не нужно, покрываются прозрачным лаком.

Видео:

Как сделать чернение металлического предмета? Специальное оборудование для этого не используется, но необходимы следующие вещества: сера и поташа (карбонат калия) в пропорции 1:2.

Данный состав необходимо поставить на огонь, для этого его пересыпают в жестяную банку. Смесь необходимо постоянно мешать, а огонь не должен быть большим.

Смесь снимают с огня, когда она становится черного цвета. Перед этим ее нужно будет перетереть в ступе, после огня ее также кладут в ступу и снова перетирают (охлажденную).

ВАЖНО ЗНАТЬ: Как сделать улитку для холодной ковки своими руками?

Чернение происходит следующим образом:

В полученную смесь добавляется вода (1:9);
В раствор кладется предмет из латуни;
Подогревается до тех пор, пока не изделие не приобретет нужный оттенок.

Сделать фон темным можно перед нанесением рисунка. Лак в таком случае не понадобится.

Коричневый цвет предмета можно сделать своими руками, выдержав его в растворе хлористого цинка и медного купороса с добавлением воды (100г, 100г, 200г соответственно).

Ручная покраска в серо-стальной цвет получается из 1 литра воды, двух грамм обычной соли и двух грамм смеси серы и поташи.

Оранжево-красный цвет получается из раствора сернистого калия: 1 грамм вещества на 250 грамм воды.

По окончании работ лак стирается.

Чернение предмета и известная нам чернь – разные вещи. Техника, которая применяется для создания черни, механическая, своими руками выполнить ее не получится.

Характеристики устройства

При пробое межэлектродного промежутка между катодом, в качестве которого выступает маркирующий инструмент (иногда называемый электрографическим пером) и анодом – поверхностью металла, происходит эрозия металла анода, в результате которой формируется совокупность лунок. Их форма и расположение определяется траекторией перемещения электромаркера по металлу и интенсивностью электрического импульса. Для того, чтобы тепловая энергия испарения металла концентрировалась в ограниченном объёме, поверхность зоны обработки смачивается жидким диэлектриком, в качестве которого используется обычное минеральное масло. Кроме того, масло снижает усилие отрыва вручную перемещаемого электрода от обрабатываемой поверхности, не допуская короткого замыкания в межэлектродном промежутке. Анод–заготовка присоединяется к общей электрической цепи устройства при помощи зажима. Нельзя для электромаркировки использовать воду, и тем более – водные растворы солей.

В результате точечной эрозии на поверхности можно сформировать рисунок, производственное клеймо или любую другую отметку глубиной до 1…2 мм. Кроме того, промаркированная поверхность отличается и визуально. Поскольку результатом единичного акта электроэрозии является лунка, где дно формируется периодическими электрическими импульсами, то обработанная поверхность всегда является матовой, а потому особенно заметна на шлифованном, полированном, либо холоднокатанном металле.

Процесс электрографической маркировки устойчиво протекает при следующих рабочих характеристиках устройства:

Рабочее напряжение, В – 30…140. Ток обработки, мА – 40…300

Скважность, с-1 – до 100. Материал катода – вольфрамовая проволока диаметром до 1 мм (возможно также применение высокоуглеродистой стали типа 65Г или 60С2)

Практически потребляемая мощность устройства зависит от глубины маркировки и электроэрозионной способности металла анода, но обычно не превышает 20…50 Вт. В комплект поставки входит также вибратор, генерирующий колебания рабочей головки прибора с необходимой частотой. С целью обеспечения электрической безопасности электромаркеры по металлу снабжаются тепловыми датчиками, реагирующими на перегрев.

https://youtube.com/watch?v=o06UT92fHL4%3F

Примеры гравировки

Гравировка на разных предметах имеет свои особенности. Давайте рассмотрим несколько примеров изделий.

Гравировка на обручальных кольцах

Обычно на них гравируют слова и надписи, при этом важно, чтобы она была легко читаемой. Но для этого нужен подходящий размер изделия, ведь на слишком узкое кольцо нанести такую надпись не получится

Гравировку можно наносить на лицевую, внутреннюю сторону кольца и его боковые грани.

Гравировка на производстве

Обычно она используется при изготовлении шильд, табличек, серийных номеров, номерков и многих других изделий.

Но главное, не забывайте о том, что при производстве промышленных шильд нужно соблюдать требования, установленные законодательством. При помощи маркировки на шильду наносится информация о товаре и производителе. Она включает в себя технические характеристики устройства, данные о производителе, данные Ростеста, серийный номер устройства и описание безопасности при работе с предметом.

Надписи тончайшие и чёткие, поэтому сама шильда небольшая. Кроме того, при нанесении надписей на шильду важна их долговечность, поэтому на производстве используется исключительно лазерный способ маркировки. А благодаря высокой скорости работы, их изготовление не имеет ограничений по тиражу.

Электрохимическая гравировка по металлу

Гравировки делают не только на оружии. Их делают на номерках в гардеробе, на собачьих ошейниках, на надгробных памятниках. А еще вспомните о фамильных гербах, дарственных надписях.

Мы предлагаем вам попробовать себя в искусстве электрохимической гравировки по металлу, так как для этого не требуется никаких химических реактивов и особых знаний по физике и химии. Готовый рисунок не смывается, его можно удалить только шлифовкой. Можно начать с ножа.

Материалы для гравировки

– кухонный нож (тесак);
– 1-й вариант: скотч и скальпель (или канцелярский нож),
– 2-й вариант: парафин (или воск) и обыкновенная игла;
– ватная палочка (или ватка, намотанная на гвоздь);
– 2 зажима «крокодил»;
– источник постоянного тока 5-12 вольт (годится зарядник для телефона);
– лампочка от фонарика;
– переменный резистор на 100 Ом;
– раствор соли: 1 чайная ложка в 50 г воды;
– провода.

Процедура гравировки

Очищаем и обезжириваем гравируемую поверхность спиртом или бензином, одеколоном и т. п.

Суть электрохимической гравировки на металле такова. Поверхность металла закрывается какой-либо пленкой с вырезанными на ней линиями небольшой ширины. Под действием электрохимии эти линии – открытые участки металлической поверхности – чернеют и образуют рисунок. Пусть нашим рисунком будет китайский иероглиф «мясо».

Подготовить его можно в одном из двух вариантов.

1) На поверхность ножа плотно наклеиваем скотч и на нем острым скальпелем (или канцелярским ножом) вырезаем наш иероглиф. Следим за тем, чтобы края скотча вдоль линий не отошли от поверхности ножа.

2) Покрываем поверхность ножа расплавленным парафином или воском и, когда покрытие застынет, обыкновенной иглой выцарапываем на покрытии наш рисунок.

Теперь собираем простенькую электрическую цепь: последовательно соединяем источник постоянного тока, лампочку от фонарика и переменный резистор. Эту схему можно собрать, например, в мыльнице. К двум концам электрической цепи подсоединяем зажимы «крокодил».

Перед гравировкой произведем еще и электрохимическую очистку открытых участков поверхности ножа. Для этого плюсовым «крокодилом» зажимаем нож, минусовым берем ватную палочку и макаем ее в соляной раствор. Включаем источник питания и медленно 2-3 раза проводим головкой ватной палочки по рисунку.

Наконец, приступаем к самой гравировке. Меняем полюса источника питания: нож зажимаем минусовым «крокодилом», а плюсовым берем новую чистую ватную палочку и макаем ее в тот же соляной раствор. Включаем питание и медленно проводим ватной палочкой по рисунку. Линии начинают быстро чернеть, на глазах образуя рисунок. Для верности ватной головкой проводим по рисунку 2-3 раза.

Всё, гравировка на стали закончена. Очищаем нож от покрывающей его пленки.

Это тоже вам может пригодиться:

Как самостоятельно сделать нож в походе.

Зарядка мобильного телефона от свечки.

Оригинальная роспись по камню

Как сделать миниатюрный паяльник на 12 вольт

Теперь посмотрите это на видео:

Технические характеристики

При выборе электроинструмента нужно учитывать характеристики, влияющие на производительность оборудования:

Мощность электродвигателя. При выполнении разовых работ выбирают инструмент на 200 Вт. Если же гравер будет использоваться постоянно, выбирают модель с мощностью от 250 Вт. Оптимальное количество оборотов при работе с металлическими заготовками — 30000.
Габариты. Производительность зависит от веса и размера инструмента. Если он тяжёлый или громоздкий, работать становится не удобно и приходится делать постоянные перерывы. При выборе подержите гравер в руках, чтобы понять удобен он или нет.

Как выбрать оборудование

Все многообразие конструктивного исполнения лазерных граверов можно идентифицировать по следующим основным критериям для выбора.

Важно определиться с характером и видом выполняемых работ. При производстве как работ по резке заготовок, так и нанесению изображений следует подбирать оборудование со сбалансированными показателями мощности излучения и скорости движения лазерной головки

Гравировка не требует оборудования с большой мощностью

Модель лазерного излучателя станка зависит от материалов, на которых будут наноситься изображения. Длина волны газовых лазеров хорошо воспринимается неметаллическими предметами. Твердотельные (волоконные) излучатели комплектуются к станкам, где производятся работы с металлами — более тонкая фокусировка и интенсивность энергии этому способствуют. Размеры обрабатываемых заготовок напрямую влияют на габариты рабочего стола лазерного гравера

На выбор станка влияют косвенные причины: репутация производителя, что определенным образом гарантирует качество сборки. Организация производителем сервисного обслуживания и возможность недорогой замены комплектующих будут оказывать существенное влияние на надежную эксплуатацию станка

Гравировка не требует оборудования с большой мощностью. Модель лазерного излучателя станка зависит от материалов, на которых будут наноситься изображения. Длина волны газовых лазеров хорошо воспринимается неметаллическими предметами. Твердотельные (волоконные) излучатели комплектуются к станкам, где производятся работы с металлами — более тонкая фокусировка и интенсивность энергии этому способствуют. Размеры обрабатываемых заготовок напрямую влияют на габариты рабочего стола лазерного гравера

В производственных условиях, где подлежат обработки большие заготовки, важно иметь габаритные станки. Если заниматься гравировкой сувениров, например, в частном бизнесе, лучше обойтись небольшим настольным станком. На выбор станка влияют косвенные причины: репутация производителя, что определенным образом гарантирует качество сборки

Организация производителем сервисного обслуживания и возможность недорогой замены комплектующих будут оказывать существенное влияние на надежную эксплуатацию станка

Следует грамотно подойти к приобретению дополнительных возможностей, которые обычно предлагает производитель. Поворотный вращатель, автофокусировка, системы подачи материала в рабочую зону, дополнительный чиллер для охлаждения и много других будут увеличивать бюджет покупки. Однако без некоторых технологический процесс просто не сможет нормально функционировать. Следует провести оптимизацию бюджета с учетом надежной эксплуатации лазерного гравера.

Как сделать гравировку на дому

Если требуется гравировка не сложного изображения, а простой надписи или орнамента и вам интересна эта тема, можно попробовать сделать её самому прямо у себя дома. Перед тем, как делать гравировку на металле, нужно закупить требуемый инвентарь. Покупка дорогостоящего станка будет абсолютно нецелесообразной, поскольку объем работ слишком мал, чтобы в перспективе вернуть затраченные на него средства. Работать лучше ручным гравером, ведь он гораздо портативнее и, что важнее, значительно дешевле. Итого, нам обязательно понадобится:

гравер для работы по металлу;
калька либо бумажный лист;
металлическая заготовка или непосредственно гравируемый предмет;
лак для дальнейшей обработки.

Важно! Перед началом работы необходимо проверить состояние основного инструмента. Он должен быть исправным и обладать должной степенью остроты. При необходимости проведите заточку, ведь в противном случае возможны негативные последствия как для объекта работы, так и для вашего здоровья

При необходимости проведите заточку, ведь в противном случае возможны негативные последствия как для объекта работы, так и для вашего здоровья.

После того, как все необходимое в наличии, следует заняться подготовкой рабочего пространства.

Выберите поверхность для работы соответствующих размеров. Предмет при работе должен не только помещаться на ней, но и свободно оборачиваться. Убедитесь в достаточной освещенности. Она не должна быть профессиональной, достаточно будет того, чтобы вам не мешала тень. Обезжирьте место работы, предварительно протерев от пыли. Надежно зафиксируйте гравер в нужном положении. Если этого не сделать, он может сменить траекторию в процессе гравирования, что напрочь испортит изделие. Организуйте пространство максимально комфортно для себя. Убедитесь, что вам ничего не мешает

Удобство важно, поскольку работа в большинстве случаев занимает минимум несколько часов. Этап приготовлений к процессу также включает подготовку изображения

Выбранный рисунок или надпись необходимо распечатать на бумаге в двух образцах. После этого его нужно наклеить на металл

Этап приготовлений к процессу также включает подготовку изображения. Выбранный рисунок или надпись необходимо распечатать на бумаге в двух образцах. После этого его нужно наклеить на металл

Важно сделать это так, чтобы отсутствовали любые смятия или вздутия. Добиться этого нетрудно, если начать клеить с одного выбранного угла по направлению к противоположному по диагонали. Далее можно приступить к самому гравированию

В первом этапе работы используется конусообразная насадка. Ей мы вырезаем контуры изображения по бумаге

Далее можно приступить к самому гравированию. В первом этапе работы используется конусообразная насадка. Ей мы вырезаем контуры изображения по бумаге.

Несколько советов о том, как работать гравером по металлу:

Линии сподручнее проводить от себя, особенно длинные.
Держать инструмент лучше под углом, двигаясь в сторону острого угла. Это минимизирует шансы на откалывание мелких частиц металла.
Не желательно отвлекаться, нервничать и раздражаться во время работы. На пользу это точно не пойдет.
Есть шанс, что бумагу зажует в процессе. Чтобы это не повредило рисунок, стоит проводить все линии минимально в сторону от контура. Позже это легко исправиться при финальной обработке.
Если перед вами сложный участок, который не удастся провести, не отрывая руки, можно проставить контрольные точки и поэтапно их соединить.

Более подробно об этом можно узнать в интернете. Например, на данной странице у вас есть возможность ознакомиться с тем, как происходит лазерная гравировка http://novola.ru/lazernaya-gravirovka/ либо на другом ресурсе по вашему желанию.

Когда с контурами покончено, настало время постобработки. Она включает в себя исправление мелких недочетов и наведение теней. Сначала снимите лист, который использовался в качестве трафарета. На втором экземпляре обозначьте тени так, чтобы добиться максимальной реалистичности. Смените насадку на сферическую и нанесите тени на предмет.
