Горелка на отработке: чертежи, схема, принцип работы

Разновидности горелок и сфера их применения

Горелки — это уникальная, полностью укомплектованная система, подходящая для паровых и водогрейный котлов, парогенераторов большинства производителей.

Горелки можно подразделить на несколько видов:

Осветительные.
Сварочные.
Нагревательные.

По используемому топливу они могут быть:

Газовые.
Жидкотопливные.
Комбинированные.

Горелки классифицируются по регулированию в работе с котлом:

Модулируемые горелки.
Одноступенчатые горелки.
Двухступенчатые горелки.

Горелки применяются:

для нагрева воды в бойлерах;
для водяного отопления СТО;
для водяного отопления складов;
для водяного отопления дома;
для водяного отопления дачи;
для обогрева теплиц;
для нагрева воздуха в бане;
для нагрева воздуха в сушке;
для получения пара;
для сушки песка;
для сушки глинозема;
для обжига керамических изделий;
для обжига кирпича;
для плавления алюминия;
для сушки титановой губки;
и еще во многих узлах.

Горн на отработке (отработанном масле)

Неоднократно и новички, и кузнецы со стажем приходили к выводу, что со временем топливо для поддержания огня в горне или горелке, будь то газ, мазут, уголь или кокс, будет неизменно дорожать.

Поэтому становится все более актуальным вопрос удешевления ресурсов. В этой статье предлагаем вам более детальное рассмотрение такого вида топлива для кузнечного оборудования как отработанное масло.

В принципе такой ресурс достаточно распространенный и зачастую не стоит так дорого как другие виды топлива.

Народных умельцев разговорами о сложности не так-то просто остановить. И со временем начали появляться первые установки, так сказать, опытные прототипы для покрытия хозяйственных нужд, работающие на отработанном масле.

Изобретатели брали за основу уже давно зарекомендовавшее себя оборудование горелки, обогреватели, печи и буржуйки. Доработка производилась, как и принято у нас, подручными средствами — запчастями от тракторов, автомобилей и металлоломом, который негде использовать, а выбросить жаль.

После долгого пути проб и ошибок кузнечных дел мастерам удалось перенять новинку от тех, кто перешел на более экономичный вид топлива. Вникнув, в чем суть процесса образования горючей смеси, были переработаны газовые горны.

В процессе работы проявился один весомый недостаток — переработку трудно зажечь.

Для решения проблемы пошли разными путями: дополнили горн отсеком предварительного прогрева масла углем или дровами; устанавливали фильтры очистки масла; смешивали отработку с бензином или соляркой.

Что касается ковки в промышленном масштабе — на сегодняшний день не ведутся работы по переходу на такой вид топлива. Причиной этому служат такие факторы как:

дорогая модернизация промышленных установок,
возможные перебои в работе из-за засорения форсунок подачи масла,
а также высокий процент серы в этом виде топлива, влекущий за собой дополнительный расход и изменения структуры верхних слоев металла.

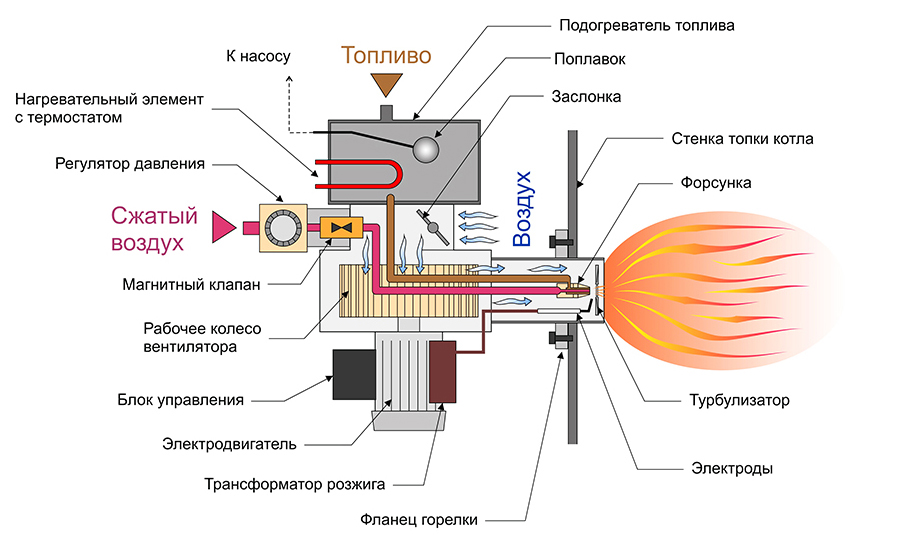

Принцип работы и виды конструкций

Поскольку в любом масле есть горючие вещества, их можно сжигать. Люди давно стараются максимально использовать это для своего блага, но решить эту задачу не так-то просто, особенно если сжигать стараются отработанное масло, в котором содержится много дополнительных составляющих. Есть три вида устройств для этой цели:

Эжекционное. Очень эффективная система. Отличное сгорание топлива, высокая температура, мало вредных выбросов, но сделать в домашних условиях практически невозможно. К тому же не всякое топливо можно использовать без предварительной обработки.
Испарительное. Самый простой в сборке из подручного материала, но эффективность его мала, много отходов и загрязнений. Для разжигания и бесперебойной работы требуется дополнительное оборудование.
Инжекторное. Наиболее приемлемый вариант для изготовления масляной горелки своими руками. Сравнительно несложная конструкция, проста в обслуживании, неприхотлива к топливу. Из недостатков основной — невозможность использовать в жилых помещениях.

В этом видео вы узнаете, как работает горелка на отработке:

Некоторые умельцы стараются приспособить для обогрева отработкой паяльные лампы, но чаще всего такие начинания оборачиваются сложными переделками и полным отказом от первоначального устройства горелки. Наибольшую популярность в последние годы получила мазутная горелка Бабингтона.

Роберт Бабингтон запатентовал своё изобретение в конце прошлого века с помощью одного из законов Мэрфи — сделать всё наоборот. Роберт не стал распылять топливо, выдувая его из сопла, а просто попробовал прогнать воздух через плёнку масла. У него получился маслянистый аэрозоль, который прекрасно горит. Не зря говорят, что всё гениальное просто.

Завершающий этап

Самодельные горелки на отработанном масле радуют потребителей мощным пламенем. Но для того чтобы обеспечить их бесперебойную работу, необходимо тщательно продумать конструкцию внешних узлов. В нашей горелке отработанное масло стекает по сферическому распылителю, но в сопло направляется не полностью – большая часть отправляется в стоковый бак. Отсюда оно переливается в основной бак, где стоит маломощный ТЭН. Если вы не хотите переливать топливо вручную, воспользуйтесь любым подходящим масляным насосом.

Сам насос ставится между двумя баками – он засасывает отработанное масло из сливного бака и направляет его в основной бак. В результате мы получаем круговорот топлива. Пользователям останется лишь периодически доливать его, так как некоторая его часть постепенно сгорает на выходе форсунки.

Для того, чтобы собранный агрегат прослужил как можно дольше, все соединения должны быть смазаны высокотемпературным герметиком.

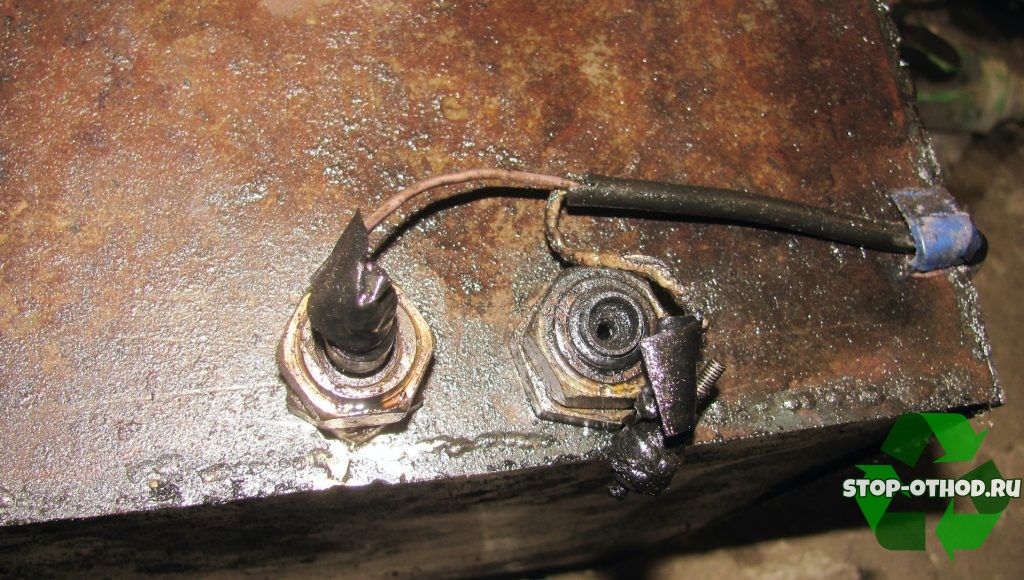

Что касается ТЭНа, то его необходимо оснастить термостатом. Он нужен для первичной подготовки топлива. Отработанное масло довольно тягучее, а для работы форсунки оно должно быть более жидким. Поэтому его нужно прогреть. Но не до температуры +250-300 градусов, как это делается в испарительных горелках, а всего лишь до +70 градусов. В таком состоянии оно будет достаточно жидким, чтобы срываться в виде мельчайших капель с поверхности сферического распылителя.

Итого у нас получилось три энергопотребляющих узла:

Воздушный компрессор – используется для создания топливно-воздушной смеси;
ТЭН – переводит отработанное масло в более жидкое состояние;
Масляный насос – гонит неиспользованное отработанное масло из одного бака в другой.

Сделать горелку энергонезависимой у нас не получится, так как избавиться от компрессора или ТЭНа нельзя.

Сверление отверстий

Чтобы поток воздуха как можно эффективней распылял топливо, отверстие должно быть как можно меньшего диаметра. В приоритете – 0,010 дюйма. Хотя допустимыми считаются и отверстия размером до 0,020. Для их получения используются специальные тонкие сверла. Если смотреть на них сбоку, то они покажутся вам прерывистыми. В любом случае, процесс сверления должен проходить медленно и аккуратно. Через эти отверстия будет проходить сжатый воздух.

Что же касается распыления с использованием воздуха, то этот вариант более предпочтителен, нежели газ. Обусловлено это дешевизной ресурса. Если за газ придется платить, то за воздух нет. Кроме того, его нужно совсем немного, поэтому можно использовать обычные компрессоры, какие ставят на аквариумы. В принципе, горелка Бабингтона, чертежи которой вы можете найти в данной статье, практически готова к использованию. Осталось несколько небольших деталей.

Инструкция по выполнению работ

Как выглядит готовый котел

Котел, сжигающий отработанное масло, отличается от печи тем, что не позволяет львиной доле тепла улетать в трубу и нагревает воду в системе отопления, а не воздух. Другое дело, как это реализовано в конструкции агрегата. С заводскими теплогенераторами все понятно, их производят на основании расчетов и разработок, которые выполняют целые коллективы специально нанятых людей. Что же касается изготовления самодельного котла на отработке, то это результат труда и творческой мысли нескольких человек, и как показывает практика, результат весьма успешный.

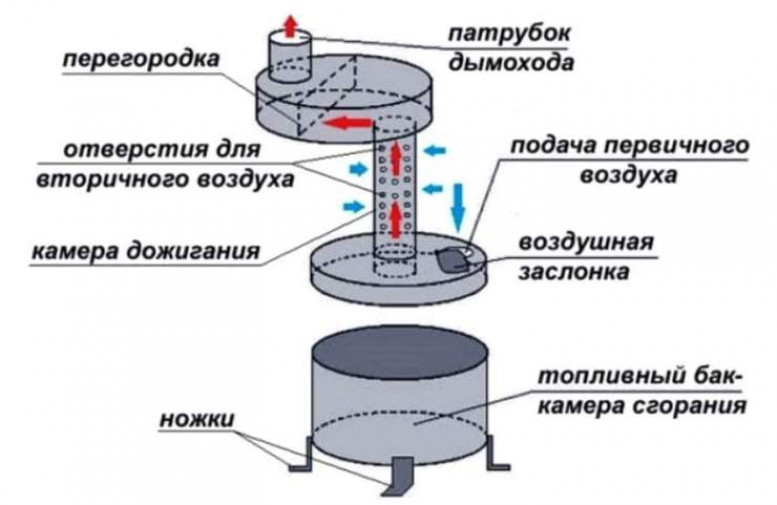

Вариант отопительного устройства без водяной рубашки: схема и принцип работы печки на отработке

Воспользуемся этими результатами и подробно рассмотрим, как сделать котел на отработке своими руками. Для этого понадобятся инструменты и приспособления:

аппарат ручной дуговой сварки постоянного тока (инвертор);
угловая шлифовальная машина с кругами отрезными по металлу;
дрель электрическая;
молоток, набор ключей и прочих слесарных инструментов, имеющихся в каждом индивидуальном хозяйстве.

Как можно понять из списка, от вас требуются два навыка: по слесарным и сварочным работам

Особенно при изготовлении самодельного котла на отработке важно умение выполнять качественные и герметичные сварочные швы. Если в этом нет уверенности, то стоит пригласить на помощь профессионального электросварщика

Теперь следует подобрать материалы для самодельного котла. Обычно, чтобы не ломать голову над изготовлением корпуса будущего теплогенератора, берут два сосуда или две трубы разных диаметров, чтобы при вставке одной в другую между ними оставался просвет 3—4 см для водяной рубашки. Поскольку работа котла связана с высокой температурой, толщина стенок труб должна быть не менее 4 мм, а лучше 6 мм.

Совет. Для внутреннего корпуса топки зачастую принимают баллоны из-под пропана или кислорода.

Чтобы собрать самодельный котел на отработанном масле, сначала надо обрезать трубы на необходимую длину, она же и высота агрегата. Дополнительно понадобятся трубы меньших диаметров для патрубков, подачи воздуха и теплообменника, а также листовой металл толщиной не менее 4 мм, чтобы выполнить дверцу и крышки круглой формы. Из дополнительного оборудования понадобится приобрести маслонасос, вентилятор для нагнетания воздуха и комплект автоматики с датчиками. Когда все готово, можно приступать к сборке, изучив чертежи котла на отработанном масле.

Схематический чертеж

Жаротрубный теплообменник

Следующий этап – монтаж электрического вентилятора и комплекта автоматики, который будет контролировать температуру теплоносителя, управляя производительностью нагнетателя воздуха и маслонасоса. Дальше следуют испытания и установка котла в топочную.

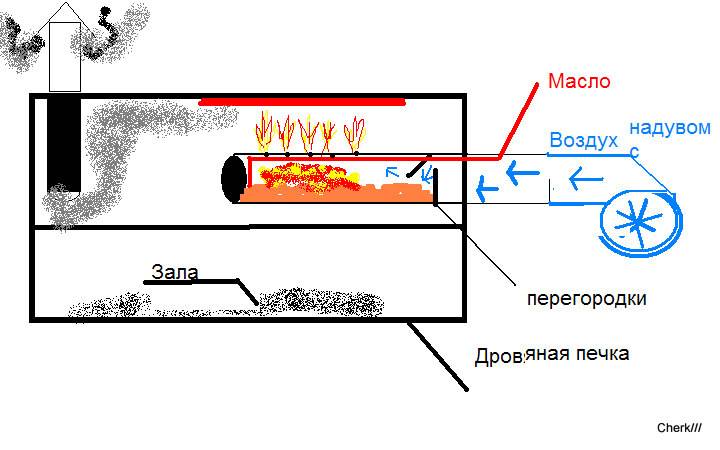

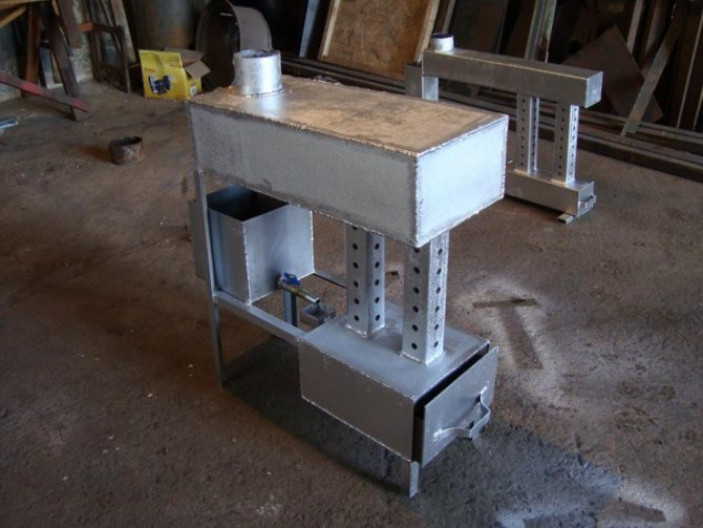

Как сделать печку на отработке в гараж

Соорудить печку на отработанном масле для отопления гаража достаточно просто. Ниже представлено пошаговое руководство, которое поможет не сделать ошибку в процессе изготовления конструкции.

Использование печки на отработке обязывает соблюдать технику безопасности, что даст возможность избежать пожара

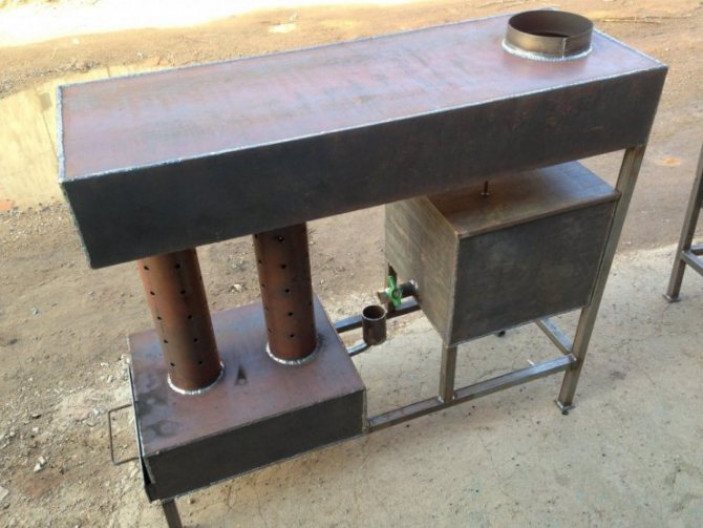

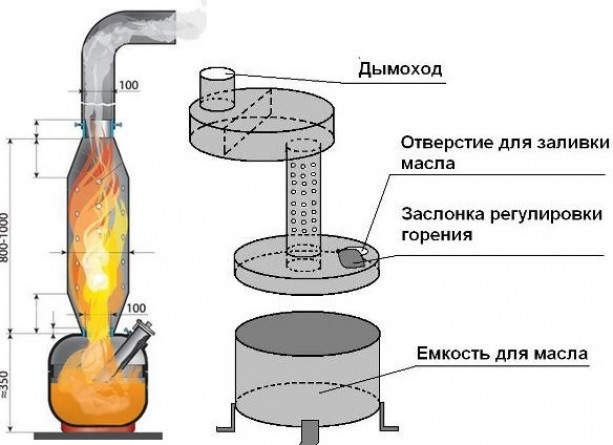

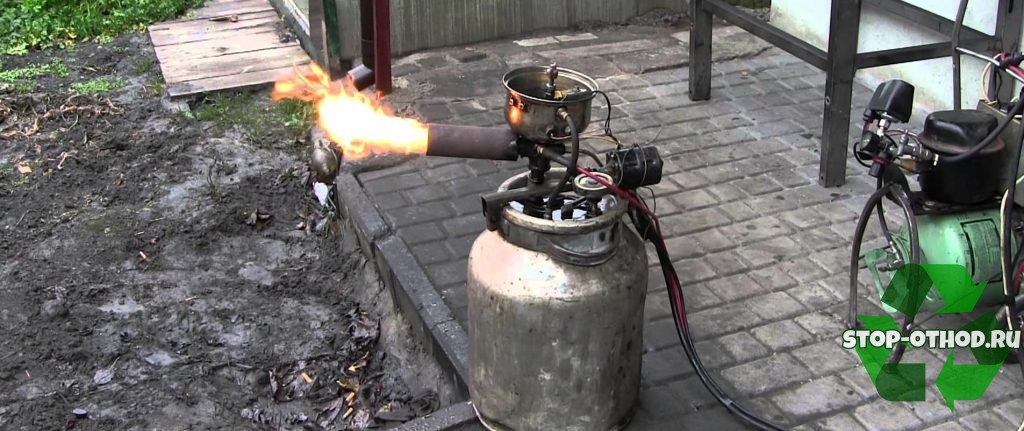

Печь на отработке из газового баллона

Баллон из-под природного газа можно использовать для изготовления печи на отработке. Изделие обладает приемлемой формой. Достаточно плотный металл позволяет применять прибор продолжительное время.

Печь, которая была изготовлена из стандартного баллона, способна отопить гараж площадью 80-85 кв. м. Конструкция позволяет не устанавливать турбо-горелку. Отработанное масло способно поступать в печь самотеком.

Для изготовления отопительного агрегата необходимо посетить магазин для приобретения:

газового баллона, объем которого достигает 50 л;
металлических листов для изготовления контейнера для отработанного масла;
дымоходной трубы (толщина стенок должна достигать 2-3 мм);
труб, которые понадобятся для устройства горелки;
уголков из стали.

Также стоит вооружиться сварочным аппаратом, дрелью, углошлифовальной машинкой, болгаркой, строительным уровнем.

Каждые 7-10 дней, следует проводить чистку емкости с отработкой, убирая нагар

Пошаговый процесс изготовления печки:

Первым делом необходимо приступить к подготовке газового баллона. Чтобы устранить неприятный аромат и избавиться от остатков газа, необходимо слить из емкости скопившийся конденсат. Баллон промыть водой. Процедуру проводят на улице.
Баллон устанавливают в вертикальном положении и заполняют полностью водой.
Чтобы добиться максимально ровного среза, необходимо проставить отметины в области верхней части емкости.
Верхушку баллона рекомендуется надрезать, используя болгарку. Из емкости начнет вытекать вода. Как только жидкость вытечет до уровня среза, можно приступать к полной срезке верха сосуда из металла.
Срезанную часть баллона можно использовать впоследствии в качестве крышки емкости. Нижнюю область металлического сосуда используют для обогрева комнаты. Воду полностью сливают из емкости.
К нижней части баллона приваривают ножки. С этой целью можно использовать уголки из стали.
Обрезанный металлический сосуд можно установить на ножки. Отступив 75 мм от верхней части, необходимо вырезать отверстие круглой формы, предназначенное для дымоотвода. Диаметр отверстия должен быть идентичным диаметру подготовленного для этих целей патрубка, длина которого достигает 40 см.
Патрубок устанавливают и приваривают к вырезанному отверстию

Важно, чтобы шов от сварки был герметичным и ровным.
К горизонтальной трубе необходимо приварить вертикальный участок, высота которого находится в пределах 350-400 см (с помощью отвода выполняется переход на вертикаль). Дымоходную трубу вывести на улицу.
В нижней области баллона вырезать отверстие квадратного типа, выполняющее функцию поддувала

На него установить дверцу, что даст возможность регулировать количество подаваемой воздушной массы.
Используя кусок трубы, высота которого достигает 80-100 мм, а диаметр не превышает 14 см, можно заняться изготовлением емкости для отработки, которую целесообразно установить на дно баллона. Данный патрубок заваривают в нижней части.
Из отрезка металла вырезать крышку. С этой целью по центру листа следует сделать отверстие, диаметр которого достигает 11 см. К нему можно приварить трубу идентичного размера. Второе отверстие необходимо вырезать ближе к крайней области окружности. К нему фиксируется крышка (подвижная). Через данное отверстие будет поступать отработанное масло и проводиться регулировка подачи воздуха.
В трубе, высота которой идентична размеру баллона, один кончик необходимо заварить заготовкой из металла круглой формы. Нижняя часть трубы должна привариваться в емкость для отработки. Очертания получившейся конструкции напоминает штангу.
После этого необходимо высверлить 5 рядов, каждый из которых содержит 7 отверстий (размер каждого равен 10 мм). Отверстия распределяют на 40 см высоты нижней области трубы. Конструкцию можно устанавливать во внутреннюю часть подготовленного баллона. Крышка, расположенная сверху, должна привариваться к стенкам.
Нижнюю емкость заполняют отработанным маслом. Печку можно перенести на улицу для проведения экспериментального включения. Если все пройдет успешно, можно устанавливать агрегат для отопления в гараже.

Металлический сосуд из-под газа можно использовать при изготовлении печки

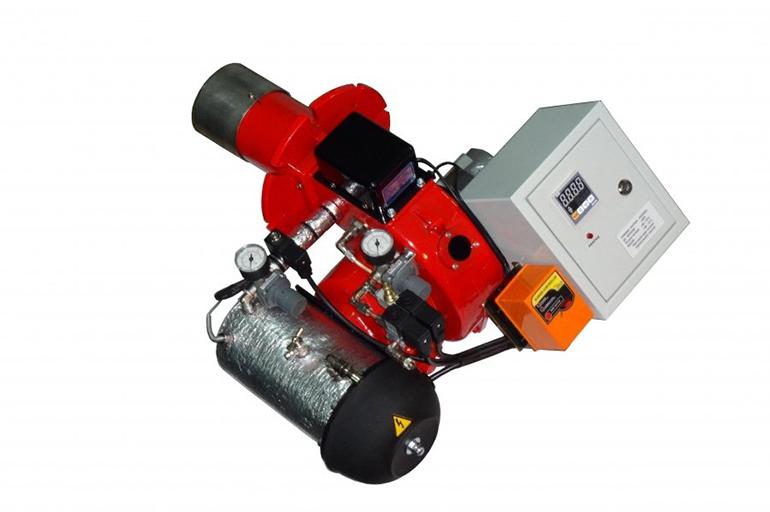

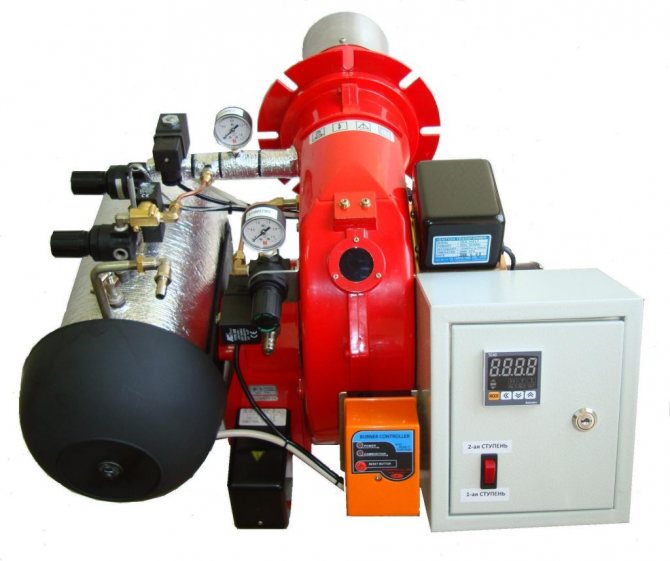

Качественные бренды горелок

Считается, что качество и надежность вне конкуренции обеспечивают североамериканские производители (США и Канада). Их продукцию устанавливают на промышленные отопители помещений. Из европейских популярны немецкие и австрийские фирмы в силу традиционной культуры производства. Китайские, корейские и польские изделия являются репликами промышленных горелок для подсобных помещений в домашнем хозяйстве. Они отличаются ценовой доступностью и многофункциональностью.

Nortec

Китайский лидер климатического оборудования предлагает бюджетные универсальные горелки серии WB. Источниками тепла служат жиры животного происхождения, печное топливо, отработка растительных и автомобильных масел, дизтопливо. Для перенастройки системы при смене вида используемых углеводородов достаточно отрегулировать механизм подачи воздуха в ручном режиме.

Nortec – универсальная горелка.

Особенности использования универсальных горелок фирмы Nortec:

запрещается применение бензина, растворителя, веществ, образующих при нагревании взрывоопасные смеси;
для облегчения запуска и обеспечения заявленного режима работы следует разбавлять масла дизельным топливом в пропорции 10:1;
не рекомендовано сжигание свежих, не бывших в работе нефтепродуктов.

Продукция сертифицирована.

Euronord

Китайский производитель выпускает горелки «Евронорд» для установки на стационарные и мобильные теплогенераторы и печи водяного отопления для закрытых помещений. Они оснащены компрессорным и вентиляторным оборудованием для подачи масла и воздуха. Линейка моделей представлена одноступенчатым типом горения от 16 до 230 кВт.

Преимущества продукции фирмы:

предварительная очистка топлива производится в фильтрационном сегменте, более удачном, чем фильтр, подобный автомобильному;
воздушная магистраль проходит по камере подогревания масла, что улучшает степень сгорания компонентов;
подогрев топлива является двухуровневым.

Производитель реализует продукцию с сертификатами безопасности и качества.

Euronord EcoLogic

Горелки «Евронорд Эколоджик» адаптированы для обогревательных конструкций мировых производителей благодаря унитарному посадочному месту, что облегчает монтажные и обслуживающие работы.

Euronord EcoLogic – горелка для обогревательных конструкций.

Рабочие механизмы и функциональные части доступны без снятия всего агрегата.

DanVex

Финский концерн DanV ex Oy (Osakeyhtio) предлагает российскому потребителю готовые к монтажу вентиляторно-компрессорные горелки в комплекте с компрессорами собственного производства. Приборы на жидком топливе DanVex предназначены для работы на отопительных агрегатах фирмы, но интегрируются в конструкции сторонних производителей при соответствии технических характеристик и размеров фланцев.

Olympia

Российская фирма «Олимпия» предлагает потребителю горелки на отработанном масле модельного ряда AL. Для бытовых нужд используют одноступенчатое устройство AL-4V мощностью от 15 до 45 кВт. В комплектацию включен плавающий топливозаборник с насосом и фильтром на кронштейне. Кислород нагнетается воздушным компрессором с давлением 2 бара. Горелка оснащена системой непрерывной продувки для предотвращения оплавления деталей при ее остановке. Подходят все сорта отработки и их смеси. Горелку устанавливают на различные типы жидкотопливных котлов и термогенераторов.

Olympia – горелка на отработанном масле.

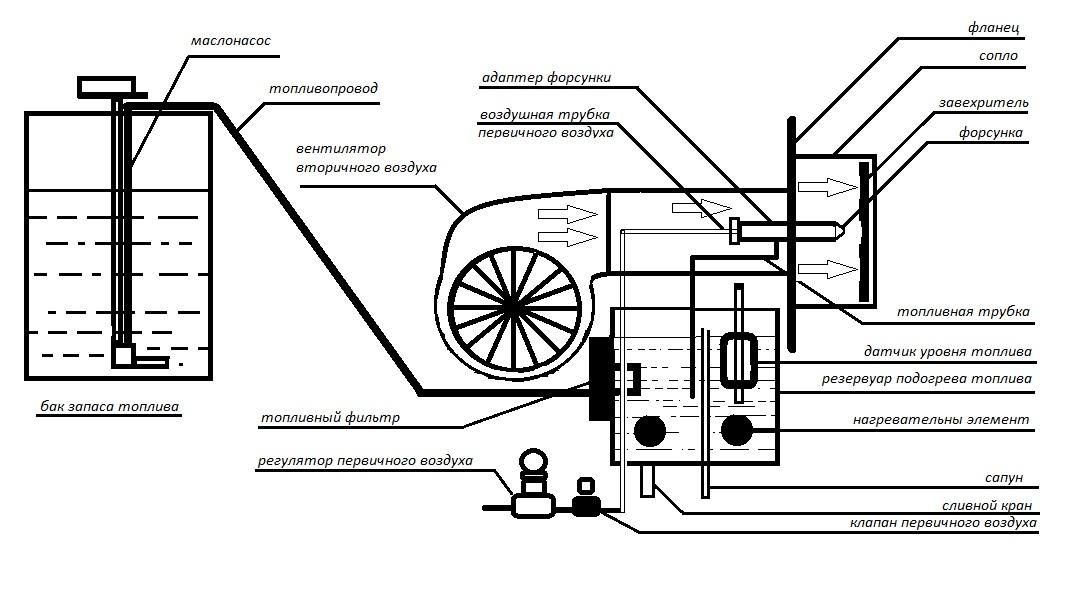

«Ставпечь»

Котельный завод в г. Ставрополь производит тепловые приборы под торговым брендом Stavpech: котлы, калориферы, комплектующие и автоматику по приемлемой цене. Также он выпускает горелки «Гном» мощностью от 10 до 35 кВт.

Ее особенности:

топливо в камеру сжигания подается сжатым воздухом от компрессора;
масло нагревается ТЭНами топливного бачка и подогревателем в сопле;
подача первичного воздуха регулируется редуктором, вторичного – вентилятором;
сжигаются минеральное и синтетическое масла промышленного происхождения и растительное рапсовое, животные жиры и их смеси произвольной дозировки.

Преимущества и недостатки буржуйки

Модели этих отопительных приборов встречаются разные, но все обладают определенными преимуществами:

быстро растапливаются и прогревают помещение;
достаточно высокий КПД;
тепло распространяется по помещению равномерно;
купить можно за относительно низкую стоимость;
большинство таких изделий имеет варочную поверхность;
эксплуатация обходится дешевле, чем при помощи электрических приборов или дровяных печей.

Недостатки у всех моделей тоже общие:

помещение теплое только тогда, когда буржуйка топится;
топливо необходимо добавлять постоянно;
требуется высокий дымоход, который нужно часто чистить.

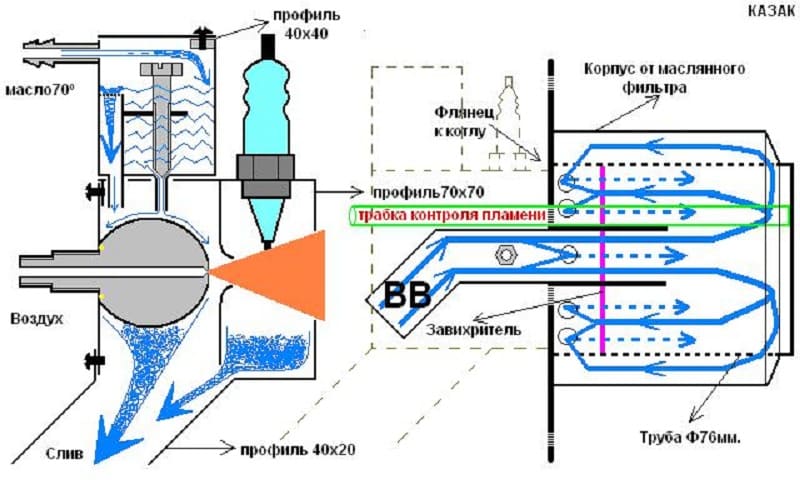

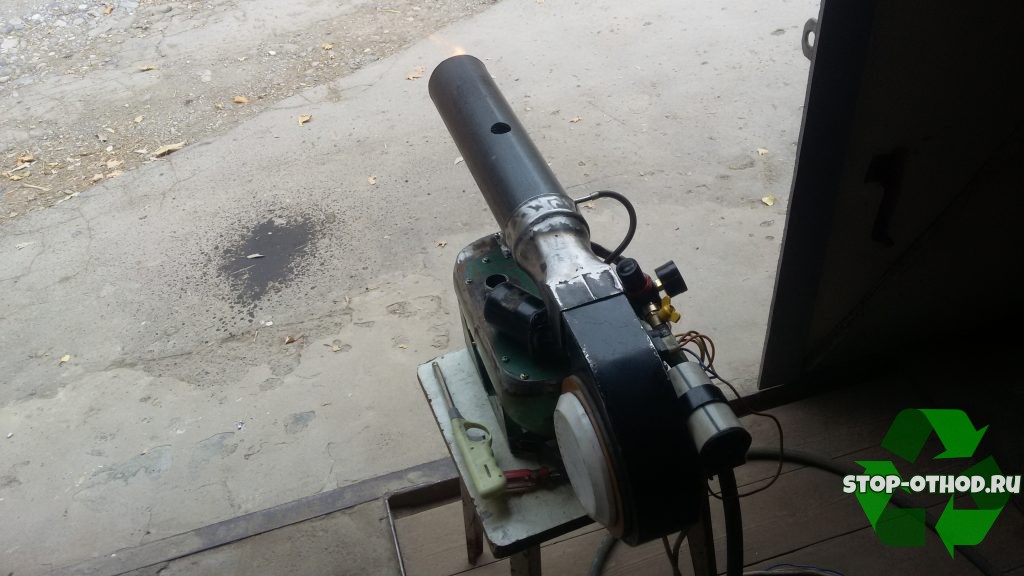

Горелка Бабингтона своими руками

Достойной альтернативой магазинным горелкам будет изготовление горелки на отработанном масле своими руками. Для начала требуется определиться с типом устройства. Эжекционные схемы сложны для домашнего производства, а испарительные обладают ограниченной сферой применения. Значит, оптимальным вариантом будет устройство Бабингтона, которое изначально предназначалось для работы на дизельном горючем.

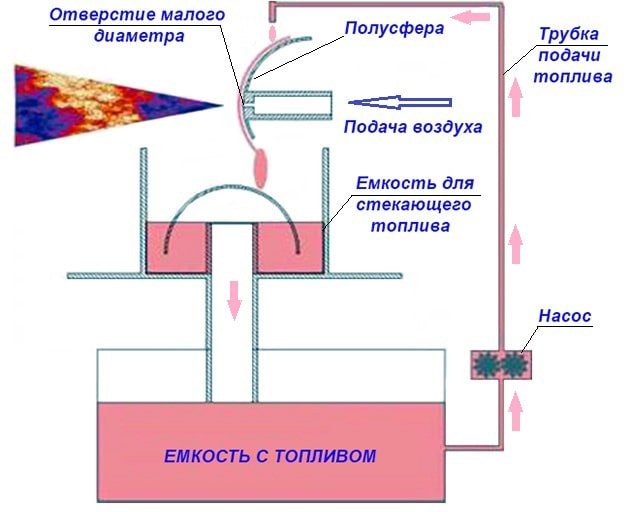

Ключевой принцип действия этой горелки в том, что струя сжатого воздуха подается прямо через слой отработки. Также в устройстве не предусмотрены узкие места, способные забиться грязью. Для создания узлов горелки понадобятся такие материалы:

Топливный узел — бак с наличием ТЭНа мощностью до 1 кВт из нержавеющего металла. Отстойник с трубой, сгон с дюймовой резьбой и переходником 2/1 дюйм для слива лишнего отработанного масла в бак. Медная трубка с диаметром 1 см и толщиной до 0,15 см. Маслонасос с электродвигателем, оборудованный масляным фильтром с крупной сеткой (можно снять с автомобиля, либо мотоцикла).
Пневматический узел — компрессор с допустимым давлением 2-4 атм., трубка для воздушной струи диаметром 1-1,5 см.
Камера смешивания топлива с воздухом — пустой металлический шар, либо полусфера с достаточной толщиной для отверстия в 0,3мм (гайка с заглушкой, дверная ручка из латуни и т.д.).
Сопло, направляющее пламя в нужную сторону. Длинна 20-40 см, внешняя резьба диаметром 2 дюйма.
Соединительные части (фитинги) и переходные части (переходники) позволяющие собрать всю узлы в единую горелку.

Подготовка модулей горелки к сборке

Роль ключевой детали отводится полусфере, в которой происходит смешивание отработанного масла с кислородом. В ней нужно просверлить отверстие, влияющее на мощность будущей горелки. Для отопительного котла 15 кВт подойдет форсунка с единственным отверстием в 0,2 мм. Большей мощности горелки можно добиться 3-4 отверстиями 0,1-0,25 мм, с обязательным расстоянием в 0,8-1 см (так факелы с каждого отверстия не будут гасить друг друга). Одно отверстие в четверть сантиметра потребляет 2 л отработанного масла за час работы.

Топливный бак выполняется из стойкого к коррозиям металла, как и отстойник для горючего. Последний оборудуется трубкой, по которой отработанное масло поступает обратно в бак. В нижней части отстойника делают заглушку для слива грязного остатка. В бак встраивается ТЭН, оборудованный регулятором, который будет его отключать при 70°С.

Роль корпуса играет крестовина или тройник, к которым монтируется сопло и переходники. Вверху подача масла, сзади подача сжатого воздуха, внизу переходник под слив излишков топлива. Роль переходников играют заглушки с отверстиями для трубок подачи воздуха и масла.

Двигатель насоса для подачи отработки подключается к сети с напряжением 220В. Масло (отработка) из бака поступает по медной трубке, с одной стороны, трижды обмотанной вокруг сопла, а с другой заведенной в бак через масляный фильтр.

Трубку для воздуха крепят к полусфере с просверленной форсункой и устанавливают переходник-заглушку. Сама полусфера располагается таким образом, чтобы горючее из медной топливной трубки полностью покрывало форсунку, а остатки стекали в отстойник. Компрессор воздуховода также подключается к бытовой сети.

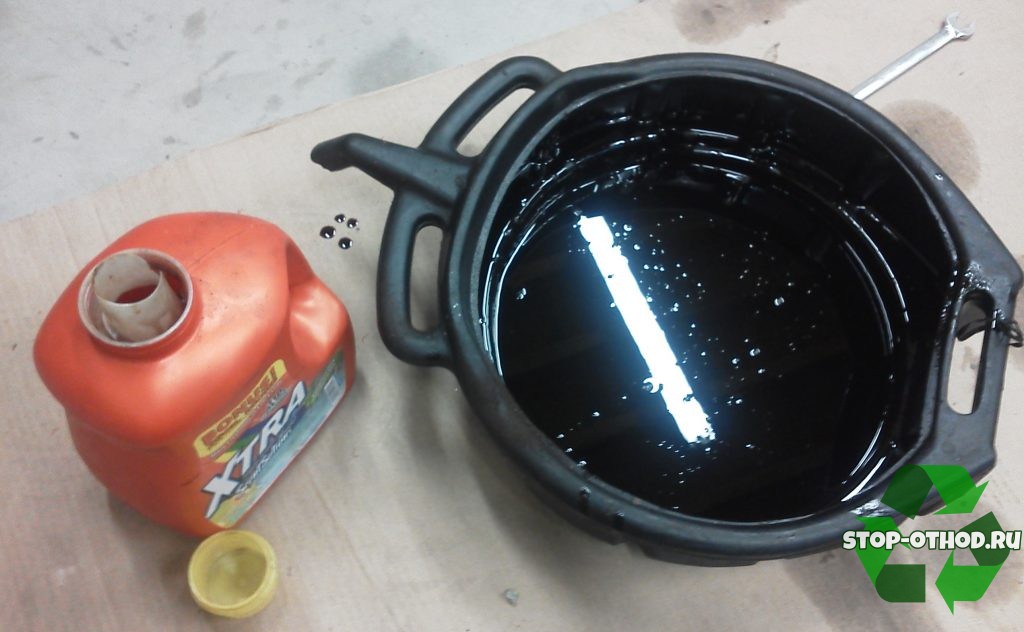

Подготовка горючего для горелки

Устройство, работающее на отработанном масле, потребляет любой вид отработки. Моторные масла с большой водностью перед заливкой смешиваются с дизельным топливом (либо чистым маслом). Отработку с умеренным загрязнением можно заливать сразу.

Пищевые масла желательно отстоять перед использованием, затем слить остаток. Мазут и вязкие ГСМ требуется прогреть до 70-80°С. Для большей эффективности в синтетические и минеральные масла при заливке добавляют 10% дизтоплива.

Техника безопасности

В помещении, где используется устройство, обязательно наличие огнетушителей.
Если пол и стены помещения изготовлены из горючего материала, их обшивают асбестом или металлом.
Горючее хранится на расстоянии, недостаточном для воспламенения от работы горелки.
Маслянистые подтеки вовремя удаляются.
Работающую горелку нельзя оставлять без надзора.

Горелка Бабингтона — это надежное устройство, обладающее повышенным сроком эксплуатации и призванное принести экономию владельцу.

Виды горелок на отработке

Существует три вида систем сжигания отработки:

Горелка эжекционная с наддувом воздуха.
Горелка распылительная инжекторная.
Горелка топливовоздушная со свободным объемом горения.

Эжекционная горелка имеет наивысший КПД — при полном сгорании отработки остается минимум отходящих газов. Пламя горелки имеет температуру, превышающую 1200°С. Величина мощностей варьируется в пределах 1,5 кВт — 100 кВт. Поддерживается модуляция при любой мощности изделия. По сравнению с другими системами имеет наименьший расход горючего. При использовании в технологических нуждах не имеет ограничений. Допускается для временного отапливания условно жилых помещений (топочная, прихожая, чулан и т.д.), при наличии хорошей вентиляции.

Горелка Бабингтона (инжекторная) способна пережигать отработку любой степени загрязнения. Главное условие — наличие в общем составе смеси хотя бы 1/3 топлива. Выполняется по упрощенному чертежу из подручного хлама (нужен сверлильный станок). Стабильное пламя начинается при использовании на 30% мощности от максимума (3-20 кВт). При усложнении схемы исполнения можно добиться стабильной модуляции на 10% мощности, что приводит к возможным отказам.

Испарительная горелка (топливовоздушная) — это простая модель с мощностями от 1,5 кВт, до 15 кВт. Использует любую отработку (мазут, нефтяные шламы и т.д.). Малая вероятность отказа. Температура газов при использовании не превышает 600 ° С. Самая простая для кустарного производства.

Сравнительные достоинства и недостатки

Каждая из схем горелок имеет свои минусы:

Эжекционная горелка подразумевает применение точных деталей, которые изготавливаются на станках. Использование без систем фильтрации топлива невозможно — модель мгновенно выйдет из строя. Потребляет электроэнергию в размере 20 Вт на каждый киловатт выдаваемой мощности. Если максимальная мощность превосходит 40 кВт — расход электричества растет. Также требует наличие автоматики (из-за высокой чувствительности к горючему).
КПД устройства Бабингтона находится в пределах 80%. Реально довести уровень сжигания отработки до 94-98%, но это требует сложных технических решений. При работе выделяет в воздух высокое количество топливных паров (условно применима для отопления помещений, если полученное пламя выводить в трубу). Может использоваться для работы с черными металлами (температура пламени до 1000 °С).
Чашечный испарительный модуль выделяет самое большое количество продуктов сгорания, применение ограничено открытыми пространствами, либо нежилыми помещениями с качественным дымоходом.
