Базовая настройка Husqvarna’s 236
Необходимо регулярно настраивать бензопилу Husqvarna, чтобы обеспечить хорошую производительность и предотвратить повреждение, вызванное нерегулярным двигателем. Три винта на карбюраторе хускварна 236, 361 используются для точной настройки двигателя, чтобы обеспечить плавную работу.
Основные требования настройки:
Фильтр воздушный должен быть чистым. При карбюраторе с загрязнённым воздушным фильтром пила будет выдавать слишком обеднённую топливную смесь
Это может привести к серьёзному повреждению двигателя.
Цепь не должна быть натянута больше, чем на 0, 2 дюйма.
Замена H — иглы или нужного карбюратора полностью: осторожно ввинтите новую H — иглу в нижнюю часть и поверните её против часовой стрелки.
Запустите двигатель. При необходимости отрегулируйте скорость холостого хода с помощью T — образного винта.
Восстановление китайских карбюраторов
Ремонт карбюратора бензопилы своими руками выполнить несложно, для этого нужно понимать принцип его работы. Если двигатель запускается, но быстро глохнет, скорее всего, проблема с карбюратором и необходимо выполнить восстановление его в соответствии с инструкцией завода изготовителя. Инструменты для настройки бензопилы:
- Аллоновые ключи 7 / 16.
- Игольчатые плоскогубцы.
- Динамометрический ключ.
- Топливный контейнер.
- Рабочие перчатки.
- Ветошь.
Перед началом работ необходимо снять острую цепь, чтобы не травмироваться во время ремонта. Порядок работ, характерный для типовой модели пилы:
Шаг 1: Освободить топливный бак. В хорошо проветриваемом помещении снять крышку топливного бака и вылить топливо в контейнер для хранения. Снять топливный колпачок.
Шаг 2: Используя шестигранный ключ, снять винты, удерживающие экран цилиндра на двигателе. Снять крышку и экран цилиндра.
Шаг 3: Отсоединить провод свечи зажигания и снять воздушный фильтр.
Шаг 4: Снять гайки крепления карбюратора. Используя драйвер гнёзд 7 / 16, снять две крепёжные гайки, которые крепят карбюратор к двигателю.
Шаг 5: Отсоединить корпус воздушного фильтра и настроить его работу. Вытянуть корпус воздушного фильтра из карбюратора.
Шаг 6: Вытянуть карбюратор от блока цилиндров
Делать это следует осторожно, чтобы не согнуть рычаг дроссельной заслонки или не повредить газовые линии. Сдвинуть карбюратор с крепёжных шпилек
Удалить газовые линии.
Шаг 7: Отсоединить рычаг дроссельной заслонки. Полностью вытащить карбюратор с монтажных шпилек.
Шаг 8: Поместить карбюратор на чистую рабочую поверхность и снять винты с нижней крышки. Отсоединить крышку. Очистить измерительную диафрагму и прокладку с нижней части карбюратора. Чтобы ускорить сборку, сделать цифровые фотографии деталей перед их снятием.
Шаг 9: Снять винт, крепящий иглу и рычаг подачи топлива. Очистить все входы в карбюратор сжатым воздухом. Дать карбюратору высохнуть в течение как минимум 10 минут.
Шаг 10: Собрать карбюратор (штиль 250). Установить иглу и рычаг карбюратора. Установить дозирующую диафрагму, прокладку и нижнюю крышку. Установить диафрагму насоса и верхнюю крышку.
Шаг 11: Заменить уплотнительную прокладку карбюратора. Подключить дроссельную заслонку. Повернуть карбюратор на монтажные шпильки и вставить его на место. Подключить топливопроводы.
Шаг 12: Заменить крепёжные гайки и затянуть их, чтобы уплотнить прокладку между двигателем и карбюратором. Во избежание повреждения прокладки, затянув крепёжные гайки, используют динамометрический ключ.
Шаг 13: Установить крышку воздушного фильтра и подключить свечу зажигания.
Шаг 14: Установить на место цилиндрическую крышку на цепную пилу. Заполнить топливный бак и можно начинать бензопилить.
Принцип действия
Карбюратор Walbro для бензопилы функционирует за счет изменения давлений в картере мотора. В начале такта всасывания в диффузоре посредством разряжения начинает проходить воздух. Объем его зависит от оборотов мотора и его нагрузки.
Также он зависит от того, в каком положении находится дроссельная заслонка. Она управляется специальной рукояткой. При помощи топливных жиклеров, во время прохода воздуха, образуется смесь. Далее бензин распыляется и получается готовая смесь, оптимальная для сгорания. Обычно она готовится в пропорции 1 к 14. Далее смесь попадет в цилиндры, где происходит такт сгорания. В связи с тем, что объем, находящийся ниже управляющей мембраны соединяется с атмосферой, то она смещается вверх. Далее при помощи рычага она тянет за собой иглу, открывая при этом топливный канал. Так, очередная доза горючего попадает в камеру. По мере того как топливная камера заполнится бензином, мембрана уйдет на свое обычное место. Игольчатый клапан закроется и в результате внутри камеры появится нужное количество бензина. Он будет подаваться через жиклеры. Этот процесс цикличный и постоянно повторяется. Для настройки количества горючего, которое будет поступать из топливных жиклеров, имеется диффузор. Карбюратор Walbro оснащен настроечными винтами. Первый – главный, второй — для регулировки холостого хода. В результате вращения этих винтов смесь обогащается либо обедняется. Если выкручивать их, тогда смесь становится богаче. Если закручивать — обеднеет. Нужно подобрать оптимальное соотношение, чтобы на 1 кг топлива приходилось 14 килограмм воздуха. Производитель дополнительно предусмотрел возможность настройки оборотов холостого хода. Этот винт можно найти снаружи. Если вкручивать его, он упрется в рычаг, установленный на оси дроссельной заслонки. Посредством вращения этих винтов можно самостоятельно настраивать карбюратор для получения необходимой мощности в самых разных условиях.
Не поступает бензин — кау устранить неисправность
Одной из самых серьёзных проблем, которая может возникнуть с карбюраторным автомобилем, считается отсутствие подачи бензина в камеры карбюратора. Существует несколько причин для препятствия свободной подачи топлива:
нет давления в системе;
неполадки в функционале вакуумной магистрали;
сломался бензонасос;
в шланге подачи образовался затор из грязи;
выработка ресурса бензинового фильтра (как вариант — толстый слой отложений на сеточке).
Проверка работоспособности всех этих элементов — дело довольно хлопотное. Но придётся потратить время, так как без подачи бензина к карбюратору мотор невозможно будет завести.
Порядок работы:
Со штуцера на вход нужно снять патрубок подачи. Далее несколько раз нажать на рычажок ручной подкачки топлива — если горючее потекло, то виной всему детали карбюратора (нужно будет его снимать, разбирать, промывать и менять вышедшие из строя детали). Если же после ручной подкачки бензин из шланга не течёт, проблема в бензиновом насосе. Рекомендуется его заменить, так как он не обеспечивает необходимого давления в топливной системе.
После входного штуцера можно увидеть фильтрующий элемент. Через него бензин поступает в поплавковый отсек, оставляя на сеточке лишние отложения и примеси. Вполне возможно, что могла замусориться пробка фильтра — она легко вынимается из карбюратора, продувается баллончиком со сжатым воздухом и устанавливается на место.
Пробка в магистралях маловероятна, но возможна. Для определения точного места пробки потребуется снять шланги на подачу и на обратку и продуть их.
Для работы потребуется плоская отвёртка, так как необходимо открутить фиксирующий шланг хомут
Что значит выражение «переливает карбюратор»
Часто от автовладельцев карбюраторных моделей авто можно услышать такой термин как «перелив карбюратора». Это означает, что топливовоздушная смесь была переобогащена из-за различных неисправностей механизма. В этом случае почти всегда наблюдается, как горючее начинает подтекать из распылителей диффузоров. А после поднятия капота можно почувствовать резкий запах бензина.
Дополнительными признаками того, что «карбюратор переливает», могут выступать:
нестабильность оборотов мотора на холостом ходу;
чёрный дым из глушителя;
провалы во время нажатия на педаль газа;
нагар на свечах зажигания.
Часто проблема кроется в разгерметизации игольчатого клапанного механизма, нарушении оси поплавка, повышении уровня топлива в поплавковой камере, неисправности бензонасоса, образовании утечки из шланга обратки и засорении воздушных жиклёров.
Безопасное регулирование карбюратора
Правильная экономичная работа пилы в целом зависит от настройки её параметров. Регулировка бензопилы базируется на трёх основных элементах для правильного запуска двигателя:
- правильное сжатие;
- правильная искра;
- правильное топливо.
Полезно также знать 3 общие проблемы бензопил:
- Свечи зажигания, недорогие и легко заменяемые.
- Топливные линии, недорогие и не слишком сложные для замены.
- Карбюраторы, возможна только корректировка либо полная замена, стоимость нового, китайского производства, примерно 10 долларов США.
Газовую линию можно протестировать с помощью датчика, аналогичного тому, которым пользуются для проверки автомобильных шин. Он имеет конический резиновый наконечник, который прижимается к отверстию Spark Plug. Дёргая верёвку стартера, можно получить данные от прибора. Затем проверить провода, которые переходят в переключатель «ON — OFF». Они должны быть плотными и не касаться металла двигателя.
Карбюраторы бензопил могут иметь просачивание прокладок, деформированных клапанов и плохих топливных мембран насосов, заменяющихся с помощью заводского ремонтного комплекта.
Частые неисправности бензопилы
| № | Признаки неисправности | Возможная причина | Как устранить |
| Причины, связанные подачей топлива | |||
| 1 | Топливо не подается в двигатель (при снятой свече определяется сжатие внутри цилиндра, при проверке на искры, она наблюдается) | Отсутствует топлива в баке или перекрыт краник | Заполнить бак смесью бензина и масла согласно инструкции |
| 2 | Забилось отверстие в крышке бензобака | Необходимо прочистить отверстие в крышке | |
| Проблемы с запуском двигателя в работу | |||
| 3 | Двигатель не запускается, появляется жидкость в системе выхлопа | В топливо попала вода | Полностью слить топливо и залить свежую смесь бензина и масла. Добавить в топливный бак этиловый спирт и перемешать. Вода и спирт взаимно растворяются, поэтому подобный вариант возможен при небольшом количестве воды в топливной системе |
| 4 | Произошло переполнение цилиндра топливом | Снять свечу и проверить сухая она или влажная. Если свеча влажная, тогда перекрыть краник подачи рабочей смеси в цилиндр. Дергая за трос запуска очистить цилиндр от имеющейся жидкости. Свечу очисть и просушить. Установить свечу на место, открыть кран подкачать топлива и приступить к запуску по инструкции к бензопиле | |
| 5 | Нарушение в работе | Снять свечу и проверить ее на | |
| системы зажигания | наличие зазора и влаги на поверхности. Прочистить зазор между электродами свечи. Прокалить с помощью фена или газовой горелки. Проверить зазор, отрегулировать по рекомендациям производителя. | ||
| 6 | Бензомасляная не по ступает в цилиндр | Засорение жиклеров карбюратора | Выполнить очистку карбюратора |
| 7 | Имеется подсос воздуха между карбюратором и впускным отверстием | Заменить прокладку и устранить зазор | |
| 8 | Не работает подкачивающий насос. Топливо не поступает в карбюратор. | Заменить мембрану в насосе | |
| 9 | Топливо не испаряется из-за наличия холодного воздуха снаружи | Запуск при t < 25 °С затруднен, бензин испаряется с большим трудом. Рекомендуется прогреть пилу и запустить двигатель внутри теплого помещения. | |
| 10 | Дефекты цилиндропоршневой группы | Задиры на поверхности цилиндра | Заменить поршень и цилиндр, работа выполняется в сервисном центре. Возможна и самостоятельная замена. Необходимо приобрести новые детали. |
| 11 | Разрушение поршневых колец | Заменить кольца. Работу выполняют сервисные центры. Для самостоятельной замены необходимо приобретение запасных частей. | |
| Нестабильная работа двигателя в процессе эксплуатации | |||
| 12 | Двигатель глохнет при открытии дроссельной заслонки | Поступает слишком богатая смесь | Необходима регулировка карбюратора |
| 13 | Поступает бедная смесь | Необходима регулировка карбюратора | |
| 13 | Двигатель перегревается | Эксплуатация производится при высокой температуре воздуха. Длительная работа на высоких оборотах коленчатого вала | Очистить ребра охлаждение. Дать возможность охладиться мотору |
| 14 | Высокая концентрация масла в составе топлива | Происходит догорание смеси на выхлопе | |
| 15 | Двигатель не развивает полной мощности | Неполное открытие дроссельной заслонки | Необходима регулировка карбюратора |
| 16 | Засорение впускного или выпускного тракта | Необходимы снятия карбюратора и глушителя. Промывка, очистка, возможно, потребуется регулировка карбюратора. Очистить и промыть воздухоочиститель | |
| 17 | Нарушение в работе системы искрообразования | Проверить работу магнето, цепи высокого напряжения и свечи зажигания | |
| 18 | Неожиданная остановка двигателя | Недостаток масла в топливной смеси | Приготовить смесь нужного состава. Возможно заклинивание поршня или шатунной шейки. Проблема решается полной заменой поврежденных деталей |
| 19 | Образование зазора между карбюратором и двигателем при нагревании устройства | Проверить прокладку, при необходимости подтянуть крепежные болты или заменить прокладку | |
| 20 | Неплотно завернута свеча зажигания, происходит подсос воздуха в цилиндр | При нагревании поверхности мотора снижается уплотнение в резьбовом соединении свечи и двигателя. Нужно подтянуть свечу |
Настройка карбюратора на бензопиле
Настройка карбюратора бензопилы дальше необходимо использовать тахометр, то есть в целом она работает и развивает мощность и вроде можно работать. После таких настроек необходимо что-нибудь распилить. Чтобы проверить работу на высоких оборотах.
Схема карбюратора: 1 – штуцер подачи топлива; 2 – канал подачи воздушных импульсов на мембрану бензонасоса; 3 – клапан впуска топлива; топливный насос (мембрана); 5 – клапан выпуска топлива из бензонасоса; 6 – фильтрующий элемент для топливной смеси; 7 – воздушная заслонка, перекрываемая при запуске и прогревании двигателя; 8 – основная дроссельная заслонка, регулирующая режим работы двигателя и его мощностные показатели; 9 – канал подачи топлива на смесеобразование; 10 – регулировочный винт оборотов холостого хода (ОХХ); 11 – игла в системе подачи топлива; 12 – жиклер холостого хода; 13 – мембрана; 14 – камера накопления топлива в карбюраторе; 15 – основной жиклер карбюратора; 16 – диффузор, здесь происходит основное испарение топлива; 17 – винт регулировки подачи топлива через основной жиклер.
На что стоит обратить внимание, при работе?
В первую очередь, на обогащение смеси, увидеть это можно по выхлопу
Когда мы выкручиваем винт Н или винт Л против часовой стрелки, обращаем внимание на выхлопную систему. Если в процессе работы у нас начинает отсюда идти сизый дым, это значит смесь мы сделали слишком богатую
Она приведёт к нагару на кольцах, и к нагару на свече.
Если у нас выхлоп с очень сильным треском — это у нас идёт детонирование, обеднённая смесь. Слишком бедная смесь может привести к перегреву двигателя и соответственно к прогоранию поршней, к износу цилиндра и выгоранию свечи.
Именно поэтому используется тахометр, чтобы настроить минимальные обороты холостого хода и максимальные обороты, холостого хода.
Какие тахометры выбрать
Что касается тахометров. То существуют тахометры производство STIH, ЭХО это достаточно дорогие, и очень хорошие тахометры. И там ни нет каких лишних проводов, которые нужно подсоединять к аппарату. Тахометр просто прикладываются к пиле и считает обороты штука хорошая, но дорога. Есть китайские аналоги. Так как пила ПИТ китайская то и тахометр можно приобрести китайского производства. Тахометр присоединяется к высоковольтному проводу, с помощью провода от тахометра, он просто на него наматывается. Включаем прибор и проводиться настройка.
Устройство карбюратора бензокосы
Читайте так же
Основа карбюратора бензокосы – алюминиевый корпус. В нем расположен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).
Диффузор оснащен топливными каналами. Из них втягивается топливо при помощи потока воздуха.
Снаружи на карбюратор устанавливают:
- насос топливный;
- систему жиклеров;
- систему регулировки смеси топлива с воздухом;
Диагностика карбюратора Walbro(самая частая поломка)
Диагностика карбюратора walbro на бензопиле AL-KO.Частая и неприятная поломка.
https://youtube.com/watch?v=bfn4dcmjL7E
Проверка бака
Естественно, поиск нужно вести с самого начального пункта, то есть с бака. Часто у новичков проблема заключается в том, что банально закончился бензин. Но могут быть и другие проблемы, связанные с составными частями конструкции, установленными в баку. Ниже изображен рисунок, по которому можно понять, что может стать причиной остановки мотора:
Рис.1. Топливный бак:
1 – крышка бака; 2 – пробка слива (присутствует не на всех авто); 3 – поплавок датчика уровня топлива; 4 – сетчатый фильтрующий элемент; 5 – топливоприемник.
На данном изображении показано, что бензин имеется, о чем сигнализирует поплавок датчика. Но в реальной жизни такого разреза нет, и визуально удостовериться, что топливо в баке есть – невозможно. К тому же нередко датчик уровня «врет», показывая, что в бензин есть, но на самом деле он уже весь израсходован. Поэтому сначала следует удостовериться, есть ли бензин. В карбюраторных авто это сделать просто, поскольку в горловине бака отсутствует сетка. То есть достаточно просто взять металлический тонкий прут и вставить в бак его до упора, а после посмотреть, есть ли бензин.
Открывать крышку бака нужно обязательно, при этом стоит прислушаться, нет ли «вздоха» из горловины. Дело в том, что в крышке имеется вентиляционное отверстие, по которому воздух проходит внутрь бака. Если оно забито, то по мере расхода бензина в баку образуется вакуум, из-за которого бензонасос не может закачивать бензин в систему. Сигналом закупорки отверстия как раз и является «вздох» из горловины. Иногда достаточно почистить крышку, чтобы система питания начала нормально работать.
Принцип работы карбюратора бензопилы — назначение регуляторов
Возвращаясь к нашей схеме, стоит упомянуть о том, для чего же нужны регулировочные винты.
На схеме показано, что винт с правой стороны 10 предназначен для выставления холостого хода и средних оборотов. Винтом 17 с левой стороны осуществляется настройка подачи топлива на высоких оборотах. Подробности регулирования карбюратора описаны в другом материале данного сайта.
Руководствуясь инструкцией по регулировке карбюратора бензопилы, не составит большого труда произвести соответствующие манипуляции правильно. Если хотите настроить бензопилу максимально точно, то понадобится воспользоваться специальный тахометр. Купить тахометр для бензопилы можно в магазине инструментов или через интернет, тем более что его цена не такая высокая, как стоит ремонт карбюратора бензопилы.
Подробное пошаговое описание как работает карбюратор бензопилы, подробно описано в видео материале.
Базовая настройка Husqvarna’s 236
Необходимо регулярно настраивать бензопилу Husqvarna, чтобы обеспечить хорошую производительность и предотвратить повреждение, вызванное нерегулярным двигателем. Три винта на карбюраторе хускварна 236, 361 используются для точной настройки двигателя, чтобы обеспечить плавную работу.
Основные требования настройки:
Фильтр воздушный должен быть чистым. При карбюраторе с загрязнённым воздушным фильтром пила будет выдавать слишком обеднённую топливную смесь
Это может привести к серьёзному повреждению двигателя. Цепь не должна быть натянута больше, чем на 0, 2 дюйма
Замена H — иглы или нужного карбюратора полностью: осторожно ввинтите новую H — иглу в нижнюю часть и поверните её против часовой стрелки. Запустите двигатель
При необходимости отрегулируйте скорость холостого хода с помощью T — образного винта.
Устройство карбюратора бензопилы
Карбюратор любой новейшей бензопилы представляет собой неотъемлемую часть двигателя, которая непрерывно регулирует количество воздуха, необходимого для постоянного смешивания с горючим, и подает готовую смесь в цилиндр ДВС.
В большинстве современных бензопил встроенные карбюраторы изначально обладают схожим устройством и почти одинаковым принципом действия. Определенные отличия есть только в топливных узлах китайских моделей.
К основным элементам карбюраторов всех бензопил относятся:
- поплавковая камера – небольшой отсек, главная задача которого заключается в поддержании оптимального количества заправленного топлива;
- распылитель – важный механизм, который изначально отвечает за впрыск горючего внутрь всасываемого потока воздуха;
- диффузор – находится рядом с входным штатным отверстием, через которое воздух поступает в моторный отсек бензопилы. Главная функция диффузора заключается в принудительном ускорении всасывания воздушных масс;
- трубка – требуется для подачи воздуха небольшими объемами – порциями, размеры которых зависят от потребностей топливной системы.
Принцип работы карбюратора бензопилы также достаточно прост. При запущенной бензопиле срабатывает дроссельная заслонка двигателя, которая в открытом состоянии пропускает воздух по заводской резиновой трубке. С постепенным открытием штатной заслонки и соединенной с ней трубки активизируется поплавок, расположенный в камере с заправленным топливом. Непрерывно проходя через штатный диффузор, воздух интенсивно смешивается с горючим. После этого используемая готовая воздушно-топливная смесь через заводской впускной канал распыляется в рабочий цилиндр штатного двигателя. Во время распыления горючего давление внутри поплавковой камеры бензопилы практически идентичное атмосферному. В то же время давление в заводской трубке с воздухом – разреженное. Благодаря разнице в этих показателях воздух непрерывно всасывается трубкой. С повышением оборотов мотора ему требуется больше горючего. Соответственно, трубка должна всасывать больше воздуха. Таким образом, именно от карбюратора во многом зависит возможность двигателя интенсивно набирать обороты, требуемые для распиловки крупной древесины.
Правильная настройка
Регулировка карбюратора бензопилы и бензокос имеет решающее значение для цепных пил и других двухтактных двигателей. Корректировка, которая даёт слишком богатую смесь, приведёт к тому, что пила будет иметь недостаточную мощность, к увеличению количества углерода и может повредить двигатель. Правильная настройка карбюратора позволит производить максимальную мощность оборудования, продлевать рабочий цикл двигателя, производить минимальные выхлопы, работать плавно и бесперебойно. Большинство цепных пил имеют три крепёжных винта карбюратора:
- Остановка дроссельной заслонки — регулировка, определяющая, насколько клапан дроссельной заслонки остаётся открытым, когда спусковой механизм дроссельной заслонки высвобождается. Если эта настройка установлена малой, двигатель заглохнет при отпускании триггера дроссельной заслонки.
- Регулировка низкоскоростного топлива (L) — регулировка, которая контролирует топливо на холостом ходу.
- Высокоскоростная регулировка топлива (H) — контролирует долю топлива при номинальной скорости работы. Это самая важная настройка.
Следует отметить, что в некоторых конструкциях цепных пил отсутствует высокоскоростная регулировочная игла. Эти пилы имеют так называемую неподвижную струю, которая устанавливается заводом. Карбюраторы с неподвижной струёй используются, чтобы запретить оператору устанавливать самостоятельно регулировку, что может повредить пилу. К сожалению, такие заводские настройки часто не позволяют пиле достичь максимальной производительности.
Когда необходимо промывать карбюратор
Строгих требований по сроку очистки карбюратора не существует, поэтому проводить данную процедуру следует при возникновении первых признаков
Чтобы не пришлось гадать, что же является причиной тех или иных неисправностей бензопилы, следует уделить внимание некоторым факторам. Эти факторы говорят о необходимости проведения промывочных работ карбюратора инструмента:
- Когда возникают трудности с запуском двигателя
- При возникновении перебоев в работы ДВС — плавают обороты, агрегат не развивает полной мощности, а также обнаруживается нестабильность холостого хода
- Обнаруживаются провалы при резком нажатии на курок акселератора
- Если бензопила заводится, но при этом сразу глохнет при увеличении оборотов
- При обнаружении черного дыма, выделяющегося из глушителя
- Когда обнаруживается увеличение расхода топлива
- Если процедура настройки не дает возможности достижения положительного результата в нормализации работы ДВС
- Если двигатель работает на холодную, а при прогреве начинает давать сбои
Стоит отметить, что разбирать этот механизм без соответствующего повода не рекомендуется. При обнаружении первых признаков неисправности устройства, необходимо немедленно вмешаться, так как откладывание ремонт в долгий ящик способствует ускоренному износу двигателя.
Это интересно! Надо также понимать, что приступать к ремонту карбюратора необходимо в последнюю очередь, предварительно сделав диагностику инструмента. Если на основании диагностики делается вывод о неисправной работе рассматриваемого устройства, то необходимо приступать к его очистке и ремонту.
Принцип работы карбюратора бензопилы
Перед тем, как отрегулировать карбюратор на бензопиле, нужно понимать принцип, по которому он работает.
- Когда мотор запускается, расположенная в нижней части корпуса воздушная заслонка открывается.
- В воздушном канале и поплавковой камере создается разрежение, вызванное ходом поршня, в результате чего через диффузор всасывается поток воздуха.
- Интенсивность всасывания воздушного потока регулируется положением воздушной заслонки.
- Бензин через входной штуцер из бензобака поступает в поплавковую камеру.
- Скорость прохождения бензина из камеры в диффузор регулируется посредством жиклеров.
- В диффузоре бензин смешивается с воздухом.
- Подготовленная топливоздушная смесь попадает во впускные каналы, откуда направляется в рабочую камеру сгорания цилиндра.
Почему карбюратор бензопилы называют мембранным
Перед тем, как приступать к рассмотрению принципа работы карбюратора бензопилы, нужно разобраться, почему же их называют мембранными. Мембранник (мембранный карбюратор) — это усовершенствованная модель, которая способна работать в любом положении
Это очень важно, так как бензопила, как и бензокосы, эксплуатируются не в одном положении. Поэтому мембранные карбюраторы способны работать в любом положении, что является их главным отличием от устройств устаревшей конструкции или старого образца
Если в карбюраторе нового образца применяется мембрана, то в моделях старого образца, которые применяются на такой бензопиле, как Дружба, имеется поплавковая камера. Именно в поплавковой камере происходит скапливание бензина соответствующего объема. Когда поплавок опускается вниз при израсходовании бензина (камера опустошается), то вместе с поплавком происходит перемещение иглы, которая открывает отверстие подачи топлива в поплавковую камеру.
При этом нормальная работа карбюратора старого образца обеспечивается при одном простом условии — он должен находиться в соответствующем положении. При перемещении устройства в сторону на 90 градусов и более, произойдет перемещение поплавка, и поэтому игла будет перекрывать отверстия для подачи топлива. Именно поэтому бензопилы старого образца предназначены только для эксплуатации в одном положении. Сам агрегат находится в одном положении, а в зависимости от вида выполняемых работ (спиливание дерева или распил бревна) происходит регулировка положения шины.
Зная, как работает бензопила Дружба, можно приступить к рассмотрению принципа работы карбюратора современных агрегатов, в которых отсутствует механизм перемещения шины (изменения угла ее положения).
Как отрегулировать карбюратор бензопилы – советы и рекомендации
Карбюратор имеет три регулировочных винта:
L – винт жиклера низких оборотов
H – винт жиклера высоких оборотов
Т – винт регулировки холостого хода
С помощью винтов H и L регулируется соотношение горюче-смазочной смеси и воздуха определяемое открытием дроссельной заслонки. При закручивании винтов (по часовой стрелке) смесь обедняется – низкие обороты, при откручивании винтов (против часовой стрелки) происходит обогащение смеси, обороты растут.Винт Т регулирует обороты холостого хода. При поворачивании по часовой стрелке число оборотов увеличивается, против часовой стрелке – уменьшается.Основная настройка карбюратора производится на заводе-изготовителе при испытании пилы. Карбюратор отрегулирован на более богатую чем оптимальная смесь. Такая регулировка должна сохраняться при первых часах работы пилы. Затем производится точная регулировка карбюратора.
Как почистить карбюратор на девятке и снять его с машины
Перед тем как снять деталь, нужно ознакомиться с руководством по ремонту и эксплуатации автомобиля. Оно содержит последовательные графические пояснения о том, как почистить карбюратор на ваз; там же есть детализированные схемы снятия установки, также изучите тарировочные данные для карбюраторов Solex. Также руководство по ремонту требуется изучить для того, чтобы знать наименования деталей, их внешний вид.
Карбюратор и воздушный фильтр: 1 — щиток; 2 — прокладка; 3 — карбюратор; 4 — гибкий шланг подвода подогретого воздуха; 5 — фильтр воздушный; 6 — гайка; 7 —пластина; 8 — дистанционная втулка; 9 — прокладка; 10 — заборнник теплого воздуха; 11 — коллектор вытяжной вентиляции картера.
Алгоритм чистки карбюратора ваз 2109 своими руками:

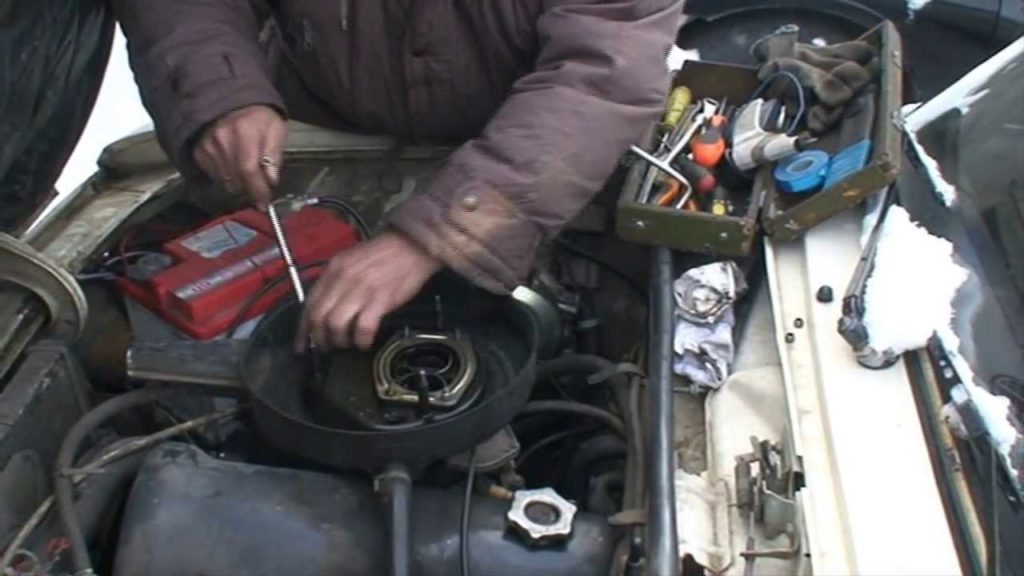

- Снять воздушный фильтр, открутив все винты. Снимая воздушный фильтр, осмотрите его на предмет чрезмерного износа;
- Открутить винты карбюраторной крышки, удалив винты;
- Извлечь поплавок и снять все прокладки;
- Вытащить из узла все главные топливные жиклеры(далее ГТЖ), а затем остальные жиклеры и эмульсионные трубки;
- Удалить отверткой стопорную пластинку из ГТЖ;
- Снять шайбы, промыть их с внутренней стороны;
- Открутить топливный фильтр и замочить его в растворителе;
- Продуваем каждое отверстие топливного фильтра автомобильным компрессором;
- Поплавковую камеру заполнить бензином и продуть все отверстия насосом (лучше велосипедным). При обильном загрязнении бензин для промывки нужно заменить 2-3 раза. Таким способом чистить до полного удаления грязи из камеры.
- Перед тем как продуть карбюратор ваз 2109 и его жиклеры, нужно вымочить их в растворителе. После извлекаем жиклеры, и не просушивая, очищаем отверстия зубочисткой. После этого каждый жиклер нужно многократно продуть ручным насосом;
- Замочить очищенные детали в растворителе на 15-20 минут, после чего приступить к сборке и монтажу карбюратора.
Если у вас остались вопросы по промывке карбюратора, рекомендую ознакомиться с этим видео:
После изучения ремонтного руководства и данного алгоритма, вопросов о том, как промыть карбюратор ваз 2109 остаться не должно.
Важно: перед промывкой детали нужно пометить каждый жиклер и его первоначальное местоположение, чтобы не случилась путаница при сборке. Если деформировались медные шайбы уплотнения или порвались прокладки, потребуется их замена на новые
Пластиковые и резиновые детали недопустимо промывать в ацетоне; каналы жиклеров запрещено прочищать металлическими предметами.
Тестирование работы после настройки
Необходимо проверить, как работает карбюратор Walbro. Регулировка может не дать нужного результата. Для тестирования двигатель запускают, прогревают и плавно нажимают на акселератор. Если в результате обороты выросли до максимума, значит все работает верно. Если этого не случилось, винт L поворачивают против часовой стрелки на 1/8 оборота. Максимальные обороты двигателя бензопилы составляют примерно 11,5 тысячи оборотов в минуту. Если их количество будет выше, это может вызвать нарушения в системе зажигания. В случае сбоев винт H поворачивают против часовой стрелки, тем самым уменьшая максимальные обороты.
Конструкция простейшей бензопилы
Первый патент США № 780 476 на «бесконечную цепную пилу» был предоставлен Самуэлю Дж. Бенсу из Сан-Франциско 17 января 1905 года. Это была огромная статическая пилорежущая машина по дереву. В основном Бенс разработал принцип функционирования пилы, но в новом изобретении не был указан источник её питания. К пиле прилагался любой внешний источник — паровой или газовый двигатель. Только 16 лет спустя, в 1921 году, он подал ещё один патент No 1617565 на переносную цепную пилу с автономным источником питания.
Устройство и внутреннее строение бензопилы с тех пор особо не изменилось. Она имеет две основные части: режущий диск, встроенный в цепочку, обёрнутый вокруг длинного металлического направляющего стержня, и небольшой бензиновый двигатель с одним цилиндром (иногда это электрический двигатель, питаемый от электросети или аккумуляторной батареи). Цепь немного похожа на цепь велосипеда, бегущую вокруг звёздочек — шестерни, предназначенной для поворота цепи, только с 30 острыми зубьями (изготовленными из закалённого стального сплава), размещённых с интервалом.
Принцип работы пилы заключается в том, что она превращает химическую энергию бензина в механическую энергию, которая приводит в движение цепь. Обычно резервуар для бензина вмещает всего 0, 5 литра. Бензин подаётся через карбюратор, где смешивается с воздухом. Воздушно — бензиновая смесь переходит в цилиндр, который работает так же, как и в двигателе автомобиля, но с простым двухтактным циклом вместо более сложного четырехтактного, используемого в автомобиле.
Внутри цилиндра воздушно-топливная смесь зажигается искровой свечой, бензин высвобождает свою энергию и толкает поршень вперёд. Поршень в бензопиле обычно имеет диаметр около 45 мм и ход около 33 мм. Кривошипно-шатунный механизм преобразовывает возвратно-поступательное движение поршня к вращательному движению звёздочки, на которую насажена цепь.
Центробежная муфта соединяет двигатель и цепь. Механизмы несут мощность от сцепления до звёздочки, которая удерживает цепь. Цепь вращается вокруг края длинноствольной пластины, называемой направляющей штангой.
Как снять карбюратор с бензопилы?
Или двигатель не запускается или сразу глохнет, скорее всего, забился карбюратор и нуждается в чистке. Как проверить карбюратор бензопилы? Придется разбирать – иначе никак не получится.
Перед тем, как почистить карбюратор на бензопиле, все же рекомендуется проверить и другие узлы: воздушный и топливный фильтры, свечу зажигания и глушитель. Не исключено, что именно они засорились – проще прочистить фильтр или заменить свечу, чем производить чистку карбюратора на бензопиле. Кстати, именно проблема со свечами является причиной, почему бензопила стреляет в карбюратор – слишком позднее зажигание приводит к тому, что образуется избыток топливовоздушной смеси, так как она не успевает сгорать полностью.
В том случае, если проблема не устранена, придется снять карбюратор. Сделать это очень просто:
- Снимаем пластиковую заднюю крышку – она держится на фиксаторе или на резьбе.
- Демонтируем воздушный фильтр.
- Плоской отверткой необходимо поддеть воздушные тяги и снять их. Тяг может быть две или три, зависит от модели.
- Карбюратор крепится двумя креплениями – они расположены диагонально. Нужно их открутить.
- Отсоединить бензиновый шланг, по которому топливо подается в карбюратор из бензобака.
