Изготовление слесарного верстака своими руками

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Особенности

Слесарный верстак – это, по сути, стол, на котором выполняются работы с металлом и деревом. К нему предъявляются такие требования.

• Прочность и жёсткость. Станок предназначен для работы с ударной нагрузкой.
• Устойчивость. Он не должен шататься.
• Удобство использования.
• Приемлемая стоимость.

Поэтому большинство домашних мастеров предпочитают делать верстаки своими руками. Это не только значительно экономит деньги, но и позволяет получить именно ту конструкцию, которая нужна.

Перед самостоятельным изготовлением обратите внимание на ряд особенностей

Только грамотно спроектированный верстак будет удобным и эргономичным, поэтому всегда учитывайте рост и комплекцию мастера. Высота рабочей поверхности должна находиться на уровне пупка. При работе руки должны быть слегка согнуты, а кисти быть на уровне брючного ремня.

Длина стола не имеет большого значения. Но в просторных помещениях её рекомендуется делать больше для обработки более крупных деталей. В рабочем положении желательно дотягиваться руками до краёв стола или в крайнем случае делать полшага-шаг в сторону.

Если верстак большой, конструкцию можно сделать разборной. Но учтите, что болтовые соединения менее прочные, чем сварные. Альтернатива – сделать несколько верстаков, поставить их рядом и соединить болтами.

Ширина (или глубина) стола находятся в пределах 50–60 см. Этого вполне достаточно.

Хорошо, если верстак имеет нишу для ног, тогда с ним удобно работать сидя. Если её нет, на нижней полке можно разместить больше инструментов, а жёсткость всей конструкции повышается.

Слесарный верстак в принципе не имеет избыточной прочности

Чем жёстче конструкция – тем лучше, ведь на столе работают тяжёлыми инструментами с ударной нагрузкой.

Особое внимание уделите устойчивости. Если верстак будет шататься, не получится нормально работать. В особо тяжёлом случае он всей своей массой упадёт на человека, и тогда не избежать серьёзных травм

Поэтому станки для тяжёлых работ крепятся к полу или (и) стене анкерными болтами

В особо тяжёлом случае он всей своей массой упадёт на человека, и тогда не избежать серьёзных травм. Поэтому станки для тяжёлых работ крепятся к полу или (и) стене анкерными болтами.

Некоторые столы имеют 6 и более ножек. Это прочнее, но на кривом полу он будет качаться (а в большинстве мастерских пол неровный). Поэтому ножки должны иметь регулировку по длине. Кстати, для большинства верстаков хватит и 4-х ножек.

Центр тяжести должен находиться как можно ниже, поэтому на нижних ярусах должны лежать самые тяжёлые инструменты. Некоторые мастера дополнительно приваривают балласт. Чем верстак тяжелее – тем лучше, поскольку он становится устойчивее и меньше реагирует на удары. Правда, транспортировать его тяжелее, но это необходимо крайне редко.

Это, пожалуй, всё, что касается общих требований. Приступаем к проектированию.

Как изготовить стойку для дрели?

Изготовление мини-сверлильного станка своими руками не требует высокой квалификации, но очень расширяет сферу применения обыкновенной электродрели. К тому же станок получится значительно дешевле покупного, а комплектующие можно позаимствовать от ранее использовавшихся устройств.

Изготовление стойки из дерева займет совсем немного времени и не потребует каких-то специальных материалов и инструментов:

• деревянные бруски либо доски не тоньше 20 мм;
• мебельные направляющие;

• металлический пруток с резьбой для суппорта;
• крепеж для деревянных деталей (шурупы, клей);
• наждак.

Инструменты:

• ножовка;
• тиски;
• набор отверток;
• электродрель.

Изготовление стойки из металла требует немного больших затрат времени и материалов, поэтому необходимо осветить его чуть подробнее.

Предлагаемая стойка из металла более универсальна, чем изготовленная из дерева, и включает в себя:

• несущую станину;
• направляющие стойки дрели, к которым ее крепят и перемещают по вертикали;

• ручку вертикальной подачи инструмента;
• дополнительные узлы для удобства применения.

Конструкция из металла

Этот вариант изготавливается из квадратной трубы и уголка. Каркас изготавливается из квадратной трубы, а уголок придаст конструкции необходимую жесткость и используется для окантовки.

Инструменты для изготовления верстака:

• Сварочный аппарат.
• Болгарка с заточными разрезными дисками.
• Угольники.
• Рулетка.
• Фанера, уголок и квадратные трубы.
• Шурупы и направляющие для ящиков.
• Саморезы по металлу и анкера.
• Краска по дереву и по металлу.
• Стальной лист.

Теперь можно приступить к изготовлению каркаса из уголков для столешницы. Уголки необходимо распилить на две части, длиной 2000 мм. Также понадобятся два уголка по 750 мм. Все это необходимо сварить так, чтобы в пазы уголка легли доски под столешницу.

Для того чтобы сварить обрешетку для инструмента, понадобится два уголка 2000 мм и 4 уголка по 950 мм. Для усиления каркаса следует закрепить уголки длиной 950 мм в середине и два по бокам. Панель можно приварить к столешнице следующим образом:

Следующим этапом будет усиление конструкции при помощи уголков. Это необходимо выполнить так, как показано на рисунке:

Пришло время для изготовления ящиков из фанеры. Сам процесс простой: фанеру следует нарезать лобзиком на заготовки, а затем скрутить саморезами. Ящики можно расположить с обеих сторон стола, а количество их может быть от двух до трех. К ящикам необходимо прикрепить направляющие, но перед этим с каждого бока следует прикрепить две планки из металла, к которым будут крепиться направляющие.

После того как все комплектующие готовы, можно перейти к укладке досок на верстак. Доска должна быть не тоньше 50 мм и длиной 2190 мм. Если же в хозяйстве длинных досок не найти, то можно обойтись коротышами по 74 см. Перед укладкой следует обработать доски «антикороедом» для продления их срока службы. Конструкцию из металла необходимо прогрунтовать и покрасить. Сверху на доски нужно закрепить стальной лист.

В самом конце устанавливаются ящики, а стенд для инструментов обшивается фанерой.

Последний этап — заземление верстака во избежание поражения электрическим током. Сразу можно закрепить на столешницу тиски, точильный станок и различные устройства. По желанию допускается провести кабели для розеток и дополнительного освещения, что сделает работу еще более комфортной.

Как показала практика, изготовление слесарного верстака — довольно кропотливая задача, несущая за собой финансовые затраты, но от работы на таком столе мастер получит только положительные эмоции. Работать станет намного легче благодаря тому, что все инструменты будут под рукой.

Конструкция из металла

Этот вариант изготавливается из квадратной трубы и уголка. Каркас изготавливается из квадратной трубы, а уголок придаст конструкции необходимую жесткость и используется для окантовки.

Инструменты для изготовления верстака:

• Сварочный аппарат.
• Болгарка с заточными разрезными дисками.
• Угольники.
• Рулетка.
• Фанера, уголок и квадратные трубы.
• Шурупы и направляющие для ящиков.
• Саморезы по металлу и анкера.
• Краска по дереву и по металлу.
• Стальной лист.

Теперь можно приступить к изготовлению каркаса из уголков для столешницы. Уголки необходимо распилить на две части, длиной 2000 мм. Также понадобятся два уголка по 750 мм. Все это необходимо сварить так, чтобы в пазы уголка легли доски под столешницу.

Для того чтобы сварить обрешетку для инструмента, понадобится два уголка 2000 мм и 4 уголка по 950 мм. Для усиления каркаса следует закрепить уголки длиной 950 мм в середине и два по бокам. Панель можно приварить к столешнице следующим образом:

Следующим этапом будет усиление конструкции при помощи уголков. Это необходимо выполнить так, как показано на рисунке:

Пришло время для изготовления ящиков из фанеры. Сам процесс простой: фанеру следует нарезать лобзиком на заготовки, а затем скрутить саморезами. Ящики можно расположить с обеих сторон стола, а количество их может быть от двух до трех. К ящикам необходимо прикрепить направляющие, но перед этим с каждого бока следует прикрепить две планки из металла, к которым будут крепиться направляющие.

После того как все комплектующие готовы, можно перейти к укладке досок на верстак. Доска должна быть не тоньше 50 мм и длиной 2190 мм. Если же в хозяйстве длинных досок не найти, то можно обойтись коротышами по 74 см. Перед укладкой следует обработать доски «антикороедом» для продления их срока службы. Конструкцию из металла необходимо прогрунтовать и покрасить. Сверху на доски нужно закрепить стальной лист.

В самом конце устанавливаются ящики, а стенд для инструментов обшивается фанерой.

Последний этап — заземление верстака во избежание поражения электрическим током. Сразу можно закрепить на столешницу тиски, точильный станок и различные устройства. По желанию допускается провести кабели для розеток и дополнительного освещения, что сделает работу еще более комфортной.

Как показала практика, изготовление слесарного верстака — довольно кропотливая задача, несущая за собой финансовые затраты, но от работы на таком столе мастер получит только положительные эмоции. Работать станет намного легче благодаря тому, что все инструменты будут под рукой.

Тиски слесарные своими руками

Без вспомогательных приспособлений любой верстак, это просто стол, пускай и крепкий. Купить, конечно, не проблема что угодно, но можно сделать даже тиски слесарные своими руками. Конструкция этого приспособления не такая уж сложная. Если у вас есть свой сварочный аппарат и вы умеете с ним обращаться, то с помощью представленных здесь пошаговых фотографий можете изготовить самодельные металлические тиски из квадратных труб. Возможно, не идеальный вариант, но по утверждению автора, свои функции выполняют.

Источник фото jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing/

Как сделать верстак своими руками

Верстаки бывают разных конструкций. Поэтому рассмотрим несколько вариантов такого стола и этапы его изготовления.

Из дерева

Для начала нужно подготовить инструменты и материалы:

• ножовка по дереву;
• шуруповерт;
• угольник;
• уровень;
• крепеж;
• ключи;
• брус 100*100 мм;
• доска 30-40 мм;
• фанера 30 мм.

Пошаговое руководство:

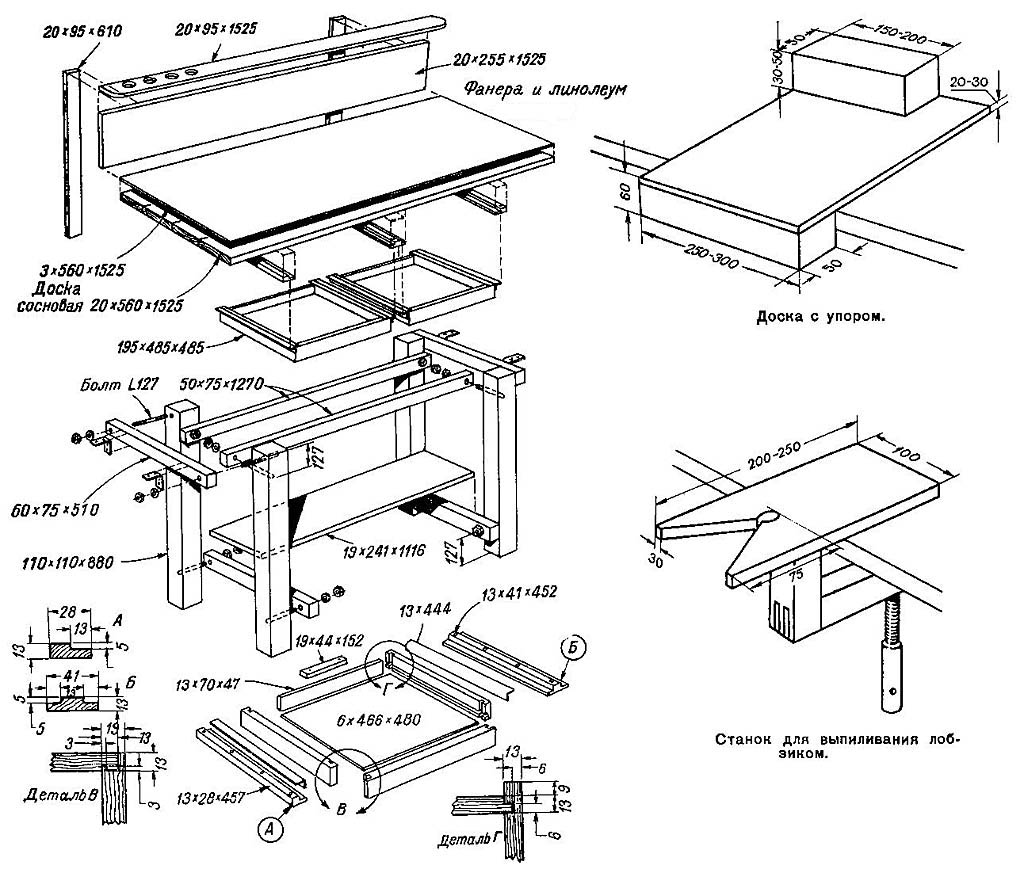

1. Согласно чертежу нарезают доски для изготовления нижней рамы, которая будет использоваться под инструменты. Соединяют пиломатериал между собой при помощи саморезов либо металлических уголков.

2. Аналогичным образом собирают верхнюю раму.

3. Из бруса нарезают опорные ноги и фиксируют их к каркасу стола посредством болтового соединения. Для этого в раме предварительно сверлят отверстия. В зависимости от размеров верстака, количество ног может быть от 6 до 8.

4. Чтобы конструкция стала жесткой, в нижней части стола делают полку. Она может крепиться как к нижней раме, так и на дополнительные планки, которые фиксируют в нижней части каждой ножки. В качестве материала для полки можно использовать ДСП либо фанеру.

5. Завершив сборку каркаса, приступают к столешнице. Лучше всего сделать ее из досок 50 мм. Доски нарезают в размер и закрепляют саморезами к каркасу.

Чтобы увеличить систему хранения, к задней части верстака можно закрепить щит из ОСБ либо металла. Для этого в ножках сверлят отверстия и крепят к ним выбранный материал на саморезы или болты. К щиту фиксируют крючки любого вида, на которые навешивают инструмент.

С металлическим каркасом

Благодаря железному каркасу, такой верстак будет прочным и надежным. Из материалов нам понадобятся:

• профильная труба 50*50 мм;
• уголок 40*40 мм;
• лист металла 2 мм;
• фанера;
• саморезы;
• краска.

Инструменты:

• болгарка;
• сварочный аппарат;
• дрель;
• рулетка;
• ножовка по дереву;
• электролобзик;
• кисть;
• наждачка;
• линейка;
• уровень.

Для конструирования верстака за основу взят такой чертеж.

Разберемся, как сварить металлический каркас рабочего стола:

1. Согласно чертежу из профильной трубы нарезаем заготовки и свариваем их при помощи сварочного аппарата. Таким образом, получим основу верстака.

2. Сварные швы хорошо зачищаем болгаркой.

3. К задней части конструкции привариваем уголки, которые будут служить основанием для крепления панели под инструменты.

4. Привариваем дополнительные элементы из профтрубы для усиления каркаса.

5. Для размещения и фиксации столешницы из дерева собираем раму из уголка.

6. Все места соединений усиливаем железными пластинами.

7. По углам привариваем металлические распорки. Поскольку на стол будут возлагаться ударные нагрузки, вибрации, поэтому заранее стоит учесть эти нюансы.





















8. Чтобы в столе было удобно хранить небольшой инструмент, крепеж и пр., изготавливаем фанерные ящики.

9. По бокам ящиков крепим направляющие для мебели.

10. Под каждый ящик в столе делаем салазки, что позволит с легкостью открывать и закрывать их.

11. Каркас изделия обезжириваем и покрываем краской.

12. Для столешницы используем доску 50 мм соответствующей длины. Если досок нужной размерности найти не удалось, их можно расположить поперек стола. Укладываем пиломатериал в каркас из уголков.

13. На деревянную столешницу будет возлагаться часть нагрузки во время работы.

14. Шлифуем деревянную поверхность болгаркой с насадкой под наждачку.

15. Стол можно оставить в таком виде либо зашить листом металла. Во втором случае доски нужно обработать антисептиком.

16. По размерам столешницы вырезаем лист металла.

17. Железо покрываем специальным средством от коррозии, даем высохнуть, после чего укладываем металл поверх дерева.

18. На переднюю стенку каждого ящика крепим ручки.

19. На готовую рабочую поверхность можно закрепить наждак либо тиски.

20. Если же столешница останется деревянной, в досках лучше предусмотреть отверстия, в которые будут загоняться клинья в качестве упоров при обработке пиломатериала.

21. В открытой части верстака можно установить полки для хранения инструмента.

22. Для создания панели под инструменты из листа фанеры вырезаем кусок подходящего размера и покрываем антисептиком.

23. Посредством болтов и гаек закрепляем фанеру к каркасу верстака, в результате чего получаем удобную панель, на которой можно расположить часто используемый инструмент.

24. В фанеру можно вкрутить саморезы либо использовать подходящие крючки для удержания инструмента.

25. Готовый верстак имеет такой вид.

Верстак в гаражных условиях является незаменимым приспособлением. На нем можно заниматься обработкой дерева, металла, собирать какие-либо конструкции, варить. Наиболее простые варианты верстаков из дерева в гараж рассмотрены в статье, а как сделать такое изделие своими руками, подробно изложено с чертежами и размерами на фото-примерах с пошаговыми инструкциями.

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны. Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Сборка ящика и поперечин

Следующим этапом является сборка поперечин и ящика.

Сборка поперечин является не менее ответственной операцией для устойчивости столярного верстака. Данную сборку также лучше осуществлять вдвоём. Сначала установите обе ножки таким образом, что бы расстояние между внешними сторонами равнялось длине поперечины Д40_1, а именно 700 мм. На нижние опоры положите две поперечины Д40_1 и отметьте карандашом места, куда будут в дальнейшем вкручены саморезы С4,5 (90 мм длины), как указано зелёными точками. Затем просверлите в заготовках Д40_1 в отмеченных местах отверстия диаметром 4 мм. Смажьте клеем соприкасающиеся поверхности. Помните, что время засыхания клея не более 15 минут. Постарайтесь уложится в это время при сборке на данном этапе. Повторно установите их на нижние перекладины и прикрепите к ножкам саморезами С4,5. Закручивайте не до конца, что бы была возможность откорректировать геометрию всей конструкции.

Аккуратно переверните получившуюся конструкцию на 180 градусов (с ног на голову) и повторите все вышеописанные операции, только для другой части ножек. После этого верните конструкцию в исходное положение, проверьте геометрию с помощью угольника на предмет соответствия 90 градусам по всем плоскостям. И только после этого затягивайте саморезы «до упора».

Собрав каркас верстака можно переходить к сборке ящика, который так же выполняет роль силового элемента конструкции и при необходимости снижает точку опоры для увеличения устойчивости верстака на поверхности. для этих целей в ящик можно поставить не нужный автомобильный аккумулятор. Это повысит устойчивость всей конструкции верстака.

Сборка ящика осуществляется на нормально стоящем верстаке. К нижним доскам Д40_1 с внутренней стороны привинчиваются бруски Б1 саморезами С3,5 (красный цвет). Бруски опирают на нижнюю перекладину, соединяющую ножки верстака. На бруски укладывают детали под номером Д20_1 в необходимом количестве, предварительно смазав соприкасающиеся поверхности клеем. Одну из крайних деталей обрезают вдоль на необходимую ширину.

С торцов ящика так же устанавливают доски под номером Д20_1, прикрепляя их к ящику клеем и саморезами С3,5. В завершении на дно ящика устанавливают раскладку (декоративная деталь, призванная скрыть неровности распила отдельных элементов). Раскладка также устанавливается на клей.

Подготовительные работы

Создание чертежа верстака — обязательная часть подготовительного этапа

Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража

Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека. Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием

Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

Материалы для сборки верстака. Общая стоимость верстака.

Для сборки верстака потребуется совсем не много материалов общей стоимостью от 3 до 3,5 тысяч рублей, в зависимости от места приобретения. Для справки будут указаны цены из магазина Леруа Мерлен, подмосковного региона.

Пиломатериалы

Брусок строганный 30х40х2000 хвоя – 1 шт. (68 руб.)
Доска строганная 40х96х3000 хвоя – 5 шт. (1610 руб.)
Доска строганная 20х96х3000 хвоя – 4 шт. (620 руб.)
Раскладка 14х14х2100 хвоя – 1 шт. (70 руб.)

Крепёж

Болт с гайкой и двумя шайбами M8x100 – 16 шт. (416 руб.)
Саморезы гипсокартон-дерево 3.5х45 200 шт. – 1 коробка (147 руб.)
Саморезы гипсокартон-дерево 4.2х90 6 шт. – 3 упаковки (42 руб.)
Шкант мебельный 10х50, дерево, цвет бежевый, 30 шт. – 1 упаковка (47 руб.)
Уголок крепежный 40х40х40х1.5 усиленный – 4 шт. (52 руб.)
Клей ПВА влагостойкий D3 Tytan 200 г – 1 флакон (151 руб.)

Заключительный этап сборки верстака

Столешница будет готова после обшивки металлом. Для этого просто отрежьте фрагмент необходимого размера от подготовленного листа и зафиксируйте его на древесной основе при помощи саморезов

Обратите внимание, что после их вкручивания на металле могут оставаться заусенцы. Их следует просто подпилить напильником

Если вы предусмотрели в конструкции верстака ящики или полочки, воспользуйтесь простой технологией их изготовления. В качестве материала подойдёт обычная 15-миллиметровая фанера. Ящики собирают на шурупах. На один приходится примерно 15-20 шт. Полки проще прикрепить к уголку, а вот для ящиков придётся дополнительно купить направляющие полосы — салазки. Их приваривают к каркасу.

Той же фанерой можно обшить боковые стороны стола и сделать экран на его задней стороне. Для большей устойчивости мастера рекомендуют прикрепить снизу к опорам прямоугольники или кусочки уголка. В этом деле поможет сварочный аппарат. При необходимости прикрутите к верстаку тиски. В завершение обработайте все стальные элементы конструкции краской по металлу, чтобы избежать появления ржавчины.

Сделать верстак для работ по металлу не очень легко, но вполне возможно, если ответственно подойти к делу. Зато вы убедитесь, что ни один покупной стол не сравнится по качеству с изделием, собранным своими руками.

Из какого материала лучше сделать верстак в гараж своими руками

Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:

• деревянными;
• металлическими;
• комбинированными.

В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.

Преимущества и недостатки деревянного верстака в гараже

Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.

Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место

Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.

Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.

С другой стороны, деревянный стол имеет и множество недостатков:

• не способен выдерживать значительные силовые нагрузки;
• рабочая поверхность не предназначена для установки нескольких инструментов, что не позволяет одновременно использовать тяжелые слесарные тиски и производить заточку или сверление;
• деревянная станина недолговечна;
• древесина плохо реагирует на влажность и контакт с различными красками, маслами и другими веществами;
• существует опасность возгорания.

Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки

Преимущества и недостатки металлического верстака для гаража

Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.

Статья по теме:

С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:

• компактность с высокой степенью надежности;
• способность выдерживать серьезные механические нагрузки;
• увеличенный вес конструкции, делающий ее более устойчивой;
• большой выбор модификаций (конструкция может быть складной, передвижной, укороченной или с откидной столешницей);
• прочность и надежность всех соединений;
• пожаробезопасность;
• долговечность и простота в уходе;
• отсутствие острых углов делает столешницу безопасной;
• рабочая поверхность позволяет устанавливать два комплекта тисков;
• за счет высокой прочности материала на столе можно выполнять резку и распиловку, а также шлифовку и обточку металлических и деревянных деталей;
• пространство под столешницей можно использовать для установки полок, органайзеров, сетки и ящиков для инструмента;
• металлическая стружка не повреждает поверхность.

Универсальный верстак комбинированный

Эта удивительная конструкция, пожалуй, самый маленький универсальный верстак, хотя, может, есть и меньше, но как-то не встречались. Автор сумел уместить в небольшую тумбу размером 1,5х0,5 метра циркулярную пилу, фрезер с лифтом, шлифовальный станок, лобзик, тиски и сверлильный станок. В верстак также входит 5 небольших выдвижных ящиков  и 8 электрических розеток с проводкой. Автор задумал этот суперкомпактный проект не от хорошей жизни, просто у человека нет своей мастерской, только кладовка 1.6X1.6 метров и работать на своем верстаке ему приходится во дворе под навесом, выкатывая его по необходимости. Тут хочешь, не хочешь, будешь изобретательным. Вот так верстак выглядит в схемах.

Далее на пошаговых фото показан мастер класс по изготовлению этого чудо верстака. Самая внушительная часть, это стойка с дрелью, она установлена сверху на столешнице. Шлифовальный станок крепится под столом с помощью двух резьбовых вставок на инструментальном стенде. Лобзик установлен под инструментальным стендом с т-гайками и 8 мм болтами. Циркулярная пила удерживается  4-мя болтами и гайками крыла. Сделайте 4 отверстия на основании 3 из которых удлиненные для точной регулировки. Сократить пространство для вставки пластин от 0º до 45º и добавьте 2 слота скоса дорожек слева и справа. Фрезер с упором находится в торце стола, для  лифта автор использовал автомобильный ножной домкрат.

А на этих фото автор демонстрирует целую систему стеллажей для инструмента, которыми он оборудовал свою мини мастерскую, а точнее кладовку для хранения. Может оно вам и не надо, но раз уж человек сфотографировал, почему бы не посмотреть. По утверждению автора, это самая маленькая мастерская в мире и похоже он очень гордится своей системой распределения инструментов.

Источник фото www.instructables.com/id/The-Smallest-Workshop-in-the-World/?ALLSTEPS

Самодельный универсальный верстак и тумба для мастерской на даче

Обустройство мастерской дело не легкое, но интересное. В принципе, главное, это найти помещение под мастерскую, а уж как обустроить, это …. Короче, здесь показан пример, как сделать универсальный верстак с основным набором инструментом. Размеры примерно 3х1 м, можно сократить и удлинить, как вам позволяет площадь. Пространство под столом остается свободным, отличное место для хранения деталей и заготовок. Опорный каркас будет находиться у стены, передняя часть состоит из двух стоек, усиленных балкой. Между ними устанавливаются поперечные балки, на которые будет установлена столешница. Дополнительно конструкция крепится к стене уголками.

Дальше на фото процесс изготовления тумбы под торцовочную пилу, которую лучше собрать из ЛДСП. Такую же тумбу можно сделать для сверлильного станка.

Сварочный стол своими руками

Думаете купить сварочный аппарат? Отличное решение. Теперь осталось подумать, как оборудовать рабочее место, лучшее решение, это сделать сварочный стол своими руками, заодно попрактикуетесь в сварочных работах. Какие требования: это должна быть конструкция, которую легко и недорого сделать, с плоской прочной рабочей поверхностью и возможность закрепить дополнительное оборудование. Автор этого мастер класса как раз и предлагает такой вариант. Стол сделан из прямоугольной трубы, что гораздо дешевле, чем металлические пластины, и столешница закреплена в раме, чтобы предохранить рабочую поверхность от изгиба во время сварки. Порядок изготовления и ссылка на сайт источник, если что-то непонятно смотрите ниже.

Источник фото http://www.instructables.com/id/Welding-Table-1/?ALLSTEPS
