Цементит

Материалы для производства силикатных бетонов

Основным вяжущим компонентом в силикатном бетоне выступает тонкомолотая известь кипелка или известь-пушонка, которая в сочетании с заполнителями и составляет основное сырье для производства силикатных бетонов. После добавления воды и последующей тепловой обработки в автоклавах, силикатобетонная смесь превращаться в прочное бетонное изделие.

Известь, применяемая для производства силикатных смесей должна отвечать следующим свойствам:

  • средняя скорость гидратации;
  • умеренный экзотермический эффект;
  • вся фракция должна быть одинаково обожженной;
  • MgO менее 5%;
  • время гашения извести — 20 мин не более.

Недожог известковой массы приводит к повышенному расходу материала. Пережог снижает время гидратации извести, что приводит к вспучиванию, появлению трещин на поверхности изделий и др.

Известь

Известь, применяемая для производства силикатобетона, обычно используется в виде тонкомолотых известковых смесей следующего состава:

  • известково-кремнеземистые — соединение извести и кварцевого песка;
  • известково-шлаковые (известь и доменный шлак);
  • известково-зольные — топливная сланцевая или угольная зола и известь;
  • известково-керамзитовые и другие подобные компоненты, получаемые из отходов промышленного производства пористых заполнителей;
  • известково-белитовые вяжущие, получаемые при низкотемпературном обжиге известково-кремнеземистой сухой смеси и кварцевого песка.

В качестве кремнеземистых заполнителей используют следующие материалы:

  • кварцевый молотый песок;
  • металлургические (доменные) шлаки;
  • зола ТЭЦ.

Наиболее часто в качестве заполнителей выступают кварцевые пески средней и мелкой фракции, которые по своему составу должны выглядеть следующим образом:

  • 80% и более кремнезема;
  • менее 10% глинистых включений;
  • 0,5% и меньше примесей слюды.

Крупные включения глины в структуре кварцевого песка снижают морозостойкость и прочность силикатного бетона.

Кварцевый песок

Тонкомолотый кварцевый песок оказывает значительное влияние на формирование высоких эксплуатационных свойств силикатных бетонов. Так, с повышением дисперсности частиц песка увеличивается морозостойкость, прочность и другие характеристики силикатных материалов.

При выборе составляющих для изготовления силикатного бетона необходимо знать следующее:

  1. Расход вяжущего увеличивается пропорционально увеличению прочности бетона.
  2. Снижение расхода вяжущих в составе силикатной смеси наблюдается при повышении дисперсности мелкого кварцевого песка, и увеличивается при повышении формовочной влажности силикатобетонного раствора.
  3. Дисперсность молотого кварцевого песка должна быть в 2,5 раза ниже дисперсности молотой извести.

Описание

Концентрация углерода в цементите — 6,67% по массе — предельная для железоуглеродистых сплавов. Цементит — метастабильная фаза; образование стабильной фазы — графита во многих случаях затруднено. Цементит имеет орторомбическую кристаллическую решётку, очень твёрд и хрупок, слабо магнитен до 210 °C.

В зависимости от условий кристаллизации и последующей обработки цементит может иметь различную форму — равноосных зёрен, сетки по границам зёрен, пластин, а также видманштеттову структуру.

Цементит в разных количествах, в зависимости от концентрации, присутствует в железоуглеродистых сплавах уже при малых содержаниях углерода. Формируется в процессе кристаллизации из расплава чугуна. В сталях выделяется при охлаждении аустенита или при нагреве мартенсита. Цементит является фазовой и структурной составляющей железоуглеродистых сплавов, составной частью ледебурита, перлита, сорбита и троостита. Цементит — представитель так называемых фаз внедрения, соединений переходных металлов с лёгкими металлоидами. В фазах внедрения велики доля как ковалентной, так и металлической связи.

Твёрдость по Бринеллю больше 800 кг/мм2. Первичный цементит кристаллизуется из жидкого сплава Вторичный цементит — из аустенита Третичный цементит — из феррита

Эвтектический чугун

«Эвтектика — (от греческого eutektos — легко плавящийся ) жидкая,, который нельзя отменить в равновесии с двумя и более твердыми фазами. Температура кристаллизации эвтектики называется эвтектической точкой. Продукт кристаллизации жидкой эвтектики — твердая эвтектика, высокодисперсная смесь нескольких твердых фаз того же состава, что и у жидкой эвтектики. «- цитата из справочного словаря.

Литье из эвтектического (тугого ) чугуна прочно, однородно, не имеет раковин, устойчиво ко всем видам коррозии, выдерживает невысокую температуру заливаемой воды, обеспечивает простоту очистки и ухода за котлом. Применение чугунных котлов с высокой теплоемкостью позволяет использовать трехходовую конструкцию каналов прохождения нагретых газов с оптимальной конфигурацией ребер теплопередачи, уменьшить температуру нагрева котлового теплообменника, уменьшить конденсацию водяных паров из продуктов сгорания и добиться полного омывания водой поверхности горячей камеры. Все это позволяет много повысить эффективность и надежность водогрейного оборудования.

Компания De Dietrich являет ся одним из больших и старейших европейских производителей отопительной техники. Более 150 лет эксперимента по выплавке чугуна и более 100 — летний эксперимент по выпуску чугунных котлов позволяют более чем 3000 работникам компании, действующим в сфере отопления, продолжать развивать традиции фирмы, неизменно приводящие к успеху. Производство расположено в индустриальных центрах в основном на северо-востоке Франции и в Германии.

осуществляется соединенной лабораторией. Своя индустриальная база и жесткий контроль качества на целых периодах производства удовлетворяет всем требованиям потребителей продукции и ГОСТ. Все изделия проходят строгую термическую обработку. Резка металла Изготовление труб Твёрдость по Моосу Погода и народные приметы Работы детишек наших сотрудников Таблица Менделеева Дмитрия Иваныча Написать нам письмо г. Москва «Монолит» тел. факс + ; федеральный моб. тел. + E — mail

Поверхностную закалку с нагревом с помощью токов высокой частоты применяют для повышения поверхностной твёрдости и износостойкости чугунных отливок. Поверхностной закалке рекомендуется подвергать перлитные чугуны. Это объясняется тем, что при нагреве перлитных чугунов нет надобности в насыщении аустенита углеродом за счёт растворения графита. Превращения, происходящие при поверхностной закалке таких чугунов, аналогичны превращениям при поверхностной закалке перлитных чугунов 840 – 950 о С, время нагрева – Несколько мгновений, скорость нагрева около 400 о С/с, охлаждение в воде или эмульсии. Твёрдость после закалки серого чугуна HRC 50 – 55, высокопрочного HRC 58 – 60. Распределение твёрдости по сечению закалённого слоя (толщиной 1, 5 – 4 мм) дотаточно равномерное. Микроструктура поверхностного слоя – мелкоигольчатый мартенсит и включения графита. После поверхностной закалки проводится короткий отпуск. Поверхностной высокочастотной закалке подвергают детали из перлитного чугуна, действующие на износ – направляющие станин станков (производимые из модифицированного серого чугуна ), суставчатые и кулачковые валы (из высокопрочного чугуна ), гильзы цилиндров (из легированного чугуна ) и прочие детали.

Теорию термической обработки необходимо знать каждому термисту, так как от правильного выбора, разработки наиболее эффективнее технологического процесса термической обработки и его выполнения зависит качество изготовляемых деталей. Только изучив теорию и практику термической обработки металлов, термист может удачно действовать на современных машиностроительных фабриках, удачно вводить в технологию термической обработки последние достижения науки и техники, бороться за механизацию и автоматизацию технологических процессов.

Основные структуры

Сплав железа и углерода является основой стали и чугуна, которые называются железными сплавами, и это самые важные конструкционные материалы в технологии.

Структура и свойства сплава во многом зависят от характеристик основных компонентов и аддитивных элементов, а также характера их взаимодействия.

Чистое железо-серебристо-белый металл, тугоплавкий. Температура плавления железа составляет 1539°C. железо имеет 2 полиморфные модификации a и G.

При температурах ниже 910°C железо имеет объемно-центрированную кубическую решетку. Это изменение называется A-iron. а-железо-это температура до 768°С (точка Кюри) магнитно.

Когда утюг нагрет, тел-центризованная кубическая решетка 910°С поворачивает в сторон-центризованную кубическую решетку, и А-утюг поворачивает в г-утюг. г-железо присутствует при температуре 910-1392°с

Углерод-неметаллический элемент. Температура плавления углерода составляет 3500°С. углерод в природе существует в 2 полиморфных модификациях: Алмаз и графит.

В сплаве свободный углерод-железо углерод находится в форме графита. Кристаллическая структура графита слоистая. Его прочность и пластичность очень низки.

Углерод может растворяться в железе в жидком и твердом состоянии, образуя химические соединения-цементит может находиться в свободной форме в виде графита.

Общие сведения о сплаве

Отличительным свойством стали является наличие в структуре специальных легированных примесей и углерода. Собственно, по содержанию углерода и определяют доэвтектоидный сплав

Здесь важно различать и классическую эвтектоидную, а также ледебуритную стали, которые имеют много общего с описываемой разновидностью технического железа. Если рассматривать структурный класс стали, то доэвтектоидный сплав будет относиться к эвтектоидам, но содержащим в составе легированные ферриты и перлиты. Принципиальным отличием от заэвтектоиднов является уровень углерода, находящийся ниже 0,8%

Превышение этого показателя позволяет относить сталь к полноценным эвтектоидам. В некотором роде противоположностью доэвтектоида является заэвтектоидная сталь, в которой помимо перлита также содержатся вторичные примеси карбидов. Таким образом, существует два основных фактора, позволяющих выделять доэвтектоидные сплавы из общей группы эвтектоидов. Во-первых, это относительно небольшое содержание углерода, а во-вторых, это особый набор примесей, основу которых составляет феррит

Принципиальным отличием от заэвтектоиднов является уровень углерода, находящийся ниже 0,8%. Превышение этого показателя позволяет относить сталь к полноценным эвтектоидам. В некотором роде противоположностью доэвтектоида является заэвтектоидная сталь, в которой помимо перлита также содержатся вторичные примеси карбидов. Таким образом, существует два основных фактора, позволяющих выделять доэвтектоидные сплавы из общей группы эвтектоидов. Во-первых, это относительно небольшое содержание углерода, а во-вторых, это особый набор примесей, основу которых составляет феррит.

Структуры на диаграмме железо-углерод

Напомним о 2 кристаллических формах железа:

  • α-железо . Имеет объемноцентрированную кубическую (ОЦК ) решетку;
  • γ-железо . Имеет гранецентрированную кубическую (ГЦК ) решетку.

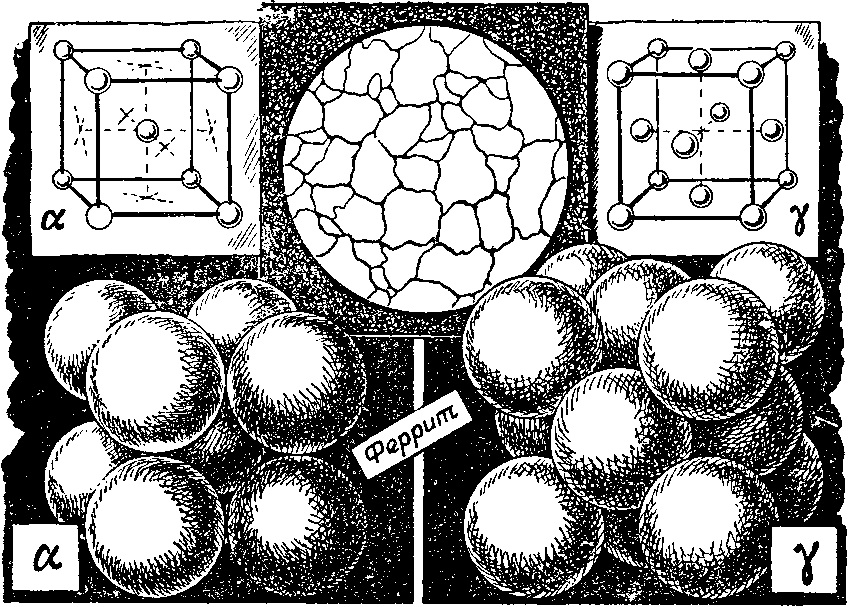

Кристаллическая решетка железа Полиморфное превращение одной формы в другую при проведении термообработки сталей

происходит при прохождении сплавами линии GSK.

Выделим 4 фазы в системе железо-углерод:

  1. Жидкая фаза. Концентрация углерода не ограничена;
  2. Феррит – это твёрдый раствор углерода в α-железе. Максимальная концентрация углерода – всего лишь 0,025% (точка P). При комнатной температуре – не выше 0,006%. Феррит мягок и пластичен.
  3. Аустенит – твёрдый раствор углерода в γ-железе. Максимальная концентрация углерода — 2,14 % (точка E). Аустенит имеет невысокую твёрдость, пластичен, не магнитится.
  4. Цементит — химическое соединение железа с углеродом (карбид железа, Fe3C). Концентрация углерода, соответственно, постоянная – 6,67 % углерода. Цементит очень твёрд, хрупок, непластичен.

В зависимости от условий образования выделяют:

  • первичный цементит (образуется из жидкости);
  • вторичный цементит (выделяется из аустенита вокруг его зерен);
  • третичный цементит (выделяется из феррита по границам его зерен);
  • эвтектоидный цементит (является составной частью перлита);
  • эвтектический цементит (является составной частью ледебурита).

Необходимо так же выделить 2 структурные составляющие железоуглеродистых сплавов:

  1. Перлит (эвтектоид ) – механическая смесь 2 фаз – пластинок/зерен феррита и цементита. Перлит образуется в результате перлитного превращения аустенита («свободного» или входящего в состав ледебурита) с концентрацией углерода 0,8% при прохождении ниже линии PSK:

А0,8→Ф0,025 + Ц6,67

Структура перлита. Ф — феррит, Ц — цементит

Железо при этом переходит из γ-формы в α-форму. Механические свойства сильно зависят от размера (дисперсности) частичек, из которых состоит данный перлит.

  1. Ледебурит (эвтектика ) – механическая смесь 2 фаз – пластинок/зерен аустенита и цементита. Ледебурит образуется из жидкой фазы с концентрацией углерода 4,3% при прохождении ниже линии ECF:

Ж4,3→А2,14 + Ц6,67

Структура ледебурита. Ц — цементит, А — аустенит.

Повторяясь, напомним, что при прохождении сплавов ниже линии PSK (727°С) аустенит, входящий в состав ледебурита, претерпевает перлитное превращение, разделяясь на феррит и цементит. Ледебурит тверд и хрупок.

При комнатной температуре железоуглеродистые сплавы могут иметь различную структуру, а значит и свойства, хотя и состоят всегда всего из 2 фаз: феррита и цементита.

Свободный цементит

Свободный цементит ( Fe3C), который образуется при недостаточном количестве кремния, слишком большом содержаний марганца и серы.  

Химический состав и характеристика пористых подшипников на бронзовой и железной основе.  

Структурно свободный цементит нежелателен.  

Структурно свободный цементит, X 500: а — до деформации, 6 — после деформации.  

Разложение структурно свободного цементита достигается при нагреве и выдержке отливки выше критического интервала; температура нагрева и длительность выдержки зависят от состава белого чугуна по содержанию углерода ( фиг.  

Количество структурно свободного цементита. Включения структурно свободного цементита, расположенные по границам зерен феррита ( фиг. Скоагулированные и расположенные внутри зерен феррита включения структурно свободного цементита менее опасны. Шкала построена по возрастанию размеров включений цементита и по развитию распределения его в виде сетки или цепочки.  

Разложение структурно свободного цементита достигается при нагреве и выдержке отливки выше критического интервала; температура нагрева и длительность выдержки зависят от состава белого чугуна по содержанию углерода ( фиг.  

Частицы структурно свободного цементита должны быть мелкими, по возможности равномерно рассеянными ( фиг. Мелкие частички цементита получаются при пониженных температурах смотки горячекатаной полосы в рулон, а крупные — при высоких, когда они успевают не — только выделиться из твердого раствора в феррите, но и достигнуть крупных размеров вследствие коагуляции и роста.  

Количество структурно свободного цементита в стали определяется баллами по эталонным образцам микроструктур.  

Кроме структурно свободного цементита, на границах ферритных зерен имеется еще третичный цементит. Помешать его выделению при конечной термической обработке нельзя, так как для этого листы для глубокой вытяжки нужно охлаждать медленно.  

Не допускается структурно свободный цементит. Эвтектический графит и феррит допускаются в виде отдельных мелких включений в количестве не более 5 % площади шлифа для каждого включения. Излом отливки должен иметь однородное мелкозернистое строение с матовым оттенком.  

SE) имеющийся в ней свободный цементит до конца растворится в аустените и структура станет однородной.  

В доэвтектоидных сталях нет структурно свободного цементита.  

В) Чугуны со структурно свободным цементитом относятся к белым чугунам. Феррит в них может появиться в результате отжига, но такой чугун не относится к ферритным.  

В низкоуглеродистой стали не допускается структурно свободный цементит. Он образуется в результате замедленного охлаждения после прокатки или термической обработки и, располагаясь по границам зерен, резко снижает пластические свойства. Это вызывает большой брак при холодной высадке.  

Компоненты в системе «железо-углерод»

Компонентами железоуглеродистых сплавов являются железо, углерод и цементит:

Железо

Железо – d-переходный металл серебристо-светлого цвета. Температура плавления – 1539° С. Удельный вес равен 7,86 г/см3. Наиболее существенной особенностью железа является его полиморфизм. В твердом состоянии железо может находиться в двух модификациях — α и γ. Полиморфные превращения происходят при температурах 911° С и 1392° С. При температуре ниже 911° С и выше 1392° С существует Feα (или α-Fе) с объемно-центрированной кубической решеткой. В интервале температур 911…1392° С устойчивым является Feγ (или γ-Fе) с гранецентрированной кубической решеткой. При превращении α→γ наблюдается уменьшение объема, так как решетка γ-Fе имеет более плотную упаковку атомов, чем решетка α-Fе. При охлаждении во время превращения γ→α наблюдается увеличение объема. В интервале температур 1392…1539° С высокотемпературное Feα называют Feδ. Высокотемпературная модификация Feα не представляет собой новой аллотропической формы.

При температуре ниже 768° С железо ферромагнитно, а выше – парамагнитно. Точку 768° С, соответствующую магнитному превращению, т.е. переходу из ферромагнитного состояния в парамагнитное называют точкой Кюри. Модификация Feγ парамагнитна.

Железо технической чистоты обладает невысокой твердостью (80 НВ) и прочностью (временное сопротивление – σв=250 МПа, предел текучести – σт=120 МПа) и высокими характеристиками пластичности (относительное удлинение – δ=50 %, а относительное сужение – ψ=80 %). Свойства могут изменяться в некоторых пределах в зависимости от величины зерна. Железо характеризуется высоким модулем упругости, наличие которого проявляется и в сплавах на его основе, обеспечивая высокую жесткость деталей из этих сплавов.

Железо со многими элементами образует растворы: с металлами – растворы замещения, с углеродом, азотом и водородом – растворы внедрения.

Углерод

Углерод относится к неметаллам. Обладает полиморфным превращением, в зависимости от условий образования существует в форме графита с гексагональной кристаллической решеткой (температура плавления – 3500° С, плотность – 2,5 г/см3) или в форме алмаза со сложной кубической решеткой с координационным числом равным четырем (температура плавления – 5000° С).

В сплавах железа с углеродом углерод находится в состоянии твердого раствора с железом и в виде химического соединения – цементита (Fe3C), а также в свободном состоянии в виде графита (в серых чугунах).

Цементит

Цементит (Fe3C) – химическое соединение железа с углеродом (карбид железа), содержит 6,67 % углерода. Более точные исследования показали, что цементит может иметь переменную концентрацию углерода. Однако в дальнейшем, при разборе диаграммы состояния, сделаем допущение, что Fе3С имеет постоянный состав. Кристаллическая решетка цементита ромбическая, удельный вес 7,82 г/см3 (очень близок к удельному весу железа). При высоких температурах цементит диссоциирует, поэтому температура его плавления неясна и проставляется ориентировочно – 1260° С. Аллотропических превращений не испытывает. Кристаллическая решетка цементита состоит из ряда октаэдров, оси которых наклонены друг к другу. При низких температурах цементит слабо ферромагнитен, магнитные свойства теряет при температуре около 210° С. Цементит имеет высокую твердость (более 800 НВ, легко царапает стекло), но чрезвычайно низкую, практически нулевую, пластичность.

Цементит способен образовывать твердые растворы замещения. Атомы углерода могут замещаться атомами неметаллов: например, азотом; атомы железа – металлами: марганцем, хромом, вольфрамом и др. Такой твердый раствор на базе решетки цементита называется легированным цементитом.

Если графит является стабильной фазой, то цементит – это метастабильная фаза. Цементит – соединение неустойчивое и при определенных условиях распадается с образованием свободного углерода в виде графита

Этот процесс имеет важное практическое значение при структурообразовании чугунов

Химические свойства

Как химическое соединение цементит обладает своими физическими, химическими и механическими характеристиками. Он имеет серый кристаллический вид на изломе, относительно твёрдый с высокой термической устойчивостью. Основные химические свойства цементита выражаются в следующих показателях:

  • химическая формула Fe3C;
  • разложение структуры происходит при температуре более 1650°С;
  • подвержен воздействию различных кислот (особенно высоко концентрированных);
  • быстро вступает в реакцию с кислородом.

На основании существующих химических свойств сформированы физические и механические свойства. К основным физическим свойствам относятся:

  • температура плавления равняется 1700 °С;
  • молекулярная масса составляет 179,55 а.е.м.;
  • плотность цементита равна 7,7 г/см3 при температуре равной 20 °С.

К основным механическим свойствам относятся:

  • твердость;
  • стойкость к ударным воздействиям (хрупкость);
  • сопротивление на излом;
  • пластичность.

Твёрдость этого соединения достигает больших значений и равна НВ 8000 МПа или HRC 70. Однако он обладает достаточной хрупкостью и низкой пластичностью.

Обладая перечисленными свойствами, цементит активно используется при производстве литых деталей различного назначения. Образование различного вида цементита и его соединений с другими формами приводит к изменению характеристик получаемой стали или чугуна, следовательно, к улучшению или снижению отдельных потребительских свойств.

Например, для получения белого чугуна и придания ему высокой прочности и пластичности стараются перевести цементит в графит. Это достигается при проведении операции отжига. При возрастании температуры он распадается на две составляющие: феррит и графит.

В зависимости от требуемых свойств в чугуне стараются сохранить требуемое количество цементита. Особенно это касается так называемого свободной фракции этого соединения. Для снижения его концентрации применяют различные способы химической и термической обработки. Для решения этой задачи применяют раствор азотной кислоты в чистом спирте. Структурно свободный цементит выпадает в осадок в результате кипячения чугунной болванки в этом растворе. Кроме этого применяют три вида обработки: отжиг, нормализацию и закалку.

Техническое железо содержит третичный цементит в сочетании с ферритом. Он проявляется по границе феррита при содержании углерода от 0,01% до 0,025%. Для повышения качества стали стараются снизить содержание свободного цементита. Особенно его концентрация наблюдается в мягких марках стали. Большое влияние на качество штамповки оказывает содержание этой смеси и перлита в единице объёма. Излишнее присутствие третичного цементита, особенно в форме продолжительной цепочки или сетки приводит к образованию разрывов во время штамповки. Поэтому для получения хорошей ковочной стали стараются снизить количество третичного цементита. Структура таких образований не должна превышать второго балла по установленной шкале. Получаемая твёрдость не должна превышать HB 50 единиц.

Диаграмма состояния

ЛинияABCD является ликвидусом системы, линияAHJECF — солидусом.

Так как железо, кроме того, что образует с углеродом химическое соединение Fe3C, имеет две аллотропические формы α и γ, то в системе существуют следующие фазы:

жидкость

(жидкий раствор углерода в железе), существующая выше линии ликвидус, обозначаемая везде буквойL;цементит

Fe3C — линияDFKL, обозначаемая в дальнейшем химической формулой или буквой Ц;

феррит

— структурная составляющая, представляющая собой α-железо, которое в незначительном количестве растворяет углерод; обозначается буквой Ф, α или α-Fe. Область феррита в системе железо — углерод расположена левее линииGPQ иAHN;аустенит

— структура, представляющая собой твердый раствор углерода в γ-железе. Область аустенита на диаграмме —NJESG. Обозначается аустенитА, или γ-Fe.

Три горизонтальные линии на диаграмме (HJB,ECF

иPSK) указывают на протекание трех нонвариантных реакций.

При 1499 °С (линия HJB)

протекает перитектическая реакция:

В результате перитектической реакции образуется аустенит. Реакция эта наблюдается только у сплавов, содержащих углерода от 0,1 до 0,5%. При 1147 °С (горизонтальECF)

протекает эвтектическая реакция:

В результате этой реакции образуется эвтектическая смесь. Эвтектическая смесь аустенита и цементита называетсяледебуритом (немецкий ученый Ледебур)

Реакция эта происходит у всех сплавов системы, содержащих углерода более 2,14 %.

При 727 °С (горизонталь PSK)

протекает эвтектоидная реакция

Продуктом превращения является эктектоидная смесь. Эвтектоидная смесь феррита и цементита называется перлитом,

имеет вид перламутра, почему эта структура и получила такое название.

Различают три группы сталей: эвтектоидные, содержащие около 0,8%С, структура которых состоит только из перлита; доэвтектоидные, содержащие меньше 0,8 % С. структура котопых состоит из феррита и перлита, и заэвтектоидные, содержащие от 0,8 до 2,14 %С, структура которых состоит из перлита и цементита.

Сплавы железа с углеродом

Железоуглеродистые сплавы могут содержать следующие структурные компоненты:

Феррит (F) представляет собой твердый раствор, содержащий углерод и другие элементы в iron. It имеет объемно-центрированную кубическую решетку. Растворимость углерода в феррите очень мала, до 0,005% при комнатной температуре. При 727°C, самая высокая растворимость 0,02% феррита очень пластична, мягка и обрабатывается путем приложения давления в холодных условиях.

Аустенит (а) представляет собой твердый раствор углерода и других элементов G-iron. It присутствует только при высоких температурах. максимальная растворимость углерода в г-железе составляет 1147% при температуре 2,14°С и 727 ° с при 0,8%.Эта температура является нижним пределом присутствия аустенита в железоуглеродистом сплаве. Аустенит очень пластичен, но тверже феррита.

Прочие карбиды железа

Есть и другие формы метастабильный карбиды железа, которые были обнаружены в закаленной стали и в промышленных Процесс Фишера-Тропша. К ним относятся эпсилон (ε) карбид, шестиугольный плотно упакованный Fe2-3C, выделяется в углеродистых сталях с содержанием углерода> 0,2%, отпущенных при 100–200 ° C. Нестехиометрический ε-карбид растворяется при температуре выше ~ 200 ° C, где начинают образовываться карбиды Хегга и цементит. Карбид Hägg, моноклинический Fe5C2, выпадает в затвердевшие инструментальные стали отпущен при 200–300 ° C. Он также был найден в природе как минерал Эдскоттит в Метеорит Веддерберна Определение характеристик различных карбидов железа – совсем нетривиальная задача, и часто дифракция рентгеновских лучей дополняется Мессбауэровская спектроскопия.

Цементит неустойчивое соединение

При содержании углерода 0,8% и температуре 727°с Весь аустенит разлагается и превращается в механическую смесь феррита и цементит-перлита. Сталь, содержащая 0,8% углерода, называется эвтектоидной Стали, содержащей 0.02-0.8% углерода называется по-эвтектоида и 0,8-2.14% углерода-по-эвтектоида.

При температуре, соответствующей линии PSK, аустенит, оставшийся в сплаве системы, разлагается с образованием перлита, механической смеси феррита и цементита. Линия PSK называется линией преобразования перлита.

При температуре, соответствующей линии SE, аустенит насыщается углеродом, а при понижении температуры выделяется избыточный углерод (вторичный) в виде цементита.

Вертикальный DFKL означает, что химический состав цементита не изменяется. Изменяются только форма и размер кристаллов, что значительно влияет на свойства сплава. Наиболее крупные кристаллы цементита образуются при их выделении из жидкости в процессе первичной кристаллизации.Белый чугун с 4,3% углерода, называют эвтектическим. Белый чугун с содержанием углерода 2,14-4,3% называют перегретым, а 4,3-6,67% — перегретым.

Выводы

Достичь абсолютного равновесия, как физического, так и химического, невозможно, кроме как в специальных лабораторных условиях.

На практике равновесие может быть приближено к абсолютному, но при определенных условиях: достаточно медленного повышения или понижения температуры сплава, который будет длительно выдерживаться по времени.

Источники

  • https://FB.ru/article/340918/diagramma-jeleza-ugleroda-diagramma-sostoyaniya-sistemyi-jelezo-uglerod
  • https://PokVorota3.ru/prokat/zhelezo-uglerod-2.html
  • https://intehstroy-spb.ru/spravochnik/diagramma-sostoyaniya-zhelezo-uglerod-2.html
  • https://NiceSpb.ru/materialy/diagramma-zhelezo.html
  • https://pressadv.ru/stali/zhelezo-uglerod.html
  • https://wiki2.org/ru/%D0%94%D0%B8%D0%B0%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0_%D1%81%D0%BE%D1%81%D1%82%D0%BE%D1%8F%D0%BD%D0%B8%D1%8F_%D1%81%D0%BF%D0%BB%D0%B0%D0%B2%D0%BE%D0%B2_%D0%B6%D0%B5%D0%BB%D0%B5%D0%B7%D0%BE-%D1%83%D0%B3%D0%BB%D0%B5%D1%80%D0%BE%D0%B4
  • https://generator98.ru/raboty-so-stalyu/tablica-zhelezo-uglerod.html

Выводы

Достичь абсолютного равновесия, как физического, так и химического, невозможно, кроме как в специальных лабораторных условиях.

На практике равновесие может быть приближено к абсолютному, но при определенных условиях: достаточно медленного повышения или понижения температуры сплава, который будет длительно выдерживаться по времени.

Источники

  • https://FB.ru/article/340918/diagramma-jeleza-ugleroda-diagramma-sostoyaniya-sistemyi-jelezo-uglerod
  • https://PokVorota3.ru/prokat/zhelezo-uglerod-2.html
  • https://intehstroy-spb.ru/spravochnik/diagramma-sostoyaniya-zhelezo-uglerod-2.html
  • https://NiceSpb.ru/materialy/diagramma-zhelezo.html
  • https://pressadv.ru/stali/zhelezo-uglerod.html
  • https://wiki2.org/ru/%D0%94%D0%B8%D0%B0%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0_%D1%81%D0%BE%D1%81%D1%82%D0%BE%D1%8F%D0%BD%D0%B8%D1%8F_%D1%81%D0%BF%D0%BB%D0%B0%D0%B2%D0%BE%D0%B2_%D0%B6%D0%B5%D0%BB%D0%B5%D0%B7%D0%BE-%D1%83%D0%B3%D0%BB%D0%B5%D1%80%D0%BE%D0%B4
  • https://generator98.ru/raboty-so-stalyu/tablica-zhelezo-uglerod.html
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
