Бериллиевая бронза

Нефтегазовая отрасль

И здесь задействована бериллиевая бронза. Характеристики данного сплава позволяют использовать его в производстве оборудования, предназначенного для бурения и нефтедобычи. Из него делают:

  • Скользящие опоры нефтяных насосов.
  • Резьбовые соединения колонн бурильных труб.
  • Безискровые вспомогательные инструменты.
  • Трубы.
  • Детали насосов.
  • Опоры буровых долот.

Особо ценится этот материал за высокую упругость. Если ударить по изготовленным из него деталям, то искра не возникнет

Это очень важно на столь опасных производствах, особенно при добыче и последующей транспортировке углеводородов. А чем является нефть? Ископаемым топливом, горючей жидкостью, состоящей из сложной смеси углеводородов и других химических соединений

2 Теплопроводность и другие свойства бронз

Итак, не только цвет меняется из-за добавок. В случае с оловянными бронзами технические характеристики напрямую зависят от весового содержания главного и дополнительных легирующих элементов. Так, например, при 5% Sn пластичность сплава начинает падать, а если количество олова достигнет 20%, то резко ухудшаются и механические свойства материала, и он становится более хрупким, снижается твердость. Вообще, бронзы, в состав которых входит более 6 весовых процентов Sn, используются в литейном производстве, для ковочных же и прокатных работ они непригодны.

Если же добавить в сплав до 10% по весу цинка, то он практически не произведет никакого влияния на механические свойства оловянной бронзы, только лишь несколько удешевит ее. Чтобы улучшить обрабатываемость материала в него вводят до 5% свинца, благодаря включениям которого облегчается стружколомание. Ну а фосфор выступает в качестве раскислителя, и если в сплаве содержится более одного процента этого элемента, то такие бронзы часто называют фосфористыми.

Сравнивая оловосодержащие бронзы со сплавами, в состав которых не входит Sn, то первые значительно выигрывают по величине усадки, она у них минимальная, зато вторые имеют иные преимущества. Так, механические свойства алюминиевой бронзы значительно превосходят характеристики оловянной, кроме того, она имеет еще и большую химическую стойкость. Кремнецинковая же более жидкотекучая, а бериллиевая наделена высокими показателями упругости, на таком же уровне находится и ее твердость.

Для сфер, где применяются бронзы, особенно важна теплопроводность. Мы привыкли, что этот показатель для металлов довольно высокий. Но особенность всех сплавов в том, что, как правило, теплопроводность при введении добавок падает. Не стала исключением и обсуждаемая нами разновидность сплавов. Всем хорошо известно, насколько высока теплопроводность чистой меди, часто это даже становится причиной ограничений в ее использовании. А вот для бронз все совсем по-другому, это качество проявляет себя значительно меньше. Даже по сравнению с похожим сплавом латунью теплопроводность бронзы в большинстве случаев заметно ниже. Исключением являются лишь низколегированные сплавы меди, естественно, они приближаются по этому показателю к чистому металлу.

Использование в приборостроении

Оно является наиболее распространенным. Бериллиевая бронза применяется при производстве электронных, а также электрических деталей. В первую очередь это пружинные контакты, соединители, переключатели.

Также без нее не обходится производство оптиковолоконного телекоммуникационного оборудования. К данной категории относятся:

  • Оптические передатчики.
  • Предусилители.
  • Микросхемы синхронизации и восстановления данных.
  • Блоки преобразования последовательного кода в параллельный.
  • Кабели.
  • Параллельно-последовательные преобразователи.
  • Лазерные формирователи.

Также бериллиевую бронзу используют для производства гнездовых разъемов для соединения интегральных систем с печатной платой.

И, поскольку с развитием технологий усложняется компьютерная и мобильная техника, электронные детали все миниатюризируются. Спрос на бронзо-бериллиевые сплавы повышается, поскольку именно они являются идеальным материалом для изготовления мелких, легких и надежных деталей. Во многих современных смартфонах, коммуникаторах, ноутбуках и планшетах они уже используются.

А компьютерные соединители, переключатели, пружины и прочие детали уже давно из них изготавливают. Оценочно в 1999 году в каждом ПК содержалось как минимум 2 грамма бериллия в составе бронз.

Область применения

Бронзовые сплавы, благодаря разнообразию своих свойств, находят самое разное применение.

  • Самое известное – материал для скульптур и множества декоративных предметов: статуэток, пепельниц, светильников, решеток, украшения перил и прочего. Литьевая бронза позволяет получить самые сложные отливки, передающие буквально поры кожи.
  • В ювелирном деле материал применяется заметно реже, хотя раньше составлял едва ли не основу женских украшений.
  • Бронзовая фурнитура – накладные петли, замки, ручки, краны, смесители и даже сантехника. Сплав обеспечивает не только исключительную долговечность и стойкость к коррозии предметов, но и позволяет превратить их в изящнейший элемент декора.
  • Из литейной бронзы разного состава получают множество деталей – шестерни, втулки, уплотнители, части аппаратуры, предназначенные работать под водой.
  • Деформируемые бронзы находят применение в высокоточной технике.
  • Другие виды сплавов используются в тех областях, где привычная оловянная бронза не применяется. Так, например, бериллиевая бронза обладает куда более высокой тепло- и электропроводностью, а потому активно используется в электротехнике.

Сплав превосходно показывает себя в условиях переменных динамических нагрузок. Поэтому из бериллиевой бронзы изготавливают детали навигационных самолетных приборов, схем автомобилей и прочее.

Еще одно всем известное применение – фитинги самого разного рода. Для более активного использования в водоснабжении бронза является чересчур дорогостоящим материалом, однако наиболее ответственные узлы, а также многочисленные крепления изготавливают из медного сплава, поскольку он отличается чрезвычайной стойкостью к коррозии и подавляет активность бактерий.

Бронзы – самый старинный и известный сплав в истории человечества. Разнообразие его состава и свойств обеспечивает ему и сегодня самое широкое распространение.

О том, как отчистить изделия из бронзы, расскажет данный видеосюжет:

Промышленность

Как уже упоминалось, из-за низкой способности к усадке, оловянная бронза широко используется для изготовления пружин, подшипников, прижимных контактов.

Алюминиевая бронза дешевле, чем оловянная, но именно первый сплав имеет отличные антикоррозийные качества. Это делает его востребованным в изготовлении аппаратуры химического назначения и той, что часто контактирует с солёной морской водой.

Сплавы, имеющие высокую пластичность и упругость используются в производстве автомобильных прокладок, составляющих измерительных приборов, шестерен.

Материалы, невосприимчивые к возникновению коррозии и имеющие хорошую электропроводность, успешно применяют в электротехнической отрасли. К примеру, из бериллиевой бронзы изготавливают детали, пружинные контакты и интегральные схемы для мобильных телефонов, смартфонов и других гаджетов. По этой же причине металл используют в производстве фитинга для монтажа трубопроводов: краны, клапаны, тройники, переходники.

Черные металлы и вещества

  • Вспомогательные вещества
  • Железо
  • Чугун

Бытовое назначение

Долговечность, твёрдость, прочность, стойкость к неблагоприятным условиям и воздействиям окружающей среды делают бронзу востребованной для изготовления уличных декоративных элементов. Встретить изделия из сплава можно практически на любой улице: фонари, скамейки, беседки, скульптуры и статуи.

Популяризация бронзовой кухонной посуды наблюдалась ещё в начале Бронзового века, присутствует эта традиция и сегодня.

1 Сплав бериллия с медью – что он собой представляет?

Бериллиевая бронза – это дисперсионно-упрочняемый сплав системы “медь–бериллий” (Cu–Be) с содержанием бериллия от 1,6 до 3 процентов. Также к таким бронзам причисляют системы “медь–бериллий–кобальт” (сокращенно – МКБ) и “медь–бериллий–никель” (МНБ). МКБ и МНБ могут содержать не более 0,8 процентов бериллия.

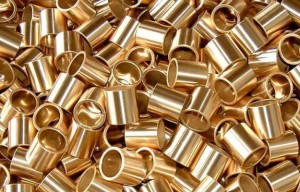

Фото бериллиевой бронзы

Особенность бериллийсодержащих бронз заключается в том, что с изменением температуры растворимость легирующих элементов, имеющихся в них, также изменяется. В твердом растворе при закалке из однофазной зоны отмечается образование повышенного числа атомов легирующей добавки (если сравнивать их количество при состоянии равновесия конкретной системы). Получающийся в результате этого процесса твердый пересыщенный раствор с точки зрения термодинамики является неустойчивым.

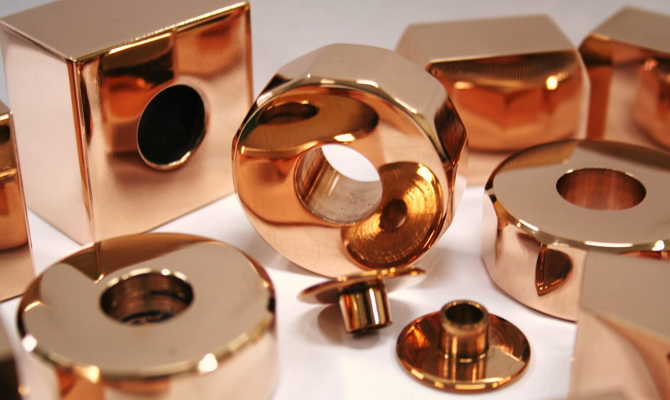

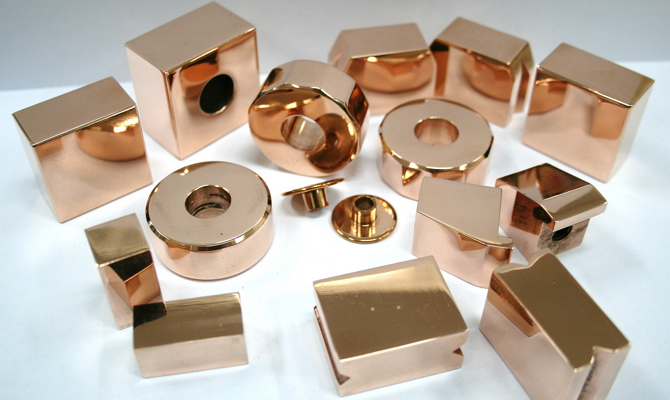

На фото – бериллийсодержащие бронзы

При малейшем изменении условий он распадается. С увеличением температуры процесс распада становится более интенсивным, с уменьшением – замедляется. Упрочняющий эффект зависит от величины дисперсности выделений, которые формируются при распаде указанного раствора.

Нефтегазовая отрасль

И здесь задействована бериллиевая бронза. Характеристики данного сплава позволяют использовать его в производстве оборудования, предназначенного для бурения и нефтедобычи. Из него делают:

  • Скользящие опоры нефтяных насосов.
  • Резьбовые соединения колонн бурильных труб.
  • Безискровые вспомогательные инструменты.
  • Трубы.
  • Детали насосов.
  • Опоры буровых долот.

Особо ценится этот материал за высокую упругость. Если ударить по изготовленным из него деталям, то искра не возникнет

Это очень важно на столь опасных производствах, особенно при добыче и последующей транспортировке углеводородов. А чем является нефть? Ископаемым топливом, горючей жидкостью, состоящей из сложной смеси углеводородов и других химических соединений

Общие сведения о металле

В состав сплава рандоль входит медь и бериллий, это основные компоненты, которые определяют состав бронзы называемою рандоль. Металл имеет и другое, не столь благозвучное название – «цыганское золото». Как известно цыгане – кочевой народ, и кузнечное дело у них имеет особый почет, и не только потому, что нужно подковывать лошадей. Кузнецы цыган отлично справляются со всем циклом металлургии – от добычи руды до изготовления конечного продукта. Так что из меди и бериллия создать сплав по своим внешним признакам похожий на золото для них не проблема. Вот поэтому, рандоль и получил столь нелестное прозвище.

Но не только в бижутерии и ювелирном деле применяется сплав. Ввиду высоких механических качеств металл активно используется в промышленности и технике. Высокая прочность на разрыв, сделало металл важнейшим компонентом в изготовлении самолетов и кораблей. Кстати, этот показатель у рандоли выше чем у высоколегированных сталей, хотя в производстве он обходится дешевле. Еще одним уникальным свойством является постепенный набор прочности. В то время как большинство сталей и сплавов со временем стареют, утрачивают свои свойства, у рандоль наоборот, только приобретает прочность. Со временем бериллиевая бронза только укрепляет свои характеристики. Это одно из ключевых качеств использования сплава в конструкции авиационных шасси, отдельных несущих элементов планера самолета. В среднем в каждом лайнере насчитывается до тысячи деталей, изготовленных из металла.


Как выглядит рандоль

Незаменим сплав и в автомобилестроении. Детали двигателя, отдельные узлы гидравлической системы, тормозная система автомобиля не обходятся без металла, который выдерживает почти в три раза большие нагрузки чем сталь.

Не обходятся без сплава и высокотехнологичные отрасли хозяйства такие как атомная энергетика – самое простое, и одновременно ответственное назначение металла ручной инструмент

Рандоль не магнитится и не искрит, что очень важно при работе во взрывоопасной среде

Свойства БрБ2

Рассмотрим свойства бериллиевой бронзы марки БрБ2 — химические, технологические, механические, физические.

Химический состав БрБ2

Химсостав сплава БрБ2 по ГОСТ 18175 — 78

FeSiNiAlCuPbBeПримесей
до 0.15до 0.150.2 — 0.5до 0.1596.9 — 98до 0.0051.8 — 2.1всего 0.5

Примечание: Cu

— основа; процентное содержаниеCu дано приблизительно Литейно-технологические свойства бронзы БрБ2

Температура плавления БрБ2955 °C
Температура горячей обработки БрБ2:750 — 800 °C
Температура отжига БрБ2:530 — 650 °C

Механические свойства БрБ2

СортаментПредел кратковременной прочностиПредел пропорциональности (предел текучести дляостаточной деформации) sTОтносительное удлинение при разрыве d5
МПаМПа%
Проволока мягк., ГОСТ15834 — 77343-68615-60
Проволока тверд.,ГОСТ 15834 — 77735-1372
Полоса мягк., ГОСТ1789-70390-59020-30
Полоса твердая, ГОСТ1789-70590-9302.5
Сплав мягкий , ГОСТ1789-70400-600196-34440-50
Сплав твердый, ГОСТ1789-70600-950588-9302-4

Твердость прутков из БрБ2 прописана в ГОСТ 15835-2013 (взамен ГОСТ 15835-70) Твердость БрБ2

Твердость БрБ2, Пруток мягкий ГОСТ 15835-2013HB 10 -1= 100 — 150 МПа
Твердость БрБ2, Пруток твердый ГОСТ 15835-2013HB 10 -1= 150 МПа

HB — Твердость по Бринеллю бериллиевой бронзы Физические свойства БрБ2 (бронзы бериллиевой)

Температура TМодуль упругости первого рода E 10-5Коэффициент температурного (линейного) расширения a10 6Теплоемкость lПлотностьУдельная теплоемкость CУдельное электросопротивление R 109
ГрадМПа1/ГрадВт/(м·град)кг/м3Дж/(кг·град)Ом·м
201.3184820070
10016.6419

Аналоги БрБ2

СШАГерманияЯпония
DIN,WNrJIS

Это интересно: Как и чем почистить изделия из бронзы в домашних условиях

Основные характеристики

Характеристики и свойства бронзового сплава зависят от 2-х основных факторов – состава и структуры. Как указывалось выше, химический состав рассматриваемого материала разрабатывается для того, чтобы сплав получил определенные механические свойства и эксплуатационные характеристики. Самыми важными из них можно назвать твердость, прочность и пластичность сплава. Корректировать и перестраивать первые 2 параметра возможно за счет изменения соотношения олова в составе. Так, его доля в содержании основного материала связана со степенью твердости и пластичностью.

На показатели твердости и прочности бронзы самое большое влияние оказывает количество бериллия в составе. Определенные марки сплава, в которых предусмотрен названный элемент, могут быть более прочными, нежели нержавеющая сталь. Чтобы добавить пластичности, бериллиевый сплав предварительно проходит этап закалки. При этом важную роль играют не количественные значения вносимых веществ, а степень выраженности свойств, которые запланировано получить в итоге.

Структура бронзового сплава отвечает за вмещаемую способность материи в отношении разных элементов

Данную особенность можно рассмотреть подробнее на примере важного компонента – олова. К примеру, 1-фазная структура имеет не более 6-8% названного элемента. Если превысить его показатели количеством предела растворимости (достигает 15%), то сможет сформироваться 2-я фаза твердого раствора

Если превысить его показатели количеством предела растворимости (достигает 15%), то сможет сформироваться 2-я фаза твердого раствора.

Однофазное сырье характеризуется более высокими показателями пластичности. Двухфазный бронзовый сплав оказывается более жестким, но при этом и более хрупким. Указанные технические характеристики сказываются на дальнейшем применении рассмотренных материалов: так, сырье первого типа больше подойдет для ковки, а двухфазные варианты станут лучшим решением для дальнейшего литья.

Каждый из видов бронзового сплава имеет свои отличительные особенности. Ознакомимся с ними на примере литьевого оловянного материала.

  1. Степень плотности сплава зависит от процентного содержания олова – при его доле в 8-4% она будет составлять от 8,6 до 9,1 кг/куб. см.
  2. Температура плавления будет находиться в зависимости от состава сплава и может составить от 880-1060 градусов Цельсия.
  3. Уровень теплопроводности рассматриваемого материала может достигать 0,098-0,2 кал/см, что является скромным показателем.
  4. Электропроводность достигает 0,087-0,176 мкОм*м. Данный показатель также является небольшим.
  5. Степень интенсивности коррозии в условиях морской воды равна 0,04 мм/год. Если же сплав находится в обстановке открытого воздуха, то данное значение будет другим и составит 0,002 мм/год.

Свойства системы «медь – бериллий»

Наиболее распространенной маркой бериллиевых сплавов является бронза БрБ2. Сплав данной марки относится к категории высоколегированной бронзы, что обусловлено достаточно высоким содержанием в ней основного легирующего элемента (около 2%). К низколегированным бериллиевым бронзам относятся сплавы групп МНБ и МКБ, в которых бериллия содержится не более 0.8%. Есть еще более высоколегированная бериллиевая бронза (БрВ2,5), легирующего элемента в которой содержится около 2,5%.

Бронза бериллиевая высоколегированная (БрБ2)

Сплавы, основу которых составляют бериллий и медь, отличаются следующими характеристиками:

  • исключительная электро- и теплопроводность, сопоставимые с аналогичными характеристиками чистой меди;
  • повышенная износостойкость, способность противостоять ползучести и усталости;
  • высокий предел упругости;
  • при ударах бериллиевые бронзы не выделяют искр;
  • исключительно высокая устойчивость к коррозии, твердость и показатель временного сопротивления.

Свойства, которыми обладают бериллиевые сплавы, можно еще более улучшить, если подвергнуть их термической обработке: закалке и искусственному старению. Можно придать им максимальную пластичность и способность к легкому деформированию, если подвергнуть закалке при температуре порядка 775 градусов.

В обычном состоянии бронза бериллиевой группы обладает временным сопротивлением, равным 450 МПа. При пластическом деформировании деталей из бериллиевой бронзы эта характеристика улучшается на 40%. Временное сопротивление и другие механические характеристики сплавов этой группы можно улучшить в разы, если подвергнуть их искусственному старению, выполняемом сразу после закалки. В частности, бронза БрБ2 после осуществления такой термообработки имеет временное сопротивление, равное 1400 МПа.

Плиты бериллиевой бронзы

Отличает бронзы бериллиевой группы и такое важное качество, как теплостойкость. Эксплуатационные свойства таких сплавов не меняются, даже если их нагреть до температуры 340 градусов. А при температуре нагрева 500 градусов бронза бериллиевой группы обладает такими же свойствами, как изделия, изготовленные из алюминиевых и оловянно-фосфористых сплавов, эксплуатирующихся при температуре 20 градусов

А при температуре нагрева 500 градусов бронза бериллиевой группы обладает такими же свойствами, как изделия, изготовленные из алюминиевых и оловянно-фосфористых сплавов, эксплуатирующихся при температуре 20 градусов.

Технологические характеристики позволяют изготавливать из бериллиевых сплавов сложные отливки высокого качества, но обычно детали из них производят из заготовок, подвергнутых предварительной пластической деформации (листы и полосы, проволока, ленты и др). Широкое применение сплавов бериллиевой группы обусловлено еще и тем, что они хорошо поддаются различным видам обработки, а для соединения деталей из них можно использовать все известные способы (сварка и пайка). Между тем, на использование таких операций существуют и определенные ограничения, которые следует учитывать при их планировании.

Ограничения по способам соединения сплавов на основе бериллия и меди касаются как пайки, так и сварки. Пайку бериллиевых бронз следует выполнять сразу же, как была выполнена тщательная механическая зачистка соединяемых элементов. В качестве припоя при выполнении такой технологической операции используются сплавы на основе серебра, а в защитном флюсе, использование которого необходимо, должны в обязательном порядке содержаться фтористые соли. Высокое качество пайки деталей из данных сплавов обеспечивает технология, предполагающая выполнение соединения в вакууме и использование слоя защитного флюса.

Детали из бериллиевых бронз не соединяют при помощи электродуговой сварки, для этого успешно используют другие технологии: точечную, шовную, роликовую и сварку в среде инертных газов. Такое ограничение в применении электродуговой сварки обусловлено тем, что сплавы данной группы обладают большим температурным интервалом кристаллизации. Кроме этого, сварку бронз бериллиевой группы нельзя выполнять после термической обработки, что обусловлено их особыми механическими свойствами.

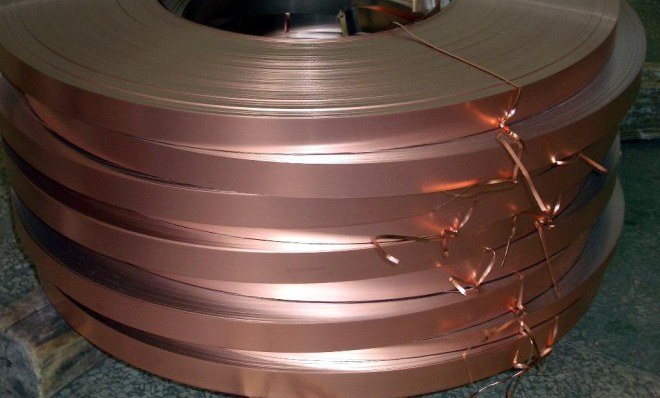

Полосы из бериллиевой бронзы

Сплав бериллия с медью – что он собой представляет?

Бериллиевая бронза – это дисперсионно-упрочняемый сплав системы «медь–бериллий» (Cu–Be) с содержанием бериллия от 1,6 до 3 процентов. Также к таким бронзам причисляют системы «медь–бериллий–кобальт» (сокращенно – МКБ) и «медь–бериллий–никель» (МНБ). МКБ и МНБ могут содержать не более 0,8 процентов бериллия.

Особенность бериллийсодержащих бронз заключается в том, что с изменением температуры растворимость легирующих элементов, имеющихся в них, также изменяется. В твердом растворе при закалке из однофазной зоны отмечается образование повышенного числа атомов легирующей добавки (если сравнивать их количество при состоянии равновесия конкретной системы). Получающийся в результате этого процесса твердый пересыщенный раствор с точки зрения термодинамики является неустойчивым.

При малейшем изменении условий он распадается. С увеличением температуры процесс распада становится более интенсивным, с уменьшением – замедляется. Упрочняющий эффект зависит от величины дисперсности выделений, которые формируются при распаде указанного раствора.

Применение

Пример не искрящего инструмента из бериллиевой бронзы. Бериллиевая бронза — это цветной сплав, используемый в пружинах, пружинной проволоке, датчиках нагрузки и других деталях, которые должны сохранять свою форму при многократных нагрузках и деформациях. Она имеет высокую электрическую проводимость, и используется в низкоточных контактах для батарей и электрических соединителей.

Не искрящаяся, но прочная и немагнитная, бериллиевая бронза отвечает требованиям директивы ATEX для зон 0, 1 и 2. Отвертки, плоскогубцы, гаечные ключи, зубила, ножи, и молотки из бериллиевой бронзы подходят для работы рядом с взрывоопасными веществами, например, на буровых вышках, угольных шахтах и зерновых элеваторах. Другой сплав, иногда используемый для производства не искрящихся инструментов — алюминиевая бронза. По сравнению со стальными инструментами инструменты из бериллиевой бронзы дороже в производстве, уступают им в прочности и долговечности, но достоинства бериллиевой бронзы в опасных средах могут перевешивать недостатки.

Бериллиевая бронза также используется для производства:

  • некоторых ударных инструментов для их последовательного тона и резонанса, особенно бубнов и треугольников;
  • криогенного оборудования, используемого при очень низких температурах, такого как рефрижераторы растворения, из-за механической прочности и относительно высокой теплопроводности данного сплава в этом диапазоне температур;
  • бронебойных пуль, хотя такое использование необычно, потому что пули из стали стоят гораздо дешевле и имеют схожие свойства;
  • набивок, используемых для создания RF-плотного (устойчивого к утечке радиочастоты), электронного уплотнения на дверях, используемых при испытании электромагнитной совместимости и безэховых камер.

Проволока из бериллиевой бронзы выпускается в нескольких формах: круглой, квадратной, плоской и фигурной, в мотках, в катушках и в прямом виде.

Облагораживание и закалка БрБ2

Путём облагораживания изделия из БрБ2 получаются более твёрдыми и более пластичными. Соответственно выпускаются полуфабрикаты в мягком (М) и твёрдом (Т) состоянии. В ходе процедуры закалки металл нагревают до некоторой температуры, после чего остужают в воде. В результате пластичные свойства металла повышаются и его применяют для изготовления деталей путём прокатки, ковки, вытяжки и гибки в холодном состоянии. Также выпускаются полуфабрикаты из БрБ2 с закалкой и холодной деформацией. БрБ2 закаливают при температуре 750-790 °C, после чего сплав отпускают при температуре в пределах 300-350 °C. После холодной деформации механические качества твёрдости, прочности и текучести улучшаются. БрБ2 Т выделяется среди прочих бронз самым высоким показателем прочности на растяжение. Медно-бериллиевый сплав БрБ2, подвергаемый термическому закаливанию, становится более прочным, упругим и пластичным. Первоначально его приводят в мягкое состояние, нагревая до 760-780°С, а затем подвергают старению в воде при температуре 310-330°С в течение 3 часов. При нагревании и последующем охлаждении сплава до комнатной температуры бериллий растворяется в меди с образованием насыщенного твердого раствора. Последующая закалка приводит к его осаждению, в результате чего бронза БрБ2 приобретает высокую твердость до 350 — 400 НВ.
