Волновой редуктор: принцип работы, устройство, назначение

Система смазки редуктора

Каждый такой агрегат автомобиля имеет систему смазки. Масло под давлением подает на подшипники и цепной механизм. Помимо своей прямой обязанности система смазки охлаждает и выносит лишние элементы износа из корпуса редуктора, которые смогут привести в негодность цепные шестеренки. Эти элементы выходят из системы с маслом и задерживаются фильтром.

Чтобы масло не смогло вытекать из корпуса редуктора, требуются специальные сальники. Специальные сальники в автомобиле есть не только в этой системе. Эти сальники есть везде, где требуется герметичность. Для того, чтобы сальники создавали герметичность, сальники нужно правильно установить. Замена сальников является такой же сложной процедурой, как и ремонт редуктора. Первой причиной того, что требуется заменить сальники, является след масла на корпусе.

Виды мотор-редукторов

Сегодня разработано много вариантов мотор-редукторов, различающихся типом мотора, принципом построения механической части и общей геометрией. Фактически все допустимые конфигурации присутствуют в каталогах изготовителей.

По виду механического зацепления разделяют цилиндрические, конусообразные, червячные и планетарные модели. По обоюдному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обыкновенного размера и мини мотор-редукторы. По типу присоединения к процессу, можно встретить варианты с одно- и двухсторонним валом, а еще с пустотелым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, применяющие традиционные цилиндрические редукторы приобрели огромное распространение, за счёт простоты, надежности и многофункциональности механической части устройства. Их применение возможно в большом спектре оборудования. В зависимости от всей конструкции, цилиндрические мотор-редукторы делаются с соосными или параллельными валами. Кол-во ступенек может изменяться от одной до 6-ти.

По методу расположения шестерен и общей компоновке выделяют вертикальные и горизонтальные модели. Данные устройства отличаются большим коэффициентом полезного действия, долговечностью и практически небольшой стоимостью. В отличии от многих иных вариантов, цилиндрические редукторы как правило не допускают произвольного расположения в пространстве, что существенно уменьшает их область использования.

Конусообразные мотор-редукторы

Устройства, собранные на основе конусообразных шестерен, дают возможность построить угловой конусообразный мотор-редуктор. Его основной особенностью будет перпендикулярное расположение входного и выходного валов. Это ориентирует их на применение в устройствах, требующих смены направления осей. Также конусообразные модели выгодно ставить в конструкциях, предъявляющих ограничение по одному из больших размеров устройства. Редукторы этого типа отличительны более большой ценой, в виду существенной трудности изготовления некоторых деталей. Передаточное отношение конусообразных моделей в большинстве случаев невелико. Для его увеличения, конусообразную и цилиндрическую передачи часто сочетают, результатом чего становится коническо-цилиндрический мотор-редуктор.

Червячные модели

Сегодня, большую популярность получили червячные одноступенчатые мотор-редукторы. В качестве механической передачи в них применяется червячная пара. Она обеспечивает высокое передаточное отношение при сравнительно малых габаритах. Из-за этого стоимость червячных моделей ниже заменителей с иной конструкцией. Среди остальных особенностей необходимо отметить перпендикулярное расположение валов и самостоятельное затормаживание механизма при отсутствии внешнего поступления энергии.

В отличии от цилиндрических и конусообразных моделей, приложение усилия к выходному валу не приводит к проворачиванию механизма. Из-за этого такие редукторы нередко применяют в ответственных решениях и подъемно-транспортных устройствах. Червячные редукторы как правило не требовательны к положению установки. Благодаря герметичному корпусу их можно располагать произвольным образом, благодаря чему данные модели широко используются для модернизации привода станков, промышленных линий и прочих механизмов. Из минусов червячных моделей в большинстве случаев выделяют маленькой КПД и очень высокое тепловыделение.

Планетарные и волновые мотор-редукторы

Благодаря компактности и высоким рабочим моментам, планетарные мотор-редукторы нашли большое применение в маленьких устройствах привода. Высокое передаточное отношение и способность работать с чрезмерными нагрузками, ориентирует их на применение одновременно с серводвигателями промышленных роботов и прочих автоматизированных устройств. Встречаются планетарные модели и общепромышленного использования. Благодаря конструкционным особенностям зубчатой передачи, эти модели мотор-редукторов делаются с соосными валами. Это дает возможность их применять для привода фактически любых механизмов.

Будущим развитием планетарных передач стали волновые редукторы. Они предоставляют большое передаточное отношение, мягкий ход и большую точность позиционирования выходного вала. Из-за этого подобные модели стали основой построения промышленных роботов. Вместе с высокими свойствами, такие типы передач отличительны большими требованиями к изготовлению, а, поэтому, и большой ценой, что значительно сдерживает распространение таких моделей.

Применение

Сегодня электродвигатель с планетарным редуктором получили весьма широкое распространение, могут применяться в самых различных случаях. Область применения во многом зависит от конструктивных особенностей устройства и его характеристик. Выделяют следующие варианты исполнения:

  1. Цилиндрические. Это связано с тем, что конструктивные особенности позволяют обеспечить КПД около 95%. Назначение редуктора с планетарной передачей заключается в передаче достаточно большого усилия между параллельными и соосным валами. Передача вращения осуществляется за счет прямозубых, косозубых и шевронных колес. Коэффициент может варьировать в пределе от 1,5 до 600. Достоинством подобного варианта исполнения можно также назвать компактные размеры, а также высокую степень защиты от воздействия окружающей среды.
  2. Конические сегодня также встречаются довольно часто. Конструктивной особенностью можно назвать то, что шестерни имеют коническую форму. За счет подобной формы обеспечивается плавность сцепки, а также высокую степень устойчивости к нагрузкам. В алы в данном случае могут располагаться вертикально или горизонтально.
  3. Могут применяться и волновые устройства. Они характеризуются тем, что имеют гибкое промежуточное число. Основными конструктивными элементами можно назвать эксцентрики и кулачки, которые обеспечивают растяжение гибкого колеса. Подобный вариант исполнения характеризуется высоким передаточным числом, плавностью хода и повышенной степенью герметичности. Выделяют несколько различных разновидностей этого механизма, к примеру, могут применяться различные типы подшипников.

Несмотря на достаточно сложную конструкцию, она получила весьма широкое распространение. Примером можно назвать машиностроительную область, станкостроение и производство различных механизмов. Примером можно назвать автомобильную коробку передач, которая предназначена для передачи вращения и изменения предаваемого усилия или скорости.

Наиболее важными параметрами выбора можно назвать следующие показатели:

Тип передачи, которая применяется для передачи вращения.
Максимально допустимая осевая и консольная нагрузка. На момент эксплуатации редуктора нагрузка, возникающая на момент работы распределяется самым различным образом.
Имеет значение и размер редуктора. Слишком большой показатель определяет отсутствие возможности установки в тех или иных условиях

Однако, нужно уделить внимание тому моменту, что увеличение мощности достигается исключительно за счет увеличения размеров устройства. Поэтому приходится подбирать более оптимальный вариант исполнения.
Диапазон температур, при которых механизм может применяться

Тип применяемого материала при изготовлении корпуса и основных элементов определяет то, в каких условиях устройство может эксплуатироваться. Слишком высокая температура становится причиной повышения пластичности и снижения твердости поверхности, за счет чего есть вероятность деформации и износа изделия. Для обеспечения охлаждения проводится добавление масла. Не все варианты исполнения могут применяться для длительной работы, некоторые могут эксплуатироваться только периодически.
Популярность производителя также имеет значение. Некоторые заводы характеризуются тем, что производят качественные и долговечные механизмы.

Все наиболее важные параметры указываются в инструкции по эксплуатации, что существенно упрощает процесс выбора подходящего варианта исполнения.

Газовые

Эти агрегаты являются устройствами, которые способны понижать давление на выходе из какой-либо емкости (например, в баллоне).

Существуют следующие виды газовых редукторов:

  • Кислородные, применяющиеся на многих машиностроительных предприятиях. С помощью таких редукторов можно выполнять любые автогенные работы. Например, сваривать или паять детали.
  • Ацетиленовые, которые часто применяются в коммунальном хозяйстве для резки трубопроводов.
  • Воздушные редукторы. Такие агрегаты используют многие предприятия. С их помощью можно непрерывно поддерживать необходимое давление воздуха в сетях и коммуникациях. Кроме того, подобные виды редукторов используют в дайвинге как устройства, которые способны снижать давление дыхательной смеси.
  • Пропановые, использующиеся в металлургии. Они помогают рабочим проводить различные автогенные работы, наподобие резки или пайки. Кроме того, эти редукторы можно встретить и в быту. Ярким примером являются плиты, в которых встроены подобные регуляторы давления газа.

Сообщений 1 страница 21 из 21

Поделиться105-05-2016 23:22:08

Никто не пытался сделать самостоятельно сей девайс? В принципе ничего сложного. Ссылка Ссылка Мои изыскания на эту тему, но что-то не сходиться.

Отредактировано JIEXA (05-05-2016 23:37:34)

Поделиться206-05-2016 10:27:58

«Гипоциклоида» никоим боком к «волновым» редукторам не относится. Для изготовления гипоциклоиды много навыков не надо — нужен точный станок и много-много смазки И да — а что за формат файла?

Поделиться306-05-2016 11:38:48

«Гипоциклоида» никоим боком к «волновым» редукторам не относится

Всё, что показано на видео и есть, разновидности волновых редукторов

То что вы называете гипоциклоида, вы же обратили внимание на каком языке это написано., название не меняет смысла волнового принципа работы

Никто не пытался сделать самостоятельно сей девайс? В принципе ничего сложного.

Вроде бы ничего сложного, но есть большое НО, 1 как минимум 2 хороших станка (токарный и вертикальнофрезерный) 2 подбор материала (металла) и 3 минимальные инженерные навыки, для расчёта зубьев и размера экцентрика.

Отредактировано Flint2015 (06-05-2016 11:39:11)

Поделиться406-05-2016 12:33:12

название не меняет смысла волнового принципа работы.

Ок. Покажите на схеме «генератор волны»

вы же обратили внимание на каком языке это написано., название не меняет смысла волнового принципа работы. Зачем мне читать название, когда я смотрю видео? на видео — обычный гипоцклоидный редуктор

К волновым редукторам данное поделие не имеет отношения ВООБЩЕ! Оно ближе к «планетарным» редукторам с высоким коэффициентом редукции

Зачем мне читать название, когда я смотрю видео? на видео — обычный гипоцклоидный редуктор. К волновым редукторам данное поделие не имеет отношения ВООБЩЕ! Оно ближе к «планетарным» редукторам с высоким коэффициентом редукции.

Расчеты редуктора

Как и для любой другой детали, для создания редуктора необходимо проводить определенные расчеты, которые будут показывать, способно ли устройство выполнять свои функции, а также из какого материала должно выполняться устройство и т.д. Основным критерием для расчета волнового редуктора, его работоспособности, является прочность гибкого колеса. Оценить данный параметр можно при помощи сопротивления усталости зубчатого венца. Основной габаритный размер передачи – это внутренний диаметр гибкого колеса. Определяется он по приближенной зависимости сопротивления усталости с учетом нормальных напряжений.

Устройство и схема редуктора заднего моста

Редуктор — это сложное техническое устройство, состоящее из взаимодействующих между собой подвижных деталей.

Редуктор располагается в заднем мосте. Поэтому сначала рассмотрим схема заднего моста в разрезе.

  • 1-подшипник дифференциала;
  • 2-сапун;
  • 3-корпус дифференциала;
  • 4-ведомая шестерня главной передачи;
  • 5-сателлит;
  • 6-полуосевая шестерня;
  • 7-болты крепления редуктора к картеру заднего моста;
  • 8-подшипники ведущей шестерни;
  • 9-манжета фланца ведущей шестерни;
  • 10-фланец;
  • 11-гайка ведущей шестерни;
  • 12-кольцо грязеотражательное;
  • 13-распорная втулка;
  • 14-регулировочная прокладка (кольцо);
  • 15-ведущая шестерня;
  • 16-ось сателлитов;
  • 17-картер редуктора;
  • 18-балка заднего моста.

В конструкцию редуктора заднего моста входят следующие основные детали:

  • ведущая шестеренка;
  • ведомая шестеренка;
  • штифт направления;
  • сальники;
  • барабан;
  • подшипники и их крепления;
  • стопорная пластина;
  • сапун;
  • хвостовик.

В состав главной передачи входят 2 шестеренки: ведущая и ведомая. Зацепление у них выполнено гипоидное, из-за чего зубья шестерни имеют хорошее скольжение.

Чтобы было понятно, что такое гипоидная, оно же — гиперболоидное, оно же — спироидное зацепление, приведу виды зацеплений зубчатых передач. Гипоидное зацепление требует высокой точности при изготовлении, но при эксплуатации оно обеспечивает бесшумность в работе по сравнению с цилиндрическим зацеплением.

От двигателя мощность сначала получает ведущая шестерня, затем — ведомая. Размеры шестеренок влияют на передаточное число и частоту вращения.

Двойная ГП, в свою очередь, бывает:

  1. двойной;
  2. разнесенной.

Двойная ГП имеет простую конструкцию. Основные детали ГП двойного типа принимают основную нагрузку и имеют большее передаточное отношение.

Что касается ГП разнесенного типа, то она имеет сложную конструкцию, по габаритным размерам меньше и эффективнее в работе. Установка разнесенного ГП позволяет повысить дорожный просвет (клиренс). Существуют также специальные проставки для клиренса, подложив которые под пружины и амортизаторы, автомобиль стает выше.

Виды одинарных передач:

  1. Цилиндрическая. Это самая простая схема передачи крутящего момента. Шестерни находятся в одной плоскости. Такое зацепление обеспечивает максимальный КПД.
  2. Гипоидная. Изготовление сложнее, конструкция имеет меньший вес и размеры, КПД — средний.
  3. Коническая. Шестерни в конической передачи располагаются перпендикулярно друг другу, из-за чего габариты такой такой
  4. Червячная. Такая передача бесшумная, работает мягко, но вырабатывает самое маленькое значение КПД.

В сложных конструкциях самый распространенный вид передачи — это гипоидная. Шестерни в нем располагаются друг к другу под некоторым углом. Из-за такого расположения контактирующих зубьев шестеренок, такой узел работает плавно, имеет меньший износ.

Рекомендации по выбору редуктора

Выбирая редуктор, нужно учитывать основы нетехнические характеристики узла и его совместимость с имеющимся оборудованием, на которое он будет установлен. Детальная техническая характеристика и кинематическая схема редуктора предоставляются каждым производителем, чтобы обеспечить потребителя нужной информацией о принципе действия механизма и его особенностях.

Во время выбора редукторов учитывается:

  • показатель мощности;
  • тип двигателя;
  • количество оборотов на выходе;
  • показатель передаточного числа;
  • способ крепления и соответствие габаритных размеров;
  • расположение ведущего и ведомого валов.

Подбор нужного редуктора сводится к математическим расчетам предполагаемой рабочей нагрузки и условий эксплуатации агрегата. Учитывая указанные в технической документации параметры, выбор осуществляется поэтапно:

  • вначале подбирается соответствующий тип передачи;
  • выбирается нужный размер устройства;
  • рассчитываются консольные и осевые нагрузки на валы;
  • просчитывается допустимый температурный режим.

Чтобы не выполнять математические расчеты и исключить вероятность ошибки, можно воспользоваться помощью специалистов. Любая ошибка в вычислениях приведет неизбежному выходу из строя редуктора или работающего вместе с ним оборудования, что повлечет за собой затраты на дорогостоящий ремонт. Только детальные расчеты, соблюдение правильного поэтапного подхода к выбору агрегата поможет сохранить его работоспособность длительное время и исключить преждевременный выход из строя.

Волновой редуктор: принцип работы, устройство, применение, типы

Появление и дальнейший процесс развития волновой передачи был осуществлен в далеком 1959 году. Изобретателем, а также человеком, который запатентовал эту технологию, стал американский инженер Массер.

Волновой редуктор состоит из нескольких основных элементов:

  • Неподвижное колесо, имеющее внутренние зубья.
  • Вращающееся колесо, имеющее наружные зубья.
  • Водило.

Среди преимуществ, которые можно выделить у этого способа передачи движения, – меньшая масса и размеры устройства, более высокая точность с кинематической точки зрения, а также меньший мертвый ход.

Если есть необходимость, то использовать такой тип передачи движения можно и в герметичном пространстве, не используя при этом уплотняющие сальники. Данный показатель наиболее важен для такой техники, как авиационная, космическая, подводная.

Кроме того, волновой редуктор применяется и в некоторых машинах, использующихся в отрасли химической промышленности.

Принцип работы редуктора

С кинематической точки зрения, волновые передачи – это разновидность планетарных передач, которая имеет одно гибкое и зубачатое колесо.

Принцип работы волнового редуктора заключается в следующем. Неподвижное колесо устройства крепится в нужном корпусе, а выполняется оно в виде простого зубчатого колеса, имеющего внутреннее зацепление.

Гибкое же зубчатое колесо выполняется в форме стакана, обладающего тонкой стенкой, легко поддающейся деформации. В более толстой части этого же колеса, то есть левой, нарезают зубья, в то время как правая часть выполняется в форме вала.

Само же движение осуществляется за счет того, что происходит деформация зубчатого венца гибкого колеса.

Принцип работы устройства

Принцип работы волнового редуктора основывается на деформации гибкого элемента, которая обеспечивает движение зубчатого колеса внутри втулки. Деформация происходит под действием специального эксцентричного механизма, который растягивает гибкую деталь до образования двух точек соприкосновения внутренней шестеренки с зубцами внешней втулки.

Благодаря зацеплению зубьев между собой появляется возможность продолжить вращение внутренней части. При этом количество зубьев у гибкого элемента меньше, чем это число у неподвижного элемента.

Благодаря этому факту и получается обеспечивать требуемую плавность и точность движений.

Волновой мотор редуктор представляет собой волновую передачу, объединенную с электрическим двигателем. Они имеют очень широкую сферу применения во многих отраслях промышленности. Этим обусловлено большое количество различных вариантов исполнения. Двигатели отличаются размерами, максимально возможной нагрузкой, мощностью и коэффициентом полезного действия.

Из преимуществ силовых агрегатов данного типа можно отметить более компактные габариты, чем у других моторов при одинаковой мощности. Также они способны длительное время работать на предельных нагрузках без видимого износа основных механизмов. Волновые моторы характеризуются низким уровнем шума при работе и практически отсутствующей вибрацией.

Конструкции редукторов

В настоящее время науке известно множество разнообразных конструкций для волнового редуктора. Чаще всего предназначение всех этих устройств – это преобразование входного вращательного движения в выходное вращательное или же выходное поступательное.

Также стоит отметить, что волновую передачу можно рассматривать, как разновидность многопоточного планетарного механизма. Это вполне возможно, так как эти механизмы обладают многозонным, а если брать в расчет зубчатый механизм, то еще и многопарным контактом между выходным звеном и гибким колесом механизма.

Также можно добавить, что в зависимости от числа зон или же волн в устройстве они подразделяются на одноволновые, двухволновые и т.д.

Волновой мотор-редуктор

Описание данного типа волновой передачи можно сделать на основе мотора редуктора модели МВз2-160-5,5. Данная модель обладает сдвоенной волновой зубчатой передачей.

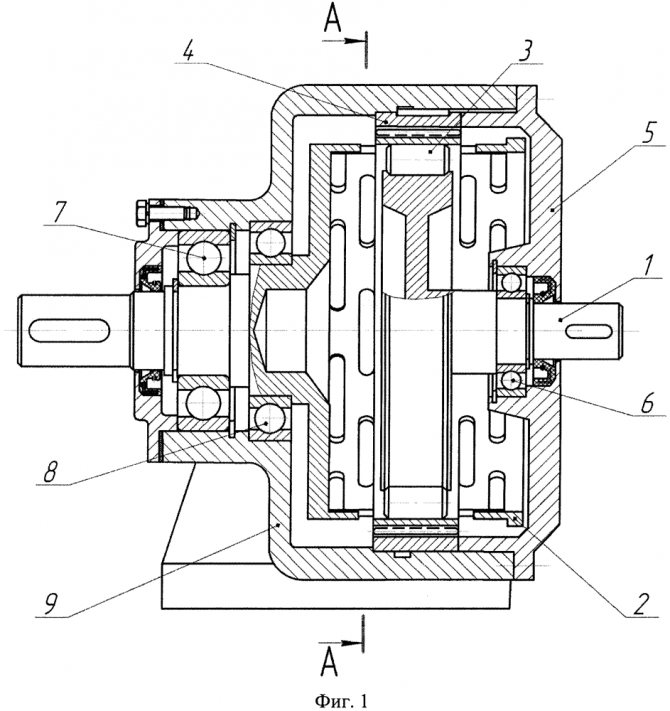

Конструкция данного редуктора состоит из гибкого колеса, которое выполнено в виде кольца с тонкими стенками и двумя зубчатыми венцами.

Кроме того, в конструкции имеется и общий для этих деталей кулачковый генератор волн, обладающий гибким подшипником.

Также у этой модели есть несколько особенностей, касающихся конструкции редуктора:

  1. Размер вдоль оси вала невелик.
  2. Генератор волн плавающего типа, а соединение с валом электродвигателя шарнирное.
  3. На конце выходного вала этого устройства располагаются прямобочные шлицы.

Этот тип мотора-редуктора может использоваться, как индивидуальный приводной модуль.

Расчеты редуктора

Как и для любой другой детали, для создания редуктора необходимо проводить определенные расчеты, которые будут показывать, способно ли устройство выполнять свои функции, а также из какого материала должно выполняться устройство и т.д. Основным критерием для расчета волнового редуктора, его работоспособности, является прочность гибкого колеса. Оценить данный параметр можно при помощи сопротивления усталости зубчатого венца. Основной габаритный размер передачи — это внутренний диаметр гибкого колеса. Определяется он по приближенной зависимости сопротивления усталости с учетом нормальных напряжений.

Общая классификация редукторов

Ознакомившись с информацией, которую содержит классификация редукторов, можно гораздо оперативнее сделать выбор в пользу того или иного агрегата; при возникновении вопросов обращайтесь в наш консультационный центр. Редукторы, относящиеся к классу общепромышленного оборудования, соответствуют перечню технических требований, характерных для подавляющего большинства аспектов их использования.

Фактор универсальности позволяет использовать редукторы в сфере подъемно-транспортного оборудования, агрегатах металлургического и добывающего назначения, нефтяной области, сельскохозяйственном секторе и т.д.

Согласно нормам ГОСТ 16162-78 в данную группу устройств причисляют:

  • цилиндрические 1-, 2- и 3-хступенчатые механизмы;
  • цилиндрические планетарные 1- и 2-хступенчатые;
  • конические редукторы одноступенчатые;
  • коническо-цилиндрические 2- и 3х-ступенчатые устройства;
  • червячные и глобоидные 1- и 2-хступенчатые;
  • червячно-цилиндрические 2-хступенчатые.

Одним из наиболее популярных видов редукторов выступают цилиндрические. Как и представители других классов, эти приборы используются для безопасного изменения скорости вращения, образующейся при факте передачи вращательного движения от вала к валу. Сегодня выпуск качественных и износостойких механизмов обусловлен наличием мощной производственной базы, которая позволяет собирать одно-, двух- и трехступенчатые редукторы.

Следует отметить, что аспекты надежности функционирования составляющих приводного механизма зависят от правильности выбора конкретного типа редукторов. При несоблюдении критериев выбора и соответствия, основной ущерб причиняется производителю, а также потребителю, который вынужден претерпевать такие явления, как простой оборудования, увеличение удельного веса затрат, приходящихся на ремонт и обслуживание, и т.д.

К обособленной группе механизмов относятся червячные редукторы. Как правило, они используются при передаче импульса движения между скрещивающимися осями. К достоинствам «червяков» относится их возможность получить большое передаточное число в условиях одной ступени. Также к плюсам относится плавность хода, относительно высокая бесшумность работы, а также опция самоторможения, активирующаяся при определенных значениях передаточных чисел. Последний момент позволяет исключать из общей цепочки приводов тормозные механизмы.

Типы редукторов с червячной передачей:

  • одноступенчатые редукторы универсальные;
  • 2-х, 3-хступенчатые;
  • 1-ступенчатые (червяк над колесом);
  • глобоидные и механизмы, различающиеся спектром параметров: Ч-100, 2Ч-40, РЧУ-125 и т.д.

Классификация распространяется на способ крепления редукторов, тип передач, количество ступеней, особенности расположения осей относительно друг друга.

Что касается планетарных редукторов, то в данную группу относятся механизмы, оснащенные зубчатыми колесами и перемещающимися осями геометрического вида. Интересно знать, что зубчатые колеса вращаются по аналогичному принципу, что и планеты Солнечной системы. Отсюда и название редукторов – планетарные. Зубчатые колеса также называются сателлитами. Те колеса, которые соединяются непосредственно к сателлитам, причисляются к группе центральных. В передаточном звене фиксируются оси сателлитов, это звено также имеет название водило, оно, аналогично центральному колесу, перемещается по траектории основной оси передачи.

В общей сложности редукторы, относящиеся к классу планетарных, характеризуются куда большим перечнем практических преимуществ, по сравнению с цилиндрическими устройствами.

В эту группу качеств относятся:

  • малые показатели материалоемкости;
  • высокая нагрузочная способность;
  • опция многопарного зацепления;
  • компактность, малый вес;
  • возможность получения высоких значений передаточных чисел.

Все вышеприведенные аспекты могут быть достигнуты только в том случае, если соблюдается высокое качество и точность сборки.

Завершают общую классификацию редукторов комбинированные механизмы. То есть редукторы, имеющие различные комбинации и типы передач. Так, коническо-цилиндрическое оборудование характеризуется высокими показателями КПД, износостойкостью, долгим сроком службы и простотой ввода в эксплуатацию. Используется такое оборудование в аспекте приводов конвейерных линий, а также для привода специализированного тягового шахтного электровоза. Аспекты выбора редукторов должна базироваться на таких факторах, как показатели усилия, массы, времени работы, периодичности включений в час, момента инерции.

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

Понижающий редуктор для мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

Обслуживание и ремонт

Сложность рассматриваемого механизма определяет то, что возникает необходимость в своевременном обслуживании и проведении ремонта

Для начала уделим внимание тому, каким образом проводится расчет планетарного редуктора. Среди особенностей этого процесса отметим следующие моменты:

Определяется требуемое число передаточных ступеней. Для этого применяются специальные формулы.
Определяется число зубьев и расчет сателлитов. Зубчатые колеса могут иметь самое различное число зубьев

В рассматриваемом случае их число довольно много, что является определяющим фактором.
Уделяется внимание выбору наиболее подходящего материала, так как от его свойств зависят и основные эксплуатационные характеристики устройства.
Определяется показатель межосевого расстояния.
Делается проверочный расчет. Он позволяет исключить вероятность допущения ошибок на первоначальном этапе проектирования.
Выбираются подшипники

Они предназначены для обеспечения плавного вращения основных элементов. При выборе подшипника уделяется внимание тому, на какую нагрузку они рассчитаны. Кроме этого, не рекомендуется использовать этот элемент без смазки, так как это приводит к существенному износу.
Определяется оптимальная толщина колеса. Слишком большой показатель становится причиной увеличения веса конструкции, а также расходов.
Проводится вычисление того, где именно должны быть расположены оси шестерен. Это проводится с учетом размеров зубчатых колес и некоторых других моментов. Как правило, в качестве основы применяется чертеж, который можно скачать из интернета. Самостоятельно разработать проект по изготовления планетарного редуктора достаточно сложно, так как нужно обладать навыками инженера для проведения соответствующих расчетов и проектирования.

Изготовить самостоятельно рассматриваемую конструкцию достаточно сложно, как и провести ремонт планетарных редукторов. Среди особенностей этой процедуры отметим следующее:

  1. Процедура достаточно сложна, так как механизм состоит из большого количества различных элементов. Примером можно назвать то, что сразу после разбора все иголки могут высыпаться практически моментально.
  2. Многие специалисты рекомендуют доверять рассматриваемую работу исключительно профессионалам, так как допущенные ошибки становятся причиной быстрого износа и выхода из строя механизма.
  3. Ремонт зачастую предусматривает замену шестерен, которые со временем изнашиваются. Примером можно истирание зубьев, изменение размеров посадочного гнезда и многие другие дефекты. Самостоятельно изготовить подобные изделия практически невозможно, так как для этого требуется специальное оборудование.

Чаще всего обслуживание предусматривает добавление масла. Смазка планетарного редуктора позволяет существенно продлить срок службы конструкции, так как соприкосновение и трение металла становится причиной его истирания. Рекомендуется смазывать механизм периодически, так как масло выступает еще в качестве охлаждения. В продаже встречаются специальные смазывающие вещества, которые характеризуются определенными эксплуатационными качествами.

Сегодня ремонтом редукторов занимаются компании, которые специализируются на предоставлении соответствующих услуг. Признаком того, что механизм начинает выходить из строя становится появление сильного шума, вибрации, рывков, нагрев и многое другое. Со временем процесс износа существенно ускоряется, так как металл, находящийся в масле попадает в зацепление шестерен. В большинстве случаев ремонт предусматривает замену всех элементов на новые.

В заключение отметим, что планетарный редуктор характеризуется весьма привлекательными свойствами. Примером можно назвать отсутствие большого количества крепежных элементов, а также равномерное распространение нагрузки. Как ранее было отмечено, редуктор применяется при создании различных узлов транспортных средств.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
