Ацетиленовый редуктор. Укрощаем опасный газ

Обязательные меры предосторожности

Перед заменой вентиля газового баллона необходимо использовать меры предосторожности. Работы должны проводиться так, чтобы обезопасить человека от потенциальных опасностей и сохранить оборудование в рабочем состоянии

Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

  1. Стравливать остатки содержимого баллона можно только на открытом пространстве. Исключение можно делать только для азота, воздуха и аргона.
  2. Рабочее помещение должно быть хорошо проветриваемым, хотя желательно проводить работы на улице.
  3. В пределах рабочего места должен находиться только один закрытый газовый баллон.
  4. Откручивать маховик необходимо медленно с целью предупреждения его электризации.
  5. К замене вентиля можно приступать только после окончательного выравнивания давления в баллоне и снаружи.

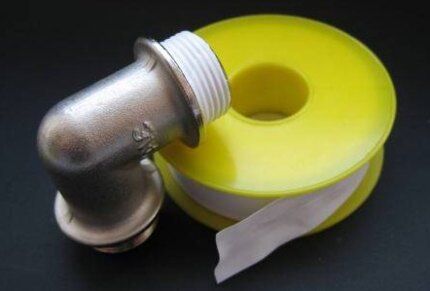

При вкручивании вентиля в баллон используется фум-лента или специальные смазки, которые обеспечивают повышенную герметичность и прочность соединения. При замене крана такие уплотнители сильно усложняют процесс его демонтажа. Для решения этой проблемы можно разогреть вентиль феном.


Экономить на газовой фум-ленте не стоит, ведь качественный материал избавит от необходимости перекручивать вентиль из-за утечек газа

Нагревать запорную арматуру можно только после стравливания газа с баллона и закрытия крана. В таком случае процедура безопасна и не приведет к непредсказуемым ситуациям.

Альтернативой фену может стать обматывание вентиля тканью с последующим обливанием её кипятком. При таком методе нагрева на выходной штуцер следует накрутить любую подходящую заглушку для предупреждения попадания туда воды.

После соблюдения всех мер предосторожности и прогрева запорной арматуры можно приступать к выкручиванию вентиля, что в домашних условиях может стать нелегкой задачей. Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы

Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы.

Характеристики баллонов используемых при газопламенной обработке металлов.

Для хранения и перевозки сжатых, сжиженных и растворенных газов под давлением выше атмосферного применяют стальные баллоны различной емкости: от 0,4 до 55 л. Согласно ГОСТ 949-73*, баллоны изготовляют из бесшовных углеродистых или легированных стальных труб с условным давлением до 200 кгс/см 2 . Для некоторых сжиженных газов (пропан, бутан, их смесей и др.), а иногда и растворенного ацетилена при рабочем давлении не выше 30 кгс/см 2 применяются сварные баллоны.

Кислородные баллоны

(рис. 28). Газообразный кислород хранят и транспортируют в стальных баллонах под давлением 150 кгс/см 2 .

Рис. 28. Кислородный баллон

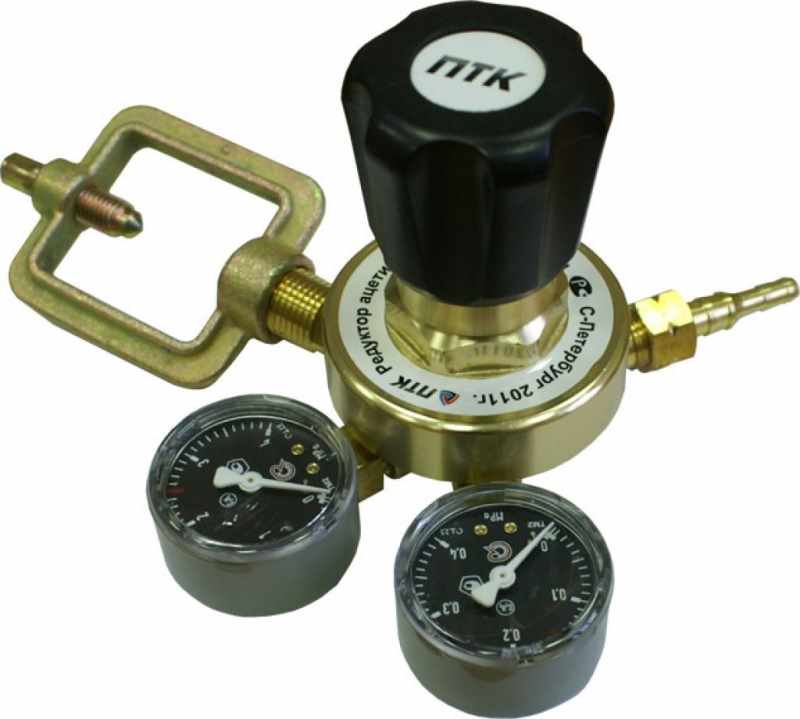

Редуктор ацетиленовый БАО 5-5

Газ в баллонах, в том числе и ацетилен, хранится под давлением, значительно превышающим необходимое для его рабочего применения. Кроме того, давление газа в емкости снижается по мере его использования и повышается при росте температуры.

С целью понижения давления до рабочих значений и поддержания его на заданном уровне используют газовые редукторы, от латинского Reductio – «возвращать назад». Редукторы для ацетилена принципиально отличаются по своей конструкции от других газовых редукторов. Это связано с высокой химической активностью ацетилена и взрывоопасностью как самого газа, так и его соединений.

Составные части газового баллона

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Стандартный газовый баллон в сборе состоит из следующих элементов:

  1. Корпус баллона.
  2. Вентиль с запорной арматурой.
  3. Закрывающий вентиль колпак.
  4. Подкладные кольца для фиксации и транспортировки.
  5. Опорный башмак.

Важным элементом баллона являются также выбитые на нем технические сведения.

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

Взрыв ацетилена

Поскольку горение ацетилена и взрыв возможны при отсутствии окислителей, в том числе и кислорода он, как и является наиболее взрывоопасным газом. Сходство с водородом заключается в том, что они имеют наименьшую энергию зажигания, но об этом чуть-чуть позже.

Взрывоопасность горючих газов и паров характеризуется показателем – величиной энергии зажигания. Вещество с низкой величиной является более взрывоопасно. Значения энергии зажигания (МДж) для стехиометрических газовых смесей при атмосферном давлении и температуре 20°C приведены в таблице ниже.

ГазСмесь с воздухомСмесь с кислородом
Метан0,30,0038
Этан0,250,0019
Пропан0,240,002
Водород0,020,0003
Ацетилен0,0190,0003

Из данных в таблице видно, что энергия зажигания смесей с воздухом примерно в 100 раз больше, чем смесей с .

Чистый ацетилен способен взрываться при быстром нагревании до 450-500°C и избыточном давлении свыше 1,5 кгс/см2. Наиболее взрывоопасны смеси с воздухом, содержащие от 7 до 13% C2H2. При наличии в смеси с воздухом C2H2 от 2,2 до 81% по объему смесь взрывается при атмосферном давлении.

Также при атмосферном давлении взрывоопасна смесь кислорода с ацетиленом от 2,8 до 93% по объему. Наиболее взрывоопасна смесь с кислородом, содержащая 30% C2H2. Поэтому сильный местный нагрев, пламя и даже искра может вызвать взрыв смеси ацетилена с кислородом или воздухом.

Взрываемость чистого ацетилена определяется давлением, температурой, а также зависит от чистоты, содержания в нем влаги, наличия катализаторов, характера возбудителя взрыва, размеров и формы сосуда, условий теплоотвода и ряда других причин. При повышении давления молекулы газообразного ацетилена сближаются, что облегчает распространение распада на всю массу газа. Это подтверждается, с одной стороны, тем, что жидкий ацетилен, у которого сближение молекул особенно велико, является даже при обычной температуре сильно взрывчатым веществом. С другой стороны, сжатый ацетилен утрачивает свою взрывчатость, если его молекулы будут каким-либо образом отделены друг от друга. Это достигается смешиванием ацетилена с азотом или инертными газами, не вступающими с ним во взаимодействие, а также абсорбируя ацетилен ацетоном или другим растворителем в присутствии пористого вещества. Так, например, влажный ацетилен менее взрывоопасен, чем сухой. Смесь, содержащая 1,15 объема C2H2 на один объем водяного пара, не способна к взрывчатому распаду. Это может быть объяснено аналогично сказанному выше разобщением молекул C2H2 парами воды.

Взрыв ацетилена или смеси его с кислородом и воздухом сопровождается выделением тепла, в результате чего повышается давление и температура. Следовательно, такие взрывы могут вызвать разрушения и несчастные случаи. Поэтому обращение с ацетиленом требует строгого соблюдения мер безопасности.

Давление, образуемое при взрыве, зависит от начальных параметров и характера взрыва, и возрастает примерно в 10-15 раз по сравнению с начальным давлением

При растворении ацетилена в жидкостях его взрывоопасность понижается. Лучше всего он растворяется в ацетоне, но подробнее об этом в статье о полимеризации и растворении ацетилена

При длительном соприкосновении C2H2 с медью, серебром и ртутью образуются взрывные соединения – ацетиленоиды. Ацетиленоиды взрываются при ударе или при нагреве выше 100°C. Поэтому для изготовления аппаратуры, соприкасающейся с ацетиленом, применяют сплавы с содержанием меди не более 70%.

Вот почему вся аппаратура для транспортировки и хранения ацетилена изготовлена из стали и имеет специфическую конструкцию, которая исключает возможность подключения оборудования для других газов.

При взаимодействии хлора с ацетиленом, содержащим даже небольшое количество воздуха, происходит взрыв. Чистый ацетилен при контакте с хлором взрывается при интенсивном освещении.

Меры безопасности при работе с газовым редуктором БАО 5 1 5

Ацетилен — исключительный по своим рабочим качествам материал. Он позволяет достигнуть температур до 3300 °С, что делает возможной сварку и обработку самых тугоплавких металлов и сплавов. Удельная тепловая энергия ацетилена вдвое выше, чем у тринитротолуола, что делает его чрезвычайно опасным в обращении веществом, способным привести при неправильном обращении к тяжелым травмам, гибели людей и масштабным разрушениям.

Для понимания и сознательного выполнения мер предосторожности при обращении с ацетиленовыми устройствами необходимо осознать основные факторы опасности. Газ воспламеняется и взрывается при следующих условиях:

  • Синхронный рост температуры до 480 °С и давления-до 0,15 МПа приводит к взрыву.
  • Повышение концентрации газа в воздухе свыше 2,2 %.. К взрыву может привести контакт с огнем или простое искрение.
  • Повышение температуры свыше 300°С может вызвать самовоспламенение
  • Недопустим контакт с красной медью или с серебром — соединения ацетилена с этими элементами крайне взрывоопасны.
  • При вступлении газа в реакцию с водой и с водосодержащими жидкостями образуется чрезвычайно взрывоопасный осадок в виде инея или кристалликов льда.

При обращении с ацетиленом обязательно требуется:

  • Следить за предельной концентрацией газа в воздухе- 0,46% Для этого используют газоанализатор. Ацетилен вреден для здоровья и может вызвать тяжелое отравление с головокружением и рвотой задолго до взрыва, наступающего при концентрации в 2%.
  • Баллон располагать строго горизонтально и надежно закреплять его.
  • Не размещать емкость рядом с источниками тепла и тем более — открытого огня.
  • Не допускать нагрева стенок сосуда свыше 50°С.
  • Избегать контакта с материалами, оборудованием и проводкой, имеющей в своем составе медь или серебро.
  • Следить за исправностью инструмента и проводки во избежание возникновения искрения.
  • Постоянно прислушиваться и принюхиваться, что позволит своевременно обнаружить начавшуюся утечку газа.
  • Перед началом работы осмотреть редуктор, корпус и вентиль баллона, а также шланги на предмет отсутствия повреждений. Эксплуатация оборудования, имеющего трещины, вмятины, разрывы или следы ударов, категорически запрещена.
  • По окончании работы надежно закрыть все вентили.

В случае обнаружения перегрева емкости или утечки газа необходимо немедленно закрыть вентиль и вынести сосуд из помещения. Если это не удалось, необходимо немедленно вывести весь персонал из опасной зоны и вызвать МЧС.

Составные части газового баллона

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Стандартный газовый баллон в сборе состоит из следующих элементов:

  1. Корпус баллона.
  2. Вентиль с запорной арматурой.
  3. Закрывающий вентиль колпак.
  4. Подкладные кольца для фиксации и транспортировки.
  5. Опорный башмак.

Важным элементом баллона являются также выбитые на нем технические сведения.

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

Техника безопасности при работе с ацетиленом

Ацетилен относится к газам высокого класса горючести. Возможно воспламенение и взрыв ацетилена даже при обычном контакте с воздухом, при этом при взрыве ацетилена выделяется энергии вдвое больше, чем при детонации тротила

Об этом надо всегда помнить и применять все меры предосторожности. К проведению работ допускается лишь персонал, прошедший инструктаж по технике безопасности

  • В месте проведения работ недопустимо курение и наличие иных источников открытого огня.
  • Сварочные работы должны проводиться в хорошо проветриваемом помещении с постоянным контролем газового состава воздуха.
  • Безопасная концентрация ацетилена в воздухе составляет 0,46%, при ее превышении работы следует прекратить.

Обязательные меры предосторожности

Перед заменой вентиля газового баллона необходимо использовать меры предосторожности. Работы должны проводиться так, чтобы обезопасить человека от потенциальных опасностей и сохранить оборудование в рабочем состоянии. Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

  1. Стравливать остатки содержимого баллона можно только на открытом пространстве. Исключение можно делать только для азота, воздуха и аргона.
  2. Рабочее помещение должно быть хорошо проветриваемым, хотя желательно проводить работы на улице.
  3. В пределах рабочего места должен находиться только один закрытый газовый баллон.
  4. Откручивать маховик необходимо медленно с целью предупреждения его электризации.
  5. К замене вентиля можно приступать только после окончательного выравнивания давления в баллоне и снаружи.

При вкручивании вентиля в баллон используется фум-лента или специальные смазки, которые обеспечивают повышенную герметичность и прочность соединения. При замене крана такие уплотнители сильно усложняют процесс его демонтажа. Для решения этой проблемы можно разогреть вентиль феном.

Экономить на газовой фум-ленте не стоит, ведь качественный материал избавит от необходимости перекручивать вентиль из-за утечек газа

Нагревать запорную арматуру можно только после стравливания газа с баллона и закрытия крана. В таком случае процедура безопасна и не приведет к непредсказуемым ситуациям.

Альтернативой фену может стать обматывание вентиля тканью с последующим обливанием её кипятком. При таком методе нагрева на выходной штуцер следует накрутить любую подходящую заглушку для предупреждения попадания туда воды.

После соблюдения всех мер предосторожности и прогрева запорной арматуры можно приступать к выкручиванию вентиля, что в домашних условиях может стать нелегкой задачей. Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы. Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы

Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы.

Ацетиленовый редуктор устройство и принцип работы

Принцип работы и устройство ацетиленового редуктора БАО 5-5 мало чем отличается от типового газового редуктора.

Устройство ацетиленового редуктора

  • Подводящей трубы с разъемом, подключаемой к источнику газа: баллону или газопроводу.
  • Корпуса, содержащего механизм редуктора.
  • Манометра высокого давления, показывающего давление в источнике газа.
  • Манометра низкого давления, показывающего давление на выходе редуктора.
  • Отводящей трубы с разъемом, к которому подключается потребитель газа.
  • Предохранительного клапана для стравливания газа в атмосферу при превышении предельного значения.

Механизм редуктора, в свою очередь, состоит из мембраны, поршня, регулировочного винта, рабочей и возвратной пружин, а также различных прокладок, уплотнений и крепежа.

Принцип действия заключается в следующем: после присоединения к вентилю и открытия клапана подаваемый ацетилен поступает в корпус редуктора и продолжает поступать до тех пор, пока давление его не сравняется с силой сопротивления прижимной пружины. Пружина толкает поршень, и он закрывает клапан, прекращая поступление газа из резервуара. По ходу расходования газа давление его в редукторе снижается, и клапан снова открывается. Этот цикл повторяется многократно в ходе работы газового оборудования.

Принципиальные особенности конструкции ацетиленового редуктора

Присоединение к емкости осуществляется не резьбовой гайкой, а специальным обжимным хомутом.

Обжимной хомут ацетиленового редуктора

Это сделано по причине того, что клапан ацетиленового баллона всегда делают стальным. Применение меди и ее сплавов при контакте с ацетиленом могло бы привести к образованию чрезвычайно взрывоопасных соединений-ацетиленида меди. Ввиду этого сосуды для ацетилена изготавливают полностью из стали, инертной к действию газа. Резьбовые соединения со временем разнашиваются от многократного использования, наружный диаметр резьбового штуцера уменьшается, а внутренний диаметр накидной гайки растет. Таким образом, возникает зазор, через который ацетилен просачивается в окружающую среду. Это может привести к взрыву и пожару.

Особенности строения ацетиленового редуктора БАО 5-5

Регулировка хомута осуществляется следующим способом. В корпусе редуктора предусмотрен паз, действующий как ключ для точного позиционирования хомута относительно вентиля. Регулировочный вин осуществляет надежный прижим хомута к корпусу.

Редуктор приспособлен к работе со стандартными ацетиленовыми емкостями с давлением до 3 Мпа и дает возможность регулировать рабочее давление в диапазоне, оптимальном для работы ацетиленовых резаков и сварочных горелок, от 0 до 0,15 Мпа.

Виды и обозначение

Принципиально ацетиленовый редуктор мало чем отличается от газовых редукторов, предназначенных для работ с кислородом или пропан-бутановыми смесями. В частности, классификация рассматриваемых устройств выполняется по следующим признакам:

  1. По последовательности срабатывания редуцирующего клапана (различают редукторы прямого и обратного типа, причём удобнее, а, следовательно, и более популярнее являются вторые).
  2. По сфере применения: рамповые и баллонные. Поскольку в промышленности ацетиленовая сварка и резка применяются редко, то 90% выпускаемых редукторов предназначены для ацетиленовых баллонов.
  3. По интенсивности выравнивания давления газа (допустимого соотношения выходного и входного давлений).
  4. По величине давления ацетилена на выходе из редуктора.
  5. По расходу газа.

Все эти параметры должны быть отражены в маркировке ацетиленового редуктора, и в его цвете. В данном случае, устройство окрашивается в белый цвет.

Согласно требованиям ГОСТ 13861, в маркировку рассматриваемых узлов последовательно включают:

  • применяемость редуктора;
  • вид используемого газа;
  • количество ступеней редуцирования;
  • часовой расход газа;
  • минимальное давление ацетилена на выходе.

Например, популярный типоразмер редуктора БАО 5-4 устанавливает, что он предназначен для ацетилена (А), находящегося в баллоне (Б), работает с часовым расходом 5 м 3 (при наибольшем давлении заправки ацетилена в баллоне), а также обеспечивает понижение давления за одну ступень (О) до 4 ат. Соответственно, ацетиленовый редуктор модели БАО 5-5 позволяет подавать горючий газ под давлением 5 ат.

Все типоразмеры ацетиленовых редукторов рассчитываются для безопасного проведения работ в диапазоне температур -25ºС…+50ºС. Изделия комплектуются двумя манометрами, один из которых контролирует давление газа на входе в редуктор, а второй – давление непосредственно в рабочей камере. Производитель обязан указывать свою торговую марку и дату выпуска прибора.

Ацетиленовые баллоны

Ацетиленовый баллон – это сосуд высокого давления, специально предназначенный для хранения, перевозки и подачи ацетилена. Использовать для ацетилена другие сосуды или закачивать в ацетиленовые емкости другие газы категорически недопустимо исходя из соображений безопасности.

Вентиль ацетиленового баллона специально сконструирован таким образом, что присоединение к нему других редукторов или других устройств невозможно.

Устройство ацетиленовых баллонов

Ацетиленовый сосуд делается из бесшовных труб высокого давления. На горловине предусмотрена резьба для крепления защитного колпака.

Рабочие емкости для ацетилена в обязательном порядке окрашивается в черный цвет с обязательной надписью белыми буквами «Ацетилен». Баллоны для перевозки и хранения должны быть окрашены в белый цвет с надписью «Ацетилен», выполненной черными буквами. На каждом баллоне в месте соединения цилиндрической части с шарообразной должно быть оставлено неокрашенное место, на которое наносится маркировка.

Устройство ацетиленового баллона

Маркировка обязательно должна отражать тип баллона, его вместимость, вид газа, для которого он предназначен. Должно также быть указано предельное давление газа и дата поверки баллона на соответствие требованиям технической безопасности. Емкости с просроченной датой очередной плановой поверки к эксплуатации не допускаются.

Чтобы снизить опасность работы с ацетиленом, их заполняют специальным пористым веществом — сепаратором. Это вещество разделяет ацетилен на малые не связанные друг с другом объемы и снижает возможность одновременного скачкообразного прогрева всей массы ацетилена, что чревато его взрывом. Кроме того, пористая масса предотвращает обратный удар пламени.

Чаще всего для заполнения используют пемзу, активированный уголь, волокнистый асбест или полимерное пористое вещество ЛПМ. Пористую массу пропитывают техническим ацетоном, который, будучи растворителем для ацетилена, существенно улучшает способность пористой массы вбирать в себя газ.

Вентиль ацетиленового баллона

Вентиль ацетиленового баллона согласно техническим условиям допускается снабжать либо мембранным, либо эбонитовым уплотнителем.

Строение вентиля ацетиленового баллона

Эксплуатация баллонов с ацетиленом

В зависимости от вида наполнителя в емкости требуется заливать разное количество ацетона. Для угольного – 5 кг и для ЛПМ — 7 кг соответственно. Вследствие этого не рекомендуется одновременно размещать на наполнительном устройстве сосуды с разным типом наполнителя во избежание перетекания ацетона из одних баллонов в другие.

В баллонах, подаваемых на заполнение, давление оставшегося газа должно быть менее 0,01 МПа

Все баллоны подлежат периодическому освидетельствованию раз в 5 лет.

Перед началом эксплуатации баллон необходимо осмотреть на предмет отсутствия повреждений корпуса и вентиля.

Хранение баллонов с ацетиленом

Принимая во внимание исключительную взрывоопасность ацетилена, необходимо соблюдать следующие правила хранения и перевозки баллонов:

  • Допускается хранение в горизонтальном положении, вентили должны быть выше, чем дно баллона.
  • От места хранения до ближайших отопительных приборов или другого источника тепла должно быть не менее 1 метра.
  • Баллоны должны быть в обязательном порядке надежно закреплены.
  • Ацетилен должен храниться в помещении, в котором отсутствуют другие горючие и взрывоопасные вещества.
  • Недопустимо попадание прямого солнечного света, в том числе во время перевозки. В этом случае следует накрывать баллоны светонепроницаемым чехлом.

Транспортировка и хранение газовых баллонов

Ацетиленовый редуктор устройство и принцип работы

Принцип работы и устройство ацетиленового редуктора БАО 5-5 мало чем отличается от типового газового редуктора.

Устройство ацетиленового редуктора

Устройство состоит из:

  • Подводящей трубы с разъемом, подключаемой к источнику газа: баллону или газопроводу.
  • Корпуса, содержащего механизм редуктора.
  • Манометра высокого давления, показывающего давление в источнике газа.
  • Манометра низкого давления, показывающего давление на выходе редуктора.
  • Отводящей трубы с разъемом, к которому подключается потребитель газа.
  • Предохранительного клапана для стравливания газа в атмосферу при превышении предельного значения.

Механизм редуктора, в свою очередь, состоит из мембраны, поршня, регулировочного винта, рабочей и возвратной пружин, а также различных прокладок, уплотнений и крепежа.

Принцип действия заключается в следующем: после присоединения к вентилю и открытия клапана подаваемый ацетилен поступает в корпус редуктора и продолжает поступать до тех пор, пока давление его не сравняется с силой сопротивления прижимной пружины. Пружина толкает поршень, и он закрывает клапан, прекращая поступление газа из резервуара. По ходу расходования газа давление его в редукторе снижается, и клапан снова открывается. Этот цикл повторяется многократно в ходе работы газового оборудования.

Принципиальные особенности конструкции ацетиленового редуктора

Присоединение к емкости осуществляется не резьбовой гайкой, а специальным обжимным хомутом.

Обжимной хомут ацетиленового редуктора

Это сделано по причине того, что клапан ацетиленового баллона всегда делают стальным. Применение меди и ее сплавов при контакте с ацетиленом могло бы привести к образованию чрезвычайно взрывоопасных соединений-ацетиленида меди. Ввиду этого сосуды для ацетилена изготавливают полностью из стали, инертной к действию газа. Резьбовые соединения со временем разнашиваются от многократного использования, наружный диаметр резьбового штуцера уменьшается, а внутренний диаметр накидной гайки растет. Таким образом, возникает зазор, через который ацетилен просачивается в окружающую среду. Это может привести к взрыву и пожару.

Особенности строения ацетиленового редуктора БАО 5-5

Регулировка хомута осуществляется следующим способом. В корпусе редуктора предусмотрен паз, действующий как ключ для точного позиционирования хомута относительно вентиля. Регулировочный вин осуществляет надежный прижим хомута к корпусу.

Редуктор приспособлен к работе со стандартными ацетиленовыми емкостями с давлением до 3 Мпа и дает возможность регулировать рабочее давление в диапазоне, оптимальном для работы ацетиленовых резаков и сварочных горелок, от 0 до 0,15 Мпа.

Какой газ нужен газовой сварки

Зачастую газовую сварку и газы которые в ней применяются путают с полуавтоматической и газами которые применяются для нее. Вкратце расскажем разницу. Газовая сварка выполняется за счёт сгорания горючего газа, а при полуавтоматической же газ используется для защиты, он не горит.

 Ацетилен

Чаще всего именно ацетилен используют как сварочный газ для газовой сварки. Этот газ легче воздуха он бесцветный имеет слабый запах. При горении температура пламени ацетилена бывает в районе 2950— 3120 Градусов Цельсия. Ацетилена очень легко воспламеняется даже от статического разряда, потому баллоны с этим газом заполнены пористым веществом который пропитывают ацетоном.

Также его применяют для газовой резки, но реже. Чаще для этой цели используют пиролизный или природные газы о них поговорим далее.

Природные

Природные газы для сварки применяются гораздо реже нежели ацетилен ввиду их низкой температурой горения, а вот для резки применяются очень часто потому что стоят они недорого по сравнению с тем же ацетиленом. Применение природных газов более безопасно в отличие от ацетилена потому как они менее огнеопасны. Температура их горения значительно ниже, где-то в районе 2100— 2300 Градусов Цельсия.

Водород

Водород является альтернативой ацетилена при газовой сварки . Этот газ не имеет ни цвета, ни вкуса, также не имеет запах, он легче воздуха. Также водород обладает высокой текучестью и взрывоопасность при смеси с воздухом. Для сварки водород используется не в баллонах, а получают в специальных аппаратах для водородной сварки из воды под действием электрического тока.

Применение водорода вместо ацетилена обеспечивает более качественные ровный сварочный шов. Но несмотря на это преимущество данный способ редко применяется на практике. Так как есть целый ряд сложностей, возникающих в процессе сварки. Одно из них это появление большого количества шлака в процессе сварки, что требует введение дополнительных компонентов в расплав металла.

Также для работы аппарат водородный сварки требуется электричество, лишая данный способ автономности присущий газовой сварке. Грубо говоря — Если есть электричество зачем получать газ, можно просто заварить ручной сваркой.

Пиролизный

Получают этот газ на крупных нефтеперерабатывающих предприятиях как побочный продукт процессе нефтепереработки. После его получения газ требует определенную очистку и обработку для снижения его химической активности. Его свойства очень близки свойствам природных газов.

Используется для резки металлов, для сварки же достаточно редко ввиду опять же низкой температурой горение.

Требования к материалам

Материалы, применяемые в производстве ацетиленовых редукторов, должны отвечать следующим требованиям:

  • Перепад рабочих температур -70+70˚С.
  • Устойчивость к ударам.
  • Прочность и износостойкость.

Ввиду повышенной химической активности и пожароопасности ацетилена, для изготовления деталей редукторов, контактирующих с газом, запрещено использовать медь и ее сплавы с долей меди более 65%, серебро, магний и цинк.

Стальной корпус ацетиленового редуктора

Материалы, используемые в качестве прокладок и лубрикантов, не должны реагировать с ацетоном и диметилфорамидом.

Корпус редуктора изготавливают из стали, силумина или полиамида. Пружины, штоки и тарелки клапанов делают стальными.

Активированный уголь

Для снижения вероятности взрыва корпус сосуда заполняют специальным пористым наполнителем. Наиболее широко используемые материалы для наполнителя — это активированный уголь.

Как резать газовым резаком (технология)

Плавно увеличиваем струю кислорода, которая поджигает расплавленный металл. Если начался бурный процесс, и сталь загорелась, то можно постепенно увеличивать давление кислорода (до момента, пока огонь не прорежет материал насквозь). Если реакция не началась (металл не разогрет), то следует добавить кислорода и разогреть его.

Начали резать металл и медленно передвигаемся вдоль линии реза. Все продукты обработки сдуваются струей к задней стороне зоны разрезания. Если этот поток замедляется или возвращается, то следует уменьшить скорость резки или остановиться и прогреть материал.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
