Редуктор: определение, назначение, устройство, виды

Виды трансмиссий автомобиля

Тип трансмиссионной системы зависит от источника энергии и способа передачи крутящего момента от ДВС к колесам транспорта. Автопроизводители выпускают транспорт с несколькими видами трансмиссий:

  • механической;
  • гидромеханической;
  • электрической;
  • гибридной.

Механическая

Наиболее распространенный вид передачи энергии, присутствует во всех автомобилях с механической коробкой переключения передач и блоком сцепления. Вращение коленвала передается через диски сцепления к коробке передач и другим трансмиссионным узлам.

Гидромеханическая

Набирает популярность благодаря широкому использованию АКПП в новых моделях авто. Механическое вращение трансформируется в движение жидкости (масла) в гидротрансформаторе — более совершенной замене сцепления. Передача крутящего момента через трансформатор — более плавная.

Электрическая

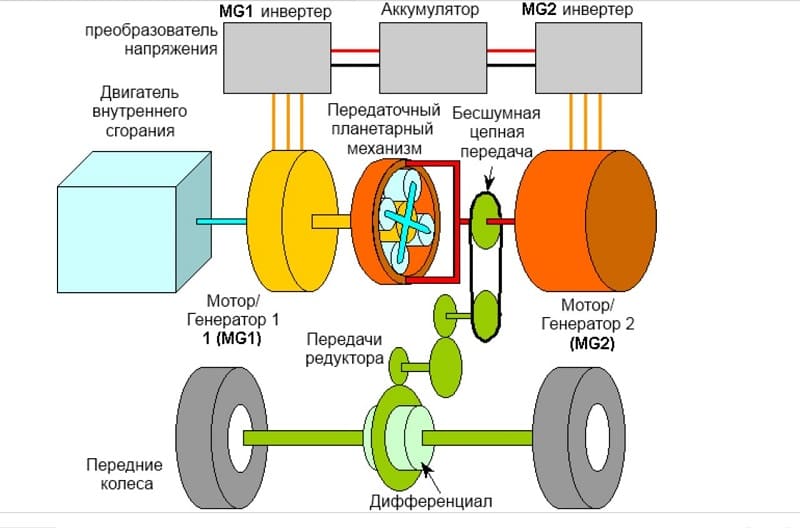

Используется в электрокарах и машинах с гибридными силовыми установками. В первом случае электроэнергия из аккумулятора приводит в действие электромотор, вращающий колеса. Автогибриды оснащены двумя типами силовых установок: двигателями внутреннего сгорания, электродвигателями, а также аккумуляторами. Часть моделей авто использует ДВС только после разгона до определенной скорости, до этого момента колеса крутит электроток. Некоторые решения позволяют постоянно передвигаться при помощи электродвигателей, используя бензиновый мотор невысокой мощности только для подзарядки аккумуляторов.

Что делает редуктор

Само по себе слово редуктор в буквальном смысле означает понижение. Соответственно, редакторы были придуманы для того, чтобы понижать частоту вращения. При этом редуктор повышает мощность крутящего момента. Как уже было сказано нами в начале статьи, редукторы используют в автомобилях. Там они нужны для того, чтобы осуществлять понижение передачи и возврат. Этот принцип хорошо можно увидеть на примере работы передач велосипеда, где роль редуктора выполняют так называемые звездочки. Отметим, что сегодня редукторы используются не только в машинах, но и во многих двигателях, а также для снижения и поддержания давления рабочей среды, в том числе газа, пара и жидкости.

Планетарные редукторы

Планетарные редукторы

Здесь рабочим элементом выступает планетарная передача, которая преобразует поступающий на нее крутящий момент. Планетарные передачи отличаются от стандартных принципом своей работы: в основе преобразования лежит вращательное движение в пределах одной геометрической оси. Особенности строения планетарных узлов позволяют создавать крайне компактные редукторы, которые широко используются в различных отраслях приборостроения и промышленности.

По своим характеристикам планетарные редукторы занимают промежуточное звено между цилиндрическими и червячными. Они имеют меньший КПД, чем у цилиндрических, однако более компактны и значительно долговечнее редукторов червячного типа. Между собой планетарные редукторы отличаются количеством передач, их расположением относительно главной оси, конструктивным исполнением.

Назначение механизма

Редуктором называют узел, который изменяет мощность. Это может быть давление газа и жидкости в газовых баллонах, трубопроводах и на распределительных подстанциях. Механические редукторы изменяют число оборотов и угловую скорость.

Для чего нужен в механизме и машине зубчатый передаточный механизм. Он снижает угловую скорость двигателя, увеличивая при этом в столько же раз крутящий момент – силу, с которой может воздействовать выходной вал на исполняющий механизм.

Функции узла, уменьшить скорость вращения в десятки раз и настолько же увеличить крутящий момент – усилие, с которым машина будет совершать работу.

Конструктивные особенности

Основой любого редуктора является зубчатое зацепление, передающее вращательный момент и изменяющее число оборотов вала. Для цилиндрических зацеплений характерна возможность вращаться в обе стороны. При необходимости ведомый вал с колесом подключается к двигателю и становится ведущим. Они в данной конструкции расположены параллельно, горизонтально и вертикально. Устройство цилиндрических редукторов может быть самое разное, но оно обязательно включает в свою конструкцию:

  • ведущий;
  • ведомый вал;
  • шестерню;
  • колесо;
  • подшипники;
  • корпус;
  • крышки;
  • систему смазки.

В простейшем одноступенчатом редукторе одна пара находится в зацеплении – шестерня и колесо. Если ступеней 2 и больше, соответственно увеличивается количество деталей. Появляются промежуточные оси. Для изменения направления вращения, в кинематическую схему включают паразитку, промежуточную шестерню с количеством зубьев как у ведущей.

Корпус и крышка отливаются из чугуна или делаются сварными из низкоуглеродистого листа толщиной 4 – 10 мм в зависимости от габаритов и мощности узла. Сварными делают маленькие редуктора. Остальные имеют крепкий литой корпус.

Характеристика цилиндрических редукторов

Количество зацеплений, тип зуба и взаимное расположение валов для всех видов оборудования описывает ГОСТ Редукторы цилиндрические. В нем указаны типоразмеры всех деталей, которые могут применяться в цилиндрических редукторах при различных количествах ступеней. Максимальное передаточное число одной пары 6,5. Общее многоступенчатого редуктора может быть до 70.

Больше чем у цилиндрического редуктора может быть передаточное число у червячной передачи,оно может достигать 80. При этом они компактные, но используются редко из-за низкого КПД. У цилиндрических одноступенчатых редукторов КПД 99 – 98%, самый высокий из всех видов передач.Отличаются червячные и цилиндрические редукторы расположением валов. Если у цилиндрических они параллельные, то червяк располагается к колесу под углом. Следовательно валы ведущий и ведомый выходят из перпендикулярно расположенных боковых стенок корпуса.

Для смазки достаточно залить масло в поддон, чтобы нижние шестерни в него частично погрузились. При вращении зубья захватывают масло и разбрызгивают его на другие детали.

Проектирование и порядок расчета

Расчет будущего редуктора начинается с определения передаточного момента и подборки его из нормированных пар. После этого уточняются диаметры деталей и межосевое расстояние валов. Составляется кинематическая схема, определяется оптимальная форма корпуса и крышки, номера подшипников. В сборочный чертеж входит кинематическая схема двухступенчатого редуктора, система смазки и способы ее контроля, типы подшипников и места их установки.

ГОСТ 16531-83 описывает все возможные виды и типоразмеры зубчатых колес, которые могут применяться в цилиндрических редукторах с указанием модуля, количества зубьев и диаметра. По размеру шестерни подбирается вал. Его прочность рассчитывается с учетом вращательного момента на скручивание и изгиб. Определяется минимальный размер, умножается на коэффициент прочности. Затем выбирается ближайший больший нормализованный размер вала. Шпонка рассчитывается только на срез и подбирается аналогично.

По диаметру вала выбирается подшипник. Его тип определяется направлением зуба. При косозубой передаче ставят упорные, более дорогие. Прямозубая передача не нагружает их в осевом направлении, и однорядные шарикоподшипники работают по несколько тысяч часов.

Схема сборки указывается на чертеже внизу и подробно расписывается в технологической документации, которая выдается в производство вместе с чертежами. На главном чертеже с общим видом в таблице указываются технические характеристики редуктора, которые затем переносятся в паспорт:

  • количество ступеней;
  • передаточное число;
  • число оборотов ведущего вала;
  • мощность на выходе;
  • КПД;
  • габариты;
  • вес.

Дополнительно могут указываться вертикальное расположение зацепления, направление вращение вала и способ установки: фланцевый или на лапах.

Достоинства и недостатки

Широкая область применения прежде всего связана с основными преимуществами механизма. Многие свойства такие же, как у цилиндрического варианта исполнения, так как в обоих случаях применяются шестерни. Преимущества следующие:

  1. Компактность. Многие модели характеризуются небольшими размерами, за счет чего упрощается установка. Небольшие габаритные размеры также позволяют создавать механизмы с небольшой массой. За счет этого существенно повышается эффективность рассматриваемого устройства.
  2. Сниженный уровень шума. Это свойство достигается за счет установки конических колес с косым зубом. За счет применения большого количества зубьев также обеспечивается точность хода основных элементов. Даже при большой нагрузке и скорости вращения основных элементов сильного гула не возникает, что и стало причиной широкого распространения планетарных редукторов.
  3. Малая нагрузка, оказываемая на опоры. Обычные редуктора характеризуются тем, что нагрузка оказывается на вал, который со временем может сорвать. Также нагрузка оказывает влияние на подшипники, повышая степень их износа. Со временем все приведенные выше причины приводят к необходимости выполнения обслуживания.
  4. Снижается нагрузка на зубья. Это достигается за счет ее равномерного распределения и большого количества задействованных зубьев. Часто встречается проблема, связанная с истиранием рабочей части зубьев. За счет этого они начинают не плотно прилегать друг к другу, последствия подобного явления заключается в повышенном износе и появлении шума.
  5. Обеспечивается равномерное разбрасывание масла на момент работы. Как и при функционировании любого другого редуктора, в рассматриваемом случае большое значение имеет степень смазки рабочей поверхности.
  6. Длительный эксплуатационный срок. Особенности расположения сателлитов приводит к взаимному компенсированию оказываемой силы.
  7. Повышенной передаточное отношение. Этот показатель считается основным. Передаточное соотношение может варьировать в достаточно большом диапазоне.

В целом можно сказать, что есть довольно большое количество причин, по которым применяется именно подобный механизм для передачи вращения. КПД планетарного редуктора относительно невысокое, что можно назвать существенным недостатком подобного варианта исполнения. Кроме этого, коэффициент полезного действия существенно падает при непосредственном использовании устройства, так как со временем оно изнашивается.

Незначительное отклонение в размерах становится причиной уменьшения основных свойств, а также появления серьезных неисправностей.

Применение механизма

Назначение редуктора неограниченное, большинство сложных машин и агрегатов имеют его в структуре механизма. В тяжелой промышленности чаще всего применяются червячные и цилиндрические механизмы, предназначенные для передачи усилия на инструмент.

Также он является основной составной частью механизма любого автомобиля, где применяются несколько подобных элементов. Он встречается в коробке передач, карданном вале, бензиновом насосе, тормозной системе и других узлах.

Некоторые автовладельцы думают, что редуктор и дифференциал имеют идентичную конструкцию и выполняют схожие функции. Но в отличие от редуктора, который изменяет крутящий момент, дифференциал распределяет крутящий момент между осями в определенной пропорции, без его повышения или понижения.

Редукторы давления можно встретить при добывании газа. Их применение позволяет контролировать давление и изменять его направление, будь то давление газа или воды. В нефтеперерабатывающей области подобный механизм используется в генераторных установка, различных мешалках, системах отопления и вентиляции. На цементных заводах применяются планетарные модели, которые являются составными частями транспортных лент, передающих огромное количество материалов. Назначение колесных редукторов состоит в работе ленточных транспортёров.

Практически на каждом производство используются устройства типа лебедок и подъемников, каждый из которых имеет в конструкции редуктор. Подобные механизмы встречаются в землеройной технике, которая применяется в строительстве и промышленных карьерах.

Встретить такие модели можно в различных бытовых приборах. Но чаще всего встречаются мотор-редукторы (в кухонных комбайнах, стиральных машинах, перфораторах и дрелях). В перфораторах применяют комбинацию планетарного и мотор-редуктора, что позволяет добиться оптимальной работы поступательно-вращающихся элементов.

Следует отметить, что практически каждый современный сложный механизм не может обойтись без использования редуктора. Данный элемент позволяет значительно повысить производительность двигателей, передачу силового усилия между конструкционными элементами и минимизировать износ механизмов. Выбор подходящей модели, своевременное обслуживание и соблюдение нормативной нагрузки, позволит полноценно использовать редуктор весь гарантийный срок, не зависимо от сферы его использования.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Для изменения характеристик крутящего момента используется специальный механизм, который получил название «редуктор». Данное слово образовано от латинского reductor — отводящий назад или возвращающий, что очень точно отображает принцип работы этого механизма. На данный момент существует несколько видов редукторов, которые применяются в различных агрегатах для трансформации и передачи крутящего момента от двигателя устройства, к потребителям мощности.

Читать также: Рукав для сварки алюминия полуавтоматом

Устройство и принцип работы

Рассматриваемый механизм представлен классическим сочетанием шестерен с различным диаметром, которые обеспечивают передачу вращения с изменением числа оборотов и передаваемого усилия. Особенности механизма определяют возможность применения в самых различных отраслях. Обеспечить работу можно только в случае присоединения вращающего вала к ведомой части.

Рассматривая чертеж классического устройства, следует отметить, что оно состоит из следующих элементов:

Основные элементы представлены зубчатыми и червячными парами.
Для установки и фиксации основных деталей проводится установка центрирующих подшипников.
Для смазывания трущихся деталей корпус заполняется специальным маслом

Исключить вероятность его вытекания можно за счет уплотнений.
Сальники также являются важной частью конструкции.
Корпус состоит из двух составных элементов, за счет которых есть возможность разобрать конструкция при обслуживании или ремонте.. Схема классического устройства выглядит следующим образом:

Схема классического устройства выглядит следующим образом:

  1. В качестве источника вращения устанавливается мотор.
  2. Другая часть представлена шестерней планетарного типа. Внутри расположены другие детали, крепление стакана редуктора к мотору проводится за счет фиксирующих элементов.
  3. Далее идет вал с подшипником.

Защита конструкции обеспечивается за счет крышки редуктора. Его фиксация проводится за счет болтов. В целом можно сказать, что устройство достаточно сложное, поэтому провести его ремонт и обслуживание не всегда просто.

Принцип действия агрегата во многом зависит от кинематической схемы привода. Расчет передаточного отношения проводится при применении специальных формул, которые можно встретить в технической литературе.

Основная часть конструкции состоит из следующих деталей:

  1. Коронной шестерни.
  2. Планетарная или сателлиты.
  3. Водило и солнечная шестерня.

Принцип действия рассчитывается следующим образом:

  1. Солнечная шестерня расположена в центральной части конструкции. Зачастую именно ей передается основное вращение, для чего элемент имеет посадочное отверстие под вал.
  2. Центральный элемент постоянно находится в зацеплении с другими подобными шестернями, оси которых расположены по окружности.
  3. Сателлиты находятся в зацеплении с коронной шестерней, которая представлена зубчатым колесом большого диаметра с внутренним расположением основных деталей.
  1. Водило требуется для жесткой фиксации всех деталей относительно друг друга.

Стоит учитывать, что для работы механизма одна из частей должна быть зафиксирована относительно других. В зависимости от выбора ведомого или ведущего элемента зависит показатель передаточного числа. Рассчитать число достаточно сложно, от этого показателя также зависит удельная мощность.

Конструктивные особенности рассматриваемого механизма определили то, что он может применяться для достижения самых различных целей.

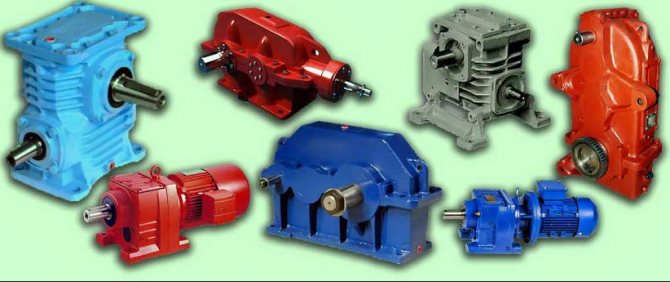

Типы редукторов

Все виды устроены по схожему принципу, разница заключается только в типе зубчатой передачи. Чаще всего встречаются цилиндрические, конические, глобоидные, комбинированные, червячные и планетарные, но последнее время конструкторы прибегают к комбинированным конструкциям, что позволяет совместить преимущества нескольких типов.

Конструкция разных типов позволяют передавать усилие между узлами, которые располагаются в различных площадях, будут они перпендикулярные (конический редуктор), параллельные (цилиндрический) или пересекающиеся валы (червячные).

Диапазон передаточного числа может разнится от в несколько единиц до нескольких тысяч, что зависит от количества ступеней. Сейчас наиболее распространены механизмы, при изготовлении которых используются нескольких ступеней. Это позволяет комбинировать несколько типов передач и добиться максимально эффективной работы. Рассмотрим основные типы.

Цилиндрический редуктор

Довольно популярные при разработке и производстве машин различного назначения. Эффективно выполняют свои функции при работе с мощными установками, при этом показывают высокий КПД, превышающий 90 %. Чаще всего используется при работе параллельных и сносных валов. Может применяться с различным количеством ступеней, от которых зависит передаточное число, оно может колебаться от 1,5 до 400.

Червячный редуктор

Имеют довольно простую конструкцию, из-за чего обрели широкую популярность. Одним из плюсов также является низкая стоимость в сравнении с аналогами. Количество ступеней обычно ограничивается одной или двумя. При этом диапазон передаточного числа червячного редуктора может находиться в диапазоне от 5 до 10000, которую можно рассчитать по специальной формуле. Недостатком этого типа является низкий КПД и ограниченные мощности силовых установок, с которыми он работает. Состоит из зубчатого колеса и цилиндрического, реже глобоидного, червяка в виде винта.

Планетарный редуктор

Особый тип, который выгодно отличается от аналогов, имея ряд преимуществ. Благодаря чему получил широкое распространение в тяжелом машиностроении. Конструкция этой модели позволяет добиться высокого передаточного числа при работе с мощнейшими силовыми установками. При этом его размеры могут быть значительно меньшими, чем габариты аналогов. Механизм назван планетарным, из-за специфического расположения конструкционных элементов, к которым относятся: сателлиты, водило, солнечная и кольцевая шестерни.

Передача усилия происходит через вал на солнечную шестерню, которая находится в зацепе со всеми сателлитами. В это время кольцевая шестерня находится в статичном положении. Модель отличается высоким КПД, и работой в диапазоне передаточного числа от 6 до 450.

Выбор типа узла всегда основывается на конструкционных требованиях к механизму, при этом выбором модели должен заниматься квалифицированный конструктор. Первое что нужно определить — какой тип передачи нужен, оптимальный размер механизма, рассчитать осевые нагрузи на валах и температурный режим работы.

От количества ступеней выбранного механизма напрямую зависит передаточное отношение. Одноступенчатые применяются для выполнения простых функций, обычно это червячный тип. Сейчас чаще можно встретить комбинированные типы передач, что позволяет значительно расширить функционал узла.

В качестве входных и выходных валов применяются стандартные прямые валы, изготовлены в форме тел вращения. От их качества напрямую зависит качество работы всего механизма, так как на них действуют множество внешних нагрузок различных типов.

Очень важно своевременно менять сальники и масло. Постоянные профилактические работы обеспечат стабильную работу и обезопасят от внезапных поломок. Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем

Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем.

В целом, самостоятельно рассчитать передаточное число, подобрать подходящую модель и провести замену (ремонт) редуктора не составит труда. Главное соблюдать рекомендации специалистов и технические инструкции, указанные производителем.

Особенности редукторных систем

Казалось бы, конструкционно редуктор ГБО устроен довольно-таки просто, да и в понятии принципов его работы сложностей не имеется. Так почему же среди автомобилистов этот узел вызывает оживлённый интерес? Пожалуй, основная причина пристального внимания к редукторным системам, ставящимся на газовое оборудование, заключена в имеющихся у них особенностях. Если быть точнее, то их всего две:

  • «Мёрзлость» редуктора. Наверное, каждый автомобилист хоть раз слышал – редукторная аппаратура ГБО часто замерзает. Правда ли это? Да и связано подобное явление с тем, что сжатый до 16 или, как в случае с метаном, 100-200 атмосфер газ активно испаряется и теряет давление до 1,8-2 атмосфер, что сопровождается забором энергии (тепла) из окружающей среды. Вследствие этого редуктор замерзает, иногда до такой степени, что просто перестаёт качественно исполнять свои основные функции. Для нейтрализации столь щепетильной особенности газовых «карбюраторов» их советуют устанавливать неподалёку от нагревающихся элементов и в зимние времена прогревать машину не на газу, а на бензине;
  • Виды используемого оборудования. К слову, редукторы ГБО могут быть либо вакуумные, которые используются на карбюраторных моторах, либо электронными, используемыми на инжекторных двигателях. Именно от формации выбранного оборудования зависит то, как его нужно настраивать. Если в случае регулировки редуктора с вакуумным принципом работы придётся использовать все навыки настройки карбюраторов, «шаманя» над регулировочными винтами, то при использовании электронного узла достаточно отрегулировать его работу посредством использования специальной программы на компьютере, соединённого с блоком управления ГБО. Безусловно, оба варианта настройки хорошие, но наилучшим уж точно является способ регулировки электронных редукторов. Так, к примеру, на электронных системах возможна гибкая подгонка давления в камерах, что в случае с «вакуумниками» просто нереально.

Классификация газовых редукторов


Редуктор для газгольдера

Устройства, регулирующие давление подаваемого газа, требуются не только в автономном газоснабжении. Редукторы ставят на многочисленных заводских установках, в котельных. Различают приборы по конструкции и виду газа, с которым могут работать, а также по назначению.

Баллонные и сетевые

Для обслуживания газгольдера, раздаточной станции или баллона требуются разные редукторы. По месту установки различают:

  • Сетевые – обслуживают рабочие или сварочные посты, питаемые от центрального газопровода. Эти же устройства монтируют в переходник между газопроводом и аппаратурой или предохранительными устройствами. Сетевой редуктор оборудуется только 1 манометром, измеряющим показатели выходящего газа.
  • Баллонные – регулируют давление при подаче пропан-бутановой или другой смеси из баллона или из газгольдера к газовым приборам. Имеют разную конструкцию. Обычно довольно компактны.
  • Рамповые – монтируются на перепускных рампах, когда требуется подавать газ от магистрального газопровода к пунктам потребления.

Аппарат подбирают с учетом мощности, диапазона регулирования, точности регулирования прочих параметров.

Пропановые, кислородные и ацетиленовые


Виды редукторов – газовые, кислородные, ацетиленовые

Если в быту потребитель сталкивается только с метаном или пропан-бутановой смесью, то на производстве работать приходится с самыми разными сжиженными смесями. По составу среды различают:

  • Кислородные – используются при сварке металлов. Редукторы окрашены в голубой цвет, крепятся непосредственно на баллонах. Изготавливаются из металлических сплавов, устойчивых к окислению, и тщательно обезжириваются.
  • Пропановые – применяют как в быту, так и на производстве. Окрашиваются в красный. Прокладки и уплотнители производят из материалов, устойчивых к n-пентану.
  • Ацетиленовые – используются при сварке. Окрашены в белый. Выполняются из металлов за исключением меди, цинка, серебра. Уплотнители делают из материалов, устойчивые к действию ацетона, ДМФ, растворителей.
  • Криогенные – рассчитаны на работу с газовыми смесями при температурах ниже -120 С. Изготавливаются из металлов, устойчивых к холоду, наподобие латуни, нержавеющей стали.

Регулировка оборудования

Отрегулировать работу ГБО Atiker, Lovato и Tomasetto можно попробовать самому. Чтобы разобраться, как настроить ГБО 2 поколения на инжекторе, следует иметь соответствующий опыт и знать принципы работы электрооборудования автомобиля.

Подлежат регулировке при эксплуатации автомобиля на ГБО:

  • количество оборотов холостого хода, при которых двигатель перейдёт на газ;
  • по необходимости требуется подстройка дозатора газовой смеси;
  • при эксплуатации автомобиля на пропан-бутановом горючем быстро загрязняется воздушный фильтр, его заменяют новым или продувают;
  • проверяется газовая магистраль на отсутствие протечек;
  • контролируется наличие газа в баллоне;
  • необходимо следить за тем, чтобы в бензобак не был пустым для периодического запуска двигателя на бензине.

При установке газобаллонного оборудования иногда приходится увеличивать или уменьшать количество оборотов, при которых инжекторный двигатель перейдёт на газ. Для этого проворачивают регулировочное сопротивление на кнопке-переключателе ГБО, добиваясь необходимых параметров. У карбюраторного автомобиля время задержки автоматического отключения газа регулируется аналогично.

Читайте далее:

Газовое оборудование 3 поколения: принцип работы, установка, плюсы и минусы

Как подключается ГБО 2 поколения на инжектор своими руками?

Как установить газовое оборудование на ВАЗ 2107?

В чем заключается принцип работы ГБО 6 поколения

Установка ГБО на ВАЗ 2106: в чём выгода и как это сделать?

Конструктивные особенности

Существует два типа конических редукторов:

  • узкие;
  • широкие.

Под узким типом редуктора подразумевается то, что ширина зубчатого колеса будет равна четверти внешнего конусного расстояния. Передаточные числа в диапазоне 3-5, а число зубьев у шестерни 20-23. У редукторов широкого типа ширина колеса варьируется в пределах от 0,3 до 0,4 внешнего конусного расстояния. Значения передаточных чисел будут 1-2,5, а количество зубьев шестерни от 25 до 28.

На рисунке ниже изображен чертеж конического редуктора, на котором видно, что зубчатые колеса соприкасаются под определенным углом. Валы установлены на однорядные роликовые подшипники и находятся в закрытом корпусе с крышкой. В большинстве случаев, материалом для корпуса служат сталь или чугун, но встречаются модели из легких сплавов. В конструкции используются шестерни конического типа, имеющие прямые или косые зубья. Использование радиальных подшипников позволяет выдерживать большие осевые нагрузки.

По типу исполнения, конические редукторы могут содержать одну или несколько ступеней, с увеличением которых будет задействовано большее количество валов и конических пар. Самыми распространенными на сегодняшний день являются редукторы конические одноступенчатые. Благодаря двухступенчатым и трехступенчатым агрегатам получается достичь требуемого вращающего момента и реверсивного движения.

В независимости от количества ступеней, вращение к редуктору от электродвигателя передается при помощи муфты, клиноременной или цепной передачи. На рисунке ниже изображена кинематическая схема одноступенчатого редуктора.

Смазка конической пары осуществляется при помощи масляной ванны. Одна из шестеренок частично погружена в масло и при вращении перемещает часть масла на другую шестерню, с которого масла вновь капает в ванну. Во время работы агрегата часть масла попадает на внутренние стенки корпуса, в которых находятся технологические отверстия. Через них масло попадает к подшипникам и смазывает их.

Устройство и принцип работы

Рассматриваемый механизм представлен классическим сочетанием шестерен с различным диаметром, которые обеспечивают передачу вращения с изменением числа оборотов и передаваемого усилия. Особенности механизма определяют возможность применения в самых различных отраслях. Обеспечить работу можно только в случае присоединения вращающего вала к ведомой части.

Рассматривая чертеж классического устройства, следует отметить, что оно состоит из следующих элементов:

Основные элементы представлены зубчатыми и червячными парами.
Для установки и фиксации основных деталей проводится установка центрирующих подшипников.
Для смазывания трущихся деталей корпус заполняется специальным маслом

Исключить вероятность его вытекания можно за счет уплотнений.
Сальники также являются важной частью конструкции.
Корпус состоит из двух составных элементов, за счет которых есть возможность разобрать конструкция при обслуживании или ремонте.. Схема классического устройства выглядит следующим образом:

Схема классического устройства выглядит следующим образом:

  1. В качестве источника вращения устанавливается мотор.
  2. Другая часть представлена шестерней планетарного типа. Внутри расположены другие детали, крепление стакана редуктора к мотору проводится за счет фиксирующих элементов.
  3. Далее идет вал с подшипником.

Защита конструкции обеспечивается за счет крышки редуктора. Его фиксация проводится за счет болтов. В целом можно сказать, что устройство достаточно сложное, поэтому провести его ремонт и обслуживание не всегда просто.

Принцип действия агрегата во многом зависит от кинематической схемы привода. Расчет передаточного отношения проводится при применении специальных формул, которые можно встретить в технической литературе.

Основная часть конструкции состоит из следующих деталей:

  1. Коронной шестерни.
  2. Планетарная или сателлиты.
  3. Водило и солнечная шестерня.

Принцип действия рассчитывается следующим образом:

  1. Солнечная шестерня расположена в центральной части конструкции. Зачастую именно ей передается основное вращение, для чего элемент имеет посадочное отверстие под вал.
  2. Центральный элемент постоянно находится в зацеплении с другими подобными шестернями, оси которых расположены по окружности.
  3. Сателлиты находятся в зацеплении с коронной шестерней, которая представлена зубчатым колесом большого диаметра с внутренним расположением основных деталей.
  1. Водило требуется для жесткой фиксации всех деталей относительно друг друга.

Стоит учитывать, что для работы механизма одна из частей должна быть зафиксирована относительно других. В зависимости от выбора ведомого или ведущего элемента зависит показатель передаточного числа. Рассчитать число достаточно сложно, от этого показателя также зависит удельная мощность.

Конструктивные особенности рассматриваемого механизма определили то, что он может применяться для достижения самых различных целей.

Виды планетарных редукторов

Отличительная черта планетарных редукторов – наличие двух и более степеней свободы. А скорость звена, напрямую связана с угловой скоростью остальных звеньев.

Существует несколько видов передач:

  1. Одноступенчатая – наиболее простой вариант с небольшими габаритами.
  2. Многоступенчатая – используется для получения большего придаточного числа.

Планетарные редукторы отличаются по расположению валов: вертикальному или горизонтальному.

Кроме того, планетарная передача различается по зацеплению зубчатых колёс, встречаются:

  • Прямые (традиционный способ) – так как монтаж такой конструкции самый простой. Используется при небольших скоростях и не высоких нагрузках.
  • Косозубые – его использование способно понизить шум редукторов, однако осевые нагрузки усложняют подбор подшипников. Угол наклона равен 18 градусам, ход более плавный, используются на скоростях среднего и высокого уровня.
  • Шевронные – зубцы направлены в разные стороны. Рекомендованы для передач с высокими нагрузками. Преимущества данного вида – практически отсутствует осевая нагрузка на подшипник, это продлевает срок службы всего узла. Данный вид передачи даёт возможность увеличивать наклонный угол зубьев, до 40 градусов. Недостаток вида – его дороговизна.
