Предохранительная муфта
Муфты этого типа служат для безопасного соединения или разъединения валов в том случае, если механизм работает под высокими нагрузками. Такие элементы способны автоматически восстанавливать функциональность агрегата после того, как пиковая перегрузка завершилась
Но важно иметь в виду, что из-за различий в коэффициентах трения дисков тонность работы предохранительной муфты достаточно невелика. Поэтому ее чаще используют при регулярных, но кратковременных перегрузках, когда работа механизма выходит за рамки нормативной частоты крутящего момента
Компенсация поглощаемой энергии обеспечивается пружиной, демпферными элементами устройства или теплоотводящими материалами, из которых может быть выполнена и основа конструкции.
Муфты соединительные назначение и классификация
Муфта соединительная кабельная (рис. 1) — специальный комплект соединительных и изолирующих материалов, который применяется для сращивания и ремонта одножильных и многожильных кабелей силовых, воздушных линий электропередач, кабелей связи и ВОК. Данный тип арматуры является достаточно прочным, с высокой степенью герметичности, позволяющей увеличить изоляционные способности соединительных элементов.
На современном рынке кабельной продукции муфта соединительная представлена различными производителями может быть чугунной, латунной и стальной, эпоксидной и свинцовой, холодной усадки и заливной, натяжной и термоусаживаемой. Все они рассчитаны на определенные параметры кабеля (тип кабеля, материал изоляции, наличие бронепокровов, рабочее напряжение и пр.) и используются в различных эксплуатационных условиях. К эксплуатационным особенностям относится способ внутренней или наружной прокладки, а также размеры арматуры — обыкновенные или малогабаритные. Ну и, конечно же, рабочее напряжение (1–110 кВ и выше) и безусловно, форма (V, Т, Х-образной) продукции.
Классификация муфт соединительных
Муфта соединительная в зависимости от вида установки и условий эксплуатации подразделяется на следующие типы:
- соединительные (С) — как соединяющие;
- стопорные (СТ) — как соединяющие и предотвращающие на вертикальных и наклонных трассах стекания кабельных масс;
- стопорно-переходные (СТП) — как соединяющие устройство кабелей с бумажной изоляцией различных типов;
- переходные (СП) — как соединяющие устройство кабеля с различными типами изоляции;
- ответвительные (О) — используемые как соединяющие и ответвляющие устройство для силовых кабелей(до 1 кВ).
Наиболее популярной на сегодня является муфта соединительная кабельная термоусаживаемая — благодаря высокому уровню эксплуатационных свойств (надежности, долговечности, эластичности, простоте монтажа). Муфта соединительная термоусаживаемая обладает стойкостью относительно воздействий внешней среды, сохраняя целостность соединения при любых погодных условиях. Примером может служить муфта СТп (рис. 2) для кабелей с пластмассовой и бумажной изоляцией с напряжением до 35 кВ.
Также для соединения кабелей до 35 кВ может применяться аналогичная муфта соединительная термоусаживаемая импортного производства — POLJ (Raychem).
От правильности выбора арматуры будет зависеть, как долго прослужит кабельная система и сохранит ли она свои технические характеристики за период эксплуатации.
Режимы работы
Для работы перфоратора в его конструкции предусмотрено три режима. Каждый из них необходим для выполнения собственной функции.
Сверление
Для выполнения задач в этом режиме переключатель устройства устанавливают в положение «сверло». Надавливать на него сильно не нужно, достаточной будет сила нажатия в 5 кг. Если перфоратор используется для сверления отверстий, нельзя включать на нём реверс или ударный режим, иначе это приведёт к поломке. Для предотвращения возникновения такой ситуации в инструменте предусмотрена кнопка «блокировка удара».
Сверление с ударом
Для работы в этом режиме переключатель устанавливается в положение, рядом с которым изображён молоток со сверлом. Затем инструмент подносят к рабочей поверхности. Необходимо следить за тем, чтобы не было перекоса бура или его скольжения по материалу. Давить на устройство при этом нужно очень легко.
Режим удара
Для работы с этим режимом переключатель устанавливается в положение, рядом с которым изображён молоток. При штроблении инструмент крепко держат двумя руками без сильного давления.
Работа с перфоратором не так сложна, как кажется на первый взгляд
При его использовании необходимо лишь чётко следовать инструкции, обратив внимание на индивидуальных конструктивных нюансах устройства. Чтобы не получить травмы и не поломать инструмент, следует заранее изучить принцип его работы и быть осторожным
Муфта сцепления
Данная разновидность муфты отвечает за плавное сцепление ведущего и ведомого валов. Сложность ее задачи обусловливается не столько физической сцепкой, сколько противодействием нагрузкам окружающей среды. Для понимания особенности таких муфт на фоне других деталей, обеспечивающих сцепку, можно сравнить их с аналогами в виде зубчатых и кулачковых компонентов соединительной цепи. В отличие от них, фрикционные муфты сцепления при большой разности в скоростях двух валов не дают сильных ударов и перегрузок. Они скорее затормаживают активность механизма, обеспечивая тем самым возможность соосного сопряжения в наиболее выгодный момент. Иными словами, они подстраиваются под оптимальные условия сопряжения.
Упругие муфты
Основные характеристики упругих муфт — гибкость в сочетании с упругостью при кручении, простота монтажа и разборки, надежность даже при больших перегрузках, компактность конструкции, долговечность и простота центровки и ремонтного обслуживания. Упругая деформация и демпфирующая способность резиновых элементов позволяют муфте амортизировать ударные нагрузки и снижать критическую скорость
Очень важно, чтобы соосность расположения валов между узлами привода была по возможности точнее, так как в противном случае возможен преждевременный износ гибких элементов. Существуют различные случаи несоосности или их комбинации:. радиальное смещение устраняется проверкой с помощью проверочной линейки до получения полного контакта по всей наружной поверхности полумуфт;
радиальное смещение устраняется проверкой с помощью проверочной линейки до получения полного контакта по всей наружной поверхности полумуфт;
угловое смещение устраняется проверкой с помощью шаблона зазора между полумуфтами, который должен быть одинаковым по всей наружной поверхности муфты.
Ниже приводятся некоторые из наиболее важных конструкций упругих муфт:
а) упругая втулочно-пальцевая муфта состоит из двух полумуфт, изготовленных из чугуна. На одной полумуфте закреплены пальцы с надетыми на них резиновыми втулками. Другая полумуфта имеет просверленные отверстия, в которые входят резиновые втулки.
Под нагрузкой втулки из синтетической резины становятся более жесткими, устраняя эффект резонанса при критических скоростях.
Специальная форма резиновой втулки и ее вулканизация на бронзовом пальце обеспечивают упругость и гибкость муфты, приводя к уменьшению возникающих нагрузок, действующих на опорные подшипники, и поглощению радиального, осевого и углового смещения;
б) упругая муфта блочного типа состоит из приводной половины с торцевыми шипами, которые входят во внутренние пазы приводимой половины. Вращающий момент передается гибкими элементами, входящими в приводимую часть с внутренними пазами;
в) сверхупругая муфта с исключительной эластичностью на скручивание способна в значительной степени поглощать ударные нагрузки на приводной механизм и его вибрации, не допуская осевых нагрузок на опорные подшипники. Муфта состоит из двух одинаковых фланцев, изготовленных из чугуна, с внутренними и внешними зубьями. Состоящая из двух частей гибкая втулка также имеет внутренние и внешние зубья, и эти части соединены вместе стальным кольцом. Зубья упругой втулки сцепляются с зубьями на фланцах без зажимов или винтов. Такая простая конструкция сокращает продолжительность монтажа и требует меньше запасных частей;
г) гибкая цельнометаллическая зубчатая муфта обеспечивает надежное соединение валов в установках, где невозможно их точное соосное расположение или где эксплуатационные условия могут вызвать несоосность. Эта гибкая неупругая зубчатая муфта предназначена для передачи вращающего момента от одной втулки к другой через обойму или фланцевые крышки. Зубья во втулке и обойме или крышке нарезаются с большой точностью.
Зазор сведен к минимуму, однако гибкость муфты еще сохраняется. Муфты смазываются консистентной смазкой, при этом пространство между двумя втулками образует камеру для смазки. При вращении муфты центробежные силы отбрасывают смазку внутрь зубчатого зацепления.
Используемые в конструкции материалы
Традиционные технологии изготовления муфт базируются на использовании стальных сплавов с антикоррозийными покрытиями. В наши дни также развивается сегмент композитных углеродных материалов, кевларовые элементы и так далее. Самые же технически развитые детали изготавливают из специализированных фрикционных материалов. В частности, к таким можно отнести ретинакс, трибонит и пресс-композит. Первый представляет собой сплав барита, асбеста и фенолформальдегидных смол, дополненных стружкой из латуни. В состав трибонита также входят компоненты нефтепродуктов и композиты, благодаря которым диск фрикционной муфты может эксплуатироваться в условиях водной среды. Прессованные композиты отличаются тем, что в составе их структуры предусматриваются высокопрочные волокна, повышающие износостойкость деталей.
Разновидности фрикционных дисковых муфт
Классификация фрикционных дисковых муфт предполагает их разделение на следующие категории:
- «Сухие» механизмы. Отличаются высоким коэффициентом трения. Но так как в этих моделях нет масла, то внутренние детали не смазываются.
- «Мокрые» устройства. Частично заполнены маслом, что делает отвод тепла более эффективным. Кроме того, масло смазывает детали внутри устройства. По сравнению с сухими моделями, мокрые дисковые муфты отличаются небольшим коэффициентом трения. Однако этот недостаток компенсируется за счет увеличения давления на пакет дисков и использования высокотехнологичных фрикционных материалов.
Разновидности муфты
Муфты различаются по конструкционному исполнению, способу оказания прижимного усилия и характеру обеспечения механики трения. Уже говорилось, что в качестве элементов муфты чаще всего выступают диски. Но также могут использоваться конусные, цилиндрические и барабанно-ленточные детали. Такие элементы обычно применяют в конструкциях, где реализуется нестандартная конфигурация прижима, например угловая. Техническим развитием традиционных механизмов стала многодисковая фрикционная муфта, которая выигрывает за счет плавности хода и обеспечения более высокой силы сцепления. Что касается способа оказания прижимного усилия, то оно может обеспечиваться гидравликой или пневматикой. В первом случае рабочей средой будет выступать техническая жидкость, а во втором – сжатый воздух от компрессора. Также современные муфты работают за счет электромагнитных потоков, но из-за высокой стоимости и сложности данное решение менее распространено. Механика трения, в свою очередь, обеспечивается по сухому или мокрому принципу. В первом случае движения выполняются без применения смазки, а во втором – с маслом, которое снижает негативные эффекты трения и отводит тепло.
Особенности кулачково-дисковых муфт
Одна из разновидностей дисковых муфт – модели с кулачками на торцевых поверхностях. Такие устройства состоят из трех дисков. Внешние диски соединены с входным и выходным валами. Соединение среднего диска с двумя другими обеспечивается за счет выступа-впадины. В кулачково-дисковых механизмах нередко предусмотрена специальная пружина, которая компенсирует зазор между деталями и холостой ход главного звена механизма.
В отличие от фрикционных моделей, в кулачковых устройствах средний диск вращается вокруг своей центральной точки с той же скоростью, что входной и выходной валы.
Во избежание появления динамических нагрузок в процессе работы, устройство включают только в неподвижном состоянии. При этом валы обычно вращаются с относительной скоростью не более 1 м/с.
По сравнению с фрикционными моделями, кулачковые устройства имеют меньшие размеры, и в этих механизмах отсутствует относительный поворот валов. Количество кулачков выбирается исходя из крутящего момента, который нужно передавать.
Что такое муфта?
В широком смысле муфта — соединитель, который чаще всего используется для в механических конструкциях. Их главной задачей является не только соединить валы вместе с учётом их смещения, но и передать их вращающий момент, не изменяя его направления. Также они предназначены для:
- компенсирования несоосности. Нередко механизмы не совпадают по диаметру осей, поэтому обычным способом соединить их не получится. Муфта же снимает этот недостаток миллиметров, поскольку прекрасно подходит под обе оси валов;
- защиты от нагрузок. Механическая работа сопряжена с большими динамическими нагрузками, которые быстро выводят отдельные элементы механизма из строя. Подходящая упругая муфта поглощает такие нагрузки и нейтрализует их вред, продлевая срок службы валов.
Эта деталь незаменима при соединении нескольких отдельных валов в один длинный. Таким образом составная конструкция работает как целая, не теряя эффективности.
Принцип работы перфоратора
Поршень и таран между собой имеют воздушное пространство, которое при работе инструмента сжимается и разжимается с высокой частотой. В результате того, что давление меняется, таран копирует движения поршня, при этом совершает удары по бойку, боёк, в свою очередь, совершает удары по сверлу или долоту, которые установлены в данный момент в патроне. Вариант в котором пневматический привод, отключается автоматически, если не работать инструментом. Это реализовано конструктивно.
В инструменте при смещении тарана, когда на долото не осуществляется давление, происходит отключение подачи воздуха. При прижимании долота к обрабатываемой поверхности таран смещается, открывается воздух, инструмент начинает работать.
Инструмент, относящийся к тяжёлому или среднему в основном имеет вертикальное положение мотора, поршень приходит в движение кривошипно-шатунным механизмом. За счёт высокой амплитуды движения происходит увеличение силы удара по долоту, эта сила в таких аппаратах доходит до 20 кДж.
Есть много фирм по производству качественного инструмента, это Bosch, Makita, Metabo, Интерскол и другие.
Безопасность эксплуатации
Перфоратор – электромеханический инструмент, поэтому пользоваться им нужно, соблюдая меры безопасности.
- Перед началом работы нужно убедиться в целостности электрического шнура. Поврежденная вилка или изоляция на шнуре могут привести к поражению электрическим током. Трещины на корпусе также могут послужить источником опасности.
- Сменные насадки должны надежно крепиться, в противном случае во время работы они могут выскочить из патрона и нанести травму.
- Сверлить материал нужно, не прикасаясь к вращающейся части инструмента: острые кромки легко повреждают руки и другие части тела.
- Насадки при вращении сильно нагреваются, поэтому после окончания работы нельзя прикасаться к ним голыми руками во избежание ожогов.
Правильно работать электроинструментом — значит сохранить здоровье. Обязательно следуйте правилам безопасности и одевайте средства индивидуальной защиты: перчатки, маску или очки, специальную рабочую одежду.
Типы
Муфты подразделяются следующим образом:
- связь ведомой и ведущей частей осуществляется механически;
- связь между основными частями осуществляется с помощью индукции. Такая связь возможна за счет магнитного поля.
К механическим относят:
- фрикционную. Основные части этой муфты скрепляются электромагнитными усилиями. Они могут быть исполнены с различным числом дисков, а также иметь различную поверхность трения (коническую или цилиндрическую формы);
- порошковую. В этих конструкциях ведомая с ведущей частью соединяются специальным ферромагнитным порошком, который заполняет пространство между составляющими механизма. Этот порошок намагничивается и плотно скрепляет части;
- зубчатую (еще одно название — «кулачковая»). Под действием электромагнита основные две части скрепляются находящимися на них зубчиками.
К индукционным относится:
- асинхронная. В этом механизме, благодаря вращательным движениям ведущей части, образуется электромагнитное воздействие в части ведомой. Данную деталь еще называют муфтой скольжения;
- синхронная. За счет действия постоянных магнитов у разных концов этой детали, под воздействием пускания тока через катушку, происходит возникновение поля, скрепляющего обе ее части;
- гистерезисная муфта электромагнитная. Как следует из названия, скрепление частей происходит явлением гистерезиса, когда магнитотвердое тело перемагничивается.
Любой их вышеперечисленных принципов работы не меняет главного назначения муфты: преобразования на входе механической энергии в нее же на выходе.
Для управляющих и автоматических систем могут использоваться все виды муфт.
Работа индукционных элементов соответствует работе электрическому двигателю. Поэтому наибольшее распространение получили следующие устройства:
- ферропорошковые с электромагнитным управлением;
- электромагнитные фрикционные муфты.
Устройство и принцип работы некоторых муфт
Примером нерасцепляемых муфт являются так называемые глухие муфты. По характеру работы их относят к жестким муфтам. Глухие муфты соединяют соосные валы в одну жесткую линию. Наиболее распространенными глухими муфтами являются втулочные и фланцевые муфты.
Рис. 32. Втулочные муфты: а – крепление втулки 1 штифтами 2; б – крепление втулки 1 шпонками 3 и фиксация винтом 2
Втулочная муфта представляет собой втулку, надеваемую на концы валов и закрепляемую на них штифтами (рис. 32 а), шпонками (рис. 32 б) или шлицами. Эти втулки имеют простую конструкцию, малые габариты и низкую стоимость. Прочность таких муфт определяется прочностью штифтов и шпонок.
Фланцевая муфта (рис. 33) состоит из двух полумуфт с фланцами, стянутыми болтами. Фланцевые муфты могут передавать большие моменты, достаточно надежны в работе.
Жесткие компенсирующие муфты предназначены для соединения валов с компенсацией различного рода смещений (рис. 34 а — радиальных, б — осевых, в — угловых), появляющихся вследствие неточности изготовления и монтажа.

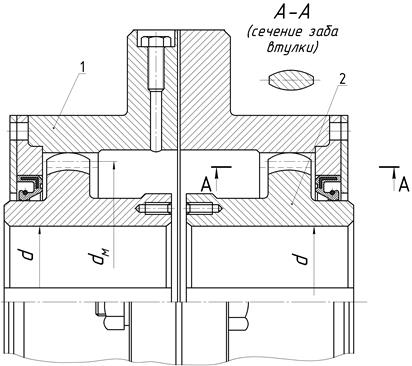

В качестве примера таких муфт рассмотрим зубчатую компенсирующую муфту. Она состоит (рис. 35) из двух обойм 1 с внутренними зубьями эвольвентного профиля, которые зацепляются с зубьями втулок 2, насаживаемых на концы валов. Обоймы соединены между собой болтами.
Рис. 35 Зубчатая муфта
Основная часть упругих муфт — упругий элемент (неметаллический или металлический), смягчающий толчки и удары, защищающий от крутильных колебаний.
Наиболее широко применяемая упругаявтулочно-пальцевая муфта (МУВП) состоит из двух полумуфт (рис. 36), в одной из которых в конических отверстиях закреплены соединенные пальцы с надетыми гофрированными резиновыми втулками.
Рис. 36. Втулочно-пальцевая Рис. 37. Муфта упругая с
муфта торообразной оболочкой
Упругая муфта с горообразной оболочкой состоит из двух полумуфт (рис. 37), упругой оболочки, по форме напоминающий автомобильную шину, и двух колец, зажимающих с помощью винтов оболочку. Эта муфта обладает высокими упругими и демпфирующими свойствами, обеспечивает шумо- и электроизоляцию узлов привода.
Примером сцепных (управляемых) муфт могут служить кулачковые (рис. 38) и фрикционные (рис. 39) муфты.
Рис. 38. Схема кулачковой муфты
Кулачковая муфта состоит из двух полумуфт с кулачками на торцевых поверхностях. Для переключения муфты одна полумуфта передвигается вдоль вала на направляющей шпонке или шлицах с помощью механизма управления муфтой. При включении кулачки одной полумуфты входят во впадины другой, создавая жесткое сцепление.
Рис. 39. Схемы фрикционных муфт
Фрикционные муфты служат для плавного сцепления валов под нагрузкой на ходу при любых скоростях. Передача крутящего момента осуществляется силами трения между трущимися поверхностями деталей муфты. В момент перегрузок фрикционные муфты пробуксовывают, предохраняя машину от поломок. По форме поверхности трения фрикционные муфты делятся на дисковые (рис.39 а), конусные (рис. 39 б) и цилиндрические (рис. 39 в)
Самоуправляемые муфты предназначены для автоматического сцепления и расцепления валов при изменении заданного режима работы машины. Примером самоуправляемых муфт могут служить предохранительные муфты.
Предохранительная пружинно-кулачковая муфта по конструкции аналогична сцепной кулачковой, только подвижная в осевом направлении полумуфта прижимается к неподвижной с помощью пружины. При перегрузке сила на гранях кулачков становится больше прижимного усилия пружины и муфта многократно прощелкивает кулачками, подавая звуковой сигнал о перегрузке.
Рис. 40 Предохранительная
муфта со срезным штифтом
Существуют такжепредохранительные муфты с разрушающимся штифтом. На рис. 40 изображена такая предохранительная муфта. В ней при перегрузке штифт 3 срезается кромками стальных закаленных втулок 4, установленных в полумуфтах 1 и 2. Для возобновления работы машины вывинчивают пробку и срезанный штифт заменяют новым. Иногда в муфте ставится два срезных штифта.
Дата добавления: 2016-12-16 ; просмотров: 5327 ;
Разновидности муфты
Муфты различаются по конструкционному исполнению, способу оказания прижимного усилия и характеру обеспечения механики трения. Уже говорилось, что в качестве элементов муфты чаще всего выступают диски. Но также могут использоваться конусные, цилиндрические и барабанно-ленточные детали. Такие элементы обычно применяют в конструкциях, где реализуется нестандартная конфигурация прижима, например угловая. Техническим развитием традиционных механизмов стала многодисковая фрикционная муфта, которая выигрывает за счет плавности хода и обеспечения более высокой силы сцепления. Что касается способа оказания прижимного усилия, то оно может обеспечиваться гидравликой или пневматикой. В первом случае рабочей средой будет выступать техническая жидкость, а во втором – сжатый воздух от компрессора. Также современные муфты работают за счет электромагнитных потоков, но из-за высокой стоимости и сложности данное решение менее распространено. Механика трения, в свою очередь, обеспечивается по сухому или мокрому принципу. В первом случае движения выполняются без применения смазки, а во втором – с маслом, которое снижает негативные эффекты трения и отводит тепло.
Используемые в конструкции материалы
Традиционные технологии изготовления муфт базируются на использовании стальных сплавов с антикоррозийными покрытиями. В наши дни также развивается сегмент композитных углеродных материалов, кевларовые элементы и так далее. Самые же технически развитые детали изготавливают из специализированных фрикционных материалов. В частности, к таким можно отнести ретинакс, трибонит и пресс-композит. Первый представляет собой сплав барита, асбеста и фенолформальдегидных смол, дополненных стружкой из латуни. В состав трибонита также входят компоненты нефтепродуктов и композиты, благодаря которым диск фрикционной муфты может эксплуатироваться в условиях водной среды. Прессованные композиты отличаются тем, что в составе их структуры предусматриваются высокопрочные волокна, повышающие износостойкость деталей.
Принцип работы
Как уже отмечалось, муфты могут иметь разные задачи, но в целом принцип их работы остается одним – осуществление сопряжения и разъединения двух рабочих агрегатов. В процессе подключения к движению фрикционной муфты на управляемом валу постепенно нарастает сила прижатия. То есть фрикционная сторона осуществляет поступательное сцепление с ведомым валом. В этот момент важна не столько сама сцепка, сколько схождение двух сил прижатия на фоне совершаемой работы со стороны основного вала.
Муфта для предохранения рассчитана на функцию безопасного разобщения валов при выходе пиковой величины крутящего момента за рамки стандартных значений. Подключаемый вал в дальнейшем будет продолжать стабильную плавную работу. Впрочем, это определит характер движения механизмов, которые обслуживает фрикционная муфта. Принцип работы дисков при осуществлении прямолинейного движения предполагает, что большое значение в качестве сопряжения будут иметь вспомогательные узлы и агрегаты, через которые также транслируется передача. Например, к таким могут относиться бортовые редукторы, сервомеханизм (при поворотах), а также вилка отключения муфты.
Разновидности фитингов
Кроме материалов изготовления, муфты отличаются по своим техническим характеристикам, но основным различием является способ монтажа. По этому показателю они бывают:
- компрессионные;
- обжимные;
- приварные пластиковые;
- резьбовые.
Рассмотрим каждый из этих видов несколько подробнее.
Муфта компрессионная соединительная. Удобство использования – вот основное достоинство такой детали. Она фиксируется за счёт запрессовки специальной втулкой обжимного кольца. Такое техническое решение исключает вероятность раскручивания при вибрациях разного вида, а также гидроударах. Из преимуществ можно выделить:
- универсальность;
- лёгкость установки своими руками. Провести монтажные работы может человек, обладающий лишь начальными сантехническими навыками;
- возможность повторной эксплуатации;
- нет необходимости использовать сварочный аппарат;
- невысокая стоимость.
Компрессионная муфта — это простая конструкция, в которой герметичность обеспечивается уплотнительными кольцами и гайками
Монтаж выполняется следующим образом:
- детали крепёжного элемента – цанговое кольцо, гайка и проч. – надеваются на трубу;
- затем труба насаживается на штуцер либо вставляется в патрубок соединительного компонента;
- далее цанговое кольцо надвигается, а гайка затягивается.
Муфта обжимная. Сфера применения такого изделия – металлопластиковые системы водоснабжения. Необходимо отметить, что потребность в муфте соединительной обжимной возникает нечасто. Обусловлено это тем, что продажа «металлопластика» осуществляется многометровыми бухтами. Когда же обжимная деталь всё-таки понадобится, её монтаж выполняйте в следующем порядке:
- обрежьте кромки трубок под прямым углом;
- вставьте трубки в гильзы;
- место соединения обжимайте специальным инструментом.
Муфта приварная пластиковая. Вид пластика привносит отличия в процесс сборки водопровода. Коротко они формулируются так:
- ПНД. Монтаж ПНД водопровода, как правило, осуществляется с помощью электросварной муфты, имеющей электрические спирали. Состыковав все детали, подключите к муфте такого типа специальный аппарат. После его включения на спираль начнет поступать электроток, из-за чего та будут разогреваться до температуры плавления полиэтилена. В результате материал компонентов смешивается, а после остывания образуется очень прочное соединение.
- ПВХ. Метод монтажа такого трубопровода больше схож со склеиванием, а не со сваркой. И здесь соединяемые поверхности расплавляются, но не из-за высокой температуры, а под воздействием специального химического состава – клея. Тем не менее, такой способ принято называть муфтовой сваркой.
Трубы ПВХ можно соединять клеевым методом, но в этом случае соединительная муфта все равно называется сварной
Монтаж предполагает такую последовательность действий:
- соединяемую трубу обрежьте и вставьте её в соединительную деталь;
- на поверхности трубы поставьте отметку, показывающую глубину вхождения;
- размеченный участок обмажьте с помощью кисточки тонким слоем вышеуказанного клея;
- соедините элементы. Сделав это, обязательно проверните их на четверть оборота;
- вторую трубу приклейте спустя несколько минут таким же образом.
Полипропилен. Сварка фитинга выглядит так:
- соединительная деталь и труба вставляются в предварительно нагретые насадки специального паяльника;
- после того как пластиковые поверхности размягчатся, вытащите детали из паяльника и соедините друг с другом;
- дав пластику остынуть, вторую трубу соедините с фитингом точно так же.
Муфта резьбовая. Такие фитинги применяются, как правило, для стальных трубопроводов. Инструкция по монтажу муфты резьбовой соединительной представлена ниже.
- обрежьте предполагаемые к соединению трубы строго перпендикулярно продольной оси;
- нарежьте на них резьбу;
- далее накрутите поджимающие гайки;
- затем по очереди вкрутите трубы в соединительную деталь.
Резьбовые муфты разных типов используют при монтаже металлических трубопроводов
Как соединить валы механизмов?
Для передачи осевого вращения применяются валы, на котором могут крепится различные шестерни и звездочки. Соединение проводится при применении различных методов, к примеру, используются муфты для соединения валов. К их особенностям относятся нижеприведенные моменты:
- Есть возможность выполнять демонтаж.
- Существенно упрощается сбор и производство конечного изделия.
- Многие типы изделий позволяют компенсировать различного рода смещения, которые могут возникать при работе устройства.
- Устройство может выдерживать существенную нагрузку.
Сегодня детали соединяются между собой при применении технологи сварки крайне редко. Это связано с тем, что вибрация и другое воздействие может стать причиной появления трещин и других дефектов.
Неправильная фиксация может привести к поломке устройства. Изделие выбирается в зависимости от эксплуатационных условий. К примеру, валы могут смещаться в самых различных направлениях.
Заключение
Хотя на смену традиционной механике приходят более эргономичные, функциональные и удобные в управлении приводные системы наподобие электромагнитных и пневматических, в некоторых сферах по-прежнему востребованы привычные силовые детали. К таким как раз относятся и фрикционные муфты, благодаря несложной форме которых простые технические устройства служат долго и исправно. Разумеется, есть свои сложности в обслуживании таких компонентов. Они изнашиваются, требуют ремонта и замены. Однако даже внедрение современных электромагнитных аналогов пока не способно в полной мере восполнить функцию стальной муфты с гидравликой. Другое дело, что есть спрос на повышение технико-эксплуатационных качеств за счет новых композитных материалов. Но и они принципиально отличаются лишь физико-химическими свойствами.
