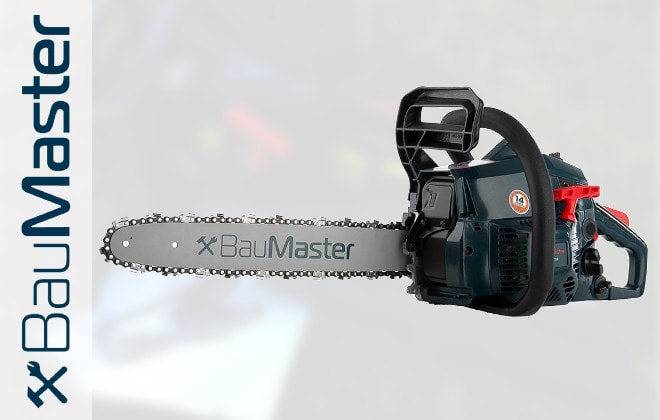

Бензопила баумастер регулировка карбюратора

Преимущества и недостатки режущего устройства

1. Скорость обработки древесины в 5−10 раз быстрее обычной ручной пилы.
2. Простота использования в боковом направлении.

Недостатки:

1. Низкая безопасность в эксплуатации. Самый большой риск травмирования, когда цепь зацепляется за что-то твёрдое, а двигатель продолжает работать, происходит обрыв цепи, что может привести к смертельным травмам. Рекомендуется при работе с таким инструментом носить специальные защитные шлемы и очки.
2. Необходимость обслуживания. В цепной пиле тонкая пыль попадает в механизм, смешивается с маслом смазки цепи и создаёт плотную грязь, поэтому она нуждается в регулярной чистке.

Регулировка карбюратора

Как мы уже упоминали, производитель выставляет достаточно точные настройки, при которых ваша бензопила должна хорошо работать. Однако в процессе эксплуатации происходит износ отдельных узлов и деталей, нарушаются заводские регулировки.

Если вы заметили, что бензопила работает со сбоями, потеряла мощность, часто глохнет без видимых причин: пришло время произвести регулировку карбюратора.

Винты регулировки карбюратора

Процесс регулировки китайской бензопилы осуществляется при помощи манипуляций с тремя винтами: H (High), L (Low) и T. Винт T, в зависимости от того, где и кем произведена ваша бензопила, может иметь маркировку S или LA.

• High: регулирует работу бензопилы на высоких оборотах, отвечает за работу главного жиклера;
• Low: ответственен за работу движка при малых оборотах, отвечает за жиклер холостого хода;
• T (S, LA): при посредстве этого винта производится регулировка оптимального уровня холостых оборотов;

Приступая к регулировке карбюратора, найдите паспорт бензопилы с таблицей углов поворота регулировочных винтов. Регулировку можно проводить специальной или обычной плоской отверткой.

Пошаговая инструкция регулировки карбюратора:

• Установите бензопилу в хорошо освещенном помещении или на открытом пространстве;
• Следующий этап зависит от бензопилы. На некоторых моделях, регулировку можно производить не снимая защитной крышки воздушного фильтра. Другие производители, закрывают винты кожухом, который необходимо снять;
• Основной этап регулировки начинаем манипуляциями с винтами H и L. Закрутите их до упора. Почувствовав сопротивление, отверните на полтора оборота назад;
• Попробуйте завести мотор. Если он не заводится, добивайтесь желаемого результата проворачивая винт Т по часовой стрелке, не более чем на ¼ оборота;

Таким образом, мы нашли стартовые параметры для начала регулировки.

• Запустив двигатель, дайте ему прогреться на протяжении 8-11 минут;
• Используя винт L найдите самые высокие обороты движка и отверните винт от этой точки на ¼ оборота. При наличии тахометра, эту операцию лучше всего проводить с его помощью;
• Винтом холостого хода (Т) добейтесь нормальной работы бензопилы на холостых оборотах;
• Проверьте приемистость движка, погоняйте его в разных режимах;
• Если поломку не удалось устранить дома, то придется обращаться к опытному механику, который обладает не только знаниями, но и опытом;

Выше приведен процесс регулировки наиболее распространенных карбюраторов, которые устанавливают на бензопилы китайского производства. Процесс регулировки некоторых брендовых бензопил может носить несущественнее отличия.

Как настроить пилу китайского производства?

Конструкция карбюратора на китайских бензопилах ничем принципиально не отличается. Порядок и принцип настройки также не имеют никаких отличий и выполняются тем же порядком. Единственная сложность, которая может возникнуть во время выполнения работ — определение назначения регулировочных винтов. Обычно винт Т находится сверху, а H и L расположены в нижней части корпуса карбюратора. Может присутствовать еще один, дополнительный винт.

Обычно их назначение определяют опытным путем, слегка изменяя положение и следя за результатом. После того, как назначение элементов будет отчетливо определено, дальнейшая настройка не составляет труда и выполняется обычным порядком.

Настройка карбюратора бензопилы — важная и необходимая процедура, которую периодически приходится выполнять для восстановления нормальной работоспособности инструмента. Принципиальной сложности этот процесс не создает, Но требует от пользователя аккуратности, внимания и соблюдения правил безопасности. Цепь бензопилы обычно не снимают, поскольку понадобится наблюдать за ее положением

Поэтому важно постоянно помнить о возможности ее запуска и проявлять необходимую осторожность

Регулировку надо производить плавно, небольшими изменениями положения винтов, чтобы не вызвать слишком резких изменений режима вращения вала. Результат зависит от внимательности и тщательности пользователя, а правильно настроенный карбюратор позволит продлить срок службы инструмента.

Echo CS 3050 14” – особенности и комплектация

Среди конструктивных особенностей этой модели следует выделить наличие тройного защитного покрытия на стенках цилиндра.

Это делает инструмент гораздо надежнее агрегатов других компаний. В конструкцию также входят 6 амортизаторов, понижающих вибрацию на рукоятки. Другие характеристики пилы включают:

• Объем цилиндра – 35 см 3 ;
• Мощность пилы – 1300 Ватт или 1,72 л. с.;
• Объем бачка для смазчоного вещества – 155 мл;
• Вес в собранном для эксплуатации виде – 5,4 кг.

Эта бензопила Echo хорошо справляется с различными бытовыми задачами. Комплектация агрегата состоит из цепи, шины, чехла и документации.

Какие карбюраторы используются на китайских бензопилах

Самые оптимальные конструкции карбюраторов для бензопил разработаны ведущими мировыми производителями – немецким Stihl, японским Walbro и других. Эти лучшие разработки превзойти трудно. Поэтому большинство китайских производителей копируют лучшие модели.

Некоторые безымянны, от неизвестного производителя и не имеют даже маркировки. Их предлагают просто для конкретной модели бензопилы. Например, карбюратор для бензопилы Stihl MS 361.

Другие имеют фирменные наименования известных брендов.

Третьи имеют собственные броские названия – в русской транскрипции Кинг-конг, Технопарк, Резет и другие.

Особенности устройства карбюратора китайской бензопилы

Их конструкция и параметры отличаются, в зависимости от того, для бензопилы какой мощности и модели они предназначены. Все они практически идентичны оригинальным карбюраторам по конструкции, но не всегда по качеству. Сегодня нельзя считать все китайские изделия 100% хламом. В свою очередь по качеству их условно можно разделить на три группы:

1. Некачественные. Используются неподходящие сплавы, которые окисляются, крошатся и ломаются. Нет точности подгонки, калиброванные отверстия не соответствуют требуемым величинам, что ведет к перерасходу или нехватке топлива в камере сгорания. Ответственные детали быстро выходят из строя. Пластиковые детали быстро грубеют или наоборот, размягчаются от бензина и перестают работать. Оси и проволочные тяги гнутся, резьбы креплений срываются. Такие изделия стоят дешевле всех. Их делают на полукустарных производствах, на приспособленном оборудовании. Как правило, они не имеют названия и маркировки.
2. Карбюраторы среднего качества. Это изделия заводской сборки. Здесь не экономят на сплавах, налажено поточное производство с контролем качества. Это вполне работоспособные карбюраторы, которые могут иметь срок службы даже больший, чем у всей бензопилы.
3. Качественные карбюраторы. В первую очередь, это изделия мировых производителей, чьи мощности расположены на территории КНР. По географии их можно считать китайскими, но делают их по технологиям фирмы – владельца бренда, дорожащей своей репутацией. Например, в КНР выпускаются японские карбюраторы Walbro.

К тому же среди китайских производителей появились те, которые делают ставку на высокое качество. Они вкладывают большие средства в мощные производства, регистрируют свой собственный бренд и работают на его репутацию.

Бензопила Sturm GC99374 – параметры модели

Эта модель от бренда Sturm отличается солидным запасом хода и хорошими техническими параметрами. Основные области использования инструмента – садоводство, озеленение и небольшие постройки.

В стандартную комплектацию бензопилы входит надежный двухтактный двигатель внутреннего сгорания, оснащенный хромированным цилиндром и двумя поршневыми кольцами. Все детали двигателя изготовлены из кованой стали, устойчивой к ржавчине.

Бензопила Sturm GC99374

Для запуска штатного мотора производитель предусмотрел прочный ручной пускатель. Использование качественных элементов при его изготовлении дает механизму возможность запускать инструмент даже при температуре -30 градусов.

Эта пила Sturm оснащена надежным инерционным тормозом. Он активируется, когда инструмент падает или цепь ударяется о твердый металлический предмет.

Технические характеристики модели включают:

• вес с гарнитурой – 4,3 кг.
• шаг пильной цепи – 0,325 «;
• мощность штатного ДВС – 2,4 л вместе с.;
• емкость имеющегося топливного бака – 310 мл;
• возможная длина используемого для работы автобуса 30-35 см;

В состав этой пилы Sturm входит сверхмощный масляный насос. Он начинает работать только тогда, когда цепь скользит по покрышке, что позволяет владельцу модели сэкономить значительное количество масла.

Бензин не поступает в карбюратор бензопилы

Если топливо не входит в стандартную камеру, то это может свидетельствовать о нескольких поломок одновременно. Первый шаг. Проверка воздушных и топливных фильтров. Во время работы пилы эти элементы поглощают большое количество пыли, дополнительно предотвращает проникновение чистого воздуха и топлива. Слегка загрязненный фильтр можно очистить бензином, но если деталь забита большим количеством пыли, то ее нужно будет заменить.

Еще одна причина неисправности. Игла. Эта часть приклеивается, особенно на бензопилах китайского производства. Для устранения проблемы в большинстве случаев достаточно будет просто переместить иглу.

Если в камеру не попадают топливо, владелец пилы должен осмотреть пломбы инструмента. После нескольких месяцев использования инструмента эти детали теряют герметичность. Со временем они начинают просачиваться газом, в результате чего прибор перестает пускаться. Ремонт проводится заменой масляных уплотнений.

Дыхательный аппарат играет важную роль при запуске пилы. Он расположен у крышки бензобака пилы и выполняет сразу 2 задачи. Он поддерживает оптимальное давление воздуха и не дает топлива вытекать. Чтобы проверить вентилятор, вам нужно будет выключить топливную трубу и посмотреть, сколько бензина вытекает. Если он вообще не протекает, то стандартный вентилятор забивается мусором и грязью. В этом случае вам нужно будет очистить элемент и установить его заново.

Если топливо не попадает в камеру, то нужно проверить топливную магистраль. Чаще всего для завершения инструмента бюджетного класса используется китайский шланг, который со временем теряет свою герметичность

В этом случае понадобится заменить леску, обратив особое внимание на герметичность швов канала

Коротко о производителе

Компания, которая занялась произведение отменных бензопил последнего поколения – это Kyoritsu Noki Company Limited. Она начала свою деятельность еще в 1947г., а самая 1-ая пила была ней выпущена спустя много времени, аж в 1963 г. и имела заглавие EchoCS-80.

1971 стал знаменательным для развития данного бренда. В это время компания изменила свое название и отныне начала именоваться как KioritzCorporation. Первая пила, выпущенная под данным брендом – это профессиональный агрегат CS-302, отличающийся маленькими габаритами.

Начиная с 78-го года минувшего века данная компания стала именоваться коротко и престижно – ECHO. Эта инкорпорация стала быстро набирать популярность и завоевала доверие клиентов по всему миру.

На сегодняшний день эта компания стала частью огромнейшей мировой корпорации под названием Yamabiko.

Карбюраторы, которые используют на китайские бензопилы

Известные бренды разрабатывают лучшие модели, которые скопировать практически невозможно, поэтому большая часть китайских производителей изготавливают самые ходовые модели. Одни остаются без имени и маркировки, другие получают названия популярных брендов.

Особенность карбюратора, зависит от модели и мощности. За счет этого размеры карбюратор и их конструкция отличаются между собой.

Большая часть копий схожи по конструкции с оригиналами, но увы качеством редко. На сегодняшний день не все изделия изготовленные в Китае можно считать барахлом.

По качество карбюратор, можно поделить делится на три вида:

1. дешевые;
2. средней стоимости;
3. дорогие.

Дешевые, чаще всего изготавливают из второсортных материалов, которые за частую ломаются, не сходятся в подгонке, рассыпаются, величина отверстий не сходится с калибровкой, срывается резьба. Такие карбюраторы тяжело даже назвать одноразовыми. Покупаю такой карбюратор, давайте себе отчет, что вы просто выкинули деньги на ветер, ведь такая покупка не имеет даже маркировки и названия модели.

Карбюраторы средней стоимости — это идеальный вариант заводской сборки и хорошего качества. Возможно, такой карбюратор проработает дольше самой бензопилы.

Фирменные карбюраторы изготавливают на территории Китая, но отличаются они от Китайских только тем, что у них есть имя и свой бренд. Фирмы изготавливающие такие карбюраторы, дорожат своей репутацией и вкладывают в мощь изготовления.

Какие карбюраторы используются на китайских бензопилах

Самые оптимальные конструкции карбюраторов для бензопил разработаны ведущими мировыми производителями – немецким Stihl, японским Walbro и других. Эти лучшие разработки превзойти трудно. Поэтому большинство китайских производителей копируют лучшие модели.

Некоторые безымянны, от неизвестного производителя и не имеют даже маркировки. Их предлагают просто для конкретной модели бензопилы. Например, карбюратор для бензопилы Stihl MS 361.

Другие имеют фирменные наименования известных брендов.

Третьи имеют собственные броские названия – в русской транскрипции Кинг-конг, Технопарк, Резет и другие.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

• тахометр — для точного определения максимального количества оборотов двигателя;
• шлицевая отвертка — необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах. Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать — пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

• L — регулировка низких оборотов (отвечает за качество топлива);
• H — регулировка высоких оборотов (отвечает за количество топлива);
• T — регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

1. Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
2. Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
3. Запустить пилу и прогреть в течение 5-10 минут.
4. Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
5. Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
6. Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
7. Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Пошаговая инструкция по разборке

Устройство карбюратора моделей разных марок практически идентично, поэтому в качестве примера рассмотрим бензопилу Partner. Каждый предмет аккуратно извлекается и складывается, чтобы потом было легче его собрать.

Цепные карбюраторы разных производителей, если они различаются, это не принципиально

Снимите верхнюю крышку, открутив три болта. За ним следует поролон, неотъемлемая часть воздушного фильтра.

Стрелками указаны болты, которые нужно открутить, чтобы снять крышку

Затем снимите топливный шланг и затем приводной шток.

Верхняя стрелка указывает на топливный шланг, нижняя. На привод.

Далее снимите кабельный наконечник.

Стрелка показывает конец кабеля, который нужно удалить.

Слева от фитинга затяните газовый шланг.

Также осторожно снимите газовый шланг, указанный стрелкой

Карбюратор отсоединен постоянно, он готов к регулировке

Его механизм довольно сложный, поэтому, если вам понадобится дальнейшая разборка карбюратора, элементы следует снимать очень осторожно. Они маленькие, чтобы их можно было потерять

Карбюратор состоит из множества мелких деталей, которые должны быть расположены по порядку при разборке.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Назначение, конструкция и принцип действия карбюратора.

Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.

В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.

Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.

Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:

1. Цепь не движется на холостом ходу.
2. Двигатель разгоняется плавно и быстро.
3. Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.

К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.

Устройство и принцип работы

Перед тем как начинать регулировку рекомендуется заранее изучить устройство карбюратора бензопилы. Чаще всего оно не зависит от модели, исключением могут являются лишь бензопилы китайского производства. Но всегда можно подсмотреть в инструкцию.

Важно, чтобы при этом были соблюдены пропорции, иначе есть риск выхода из строя двигателя, что может проявляться перерасходом топлива или полной остановкой устройства

Основными частями карбюратора бензиновой пилы являются:

• трубка — выполняет функцию передачи воздуха, порционная подача возможна благодаря наличию заслонки;
• диффузор — данная деталь находится непосредственно у входного отверстия, через которое и подается топливо, способна ускорить поток воздуха;
• распылитель способен впрыскивать бензин в созданный поток воздуха;
• поплавковая камера представляет собой полость, служит для поддержания топлива на одном уровне, из нее бензин через жиклер подается в распылитель.

Принцип работы карбюратора бензопилы прост. Его строение позволяет воздуху проходить через трубку, при этом скорость можно регулировать заслонкой. После того как трубка будет открыта, активируется поплавок. Это приводит к тому, что воздух проходит через диффузор и смешивается с горючим. Дальше эта смесь двигается в цилиндр. Из-за разницы давления (в камере с поплавком оно практически равно атмосферному, а в трубке — разреженное) топливо всасывается в трубку, при этом чем его больше, тем больше будет оборотов двигателя мотопилы.

Принцип работы карбюратора

Независимо от компании изготовителя, принцип и порядок работы карбюратора движков внутреннего сгорания схож. Для смешения воздуха и горючего, карбюратор представляет устройство, включающий:

• воздушную трубку с сужением;
• систему подачи топлива;
• регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. Видео- ролики как отрегулировать карбюратор на не могу завести бензопилу партнер 350. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

Бензопила Урал по инструкции требует обкатку с применением обогащённой топливной смеси. Поэтому карбюратор с завода поступает с настройкой на период обкатки. При переходе на рабочий режим узел настраивают заново.

Признаки хорошей работы карбюратора бензопилы:

• двигатель работает ровно, напоминая по звуку четырехтактный;
• быстрый набор оборотов;
• на холостом ходу цепь не прокручивается.
