Компрессор из газового баллона своими руками

Принцип работы простого компрессора – сжатый воздух

Воздушный компрессор – надежный помощник. При помощи направленной струю сжатого воздуха легко очистить авто от пыли и повысить давление в пневматических инструментах для гаража.

При помощи потока сжатого воздуха всегда можно выполнить качественную покраску отдельных деталей или всего кузова автомобиля.

Основное требование к хорошей работе компрессора – воздух должен поступать под равномерным давлением и в нем не должно быть пыли и масла. Если при покраске такие частицы есть в воздухе, подаваемом компрессором, то слой краски наносится неравномерно.

Хороший компрессор заводского производства стоит недешево, но может использоваться как для профессиональной покраски, так и для выполнения качественной эффектной аэрографии. Изучив принципы работы такого устройства, можно изготовить качественный самодельный компрессор для гаража.

Принцип прост — в герметичной емкости (ресивере) собирается сжатый воздух под давлением. Давление в емкости можно повышать как механически (вручную) так и при помощи автоматики. Постоянно подкачивать давление вручную неудобно, проще в работе автоматическая регулировка.

В компрессорах с автоматикой нужно следить только за регулярной заменой масла в помпе, чтобы предотвратить быстрый износ трущихся деталей.

Струя сжатого воздуха через штуцер поступает к нужному устройству (для покраски, для очистки или для продувки шлангов).

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

  1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
  2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
  3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
  4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.


простой компрессор

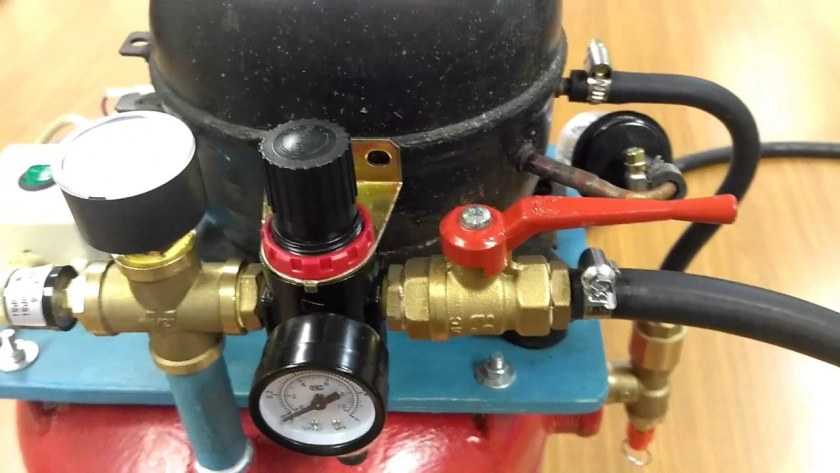

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

  • Компрессор;
  • Ресивер;
  • Реле давления;
  • Манометр;
  • Фильтр-редуктор;
  • Аварийный клапан;
  • Фитинги, переходники;
  • Сантехнические прокладки, фум-лента, герметик;
  • Кабели, выключатель, штекер;
  • Гибкий маслоустойчивый шланг;
  • Лист ДСП
  • Ножки-ролики, болты, гайки, шайбы и инструмент.

О том, как сделать ресивер из газового баллона

Для того чтобы работы прошли правильно и конечный продукт получился полностью безопасным в эксплуатации, очень важно знать до начала работ, как сделать ресивер из газового баллона. Первое, что требуется – это подготовить непосредственно емкость, инструменты и запастись временем, поскольку для изготовления ресивера по всем правилам может потребоваться несколько часов

Важным элементом является реле давления, поскольку оно будет регулировать его в готовом агрегате. Также среди запчастей должен находиться и манометр, рассчитанный на 10 атм. Газовый баллон в качестве ресивера используется не первый год, поэтому в интернете можно найти много подробных планов и чертежей по его созданию, если опыта в подобной работе еще нет.

Когда все инструменты собраны, наступает следующий этап – сборка, а именно, столярные работы. Прежде всего, необходимо подготовить баллон, открутить или срезать вентиль, чтобы уменьшить давление внутри, затем промыть водой обязательно в большом количестве, чтобы убрать остатки содержимого со стенок. Таким образом, будущий ресивер из газового баллона готов к дальнейшей работе. После того как баллон будет подготовлен, потребуется найти деревянную основу, подойдет, если нет ничего другого и обычная ДСП. После к баллону потребуется приварить две ножки, как раз для последующего удобного крепления баллона к приготовленной деревянной основе.

Для того чтобы создать ресивер из газового баллона своими руками, потребуется очистить старую краску, чтобы зачистить ржавчину, если она имеет место быть, поскольку она ухудшает состояние баллона, следовательно, и его надежность. Сборка и отладка конструкции в целом может занять несколько дней, поэтому лучше всего сразу посмотреть, как выглядит готовый ресивер из газового баллона, фото также можно отыскать в сети.

Обратный клапан – вещь необходимая, так как он позволяет мотору спокойно и плавно запускаться даже при наличии высокого давления внутри системы. Если его не установить, то конструкция будет просто гудеть и не запускаться

Подобное поведение может стать причиной перегрева всей конструкции, поэтому на это важно обратить особое внимание. Электроконтактное реле позволяет не испытывать проблем с включением и отключением агрегата при достижении определенных значений воздушного давления, регулятор давления с отстойником воды, а также встроенным фильтром и манометром позволяет выставлять желаемое рабочее давление и не беспокоиться о чистоте имеющегося воздушного потока

Таким образом, ресивер из газового баллона потребует от человека особых знаний и умений, но позволит обеспечить бесперебойную работу агрегата при условии, что он собран в соответствие с нормами и требованиями по безопасности. Если собственных знаний не достаточно или имеются сомнения, лучше выбрать хорошее обучающее видео, или проконсультироваться со специалистом, чтобы избежать неприятностей в процессе использования не надежной конструкции

Внимание к мелочам – залог успеха, в отношении ресивера эта истина также справедлива и должна выполняться особенно тщательно

Установка необходимого давления

Довольно большое количество проблем возникает с установкой требуемого давления. Это связано с тем, что оно может варьировать в большом диапазоне в зависимости от следующих моментов:

  1. Протяженности магистрали. С увеличением протяженности магистрали на выходе показатель существенно снижается.
  2. Пропускной способности шланга. Этот показатель также оказывает влияние на давление.
  3. Типа и мощности установленного мотора. Большое распространение получили устройства, которые питаются от сети 220 В.

Контроль рассматриваемого параметра проводится за счет манометра, который встроен в редуктор

При выборе манометра уделяется внимание его точности и многим другим моментам

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Компрессорная установка с ресивером от КрАЗа

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)

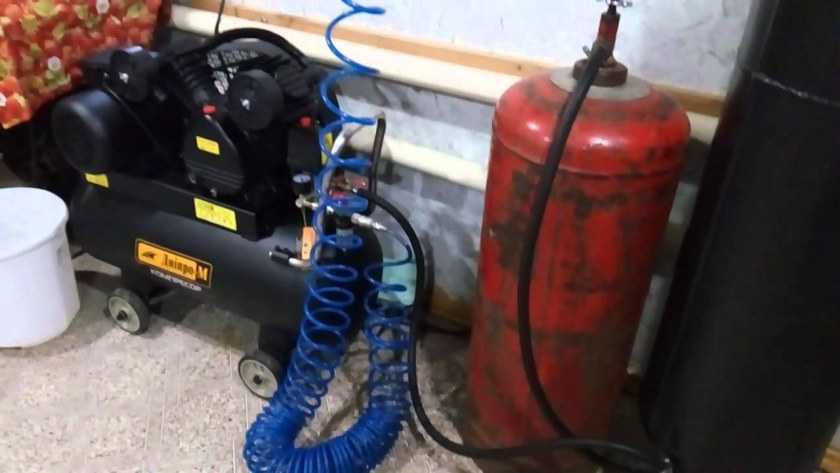

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Компрессоры с ресиверами из газового баллона

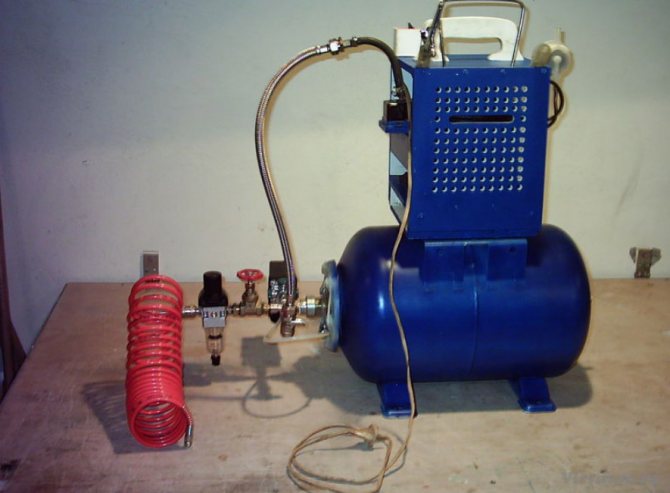

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Ресивер из гидроаккумулятора

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Ресивер — расширительный бачок от автомобиля ВАЗ

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Фреоновый баллон в качестве ресивера

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Ресивер из колеса

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

Фото компрессоров своими руками

Также рекомендуем просмотреть:

  • Усилитель сигнала Wi-Fi
  • Как разрезать бутылку
  • Антенна для 3g модема
  • Подсветка монитора
  • Удаление ржавчины
  • Флешка своими руками
  • Как заправить картридж
  • Как почистить компьютер
  • Закалка ножа
  • Как наточить ножницы
  • Шум компьютера
  • Wi-Fi антенна
  • Проектор своими руками
  • Осциллограф своими руками
  • Стельки с подогревом
  • Микроскоп своими руками
  • USB фонарик
  • Подставка для ножей своими руками
  • Микрофон своими руками
  • Как наточить нож
  • Розетка с USB
  • Как закалить стекло
  • Токарный станок из дрели
  • Органайзер своими руками

Как подобрать оптимальные параметры ресивера?

Кроме вместимости, ресивер для компрессора характеризуется также:

  1. Предельными значениями влажности воздуха.
  2. Условиями эксплуатации (допускается перепад внешних температур окружающего воздуха -15…+40ºС и относительная влажность не более 75…80%).
  3. Требованиями к месту установки (вдали от источников тепла, горючих и взрывоопасных материалов, а также в атмосфере загрязнённого механическими частицами воздуха – пример, вблизи циркулярных пил).

Требованиями ПБ 03-576-03 (правил устройства и безопасной эксплуатации сосудов, работающих под давлением) запрещается также эксплуатация ресиверов, которые не прошли поверку работоспособности стенок резервуара, а также имеющих внешние дефекты поверхности – трещины, вмятины, следы атмосферной коррозии.

Выбор характеристик ресивера для компрессора производят так. Устанавливают требуемый расход сжатого воздуха, продолжительность его потребления, минимальное и максимальное значения давления. Далее, воспользовавшись стандартными таблицами онлайн-расчёта (например, https://www.kaeser.ru/Online_Services/Toolbox/Air_receiver_sizes/default.asp) определяют искомый параметр. Например, при исходных данных расхода воздуха 0,1 м 3 /мин, продолжительности пиковой нагрузки при работе 5 мин, допустимым перепадом давлений минимум/максимум 3/4 ат, оптимальный объём бака ресивера составит 500 л.

Данный способ ориентирован на время, которое потребуется для полного опустошения ресивера. Существует и упрощённая, табличная методика, которая соотносит объём ресивера с потребляемой мощностью компрессора. Используемые на практике соотношения таковы:

  • Для компрессора мощностью до 5 кВт – до 100 л;
  • Для компрессора мощностью до 10 кВт – до 300 л;
  • Для компрессора мощностью до 20 кВт – до 550 л.

Промежуточные значения рекомендуется получать интерполированием. Имеются также и экспериментальные зависимости. Например, ёмкость резервуара ресивера не может быть меньше, чем производительность компрессора за 8 секунд его непрерывной работы. В частности, при расходе воздуха компрессором в 400 л/мин объём бака составит, не менее:

V = (400×8)/60 = 53,33 (л)

Какие баллоны можно использовать для изготовления мангала

Существует огромное количество газовых баллонов. Опытные пользователи рекомендуют выбирать пропановые емкости, обладающие удобными размерами и довольно широким модельным рядом.

Классификация баллонов для хранения пропана базируется на размерах емкости.

Основным показателем считается диаметр, на основе которого изготавливаются модели разной длины:

Наружный диаметр, ммДлина баллона, мм
299503

653

723

798

860

948

1023

315863

1343

356600

640

900

1005

1110

1490

399574

859

895

1144

1509

498766

921

1136

Такое обилие вариантов позволяет подобрать оптимальный вид баллона, соответствующий предпочтениям и потребностям владельца. Если решено использовать кислородный или другой баллон, количество моделей так же велико. Разница лишь в диаметрах. Здесь всего два варианта — 140 и 219 мм.

Воздушный компрессор средней мощности

Проблем с созданием профессионального нагнетателя воздуха в домашней мастерской также не возникает. Перед непосредственным проведением работ нужно найти следующее:

  1. Измерительный прибор, предназначенный для контроля давления.
  2. Ресивер для компрессора.
  3. Реле, которое позволяет изменять и контролировать требуемое давление.
  4. Переходящие элементы с резьбовой поверхностью.
  5. Топливные фильтры для контроля чистоты воздушного потока.
  6. Крестовина водопроводного типа.
  7. Редуктор с масловлагоотделяющим фильтром.
  8. Мотор, предназначенный для применения на компрессорной установке.
  9. Гибкие фиксирующие хомуты.
  10. Моторное масло.
  11. Тумблер, предназначенный для обрыва сети на 220 В.
  12. Латунные трубки и малостойкие шланги.
  13. Фильтры системного питания.
  14. Краска по металлу.
  15. Герметические вещества.
  16. Соединительные элементы, в качестве которых могут применяться шпильки, болты и гайки, а также многие другие подобные изделия.

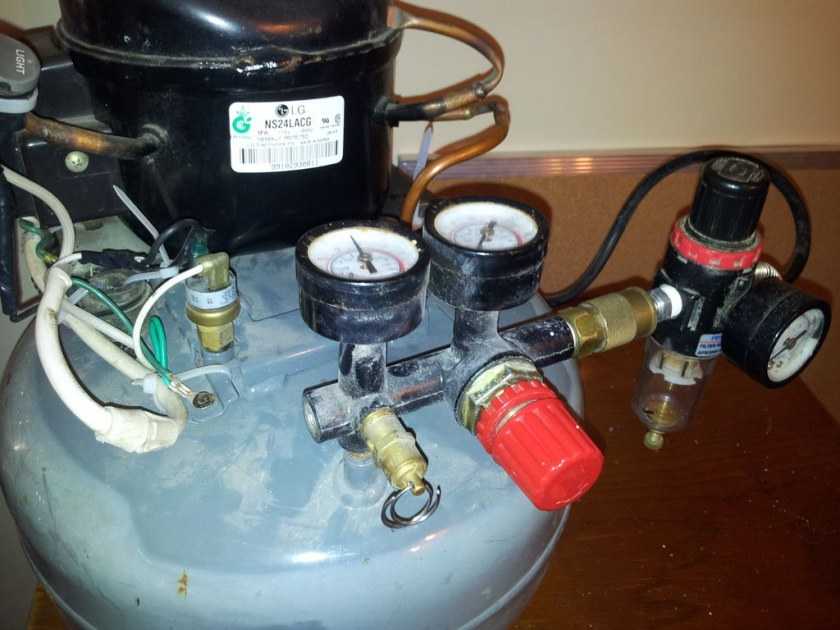

В рассматриваемом случае в качестве основы применяется компрессор от старой холодильной установки. Его применение характеризуется одним существенным достоинством – есть пусковое реле.

Среди особенностей схемы установки отметим следующие моменты:

  1. Для начала рекомендуется провести замену масла. Специальное компрессорное масло имеет в составе большое количество различных присадок, которые существенно расширяют область применения устройства.
  2. Используемый элемент от холодильника, которые могут применяться для транспортировки воздуха. Запаянная трубка должна быть удалена, для чего она срезается.
  3. Баллоны применяются для накопления воздуха перед его подачей. Примером можно назвать огнетушитель типа ОУ-10, рабочий объем которого составляет 10 литров.
  4. Для того чтобы упростить перемещение компрессора рекомендуется разметить все на одном основании, в качестве которой используется фанера или доска.
  5. Двигатель можно закрепить при помощи шпилек, для которых предварительно создаются специальные отверстия.
  6. Ресивер должен быть расположен исключительно в вертикальном положении. Стоит учитывать, что нужно обеспечивать надежное крепление этого элемента.
  7. Для того чтобы исключить попадание в систему пыли следует проводить установку специальных масляных фильтров. Даже несущественная концентрация различных примесей может негативно отразится на процессе покраски. Также нельзя допускать попадание влаги.
  8. Трубки на выходе фиксируются при помощи специальных хомутов. Это связано с тем, что слишком высокое давление оказывает негативное воздействие на трубки.
  9. Фиксируется и регулировочное реле, предназначение которого заключается в контроле давления. За счет этого существенно расширяется функциональность устройства.
  10. Устанавливается тумблер, отвечающий за включение и выключение оборудования. Обесточивание конструкции не предусматривает отсоединение кабеля от сети питания, что достаточно удобно.

В целом можно сказать, что получаемый компрессор характеризуется достаточно высокой функциональностью в применении.

Демонтаж

Чтобы снять компрессор со старого холодильника, понадобится простейший инструмент – несколько ключей и отвёрток, плоскогубцы. Агрегат, который предстоит отключить от систем, расположен сзади внизу.

Развернув холодильник дверцей к стене, первым делом следует передавить медные трубопроводы, связывающие компрессор с охлаждающей решёткой.

Старые модели холодильников заправлялись фреоном – очень токсичным газом, ввиду чего операцию следует проводить в хорошо проветриваемом помещении, а лучше на открытом воздухе, соблюдая крайнюю степень осторожности, чтобы не надышаться ядом

Когда трубки пережаты, их можно перекусить плоскогубцами, после чего демонтировать узел, открутив крепёж.

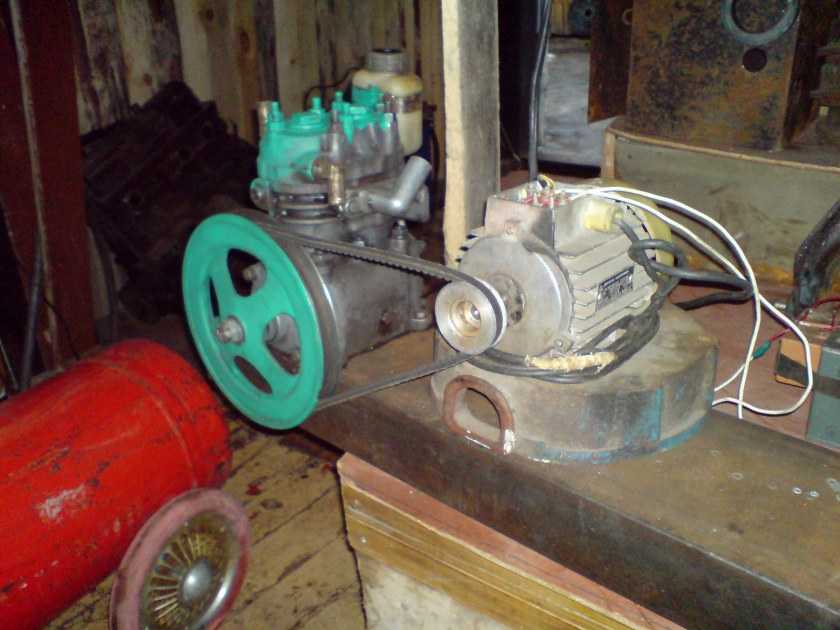

Двигатель

Если собираем компрессор ЗИЛ 130 своими руками, то очень важно правильно подобрать силовой агрегат, который будет максимально приближен к рабочим параметрам устройства. В данном случае обычно смотрят на скорость вращения

Она должна быть не менее 2000 оборотов в минуту, поскольку именно этот параметр позволит создать максимальное давление и даст возможность конструкции работать в щадящем режиме.

К подбору мощности подходят отдельно. Дело в том, что стоимость электрического двигателя очень часто напрямую зависит именно от этого параметра. Принято считать, что для подобных компрессоров достаточно мощности в 1 кВт. Однако это оправдывает себя, если агрегат планируют использовать непродолжительное время и без больших нагрузок. Поэтому чаще всего используют более мощные изделия.

Ресивер для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.

Отворачиваем от будущего ресивера запорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины.

С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.

Какой выбрать – сделать своими руками или купить готовую продукцию?

На сегодняшний день рынок предложений воздушных компрессоров изобилует разнообразием. Поршневые, вибрационные, винтовые и многие другие классы этих устройств выпускаются для различных целей. Готовые компрессоры можно купить в магазинах бытовой техники, автозапчастей, на специализированных сайтах. Многообразие предлагаемой продукции настолько велико, что на выбор требуемого изделия уйдет много времени.

Если принято решение приобрести готовое устройство, внимательно изучите технические характеристики, разброс цен и отзывы покупателей.

Простой и удобный воздушный компрессор для накачки шин своими руками

Выбор малоизвестной продукции чреват неоправданными рисками. Дешевые модели грешат некачественными материалами. Частенько случается так, что детали двигателей вылетают мгновенно, а ремонт по гарантии занимает несколько месяцев.
