Как отрегулировать карбюратор бензопилы huter

Ремонт карбюратора своими руками

То, что карбюратор нуждается в ремонте можно определить по следующим признакам: нестабильная работа мотора, перерасход топлива, скачки мощности двигателя, хлопки.

Что можно заменить в карбюраторе, не обращаясь к специалисту:

  • топливный фильтр (промывка или замена) — при рывках двигателя и чихании;
  • игольчатый клапан — если игла заклинивает в клапане или залипла;
  • диафрагму топливного насоса — износ;
  • прокладку под крышкой главной камеры – не герметичность.
  • разобрать и промыть карбюратор, при засоре воздушного фильтра;
  • закрутить болты, при их потере фиксации в связи с интенсивной вибрацией бензопилы.

Компания Walbro выпускает расширенные ремонтные комплекты для самостоятельной замены, включающие в себя, практически, все детали карбюратора (игла впуска топлива, качалка, ось качалки, сетки фильтров, мембрана).

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

  • исключить риск создания карбюратором «бедной» смеси;
  • минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

  1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
  2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
  3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
  4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

  • винт с маркировкой L – корректирует низкие обороты;
  • винт с маркировкой H, за счет него проводится настройка высоких оборотов;
  • винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

  1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
  2. Проверка воздушного фильтра и очищение этой детали.
  3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

  • положите бензопилу на ровную поверхность;
  • сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

  • базовый этап (двигатель включен);
  • этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

  1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
  2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Бензопила Huter BS-40 – оснащение модели

Этот бытовой бензоинструмент адаптирован для работы в сложных погодных условиях. Конструкция модели включает долговечный двигатель, ЦПГ которого изготовлена из закаленного металла и дополнительно покрыта толстым слоем хромированного сплава.

Запуск встроенного силового агрегата этой бензопилы Huter производится при помощи ручного стартера, состоящего из вентилируемого 2-стороннего барабана, усиленного троса и пластиковой рукоятки. Для более плавного пуска холодного мотора производитель оборудовал инструмент системой декомпрессии, стравливающей давление внутри цилиндра.

Бензопила Хутер БС-40 оборудована высокоточной системой зажигания, в которой созданный импульс передается на свечу напрямую, без помощи вспомогательных элементов. Штатное устройство зажигания инструмента состоит из магнето, оборудованного первичной и вторичной обмоткой, а также свечи, расположенной под защитным резиновым колпачком.

Параметры этой бытовой модификации марки Huter включают:

  • мощность ДВС – 2,2 л. с.;
  • топливный/масляный резервуар – 310/160 мл;
  • длина шины/шаг цепи – 40 см/3/8″;
  • вес с гарнитурой и заправленными баками – 6,4 кг.

Бензопила оборудована эффективной доработанной системой, устройство которой состоит из 7 усиленных резинометаллических пружин.

Назначение

Бензопила Huter BS 45, это бытовой инструмент, её не рекомендуется использовать для промышленной заготовки леса, т. к. она имеет ограниченный ресурс, ввиду того, что производители старались очень сберечь при её разработке. Но, невзирая на это, бензопила зарекомендовала себя, как надежного ассистента по хозяйству, при помощи которого можно заготовить дров на зиму, обслуживать участок, отпилить что-либо на стройке. При условии своевременного проведения ТО, пила способна прослужить не один год.

Бензопила Huter БС 45 не подойдет любителям активного отдыха, т. к. имеет вес и габариты выше среднего.

Производитель бензопилы, германская компания Huter, на Русском рынке представлена с 2000 года.

По заявлению производителя, пила Huter BS-45 — германская, но если приглядеться, становиться понятно, что это очередное творение китайской индустрии, ввезенное в нашу страну под германским брендом.

Хотя это и китайский вариант бензопилы, но то, что она продается под брендом Huter, дает некие достоинства. На пилу распространяется гарантия, также спецы компании занимаются пост гарантийным ремонтом, заморочек с обслуживанием Huter 45 нет.

Видео обзор Huter БС 45 можно поглядеть ниже. После просмотра вы узнаете, как смотрится бензопила, как она укомплектована. Ознакомитесь с основными узлами. На видео также показано, как верно запускать бензопилу на прохладную и жаркую и как она пилит.

Как Собрать Триммер Huter

Триммер «Хутер»: отзывы. Huter: эксплуатация и ремонт

Достаточно симпатичным элементом участка сейчас является газон. Но смотреться он будет отлично, если ухаживать за ним. Для этого следует часто поливать местность, кормить удобрениями и раз в неделю стричь травку. Если пренебречь последним условием, то достаточно стремительно территория перевоплотится в густые заросли.

Необходимость триммера

Для скашивания травки сейчас употребляется особое оборудование по типу триммеров. Но если вы решили приобрести такое устройство, то нужно обусловиться не только лишь с производителем, да и с моделью. К примеру, триммер «Хутер», отзывы о котором вы можете прочитать в статье, может стать хорошим вариантом. При помощи подобного устройства вы сможете в недлинные сроки остричь маленькой газон, освободить местность от сорняков, также надрезать травку меж деревьями. Посетив магазин, вы сможете растеряться, ведь данный производитель предлагает модели триммеров в широком ассортименте

Для того чтоб обусловиться, нужно направить внимание на главные свойства, о их и речь пойдет ниже

Необходимые инструменты и материалы

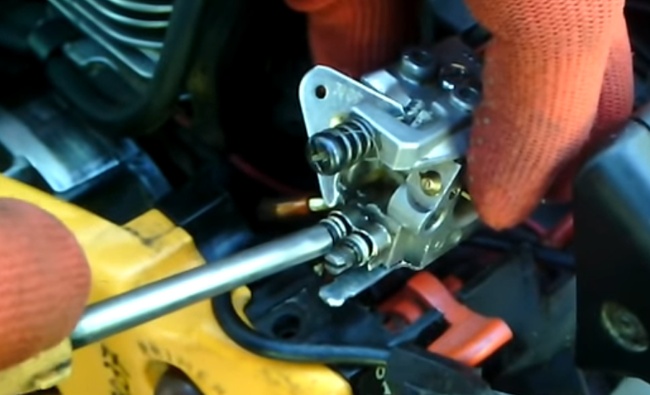

Для настройки карбюратора бензопилы используют шлицевые или крестовые отвертки шириной 3, 5 мм. Разновидность инструмента зависит от модели устройства и страны-производителя.

Инструменты для регулировка карбюратора

Перед проведением работ очищают топливный и воздушный фильтры от следов масла и других загрязнений. Для очистки используется чистый бензин либо синтетические моющие средства (ацетон).

Внимание! Промывка агрегата должна соблюдаться при строгом соблюдении требований пожарной безопасности. Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали

Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы

Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали. Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы.

Тщательную очистку деталей производят путем их разборки с помощью рожковых, накидных гаечных ключей. Для удаления загрязнений в труднодоступных местах используют пластиковые шприцы либо специальные резервуары.

Как обращаться с карбюратором, если мотоблок долго не использовался

В этом случае надо выполнить следующие действия:

  1. Отделить устройство от двигателя.
  2. Очистить от пыли, используя мягкую щетку и бензин.
  3. Отвинтить поплавок и штуцер.
  4. Промыть фильтр и все детали чистым топливом.
  5. Произвести продувку, используя сжатый воздух.
  6. Проверить, чтобы все детали были просушены.
  7. Собрать устройство и установить на двигатель.

Карбюратор не требует ежедневного капитального очищения или настройки, но следить за его состоянием нужно для безупречной работы мотора.

При возникновении сбоев в работе двигателя мотоблока самой распространенной причиной является загрязнение прибора. Это очень часто бывает связано с качеством бензина.

Проблема может быть связана как с загрязнением карбюратора, так и с проводом, соединяющим педаль акселератора с карбом. Если при отсоединении провода при работающем моторе показатели оборотов нормализуются, то нужно будет сменить провод.

голоса

Рейтинг статьи

Настройка в случае изменений в работе или условий эксплуатации бензопилы

В таких случаях отрегулировать карбюратор на бензопиле можно следующим образом. Сначала запускам инструмент и прогреваем его 10 минут.

Регулировку УПТ начинаем с определения положения настроечного винта «L», при котором обороты холостого хода будут наибольшими. Для этого очень медленно и плавно поворачиваем этот болтик то в одну сторону, то в другую. И так несколько раз, пока нужное положение не будет найдено. После этого проворачиваем «L» на 1/8–1/4 оборота (требуемое значение указано в техдокументации на инструмент) против часовой стрелки (далее ПРЧС).

Затем продолжаем регулирование холостого хода с помощью винта «S» («LA», «T»):

  • Если цепь после манипуляций с болтиком «L» неподвижна, то надо плавно вращать «S» («LA», «T») по часовой стрелке (далее ПОЧС), пока она не начнет двигаться. Затем подкручиваем «S» на 1/8–1/4 оборота обратно.
  • Если цепь движется, вращаем «S» («LA», «T») ПРЧС, пока она не остановится, а потом подкручиваем «S» на 1/8–1/4 оборота в туже сторону.

Двигатель должен работать равномерно. И проверяем его, как он ускоряется. Считается, что мотор в режиме ускорения работает нормально, если при плавном нажатии на акселератор обороты за короткое время и без «провалов» возрастают до своего максимального значения. Если двигатель работает неравномерно и/или плохо ускоряется, то надо слегка – максимум на 1/8 целого оборота – подвернуть «L» ПРЧС. После этого необходимо опять произвести приведенную выше настройку «S» («LA», «T»). Повторяем эти регулировки, пока мотор не станет равномерно работать и хорошо ускоряться.

Проверка работы бензопилы

Теперь проверяем настройку регулировочного болта «H». Для этого разгоняем движок до максимальных оборотов. Только долго гонять его так без нагрузки нельзя, надо делать паузы. Смотрим на выхлоп и слушаем работу мотора. Если из глушителя выходит слишком много, причем сизого дыма, и мотопила сильно шумит – значит карбюратор делает чересчур богатую смесь. Кроме того, при этом максимальные обороты силового агрегата ниже, чем должны быть. А также в нем будет образовываться нагар. В этом случае необходимо «H» чуть-чуть подвернуть ПОЧС. Затем опять проверяем работу движка и при необходимости повторяем регулировку.

Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо «H» на 1/4 оборота повернуть ПРЧС.

В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:

  1. Цепь неподвижна.
  2. Звук двигателя почти как у четырехтактного.
  3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Если эти условия в полном объеме не соблюдаются, следует воспользоваться «S» («LA», «T»), как это указано выше, или повторить настройку с самого начала.

Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от модели инструмента для работ с деревом установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Чем промывать карбюратор бензопилы?

Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.

Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.

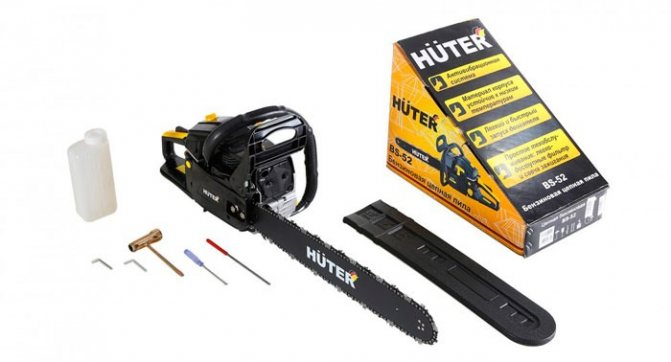

Технические характеристики

Пила весом в 7,5 кг отличается плотной компоновкой систем, поэтому ее габариты с полным основанием можно назвать компактными. В качестве привода выбран двухтактный карбюраторный двигатель объемом 52 см3 и мощностью 3,4 л.с.(2,2 кВт), оборудованный эффективными системами очистки воздуха и удаления выхлопных газов.

Топливо для двигателя – высокооктановый автомобильный бензин и масло для двухтактных двигателей в пропорции 1:25. Емкость топливного бака — 550 мл. Для запуска используется ручной стартер, устойчивое искрообразование электронной системы зажигания решает проблемы холодного запуска в условиях низких температур.

Конструкция инструмента предусматривает удобный доступ к воздухоочистителю и карбюратору, механизму натяжения цепи и другим комплектующим системам.

МодельБензопила Huter BS-52
ПроизводительHuter
Производство (сборка)Китай
Родина брендаГермания
КлассБытовая
Мощность, л.с. (кВт)3,4 (2,2)
Объем двигателя, см352
Длина шины, см (дюймы)50,5 (20)
Шаг цепи, дюймы0,325
Толщина цепи, мм1,5
Количество звеньев76
Объем топливного бака, л0,5
Объем масляного бака, л0,21
Гарантия, лет1
Вес, кг7,5
Инструкция

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Устройство и принцип работы карбюратора

Основное назначение карбюратора в любом двигателе внутреннего сгорания – смешивание горючего с воздухом в определенных пропорциях. Если они нарушаются, двигатель начинает работать не корректно или полностью останавливается.

Карбюраторы бензопил разных марок имеют некоторые отличия в конструкции, но основные узлы этой детали, а также принцип их действия примерно одинаковые:

  • Основа (корпус) – аэродинамическая трубка с воздушной заслонкой, расположенной поперек. Ее назначение – регулировка подачи воздуха во внутреннюю камеру.
  • Поплавковая камера – емкость, удерживающая топливную смесь в стабильном состоянии.
  • Распылитель – участок, где происходит контакт воздуха и топливо. В распылитель горючее попадает из поплавковой камеры через жиклер.
  • Диффузор – деталь, повышающая скорость потока воздуха, с помощью которой сохраняется нужное давление. Диффузор располагается в суженной части трубки.

Принцип работы карбюратора следующий:

  1. После запуска двигателя заслонка открывается и воздух попадает в канал.
  2. Скорость потока и уровень поплавка в камере регулируются положением заслонки, за счет разницы давления в поплавковой камере и воздушном канале.
  3. Горючее из поплавковой камеры всасывается в жиклер, а затем в диффузор. Продвигаясь через него, воздух захватывает поступающее топливо.
  4. Образовавшаяся смесь подается в полости цилиндров по впускным каналам.

Технические характеристики

Huter BS-52 имеет следующие технические характеристики:

  • мощность в 2,5 кВт = 3,4 л.с.;
  • шаг цепи, равный 0,325 дюймам;
  • длину шины, равную 50 см;
  • объем двигателя, составляющий 52 см 3 ;
  • объем емкости топливного бака – 0,55 л;
  • антивибрационную систему;
  • цепной тормоз;
  • массу – 7,5 кг (собранной пилы).

Более подробно о бензопиле. Хутер БС-52 имеет металлическую шину с длиной, равной 50 см, виброизоляцию, тормозное устройство, способное осуществлять моментальную остановку цепи, защитный щиток, фиксатор «газа». Данная бензопила характеризуется наличием двухтактного одноцилиндрового двигателя, который имеет воздушное охлаждение и ручной запуск, приводящий агрегат в работу. На двигатель пилы устанавливается легко снимающийся фильтр. Топливом для этой бензопилы служит масляно-бензиновая смесь в соотношении компонентов (масло – бензин) – 1/25. Передняя часть корпуса опоясывается крепкой поперечной рукояткой, которая обеспечивает удобство при захвате и держании инструмента. Рукоятка для другой руки располагается в тыльной части пилы, она выступает в качестве пульта управления пилой.
