Критерии выбора виброплит
Когда перед вами встает вопрос: какую виброплиту выбрать, прежде всего, необходимо определить, что вы собираетесь делать, какой будет грунт, предполагаемые объемы работ, а также правильно рассчитайте ваши физические и финансовые возможности.
Здесь имеется четкое разграничение:
- Для обустройства дорожек, ландшафта, укладки плитки и различного вида ковриков, оптимально подобрать виброплиту с рабочей массой 75 кг;
- Для укладки асфальта, ремонта дорог и в целом утрамбовки грунта глубиной до 25 сантиметров, выбирайте инструмент с рабочей массой от 75 кг;
- Для работ по обустройству и ремонту дорог, уплотнения траншей и работ с глубиной грунта от 25 сантиметров, необходима виброплита с рабочей массой от 90 кг.
От степени уплотнения грунта будет зависеть вибрационная сила. В данном случае отталкивайтесь от того, как сильно необходимо утрамбовать грунт, однако такие параметры как сила, площадь и масса виброплиты должны сочетаться, а потому, проконсультируйтесь со специалистом или продавцом.
Последнее: свой выбор лучше остановить на моделях от известных производителей, которые дают соответствующие гарантии и уже заслужили свою репутацию многолетней работой.
Дополнительные элементы
Дополнительными элементами являются:
- рукоятка (водило), использующаяся для направления виброплиты во время работы;
- тележка, на которую устанавливают устройство при перемещении с одного места на другое;
- натяжной механизм, который обеспечивает плотность контакта приводного ремня со шкивами двигателя и вибрационного механизма.
Рукоятка представляет собой длинную скобу П-образной формы, изготовленную из трубки. Ее крепление к плите производится через шарнирное соединение, частично компенсирующее вибрацию и защищающую работника от ее воздействия.
Тележка является отдельным элементом, хотя существуют варианты конструкции с жестким креплением. Ее подводят под плиту, наклонив установку за рукоятку на себя, опирают на тележку и перевозят в нужное место. При жестком креплении ножки с колесами устанавливаются на основании в перевернутом положении. При необходимости перемещения виброплиты установку переворачивают и везут в другое место.
Натяжной механизм обеспечивает плотный контакт приводного ремня и шкивов
Важно, чтобы ролик имел ручей, соответствующий ручью шкивов. Это поможет продлить срок службы ремня
Если ролик виброплиты установлен с внешней стороны, размер ручья должен соответствовать тыльной стороне ремня. Для натяжки используется регулировочный винт, позволяющий ослабить ремень для замены или натянуть до рабочего состояния.
Области применения вибротрамбовок
Это строительное оборудование используется для уплотнения грунта, песка, щебня, гравия, песчано-щебневой или песчано-гравийной смесей. Сферы использования инструмента зависят от его массы. Чем она больше, тем толще слой, который может быть утрамбован за один проход.
- Легкие модели массой до 75 кг эффективны при укладке тротуарной плитки и обустройстве ландшафта. Максимальная толщина трамбуемого слоя – 150 мм.
- Универсальные трамбовки весом 75-90 кг востребованы при устройстве оснований под фундаменты и полы, укладке асфальта, частичном ремонте автодорог, строительстве спортивных и игровых площадок, автомобильных стоянок. Толщина уплотняемого материала – до 250 мм.
- Виброплиты средней тяжести имеют массу 90-140 кг и могут использоваться для уплотнения оснований под фундамент, обратной засыпки траншей, в которых проложены инженерные коммуникации, для укрепления насыпей, при устройстве дорожных насыпей. Трамбуемый слой – до 600 мм.
- Тяжелые модели массой от 140 кг используются при строительстве и ремонте крупногабаритных объектов.
Как правильно работать виброплитой?
Перед началом эксплуатации агрегат необходимо обследовать на предмет наружных повреждений, надежности закрепления деталей и механизмов, наличия достаточного количества топлива (для ДВС) или напряжения в электросети (для электрических моделей). Перед включением вибротрамбовку ставят на ровную площадку.
Порядок действий при пуске оборудования в работу зависит от модели. Бюджетные агрегаты оснащены ручным стартером – шнуром, который необходимо тянуть аккуратно и плавно. Современные модели имеют пусковую кнопку.
Основные правила работы с вибротрамбовкой:
- Оператор должен находиться за агрегатом, наклоняться над работающим оборудованием запрещено.
- При необходимости разворота оператор должен быстро перейти за вибротрамбовку, разворачивая ее одной рукой.
- Длительность эксплуатации без перерыва указана в паспорте. Обычно она составляет 40 минут. Необходимый технологический перерыв – 10-20 минут. Превышение установленного периода беспрерывной эксплуатации приводит к поломкам техники и ее быстрому выходу из строя.
- Режим работы агрегата зависит от толщины уплотняемого слоя и характеристик сыпучего материала. Прилагать дополнительные усилия к повышению интенсивности уплотнения запрещено.
Как правильно трамбовать виброплитой песок и щебень?
При уплотнении песчаного слоя перед началом работ его необходимо увлажнить, чтобы избежать запыления окружающей среды, засорения фильтра и перегрева оборудования.
При работе со щебнем учитывают характеристики этого материала. Трамбовку прочного гранитного и гравийного щебня рекомендуется осуществлять по нарастающей. Сначала насыпают самый тонкий слой, толщину последующих слоев постепенно увеличивают.
Определенные трудности представляет трамбовка крупнофракционного известнякового щебня. Для уплотнения фракций более 20 мм рекомендуется использовать только тяжелые вибротрамбовки – массой от 140 кг. При применении более легкой техники нижняя часть засыпки может остаться неуплотненной. Для фракций 20 мм и менее подходят агрегаты массой около 100 кг.

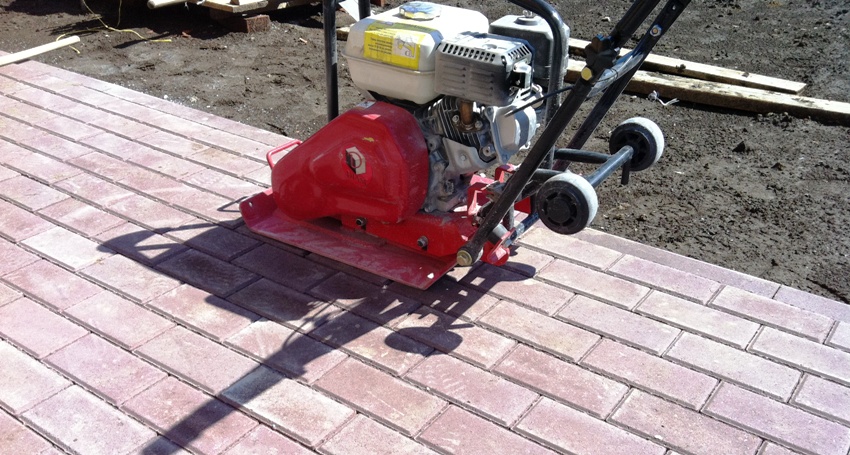

Как правильно работать виброплитой при укладке тротуарной плитки?
Для трамбовки уложенной тротуарной плитки рекомендуется использовать трамбовки массой 75-100 кг. Применение более тяжелых устройств может привести к расколу брусчатки или ее вдавливанию ниже общего уровня, если она уложена на песчаное основание.
При уплотнении плитки специалисты советуют использовать демпфирующие прокладки, функции которых выполняют резиновые или полиуретановые коврики. Резиновые коврики стоят дешевле, но имеют ограниченный эксплуатационный срок. Еще один минус этих изделий – появление на поверхности тротуарной плитки черных следов, которые смываются после нескольких дождей. Полиуретановые коврики более дорогие, но более долговечные и не оставляют темных следов.
Техника безопасности при трамбовке сыпучих материалов и тротуарной плитки виброплитами
Основные правила безопасности при работе с вибрационными плитами:
- Оператор должен управлять агрегатом в защитной одежде и наушниках.
- Оставлять инструмент в рабочем режиме без присмотра запрещено.
- При уплотнении наклонной поверхности движение совершают сверху вниз.
- Эксплуатировать агрегат в пожаро- и взрывоопасной зоне запрещено.
- При опрокидывании виброплиту сначала отключают, а затем возвращают в исходное положение.
При включении вибротрамбовок без функции плавного пуска требуется соблюдать особую осторожность
Самодельная виброплита
Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.
Преимущества самоделки
Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:
- Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
- Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
- О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
- Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.
Выбор тягового устройства
В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.
Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.
Материалы и приспособления
Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:
- Бензиновый мотор.
- Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
- Два куска швеллера.
- 4 болта на 12.
- Трубка для рукоятки — подбирается по размеру ладони.
- Амортизаторы от автомобильного мотора.
- 2 колеса.
В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:
- Аппарат для сварки и электроды.
- УШМ и диски к ней.
- Сверловочное приспособление (дрель или станок).
- Молоток или небольшая кувалда.
- Линейка, мел или чертилка, рулетка.
- Защитные средства: маска сварщика, очки, перчатки.
Изготовление вибростола
В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.
Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.
Виброплита: основные виды, различия, достоинства и недостатки
Виброплиты разделяются по нескольким показателям. Первый из них – это тип двигателя. В зависимости от того, какой двигатель установлен на агрегат, плиты бывают:
- бензиновые;
- дизельные;
- электрические.
Поступательная виброплита с дизельным приводом для уплотнения грунта, асфальта и щебня.Виброплита электрическая 220 В – это самый дешевый и доступный вариант. По техническим критериям она несколько уступает двум другим видам, так как имеет небольшой вес и невысокую степень трамбовки. Более всего эта модель подойдет для использования на частном участке, в сельском хозяйстве, в ландшафтных работах. Недостатком ее является обязательное наличие источника электропитания и ограничение радиуса действия длиной шнура.
При отсутствии источника электричества или невозможности подключения к электросети стоит купить виброплиту бензиновую. Она дороже электрической, но не имеет ограничений по условиям эксплуатации. Ее несложно транспортировать и перемещать. Дизельное топливо дешевле бензина, но сам двигатель стоит дороже. Дизельные агрегаты наиболее мощные, они чаще используются на строительных площадках. Недостатком дизельной виброплиты является значительный уровень шума во время работы и высокая стоимость.
Обратите внимание! Мощность двигателя напрямую влияет на передвижение плиты. При высоких показателях агрегат передвигается сам
Если мощность низкая, то плита может зарываться. Этот недостаток усугубляется, если трамбуется слой мелкозернистого материала.
Бензиновые виброплиты — очень маневренное приспособление благодаря своим компактным габаритам.
Разделяются виброплиты и по назначению: для трамбовки асфальта и уплотнения грунта. Первые отличаются наличием в их конструкции устройства для подачи водного орошения. Оно необходимо для смачивания, влажная поверхность исключает налипание на основание. Поверхность такой вибрационной плиты гладкая, края скругленные.
Агрегат для утрамбовки грунта более тяжелый, фактура поверхности плиты рельефная.

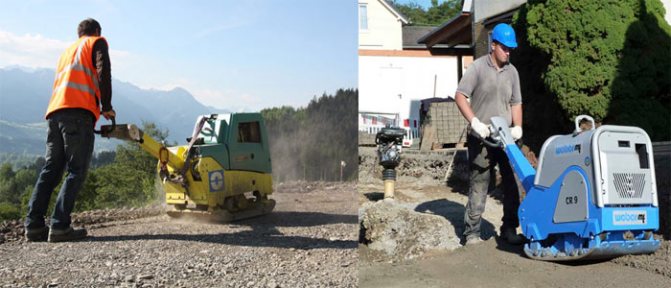

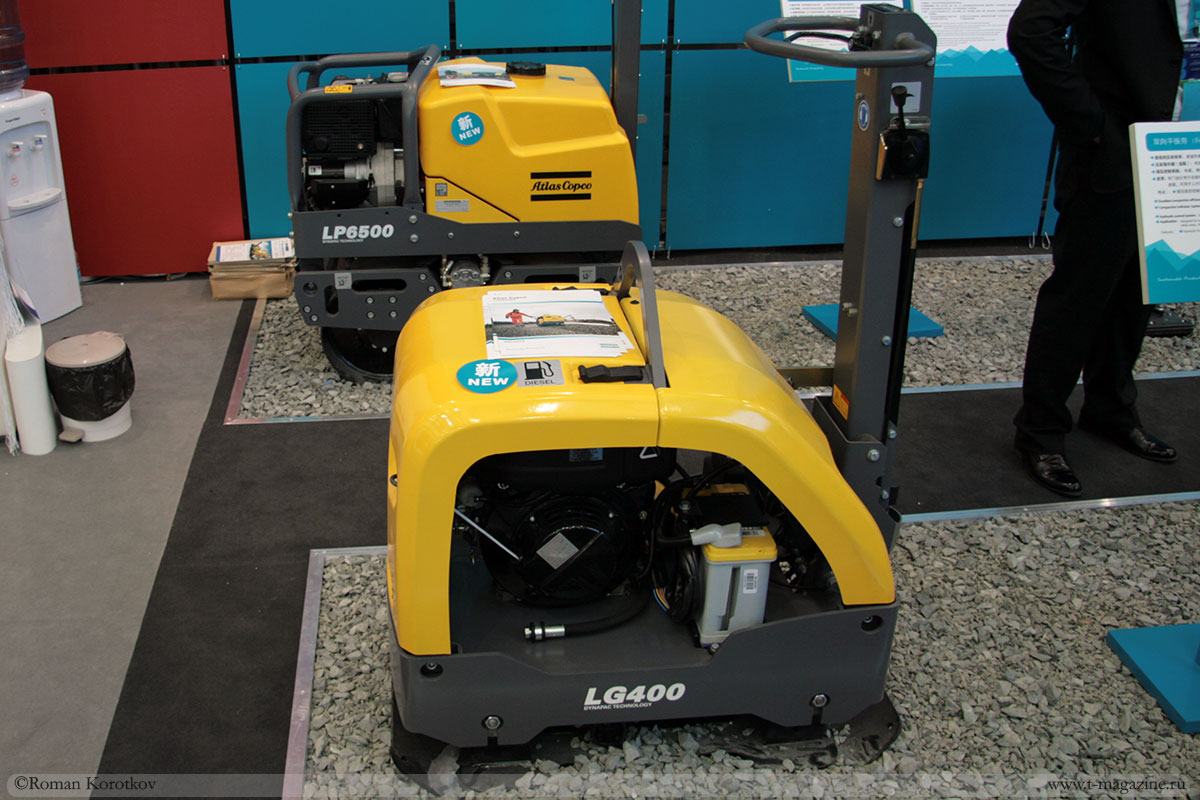

Различают машины с поступательным движением и реверсные. Поступательные двигаются в одну сторону и имеют один дебаланс. У второго типа виброплит возвратно-поступательное направление передвижения. В них два дебаланса, поэтому они могут двигаться в разные стороны. Управляются виброплиты вручную или же дистанционно. Последний вариант удобен и безопасен, но цена на него гораздо выше.
Виброплита с электродвигателем менее функциональна, она имеет малый вес и низкую степень трамбовки.
Рабочие характеристики бензиновых виброплит
Основные параметры, характеризующие оптимальную работу агрегата, это:
- вес изделия;
- сила виброудара;
- площадь подошвы виброплиты;
- двигатель.
Вес агрегата
Глубина уплотнения сыпучего материала напрямую зависит от величины веса машины. Чем больше масса вибромашины, тем глубже утрамбованный слой и выше производительность устройства. Этот показатель уменьшает число проходов для достижения проектных величин уплотнения.
Для укладки тротуаров из брусчатки или плитки, вес машины, наоборот, может оказать негативное воздействие и привести к дефектам покрытия.
Виброусилие
По сути, этот параметр показывает величину сдавливающего усилия (кН), оказываемого подошвой плиты. Для эффективной работы с большими объемами сыпучих веществ, высокое значение силы давления приветствуется. Однако для внутридомовых работ или при укладке плиточных тротуаров эту величину ограничивают одной тонной абсолютного веса (1000 кН).
Площадь основания виброплиты
От общей площади башмака плиты зависит усилие, воздействующее на обрабатываемую поверхность. Вибрации распространяются по всей плоскости, и чем она больше, тем меньше усилие на единицу площади. Оптимальное соотношение этих параметров, главная задача производителя.
Двигатель устройства
В непростых условиях эксплуатации уплотнительной техники наиболее востребован – надежный и не капризный двигатель, не требующий исключительных условий обслуживания. Бензиновый ДВС достаточно хорошо отвечает этим требованиям.
Чаще всего, на бензиновые виброплиты устанавливается четырехтактный японский двигатель Honda без редуктора. Так как разбрызгивание масла в картере двигателя осуществляет коленчатый вал, поперечные наклоны машины более 10º во время работы, не рекомендуются. Во всем остальном, технический уход за ДВС не составляет проблем.
Устройство и конструктивные особенности бензиновой виброплиты
Как следует из названия машины, уплотнение выполняется ударной вибрацией.
Основные части механизма:
- опорная плита;
- вибратор-эксцентрик;
- двигатель бензиновый, дизельный или электрический.
Связывание сыпучей массы производится вибрациями эксцентрика в дебалансе, приводимого в действие двигателем. Вибрационная энергия неуравновешенной детали передается на массивную подошву машины и далее на трамбуемую поверхность.
Опорная плита
Подошва бензиновой виброплиты, как основной рабочий элемент машины, должна удовлетворять следующим требованиям:
- достаточная масса;
- высокая износостойкость;
- оптимальная рабочая площадь.
Достаточная масса и площадь подошвы позволяют произвести качественное уплотнение, в то же время, эти параметры увеличивают общий вес механизма.
Материалом для рабочей платформы являются чугун или сталь. Чугун с добавлением шаровидного графита, обладает более высокой степенью упругости по сравнению с базовым материалом, и более продолжительное время эксплуатации трамбовочной платформы. Сталь используется в виде листов, толщиной от 8 мм, или профильного проката.
В случае работы с тротуарной плиткой или брусчаткой на подошву бензиновой виброплиты одевается резиновый или полиуретановый коврик. Подобные меры позволят избежать шоковых нагрузок на материал, подвергающийся уплотнению.
Рабочая площадка виброплиты имеет закругленные края, способствующие плавному движению, и усиливается ребрами жесткости.

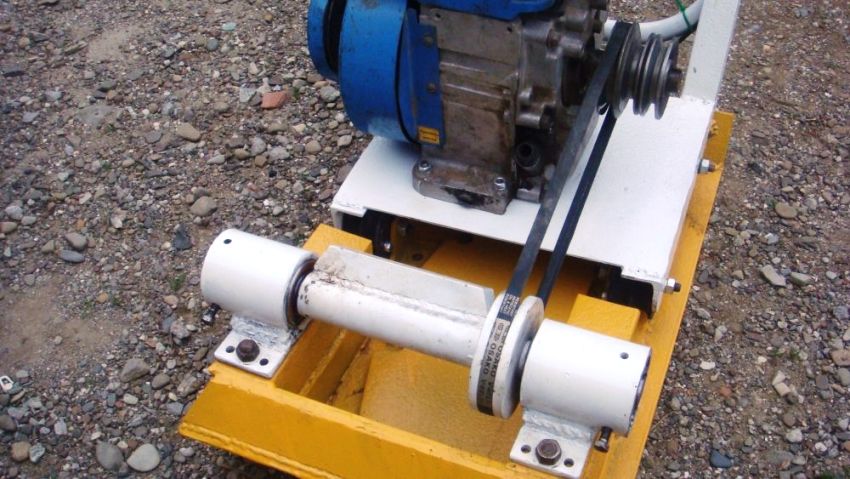

Цилиндрический вибратор
Основной элемент, создающий вибрацию – эксцентрик, принцип его действия как у маховика. Конструктивно представляет собой вал со сдвинутым центром тяжести.
Движение маховика по окружности создает вертикальные перемещения трамбовочного башмака вверх-вниз. Прохождение маховика по нижней части окружности создает эффект давления, движение по верхнему полукругу формирует перемещение вверх и дополнительно придает механизму небольшое горизонтальное движение вперед.
Движения эксцентрика на валу создают основные шумовые эффекты при работе машины.
Двигатель
Приводится в действие трамбовочное устройство двигателем. В зависимости от питания двигателя, ручная виброплита может быть:
-бензиновой;
-электрической;
-дизельной.
Электрические устройства жестко привязаны к источнику энергии, хотя имеют низкие уровни шумов и не загрязняют воздух. Электрическая виброплита больше подходит для работы в помещениях или для ландшафтных работ. Может применяться в подготовке кабельных траншей или дорожных работах. Мощные трамбовки потребляют значительное количество электроэнергии, что тоже мало приемлемо.
Дизельные вибрационные машины очень мощные, массивные и находят применение в профессиональных строительных работах связанных с большими площадями, подвергающимися трамбовке и требующих значительной глубины уплотнения материала. В тяжелых зимних условиях использование дизельного топлива может принести неудобства.
Бензиновая виброплита является универсальной и распространенной машиной в производстве трамбовочных работ. Ручная бензиновая виброплита позиционируется как недорогая, мобильная и неприхотливая в обслуживании машина. Находит применение в работах по благоустройству, дорожном строительстве, укладке кабелей, в строительстве зданий и парковочных стоянок.
Бензиновый мотор, которым оснащается агрегат – 4-х тактный, одно- или двухцилиндровый. Самые распространенные марки бензина, для заправки двигателей, АИ-92 или АИ-95. Добавления масел в топливо не требуется, охлаждение воздушное. Все это в совокупности, делает бензиновую виброплиту наиболее привлекательным инструментом для широкого спектра работ по уплотнению сыпучих материалов.
Виброплита своими руками: советы по эксплуатации
Созданная своими руками вибротрамбовка станет предметом самоуважения и обеспечит бесперебойную работу, если придерживаться определенных правил эксплуатации:
- перед включением агрегата проверить прочность креплений и наличие повреждений, выявленные недостатки устранить до использования;
- после включения дать двигателю прогреться 2-3 минуты;
- использовать виброплиту только на сыпучих поверхностях;
- своевременно осуществлять замену воздушных фильтров и масла в бензиновых моделях (каждые 100 часов работы);
- не допускать перегрева двигателя;
- содержать устройство в чистоте и проводить профилактическое техобслуживание;
Не желательно перегружать двигатель самодельной виброплиты утрамбовывая чересчур сильно или двигаясь слишком быстро
если используется полиуретановый коврик, он должен очищаться после каждого применения.
Полезный совет! При необходимости уплотнения нескольких слоев каждый пласт следует утрамбовывать отдельно. Это обеспечит качество и продлит долговечность работы механизма.
Чтобы уменьшить вибрацию при работе, требуется сделать на ручку петли из толстой веревки и держаться за них. В таком случае воздействие на кисти и верхние конечности значительно уменьшается. Если нужно поливать поверхность, следует прикрепить бак с водой и шланг, из которого вода будет подаваться и последовательно орошать необходимые участки. Нужно следить за тем, чтобы влага не попадала на двигатель.
Если после одного прохождения поверхность уплотнилась недостаточно, рекомендуется повторить действие до достижения желаемого результата. Чаще всего нужно делать трамбовку одного участка прохождением 5-6 раз.
Для безопасного использования виброплиты нужно проследить чтобы все гайки и болты были надежно затянуты
Появление виброплит ускорило процесс уплотнения поверхностей в сотни раз. Разнообразие модификаций позволяет подобрать необходимый механизм для качественной и комфортной работы. Возможность изготовления самодельной виброплиты сделала доступным использование агрегата людьми с различными материальными возможностями.
Классификация вибрационных плит
Можно подумать, что виброплита – это такой инструмент, для управления которым нужны специальные навыки. Однако это не так. Использовать её на своём садовом или коттеджном участке может любой. Главное – ознакомиться с правилом эксплуатации и правильно выбрать нужную модель.
Важным моментом является то, что виброплита – это может быть инструмент или оборудование, в зависимости от использования. Самоходная ручная представляет собой инструмент, а вот работающая в паре с другой техникой – уже оборудование.
Именно поэтому, стоит обратиться на классификацию виброплит. Они подразделяются на оборудование, управляемое идущим позади оператором и навесное оборудование для гидравлической техники или в качестве прицепного для буксировке позади транспортных стредств – трактора или грузовика/тягоча.
Кроме того, существует классификация по трём основным типам, в зависимости от:
- управления
- движения
- запуска
По типу управления
Основная часть данного вибрационного оборудования на ручном управлении. Такие виброплиты требуют непосредственного присутствия оператора, который будет задавать направление движения.
Там, где сложно развернуться оператору или есть риск травмы во время работ, используют виброплиты на дистанционном управлении. Они стоят дороже, поскольку оснащены дополнительной электроникой, но более безопасны. К тому же или удобно работать в траншеях, визуально оценивая качество работы сверху.
Есть модели, которые не передвигаются самостоятельно, а ими управляют с помощью техники. Такие виброплиты являются навесным или прицепным оборудованием и работают в сцеплении с другим транспортным средством. Они могут крепиться к трактору, экскаватору или грузовому автомобилю. Ещё они могут переставляться с места на место подъемной техникой.
По типу движения
Виброплиты – это самоходный инструмент или навесное оборудование для экскаваторов, трактора или грузового автомобиля. Самоходные модели бывают переднего хода или реверсивные.
Плиты переднего хода может перемещаться только в одном направлении. Чтобы уплотнять второй ряд или ещё раз пройти поп уплотнённому участку их необходимо развернуть. Это не всегда удобно в ограниченном пространстве, например, при работах в траншеях.
Поэтому там используют реверсивные модели, для чего виброплита должна быть оснащена двумя валами на вибраторе. Такое устройство может двигаться вперёд и назад, что делает его более удобным. Однако такие модели имеют большие размеры виброплиты и более высокую цену.

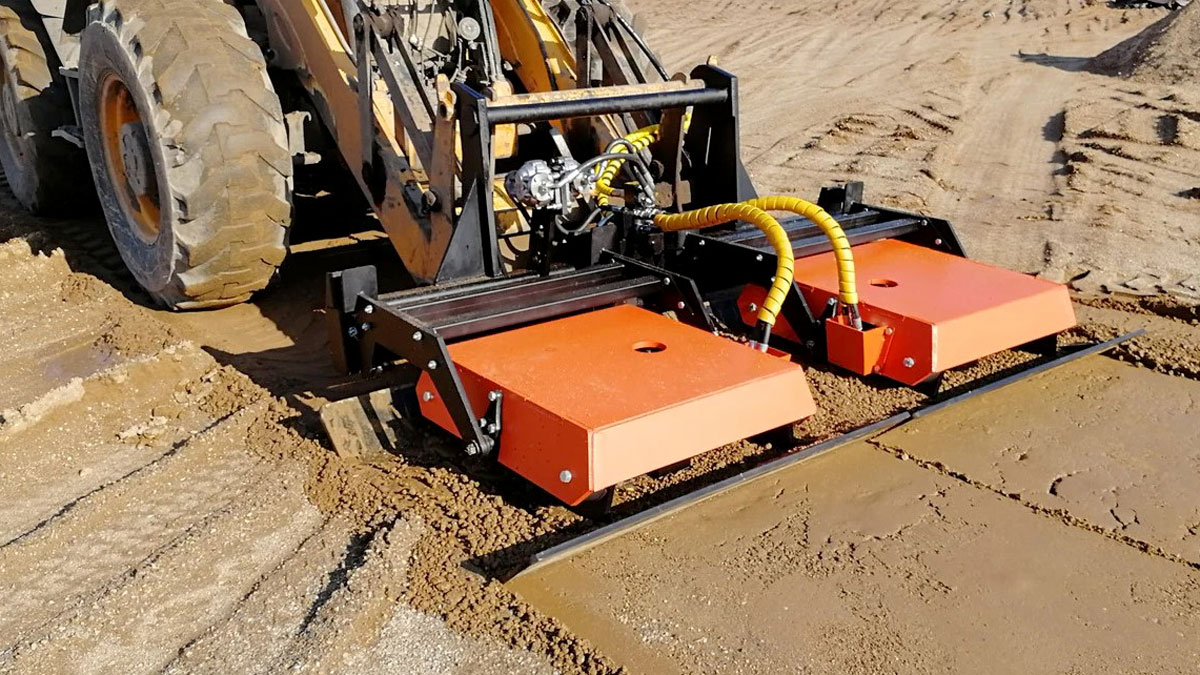

Навесное оборудование для специальной техники имеет гидравлический привод – виброплита запитана от основной машины и не способна перемещаться самостоятельно.
Такие виброплиты оснащены большой трамбующей подошвой и достаточно тяжелые (вес может достигать 1 тонны). Назначением такой техники является работа на крупных строительных промышленных объектах, на склонах.
Тип запуска
Ручной запуск считается самым простым и недорогим. Обычно так запускают модели малой и средней мощности. Пуск осуществляется механическим стартером – нужно дернуть трос, который провернёт коленвал и запустит двигатель.
Электрический стартер установлен на устройствах с более мощным двигателем. Он действует подобно ключу зажигания в автомобиле. Есть модификации с дистанционным запуском с пульта управления.
Навесные модели запускаются от гидравлического оборудования основной машины.
Характеристики виброплит
Виброплиты характеризуют следующими показателями:
- масса механизма;
- вибрационное усилие;
- размер рабочей поверхности;
- тип двигателя и его мощность.
Масса, усилие и размер виброплиты характеризуют качество уплотнения, выдаваемое ею в итоге. От мощности мотора зависит легкость выполнения работ – чем ниже мощность, тем большее усилие требуется прикладывать для утрамбовки.
По массе механизма все модели делят на:
- легкие – до 75 кг;
- универсальные – от 75 до 90 кг;
- среднетяжелые – от 90 до 140 кг;
- тяжелые – от 140 кг.
Для разных типов работ подходит механизм с разной массой. Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.
Вибрационное усилие – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. Размер рабочей поверхности – показатель давления на единицу обрабатываемой плоскости. Чем меньше рабочая поверхность, тем большее давление на одну единицу создаст виброплита при работе. Данный коэффициент соотношения не должен превышать показатель 0,3. Следовательно – чем меньше рабочая поверхность, тем эффективнее справляется со своей задачей механизм.
Следует заметить, что рабочие поверхности также характеризуют по типу используемого материала – чугун или сталь. В данном контексте виброплиты с чугунным основанием гораздо эффективней, так как площадь их рабочей поверхности меньше, чем у моделей со стальным основанием.
Не меньшее значение имеет и мощность двигателя. Этот показатель определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. При запуске виброплиты она сама тянет себя вперед, не требуя дополнительного усилия. Если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Вывод: чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого управляющий ею человек.
Конструкция виброплиты
Уплотнительное воздействие на грунтовое покрытие обеспечивается действием вибрации ударного типа. Конструктивно агрегат включает три основных блока, что видно на фото бензиновой виброплиты:
- плита опорного действия;
- эксцентрик с виброэффектом;
- бензиновый двигатель.
Эксцентрик активизируется за счет работы двигателя. Возникает вибрация, в результате чего энергия и вибрационное действие передается через подошву инструмента на поверхность, которая подлежит утрамбовке.
Передача вибрации на подложку при проведении строительных работ производится посредством подошвы машины. Для эффективного уплотнения плита должна быть достаточно тяжелой, обладать устойчивостью к износу. Рекомендуется выбирать агрегаты с рабочей площадью, которая оптимально соответствует перечню выполняемых работ на стройплощадке.
Изготавливается рабочая платформа из чугуна или стали. Если планируется укладка брусчатки или плитки на тротуарах, то подошва должна иметь коврик из резины или полиуретана. Закругленные края обеспечивают плавность перемещения, а ребра жесткости помогают усилить конструкцию.
