Виброплита: виды, строение, принцип работы, чем руководствоваться при выборе

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма. По весу устройства для вибротрамбовки распределяются таким образом:

По весу устройства для вибротрамбовки распределяются таким образом:

  • Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
  • Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
  • На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
  • Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

  • Сила вибрации.
  • Габариты подошвы.
  • Мощность двигателя.
  • Вид топлива.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

На что обратить внимание при выборе виброплиты или утрамбовщика грунта

  • Мощность привода – это один из главных факторов, обеспечивающих комфортную работу. Если данный показатель будет недостаточным по отношению к весу плиты, то во время вибрации утрамбовщик просто зароется в грунт. Особенно это заметно при движении под наклоном вверх. Если с легкими вариантами оператор еще может как-то воздействовать на аппарат при помощи физических усилий, то во время эксплуатации тяжелых образцов такого не получится сделать. Если мощности привода достаточно, то виброплита сама будет двигаться в заданном направлении.
  • Наличие складной ручки и колес для транспортировки значительно упростит процесс эксплуатации трамбовщика. Данные элементы во время работы не потребуются, однако во время транспортировки, безусловно, пригодятся.
  • Система орошения – дополнительная функция, которая может быть не только полезна, а необходима. Так, во время уплотнения асфальта необходимо постоянно орошать поверхность, иначе плита просто прилипнет к материалу.

  • Наличие защитных кожухов и муфт позволяет продлить срок эксплуатации приспособления и уменьшает вероятность выхода его из строя. Данные элементы защищают рабочие части от попадания на них частиц утрамбовываемого грунта.
  • Не стоит гнаться за низкой ценой или именитым брендом. В первом случае вы получите не надежное устройство, а во втором – переплатите. Лучше самому проанализировать ассортимент и цены, с которыми можно ознакомиться на Яндекс Маркете. А чтобы узнать больше об актуальных моделях, рекомендованных к приобретению, читайте наши следующие статьи.

Надеюсь, сегодняшняя статья была понятна и полезна. В одном из следующих наших материалов мы расскажем о том, как собрать виброплиту своими руками, ну и конечно, подробно рассмотрим наиболее популярные модели, предлагаемые на российском рынке.

Технические характеристики

Каждая модель отличается характеристиками, которые делают особенным устройство и предполагает определенные виды работ.

Материал

Основное, на что стоит обратить внимание, материал рабочей плиты. Чаще всего она изготовлена из чугуна, но бывает и из стали. Важный критерий: мало подвержено износу и выдерживает большие нагрузки

Важный критерий: мало подвержено износу и выдерживает большие нагрузки

Корпус может быть алюминиевый (как дорогой вариант) или из стали. Такие материалы устойчивы к вибрациям.

Размеры и вес

По весовой категории делится на четыре вида, указанные в таблице.

НаименованиеВес, кгОписание
Легкиедо 75Применяются для ландшафта толщиной не более 15 см.
Универсальные75-90Самый распространенный вид. Подходит для ландшафтных работ, ямочного ремонта асфальтового покрытия и заделки после укладки. Ведутся работы ведется по слою песка, асфальта, щебеня или гравия толщиной до 25 см
Среднетяжелые90-140Применяются для послойного уплотнения оснований строящихся дорог.
ТяжелыеБолее 140Могут работать по песку, гравию, асфальту и щебню толщиной от 25 до 60 сантиметров.

Критерий размера рассчитывается по подошве изделия:

  • 40*32 см для садовых дорожек, небольших участков, потому что достаточно маневренная модель, прекрасно подойдет для личного использования;
  • 53*50 см уже используется при укладке асфальта, тротуарной плитки, при подготовке площадки для фундамента и тому подобные операции.

Если корректно подобрать габариты подошвы, то и работа выполнится быстрее, благодаря правильному подходу.

Тип двигателя, мощность и время работы

От двигателя, который установили производители, зависят основные характеристики. Это скорость перемещения, сила удара и эффективность уплотнения.

Двигатель установлен на отдельной прочной раме и крепится к подошве через амортизаторы. В центре подошвы расположен вибровозбудитель, внутри которого вращается вал. Именно это вращение создает центробежную силу, которая заставляет основание вибрировать.

Мощность напрямую зависит от типа двигателя:

  • дизельные — от 3000 до 24500 Вт;
  • электрические — от 250 до 2200 Вт;
  • бензиновые — 1770-9800 Вт.

Виброплиту с двигателем внутреннего сгорания используют там, где нет возможности подключения к сети. Техника отличается мобильностью и хорошими показателями мощности. Запускаются при помощи стартера:

  • ручного;
  • электрического (служит аккумулятор).

Мощнее будет виброплита, которая работает на топливе. Но для частного строительства подойдет и электрический прибор.

Скорость перемещения

Данный показатель самостоятельно не важен, хоть и указывает на промежуток времени, который потребуется для обработки определенной площади. В инструкции по эксплуатации указан данный параметр. Соотношения могут быть разные, к примеру, у некоторых моделей при повышении скорости в 3 раза глубина снижается в 2 раза.

Скорость должна соответствовать частоте колебаний, которые указаны в Герцах. Чаще всего этот показатель составляет около 90 Гц, что в принципе позволяет использовать стандартные значения для разных пластин

Также важно учитывать состояние почвы и ее тип, ведь песок или земля требуют разного воздействия

Виды и характеристики виброплит

Основные характеристики виброплит:

  • тип двигателя и его мощность;
  • масса;
  • вибрационное усилие;
  • размер рабочей поверхности.

По типу двигателя и виду топлива виброплиты делятся на:

  • бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
  • дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
  • электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.

Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.

Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.

По весу виброплиты делятся на:

  • легкие (до 75 кг);
  • универсальные (от 75 до 90 кг);
  • среднетяжелые (от 90 до 140 кг);
  • тяжелые (от 140 кг).

Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.

Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.

Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.

Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.

Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.

Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.

По способу перемещения виброплиты делятся на:

  • прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;

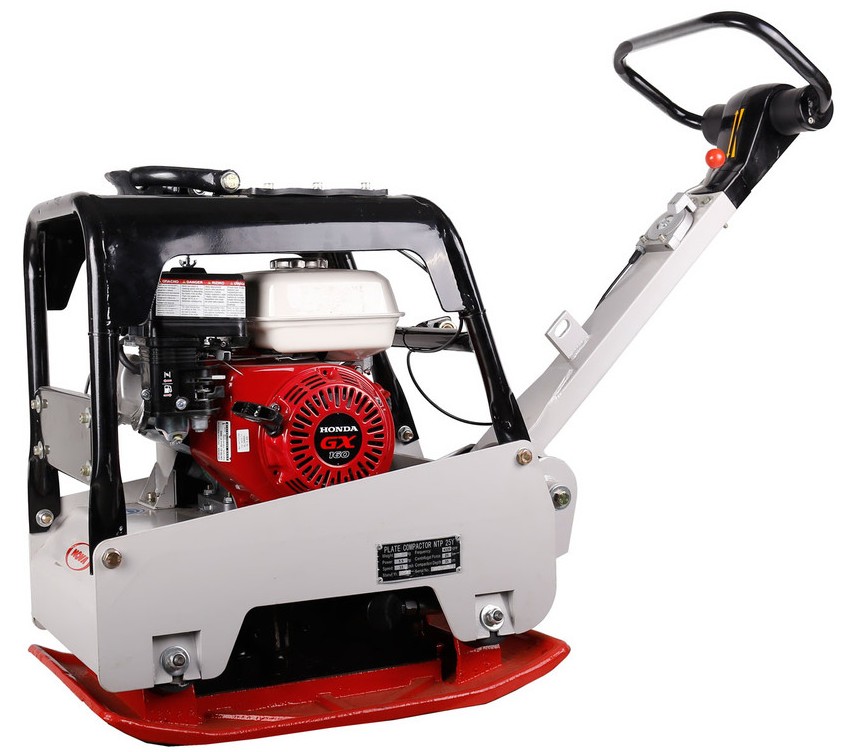

  • реверсивные – могут двигаться как вперед, так и назад.

Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.

Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.

Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.

Рейтинг лучших: 5 проверенных моделей

Подобрали пять моделей современных виброплит от проверенных производителей.

CHAMPION PC9045F

Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.

Относится к профессиональному строительному оборудованию.

Применяется для таких задач:

  • Ремонт дорожного покрытия.
  • Укладка асфальта.

Утрамбовка щебня и песка.

Ключевые особенности:

  • Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
  • Ручной стартер для запуска.
  • Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
  • Виброплита оснащена топливным баком на 3,6 литра.
  • Максимальная уплотняемая площадь — 416 м2/ч.

Что говорят пользователи:

  • Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
  • Прекрасно заводится в мороз;
  • Легко перемещается вручную (не требует много усилий);
  • Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.

DDE VP160-HK

Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.

Ключевые особенности:

  • Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
  • Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
  • Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
  • Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
  • Есть транспортировочные колеса для удобного перемещения.

Что говорят пользователи:

  • Большой моторесурс у двигателя.
  • Высокое качество материалов, из которых изготовлен аппарат.
  • Удобна в работе.

RedVerg RD-29155

Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.

Ключевые особенности:

  • Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
  • Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
  • Оснащена мягкой рукояткой, которая гасит вибрации.
  • В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
  • Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.

Что говорят пользователи:

  • Простая в управлении.
  • Лучший вариант по соотношению цена/качество.

Elitech ПВТ 60 БВЛ

Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.

Ключевые особенности:

  • Двигатель виброплиты этой модели установлен на усиленной раме.
  • Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
  • Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
  • Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
  • Есть оросительная система с баком на 10 литров.
  • Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
  • В комплекте есть транспортировочные колеса для удобного перемещения по площадке.

Что говорят пользователи:

  • Легко заводится.
  • Неплохое качество сборки.
  • Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.

CHAMPION PC5431F

Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.

Ключевые особенности:

  • Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
  • Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
  • Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
  • Есть датчик уровня масла в двигателе.
  • Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.

Что говорят пользователи:

  • Компактная и легкая виброплита, удобна в использовании и перевозке.
  • Отлично выполняет свою работу.

Вибрационный механизм

Самое простое устройство для создания вибрационных колебаний можно сделать из отрезка металлического круга диаметром 40-65 мм. Для этого параллельно его оси по всей длине просверливается отверстие диаметром 12-14 мм. Оно должно быть смещено от центра примерно на половину радиуса. В это отверстие нужно вставить металлический пруток соответствующего диаметра и жестко закрепить его с помощью гаек.

На этот же вал-пруток с обеих сторон устанавливаются подшипники или бронзовые втулки, закрепленные на приваренных к швеллеру стойках. Высота стоек зависит от диаметра вибрационного валика. Со стороны ременной передачи закрепляется шкив для передачи на вибратор вращательного движения от электродвигателя. Вращаясь с высокой скоростью, этот валик со смещенным центром тяжести будет создавать колебательные движения и передавать их через стойки на вибрационную платформу.

Схема электрической вибротрамбовки.

Можно использовать вибрационный механизм заводского изготовления. Это обеспечит более высокий уровень надежности машины, но повлечет за собой дополнительные расходы.

Области применения вибротрамбовок

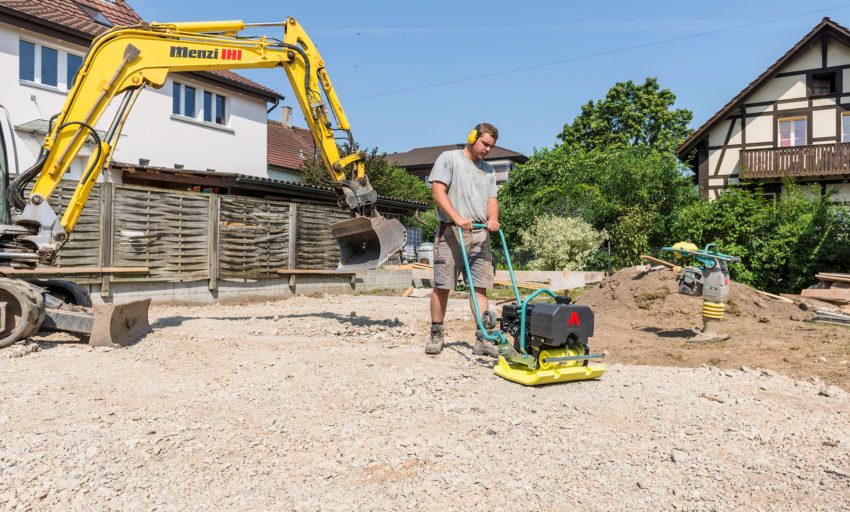

Это строительное оборудование используется для уплотнения грунта, песка, щебня, гравия, песчано-щебневой или песчано-гравийной смесей. Сферы использования инструмента зависят от его массы. Чем она больше, тем толще слой, который может быть утрамбован за один проход.

  • Легкие модели массой до 75 кг эффективны при укладке тротуарной плитки и обустройстве ландшафта. Максимальная толщина трамбуемого слоя – 150 мм.
  • Универсальные трамбовки весом 75-90 кг востребованы при устройстве оснований под фундаменты и полы, укладке асфальта, частичном ремонте автодорог, строительстве спортивных и игровых площадок, автомобильных стоянок. Толщина уплотняемого материала – до 250 мм.
  • Виброплиты средней тяжести имеют массу 90-140 кг и могут использоваться для уплотнения оснований под фундамент, обратной засыпки траншей, в которых проложены инженерные коммуникации, для укрепления насыпей, при устройстве дорожных насыпей. Трамбуемый слой – до 600 мм.
  • Тяжелые модели массой от 140 кг используются при строительстве и ремонте крупногабаритных объектов.

Как правильно работать виброплитой?

Перед началом эксплуатации агрегат необходимо обследовать на предмет наружных повреждений, надежности закрепления деталей и механизмов, наличия достаточного количества топлива (для ДВС) или напряжения в электросети (для электрических моделей). Перед включением вибротрамбовку ставят на ровную площадку.

Порядок действий при пуске оборудования в работу зависит от модели. Бюджетные агрегаты оснащены ручным стартером – шнуром, который необходимо тянуть аккуратно и плавно. Современные модели имеют пусковую кнопку.

Основные правила работы с вибротрамбовкой:

  • Оператор должен находиться за агрегатом, наклоняться над работающим оборудованием запрещено.
  • При необходимости разворота оператор должен быстро перейти за вибротрамбовку, разворачивая ее одной рукой.
  • Длительность эксплуатации без перерыва указана в паспорте. Обычно она составляет 40 минут. Необходимый технологический перерыв – 10-20 минут. Превышение установленного периода беспрерывной эксплуатации приводит к поломкам техники и ее быстрому выходу из строя.
  • Режим работы агрегата зависит от толщины уплотняемого слоя и характеристик сыпучего материала. Прилагать дополнительные усилия к повышению интенсивности уплотнения запрещено.

Как правильно трамбовать виброплитой песок и щебень?

При уплотнении песчаного слоя перед началом работ его необходимо увлажнить, чтобы избежать запыления окружающей среды, засорения фильтра и перегрева оборудования.

При работе со щебнем учитывают характеристики этого материала. Трамбовку прочного гранитного и гравийного щебня рекомендуется осуществлять по нарастающей. Сначала насыпают самый тонкий слой, толщину последующих слоев постепенно увеличивают.

Определенные трудности представляет трамбовка крупнофракционного известнякового щебня. Для уплотнения фракций более 20 мм рекомендуется использовать только тяжелые вибротрамбовки – массой от 140 кг. При применении более легкой техники нижняя часть засыпки может остаться неуплотненной. Для фракций 20 мм и менее подходят агрегаты массой около 100 кг.

Как правильно работать виброплитой при укладке тротуарной плитки?

Для трамбовки уложенной тротуарной плитки рекомендуется использовать трамбовки массой 75-100 кг. Применение более тяжелых устройств может привести к расколу брусчатки или ее вдавливанию ниже общего уровня, если она уложена на песчаное основание.

При уплотнении плитки специалисты советуют использовать демпфирующие прокладки, функции которых выполняют резиновые или полиуретановые коврики. Резиновые коврики стоят дешевле, но имеют ограниченный эксплуатационный срок. Еще один минус этих изделий – появление на поверхности тротуарной плитки черных следов, которые смываются после нескольких дождей. Полиуретановые коврики более дорогие, но более долговечные и не оставляют темных следов.

Техника безопасности при трамбовке сыпучих материалов и тротуарной плитки виброплитами

Основные правила безопасности при работе с вибрационными плитами:

  • Оператор должен управлять агрегатом в защитной одежде и наушниках.
  • Оставлять инструмент в рабочем режиме без присмотра запрещено.
  • При уплотнении наклонной поверхности движение совершают сверху вниз.
  • Эксплуатировать агрегат в пожаро- и взрывоопасной зоне запрещено.
  • При опрокидывании виброплиту сначала отключают, а затем возвращают в исходное положение.

При включении вибротрамбовок без функции плавного пуска требуется соблюдать особую осторожность

Сфера применения и технические характеристики виброплит

Виброплита – это агрегат, основной функцией которого является трамбовка. Применяется в различных сферах: для уплотнения грунта при строительстве, ландшафтном планировании, для трамбовки сыпучих материалов (песка, гальки, гравия), при укладке асфальта, тротуарной плитки, брусчатки.

Вибрационные плиты годятся для выполнения объёмов работ, не превышающих 1000 м.кв

Машина имеет небольшие размеры, поэтому маневренна. Применять ее можно как на открытой местности (при трамбовке земельного участка, паркинга, дорожного покрытия, пола в больших промышленных помещениях и т. д.), так и в ограниченном пространстве (в канавах, траншеях, вблизи построек, около бордюров, колодцев, люков и т. д.).

Виброплита для уплотнения грунта и других сыпучих материалов рекомендована для использования на площадях, не превышающих 1000 м² На значительных по размеру участках для этих целей применяется крупногабаритная и более мощная техника.

Каждая модель виброплиты имеет свои эксплуатационные показатели, которые определяют особенности ее использования и область применения

Так, при выборе виброплиты стоит обращать внимание на следующие технические характеристики:

  • габариты опорной плиты, мм;
  • частоту вибрирования, Гц;

Процесс уплотнения требуемой массы виброплитой осуществляется в результате возникновения ударных вибраций в дебалансе

  • глубину выполнения уплотнения, мм;
  • амплитуду вибрирования, мм;
  • мощность, кВт;
  • массу агрегата, кг;
  • расход электроэнергии или топлива, кВт/ч или л/ч;
  • максимальную производительность, м.кв./ч;
  • габариты устройства в целом, мм.

Сфера применения и технические характеристики виброплит

Виброплита – это агрегат, основной функцией которого является трамбовка. Применяется в различных сферах: для уплотнения грунта при строительстве, ландшафтном планировании, для трамбовки сыпучих материалов (песка, гальки, гравия), при укладке асфальта, тротуарной плитки, брусчатки.

Вибрационные плиты годятся для выполнения объёмов работ, не превышающих 1000 м.кв

Машина имеет небольшие размеры, поэтому маневренна. Применять ее можно как на открытой местности (при трамбовке земельного участка, паркинга, дорожного покрытия, пола в больших промышленных помещениях и т. д.), так и в ограниченном пространстве (в канавах, траншеях, вблизи построек, около бордюров, колодцев, люков и т. д.).

Виброплита для уплотнения грунта и других сыпучих материалов рекомендована для использования на площадях, не превышающих 1000 м² На значительных по размеру участках для этих целей применяется крупногабаритная и более мощная техника.

Каждая модель виброплиты имеет свои эксплуатационные показатели, которые определяют особенности ее использования и область применения

Так, при выборе виброплиты стоит обращать внимание на следующие технические характеристики:

  • габариты опорной плиты, мм;
  • частоту вибрирования, Гц;

Процесс уплотнения требуемой массы виброплитой осуществляется в результате возникновения ударных вибраций в дебалансе

  • глубину выполнения уплотнения, мм;
  • амплитуду вибрирования, мм;
  • мощность, кВт;
  • массу агрегата, кг;
  • расход электроэнергии или топлива, кВт/ч или л/ч;
  • максимальную производительность, м.кв./ч;
  • габариты устройства в целом, мм.

Устройство виброплиты: основные узлы и способы соединения

Чтобы купить виброплиту, цену рекомендуется выбрать, просмотрев характеристики агрегатов и прайсы любой торгующей организации. Но правильно пользоваться и тем более сделать машину своими руками можно только при условии знания ее устройства.

Конструкция виброплиты состоит из следующих основных компонентов:

  • двигателя;
  • вибратора;
  • плиты;
  • центробежной муфты;
  • моторной рамы;
  • ручки управления;
  • защитных кожухов.

На тяжелую платформу устанавливается вибратор, основу которого составляет дебалансный вал, помещенный в подшипниковые опоры и цилиндрический корпус. Конструкция фиксируется хомутами, к плите крепится болтами. Важная деталь в устройстве виброплиты, которая также присоединяется к платформе, – моторная рама. Она прикрепляется с помощью амортизаторов.

Основные составляющие виброплиты

Над вибровозбудителем расположен двигатель. Двигатель и вибратор соединяет муфта и клиноременная передача. В процессе работы двигатель создает вращательные движения, которые передаются вибратору, преобразующему их в колебательные. Эти движения сообщаются плите, а затем слою поверхности, который уплотняется.

Если в функции виброплиты входит трамбовка тротуарной плитки или брусчатки, то модель должна быть укомплектована смягчающей насадкой из пластика или специальной опорной поверхностью из полиуретана.

Принцип работы

Рабочие механизмы оказывают ударное действие на поверхность плиты, которая производит определенное количество движений при соприкосновении с грунтом, – это составляет основу принципа работы данного устройства. Кинетическая энергия при ударе преобразуется в другие виды энергии. Мгновенно увеличивается давление на поверхность, а затем происходит такой же моментальный спад. Следовательно, помимо силы удара, эффективными являются скорость и частота. В результате такого действия мелкие частицы заполняют пустоты, вследствие чего получается очень плотное ровное покрытие.

От качества материала, из которого изготовлена рабочая плита, зависят ее характеристики

Для изготовления плит применяется два вида материала: чугун и сталь.

Важное значение в ходе эксплуатации имеет также размер плиты: чем меньше ее площадь, тем лучше ее трамбовочные качества. Вибрационные показатели определяют, насколько качественно будет уплотняться поверхность. Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше

Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше.

Виды и характеристики виброплит

Основные характеристики виброплит:

  • тип двигателя и его мощность;
  • масса;
  • вибрационное усилие;
  • размер рабочей поверхности.

По типу двигателя и виду топлива виброплиты делятся на:

  • бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
  • дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
  • электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.

Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.

Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.

По весу виброплиты делятся на:

  • легкие (до 75 кг);
  • универсальные (от 75 до 90 кг);
  • среднетяжелые (от 90 до 140 кг);
  • тяжелые (от 140 кг).

Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.

Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.

Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.

Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.

Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.

Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.

По способу перемещения виброплиты делятся на:

  • прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
  • реверсивные – могут двигаться как вперед, так и назад.

Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.

Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.

Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
