Адаптер для мотоблока ока своими руками

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.

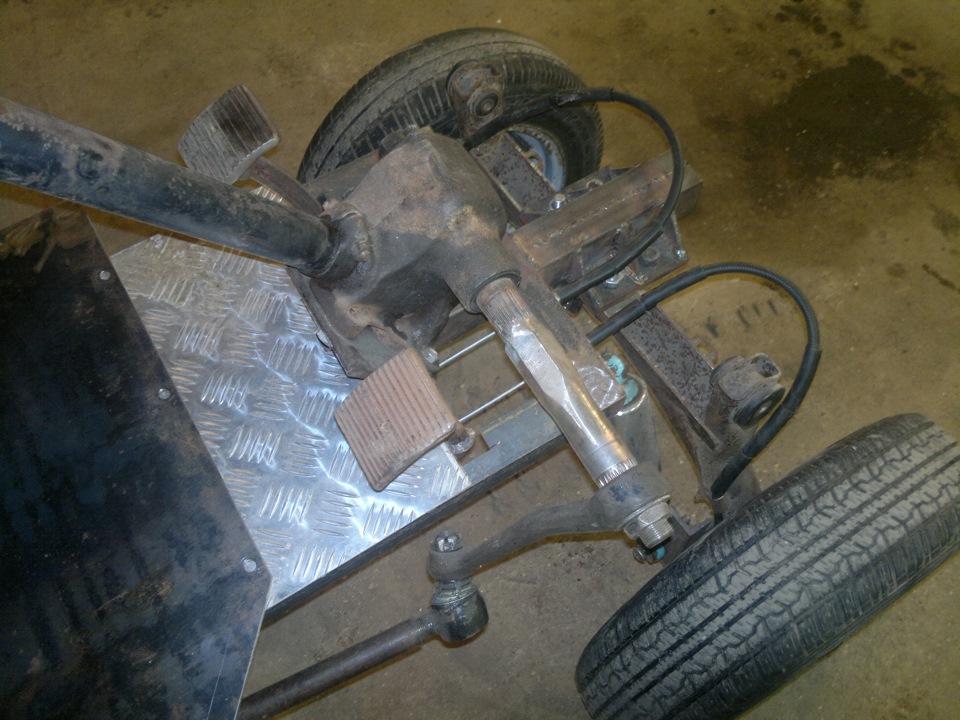

Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Переоборудование мотоблока в мини-трактор

Чтобы выполнить переделку мотоблока в мини-трактор, потребуется не просто умение и время. Нужен будет мощный, тяжелый агрегат, который выдержит нагрузку на переднюю ось, а также сможет вытянуть груз, которым наполнится прицеп при транспортировке.

Мини-трактор на основе мотоблока Ока

Для переоборудования в мини-трактор подойдет модель мотоблока «Ока» МБ-1Д1М1. Эта модификация из всех, представленных в линии МБ1, наиболее тяжелая, а мощность двигателя у нее больше остальных — 8 лошадиных сил.

Отзывы владельцев мотоблоков, опубликованные на интернет-форумах для фермеров, показывают, что для усовершенствования и переоборудования машины в трактор подходят и другие модификации МБ-1, например, 1Д1М13 или 1Д1М14.

Пример самодельного мини-трактора:

Детали и запчасти

Для самостоятельного изготовления минитрактора потребуется большое количество деталей. Примерный список:

• металлические листы, уголки, трубы;
• крепежные элементы (болты, гайки и т.д.);
• аппарат для сваривания металлических конструкций;
• защитная одежда;
• сиденье для водителя;
• колеса транспортные.

Вы можете ознакомиться с примером самодельного мини-трактора, посмотрев видео-обзор.

Самодельный мини-трактор

Комплекты для переделки мотоблока в мини-трактор

На рынке мототехники работает множество компаний, как крупных, так и мелких, которые реализуют готовые пакеты запчастей и деталей для создания из мотоблока настоящего универсального минитрактора.

Чтобы ознакомиться из примером готового комплекта запчастей и деталей для переделки мотоблока в полноценный минитрактор, предлагаем посмотреть видео-обзор.

Обзор комплекта для переоборудования (переделки) мотоблока в мини-трактор

Производители подобных решений есть в России, Украине, Белоруссии. Вот лишь некоторые компании, занимающиеся изготовлением наборов для переделывания мотоблоков и культиваторов в небольшой трактор:

• Компания Агромарка, Харьков (стоимость набора запчастей — от 7 тыс. грн);
• ООО «Булат», Харьков (от 6, 5 тыс грн в зависимости от комплектации набора);
• ЧП Техно Гарант, Киев (от 9 тыс. грн);
• Компания «КМ-Агротех», Краснодар (от 56 тыс рублей);
• ООО «Кэтман Групп», Минск (от 1700 белорусских рублей).

Виктор, Подольск:

«Мотоблок Ока мне нравится, так как работаю с ним уже 6 лет. По работе претензий нет, разве что двигатель шумный, а вот скорость нормальная, примерно 8 км в час. Я на своем ездил на ближайший рынок, перевозил мешки с цементом. До рынка дорога занимала около 45 минут, и обратно столько же. В прицепе у меня умещалось несколько мешков цемента, плюс продукты на дачу. Прицеп брал не заводской, то ли белорусский, то ли отечественный, производителем, если честно, не интересовался. С креплениями все сложилось удачно, быстро подсоединил и начал работу. Даже на подъемах на дороге техника не подводит!»

Валерий, Подмосковье:

«Самодельные прицепы не рассматриваю вообще. Когда встал вопрос о покупке тележки-прицепа, то купил изделие производства г. Гагарин. Обычная ТПМ-350. Служит столько же, сколько и сам мотоблок. Минусов особо не заметил. Плюсы: удобное сиденье, достаточно широкое, есть бардачок и даже подставка для ног. Сейчас вроде выпускают уже без бардачка, и очень напрасно, ведь в дороге может потребоваться инструмент и всякие мелочи, а положить некуда, только в карманы, Вес тянет нормально, до 500 кг с моим весом почти в сотку — как раз укладывается. По песку мотоблок с телегой 100% будет буксовать, а вот по асфальту даже в гору хорошо и быстро едет».

Советы и рекомендации

Все размеры и расчеты основаны на визуальной составляющей или на физических данных оператора. Конкретные условия не предусмотрены, поэтому увеличивать размеры самодельного устройства относительно самого мотоблока можно.

К примеру, для рамы расположение оси относительно высоты чаще делают на глаз

Важно, чтобы соблюдалась общая горизонталь конструкции

Колеса все чаще располагают не на оси, а по принципу примитивной портальной подвески. Так добиваются нужного клиренса без лишних деталей. Упругих элементов не нужно, хватит шин высокого профиля. Они и обеспечат амортизацию.

Место оператора желательно разместить так, чтобы в любом положении корпус человека был плотно прижат к спинке сиденья.

Очень удобно, когда рядом с сиденьем есть рычаги для управления. Они нужны для управления дополнительными приспособлениями.

Предположим, что на задней части самодельного адаптера есть крепления для навесного плуга или окучивателя. В работе удобнее, если дополнительный модуль будет регулироваться тягой, которая меняет высоту рабочих элементов.

Устройство

Независимо от типа, конструкции всегда состоят из одинаковых частей. Разница заключается в их компоновке и размерах. Нужно хорошо разобраться в каждом элементе, чтобы при создании чертежа или сборке разбираться в деталях, сделать все надежно и правильно. Любые ошибки приводят или к снижению надежности, или к необходимости переделать узел.

1. Рама, несет на себе всю нагрузку, на нее ставят остальные части, поэтому тут важна прочность. Может быть жесткой, либо с подвижным сочленением посередине. Второй вариант сложнее, зато разворачиваться можно на меньшем пространстве, управляемость улучшается. Отдельный вид – полная рама, где на каркасе стоит двигатель и узел управления, в этом случае придется сделать крепления для мотора и трансмиссии.
2. Колесный узел. Подвески нет, поэтому он состоит из подшипников, которые ставятся на общей оси или отдельных рычагах, закрепленных на раме. Часто конструкцию делают регулируемой, тогда можно быстро изменить ширину колеи под разные виды работ. Колеса берут от любой техники, главное – подобрать подходящий размер.
3. Рулевой механизм. Для вариантов с передним расположением, может быть разным, но проще всего купить готовую рейку и закрепить по месту. Второе решение – шестеренчатый привод в гибком сочленении, когда два модуля сгибаются относительно друг друга на поворотах.
4. Сиденье. Использовать любой вариант, который есть под рукой, а если его нет, купить на авторазборке за небольшие деньги. Подбирать под себя, крепить на салазках, чтобы была возможность регулировать положение для людей разного роста.
5. Постамент для ног. Тут же располагается и педальный узел при его наличии, также на эту часть крепят ручной тормоз, который используют в задних адаптерах. Сделать из прочного листа стали с перфорацией, ноги не будут скользить по поверхности.
6. Сцепка соединяет две части конструкции. Проще всего купить готовое изделие, его отдельно продают там же, где и технику. Желательно, чтобы сцепное устройство было подвижным в вертикальной плоскости, тогда при езде по неровной земле колеса прочно цепляются за грунт и не поднимаются на кочках.

Кроме основных частей в конструкции могут быть и дополнительные, все зависит от чертежа. Часто ее дополняют ящиком для инструментов, его удобнее всего крепить сзади за сиденьем или под ним, если там есть место. Тормозная и рулевая системы разрабатываются отдельно.

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Область применения

Адаптер превращает мотоблок в универсальный, многофункциональный механизм. Используя это оборудование, оператор может находиться в сидячем положении

Важно заметить, что он придает мотоблоку устойчивость и в целом упрощает процесс выполнения работы

Изначально зафиксированное навесное оборудование, не будет перемещаться вверх или вниз при движении.

Большими преимуществами обладает механизм с рулевым управлением. Больше не нужно использовать ручки мотоблока. Теперь есть специальный рулевой узел, который позволяет развивать скорость до 5 км/час.

При использовании вместе с навесным оборудованием можно расширить спектр выполняемых работ:

• уборка листьев, снега, территории;
• окучивание грунта;
• выравнивание земли;
• перевозка грузов разных габаритов.

Подготовка к работе и обзор элементов

Адаптер, без сомнения, очень важная составляющая мотоблока, поэтому он должен быть надёжным и удобным

Есть несколько моментов, на которые следует обратить внимание:

1. Сцепной механизм. Он должен быть прочным и обладать необходимой жёсткостью. Поэтому его всегда делают из чугуна или стали. Зазоры в узлах соединения должны быть минимальными, поскольку это влияет на прочность фиксации связующего элемента.

2. Материал для изготовления. По опыту эксплуатации видно, что наибольшей надёжностью обладают адаптеры, сделанные из листовой стали. Их сборка производится при помощи сварочного аппарата. При этом качество сварных швов должно быть идеальным. В противном случае в процессе эксплуатации именно из-за них произойдёт поломка.
3. Кресло водителя. Сиденье мастерят удобным и регулируемым по высоте, потому что в нём придётся проводить несколько часов подряд во время работы.

При соблюдении этих условий приступают к изготовлению. Сначала делают своими руками чертежи сцепки для мотоблока или выбирают подходящие в интернете. Ведь чем больше схем и рисунков будет изучено, тем качественнее результат.

Изготовление устройства с подвижным сочленением

Это наиболее простое устройство. Сам адаптер будет располагаться позади мотоблока. Изготовить его несложно, но процесс требует внимания и сосредоточенности. От качества работы зависит срок эксплуатации механизма. Такой адаптер подойдёт для тяжёлых мотоблоков, например, «Нева». Он имеет мощность двигателя свыше 7 л. с. и вес от 105 кг. Это позволяет, не буксуя, тянуть не только адаптер, но и сельхозорудия.

Для изготовления потребуются следующие материалы и инструменты:

• электродрель с необходимым набором свёрл;

• сварочный аппарат постоянного тока и электроды;
• болгарка с набором отрезных и шлифовальных дисков;
• молоток, напильник, угольник, различные метизы;
• листовой металл толщиной не менее 5 мм;
• несколько профильных труб размером 40 x 50 и 50 x 50 мм;
• круглая водопроводная труба с толстыми стенками диаметром 30−45 мм;
• стержни стальные диаметром под круглую трубу;
• швеллер 40 x 50 мм;
• два колеса от «Жигулей» или «Оки» с подшипниками и ступицами;
• кресло водителя.

Размеры адаптера выбирают любые, но исходят из потребностей минитехники. Саму раму можно делать немного выше или ниже оси мотоблока. Для колёс оптимальная подвеска — это портальная, обеспечивающая приличный клиренс. На адаптер необязательно устанавливать амортизаторы — это усложняет конструкцию. Проще всего взять сиденье со встроенными упругими элементами.

Далее, переходят непосредственно к изготовлению отдельных узлов.

1. Сцепка. Это сварной механизм, представляющий собой шарнир, который работает в двух плоскостях. Его потом устанавливают в основание рамы адаптера и крепят к ней болтами. Он состоит из двух частей труб, размером 40 x 50, приваренных друг к другу, и куска круглой водопроводной трубы. В неё вставляют сваренный тройник. Сам тройник состоит из стержня и части такой же трубы. Это самый ответственный узел, поэтому сварные швы должны быть идеальными.

2. Рама адаптера. Здесь понадобится профильная труба и швеллер. Их сваривают между собой, укрепляют, а затем делают стойки для колёс. Далее, стойки фиксируют раскосами, приваренными к раме и колёсным втулкам. Устанавливают и крепят колёса.
3. К основной раме приваривают несколько кусков трубы для установки сиденья.
4. Фиксируют и регулируют сиденье. Его размещают так, чтобы при поворотах руля спина оператора не отрывалась от спинки. Органы управления мотоблоком выносить не нужно — это делается, когда силовая установка расположена позади водителя.
5. Устанавливают готовое сцепное устройство.
6. Прицепляют к мотоблоку.

Изготавливают кронштейн для навесного оборудования. Его располагают на задней поперечине рамы. Для этого добавляют несколько рычагов и тяг, которые будут изменять высоту подъёма сельхозорудий.

Далее, изготавливают механизм блокировки колёс. Для этого используют готовую тормозную систему от любого легкового автомобиля и подгоняют её под установленные ступицы колёс.

Назначение и особенности адаптера

Надо разобрать особенности устройства, его назначение, изучить процесс самостоятельного изготовления. Если участок небольшой и на обработку земли тратится буквально полчаса, то делать адаптер нет смысла, но при больших объемах работы он пригодится по ряду причин:

Пахать землю можно сидя. Не придется ходить за техникой, что проще и удобнее

Тратится намного меньше сил, это особенно важно пожилым людям и тем, у кого есть проблемы со здоровьем.
Скорость работы увеличивается в два раза. Например, если при обычном управлении скорость мотоблока при вспашке 5 км/ч, то после доработки она возрастет до 10 км

Это касается и других вариантов обработки почвы.
Функциональность техники не страдает. Конструкция позволяет ставить все, что выпускается к технике без проблем. При этом есть возможность точной настройки навески, чтобы подстроиться под участок и грунт.
Упрощается передвижение, если надо переезжать с участка на участок. Теперь не придется ходить за техникой или цеплять прицеп, можно ехать сидя.
Ставить и убирать адаптер к мотоблоку легко, процесс занимает несколько минут. Главное – сделать надежную сцепку.
Конструкция проста, поэтому собрать ее намного легче, чем другую оснастку. Тут не нужна идеальная точность.

Можно купить приспособление в готовом виде, но стоить оно будет от 12 000 рублей. Дешевле сделать его самостоятельно, если есть сварочный аппарат и несколько часов. Использовать то, что есть под рукой, хотя купить часть комплектующих все равно придется.

Совет! Проще всего снять размеры с готового адаптера, подходящего к мотоблоку. Тогда не придется ничего рассчитывать и подгонять, все продумано, остается только повторить.

Разновидности адаптеров для мототехники

Адаптеры на мотоблок делятся в зависимости от способа их крепления.

Различают следующие виды устройств:

Задний адаптер для мотоблока. Сцепка располагается спереди устройства, потому после соединения адаптер расположится сзади агрегата;

Передний адаптер для мотоблока. Соответственно сцепление происходит сзади. Адаптер располагается перед мототехникой и обязательно будет с рулём для управления. Устройства с рулевым управлением отличается более сложным конструкционным типом, потому и цена их на рынке намного выше.

По области использования имеются следующие адаптеры:

• Укороченные. Небольшого размера, которые эксплуатируются с мотоблоком лёгкого типа. Небольшая масса позволяет крепить адаптер непосредственно к колесу агрегата;
• Удлинённые. Справляются с сельскохозяйственной техникой тяжёлого типа. Они отличаются значительными габаритами и сравнительно большой массой.

В зависимости от наличия кузова различают следующие конструкции:

• Кузовные. Имеющийся кузов позволяет транспортировать различный груз на большое расстояние. Они активно эксплуатируются для реализации повседневных задач и сборки урожая;
• Бескузовные. Они применяются только для соединения с мотоблоком.

Выбирая адаптер, нужно обращать внимание на особенности конструкции приспособления. Он должен полностью соответствовать потребностям владельца

Самодельный адаптер для мотоблока с рулевым управлением

Прежде чем приступить к конструированию самодельного переднего адаптера для мотоблока, ознакомьтесь с чертежами. По ним вы сможете изготовить все необходимые элементы. При достаточных знаниях механизма работы вы можете нарисовать их сами или воспользоваться интернетом, задав поисковый запрос «чертежи как сделать адаптер для мотоблока». Первым делом подготовьте все необходимые комплектующие:

• металл,
• крепежные материалы,
• колеса,
• болгарку,
• агрегат для сварочных работ,
• дрель,
• гаечные ключи,
• подшипники,
• расходники (электроды, различные сверла, болгарочные диски),
• смазочные смеси.

До начала сборки убедитесь в правильности ваших замеров. Для аппарата с рулевым управлением вам обязательно потребуется рама с вилкой и втулкой. За счет этой конструкции можно будет управлять мотоблоком.

Первым делом необходимо изготовить раму. Нарежьте трубы и скрепите их болтами, можете сварить.

Далее изготовьте ходовую часть. В случае с двигателем, расположенным спереди, ширина ходовой части должна обеспечиваться базовыми колеса.

При заднем двигателе ширина ходовой части должна быть шире. Так трактор не будет заваливаться, будет устойчивым. Колеса, входящие в мотоблочный комплект, снимите и сварите для них мост несколько шире.

Изготовьте руль. Можно использовать автомобильный или взять мотоблочную рукоять. Используя ее, управление самодельным устройством будет сходе с управлением мотоцикла.

Используя раму из цельного куска металла, рулевое управление целесообразно разместить на передней оси.

Приварите к раме заблаговременно приготовленную сидушку.

Если в процессе эксплуатации вы планируете использовать дополнительные насадки, то обязательно приварите кронштейн.

Прикрепите под рулевую колонку запчасть для сцепки. Ее вы можете купить в магазине или изготовить самостоятельно.

Используя чертежи переднего адаптера для мотоблока с необходимой инструкцией, вы без особого труда сможете сделать мини-трактор самостоятельно.

Задний

Если решаетесь на адаптер для мотоблока Нева заднего привода, необходимо сделать его спереди всего устройства.

Такое расположение очень удобно для выполнения различного рода работ на огороде, когда не обойтись без навесного оборудования сзади или спереди.

Полный

Еще данное устройство бывает полноприводным.

В таком случае агрегат может быть расположен спереди или позади. Однако, существенным отличием в характеристике от вышеупомянутых разновидностей выступает то, что в работе задействовано одновременно четыре колеса. Такая конструкция более напоминает миниатюрный трактор.

Самый мощный адаптер – полный

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

• убирать сено;
• выравнивать поверхность почвы;
• транспортировать грузы;
• боронить землю;
• очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

• рамы;
• сиденья оператора;
• двух колес;
• оси;
• сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

Технические характеристики:

1. Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
2. Наибольшая грузоподъемность — 100 кг.
3. Диаметр колеи составляет 67 см.
4. Габариты равны 130х70х71 см.
5. Вес устройства — 22 кг.
6. Гарантийный срок работы — 5 лет.
